Монтаж и подключение радиаторов отопления своими руками

Испытания

Если до настоящего момента все выполнялось своими руками, на этом этапе лучше пригласить слесаря ЖРЭУ. Перекрыв краны «американки», можно открыть соединительный кран. Открытие обратной трубы лучше доверить слесарю.

При отсутствии течи в местах соединения можно будет открыть кран на батареях и закрыть обводной кран. Теплоноситель начнет поступать в систему отопления. Для стравливания воздуха стоит воспользоваться краном Маевского.

Как только отопительный контур во всех комнатах прогреется, слесарь откроет прямую трубу. Это восстановит давление в системе. Можно считать, что контрольные испытания завершены. Если монтаж был выполнен правильно, в квартире будет комфортно при минимальных затратах.

Шаг 3: расположение

Если вы собираетесь поменять старые радиаторы на новые, вопрос выбора их расположения перед вами не стоит: как правило, монтаж батарей выполняется на старые подводки. А вот при проектировании отопительной системы над положением приборов придется подумать.

Они нужны:

Под окнами. Батарея создает перед ними тепловую завесу, препятствуя появлению холодных сквозняков и обеспечивая отсутствие конденсата на стеклах, рамах и откосах;

Отопительные приборы создают тепловую завесу перед окнами.

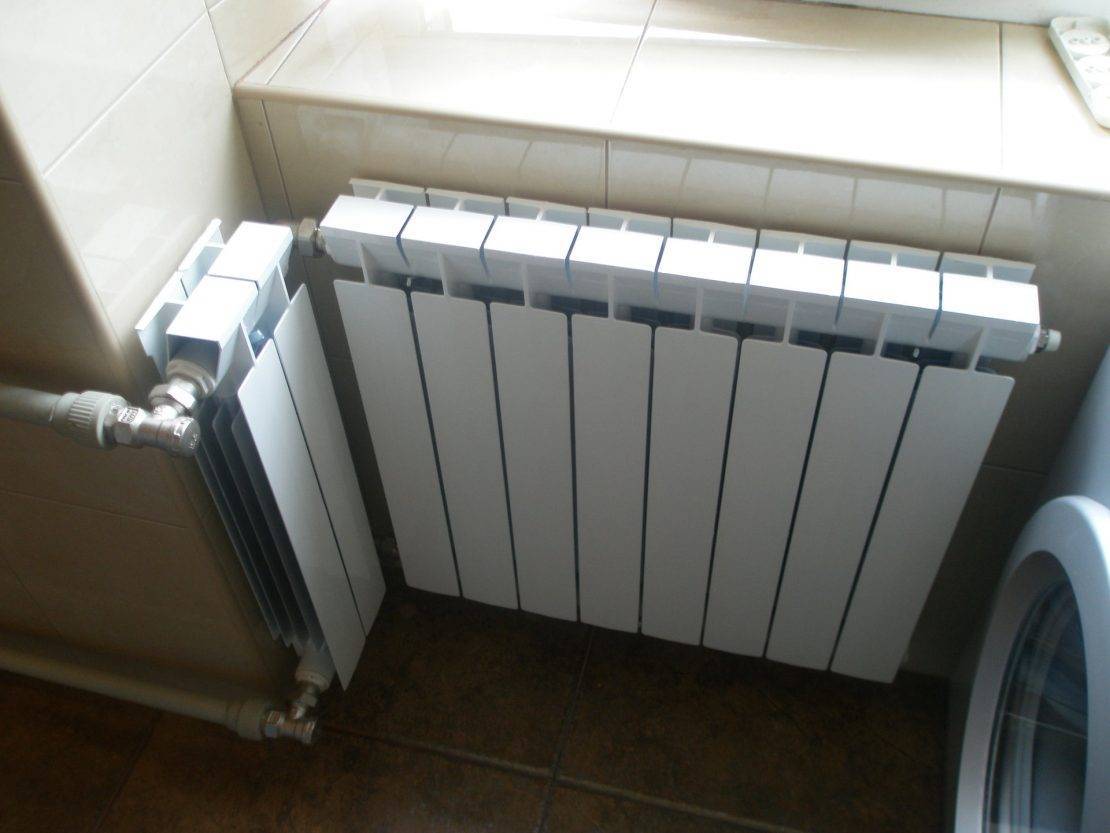

Кроме того, отопительные приборы монтируются в углах комнат с двумя наружными стенами. Нагрев исключает промерзание стены, отодвигая точку конденсации влаги к ее наружной поверхности.

Видео по схемам подключения батарей отопления

Ролик об отличии естественной и принудительной циркуляции теплоносителя в системе отопления:

Видео, наглядно демонстрирующее отличия разных схем системы отопления:

Схема эффективного подключения батарей отопления при двухтрубной системе:

От выбора схемы подключения батарей для своего жилища напрямую зависит эффективность отопления. При правильном варианте минимизируются потери тепла. Это позволяет получить максимальный эффект при наименьшем использовании топлива. Монтаж батарей можно выполнять своими руками

Важно учитывать особенности своего дома, чтобы холодные батареи не помешали комфортной жизни в уютном доме

Скажите, пожалуйста, как поступить в том случае если у меня трубы радиатора прямо «прилипают» к стене дома, не минус ли это? Вот, например, я уже делая сам дома шпаклевку, заметил что это не удобно, так как я не смог должны образом выпрямить стены. И стоит ли старые советские чугунные радиаторы, менять на новые, но более красивые стальные или чугунные приборы?

Бесплатные консультации инженера по обустройству технологических сетей Задать свой вопрос

Присоединяйтесь в соц. сетях

  • Компания «Климатика»
  • Компания «Вип Сфера»

Добавить компанию

Популярное из этой рубрики

  • Чем и как лучше закрыть батарею отопления: варианты маскировки радиаторов
  • Как покрасить батарею отопления: технология покраски радиаторов
  • Расчет радиаторов отопления: как рассчитать количество и мощность батарей
  • Как выбрать инфракрасный карбоновый обогреватель: обзор различных конструкций

Посетители сейчас обсуждают

Вентиляция в погребе: технология устройства правильной вентиляционной системы Проектирование и расчеты

Система сбора дождевой воды: как устроить накопители для использования воды в доме Другое

Смс розетка: как работает и устанавливается розетка с управлением по gsm Розетки и выключатели

Эжектор для насосной станции: принцип работы и правила установки Насосное оборудование

Схема подключения электрики

Что касается обеспечения безопасности при подключении напряжения, то здесь всю схему нужно запитывать только через УЗО или дифф.автомат с током утечки 30мА.

Ошибка №14
Простой модульный автомат для этого не годится.

Иначе придется возле этого чуда передвигаться только в резиновых сапогах и перчатках. Водяные тены со временем разрушаются и нагревательная спираль, изначально защищенная оболочкой, оголяется.

При соприкосновении с водой происходит утечка тока на металлический корпус обогревателя. Стоит вам дотронуться до любой из секций, и вы окажетесь под напряжением.

Нечто подобное происходит в эл.титанах или бойлерах, когда вода из под крана начинает “щипаться” и “бить током”.

УЗО спасает от всего этого. Правда самостоятельно оно сработает только тогда, когда батарея будет заземлена.

В противном случае УЗО будет выжидать момента, пока вы не дотронетесь до батареи рукой. Начало выбивать УЗО – тут же меняйте тэн.

Сам терморегулятор подключается гибким проводом ПВС 3*2,5мм2.

С одной стороны провода монтируется евро вилка, которая и втыкается в ближайшую розетку.

Не зажимайте под винты терморегулятора многожильный провод без наконечников.

Особенно это касается мощных тэнов на 1,5-2,0кВт. Концы жил для надежности контакта необходимо обжать гильзами НШВИ.

Ошибка №15
Еще одна проблема – оголенные контакты на термореле.

При наличии в доме маленьких детей и домашних животных, это очень опасно.

Некоторые мастера советуют закрывать термостат сверху пластиковым корпусом от подрозетника. Он как раз подходит по диаметру.

Что делать, когда нет кранов или воды в системе

Краны необходимо обязательно установить. Раз уж вы сняли термобатарею, то позаботьтесь о необходимых элементах на будущее. Они помогут перекрыть воду в случае аварийных ситуаций и позволят избежать затопления соседей.

В летний период вода из магистрали, как правило, сливается коммунальщиками. Но оставить радиатор без проверки на герметичность до начала отопительного сезона будет большой ошибкой. Во время тестов и запуска отопления вас может не оказаться дома. Последствия могут быть печальными не только для вашего, но и для соседского ремонта.

Качество сборки можно проверить с помощью сжатого воздуха. Для этого потребуется компрессор. Можно использовать автомобильный, если нет стационарного, но придется дольше ждать пока он накачает необходимый объем. Это наиболее безопасный и разумный способ проверки. Если воздух нигде не выходит (можно проверить мыльным раствором), значит и вода не протечет. Можно устанавливать радиатор на место.

Лучше позаботиться о правильном соотношении мощности термобатареи и площади помещения еще на этапе установки. Однако, при необходимости можно исправить ситуацию. По этой схеме можно добавить любое количество дополнительных секций. Помните, что когда их слишком много, то в помещении также будет дискомфорт. Лучше всё делать в меру. О расчете необходимого количества секций такого радиатора мы писали ранее.

Предлагаем посмотреть видео, как удлинить биметаллический радиатор:

Выбор места установки батарей отопления в частном доме

Чтобы повесить прибор своими руками, стоит помнить, что патрубки подвода к батареям монтируются с небольшим уклоном навстречу теплоносителю. При перекосах и строго вертикальном размещении в батареях может скапливаться воздух.

Допускаются небольшие отклонения в пару сантиметров. Визуально все должно быть ровно. Но это необязательное условие, чтобы поставить радиатор.

Рекомендации к определению местоположения:

  1. Уклон подводящих труб должен составлять 0,005-0,01. Это означает, что каждый погонный метр трубопровода наклоняется на полсантиметра.
  2. От пола к радиатору соблюдают интервал 6-10 см, от подоконника – 5-10 см, от стены – 2-5 см.
  3. В обязательном порядке соблюдается горизонтальное и вертикальное направление.

Чтобы увеличить теплоотдачу прибора, перед монтажом можно провести некоторые манипуляции. Так устанавливают щит из теплоотражающего материала. Или выполнить покрытие средством с аналогичными свойствами.

Основные правила установки биметаллических радиаторов отопления

Чтобы радиатор эффективно обогревал помещение, но не забирал излишнее тепло из системы, рассчитывается оптимальное количество секций. Исходя из строительных нормативов и практики, для отопления 1 квадратного метра требуется 100 Вт мощности, формула расчёта выглядит так:

количество секций радиатора = площадь отапливаемого помещения x 100Вт / номинальную мощность одной секции, указанную производителем.

Фото 1. Биметаллический радиатор модели 300/85, тепловая мощность 139 Вт, производитель — «Rens», Украина.

Расчёты актуальны для стандартной высоты помещения — 270 сантиметров. Если число секций получилось не целым — округляем в большую сторону, при этом без веских причин не стоит объединять в одну батарею более десяти секций, гораздо эффективней разделить их на две отдельные.

При покупке, а после при монтаже радиаторов учитываются оптимальные, наиболее эффективные для конвекции зазоры, расстояния:

  • Радиатор желательно разместить по центру оконного проёма.
  • Расстояние от подоконника 5—10 см.
  • Расстояние до пола 8—10 см.
  • Расстояние от радиатора до стены зависит от длины кронштейнов, составляет от 2 до 5 см.

Расстановка

Точное количество секций радиаторов определяется в ходе теплотехнического расчета. Правильно выполненный расчет позволит восполнить потери тепла, повысить энергоэффективность. Основные данные для расчета – значение теплопотерь для каждого отдельного помещения и мощность теплоотдачи секции батареи.

Рассмотрим расчет секций на примере радиаторов кондор

Общая теплоотдача батарей должна компенсировать потери тепла. Также в ходе расчета определяется требуемое сечение труб для каждого участка системы. Существуют типовые варианты размещения отопительных приборов.

Принципы размещения

Правильно будет расположить дополнительные батареи в угловых комнатах и на крайних этажах: потери тепла в этих помещениях значительно выше, нежели в середине здания. Это обусловлено наличием соприкасающихся с наружной средой поверхностей: холодные стены угловых комнат, пол и потолок крайних этажей.

Тепло, уходящее через световые проемы в результате воздухообмена, сразу восполняется, тем самым предотвращаются сквозняки и значительные перепады температур.

Параметры

Виды системы отопления не влияют на способы расположения батарей: они устанавливаются согласно строительным нормам. Главное – обеспечить эффективную циркуляцию воздуха вокруг батареи. Это позволит передать большее количество тепла от теплоносителя помещению.

Параметры расположения радиаторов в нише, обеспечивающие нормальную циркуляцию воздуха:

  • 10 см от низа подоконника;
  • 12 см от уровня пола;
  • 5 см – зазор между агрегатом и стеной или слоем термоизолятора.

Преимущества загородного дома

Основным козырем индивидуального частного дома считается система отопления, не привязанная ТЕЦ или иным предприятиям решающим, когда дать тепло, когда выключить.

Также счастливым обладателям своих домов не знакома вечная проблема с давлением в системе. Замена батарей отопления в частном доме совершается только в индивидуальном порядке, и только хозяин в праве решать, когда ему затеять замену, какие радиаторы ставить.

В тех случаях, когда нет кандидата на «очумелые ручки», стоит обратиться в органы местного управления и подать заявку на замену батарей отопления через ЖЭК в летние жаркие месяцы.

Связано это с тем, что осень вероятность попасть в очередь значительно снизится, а в период отопительного сезона естественным образом траты бюджетных средств на проведение ремонтных работ возрастут в разы.

Как правильно разметить и установить кронштейны для нового радиатора отопления?

Несколько дней назад мне позвонил мой старый клиент, назовем его Андрей, которому я не так давно менял батареи, с необычным вопросом.

Суть вопроса была такова: он и его друг решили самостоятельно заменить старые батареи. Как, и что для этого нужно, они в двух словах знали, да и Андрей в целом наблюдал за моими действиями, когда я работал. Если было что-то непонятно он всегда спрашивал, да и я особо не скрывая, подробно рассказывал ему особенности работы. Но, вот как правильно сделать разметку и сделать так,чтобы центры осей радиатора и трубы совпадали — они не доглядели. Поэтому и обратились ко мне.

Честно сказать, такого я никак не ожидал. Не ожидал, что когда-нибудь, это кому-то потребуется и придется объяснять по телефону как сделать разметку. Я никогда не задумывался, что это так сложно. Конечно, для меня все выглядит просто: снял старую батарею, разметил, просверлил отверстия, вбил в них кронштейны и подвесил радиатор. Но все просто только для меня, человека, практически каждый день меняющего батареи, как, например, для каждого из нас по утрам умываться

Вечером Андрей прислал письмо с благодарностью и фотографиями проделанной работы. Получилось отлично, не хуже чем у меня.

Этот жизненный эпизод крепко засел в моей памяти. Наверное, Андрей не единственный человек который столкнулся с такой проблемой. Поэтому, я решил более подробно рассказать, как размечаю и устанавливаю кронштейны для алюминиевых или биметалических радиаторов.

Как подготовиться к замене радиатора, что нужно для замены и какой нужен инструмент я писал здесь. Повторяться не стану, а сразу перейду к делу. Демонтировав старую батарею, увидим такую картину :

На горизонтальной трубе откручиваем муфты, если муфт нет нарезаем резьбу и устанавливаем переходные соединения. В данном случае замена производится на полипропиленовые трубы. В качестве уплотнительного материала для резьбы использую лён и пасту «Унипак».

Теперь подставляем радиатор к окну. Кому-то нравится, когда радиатор висит по центру окна, кто-то сдвигает ближе к краю. Как именно ставить — выбор за вами.

Лично мне нравится, когда радиатор висит по центру.

Далее, на стене между секциями делаем отметки для установки кронштейнов. Всего их три: центр и между двумя крайними секциями.

Кстати, часто задают вопрос: сколько кронштейнов необходимо для радиатора? Практика показала, что для алюминиевого радиатора до 12 секций- достаточно трех точек креплений: два сверху и один снизу. А если секций больше двенадцати, то точек креплений понадобится четыре. И еще, биметалические радиаторы тяжелее, поэтому такие радиаторы до 10 секций устанавливают на три кронштейна. Ну, а если более 10 секций, то на четыре.

Убираем радиатор в сторону, он нам пока не понадобится. Берем строительный уровень, подставляем его к центру горизонтальной трубы, на которую ранее установили переходную муфту, и на стене делаем отметку. Высчитывать центр с линейкой не нужно, достаточно определить на глаз.

Примерно на один сантиметр, ниже нашей метки проводим горизонтальную черту. На этой черте будут устанавливаться кронштейны. Почему ниже? Для того, чтобы центры осей радиатора и трубы совпадали.

Теперь до этой черты проводим вертикальные линии. Получится так:

Остается отметить расположение нижнего центрального кронштейна. От верхней черты отмечаем 50 см и делаем метку.

Сверлим отверстия, вставляем дюбеля и закручиваем в них кронштейны. Конечно, кронштейны можно и просто забить молотком, ведь как гласит народная мудрость: «Забитый саморез держит лучше, чем закрученный гвоздь»

Кронштейн для радиатора лучше всего выбирать плоский, с дюбелем. В отличии от других кронштейнов, эти- без проблем позволяют регулировать расстояние радиатора от стены и выравнивать его в плоскостях.

Далее устанавливаем радиатор

При необходимости выравниваем радиатор подгибая вверх или вниз кронштейн.

Регулируя радиатор, не забывайте следить за осями радиатора и трубы, они должны быть на одном уровне.

Конечно, перед тем как на кронштейны повесить радиатор, его нужно «собрать», т.е. установить футорки, краны и переходные муфты.

После всех манипуляций получится правильно установленный по осям радиатор. Готовый к подключению и дальнейшей эксплуатации, но это уже совсем другая история

Места установки радиаторов отопления

Как правило, радиаторы отопления размещаются под окнами. Это необходимо для того, чтобы теплый воздух, поднимающийся вверх, отсекал холодный воздух, проникающий в жилище человека от окна, так как окна обладают наименьшим сопротивлением для низких температур. Наибольшего эффекта можно достичь, если ширина отопительного прибора будет составлять не меньше 70 процентов от ширины оконного проема. Батарея отопления устанавливается:

  • Строго посередине оконного проема, с отклонением не больше 2-х см.
  • Расстояние батареи до пола от 8 до 12 см.
  • Расстояние до подоконника от 10 до 12 см.
  • Расстояние до стены от 2-х до 5 сантиметров, если считать от задней стенки батареи.

При соблюдении этих простых рекомендаций, батареи отопления будут эффективно работать, обогревая помещения.

Разметка радиаторов с кронштейнами

Благодаря тому, что батареи имеют секционный принцип устройства, это позволяет точно определиться с количеством секций, которые будут необходимы для отопления помещения, имеющего конкретные условия. Информацию о том, как правильно рассчитывать это количество, нужно изучить заранее – еще перед покупкой радиаторов. Если следовать правилам монтажа, то 1 кв.м площади нагревательной плоскости радиатора будет оснащен 1 кронштейном.

Разметка установки кронштейнов батарей

Батарея отопления своими руками должна быть размечена с учетом следующих нюансов:

  • Размечаем точки монтажа кронштейнов с учетом правил, которые приведены выше.
  • Перед тем, как высверлить отверстия, все расстояния нужно снова проверить.
  • В высверленные отверстия вставляются дюбели, в них затем вкручиваются крепления.

Далее мы будем подключать самодельный радиатор отопления к коммуникационной системе.

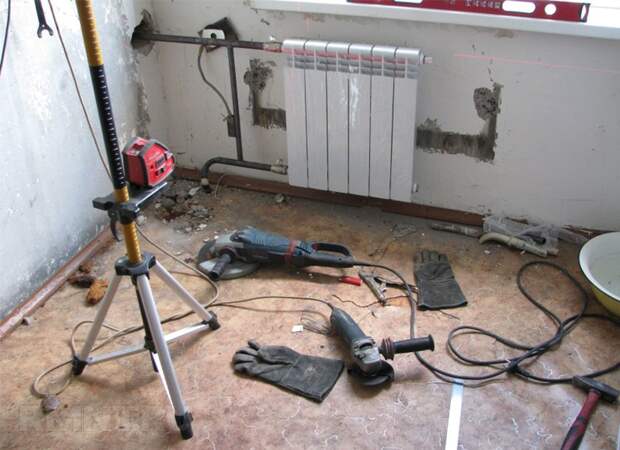

Технология работы

Хозяева частных домов могут производить замену радиаторов в любое удобное для них время. Для этого достаточно лишь отключить котел и слить воду из отопительного контура. А вот в квартире многоэтажного дома замену радиатора придется предварительно согласовывать с обслуживающей коммунальной организацией.

Если все монтажные работы будут проводиться летом, когда отопление отключено, затруднений будет меньше. Однако все равно придется уточнить, спускали ли воду из системы или нет.

От того, насколько качественно будет выполнено крепление радиаторов к полу или к стене, будет зависеть эффективность их работы. Крепежные элементы должны быть установлены абсолютно ровно, поскольку в случае перекоса могут возникнуть проблемы при подключении системы.

Используя подручные средства – карандаш, уровень, отвес и рулетку – выполняют первоначальную разметку. Отмечают центральную ось окна, которая должна совпадать с серединой радиатора. Через эту точку проводят горизонтальную линию, по которой будут крепиться верхние опоры.

В тех случаях, когда нижний опорный элемент только один, он монтируется на центральной оси. Если же их несколько, параллельно верхней линии проводится еще одна горизонталь. После разметки приступают к сверлению отверстий и монтажу кронштейнов.

Процесс установки кранов и окрашивания радиатора

После добавления нескольких секций вы можете по желанию установить краны на радиаторах. Но стоит отметить, что ваш дом может оставаться холодным не только по причине высокой нагрузки на батареи.

Иногда проблема заключается в ежегодном окрашивании радиаторов из чугуна, благодаря чему на его поверхности возникает очень плотный слой краски. В конечном итоге это часто приводит к потерям тепла.

Для нового окрашивания радиаторов лучше отказаться от приобретения классической эмали, а остановить выбор на краске, которая не реагирует на высокий температурный режим. Что же касается обычной эмали, то она имеет способность желтеть при регулярном нагреве.

Окрашивание чугунного радиатора

Если же низкий КПД все же связан с большими нагрузками на радиаторы, то до начала проведения работ следует тщательно рассчитать не только необходимое количество секций, но и само устройство отопительной системы.

Для того, чтобы более наглядно показать процесс наращивания секций на радиатор отопления смотрите видео:

Разметка для крепления

Второй шаг — отбивка горизонтального уровня положения батареи и обеспечение соосности при подключении подводок к футоркам.

Но тут есть одна особенность — горизонтальные каналы радиатора должны быть сориентированы строго по уровню, а трубы прямой и обратной подачи должны иметь небольшой уклон относительно хода теплоносителя. Эти углы нужны для уменьшения силы сопротивления потоку и для снижения риска завоздушивания батареи. Значение уклона очень небольшое — 5–10 мм на длину подводки более 50 см (СНиП 3.

Само же положение радиаторов должно обеспечивать выполнение следующих условий:

  • расстояние от пола — более 6 см;
  • расстояние от подоконника — более 5 см;
  • расстояние от стены — более 2,5 см.

Схемы подключения радиаторов

Установка радиаторов своими руками требует правильно подобранной схемы подключения. Она зависит от расположения в нем входных и выходных отверстий для теплоносителя. Всего различают три схемы подключения радиаторов:

  • перекрестная (теплопотери 2%);
  • нижняя (12-13%);
  • однотрубная (19-20% потерь), также называется «ленинградка».

Выбор схемы подключения зависит от типа отопления: однотрубная или двухтрубная. Первый вариант наиболее распространен в многоквартирных домах. Принцип такой схемы в том, что поступающий и охлажденный теплоноситель движутся по одному контуру. При двухтрубной системе охлажденный теплоноситель перемещается для последующего нагрева по отдельной трубе.

В частных домах с двухтрубной системой отопления наиболее востребованной считается нижняя схема подключения радиатора – она отличается относительной легкостью монтажа и невысокими теплопотерями.

Процесс сборки радиатора

  1. Очистить резьбу в отверстиях радиатора. Проверить на свинчиваемость футорки, заглушку, кран Маевского.
  2. У каждой футорки, заглушки, крана Маевского удалить имеющиеся в составе резиновые прокладки. Вместо них целесообразно использовать паковку льном (прокладки при перекосе, перетяжке могут привести к протечкам).
  3. Сплести из пряди льна косичку или жгут длиной 30-40 см диаметром приблизительно 1 мм.
  4. Намотать косичку из льна на то место футорки, где находилась прокладка (сформовать подобие прокладки из льна). Косичку наматывать по часовой стрелке для футорки с правой резьбой и против часовой – для левой резьбы. Направление намотки – от торца футорки по направлению к резьбе. Лен должен полностью заполнить все пространство от торца футорки до резьбы (резьбовую проточку).
  5. Пальцами уплотнить намотанную косичку (сформовать аккуратное кольцо), смазать Унипаком.
  6. Завинтить от руки детали в соответствующие отверстия радиатора, затем докрутить накидным ключом до упора. Прокладка из льна должна уплотниться и полностью заполнить все пространство между торцами детали и радиатора.
  7. Очистить салфеткой место установки от излишков пасты.

Важно! На саму резьбу футорок лен не наматывать! Лен выполняет функцию прокладки между футоркой и торцом батареи. Не использовать силикон для смазки льна

Силикон не дает льну разбухать в воде и герметизировать соединение.

Выбор радиатора

Начать следует с выбора радиатора, а главным критерием при выборе станет рабочее давление, на которое рассчитан радиатор. Для частного дома со своей собственной системой отопления будет достаточно радиатора с рабочим давлением 6-7 атмосфер, а вот если нужно подключить радиатор к системе центрального отопления многоквартирного дома, он должен выдерживать давление не менее 10 атмосфер.

В настоящее время потребителю предлагается два варианта алюминиевых радиаторов – стандартный или европейский и усиленный. Последний может работать под давлением, достигающим 12 атмосфер. При подключении к системе центрального отопления необходимо выбрать именно среди усиленных радиаторов.

Количество секций играет большую роль

Далее нужно определиться с необходимым количеством секций. Для этого определяем количества тепла. Необходимого для обогрева помещения и делим на теплоотдачу одной секции выбранного радиатора.

Количество потребного тепла для стандартного помещения можно принять равным 1кВт на 10м 2 площади помещения. Для нестандартных помещений и более точных расчетов воспользуемся готовой таблицей:

Таблица мощности радиаторов

Следует помнить, что схема подключения батареи из более чем 12 секций обязательно должна быть двухсторонней, диагональной либо седельной. При односторонней схеме подключения батареи из большого числа секций, в противоположной от труб стороне радиатора будет образовываться «карман» холодной воды. «Лишние» секции просто не будут работать, мы получаем вредный балласт.

Используя принудительное нагнетание, батарею можно нарасить до 24 секций даже с односторонней подачей, но радиатор в этом случае обязательно должен быть усиленный.

Следует помнить, что подводить теплоноситель к усиленным радиаторам под высоким давлением нужно только по металлическим трубам. Металлопластик может не выдержать такого давления, и последствия будут самыми печальными.

Следует так же учесть, что указанная в документации теплоотдача радиатора актуальна только для односторонней либо диагональной подачи теплоносителя в радиатор. При использовании нижней подачи, смело вычитаем 10-15 процентов.

Если система отопления монтируется в частном доме, то есть возможность самому выбрать общую схему организации отопления – одно- или двухтрубную.

Как расположение радиатора на стене отражается на его эффективности?

Помимо правильного подключения радиаторов отопления, при установке необходимо учитывать место их положения. Должны соблюдаться правила размещения батареи на стене с учетом конструкций и элементов интерьера.

Под окном – самое типичное место расположения батареи. Радиатор отдает тепло, конвекционный поток создает тепловую завесу, что затрудняет проникновение от окон холодного воздуха. Максимальная эффективность батареи наблюдается при условии, что ее длина равна 75% ширины проема окна.

Радиатор нужно установить прямо в центр с допустимым отклонением в обе стороны 2 см. От подоконника выдерживается расстояние 100 мм, иначе создается преграда для потоков воздуха, эффективность батареи падает. Высота нижнего края от пола составляет 10-12 см. Если расстояние будет меньше, под радиатором сложно убираться, конвекция затрудняется. Если высота больше, пол останется холодным. От стены радиатор относится кронштейнами на 20 мм. При уменьшении просвета нарушается конвекция, появляется много пыли.

Понизить эффективность обогрева может широкий подоконник, плотные портьеры, кожухи, декоративные фасадные экраны. Они делают интерьер красивыми, но понижают теплоотдачу.

Потери тепла в зависимости от расположения:

  1. Установка на стене открыта, под подоконником – эффективность равна единице.
  2. Подоконник или полка полностью закрывают радиатор сверху – потеря 3-5%.
  3. Верхняя стенка ниши закрывает батарею сверху – потери 7-8%.
  4. Прикрытие декоративным экраном фасада, но остается достаточный просвет для конвекции – потери 10-12%.
  5. Батарея полностью прикрыта фасадом – 20-25% потери мощности.

Как повесить радиатор отопления на кронштейны

Прежде чем начать монтаж радиатора отопления, рекомендуется его подготовить: покрыть краской (если требуется), установить кран Маевского, терморегулятор и заглушку.

Для того чтобы установить радиатор, вам потребуются:

  • несколько кронштейнов (причем, чем длиннее радиатор, тем больше кронштейнов может понадобиться), и необходимое количество дюбелей для их крепления;

  • перфоратор и сверло, подходящее для работы с материалом стен (бетон, дерево и т. п.);

  • уровень (ватерпас), рулетка, метровая линейка.

Кронштейны должны быть изготовлены из того же материала, что и сами радиаторы (чугуна, стали или алюминия).

Радиаторы из чугуна самые тяжелые из всех отопительных приборов. Для них используют специальные кронштейны для чугунных радиаторов отопления, которые имеют достаточный запас прочности, чтобы выдержать такой большой вес. С помощью таких кронштейнов можно регулировать расстояние от стены до радиатора.

Кронштейн для биметаллических радиаторов также должен обладать достаточной прочностью. Такие радиаторы не очень тяжелые, но если используется большое количество секций, то они способны создавать значительную нагрузку на стену.

Алюминиевые радиаторы установить намного проще, потому что они имеют небольшой вес. Их монтаж производят с помощью кронштейнов для алюминиевых радиаторов отопления с закрепленной длиной.

При установке радиаторов надо руководствоваться такими правилами:

  • расстояние от пола до радиатора – 10–12 см;

  • высота под краем подоконника –8–10 см;

  • отступ от стены – 2–5 см.

Чтобы пузырьки воздуха не скапливались в радиаторе, его располагают под небольшим уклоном. Такие требования к установке предъявляются в тех случаях, когда подача теплоносителя происходит сверху.

Точки опоры и их количество определяется в зависимости от типа и размера батареи. Для крепления шестисекционного радиатора из чугуна хватит двух чугунных кронштейнов сверху и одного снизу. При увеличении числа секций потребуется большее количество кронштейнов (1 кронштейн на 3 секции).

Алюминиевые радиаторы отопления также крепятся на кронштейны, число которых зависит от количества секций. При установке радиаторов с числом секций менее 8, будет достаточно 3 кронштейнов. Если число секций более 8, то используют 4-5 кронштейнов.

Последовательность шагов при монтаже радиаторов:

  1. Подготовка стены (покрытие штукатуркой и поклейка обоев).

  2. Разметка мест крепления кронштейнов с учетом расстояния между секциями (чтобы крюки свободно проходили между секциями).

  3. В размеченных местах сверлят отверстия, устанавливают в них дюбели и крепят кронштейны.

  4. Проверяют расположение всех крюков кронштейнов (должны находиться на одной линии).

  5. Навешивают радиаторы на кронштейны и создают небольшое усилие на него, чтобы удостовериться, что он надежно закреплен и не имеет люфта.

  6. По уровню проверяют горизонтальное положение радиатора и при необходимости подкладывают проставки необходимой толщины со стороны перекоса.

  7. Осуществляют подводку и присоединение труб, и герметично соединяют их с радиатором.

Читайте материал по теме: Виды радиаторов отопления

Напольное крепление радиаторов

При наличии больших окон в помещении приходится крепить радиаторы отопления к полу (ставить на ножки или на специальный постамент на полу). Чаще всего в таких случаях применяют более легкие и привлекательные алюминиевые радиаторы.

Процесс напольной установки радиаторов отопления происходит в том же порядке, что и в случае настенного крепления. Он содержит:

  • покупку подходящих кронштейнов для напольного крепления алюминиевых радиаторов отопления;

  • разметку на полу мест под каждый кронштейн;

  • сверление отверстий и монтаж креплений для отопительной батареи;

  • установку радиаторов и подсоединение к ним труб.

При выполнении стяжки пола в строящемся доме советуем заранее предусмотреть закладные элементы для крепления радиаторов отопления. Это наиболее актуально при устройстве наливных полов.

Выбирая кронштейны для радиаторов, в первую очередь ориентируйтесь на качество изделий. Покупайте расходные материалы только у надежных, проверенных поставщиков.

Что делать, когда нет кранов или воды в системе

Краны необходимо обязательно установить. Раз уж вы сняли термобатарею, то позаботьтесь о необходимых элементах на будущее. Они помогут перекрыть воду в случае аварийных ситуаций и позволят избежать затопления соседей.

В летний период вода из магистрали, как правило, сливается коммунальщиками. Но оставить радиатор без проверки на герметичность до начала отопительного сезона будет большой ошибкой. Во время тестов и запуска отопления вас может не оказаться дома. Последствия могут быть печальными не только для вашего, но и для соседского ремонта.

Качество сборки можно проверить с помощью сжатого воздуха. Для этого потребуется компрессор. Можно использовать автомобильный, если нет стационарного, но придется дольше ждать пока он накачает необходимый объем. Это наиболее безопасный и разумный способ проверки. Если воздух нигде не выходит (можно проверить мыльным раствором), значит и вода не протечет. Можно устанавливать радиатор на место.

Лучше позаботиться о правильном соотношении мощности термобатареи и площади помещения еще на этапе установки. Однако, при необходимости можно исправить ситуацию. По этой схеме можно добавить любое количество дополнительных секций. Помните, что когда их слишком много, то в помещении также будет дискомфорт. Лучше всё делать в меру. О расчете необходимого количества секций такого радиатора мы писали ранее.

Предлагаем посмотреть видео, как удлинить биметаллический радиатор:

Заключение по теме

Итак, установка батарей отопления своими руками — процесс не очень простой. Сложности касаются и выставления прибора в горизонтальной плоскости. А значит, в первую очередь необходимо правильно закрепить кронштейны. Это не всегда удается с первого раза. Однако все приходит с опытом.

Читайте далее:

Самостоятельный монтаж радиаторов отопления

Установка батарей отопления – особенности процесса

Правильная установка сэндвич дымохода своими руками — пошаговая инструкция

Как изготавливается печка для гаража своими руками — чертежи и описание

Как правильно провести монтаж газовых котлов отопления

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
