Как установить раздвижные межкомнатные двери

Необходимые материалы и инструменты

Чтобы самому сделать раздвижную дверь, потребуется столярный и слесарский инструмент:

  • электродрель, шуруповёрт;
  • фрезерный станок, но при его отсутствии можно справиться стамеской;
  • ножовка по дереву;
  • уровень;
  • отвёртка, рожковые ключи для регулировки роликов раздвижной системы;
  • карандаш, линейка, рулетка.

Если принято решение не покупать комплект, а самостоятельно сделать дверь купе, из материалов будут востребованы направляющие, ролики, фурнитура. Для фиксации верхнего рельса подготавливают брус сечением 50х50 мм. Длина заготовки равна двойной ширине створки. Понадобится дверная рама, наличники, анкера, саморезы.

Фотоотчет о сборке

Сначала все профиля нарезаются точно по рассчитанным размерам. Точность должна быть идеальной. Рез — строго перпендикулярный, под 90°. В профилях-ручках сверлятся отверстия под установку роликов и крепежных элементов.

Отверстия делают сквозные двух диаметров. Точный размер зависит от габаритов купленного крепежа, но в основном размеров два: 4 мм и 6 мм, а также 6 мм и 10 мм.

Как сверлить отверстия

Вверху делают одно такое отверстие, центр которого находится на расстоянии 7 мм от края профиля, внизу отверстий два — первое на расстоянии 7 мм от края, второе — отступив от среза профиля 42 мм.

Отверстия внизу боковых профилей

При сборке в первую очередь собираются все части наполнения. Сначала, если есть стекло или зеркало, по периметру устанавливается уплотнительная резина. Она просто нажатием пальца надевается на торец детали. По краям уплотнитель срезают, надевают впритык, но без нахлеста на следующую сторону.

Уплотнитель на зеркале

На зеркала с задней стороны клеят защитную пленку. Можно использовать обычную самоклейку. Эта пленка не даст осколкам рассыпаться, если зеркало разобьется.

Если створка составная, ее собираем при помощи соединительных профилей. Части наполнения просто вставляются с усилием в профиль. Иногда может потребоваться значительное усилие. Можно пристукнуть по торцу тыльной стороной ладони или использовать для этого резиновую киянку.

Просто вставьте в пазы профиля части наполнения и пристукните по торцу

Когда створка собрана, по тому же принципу верху и внизу устанавливаются соответствующие профиля.

Установлен верхний профиль

Затем наступает время установки боковых профилей-ручек. Все аналогично: загоняете наполнение в паз, следите, чтобы вошло до упора по всей длине без перекосов. Когда рамка собрана, необходимо ее стянуть крепежом. Начинаем с верху. Берете крепеж, вставляете в просверленное ранее отверстие. Если расстояние отмеряли точно, винт попадает в бороздку верхней поперечины.

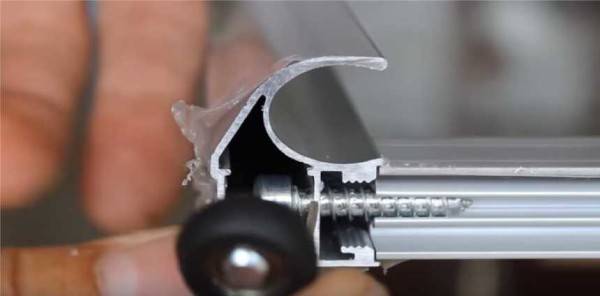

Если просверлено верно

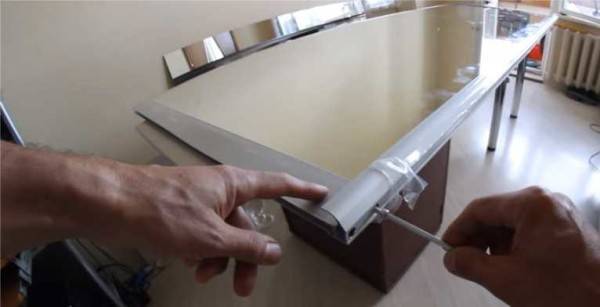

Затягиваем соединение при помощи ключа-шестигранника. Слегка не докрутив до упора, между головкой шурупа и перемычкой профиля вставляем верхние ролики, потом дотягиваем винт.

Вставляем верхние ролики

Ту же операцию повторяем с другой стороны. Затем переходим вниз. Тут крепеж устанавливается в верхнее отверстие. Просто затягиваем до упора. Аналогично повторяем с другой стороны.

Устанавливаем крепеж снизу

Далее устанавливаем нижний ролики. Упорную пластинку заводим в паз, прижимаем.

Установка нижнего ролика — пластину заводим в профиль

Пружину поджимаем, заправляя корпус ролика внутрь. В отверстие вставляем винт, стараясь попасть в гнездо, затягиваем шестигранником. Он может понадобиться другого размера — чуть меньше, чем остальные — так как этот винт обычно тоньше и длиннее.

Поджали ролик, вставили винт

Затягивать его до упора не нужно. Так, чтобы зашел в пластину на полсантиметра или около того. Затем при установке двери и регулировке ее хода этим винтом регулируется положение створки — угол приподнимается или опускается.

Закручиваем винт, фиксирующий ролик

Если нажать на колесо ролика, он уйдет в корпус, затем возвратиться за счет упругости пружины. Этот нехитрый механизм обеспечивает плавность хода двери для шкафа купе.

Сначала прикручивают верхнюю направляющую. Она крепится или к потолку, или к верхней части шкафа. Расстояние от полок — не менее 100 мм, иначе двери будут задевать полки, вещи, плечики.

Прикручиваем верхнюю направляющую

В нижнюю направляющую с боков в пазы вставляем пружины-отбойники. Они будут ограничивать ход двери. Количество пружин равно количеству створок, устанавливаются они с обоих концов.

Стопоры для дверей

Вставляем пружины-ограничители хода

Если лазерного уровня нет, чтобы не мучатся с отвесами, для начала можно нижнюю направляющую просто уложить, пока не закрепляя. Затем установить одно полотно, заведя его верхние ролики в верху, и установив нижние в нужную бороздку. Таким образом двери будут связывать верхнюю и нижнюю направляющие.

Выставив створку вертикально, автоматически выставите нижнюю направляющую

Выставив полотно строго вертикально, вы автоматически выставите и нижнюю направляющую. Ее останется только прикрутить. Только внимательно следите чтобы двери не сдвинулись.

Последнее, что остается сделать — приклеить по бокам приклеить шлегель. Это ворсистая самоклеящаяся полоса, которая смягчает удары створки о стенки шкафа (или просто о стены, если шкаф бескорпусный).

Последний штрих — наклейка шлегеля

На этом двери для шкафа купе установлены и готовы к работе. Еще раз процесс можете просмотреть в видео.

Двери-купе своими руками

Один из вариантов, как сэкономить свободное пространство в комнате – установка межкомнатных дверей-купе. Кроме этого, такой тип дверей применяется и в шкафах.

Двери-купе изготавливаются из различных материалов: массива дерева, МДФ, стекла, ДСП или в их комбинации. Они могут иметь одно, два или несколько полотен. Механизм установки двери-купе будет зависеть от веса дверных полотен.

Раздвижные двери могут быть рельсовыми, с нагрузкой на нижнюю направляющую, и подвесными, в которых нагрузка приходится на верхнюю часть.

Как правило, установить двери-купе своими руками может даже неопытный мастер. Для этого надо правильно сделать все необходимые замеры и купить все детали и запчасти для этого.

Изготовление двери-купе своими руками

  1. Для работы нам понадобятся такие инструменты и материалы:
    • ножовка по металлу или торцовочная пила;
    • шестигранный ключ;
    • дрель;
    • шуруповерт;
    • планки для устройства системы;
    • алюминиевый профиль для направляющих;
    • планки-ручки вертикальные;
    • дверное полотно;
    • фурнитура
    • ролики, саморезы, регулировочные винты.

Как показывает практика, чтобы сделать двери-купе своими руками, необходимо сначала нарезать алюминиевые профили по заданным размерам. Для этого следует воспользоваться специальной торцовочной пилой, которая облегчит вашу работу и сделает срезы аккуратными и ровными. Если у вас нет такого приспособления, можно использовать и обычную ножовку по металлу. Отрезаем сначала вертикальный, а затем горизонтальный профиль. Если профили защищены полиэтиленовой пленкой, то снимать ее не нужно: так вы избежите царапин на деталях.

Теперь надо просверлить отверстия в вертикальных профилях-ручках. В каждом профиле должно быть по три отверстия: по одному — вверху для верхнего профиля, и по два — внизу для нижнего профиля и крепления колес. Вначале просверливаем сквозные отверстия меньшего диаметра, а затем рассверливаем только наружные отверстия на больший диаметр. Наполнение двери-купе может быть выполнено из стекла или зеркала. Для того, чтобы обезопасить нашу дверь-купе, необходимо на тыльную сторону зеркала по всей его площади наклеить самоклеящуюся пленку, которая, в случае попадания тяжелого предмета в зеркало, не даст осколкам разлететься во все стороны. На зеркальное наполнение предварительно надо установить уплотнитель из силикона. Приступаем к установке горизонтальных профилей. Если наполнение слишком плотно входит в паз профиля, то следует его набивать с помощью киянки: одну сторону полотна наполнения надежно фиксируем, а ко второй прикладываем профиль, а сверху — деревянный брусок или обрезок ДСП и начинаем ударять, набивая профиль на наполнение. Удары не должны быть очень сильными, чтобы не погнуть материал. По этой же причине нельзя стучать непосредственно по самому профилю, а следует использовать брусок дерева. Таким же способом с помощью бруска и киянки набиваем вертикальный профиль-ручку. Следующим шагом будет соединение верхней горизонтальной планки с правой вертикальной ручкой: совмещаем отверстия и стягиваем детали саморезами. Прежде чем стянуть окончательно, необходимо вставить опорное колесо. Ту же операцию проделываем и с другой стороны.

Скручиваем саморезами нижний горизонтальный профиль с вертикальным, вставив в пазы нижние ролики с регулировочным винтом. Ну, вот наши двери-купе, изготовленные своими руками, и готовы.

Как видим, собрать дверь-купе своими руками совсем несложно, нужно приложить немного старания, внимательно следовать инструкции, и все у вас получится.

Системы раздвижных дверей

Есть два типа механизмов: подвесные и рельсовые. Оба не идеальны. Кратко об их достоинствах и недостатках — ниже.

Подвесная система на верхней рельсе

Подвесной механизм — это несущая балка, к которой прикреплена направляющая с виде буквы «П» с загнутыми внутрь «ножками». По этой направляющей перемещаются ролики, к которым прикреплено дверное полотно. Если говорить техническими терминами, это подвесная дверь на верхней рельсе.

Принципиальное устройство раздвижных межкомнатных дверей на верхней рельсе

При установке такой двери, пол под дверью остается гладким, только справа и/или слева в дверном проеме устанавливается нижний ролик. Он скользит по пазу, сделанному в нижнем торце полотна. Необходим для того чтобы при движении она не отклонялась по вертикали. Такая конструкция — самая простая в установке. Монтаж очень прост и состоит из нескольких шагов:

  • закрепить верхнюю рельсу;
  • прикрутить роликовый механизм к верхнему торцу полотна,
  • закатить полотно в направляющую;
  • установить стопоры вверху (чтобы двери не вывалились);
  • открыв двери, в паз вставить нижний ролик, закрепить его на полу.

    Одностворчатые межкомнатные сдвижные двери

Вот и все. Двери на роликах установлены. Но эта система, в таком виде, как на фото, имеет очень низкие характеристики по шумоизоляции. Они практически нулевые: просто перекрывается проход.

Рельсовые сдвижные двери

Этот тип дверей имеет две рельсы: верхнюю и нижнюю. Ролики тоже устанавливаются вверху и внизу. Благодаря такой конструкции система имеет высокую степень жесткости: ее можно шатать, и особого ущерба это не нанесет.

Рельсовые раздвижные двери

Минус рельсы в полу известен: сложность уборки. В пазы постоянно попадает мусор и пыль, приходится следить за их чистотой. Такой тип дверей чаще всего используется в шкафах, гардеробных. В качестве межкомнатных дверей их ставят, если в семье растут подвижные дети. Тогда безопасность важнее сложностей с уборкой.

Как установить раздвижную дверь?

Установка раздвижных дверей может отличаться в зависимости от особенностей конструкции. Монтаж предусматривает следующие этапы:

  • подготовка дверного проема;
  • крепление направляющих элементов;
  • установка полотна;
  • врезка ручек.

Чтобы правильно произвести монтаж, необходимо точно следовать инструкции по установке раздвижных дверей.

Подготовка межкомнатного проема

Прежде всего необходимо подготовить проем. Если полотно будет двигаться вдоль стены, следует удалить все выступающие элементы, выровнять поверхность, щели шпатлевать. Полотно должно двигаться без препятствий. Поскольку конструкция не предусматривает лутку, стены штукатурят. Проем должен быть максимально ровным и гладким.

Если планируется установка сдвижной двери внутрь перегородки, следует произвести демонтаж части стены. Для этого увеличивают проем на ширину дверного полотна, а затем монтируют нишу из гипсокартона. Перегородка в стену должна заходить так, чтобы оставалась только небольшая часть полотна, на которой находится ручка.

Монтаж направляющих

Если полотно легкое, его навешивают только на верхнюю направляющую. Если створка из дерева и имеет большой вес, необходима его фиксация в нижних полозьях. Поскольку установка раздвижной двери может производиться на 1 или 2 рельсы, необходимо рассмотреть оба варианта.

Чтобы смонтировать верхнюю направляющую, к проему ставят полотно. Отмеряют положение двери в закрытом и открытом состоянии. От полученной линии отступают вверх 7 см и проводят горизонтальную черту. Она определяет положение бруса, на который крепится рельс.

Брус по длине должен соответствовать направляющей. Его размещают таким образом, чтобы середина приходилась точно над верхним углом проема со стороны открытой двери. Затем осуществляют крепление направляющего профиля.

Верхние полозья фиксируются с помощью саморезов. Затем собирают каретку с роликами и вставляют внутрь направляющих. Необходимо проверить, двигается ли механизм в рельсе свободно. По краям направляющих устанавливают ограничители, чтобы полотно не выскочило из колеи.

Нижний паз делают с помощью фрезерного станка. Он должен быть на 1-2 мм больше направляющего ножа, а глубина равна 18 мм. Если конструкция не предусматривает нижний рельс, то на полу устанавливают флажковый направляющий стопор. Он должен заходить в паз в полотне двери. Его задачей является ограничение движения полотна и исключение поперечных колебаний створки снизу.

Монтаж полотна

Монтаж раздвижных дверей осуществляется после установки всех направляющих. Сначала необходимо поставить крепежные скобы. Их фиксируют с помощью саморезов к верхнему торцу двери, предварительно сделав отверстия при помощи тонкого сверла. Полотно навешивают на верхнюю рельсу, а затем заводят в нижнюю направляющую. Каретки с роликами соединяют со скобами так, чтобы гайка и шайба оказались сверху. Затем крепления затягивают гаечным ключом. После проверки движения по верхней направляющей полотно может быть установлено в нижний паз.

Фурнитуры

Монтаж раздвижных межкомнатных дверей будет неполноценным без установки фурнитуры. Для таких конструкций используют врезные ручки, а также специальные замки. Запорные устройства устанавливают редко, поскольку уровень защиты таких механизмов низкий. Чтобы сделать ручки, понадобятся:

  1. линейка и карандаш;
  2. фрезерный станок;
  3. стамеска и молоток;
  4. саморезы и отвертка.

Сначала производят разметку положения ручек. Их размещают на уровне пояса на расстоянии 4-5 см от вертикального края полотна. Ручки прикладывают к двери и обводят карандашом. По размеру делают углубление на толщину фурнитуры фрезерным станком или стамеской. Еще можно использовать дрель со сверлом-коронкой необходимого диаметра. Следует сделать отверстие с нижней и с верхней стороны ручки. Дерево между углублениями удаляется стамеской или фрезером.

Чтобы установить раздвижные двери с врезным замком, необходимо дрелью сделать углубление в торце полотна. В паз монтируют запорный механизм и закрывают специальной планкой. Ручка в данном случае используется не врезная, а скоба. В проеме делают углубление для ответной планки. Если замок навесной, его прикручивают саморезами к полотну двери.

Чтобы в комнату не попадала пыль, к нижнему торцу полотна крепят специальные уплотнители-щетки. Если конструкция перегородки предусматривает 2 створки, дополнительно устанавливаются особые уплотнители на торцах примыкающих полотен.

Как установить раздвижные межкомнатные двери своими руками?

К монтажу раздвижных межкомнатных дверей приступают после выравнивания стен. В комнате должен быть чистовой пол и проверена вертикальность дверного проёма. Если напольное покрытие отсутствует, то при выполнении замеров учитывают его толщину.

Основной проблемой, как установить двери купе является сложность монтажа верхней балки и рельса. Рейлинг должен быть идеально выставлен по уровню и высоте, плотно прилегать к стене, надёжно зафиксирован анкерами.

До начала монтажных работ определяют, в какую сторону будет откатываться створка. Если изделия два, то предусматривают свободное пространство с обеих сторон проёма.

Инструкция по установке раздвижной двери состоит из пунктов:

  • монтаж бруса;
  • крепление рельса;
  • сборка механизма и навешивание полотна;
  • установка фурнитуры;
  • декоративная отделка проёма.

Монтаж бруса

Начало монтажа дверей купе предусматривает нанесение разметки на стену для верхнего бруса. Створку плотно прислоняют к проёму. С учётом ширины рельса и зазора 5 мм на стене отмечают границу расположения балки. Полотно отставляют в сторону. По отметке проводят горизонтальную линию.

Для открывающейся вправо створки брус располагают так, чтобы его середина находилась над правой частью коробки. По уровню выставляют горизонтальность. В брусе и стене просверливают отверстия и делают надёжное крепление анкерами верхней балки.

Монтаж направляющей

При монтаже сдвижных дверей верхний рельс прикручивают саморезами к нижней плоскости бруса. Для удобства его можно закрепить к балке заранее. После фиксации в рельс вставляют ролики и прогоняют для проверки беспрепятственного скольжения.

Если монтаж межкомнатной двери купе предусматривает нижнее крепление, то установку направляющей выполняют тремя способами:

  1. В напольном покрытии вырезают паз. Внутрь погружают нижний рельс для роликов.
  2. Направляющую фиксируют сверху к напольному покрытию без вырезки паза. С обеих сторон закрывают порогом.
  3. Направляющую устанавливают на торец нижней части створки внутрь заранее прорезанного паза.

Третий способ подходит, если вместо нижних роликов используется направляющий нож, который просто придерживает открывающееся полотно. Элемент фиксируют к напольному покрытию.

Как собрать раздвижные двери?

Начинают сборку раздвижной двери с установки роликов. Расположение выбирают, руководствуясь инструкцией производителя. Ролики могут устанавливаться с отступом от края 1/6 ширины створки или непосредственно на краю. Во втором варианте отступ образуют монтажные пластины.

На торце отмечают карандашом место для роликов. Можно предварительно просверлить отверстия для свободного входа метизов. Монтажные пластины прикручивают саморезами длиной не менее 70 мм. В них вставляют резьбовые опоры, боковые крышки. На резьбу штырей накручивают платформу роликов.

Если у раздвижных дверей на роликах снизу будет установлен направляющий нож, то в торце полотна делают паз на 2 мм шире его толщины. Сам рельс можно даже не устанавливать. Глубина обычно составляет от 10 до 18 мм. Паз выбирают не на всю ширину торца полотна, а оставляют на краях участок без прорези около 10 мм. Это будут ограничители.

По окончании сборки механизма приступают к установке сдвижной двери своими руками на подготовленные направляющие. Изделие прокатывают по рельсу для проверки хода.

Монтаж фурнитуры

Финалом установки откатной двери своими руками является монтаж фурнитуры. Все элементы удобней крепить до навешивания полотна. Сначала нужно установить в полозья ограничитель для двери – резиновый амортизатор. Створку ещё раз проверяют на свободный ход, отмечают места для ручек и замка и снимают полотно с направляющей.

Для фурнитуры вырезают пазы. Вырубку древесины обычно выполняют стамеской. Частично помогает высверливание. После монтажа ручек и замка створку обратно навешивают на направляющую.

Отделка проёма

По окончании установки навесных дверей приступают к декорированию проёма доборами и наличниками. Элементы придают завершённый вид конструкции. Для того чтобы скрыть механизм, к брусу крепят доборную доску.

Как сделать дверь купе

Производство разметки

Инструкция по установке раздвижных створок довольно простая. Нюанс в том, как крепить направляющие. Здесь придется выбирать из нескольких вариантов. О том, что их можно зафиксировать на потолке или стене, уже сказано. Но сколько их нужно, чтобы поставить дверь?

Одна верхняя. Удобство очевидно – никакого порожка, что облегчает уборку пола в районе проема. Минус – невысокая прочность. Постоянные динамические нагрузки (в том числе и сквозняки) постепенно расшатывают конструкцию.

Две (вверху и внизу). Установка межкомнатных дверей купе своими руками по этой методике, несмотря на некоторую сложность и большее количество комплектующих, предпочтительнее. В первую очередь, в плане долговечности.

Фиксация направляющих

Учитывая повышенные нагрузки, в основном используются дюбеля + шурупы. Хотя в продаже есть и специальные кронштейны, которые облегчают монтаж.

Если крепление производится на потолке, то необходимо сделать от стены небольшой отступ, чтобы створка за нее не цеплялась. Главное на данном этапе – постоянный контроль положения направляющих. Малейшее отклонение от горизонтали приведет к проблемам с открыванием/закрыванием полотен.

Установка кареток

Они разборные, поэтому предварительно отсоединяется скоба, и роликовый механизм помещается в полость направляющей.

Некоторые модификации сначала крепятся на створке, а уже потом устанавливаются в профиль. Отличие непринципиальное.

Оформление полотна

Установить все элементы фурнитуры уже на подвешенной створке довольно сложно, а потому это делается заранее. Одновременно закрепляются и скобы (при разъемном механизме).

Постановка полотен

Каждое из них приподнимается, и составные части каретки скрепляются. Эту работу в одиночку не сделать, и здесь понадобится помощник. Специфика соединения зависит от конструктивных особенностей роликового механизма, но в паспорте на него все подробно расписано; ошибиться невозможно.

Оформление проема

Ставить ли наличники, доборы, или отделать края по-другому – это на усмотрение собственника. Но направляющие желательно прикрыть. Декоративные планки продаются в большом сортаменте, а потому при покупке фурнитуры несложно подобрать оптимальный вариант под интерьер помещения.

Вот и вся пошаговая инструкция; ничего сложного.

Независимо от того, что находится в собственности – малогабаритная квартира или просторный дом, монтаж межкомнатных дверей купе более чем целесообразен. Они не только сделают оригинальным любой проем, но и привнесут ряд дополнительных удобств. Например, если процесс перемещения створок автоматизировать. А если учесть, что монтаж несложно выполнить собственноручно, сэкономив на специалистах, с помощью лишь бытового инструмента, такое решение вполне логично и рационально.

Как работает дверь, оснащенная роликовым механизмом?

Перед тем как остановиться на определенном механизме, а также выбрать направляющие, вам необходимо определить, какими параметрами они должны обладать.

Например:

  • материал, из которого будет выполнено полотно;
  • какой тип вы хотите иметь у себя дома;
  • сколько створок должно быть.

Схема крепления нижних роликов раздвижной двери: 1 – ролик, 2 – профиль, 3 – дверное полотно.

У каждой системы свой вес, а это необходимо учитывать. Для каждой конструкции есть свой предел.

Совет! Если вы столкнулись с проблемой выбора, знайте, что конструкция, выполненная из МДФ и имеющая одну створку, будет весить в несколько раз меньше аналога, имеющего стеклянную створку. Для легкой вариации можно выбрать недорогой и простой механизм. А для второго варианта следует подобрать более сложный механизм, рассчитанный на большую нагрузку.

Не менее важную роль играет выбор направляющих. Например, если система типа каскад, то используются направляющие, оснащенные двумя желобами. Это связано с тем, что такой вариант должен иметь пару роликовых механизмов. Таким образом, индивидуальный желоб необходим для каждого полотна.

Чтобы обеспечить лучшую устойчивость, на дверь, оснащенную роликами, требуется установка направляющих снизу и сверху. Такой вариант применим в отношении систем на роликах, выполненных из стеклянного материала.

Комплект фурнитуры

Поскольку раздвижные системы обладают уникальным строением, то и фурнитура к ним должна быть соответствующей. Замки для раздвижных дверей напоминают ригель, сделанный в виде крючка. При повороте ключа в замке ригель должен выдвигаться. В комплект входят ручки, изготовленные в виде «раковин». Они должны оформлять углубление в дверном полотне.

Основное отличие ручек заключается в том, что они скрыты в полотне. Это предусматривается для того, чтобы двери отъезжали в сторону без проблем. Если сравнивать замки раздвижных конструкций со стандартными элементами, то их основное отличие состоит в вертикальном защелкивании.

Выбирать специальную фурнитуру приходится в тех случаях, когда она не входит в единый комплект. Выбор должен быть тщательным, поскольку фурнитура для дверей является уникальной для каждого типа конструкции. Для качественного монтажа замков и ручек лучше всего обратиться к специалисту.

Если обратить внимание на дополнительную фурнитуру, то сюда можно включить крепления разного типа, укомплектованные с дверным полотном. Сделать установку всех элементов поможет пошаговая инструкция по монтажу дверей

Наличие щеточного уплотнителя в комплекте позволяет обеспечить защиту и экранирование.
