Конструкция

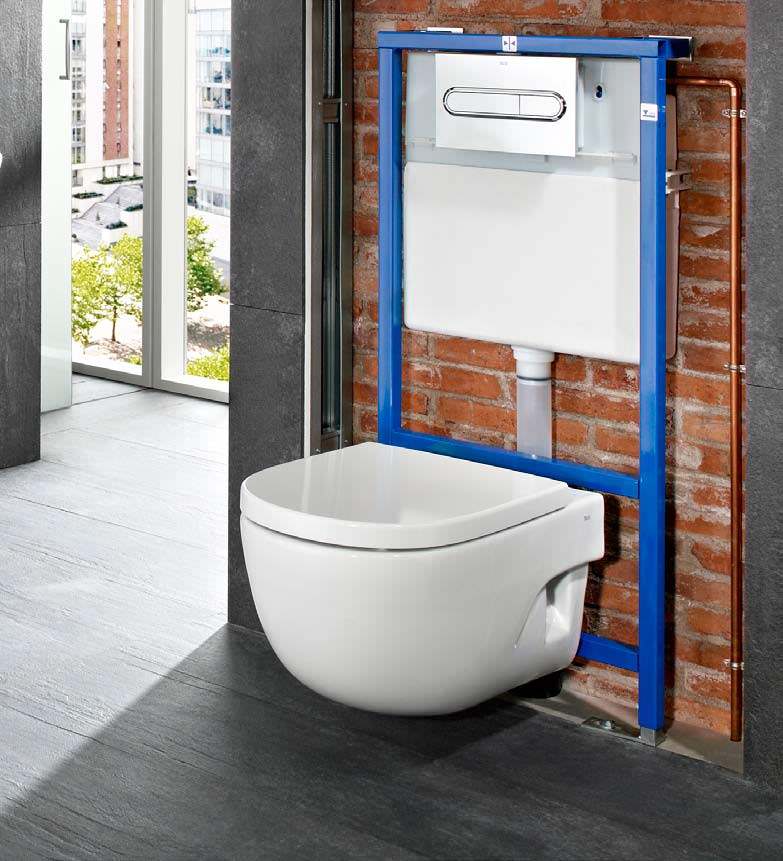

Подвесные унитазы включают следующие составляющие:
- рама – представлена инсталляцией или каркасом;
- бачок скрытого типа – он обладает эргономичным дизайном и высокой надежностью;
- чаша.
Установка подвесного унитаза требует тщательной подготовки. Сначала монтируют инсталляцию. Ее фиксируют на стене и полу, что создает две точки опоры и усиливает всю конструкцию в целом. Рама оснащена устройством, которое регулирует высоту монтажа.
Бачок для подвесного унитаза имеет отличную от обычной конструкцию, так как он требует гораздо меньше места. Конструкцию устанавливают в раму и выполняют изоляцию, чтобы предотвратить образование конденсата. На передней части конструкция имеет отверстия для подключения системы слива, через них же можно подобраться к верхней части системы для ремонта. Большая часть бачков имеет дозированную сливную систему на 3 или 6 литров воды.
Из всей конструкции подвесного унитаза видно лишь чашу, остальное прячется за отделкой. Чаши чаще всего имеют стандартную овальную форму, но некоторые производители предлагают экземпляры округлых и прямоугольных форм. В комплект с чашей и всей системой всегда идет набор необходимых крепежей, но иногда для работ может потребоваться дополнительный шланг, отводы или изоляция.
Установка инсталляции унитаза – Особенности монтажа рамочной конструкции
Перед установкой подвесного унитаза, на рамочную инсталляцию, необходимо уточнить место и осуществить предварительную разметку. Рамочная конструкция удобна тем, что позволяет крепить сантехнику ни только к капитальным, но и к полым стенам, а так же, гипсокартонным перегородкам и тонким строениям. Кроме того, сантех-сооружение, позволяет размещать, его в углах и под окнами, что очень приемлемо, для малогабаритных и нестандартных комнат.
Особенности монтажа рамочной инсталляции
Процесс монтажа рамочной инсталляции
Расположить рамы и отметить места крепления – по два отверстия, к полу и стене. Выравнивать рамочную инсталляцию, используя строительный уровень и отвес.
В обозначенных точках крепления, перфоратором, проделать отверстия и вставить дюбеля. Для большей надежности, каркас рамы, закрепить анкерными болтами.
Определить место выходного отверстия сливного бочка и, с помощью пластиковой трубы, подключить ёмкость к водопроводу. При этом, гибкие шланги, не рекомендуется использовать. У них, срок службы не велик. А их замена, требует демонтажа части внешнего декора.
При помощи гофры, подсоединить инсталляцию к канализации. После, на время теста, подключить чашу унитаза и проверить систему, на герметичность и корректную работу
Особо обратить внимание, насколько плавно функционирует спусковая кнопка.
Если сбоев и подтеканий не обнаружено, то зафиксировать унитаз и приступить, к декоративной обшивке конструкции. Обязательно перед этим, во избежания попадания строительного мусора и пыли, внутрь, плотно закрыть специальной манжетой, отверстие для сливной кнопки.. Для облегчения устройства внешней фальш-панели, по всему периметру инсталляционной конструкции, рекомендуется прикрепить металлический профиль
Подобное решение, поможет быстро монтировать любой отделочный стройматериал. Например, плиты ДВП или гипсокартон
Для облегчения устройства внешней фальш-панели, по всему периметру инсталляционной конструкции, рекомендуется прикрепить металлический профиль. Подобное решение, поможет быстро монтировать любой отделочный стройматериал. Например, плиты ДВП или гипсокартон.
Как проверить конструкцию на работоспособность
Когда установка инсталляции унитаза своими руками будет полностью закончена и все элементы подключены к основным коммуникациям, необходимо проверить сантехоборудование. Открываем вентиль крана подачи воды и смотрим как поступает жидкость в емкость бачка. Как только сливной бак наполнится, жмем кнопку смыва. Далее, внимательно смотрим за качеством работы механизма. Работоспособность проверяем несколько раз. После, проводим тщательный осмотр на герметичность и целостность как механизмов, так и всей сантехнической конструкции.

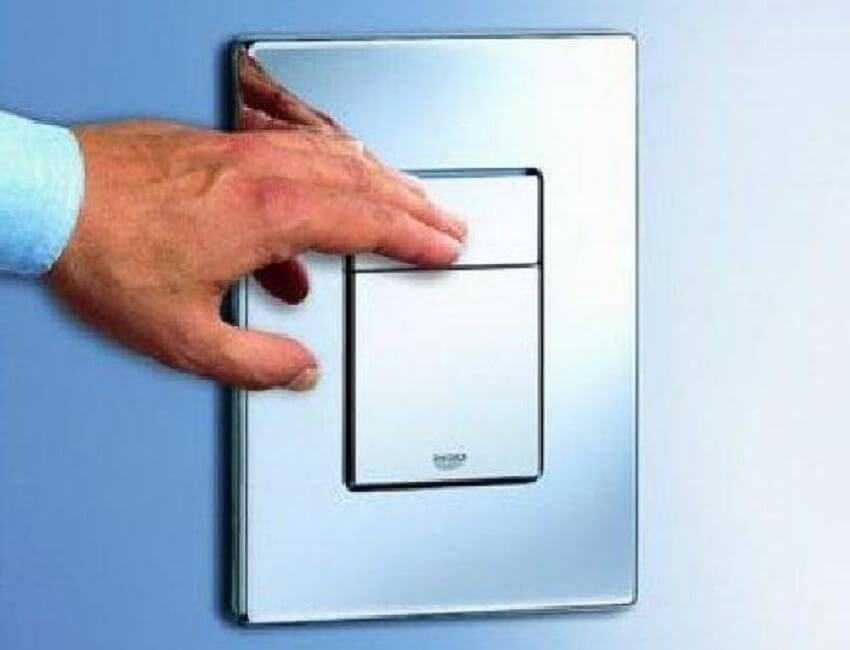

Кнопка слива
Если сантехническое сооружение работает корректно, а из соединений и труб, не сочится вода, можно спокойно приступать к облицовочной отделке. Обнаруженная-же сырость или капельки жидкости, явно указывают на наличие дефекта. Его нужно устранить до начала отделочных работ.
Наиболее распространенные причины сбоев и неполадок
- Вода капает или сочится из бачка – вероятней всего, уплотнительные прокладки установлены не корректно или сдвинулись с места, в процессе монтажных мероприятий. Требуется быстро прекратить подачу воды, выкрутить соединительные болты, проверить расположение прокладок. При необходимости, поправить их или заменить на новые.
- Чаша унитаза не устойчива и шатается – необходимо осмотреть крепление «толчка» и соединительные элементы инсталляции. Если требуется, аккуратно подтянуть элементы крепления так, чтобы положение сантехприбора, четко зафиксировалось.
- Вода медленно уходит из унитаза – возможно маленький наклон сливной трубы. Требуется демонтировать сантехнику и установить слив строго под 45 градусов. После, вернуть унитаз на место.
- Сырость вокруг основания чаши унитаза – одна из причин, связана со слабой герметизацией соединительной гофры. Для быстрой ликвидации проблемы, достаточно, стыковые места, намазать еще одним слоем герметика и дать, ему время, высохнуть.
Все, указанные выше, сантехнические проблемы, можно легко устранить своими руками. Если-же нет желания или времени заниматься ремонтом самостоятельно, можно всегда вызвать профессионала. Квалифицированный водопроводчик быстро и качественно исправит все, возникшие сбои и неполадки.

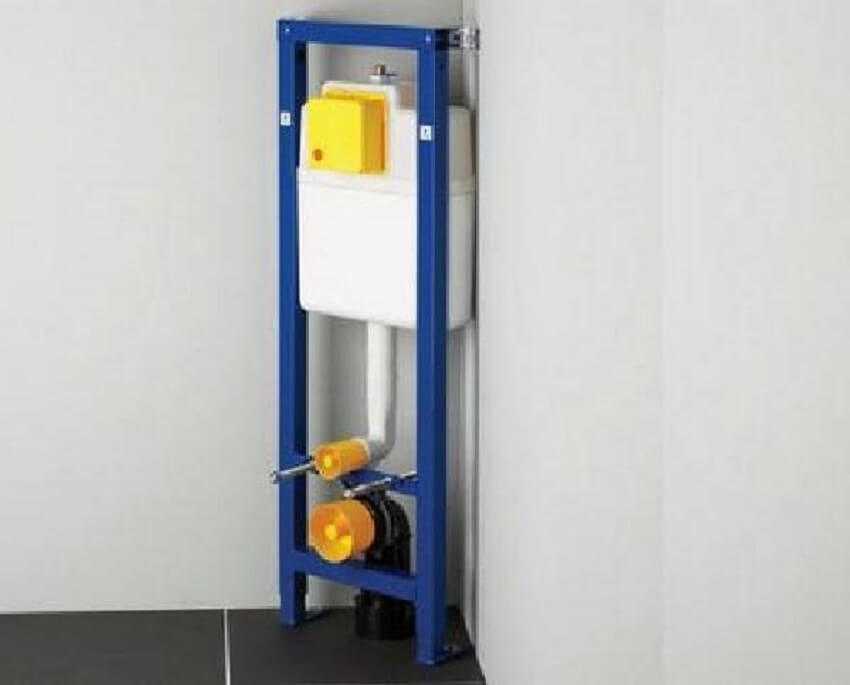

Угловая инсталляция: практичность и комфорт
Сантехнические устройства постоянно совершенствуются, что привело к появлению уникальной конструкции подвесного унитаза. Практическое использование подвесного сантехнического оборудования отличается более выраженным комфортом и удобством эксплуатации.
Надежность установки унитаза обеспечивается за счет инсталляции – специального монтажного элемента.
На практике используются установочные системы следующих типов:
- прямого, для монтажа унитаза на плоскости стен;
- углового, для установки конструкции в углу помещения.
Оба типа инсталляции — это установка надежных устойчивых конструкций, основой которых является прямоугольная стальная рама.
Инсталляционная система предполагает скрытый монтаж, характеризующийся фиксацией унитаза к стене или «в пол» при помощи специального крепежа
Угловая конструкция вызывает особый интерес у современных потребителей. Отличительная особенность системы – наличие четырех дополнительных накладок. Они расположены сверху и снизу конструкции, под углом 45 градусов от основной рамы. Благодаря этому дополнению, угловая инсталляция позволяет рационально размещать сантехнику в санузле и создавать блочные конструкции.
Наличие дополнительных накладок значительно расширяет возможности монтажа. Потребитель может выполнять монтаж, закрепляя систему к полу и стенам (или к одной из них), при этом крепление может выполняться только в одной точке.
Если при монтаже унитаза в угловой части помещения размер угла незначительно отличается от показателя 90 градусов, тогда накладки раздвигаются на требуемую величину, обеспечивая надежное и плотное прилегание оборудования к стене.
Важная отличительная особенность углового варианта – сливной бачок. Элемент имеет трехгранную форму, в отличие от прямых рам с плоским баком. Использование бачка этой формы положительно отразится на габаритах и внешнем виде системы.
Выбор

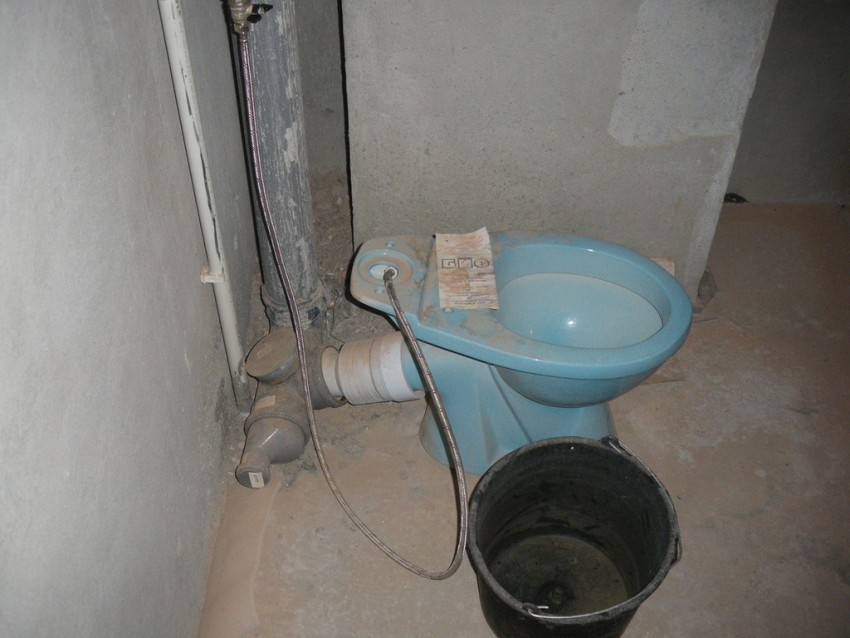

Решение вопроса – как установить унитаз в частном доме – невозможно без опоры на общие для всех моделей параметры. Главный критерий выбора – способ крепления и тип слива. При замене оборудования предпочтение отдается изделию с аналогичным типом слива и способом крепления. Весь сегмент подразделяется на 6 типов:
- Для дач – чаша без бачка и креплений, фиксируется обычными болтами. (Необходимый аксессуар, если в частном доме построена сливная яма).
- Компакт напольный унитаз – состоит из двух взаимозаменяемых элементов. Фиксируется специальными крепежными деталями, входящими в комплект.
- Моноблок напольный – цельная конструкция. Недостаток: в случае поломки одного элемента требуется полная замена.
- Приставной – с утопленным в стену баком.
- Подвесной – настенная инсталляция со сложным монтажом удерживающей каркасной рамы и смывного механизма.
Вторая по характеристикам – направление выпуска. Под термином скрывается способ подключения к канализационной трубе. В группе три градации:
- Вертикальный выпуск унитаза означает, что труба, находящаяся под полом, подводится к горловине внутри изделия.
- Косой выпуск унитаза – это соединение под углом 45 градусов.
- Горизонтальная схема подразумевает формирование соединительного узла путем врезки в заднюю стену санузла.
Становится очевидным тот факт, что в деле установки унитаза своими руками модель конструкции играет главную роль.
Подвесная модель
Для грамотной установки подвесной модели нужно соблюдать ряд правил и последовательность действий:
- Сначала разметить стены и пол по ширине и глубине конструкции.
- Фиксация каркаса. Высверлить отверстия в стене и полу перфоратором. Установить крепежные анкеры и несильно зафиксировать инсталляцию при помощи дюбелей. Уровнем проверить качество установки. После всех регулировок окончательно закрепить дюбели.
- Установить шпильки для фиксации чаши прибора на высоте 40-43 см.
- Перекрыв заранее воду, подводим ее к сливному бачку. Правильно будет использовать жесткую пластиковую трубу для долговечности. Она крепится сверху или сбоку.
- Соединяем канализацию с чашей. Лучше, когда колено стока сразу соединяется с отводом канализации. В другом случае воспользуйтесь жесткой гофрированной трубой (не стоит использовать гибкую гофру, т.к. из-за своей недолговременности замена ее в инсталляции будет сложной). Проверяем работу всей системы, заранее подвесив унитаз на штыри. Если после нескольких сливов проблем нет, то чаша снимается и откладывается в сторону.
- Обшивка водостойким гипсокартонном. Панели крепят к инсталляции и металлическому профилю, закрепленному к стене. Бывают два варианта обшивки: на всю стену или только для инсталляции.
- Облицовка фальшстены желаемым материалом.
- Установка оборудования и кнопки слива. Перед установкой чаши, требуется уложить силиконовую прокладку в места соприкосновения со стеной.
На этом этап установки закончен.
Подвесной унитаз с инсталляцией

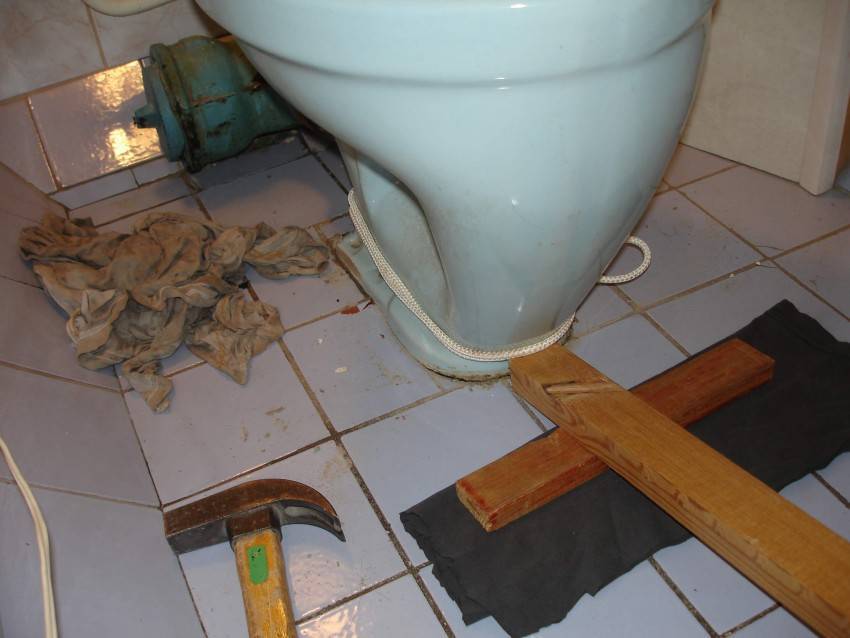

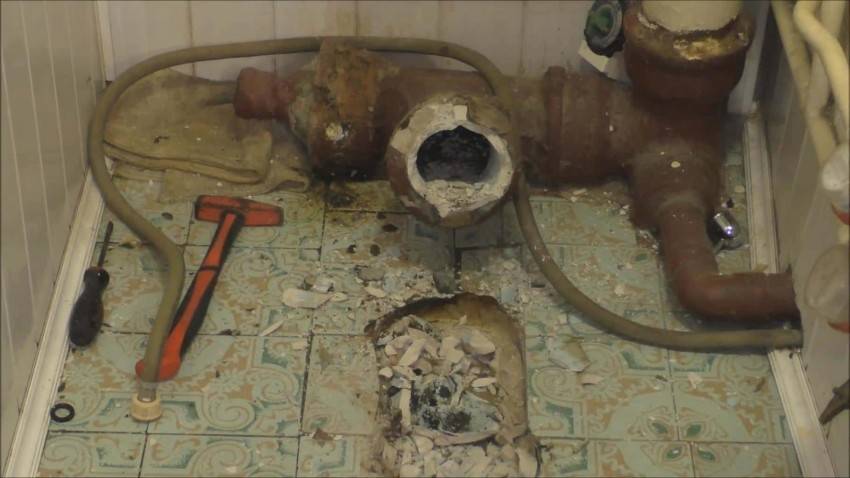

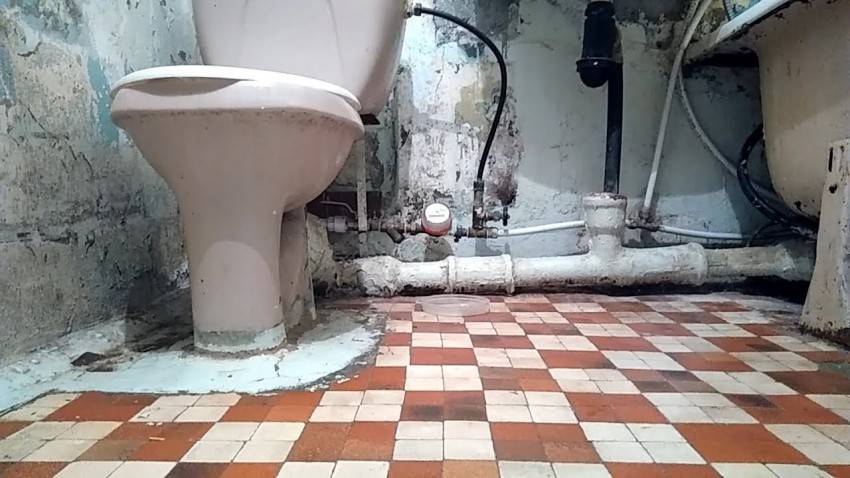

Демонтаж унитаза
В зависимости от вида старого унитаза отличаются способы крепления и демонтажа. Существует несколько основных видов крепежных конструкций.
Тафта
Это деревянная доска, вмурованная в пол, и выступающая подставкой для унитаза. Сантехника крепится шурупами через резиновые шайбы. Порядок демонтажа:
отключите подачу воды;
отсоедините подводные шланги;
извлеките шурупы (в некоторых случаях приходится разбивать бетон, поскольку выпуск зачастую также бетонируют);
отбивайте раствор осторожно, если сантехника не должна повредится;
если унитаз не нужен, просто сильно ударяйте под чашей, после разбития трубы демонтаж выполнить очень просто.
Клеевая мастика
Менее распространенный и ненадежный вариант. Унитаз крепится к полу посредством клеевого состава. Сантехника подключается к канализационному стояку резиновой манжетой.

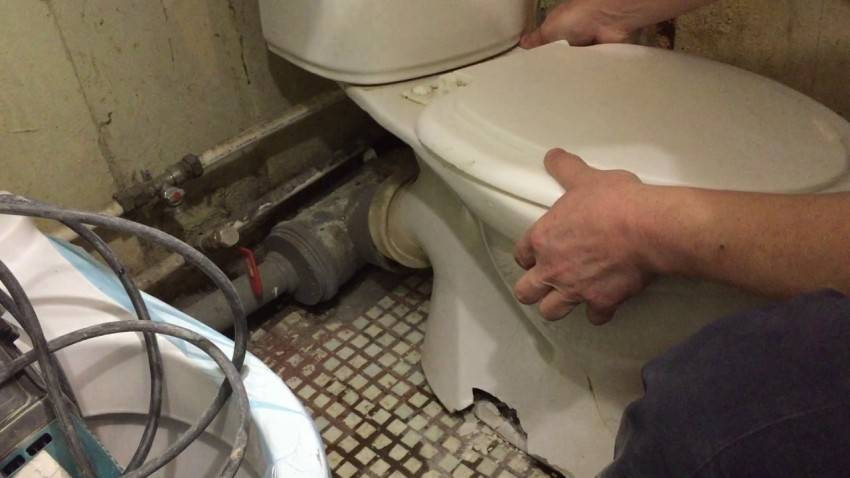

Для снятия старого оборудования нужно просто постепенно раскачивать конструкцию. Если клей держит сильно, следует с усилием ударить по чаше. После срыва клеевого состава демонтируйте выпуск из манжеты.

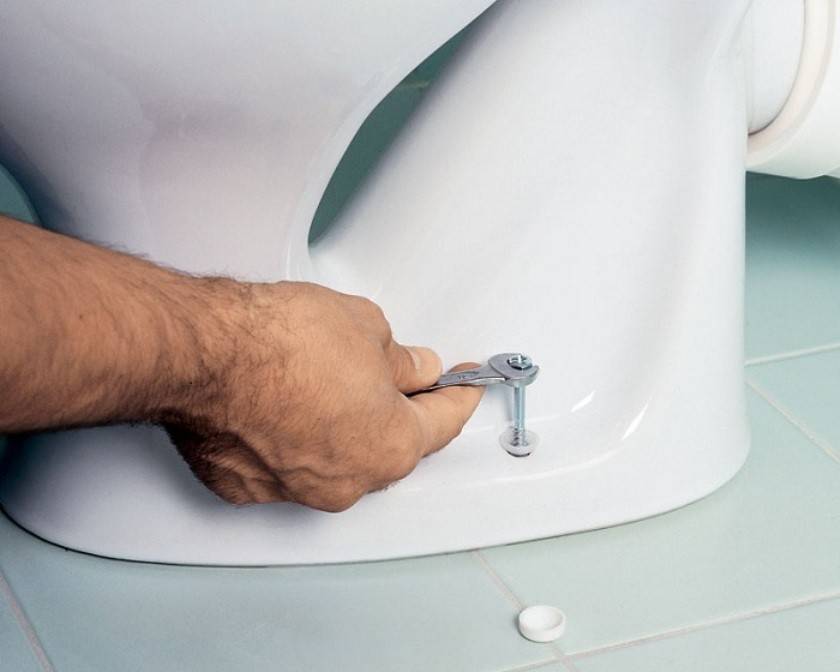

Штатные крепежные элементы
Самый технически правильный вариант, однако мастера зачастую не используют штатные крепежи. Демонтаж выполняется предельно легко.
Этапы монтажа подвесного унитаза
Подготовка к монтажу подвесного унитаза, для этого нам понадобится:
- инсталляция;
- гаечные ключи № 10,13 17−19;
- перфоратор или дрель;
- строительный уровень;
- отвёртка;
- карандаш;
- рулетка.
высокопрочных материалов. схематичную инструкцию
Для того, чтобы установить раму, в стене надо вырезать с помощью болгарки нишу 60 см шириной, 1 м высотой от пола и 15−20 см глубиной.
Чтобы рама стояла ровно по плоскостям, при её монтаже нужно использовать уровень. Канализационный отвод должен точно совпадать с местом подвеса унитаза. Для установления оптимального уклона канализационной трубы необходимо подобрать самый подходящий вариант канализационных тройников.
Установка инсталяции
После согласования места подвеса унитаза с канализационной трубой, инсталляция крепится к полу с помощью болтов.
Далее подбирается высота установки рамы. Надо учесть, что отверстие под слив воды должно находиться на высоте 25−30 см от уровня пола. В комплект к ней входят шпильки с пластиковыми наконечниками под отвёртку, а также кронштейны с пластиковой квадратной крышкой и прорезями для вставки пластины с защёлкой. Шпилька соединяется с кронштейном через резьбу. Всё так сконструировано, что легко подсоединяется друг с другом, как это показано на предлагающейся инструкции. В раме есть несколько отверстий, и кронштейны можно установить в различных местах рамы. Для крепежа рамы используются дюбеля-пробки на 10 мм. Пластиковые наконечники кронштейна очень удобны в использовании. Вместо кронштейнов можно применить анкерные винты или мощные саморезы. Главное, чтобы конструкция была надёжна прикреплена.
После закрепления рамы, можно прикинуть, где будет находиться унитаз. Он подвешивается без проблем. На горизонтальной верхней перемычке есть четыре отверстия на высоте 30−40 см над уровнем пола. Расстояние между средними шпильками, на которых будет крепиться унитаз, должно составлять 18 см, а между крайними шпильками 23 см. Они то и должны быть с обеих сторон зажаты болтами. Шпильки оснащены прорезью для завинчивания под отвёртку с плоским шпицем и защищены пластиковыми трубками.
Однако амортизирующей прокладки в комплекте не предусмотрено. Ей можно вырезать из тонкой резины, линолеума или подложки под ламинат. Прокладка исключит растрескивание от соприкосновения керамических элементов с металлическими
Зажимать гайки следует осторожно, чтобы не треснул фарфор. Также надо точно вымереть длину патрубка. Если сделать её слишком длинным, то унитаз не будет плотно примыкать к стене
Если патрубок короткий, то со временем появится протечка
Если сделать её слишком длинным, то унитаз не будет плотно примыкать к стене. Если патрубок короткий, то со временем появится протечка.
Монтаж системы отведения водоснабжения
система отведения
Лучше использовать медную или полипропиленовую трубу. В случае протечки придётся бурить всю систему, а эти трубы в плане надёжности хорошо себя зарекомендовали. Труба соединяется с патрубком с помощью разъёмного соединения. Кран подачи воды к унитазу находится внутри бачка. Достаточно открыть его и убедиться в качестве соединения трубы с патрубком, воды из бачка сливать не надо.
Устанавливаем кнопку слива воды. Она продаётся отдельно и стоит довольно дорого. Лучше выбрать пневматику. Кнопочный блок будет находиться поверх кафельной плитки, поэтому в плитке надо вырезать соответствующее прямоугольное отверстие. Потом необходимо подсоединить к кнопочному блоку две трубки для малого и для большого слива, а далее кнопка защёлкивается в посадочное отверстие.
Стальная рама для установки подвесного унитаза стоит дорого. Да и сам процесс установки, если обратиться к профессионалу, не из дешёвых. Монтаж инсталляции обойдётся в 2000 рублей, установка подвесного унитаза ещё 1500−1800 рублей.
Немецкий комплект унитаз Ideal Standard Eurovit W740601 и инсталляция Ideal Standard будет стоить 11 800 рублей, а франко-швейцарский вариант унитаз Jacob Delafon Escale E1306 и инсталляция Geberit Duofix Платтенбау Sigma 111.362.00.5 обойдётся вообще в 35 600 рублей. Плюс к этому обшивка стены гипсокартоном, замена старых труб на новые. А ведь экономия пространства нужна больше всего не в огромных коттеджах, а в обычных многоквартирных домах, где живут люди со средними доходами. Так что стоит рассмотреть вариант, как установить подвесной унитаз без стальной рамы, при использовании подручных средств.
Как подобрать?
Какой-либо строго определенной нормы габаритов инсталляционных каркасов не существует. В каждом конкретном случае выбор делается с учетом габаритов и конструктивных особенностей туалетной комнаты. При достаточном свободном пространстве можно задуматься об установке более крупных конструкций, включая даже биде.
При наличии в помещении капитальной стены стоит рассмотреть блочные модели инсталляционных каркасов. Часто требуется оборудовать нестандартное помещение в условиях ограниченного пространства. В таких случаях специалисты рекомендуют изучить размеры угловых конструкций.
Получается, что выбирать короб для последующего монтажа сантехники необходимо с учетом не только личных предпочтений. Речь в данном случае также идет об особенностях установки и подключения всех изделий. Так, к примеру, габариты инсталляции для встроенного унитаза подбирают с учетом расстояния от чаши до стены или предметов мебели. Данная величина должна составлять не менее 60 см, в противном случае использование унитаза будет некомфортным, поскольку ноги будут упираться в упомянутые препятствия.
Стандартные системы подходят для оснащения более просторных помещений. Чаша в таких случаях устанавливается в 18-20 см от короба. А упомянутое выше расстояние рекомендуется выдерживать со всех сторон сантехнического устройства.
Перед покупкой и началом монтажа следует тщательно изучить план туалетной или ванной комнаты. Это позволит выбрать самое удобное и наиболее подходящее место для сантехники и ее габариты
Стоит уделить особое внимание следующим моментам
- При стандартном монтаже каркаса возле стен туалетной комнаты можно выбирать как блочные, так и рамные модели. Их размеры подбираются с учетом габаритов сантехники и помещения.
- Если требуется установка сантехнической системы в небольшой комнате, на мансарде или же под окном, то следует рассматривать малогабаритные модели. Их высота не должна превышать 85 см.
- Для установки сантехники по двум сторонам от короба предназначены инсталляции с соответствующими креплениями (двусторонними) и размерами.
- При оборудовании помещений, в которых необходимо установить сразу несколько подвесных унитазов, выбирают специальные инсталляции. Речь идет о линейных конструкциях высотой от 115 см.
Подавляющее большинство каркасов имеют прямоугольную форму. При этом выбирать их следует с учетом соизмеримости параметров самого изделия и ниши. В тех случаях, когда короб оказывается больше, пустоты, как правило, заполняют материалами, имеющими звукоизоляционные свойства.
Стандартные габариты встроенных моделей унитазов имеют следующий вид:
- высота – от 35 до 45 см;
- глубина – от 50 до 60 см;
- ширина – от 30 до 40 см.
Невзирая на то, что приведенные параметры являются стандартными, они могут варьироваться.
Следует помнить, что сейчас компании-производители предлагают более чем широкий ассортимент моделей. Речь может идти о специальных детских унитазах, а также изделиях с увеличенными чашами. Помимо этого, выпускается сантехника для людей с ограниченными возможностями и большим весом. Естественно, все эти факторы будут определять выбор инсталляционных конструкций и их габариты.
Помимо всего перечисленного, следует принимать во внимание размеры сливного бачка. В подавляющем большинстве случаев толщина подвесных пластиковых устройств составляет 9,5 см, а их ширина – 0,5 м. Высота таких бачков, как правило, немного больше аналогичных параметров обычных моделей
Данный размер варьируется в пределах от 55 до 60 см
Высота таких бачков, как правило, немного больше аналогичных параметров обычных моделей. Данный размер варьируется в пределах от 55 до 60 см.
Выбирая каркас для монтажа встроенной сантехники, необходимо помнить о конструктивных особенностях различных типов систем. Так, рамные варианты имеют глубину в пределах 15-30 см (чаще речь идет о минимальном параметре). По высоте подобные модели могут быть от 85 до 140 см, а их предельная ширина – 60 см.
Также необходимо учитывать следующие габариты:
- центр канализационной трубы располагается в 22 см от уровня напольного покрытия;
- расстояние между монтажными отверстиями составляет от 18 до 23 см.
Минимальные габариты блочных инсталляций, как правило, идентичны аналогичным параметрам рамных конструкций. Их глубина может составлять от 10 до 15 см, а высота – до 1 метра. Также необходимо учитывать возможность раздельного монтажа встроенного бачка и чаши унитаза. Последняя в таких случаях крепится не в нише, а непосредственно к стене.
Подробнее об инсталляции для унитаза смотрите далее в видео.
Каких размеров бывают унитазы
Стандартные размеры унитаза рассчитаны на людей среднего роста и комплекции. Далеко не все такие. Да и унитаз с полочкой, который описан в ГОСТе, далеко не лучший выбор в плане ароматов. А еще, в магазинах сегодня большая часть импортной продукции.
И стандарты у них свои. Например, Европейский стандартный размер унитаза — 680*360*400 мм (это длина, ширина в самой широкой части и последняя цифра — высота).
Американцы пошли еще дальше — у них обычная «глубина» это 768 мм, ширина 380 мм, высота ободка над полом все такая же — 36-38 см. Как видите, стандарты разные, да и не все делают по стандартам. Запросы у людей разные и рынок пытается их удовлетворить.
Размеры напольных моделей
Как понимаете, напольные модели унитазов разные и размеры у них тоже различные. Приведем диапазон, но не гарантируем, что более узких или более широких нет. Скорее всего, если задаться целью, можно найти и те, и другие.
Компакт
Унитаз типа Компакт (с бачком, который крепится сзади) имеет следующие габариты:
- длина — 610-645 мм;
- ширина от 345 мм до 420 мм;
- высота от 370 мм до 395 мм.
Обратите внимание, что самые узкие чаши больше похожи на прямоугольник. Они не такие округлые, как мы привыкли
Пользоваться ими довольно удобно. Только могут быть проблемы при покупке крышки. Такая форма встречается нечасто.
Без бачка
Унитаз без полочки с навесным или отдельным бачком имеет следующие размеры:
- длина 435-460 мм (на 20 см меньше моделей Компакт!);
- ширина 360-400 мм;
- высота ободка от уровня пола 350-390 м.
Как видите, они более компактные, несмотря на название, которое дали предыдущему варианту. Но такие модели менее популярны, так как бачок надо крепить, а это дополнительная головная боль.
И раньше этот тип считался «пережитком», сейчас — это стильно и интересно. Есть очень интересные модели (правда, и стоят они интересно).
Моноблок
Есть еще напольные унитазы Моноблок. Они же в основном пристенные. Это те, у которых бачок и чаша неразъемные и одно является продолжением другого. Размеры унитазов Моноблок такие:
- длина — 665-720 мм;
- ширина (обычно бачок шире, но не всегда) — 360-420 мм;
- высота:
- от пола до верха крышки — 700-870 мм;
- от пола до ободка чаши — 360-390 мм.
Эти модели маленькими не назовешь. Возможно, поэтому у нас они не слишком популярны. Как ни крути, отдельно чашу и бачок заносить легче, чем всю конструкцию в сборе. Зато вероятность течи меньше.
Размеры подвесных моделей
У подвесных унитазов надо смотреть размеры самой чаши и инсталляции. Они, обычно, идут в комплекте. И, как правило, больше вопросов возникает именно с инсталляцией.
Собственно, размеры инсталляции зависят от планируемой нагрузки. Внешняя ненадежность и хрупкость обманчивы. Подвесной унитаз с усиленным каркасом может выдерживать вес до 400 кг, стандартные конструкции — до 200 кг, а суперпрочные — до 400 кг.
Размеры инсталляций для подвесных унитазов такие:
- высота — 1100-1250 мм;
- ширина 400-550 мм;
- глубина — 140-250 мм.
Это средние значения. Есть еще узкие инсталляции — они могут быть от 345 мм. Правда «грузоподъемность» их около 120-150 кг. А те, которые встречаются, чаще всего шириной около 50 см. Как видите, не слишком много места они занимают.
Теперь о размерах чаши подвесных унитазов. Она имеет такие габариты:
- длина 480-560 мм;
- ширина 356-430 мм.
Высота чаши подвесного унитаза может быть разной. Зависит от стиля. Есть чаши почти плоские, высотой 290-320 мм, есть средние — 340-365 мм. Причем вид у них самый разный: квадратные, округлые, овальные, суженные к низу или скругленные, больше похожие на шайбу.
Высота «выберется» автоматически. Будет она зависеть от габаритов чаши и расположения отверстия под канализационный выход в инсталляции. Вам надо будет только проследить, чтобы они были совместимы (одинакового размера и чтобы нижняя часть чаши не «лежала» на полу).
