Расчет трубы для теплого пола в комнатах
Если по строительным конструкциям внутрь проникает холод, вблизи от наружных стен вносят изменения в проект. Здесь укладка теплого пола выполняется с уменьшением расстояния между трубами. Для приведенного выше примера можно использовать формулу: 0,15/1,5 = 0,1 м.
Может быть интересно
Расстояние между трубами теплого пола изменяют при необходимости
На рисунках изображена конфигурация «улитка». Она предпочтительнее «змейки», так как углы поворота меньше. Это позволяет уложить водяной теплый пол с лучшим распределением тепла по площади помещения. Во втором варианте часть комнаты не будет прогреваться охлажденной водой. Но отвергать его полностью не стоит. Это пригодится, например, для участка, прикрытого ковром, журнальным столиком.
Какие существуют виды укладки водяного теплого пола
Чтобы не ошибиться, используют размеченный соответствующим образом лист. Его можно создать в графическом редакторе или другой подходящей программе. На картинке (ниже) видно, как с помощью такого инструмента составляется план для отдельной комнаты со скошенным углом. «Квадратом» отмечена область, где установка труб не нужна.
Монтироваться трубы будут проще при наличии такого чертежа
Основание и финишное покрытие теплого пола

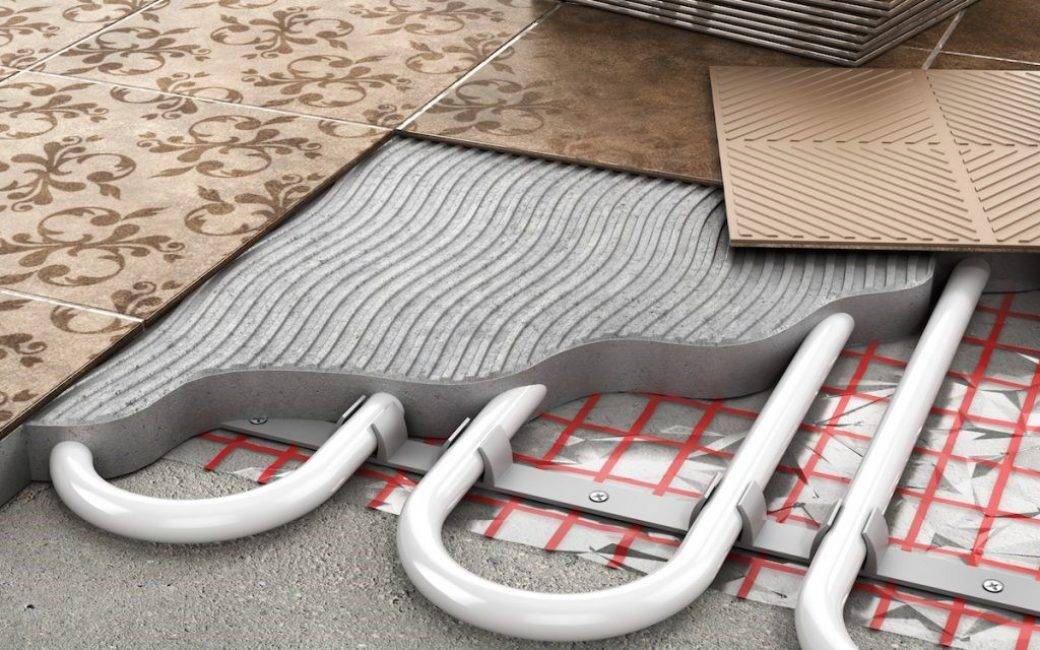

Покрытие теплого пола керамической плиткой
Водяной контур можно укладывать на бетонное или деревянное основание. В первом случае трубы вмуровываются в цементно-песчаную стяжку, которая способствует равномерному прогреву всей площади пола. Если основание деревянное, требуется использовать фольгу или алюминиевые пластины для рассеивания теплового излучения от труб.
Проектируя теплый пол, следует сразу определиться с типом финишного покрытия.
Это может быть:
- керамическая или керамогранитная плитка
- паркетная доска
- ламинат
- линолеум
- плитка ПВХ
Кафель и керамогранит – идеальный вариант, поскольку нагрев никак не сказывается на долговечности и технических характеристиках материала. Теплые плиточные полы уместны практически в любом помещении.
При выборе паркетной доски или ламината необходимо убедиться, что материал имеет маркировку о пригодности для обустройства теплых полов. В противном случае высок риск, что покрытие со временем рассохнется и покоробится.
Плитка ПВХ, линолеум при температуре свыше 30°С могут выделять вредные вещества – такие варианты покрытия пригодны для помещений, где предусмотрен умеренный нагрев.
Использование ковролина в комплексе с водяным полом не имеет смысла – материал блокирует тепло и при нагреве выделяет вредные вещества.
Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)
Схемы укладки: популярные варианты
Равномерность распределения тепла в комнате во многом зависит от способа укладки. Поэтому монтаж водяного теплого пола своими руками обязательно включает этап планирования.
Чаще всего применяют три монтажные схемы укладки:
- Змейка – предполагает размещение труб вдоль противоположных стен по типу волнистой линии. Она хорошо подходит для большинства комнат с небольшой площадью.
- Улитка – предполагает прокладывание труб по периметру комнаты, размещая через ряд и оставляя место для обратного хода. Каждый последующий круг постепенно сужается к центру. Благодаря такому способу укладки за счет высокой температуры подающей трубы можно существенно компенсировать снижение температуры обратного хода
- Комбинированная – сочетает элементы обеих схем.
Схема: системы укладки теплого пола
Монтажная схема создается по принципу разбивки комнаты на так называемые поля, между которыми предусматривается наличие компенсационных швов. Разделение на участки позволяет компенсировать температурное расширение.
Площадь одного участка при соотношении сторон 1:2 максимально может составлять 40 м2. Компенсационные швы представляют собой зазоры между соседствующими участками стяжки, а также примыкающих к ним стен.
Меньшим шагом выполняют укладку труб лишь в комнатах на первых этажах дома и участках помещений, примыкающих к наружным стенам дома, которые имеют наибольшие тепловые потери. При составлении монтажной схемы можно комбинировать два смежных шага.
При устройстве водных систем отопления роль теплоносителя выполняет вода, которая растрачивает тепло с каждым метром. Поэтому максимальная длина каждого контура должна быть не более 100 м, но оптимальным все же считается размер в 60-80 метров.
Теплый пол под бетонной стяжкой
При этом пограничное значение площади, охвачиваемое одним контуром, может быть не более 50 м2.
Совет: Для площади в 60 м2 лучше сделать два таких контура, поскольку насосу намного проще будет обслуживать два коротких контура, нежели один, но длинный.
Установка водяного пола
Коллектор
Прежде всего нужно определиться с местом для установки коллектора
Это очень важно, потому что именно к нему тянутся все контуры. Как правило, это устройство монтируют в стену и прикрывают дверцей, что выглядит, как шкафчик
Расположение коллектора должно предполагать одинаковую протяженность труб из каждой комнаты, поэтому лучше приблизить его к самым длинным коллекторам. Устанавливают устройство выше уровня пола, но при этом не отводят трубы вверх. Это делается для того, чтобы не возникали проблемы в воздухоотводной системе.
Коллектор и схема работы водяного теплого пола
Раскладка трубопровода
Трубопровод можно раскладывать разными способами: параллельно, петлей, спиралью и так далее. На качество отопления это не влияет. Укладочный шаг должен быть от десяти до сорока сантиметров в зависимости от расчетов. Нужно учесть, что от стены до трубы минимальное расстояние должно составить 8 см.
Если положить водяной теплый пол параллельным способом, то желательно начинать укладку от оконных проемов или наружных стен, потому что при таком способе самая высокая температура – в начале трубы. Вообще, он рекомендуется для небольших помещений.
А вот спиральный вид укладки, наоборот, можно использовать в больших комнатах, потому что в этом случае возвратная и подающая части расположены параллельно друг другу. Поэтому ни одна из труб не успевает остывать, так как теплая компенсирует остывшую.
Раскладка трубопровода
Монтирование
При установке водяного теплого пола необходимо уложенные трубы как следует закрепить. Если вы применяете бетонный способ, тогда они крепятся к арматурной сетке пластиковыми хомутами, если основа пенополистирольная, то на этих плитах есть специальные пазы, в которые вставляются теплораспределительные пластины, а сверху трубы, закрепляющиеся защелками. При деревянной основе – крепление такое же или при помощи шурупов.
Старайтесь соблюдать крайнюю осторожность, так как слишком тугое прижатие может деформировать трубу. Крепежные элементы устанавливаются на расстоянии одного метра
Не доставайте сразу всю трубу, лучше по мере ее монтирования, чтобы избежать сильных изгибов, которые, опять-таки, приводят к утрате прочности и, следовательно, возможен разрыв трубы.
После того как трубы уложены, подключите их к коллектору при помощи обжимных фитингов. Начало трубы соединяется с подающим выходом коллектора, поэтому количество их должно совпадать. Другой конец трубопровода соединяется с возвратным коллектором.
Окончательные работы
По завершении установки надо проверить систему на прочность. Для этого залейте в трубопровод воду под давлением пяти−шести бар на сутки и проведите тщательный осмотр. Ни одна труба не должна протечь и вздуться. Если это произошло, следует заменить поврежденные участки, если все благополучно, смело устанавливайте напольное покрытие.
Видео о том, как сделать водяной теплый пол
При деревянной основе укройте трубы вспененным полиэтиленом, при пенополистирольной – сразу покрытие, а при бетонной – сделайте стяжку. Слой цементного раствора должен подниматься над трубами на пять сантиметров. На каждые 4−6 метров необходимо делать деформационные швы. Они должны быть глубиной на две трети бетона и проходить вдоль и поперек. Нужно это для того, чтобы при нагреве системы стяжка не расширялась.
Чтобы цементный раствор прослужил вам долгое время, укройте его материалом, который не пропускает влагу и предотвращает испарение. В первые десять дней нужно пару раз в день смачивать пол водой. Полное высыхание происходит примерно через месяц.
Водяные полы в домах из дерева
Особенности обогрева деревянного пола
Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:
При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы
- Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
- Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.
Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать
- Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.
Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу
- Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.
Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка
Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.
Как можно сделать основание?
Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?
При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП
Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.
Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.
Для этого применяют такие приспособления:
| Иллюстрация | Способ укладки системы водяного обогрева |
| Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП:
| |
| Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется. | |
| Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично. |
Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.
Сборное основание из ламинированной ДСП, готовое к укладке труб
ПОДКЛЮЧАЕМ ТЕПЛЫЙ ПОЛ
Теплый пол — система низкотемпературного инфракрасного отопления. Работает собственно так, как и называется — подогретый пол подогревает воздух. Система модная, современная и каждый домовладелец считает своим долгом запихнуть ее куда можно или нельзя. Относительно теплого пола следует понять следующее: пол должен быть теплым, а не горячим. Комфортная температура 22-24 градуса. Горячий пол 26 градусов и более, уместен в ванной комнате и прихожей — что бы обувь сохла. В других местах горячий пол вызывает дискомфорт.
Не факт, что комфортной температуры теплого пола в Ваших условиях хватит для обогрева Вашего помещения. Поэтому совместно с теплым полом рекомендуется предусмотреть радиаторы отопления на тех местах где они должны стоять, т.е. под окнами, хотя бы несколько. Иначе может получится так, что пол-зимы Вам придется ходить не по теплому, а по горячему полу.
Вот как работает теплый пол.
Система «теплый пол» имеет змеевик, проложенный в полу (розовый). Змеевик имеет собственный циркуляционный насос, который обеспечивает непрерывную циркуляцию воды по змеевику. Регулировкой температуры воды в змеевике занимается смесительный клапан.
Как это работает? Предположим, смесительный клапан установлен на 26 градусов. С одной стороны на вход клапана подана вода с температурой 70 градусов (красная стрелка) из системы отопления. С другой стороны на смесительный клапан подана вода температурой 20 градусов (розовая стрелка) из змеевика. Клапан смешает воду так, что бы на входе в змеевик было ровно 26 градусов. Избыток воды забранный из системы отопления при смешении сливается обратно в систему (синяя стрелка).
Подобная схема сборки теплого пола весьма жизнеспособна и недорога. Так что перед приобретением дорогущего смесительного узла для теплого пола, подумайте, так уж это необходимо?
Теперь подключим теплый пол к системе отопления.
Кстати предложенная схема теплого пола имеет ручное управление (т.е. она не термостатирована). Управление температурой теплого пола осуществляется вращением регулятора смесительного клапана и, как правило, этого абсолютно достаточно.
А можно ли теплым полом управлять автоматически по температуре воздуха? Конечно можно, но существенные финансовые затраты на подобное управление должны быть хорошо обоснованы.
Вот теперь у нас действительно все работает как надо!
Как видите от одного источника тепла (котла с или без гидрострелки) с температурой 70 градусов мы запитали сразу все тепловое оборудование: и радиаторы и теплые полы и бойлер ГВС.
Предложенные схемы принципиальные, т.е. они показывают принцип построения системы отопления на твердотопливных котлах, опуская собственно техническое исполнение решений.
А почему, собственно 70 градусов в котле? Температура должна быть выше 60, но ниже 80. Выше 60, что бы избежать конденсатообразования в котле, а ниже 80, что бы был запас на заброс температуры до нормального ограничения пластиковых труб — 92 градуса. Предложенных 70 градусов обычно хватает на все случаи жизни зимой и летом.
А вот модное «погодное регулирование», имеющееся в некоторых котлах, это всего лишь изменение температуры в котле на несколько градусов при изменение заборной температуры. И, как Вы сейчас понимаете, никакой роли оно не играет.
И еще один важный момент. У котла есть минимальная мощность. Минимальная мощность котлов Пеллетрон: U25, 35, 25 — 3 кВт, а U60 — 5 кВт. Если Вы вообще прекратите расход тепла системой отопления, то котел не сразу, но все равно закипит.
Для того, чтобы этого не случилось, обеспечьте гарантированное потребление тепла выше указанного. Для этого: поставьте 1-2 радиатора на полный проток (без головок или выкрутив головки на максимум), установите полотенцесушители в ванных и туалетах, не относитесь рьяно к изоляции трубопроводов, коллекторов и прочих элементов системы отопления.
Обычно этих мероприятий вполне достаточно для обеспечения расхода тепла выше минимума.
Для создания комфортных условий все чаще владельцы особняков и квартир стремятся к обустройству инновационных теплых полов, одна из разновидностей которых функционирует, благодаря подаче в уложенные определенным образом трубы воды, нагретой до определенной температуры
В этом случае важно грамотно подобрать котел для водяного теплого пола, отвечающий всем требованиям и подходящий для конкретных условий
Водяное напольное отопление в квартире
Напольное отопление – комфорт в доме
Это связано с тем, что у горячей воды или теплоносителя при прохождении через контур понижается температура, что будет доставлять дискомфорт соседям. Кроме того, снижается давление в системе.
В тех регионах, где нет запрета на монтаж гидравлического напольного контура в многоквартирных домах, проект требуется предоставлять на экспертизу – специалисты выдают разрешение только убедившись, что работа центральной системы отопления или ГВС не пострадают.
Техническое решение для квартиры
Технически обустройство водяного напольного отопления возможно с обязательной установкой насосно-смесительного узла, который позволит сохранять давление в системе. Могут быть ограничения на материал изготовления труб – пропиленовые и металлопластиковые нельзя устанавливать, если в системе отопления многоквартирного дома задействован струйный насос (элеватор).
Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)
Выбор труб и их укладка
Для водяного тёплого пола подходят следующие виды труб:
- Медные;
- Полипропиленовые;
- Полиэтиленовые PERT и PEX;
- Металлопластиковые;
- Гофрированная нержавейка.
У них есть свои сильные и слабые стороны.
| Характеристика Материал | Радиус изгиба | Теплопередача | Упругость | Электропроводность | Срок службы* | Цена за 1 м.** | Комментарии |
| Полипропилен | Ø 8 | Низкая | Высокая | Нет | 20 лет | 22 р | Гнутся только с нагревом. Морозостойкие. |
| Полиэтилен PERT/PEX | Ø 5 | Низкая | Высокая | Нет | 20/25 лет | 36/55 р | Не выдерживают перегрева. |
| Металлопластик | Ø 8 | Ниже среднего | Нет | Нет | 25 лет | 60 р | Изгиб только со спецоборудованием. Не морозостойкие. |
| Медные | Ø3 | Высокая | Нет | Есть, требует заземления | 50 лет | 240 р | Хорошая электропроводность может вызвать корродированние. Требуется заземление. |
| Гофрированная нержавейка | Ø 2,5-3 | Высокая | Нет | Есть, требует заземления | 30 лет | 92 р |
Примечание:
* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.
** Цены взяты с яндекс.маркета.
Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.
Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:
- Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
- Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.
Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.
Есть общепринятые стандарты, на которые ориентируются профессионалы:
- Шаг – 20 см;
- Длина трубы в одном контуре не более 120 м;
- Если будет несколько контуров, то их длина должна быть одинакова.
Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.
ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора
Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты
Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.
Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.
Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке. Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.
Материалы для водяного теплого пола
Труба
Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания
Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм
Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.
Коллектор (распределительный шкаф)
Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.
Важные моменты.
Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы).
Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других
Это важно, т.к. разные помещения по разному прогреваются
У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.
Утеплитель
Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.
Фитинги и расходники
Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.
- Для монтажа оконцовок труб берутся «евроконусы».
- Для утепления труб — изоляция из вспененного полипропилена.
- Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
- Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
- Гидроизоляционная пленка.
- Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.
Принципы укладки
Перед тем как приступить к закупке материалов, а затем и монтажу, необходимо провести расчеты. В настоящее время существует много онлайн-сервисов, которые предлагают калькуляторы. Достаточно ввести запрашиваемые данные, система сама произведет расчеты.
Для расчетов обычно берут стандартные проверенные опытом числовые значения, которых нужно будет придерживаться независимо от технологии монтажа и специфических условий.
Необходимо будет понять в каком помещении какая тепловая нагрузка планируется. Если установить эти параметры невозможно, стоит исходить из максимальной в каждом помещении. Возможная тепловая нагрузка повлияет на шаг раскладки труб. Обычно он составляет не менее 10-15 см, поскольку более близкое расположение могут привести к образованию заломов. Если предполагается, что полы в отдельной комнате будут держать невысокую температуру шаг можно изменить — до 60 см.
Полезные советы:
- один контур не стоит распределять на два помещения;
- для помещения, площадь которого 30-40 м2 необходимо смонтировать два контура, одного будет мало;
- одна сторона контура не должна превышать в длину 8 м;
- необходимо использовать демпферную ленту, чтобы снизить деформацию при тепловом расширении.
Для небольших помещений (не более 5 м2), которые располагаются в непосредственной близости возможно монтировать один единый контур. Например, это ванна и туалет. Часто в домах оборудуются огромные ванные комнаты (более 10 м2). В этом случае выполнить единый контур не получится.
