Коллектор (смесительный узел) для водяного теплого пола

Достоинства и недостатки коллекторов теплого пола

Наглядность подключения теплого пола

К достоинствам и недостатком коллекторов следует отнести:

  • эффективное распределение потока теплоносителя по всем петлям теплого пола;
  • возможность перекрыть поток на отдельных петлях, или изменить режим подачи;
  • простота и удобство регулировки режима обогрева;
  • наглядность подключения, возможность визуально определить количество петель;
  • простота ремонта или замены устройства;
  • возможность изменить количество петель, подключая новые контуры или устанавливая дополнительные узлы.
  • регулировка режима требует некоторого опыта — водяной теплый пол обладает большой инерцией и не сразу реагирует на изменения режима подачи теплоносителя;
  • количество петель, которые можно подключить к коллектору, конструкционно ограничено;
  • при выходе из строя клапанов, регуляторов или соединительных элементов возможны протечки;
  • стоимость коллектора довольно высока по сравнению с ценой обычных комплектующих для отопительных систем.

Недостатки коллектора — это, скорее, особенности его конструкции. Как правило, пользователи относятся к ним именно с этих позиций. Если подключение и эксплуатация производятся без нарушений, проблем с коллектором не возникнет. В любом случае, обойтись без этого узла невозможно, поэтому, правильнее относиться к его свойствам с пониманием.

Состав коллекторной группы

Сам по себе коллектор является лишь отдельной частью коллекторного узла (или группы). В ее состав входят следующие элементы:

коллектор подачи

К нему подключается общий трубопровод с горячим теплоносителем и петли теплого пола, в которые поступает горячий поток;

коллектор обратки

Этот элемент выполняет обратную функцию — в него поступает остывший теплоноситель, прошедший по всей длине каждой петли. После этого жидкость поступает на повторную подготовку;

циркуляционный насос

Он обеспечивает рабочее давление в системе теплого пола. Иногда можно обойтись без него, если количество и длина петель невелики, а питание теплого пола производится от собственного котла. В таких случаях может быть достаточно давления от насоса, встроенного в котел;

устройства для регулировки режима нагрева

На прямом коллекторе над каждым выходом стоят расходомеры, а на обратке — вентили. Иногда на входе ставят клапаны с сервоприводом, способные производить регулировку в автоматическом режиме;

узел смешивания

Иногда он устанавливается отдельно, но чаще всего присутствует в составе коллекторной группы.

Перечислены только самые основные элементы. Кроме них могут присутствовать измерительные приборы, клапаны для удаления воздуха и другие дополнительные элементы. Рекомендуется приобретать коллекторы, оснащенные группами безопасности. Они состоят из сливного клапана (со штуцером под шланг), а также с автоматическим воздухоотводчиком. Группы безопасности должны присутствовать на обоих коллекторах — прямом и обратном.

Узел смешивания

Производит подготовку теплоносителя

Одним из важнейших элементов коллекторной группы является узел смешивания. Он производит подготовку теплоносителя — смешивает горячую жидкость с более холодной обраткой. Как правило, из котла поступает слишком горячий теплоноситель. Для того, чтобы обеспечить заданную температуру, в поступающую жидкость подмешивают некоторое количество более холодного потока.

Этот процесс можно организовать двумя способами:

  • с помощью трехходового клапана. Он подключается в прямой и обратной линиям, а на выходе получается жидкость с нужной температурой. Клапан регулирует пропорции смешивания по сигналу с датчика температуры. Возможна установка с сервоприводом, обеспечивающим полную автоматизацию процесса регулировки;
  • с помощью двухходового клапана. Принцип работы — изменение производительности прямой линии, которая смешивается с обраткой. Чем меньше напор, тем холоднее теплоноситель.

Схемы смешивания на трехходовом клапане считаются более надежными и стабильными. Они работают автоматически и требуют лишь установки нужного режима смешивания. Дополнительная регулировка производится только для изменения нагрева и производится в рабочем порядке.

Механизм работы узла

Смесительный прибор выполняет не только функции по регулировке температуры воды в линии. Он еще отвечает за нормальное ее движение по цепи. Прибор включает в себя предохранительный вентиль и круговой инжектор. Последний элемент обеспечивает нормальную циркуляцию носителя в системе нагрева пола с необходимой для этого скоростью. Этот момент важен для полного и равномерного прогрева поверхности.


Циркуляционный инжектор отвечает за равномерное распределение теплого носителя в контуре водяного пола

Клапан предохранения отвечает за смешивание воды в контуре. При поступлении кипятка на вход, он открывает поступления из обратной цепи, пока горячая вода не смешается с холодным носителем из нее. После этого он прекращает подачу кипятка.

Нужно сказать, что смесительный узел всегда монтируют на участке перед входом в контур подогрева. Однако непосредственное место его нахождения может быть где угодно. В некоторых случаях целесообразно установить прибор прямо в том же помещении, где проходит система. Обычно так делают в многоквартирных домах. Иногда уместно поставить его в общей котельной. Этот вариант, пожалуй, станет предпочтительным для частных коттеджей. Если предусмотрено несколько помещений с подогревом пола, обычно распределители помещают в каждой из комнат либо устраивают один общий коллектор в подходящем для этого месте.


При самостоятельной установке смесительного узла, составьте схему его монтажа

Все различия в принципе работы смесителей определяют вентили предохранения. Самыми распространенными из них считают клапаны на два и три положения.

Как собрать коллектор своими руками

Напрямую подключить теплый пол своими руками к котлу невозможно. Для этого нужен коллектор с вентилями. Он устанавливается в шкаф, а от него начинается разводка трубопроводов. К коллектору обеспечивается доступ только одного человека, который будет обслуживать систему.

Ассортимент коллекторов в магазинах довольно большой, но часто трудно выбрать подходящий для своей системы отопления. Кроме того, распределительный прибор нужен на каждом этаже частного дома, что приводит к значительному росту расходов. Самодельный коллектор для теплого пола является правильным решением, позволяющим сэкономить значительную долю средств.

Подключение

Поскольку у отопления есть подающая и возвратная ветки, коллектор должен состоять из подключенных к ним двух гребенок. В местах соединений устраиваются ответвления для слива воды и удаления воздуха из труб.

Коллектор собирается по числу подключаемых петель. На каждом выходе, расположенном сверху или снизу гребенки, устанавливаются краны, обеспечивающие отключение отдельных контуров при работающем остальном отоплении. Расстояние между ними рекомендуется сделать 10-20 см.

Изготовление коллектора

Перед тем как собрать коллектор для теплого пола надо разобраться с назначением каждого элемента. Гребенки рекомендуется делать своими руками из трубы квадратного сечения. К ним привариваются круглые патрубки с резьбой для подключения к котлу и к контурам. Для этого сначала делается разметка, потом высверливаются отверстия, а затем крепятся патрубки. Все места соединений тщательно обвариваются. На одном из торцов делается заглушка.

Окалину сбивают, коллектор зачищают и красят масляными составами. На рис. ниже изображен простой коллектор на 3 петли. В красный цвет покрашены гребенка и трубы подачи теплоносителя из котла, а синим – обратные, по которым охлажденная вода поступает на подогрев.

Распределительный коллектор, сделанный своими руками

Сверху на гребенках подключаются воздухоотводчики, а в нижней части устанавливаются заглушки для сброса шлама. Каждый контур можно перекрыть вентилями, которые также служат для регулирования температуры и давления.

Распределительный коллектор предназначен для управления небольшой системой, служащей дополнительным отоплением. Он будет значительно сложнее, если его использовать для системы основного отопления в большом доме.  Сборка коллектора из полипропиленовых труб намного проще, но таким образом изготавливаются простейшие модели.

Коллектор своими руками из полипропиленовых труб

Сборка коллекторного узла

Коллектор теплого пола содержит приспособления, обеспечивающие эффективную работу системы. На каждом контуре обязательно должны быть управляющие вентили. Для сложной системы целесообразно установить автоматические регулировочные клапаны.

Обычно они работают в постоянном режиме, расход теплоносителя изменяется только на главном подающем входе. Для площади дома до 200 м ² используют двухходовые клапаны. Их преимуществом является плавная регулировка. Клапаны часто забиваются. Поэтому их устанавливают на разъемных муфтах («американках»), чтобы можно было снимать для чистки.

Более сложным устройством является трехходовой клапан. Он обеспечивает смешивание потоков прямой и обратной подачи воды, поддерживая на выходе заданную температуру. Внутри него расположена подвижная перегородка, регулирующая подачу воды из двух входных труб. Устройство используется во всех сложных системах с автоматическим регулированием работы большого количества контуров. Его достоинством является значительная пропускная способность.

При малейшем повороте крана температурный режим системы изменяется. Регулировка может быть ручной и автоматической. Трехходовой кран часто совмещают с сервоприводом, работающим от датчика температуры воздуха на улице. При изменении погоды температура в помещениях поддерживается постоянной. Как только происходит похолодание, сигнал от датчика погоды поступает в блок управления и температура теплоносителя повышается.

Критерии выбора

Выбирая распределительный коллектор отопления для системы напольного обогрева, необходимо заранее знать, сколько контуров планируется подключить. Рекомендуется выбрать устройства с запасом на один-два выхода, чтобы иметь возможность скорректировать проект системы и разбить протяжённый контур на две ветки либо подключить дополнительное оборудование (манометр, термометр). На один коллектор можно подключить не более девяти петель, если контуров больше, устанавливают два и более распределительных блока.

Максимальный размер гребёнкиИсточник sgon24.ru

Далее следует обратить внимание на материал изготовления гребёнки. Надёжными и долговечными являются корпуса из нержавеющей стали, хромированной или никелированной латуни, бронзы. Рекомендуется отдать предпочтение изделиям, изготовленным по российским ГОСТам, или продукции известных производителей, имеющей сертификат соответствия европейским стандартам

Каждую гребёнку следует внимательно осмотреть для выявления возможных изъянов – трещин, коррозии, дефектов поверхности.

Рекомендуется отдать предпочтение изделиям, изготовленным по российским ГОСТам, или продукции известных производителей, имеющей сертификат соответствия европейским стандартам. Каждую гребёнку следует внимательно осмотреть для выявления возможных изъянов – трещин, коррозии, дефектов поверхности.

В список надёжных марок входят: Kermi, Valtec, Rehau, Valliant, Rossini, FIV. При покупке фирменных изделий желательно брать готовые укомплектованные коллекторные блоки, чтобы не переплачивать за отдельные детали и избежать проблем, связанных с несовместимостью элементов от разных производителей.

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе.

На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы.

В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы.

В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное.

Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе.

Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления.

Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола.

Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления.

Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника.

Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.

Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их.

Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

Запорная арматура– монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.

Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант.

Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

Части коллекторного шкафа

Коллекторный шкаф для водяного теплого пола входят две главные составные части:

  • Насосно-смесительный узел;
  • Коллекторный блок.

Насосно-смесительный узел

В насосно-смесительном узле происходит смешивание горячей воды поступающей в систему водяного теплого пола, с остывшей водой уже прошедшей через трубопровод системы. Смешивание происходит благодаря крыльчаткам насоса.

Насос подает смешанную теплую воду в трубопровод системы. Вода, проходя по трубопроводу, отдает тепло помещению и охоложенная поступает обратно в насосно-смесительный узел коллекторного шкафа.

Ручная настройка тепловой мощности производится балансировочным клапаном. Балансировочный клапан регулирует расход остывшей воды в системе. Для обогрева небольшого помещения балансировочный клапан открывается, для большого помещения закрывается.

Температуру в системе регулирует термоголовка, а контролирует температуру термодатчик. Термоголовка открывает или закрывает клапан на магистрали, подающей горячую воду.

При прекращении подачи воды открывается перепускной клапан и вода циркулирует через свободный байпас.

В простой сборке коллекторного шкафа температура пола регулируется вручную. Для автоматической регулировки применяются сервоприводы вместе с комнатными термостатами. Сервопривод получает сигналы с термодатчика и в автоматическом режиме закрывает или открывает клапан обратного коллектора, и движение по трубопроводу пола регулируется.

За регулировкой воды поступающей в трубопровод системы и воды, из трубопровода возвращающейся отвечает коллекторный блок коллекторного шкафа.

Коллекторный блок

Коллекторный блок собирается из двух рядов байпасов. Один ряд байпасов регулирует поток теплой воды, второй ряд регулирует поток остывшей воды. Первый ряд называется прямой ряд коллекторов, второй – ряд обратных коллекторов.

Характеристики насосно-смесительного узла

  • Максимальное рабочее давление: 10 Бар;
  • Максимальная температура воды: 90°C;
  • Рабочий диапазон температуры: 20-60 °c;

Характеристики коллекторного блока

  • Диаметры труб: 1” (Дюйм) или дюйм с четвертью;
  • Количество входов/выходов от 3 до 12;
  • Давление рабочее 10 Бар;
  • Максимальная температура воды 120°C.

На этом все! Ходите по теплому полу!

  • Полистирольная система теплый пол
  • Обогрев пола в квартире и доме: типы обогрева полов
  • Стяжка для теплых полов: варианты, толщина и растворы
  • Три применения нагревательного кабеля: обогрев кровли, пола и труб
  • Бетонные и настильные системы теплого пола

Коротко о главном

Оснащение коллекторного блока должно соответствовать требованиям к функциональности системы. Коллекторное устройство обеспечивает равномерный нагрев отопительных элементов и постоянную температуру в помещении. Изготавливается из следующих материалов: полипропилена, латуни и стали.

Состоит коллектор из системы, к которой подключают резьбовые элементы, фитинги или регулировочные вентили. Монтаж коллектора производится в специальный шкаф или же применяют кронштейны.

Наряду с ним используют смесительный узел.

Долговечность гребёнок напрямую зависит от материала и качества изготовления. Можно приобрести готовый укомплектованный распределительный блок или самостоятельно смонтировать его из отдельных элементов.

Коллекторный шкаф

Тем, у кого отопительное оборудование вынесено в отдельное помещение, этот элемент может быть и не нужен. Но всем остальным все элементы — кучу труб, насос, коллектор — желательно где-то прятать. Для этого есть специальные коллекторные шкафы (называют еще распределительный шкаф) — изделия из металла с дверцей, в которых часто уже имеется крепежная арматура.

Коллекторный шкаф. Необязательная деталь, но очень удобно в нем прятать все устройства

Коллекторные шкафы бывают наружные (ШРН) и встраиваемые (ШРВ). В боковых панелях часто делают перфорацию, что позволяет легко делать отверстия в тех местах, где это необходимо. Многие модели имеют регулируемые ножки, которые позволяют изменять их высоту. Встраиваемые коллекторные шкафы могут изменяться могут и в глубину за счет подвижной рамки. Чтобы определиться с размерами коллекторного шкафа, нужно знать монтажные размеры всего оборудования, которое вам нужно будет туда поместить. Определитесь также с направлением открывания дверки. Есть модели со съемной дверкой, некоторым понравятся они.

Крепятся шкафы к полу через ножки, или к стене через заднюю стенку (есть специальные отверстия). Встраиваемые модификации также имеют распорные крепления, которыми можно зафиксировать короб в нише.

Вот так может выглядеть он с коллектором

Если говорить о материале, из которого изготовлены шкафы — это оцинковка, окрашенная порошковым методом. В целом оборудование выглядит прилично, и даже в жилой комнате вид не испортит

При покупке, естественно, обратите внимание на равномерность нанесения краски и толщину металла. Хоть механические нагрузки и небольшие, но все-таки стенки не должны быть слишком тонкими

Особенно это касается наружных коллекторных шкафов.

А это как его можно встроить

Пример монтажа пластикового коллектора Uponor в коллекторный шкаф заснят на этом видео.

Строение смесительного узла

Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.

Схема на трехходовом клапане

Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.

Принцип работы трехходового клапана

Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.

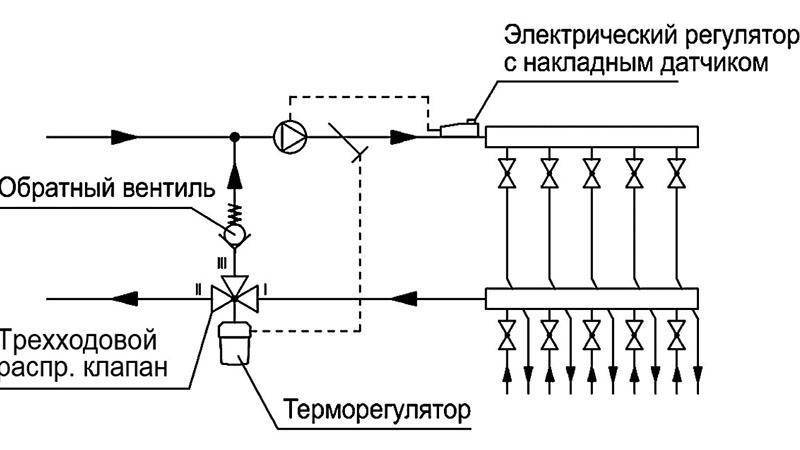

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола

После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане

Схема смесительной группы для теплого водяного пола на трехходовом клапане

Работает все так:

  • От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
  • Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
  • В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
  • Трехходовой клапан перекрывает подачу холодной воды.
  • В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.

Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.

Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода

Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).

Схема на двухходовом клапане

Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.

Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).

Схема смесительного узла на основе двухходового клапана

Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.

Смесительные клапаны

С учетом необходимого эффекта есть различные способы подключения. Каждый из них в обязательном порядке подразумевает установку смесительных клапанов. Эти приборы необходимы для соединения горячей и холодной воды. Последняя подается из контура отопления, первая — из котла. Регулировать систему можно автоматически либо вручную, что требует дополнительной установки управляющего сервопривода. Бывает два типа смесительных клапанов.

Двухходовый сервопривод

Этот сервопривод также называется питающим. Его основное отличие от обычных вентилей состоит в возможности проводить воду только в одном направлении. При неверном обратном монтаже клапана он начинает неправильно функционировать и быстро выходит из строя.

“Питающий” – проводит воду только в одно направление

В качестве запорной части для него используется шар или специальный шток. Регулировка производится либо разворотом шара, либо перемещением штока. Для проведения этих манипуляций применяются электроприводы.

Самый популярный способ — термостатическая головка, оборудованная водяным датчиком, который производит регулярный контроль за температурой теплового носителя. С учетом полученных данных головка включает или отключает клапан. Так, из обратки теплоноситель подается регулярно, а из котла — только по мере надобности.

Принцип работы устройства объясняет основное преимущество коллектора, который оборудован питающим клапаном. Полы с этим оборудованием не перегреваются, это значительно увеличивает их время службы. Невысокая пропускная возможность клапана создает плавную регулировку температуры теплоносителя, значительные скачки в этом случае исключаются.

Питающие клапаны характеризуются легкостью в монтаже и последующей эксплуатации. Они довольно часто находятся в схеме самодельных коллекторов для теплого пола, но имеют некоторые ограничения в применении. Двухходовые устройства не советуют ставить в системах, которые работают в помещениях размером более 250 квадратных метров.

Трехходовые системы

Трехходовые элементы устроены по-другому. Это оборудование объединяет в себе работу перепускного подающего клапана и байпасного вентиля. Клапан состоит из корпуса с одним подающим и двумя выводными отверстиями. Для регулирования применяется или вращающийся шар, или специальный шток.

Особенность этого типа устройства состоит в том, что регулировочная часть перекрывает поток полностью, а распределяет поступающую воду, перемешивая ее. Температура корректируется автоматически, для этого клапан имеет приводную систему, принимающую сигналы с разных датчиков.

Подобные клапаны имеют сервоприводы

Как правило, трехходовые клапаны оборудуются сервоприводами, которые управляются термостатическими датчиками или погодозависимыми контроллерами. Сервопривод активирует запорный механизм, устанавливающийся в требуемое положение для получения необходимого показателя нагретого теплоносителя и обратки.

Погодозависимые контроллеры требуются для регулирования мощности системы с учетом погоды. Например, во время сильного похолодания помещение начнет остывать намного быстрей, то есть системе отопления будет гораздо трудней выполнять работу.

Чтобы облегчить задачу, нужно повысить затраты теплового носителя и увеличить температуру. К основным недостаткам трехходовых элементов относится значительная пропускная возможность. При этих условиях даже незначительное смещение в регулировке может привести к резкому изменению температуры воды.

Трехходовые элементы применяются для коллекторов, установленных в помещениях размером более 250 кв. м и систем с большим количеством контуров. Более того, они используются для конструкций, которые оборудованы погодозависимыми датчиками, определяющими требуемую температуру пола учитывая атмосферные условия.

Принцип работы коллектора

Коллектор отопления представляет собой металлическую гребенку, на которой устанавливаются выводы. Они обеспечивают соединение распределителя и приборов отопления. Коллектор может устанавливаться разных размеров, также при необходимости его можно нарастить.

Металлические гребенки оснащаются запорной арматурой. Она распределяет и регулирует подачу тепла ко всем контурам отопительной системы. На выходе коллектора отопления могут монтироваться два вида кранов:

  • регулировочные; они дозируют подачу теплоносителя;
  • отсекающие; они позволяют полностью отключить подачу горячей воды от контура.

Устройство коллектора отопления. Нажмите на фото для увеличения.

Кроме кранов коллектор комплектуется воздуховыпускными и сливными клапанами. Здесь же принято размещать тепловые счетчики.

Несколько коллекторов системы отопления лучше объединять в один блок. Одна из гребенок используется для подачи горячей воды, другая устанавливается на обратку. Для каждого коллектора требуется свой набор арматуры.

Частные многоэтажные дома требуют иного подхода. Для отопительного контура каждого этажа монтируется отдельный распределительный коллектор отопления. Благодаря автономной работе контура можно устанавливать на каждом этаже оптимальный температурный режим. Таким образом, удается значительно снизить расходы. Отключить отопление на одном из этажей не будет проблемой, при этом поддерживать тепло можно только в определенных комнатах. Подключать через коллекторную систему распределения можно не только радиаторы, но и систему теплый пол.

Основным моментом в организации этой отопительной системы будет подвод отдельных труб с теплоносителем к каждой батарее. Монтаж в доме коллектора сопровождается серьезными финансовыми затратами. Однако впоследствии они окупятся при эксплуатации системы отопления. К тому же можно будет сделать быстрый ремонт любого радиатора или контура. Достаточно перекрыть краны соответствующей ветки и можно заниматься обслуживанием целой группы приборов.

Назначение смесительных узлов

Прежде всего, надо отметить, что применяют смесительный узел для водяного
теплого пола, поскольку и в системе нагрева пола, и в радиаторах течет одинаковый теплоноситель.

Система теплоснабжения обычно состоит из:

  • нагревательного котла, в котором греется вода;
  • одного контура с высокотемпературными батареями;
  • нескольких контуров, входящих в конструкцию теплого пола.

Котел, входящий в систему, нагревает теплоноситель до температуры, необходимой для функционирования радиаторов, обычно это 95 °С, но в некоторых случаях 85 и даже 75°С. В соответствии с санитарными нормами, температура на напольной поверхности не может быть больше 31°С. Ограничение связано со многими причинами, в том числе с комфортным передвижением по дому.

С учетом высоты стяжки, в которую вмуровывают трубопроводы системы обогрева, а также типа и параметров материала пола температура рабочей среды в трубах составлять должна не больше 55 градусов. Отсюда ясно, что не следует направлять в отопительный контур горячую воду прямо из котла, поскольку она имеет чересчур высокую температуру.

Поэтому с целью понижения степени нагрева рабочей среды на входе в контур производят монтаж смесительного узла теплого пола. В нем происходит смешивание потоков теплоносителя с разными температурами. В результате его температура понижается, и вода подает в отопительный контур.

Нередко владельцев недвижимости интересует, всегда ли для теплого пола нужен смесительный узел, и когда его можно не устанавливать. Специалисты утверждают, что такое вполне возможно. Если обустройство теплоснабжения в доме предусматривает использование низкотемпературных контуров, а агрегат нагревает воду только до нужной температуры для отопительной системы, тогда можно не монтировать узлы подмеса.

Примером является применение воздушного теплонасоса. Если нагревательный котел подает воду не только в конструкцию пола с обогревом, но и для принятия душа с температурой 65 – 75°С, тогда теплый пол без смесительного узла эксплуатировать нельзя.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
