Вытяжка для мангала в беседке из металла

Советы по эксплуатации

Перед началом готовки лучше просто сжечь несколько дров или углей. Так вытяжка прогреется до нужно температуры, и внутри нее образуется достаточно давления, чтобы выводить впоследствии все продукты горения и жир.

Заглушку или жировую прослойку обязательно нужно мыть каждый раз после использования. В противном случае на сетку налипает жир, а на него – сажа. Из-за этого происходит засорение, которое негативно сказывается на тяге и давлении.

Швы и места крепления металлической конструкции лучше каждый год обрабатывать антикоррозийными составами. Тогда устройство долго прослужит.

Кирпичную вытяжку раз в 1-2 года следует снова покрывать 2 слоями огнестойкого лака.

Немного о материале

И всё-таки, самым важным вопросом остаётся, какой материал нужно использовать для конструкции.
Первое и самое важное – материал обязательно будет огнеупорным – ну, это и понятно. Кончено, лучше всего, чтобы у мастера, который делает вытяжной зонт из металла, был хоть какой-то опыт работы

Однако это просто упростит работу, так что даже без опыта можно создать по-настоящему хорошее изделие.

Небольшой совет: если вы не хотите, чтоб на вытяжке со временем появилась ржавчина, покройте изделие специальным веществом. Приобрести такое можно в строительном магазине. Такое изделие, наверняка, прослужит вам явно не один год.

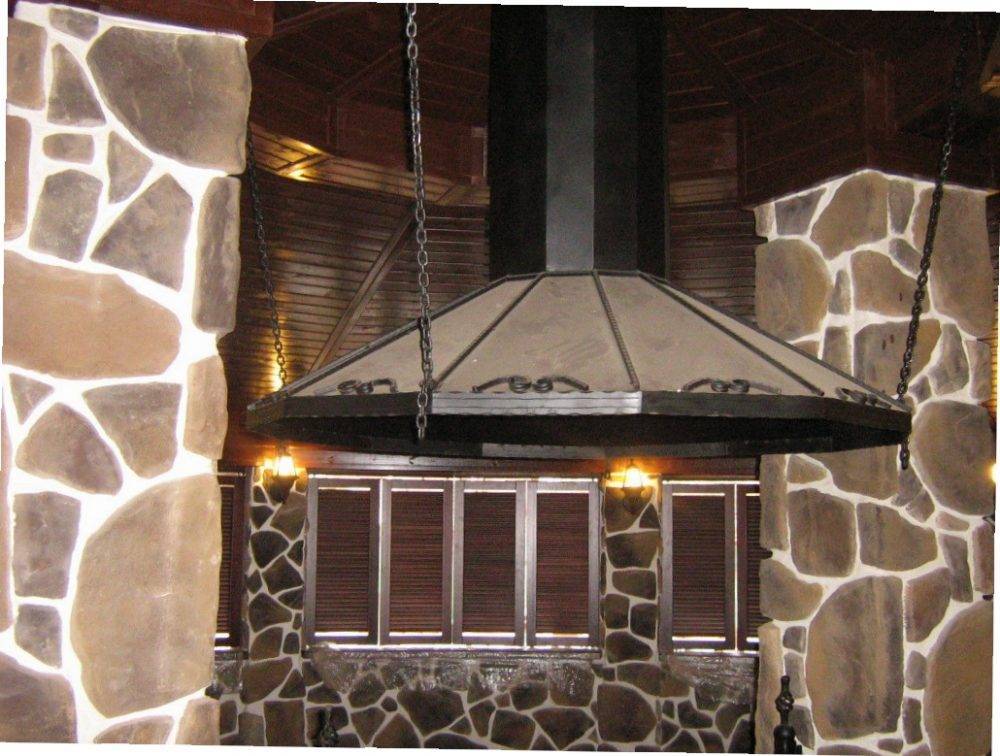

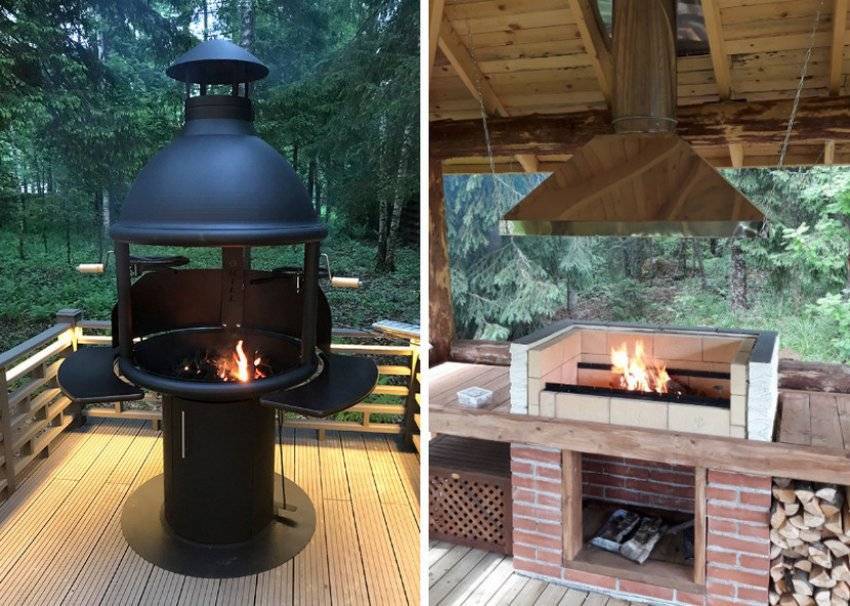

Существует несколько вариантов формы для вытяжки, увидеть их вы сможете на фото.

Условия работы вытяжных вентиляторов

По нормам пожарной безопасности в дымоходе всегда должен быть искрогаситель.

Выбор искрогасителей небольшой:

Почему мы заговорили об искрогасителе? — Выбор типа этого элемента меняет условия работы вытяжного вентилятора.

Со временем забивается жиром.
Не снижает температуру газов (могут достигать 600-800 о С).

Гидрофильтр или мокрый искрогаситель.

Очищает газы от жира и гасит искры.
Снижает температуру дыма до 70 о С (иногда до 55-60 о С).

Дорог.
Габаритный прибор (сопоставим с размерами мангала).

Существует несколько уловок как снизить температуру дыма в каналах вытяжки, например:

Охлаждаемый водой вытяжной зонт (водяная рубашка с циркулирующей водой).
Увеличить существенно длину канала перед вентилятором (это даст дыму остыть).

Эти способы сложно применимы на даче.

Вариант жаростойкого канального вентилятора с двигателем вне канала

Вентилятор вытяжки над мангалом работает в среде горячего (до 100 или до 600 о С), влажного газа, загрязнённого жирной взвесью и мелкодисперсными частицами (последнее, если применяется сухой искрогаситель).

Это даёт требования к вентилятору (используется мокрый искрогаситель):

Двигатель с уровнем защиты IP44;
Крыльчатка из металла или термостойкого пластика;
Корпус и детали вентилятора должны выдерживать температуру до +100 о С;

При этом крайне желательно:

Работоспособность при отрицательной температуре (-25 -30 о С);
Низкий уровень шума.

Особенности строительства и эксплуатации

При строительстве дымохода для его правильного функционирования надо учитывать некоторые особенности. Для создания хорошей тяги его верхний срез должен возвышаться над коньком крыши. Если вытяжка имеет квадратное сечение, размер стороны должен равняться 25 сантиметрам. Круглый дымоход должен иметь не менее пятнадцати сантиметров в диаметре.

Это наиболее оптимальные размеры для образования качественной тяги в системе дымоудаления.

В заключение можно сказать, что обустройство вытяжки для мангала в беседке значительно повышает комфорт и безопасность процесса приготовления пищи на открытом пламени. Дымоход вполне возможно сделать самостоятельно, в этом нет ничего особо сложного. Правильно изготовленная конструкция имеет длительный срок эксплуатации.

Конструкция зонта

Вытяжная вентиляция представляет собой простое устройство. В изготовлении важна точность, поэтому рекомендуется использовать чертеж. Зонт состоит из 3 частей, каждая из которых служит для поэтапного отвода дыма:

Дымосборник, или дымник. Задача этого элемента – собрать все летучие соединения с плоскости жарки в один проход более узкого сечения. Для прямоугольных и квадратных мангалов классическая форма дымосборника – усеченная пирамида: 4 грани, сужающиеся к вершине. Для устройств с круглой топкой сборник представляет собой конус.
Труба, или, собственно, дымоход. Функция этого элемента – поднять собранный дым на заданную высоту. Как правило, достаточно 3 метров над уровнем земли: это выше роста человека и не позволяет продуктам горения опуститься при ветре. Форма трубы зависит от сборника: прямоугольное сечение – для пирамидального сопла, круглое – для конуса. Главное – герметично соединить внутренний объем.
Зонтик – маленький, но важный элемент. Устанавливается над трубой на высоте 10-20 см и защищает дымоход от осадков, не препятствуя отводу продуктов горения.

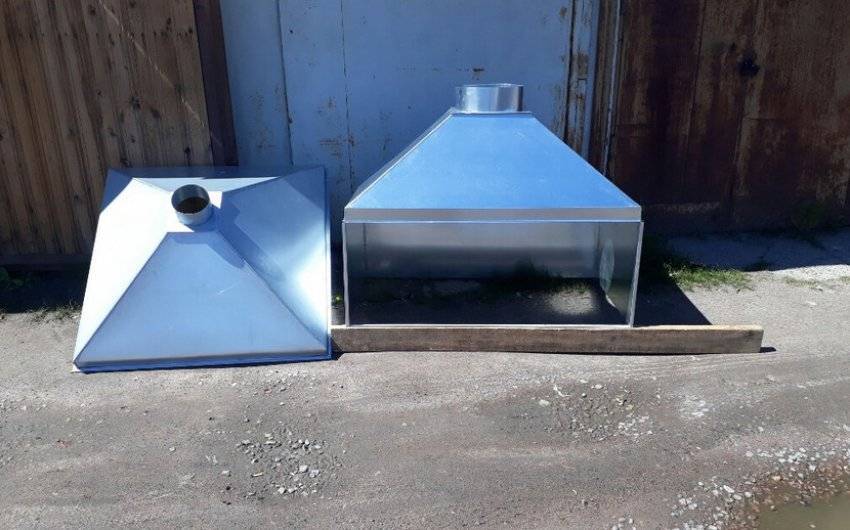

Металлическая вытяжка для мангала своими руками

Металлические вытяжки – самые доступный и распространённый вариант для беседок с мангалом. Простейшая вытяжная система состоит из куполообразного зонта, собирающего дым, и трубы-дымохода, выводящей его наружу. Для изготовления металлического дымосборника потребуются следующие материалы и инструменты:

лист стали толщиной 2 мм;
металлические уголки;
шурупы и заклёпки;
болгарка;
дрель;
заклёпочник;
сварочный аппарат.

Конкретная схема устройства зависит от предполагаемого дизайна вытяжки.

Пошагово процесс изготовления вытяжной системы выглядит следующим образом:

Шаг	Описание
Изготовление каркаса	из металлических уголков нарезают заготовки нужной длины; сваривают из них нижнюю часть каркаса вытяжного зонта; сваривают верхнюю часть каркаса вытяжного зонта; соединяют уголками верхнюю и нижнюю часть; собирают из уголков каркас вытяжной трубы.
Обработка швов	швы после сварки шлифуют диском; обрабатывают каркас антикоррозийным термостойким лаком.
Обшивка каркаса	размечают и раскраивают металлические листы для обшивки каркаса; уложив листы на верстак, выполняют необходимые сгибы и подгибают кромки металла; с помощью дрели намечают монтажные отверстия; обшивают каркас с помощью заклёпочника.
Обработка обшивки

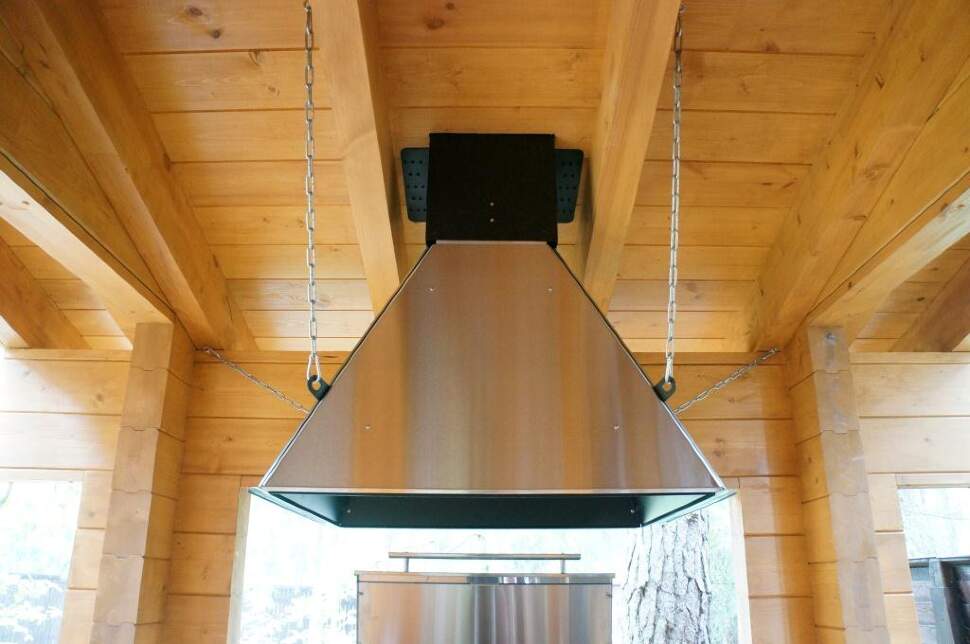

Установка вытяжки над мангалом производится либо на стойках, либо на подвесах. Стойки могут быть железными или кирпичными. Подвесы используются главным образом при монтаже островных вытяжек. Главное требование к подвесу – надёжность. Для повышения декоративности нередко используются толстые железные цепи.

Для хорошего дымоотведения вытяжку располагают невысоко над мангалом.

Возможные неисправности вытяжки для мангала и способы их устранения

Очень сложно сделать в беседке мангал с вытяжкой и не столкнуться с определёнными трудностями, в особенности для строителей с малым опытом.

Неисправность	Причина и способ устранения
Дым не уходит в трубу, а растекается внутри беседки.	Нарушена высота расположения вытяжки. Расстояние от верхней части трубы дымохода до земли должно быть не менее трёх метров.
Дым не вытягивается при розжиге мангала.	Слабая тяга из-за низкой начальной плотности и температуры дыма. Необходимо предварительно прогреть дымоход (зажженной бумагой).
Дым не уходит в вытяжку даже при сильном горении и правильной высоте трубы.	Неправильно рассчитанный диаметр дымохода. Вытяжка будет работать эффективно при размере дымохода: минимум 26*26 см при квадратной форме от 15 до 20 см при круглой

Дым, сажа, образующиеся при сжигании дров или древесного угля, выделяют много вредных веществ для человека. Вытяжка для мангала в беседке обеспечивает эффективное удаление всех продуктов распада горения. Ознакомившись с возможными вариантами изготовления дымоходов для мангалов, способами их монтажа, а также условиями эксплуатации можно приступать к обустройству зоны отдыха.

Преимущества мангалов из металла

Мангал из металла обладает, наверное, несколько большим количеством положительных сторон, чем его аналоги. В зависимости от разновидности печи, можно привести применимый к большинству из них список плюсов:

Компактны.
Легкие.
Малый вес.
Мобильные.
Устойчивы в коррозии.
Переносят перепады температур.
Небольшая теплоотдача.
Возможность не только жарить, но даже коптить в некоторых случаях.
Возможность готовки непосредственно на огне.

Как видим, мангал из металла обладает внушительным перечнем преимуществ

Если обратили внимание, мангалы для барбекю и вовсе универсальны в плане приготовления пищи и не требовательны к уходу

Как самому сделать дымоход?

Сделать дымоход для мангала вполне возможно своими силами.

Металлическую конструкцию изготовить легче и проще, чем кирпичную, но в выполнении каждой работы есть свои нюансы.

Делаем металлический дымоулавливатель

В противном случае изготовленная из них конструкция в скором времени прогорит насквозь или пострадает от развития коррозионного процесса. Для предотвращения этого материал обрабатывается антикоррозионным составом и покрывается устойчивым к воздействию высоких температур лаком. Стандартные оцинкованные листы использовать не рекомендуется — они слишком тонкие и цинковое покрытие быстро обгорает.

Кирпичные сооружения

Правильно обустроить мангал с дымоходом из кирпича можно самостоятельно, так как он является одной из самых простых конструкций, сооружаемых из этого материала. Под него заливается десятисантиметровый бетонный фундамент.

Сверху укладывается гидроизоляционный слой из двух слоев рубероида.

Затем выкладывается основание, на которое будет опираться жаровня. Ее наружная часть обкладывается кирпичом, а внутрь вставляется сваренный из металлических листов короб. Дымоход проще всего сделать таким же образом – изготовленный из металла купол снаружи обкладывается кирпичом. В его нижней части делается заслонка, сверху устанавливается защитный зонтик, предотвращающий проникновение внутрь атмосферных осадков.

Преимущества вытяжного зонта

Обустройство вытяжного зонта над мангалом имеет следующие преимущества:

возможность контроля над процессом горения;
нивелирование ветрового воздействия;
защита от образования копоти и сажи;
завершенный облик конструкции.

Рекомендуем к просмотру интересное видео на эту тему

Вентканалы: необходимость обустройства

Кирпичные вентканалы пока не уступают по популярности более бюджетным конструкциям

Строительные конструкции устраиваются, обычно, в стенах (внутри). При этом кирпич укладывается в один ряд, если стена по толщине не превышает 38 см, и в 2 ряда – со стенной поверхностью толщиной в 64 см. Один из элементов вентиляции – вытяжная труба – должна формироваться со стенками в 2,5 кирпича. Именно такой размер позволяет поддержать постоянный температурный режим внутри шахты, защитить проходящий воздух от остывания.

Для многоэтажных построек характерны наклонные, а не ортогональные вентсистемы. При этом уровень их отводов доходит до 1 м. Максимальная величина отклонения вертикальной шахты без ухудшения производительности вентиляции – не более 30 градусов.

Общие характеристики

Вытяжка для мангала, как и любая другая вентиляционная система, предназначена для очищения воздуха, а в данном случае еще и для выведения продуктов горения, пищевых запахов и пр. Ее конструктивные решения могут быть разнообразными, исходя из необходимой мощности, места размещения мангала и пр.

Однако сам принцип работы вытяжки довольно прост – в нем отсутствуют сложные узлы и механизмы. В наиболее общем виде она может иметь два конструктивных решения:

Вытяжной зонт для мангала.
Обычный дымоход.

Если с обычным дымоходом все более менее понятно, то что понимать под вытяжным зонтом – знают немногие. Указанное устройство имеет предназначение удалять дым, гарь, жир и копоть, возникающие в процессе пользования мангалом. Такие зонты могут конструироваться в разных формах – купол, параллелепипед, усеченная пирамида.

Никаких сложностей в том, чтобы обзавестись вытяжной системой или даже сделать ее для мангала своими руками – нет. Однако стоит учитывать целый ряд нюансов, главный из которых – место размещения.

Конструкция из кирпичей

Если ваш мангал сделан из кирпича, то и вытяжку, как правило, делают кирпичной. Это нужно, чтобы придать общей конструкции эстетичный вид. Конечно, построить вытяжку из кирпича сложнее, чем из металла, но вы можете попробовать. Для начала определимся с инструментами. Вам понадобятся огнеупорный кирпич, песок, глина, уголки из металла, шурупы, аппарат для сварки, мастерок и дрель.

Далее придерживайтесь следующего алгоритма действий:

Замесим раствор. Для этого песок и глину необходимо хорошенько перемешать в подходящей емкости в соотношении 3:7. Замешивают такой раствор на воде.
Теперь приступаем к кладке опоры. Из кирпичей выкладываются стойки необходимой высоты, прямо над мангалом.
По аналогии с предыдущей инструкцией изготавливаем каркас из уголков. Сначала нарезаются заготовки, верхняя и нижняя часть свариваются по отдельности, а потом привариваются друг к другу. Для вытяжной трубы также изготавливается каркас.
Приступаем к обкладке. Используя шурупы и дрель каркас монтируют на опору.
После этого каркас обкладывается кирпичом, и каждый последующий ряд смещается на 17 мм. Самый верхний ряд зонта должен иметь внутреннее сечение не менее 26х26 см.
Последний штрих – выкладываем вытяжную трубу.

Основной нюанс этого вида конструкции – ее огромный вес. Поэтому позаботьтесь о том, чтобы крепления были надежными и удерживали ее.

Барбекю или мангал?

Отличие барбекю от мангала незначительно в техническом плане, но довольно существенно в кулинарном отношении. Продукт, приготавливающийся на мангале, почти не подвергается воздействию дыма, в то время как в барбекю бортики конструкции задерживают дым внутри, в результате чего продукт слегка коптится.

При этом, задержавшийся горячий воздух оказывает на мясо термическое воздействие, создавая на нем аппетитную хрустящую корочку. Кроме того, продукт пропекается изнутри без значительной потери влаги. Из-за чего мясо, приготовленное таким способом, остается внутри сочным, но при этом нежным.

Это имеет и чисто практическое значение, поскольку не обязательно тщательно выбирать мясо для приготовления – оно в любом случае получится достаточно мягким. Кроме того, на барбекю можно поджарить не только его, но и любые другие мясные и колбасные изделия, которые часто лопаются при поджаривании на мангале, а также овощи и лепешки.

Резюме

Как видно, вытяжка для мангала является отличным дополнением, которое повышает комфорт прибывания в беседки во время готовки. Ее несложно соорудить своими руками. Недостающий инструмент можно попросить у друзей или заказать изготовление каркаса по предоставленным чертежам. Обшивка осуществляется самостоятельно. Удобным в беседке является использование разборного мангала и схемной вытяжки. В этом случае дымоход может оставаться на своем месте, а сама воронка демонтируется на зимние месяцы. При этом отдельные модули вытяжки лучше скрепить болтовым соединением. Хранить конструкцию можно в гараже или кладовке. Разборной мангал также можно изготовить своими руками или купить готовый вариант

При выборе особое внимание стоит обратить на толщину металла, чем она больше, тем дольше прослужит конструкция мангала. Если вытяжка будет храниться при постоянной температуре, тогда уменьшается вероятность коррозионных процессов

Функции и преимущества самодельной вытяжки

Многие дачники ошибочно полагают, что вытяжка над мангалом нужна исключительно для отвода дыма из беседки и комфортного нахождения людей в ней.

Однако данное изделие выполняет и ряд других немаловажных функций:
контролирует силу огня в мангале;
предотвращает появление копоти;
предупреждает негативное влияние ветра и затухание костра;
придаёт мангалу довершённый, более привлекательный внешний вид.

С присутствием вытяжки можно не волноваться о случайном возгорании предметов в беседке, да и работы по уборке будет намного меньше (копоть не станет оседать на полу и расположенных рядом с мангалом предметах). Среди других преимуществ применения такого приспособления также выделяют повышенную скорость разжигания углей (обеспечивается наличием направленной тяги), поэтому вам не придётся слишком долго ждать приготовления выбранных блюд.

На современном рынке представлены самые разные модели вытяжных систем для беседок, но самодельные конструкции имеют ряд преимуществ перед ними.

В первую очередь это:

Более доступная стоимость сооружения. Средняя цена готового дымосборника варьируется в пределах 12–20 тыс. рублей, а создание конструкции своими руками обойдётся в среднем до 5 000 рублей.
Возможность учёта индивидуальных особенностей и пожеланий хозяев. Беседки с мангалами вполне можно назвать объектами приусадебного творчества, а значит и вытяжка должна гармонично вписываться в общую картину, учитывая размер очага и дизайнерскую задумку при оформлении всей площадки для отдыха. Разумеется, самостоятельное выполнение работы чревато определёнными сложностями, ведь требуются специальные знания и навыки, но чаще всего при умеренных финансовых затратах удаётся добиться стоящего, эксклюзивного результата.

Какой материал выбрать

Для сооружения вытяжек в беседках используется два основных типа материала:

металл;
кирпич.

Кирпич чаще всего используется в стационарных конструкциях мангалов, которые также выполнены из кирпича. Такие вытяжки обладают приятным внешним видом, но имеют ряд недостатков, к которым можно отнести определенную сложность в очистке. В некоторых случаях добиться идеальной чистоты такого дымохода так и не удается. Конструкция такой вытяжки получается довольно громоздкой и требует определенных умений для правильного сооружения. Кроме того, стоимость такого проекта в разы выше, чем у металлической вытяжки. В силу этих минусов выбор часто падает именно на металлические вытяжки. У последних легко выделить следующие преимущества:

возможность самостоятельной сборки;
сравнительная простота монтажа;
небольшой вес;
доступность материалов;
гладкие внутренние стенки;
простота чистки;
возможность выбора формы.

Вытяжку из листового металла сможет собрать каждый, кто обладает определенными навыками работы с электроинструментом и сварочным аппаратом. При этом нет ограничений по выбору формы или способа оформления. Монтаж металлической конструкции проще, чем кирпичной. При этом общая стоимость проекта выходит в несколько раз дешевле. Самое интересное, что можно использовать материал, который, возможно, стоит у пользователя без дела. Металлическая вытяжка не оказывает нагрузки на основание беседки. Чистка такого зонта проще, чем кирпичного. Это объясняется возможностью применения различных средств, которые на кирпичной кладке оставили бы высолы.

Кроме того, стенки металла имеют гладкую поверхность. Это уменьшает вероятность налипания на них сажи, чего не скажешь о кирпичном варианте конструкции. Выкрасить металлическую вытяжку легко в любой желаемый цвет. При этом необходимо использовать специальный красящий состав, который устойчив к высоким температурам. Металлическая вытяжка может быть съемной и монтироваться только в сезон.

Пошаговое изготовление

Чертеж металлической вытяжки

Вытяжку для мангала в беседке можно сделать своими руками. Требуется умение работать со сварочным аппаратом. Пошаговая инструкция довольно проста.

Разрабатывают чертеж.
Очищают уголки от смазки, нарезают по размерам.
Сваривают из металлического профиля и уголков нижнюю базу – более узкое отверстие купола.
Собирают нижнюю часть, более широкую. По форме она напоминает каркас для ящика с невысоким бортиком.
Приваривают на уголки на обе рамы боковые элементы. Получается некоторое подобие четырехгранной пирамиды с прямоугольным основанием.
Таким же образом собирают каркас для дымосборника – части трубы нужного сечения.
После того как швы остынут после сварки, их обрабатывают шлифовальным диском. Рекомендуется окрасить конструкцию термостойкой краской.
На листе стали или профлисте размечают составляющие зонта и дымосборника и режут металл. Загибают кромки. Дымосборник обшивают сразу. Крепят листы заклепками.
В каркас вытяжки устанавливают диагонально металлический лист. Эта пластина улучшает тягу. Закрепляется она в нижней прямоугольной части зонта.
Вырезанными фрагментами обшивают каждую сторону вытяжки и фиксируют заклепками.
Готовое изделие окрашивают термостойкой краской.
