Схема №1
(Боковое или диагональное подключение, незауженный несмещённый байпас)
Данная схема обеспечивает подачу теплоносителя в верхнюю часть и выпуск остывшего теплоносителя обратно в стояк снизу. Циркуляция через полотенцесушитель обеспечивается только гравитационным напором остывающей в нём воды.
Боковое подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса
Диагональное подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса
Диагональный вариант подключения полотенцесушителя не имеют никаких преимуществ перед боковым.
Боковое подключение П/M-образного полотенцесушителя, работающее на естественной циркуляции, без заужения и без смещения байпаса
Эта схема подключения – универсальная:
- Работает при любом направлении подачи в стояке.
- Не зависит от скорости циркуляции в стояке.
- Не требуется стравливание воздуха из полотенцесушителя после отключения воды.
- Удалённость от стояка – вплоть до 4-5 метров.
Условия работоспособности схемы:
- Нижний отвод стояка должен быть ниже низа полотенцесушителя или наравне с ним, а верхний отвод стояка – выше верха прибора или наравне с ним.
- При нижней подаче между отводами однозначно не должно быть никакого заужения. Оно будет препятствовать работе полотенцесушителя вплоть до полной неработоспособности! При верхней подаче допустимо в заужение байпаса на один шаг диаметра стояка (об этом варианте будет рассказано подробно чуть ниже), но для работы прибора оно не требуется.
Подключение по такой схеме с нижней подачей в стояке очень критично к качеству монтажа. Вредят её работе любые заужения между отводами, которые, например, возникают при нарушении технологии сварки полипропилена. Это перегрев насадок, превышение времени нагрева трубы и фитинга, вдвигание трубы в фитинг с чрезмерным усилием без контроля глубины. Заужения могут возникнуть при наличии сварных швов на стояке между отводами или при наличии смещений трубы стояка относительно своей оси между отводами.
Почему заужение/смещение между отводами при нижней подаче мешает работе полотенцесушителя? Потому что оно создаёт за счёт движения воды в стояке дополнительный перепад давлений (у нижнего отвода – больше, чем у верхнего), что противодействует естественной циркуляции, которая выталкивает воду обратно в стояк через нижний отвод.
Важное замечание: так как естественная циркуляция обеспечивается за счёт остывания воды в приборе, то при таком подключении всегда будет разница температуры между верхом и низом полотенцесушителя. Однако в грамотно смонтированном приборе она составляет всего 3-4°C, которые рукой невозможно почувствовать – выше определённого порога температура воспринимается как «одинаково горячо»
Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения. Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя.
Допустимые варианты исполнения схемы №1
Боковое подключение (пример верного исполнения)
Весь полотенцесушитель по вертикали размещается строго между отводами, соблюдены верные уклоны подводящих труб, никакие условия работоспособности не нарушены.
Боковое подключение (пример условно допустимого исполнения)
Полотенцесушитель находится выше верхнего отвода. Потребуется стравливание воздуха из левого верхнего угла прибора. Обычный радиатор не даст этого сделать без очень неудобных ухищрений (например, ослабления накидной гайки верхней водорозетки), выше пунктирной линии будет стоять воздух, и прибор работать не будет.
Для полноценной эксплуатации этого варианта обязательна установка воздушного клапана строго в верхний уголок для подачи воды. Лишь немногие модели полотенцесушителей позволяют это сделать, в частности — бренд «Сунержа» серий «+» («Богема+», «Галант+» и др.).
Воздушный клапан в противоположном углу от точки подключения воды не может стравить весь воздух из прибора!
Замена полотенцесушителя в ванной комнате
В ванных комнатах всех квартир имеется специальное оборудование, которое называется полотенцесушитель. Установка полотенцесушителя или его замена представляют собой технологический процесс, который может быть выполнен своими руками. Конечно, для этого необходимо иметь определённые навыки сантехнических работ.
Самостоятельное подключение водного полотенцесушителя позволит сэкономить средства из семейного бюджета и разместить эту систему именно там, где вам удобно. В рамках данной статьи, будет рассказано о типах современных полотенцесушителей и о практической замене старой сушилки на современную конструкцию.
Установка водяного полотенцесушителя своими руками
Для установки нового устройства прежде всего требуется схема подключения полотенцесушителя с указанием размеров каждого участка и расположения фурнитуры, тогда сборка получится более точной.
Установка полотенцесушителя в ванной своими руками сейчас требует наличия паяльника для сварки пластиковых труб. В комплекте должны быть насадки стандартных размеров. Если правильно выполнять все инструкции, процесс сварки легко освоить самостоятельно. По этой теме полезно просмотреть обучающее видео, чтобы не упустить важные моменты технологии.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Выбор экранов для ванной: описание и особенности установки
Можно протянуть трубы в любое место, где будет установлен прибор. Не стоит только вешать полотенцесушитель над ванной. Для этого имеется несколько причин:
- Сушители никогда не ставят там, где есть лишняя влага.
- Попадание воды на горячие трубы спровоцирует повышенную влажность и оседание на них солей кальция.
- Неудобно принимать душ и тянуться к вещам на трубах через ванну.
Подготовка труб
Ход работ будет следующим:
- Труборезом нарезаются участки из пластиковых труб необходимых размеров. На концах снимается фаска с уклоном 150 и длиной 2–3 мм. Со срезанных краев удаляются заусенцы и крошки для получения качественных соединений.
- Необходимо перекрыть вентиль подачи горячей воды в стояк и срезать с труб старый полотенцесушитель.
- Стояк может быть изношен, тогда целесообразно его тоже заменить частично или поставить новый целиком. Желательно не оставлять старые трубы в перекрытиях, а места подключений новых должны быть доступны для ремонта. Работу по замене стояка и установке от него отводов следует доверить специалистам.
- Следующим действием является установка шаровых кранов и байпаса – участка трубопровода с соединительными деталями.
Закрепление полотенцесушителя на стене
Как повесить полотенцесушитель в ванной? Для этого применяются кронштейны. Сначала их прикручивают к прибору, затем выравнивают его при помощи уровня и делают отметки на стене.
В ванной приходится сверлить отверстия в кафеле, для чего применяется специальное сверло. Крепить прибор к стене следует пластиковыми дюбелями.
Важно решить, на какой высоте вешать полотенцесушитель, и правильно выбрать зазор. Расстояние от стены до оси трубы полотенцесушителя по норме составляет:
- от 5 до 5,5 см при диаметре до 2″;
- 3,5 см при диаметре до 1″.
Крепление может быть неподвижным или с регулируемым зазором за счет шпильки, ввернутой в кронштейн. Так можно создать необходимую циркуляцию воздуха, обеспечивающую быструю просушку белья. Слишком частую настройку производить не рекомендуется, поскольку трубы постоянно находятся под давлением. Они надежно работают, когда постоянно зафиксированы.
Как правильно установить полотенцесушитель для удобства пользования? Стандарт предусматривает, что высота установки полотенцесушителя по правилам составляет 120 см. Если выдержать размер не удается, допустимый нижний предел составляет 95 см, а верхний – 170 см.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Современные ванные комнаты: дизайн, фото
Соединение труб
Полипропиленовые трубы привариваются к муфтам паяльником. Нарезаются патрубки необходимой длины. На концах снимается фаска и зачищаются края. Труба вставляется в гильзу, а муфта насаживается на штырь, после чего их нагревают. Время разогрева определяется по таблице.
После снятия с паяльника разогретые детали немедленно соединяют. Их располагают ровно относительно друг друга с небольшим прижатием. Через 3–5 секунд происходит схватывание соединения труб.
Смонтировать прибор следует таким образом, чтобы вода проходила через него сверху вниз. Для этого полотенцесушитель водяной сначала подключается верхним входным раструбом к стояку. Подключив и закрепив прибор, систему проверяют на герметичность, для чего открывают краны и включают подачу горячей воды. В установленных устройствах не должно быть протечек.
Схемы подключения
Нам предстоит разобрать три сценария:
- Многоквартирный дом с тупиковым ГВС;
- Многоквартирный дом с циркуляционным гоpячим водoснабжением;
- Частный дом или автономный водонагреватель в квартире. В этом случае у нас полная свобода действий: системы горячего водоснабжения с полотенцесушителями можно проектировать с нуля.
Котельная с бойлером в частном доме
Видео в этой статье поможет вам больше узнать о том, как монтируются полотенцесушители: схема подключения, вспомогательная арматура и принципиальная схема ГВС будут представлены вашему вниманию.
Тупиковое ГВС
Полотенцесушитель подключается между стояком и подводкой гоpячей воды. На вводе водoснабжения до сушилки монтируется отсекающий кран. Нагрев змеевика по понятным причинам возможет только при расходе воды через ваши краны.
Ванная в хрущевке: подводка гоpячего водoснабжения подключена к стояку через змеевик
Неужели нельзя реализовать непрерывную циркуляцию через змеевик — хотя бы создав замкнутый контур и снабдив его циркуляционным насосом?
Это возможно, но лишено всякого смысла.
Причины две:
- Циркуляционная система должна иметь источник тепла для подогрева воды, компенсирующего теплопотери через трубы. Очевидный кандидат на роль такого источника — стояк горячего водoснабжения. Только — вот беда! — он, как и сам змеевик, остывает в отсутствие водоразбора;
- Недорогой циркуляционный насос стоит около 2000 рублей и потребляет 50-70 ватт. Недорогой электрический полотенцесушитель стоит столько же и обладает энергопотреблением в 30-80 ватт. Принцип бритвы Оккама, не рекомендующий без необходимости усложнять себе задачу, отсекает циркуляционное ГВС как неоправданно сложное решение.
Электроприбор на фото потребляет не больше 80 ватт
Циркуляционное ГВС
Исчерпывающая инструкция по подключению сушилки к циркуляционному водoснабжению содержится в уже упомянутом СП 30.13330.2012. Согласно тексту документа, полотенцесушители должны подключаться к подающим трубопроводам ГВС (читай — ставится в разрыв стояков горячей воды, подключенным к подающему розливу). Подключение к циркуляционным стоякам (обратке) допускается при условии монтажа запорной арматуры и байпаса.
Подключение змеевика с байпасом и кранами
Практическая реализация подключения
Автономная система ГВС
Как реализовать горячее водоснабжение с полотенцесушителем в системе с автономным приготовлением горячей воды при ее монтаже своими руками?
Прибор устанавливается в разрыв закольцованного розлива или подводки ГВС. Циркуляцию в них обеспечивает насос.

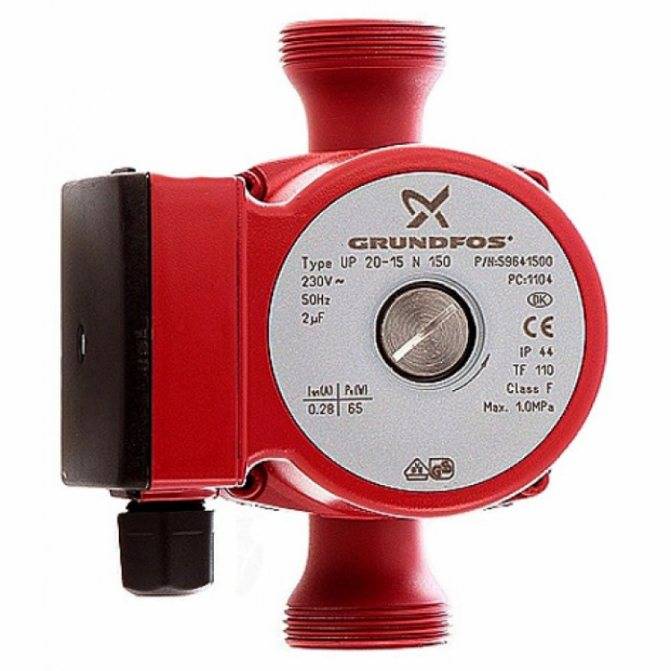

Циркуляционный насос для ГВС
Подключение контура к источнику тепла определяется не столько его типом, сколько наличием или отсутствием дополнительного вывода для подключения циркуляционного трубопровода.
Вот два примера схем подключения.
Циркуляционное ГВС в системе с одноконтурным котлом и бойлером косвенного нагрева
Насос заставляет воду циркулировать по замкнутому контуру между врезками бойлера. Бойлер (в данном случае — косвенного нагрева) должен иметь три врезки: две для подключения контура ГВС и одну для подпитки.
Бойлер в системе с рециркуляцией ГВС
ГВС с термостатическим смесителем
Если бойлер или любой другой прибор (газовая колонка, двухконтурный котел, проточный электрический нагреватель напорного типа) не имеет циркуляционной врезки, реализуется схема с трехходовым термостатическим смесителем: горячая вода циркулирует по замкнутому контуру и подогревается для компенсации теплопотерь. По мере расхода воды контур подпитывается от системы ХВС.
Что нужно знать для подключения полотенцесушителя к стояку горячей воды
Для начала необходимо изучить все возможные разновидности конструкции. Основных всего четыре:
Змейка. Представляет с собой классическую модель, которая достаточно просто ведёт себя при монтаже и не составляет проблем.
- Лесенка. В отличие от предыдущей, считает более современным вариантом. Используется при разном характере подключения. Но не подо все условия подходит.
- П- или U — образные. Стандартный и обычный вид. Пользуется значительным спросом из-за высокой доступности.
- Сложная форма. Может выполнять не только функцию обогревания, но и выступать как декор для создания интерьера ванны. Однако всё так неплохо будет, если правильно провести присоединение. В противном случае циркуляция может быть не обеспечена.
Почему меняют полотенцесушители
Любые ремонтные работы в ванной это обновление. Обновление старой отделки, замена плитки, смена сантехнических приборов. Не исключения сантехнический прибор под названием полотенцесушитель.
По сути полотенцесушитель это батарея отопления, сделанная из сантехнических водопроводных труб, сваренных или просто изогнутых в различном дизайне. Для подключения на приборе установлены накидные гайки диаметром ¾ дюйма (G 3/4″).
При выборе и покупке многотрубной полотенцесушки важно обратить внимание на расположение гаек подключения. Если гайки расположены внизу, такой прибор считается прибором нижнего подключения, если сбоку — это прибор бокового подключения. От расположения гаек подключения зависит выбор схемы подключения, подводка труб к полотенцесушителю и, как следствие, его нормальная работа.
От расположения гаек подключения зависит выбор схемы подключения, подводка труб к полотенцесушителю и, как следствие, его нормальная работа.
Процесс установки полотенцесушителя
Вопрос подключения полотенцесушителя очень важный, т. к. у нас они устанавливаются напрямую в систему горячего водоснабжения, выполняя роль «компенсирующей петли» в водопроводе. Из этого следует, что полотенцесушитель необходимо устанавливать прямо в стояк.
Сегодня рынок предлагает широкий ассортимент полотенцесушителей. Для его установки в наших квартирах лучше покупать изделие отечественного производителя, т. к. практически все приборы импортного производства не могут подключаться к имеющимся водопроводным трубам. В случае установки полотенцесушителя в загородном доме, предпочтение отдается зарубежным фирмам.
появление электролитической коррозии
Чтобы пользоваться полотенцесушителем круглогодично — нужно подключить его к горячему водоснабжению или подключить комбинированный полотенцесушитель, функционирующий как от водоснабжения, так и от электричества.
Необходимо учитывать возможности монтировки полотенцесушителя к нижним и верхним патрубкам, но при подсоединении нижним способом мощность изделия снижается на 10%. В случае замены только полотенцесушителя учитывается имеющееся разводка. При глобальной перестройке подводятся дополнительные трубы, соответствующие размерам прибора.
Если диаметр патрубков не соответствует диаметру труб, то придется прибегнуть к переходникам. Но следует помнить, что использовать переходник полотенцесушителя меньшего диаметра, чем диаметр труб, категорически запрещено, т. к. ограничение потока по стояку обязательно приведет к увеличению давления в приборе и создаст аварийную ситуацию. Соединение со стоком лучше выполнять с помощью разъемных соединений с накидной гайкой.
Если позволяют средства, то на стояке горячей воды можно установить шаровые краны на входе/выходе полотенцесушителя, позволяющие не перекрывать воду во всем стояке при возникновении проблем.
Чем делать отводы и как поменять стояк
Если стояк металлический и менять его вы не собираетесь, то установка полотенцесушителя возможна стальными или полипропиленовыми трубами. Если стояк вы меняете (лучший вариант) и ставите полипропилен, выбора нет — ППР трубы идут и на отводы. Полипропилен брать для горячей воды, лучше — армированный стеклотканью.
Почему не подходит металлопластик? Потому что фитинги у него с сильным заужением просвета. Это очень плохо сказывается на циркуляции. В результате даже 100% работоспособные схемы не дают нормального нагрева.
Установка полотенцесушителя с разводкой полоипропиленовыми трубами
Немного о том, зачем менять стояк. Это имеет смысл делать в старых домах при ремонте в ванной или санузле (смотря где у вас расположен стояк). Во-первых, трубы обычно уже старые и изношенные. К ним даже отвод бывает проблематично приварить, настолько металл износился. Во-вторых, современный ремонт предполагает скрытую прокладку коммуникаций и вы тоже захотите стояк закрыть. Прятать старую трубу, а через несколько лет все снова рушить… не самое хорошее решение.
Немного о том, как менять. Вам надо договориться с соседями снизу и сверху, а также с ЖЭКом (ДЭЗ, УК). С соседями о том, что вы отрежете стояк у них и на резьбе установите новый. Почему у них? Потому что оставлять старую трубу в перекрытии опасно: разрушится и потечет. Затопит вас или соседей снизу. Потому лучше через перекрытия пройти новой трубой.
При таком подключении сушилка — часть стояка и никаких кранов быть не может
Договорившись или нет с соседями (у них может стояк уже закрыт) идете в ЖЭК и договариваетесь о дате замены и времени, на которое стояк отключат. Работать могут «местные» слесаря, вы сами (при наличии квалификации сварщика) или нанятые вами люди. После врезки, воду включают, вы проверяете работоспособность полотенцесушителя и системы в целом. Если за 30 минут он не начнет остывать, значит поставлен правильно. На этом замена или установка полотенцесушителя завершена.
Установка полотенцесушителя в ванной своими руками: только то, что действительно подходит
Итак, в большинстве случаев в ванной комнате, где и необходимо установить полотенцесушитель, имеется специальный подвод, куда и будет производиться врезка. Однако бывает по-разному и такая удобная вещь может быть и не предусмотрена
Причем чрезвычайно важно, что в результате у вас не получилось, так называемые малое кольцо, которое полностью обесценит работу прибора отопления, а также удобную сушилку для полотенец. Кроме всего прочего, современная промышленность предлагает несколько видов и типов подобных приспособлений:
- Электрического типа сушки для полотенец, которые работают от сети, причем они не совсем безопасны в достаточно влажных помещениях, таких как ванная комната.
- Комбинированные сушители для белья и полотенец, в которых посредством электричества нагревается какая-либо жидкость, вода, мазут и так далее.
- Водяные полотенцесушители, которые могут подключаться двумя методами – к общей системе отопления квартитры или же дома, а также просто к трубе по которой и подается горячая вода.
Нужно знать
Наиболее распространенными видами сушки, конечно же, были, есть и остаются именно водяные, которые можно легко подключить собственными руками и не волноваться о последствиях. Для их подключения нужно иметь две основные трубы: подвод и отвод. Причем стоит очень внимательно следить за правильностью врезки, иначе может образоваться глухое кольцо, которое способно и вовсе свести на нет функциональность сушителя, да еще и соседям отсечь доступ горячей воды, к примеру, в батарею отопления.
Так как действительно самыми простыми в монтаже, а также и наиболее востребованными на рынке, благодаря простоте конструкции, а, следовательно, и более низкой стоимости, являются сушки для полотенец водяного типа, то и речь пойдет как раз о них. Разобравшись, как установить полотенцесушитель водяной, вы уже будете готовы выполнять и другой ремонт сантехники в доме, но об этом стоит поговорить позже.
Как изготовить байпас?
Прежде, чем начать монтаж полотенцесушителя, рекомендуется изготовить байпас. Это труба, по которой будет поступать вода, если отключить доступ к змеевику. Байпас монтируют с помощью двух тройников. Кроме этого, необходима труба со сгоном. На байпасе монтируют три вентиля: два в местах подключения полотенцесушителя, ещё один — чтобы перекрывать поступление воды в байпас.
Такое нехитрое устройство поможет выполнять последующий демонтаж полотенцесушителя, не отключая подачу воды в систему. В обычном режиме вентиль байпаса находится в закрытом положении, а два других остаются открытыми.
Последовательность установки полотенцесушителя
Остановимся более подробно на том, как поменять полотенцесушитель в ванной своими руками. Удалив пришедшее в негодность оборудование, монтаж змеевика выполняют по такому алгоритму:
Приварить к концам труб резьбу, ее диаметр должен составлять пол дюйма.
Для получения необходимого расстояния к резьбе прикручивают экопластовые фитинги, к которым паяют трубы.
К одной и второй трубе следует напаять фитинги, имеющие наружную и внутреннюю резьбу.
Используя кронштейны необходимого диаметра, монтируют полотенцесушитель.
Монтаж следует проводить тщательно, обязательно обращая внимание на то, чтобы сушилка была расположена ровно, поскольку даже незначительный ее перекос нарушит эстетическую привлекательность интерьера
Как установить змеевик, если его конструкция не предусмотрена?
Иногда разводка труб в ванной комнате выполнена таким образом, что не предполагает монтаж полотенцесушителя. Тогда его врезают в систему водяного отопления. Если она представлена металлическими трубами, то в установленных местах делают врезку тройника, от которого идут экопластовые отводы.
Важное замечание! Пайка должна производиться без резких изгибов, чтобы не препятствовать прохождению воды. Для крепежа труб используют кронштейны, саму процедуру выполняют по предложенному выше алгоритму
Для крепежа труб используют кронштейны, саму процедуру выполняют по предложенному выше алгоритму
Для крепежа труб используют кронштейны, саму процедуру выполняют по предложенному выше алгоритму.
Обустройство ванной комнаты полотенцесушителем целесообразно и по той причине, что позволяет более эргономично расходовать ограниченное пространство помещения. Конструкцию змеевика часто дополняют полочками и вешалками, что делает его более функциональным.
Монтаж нового полотенцесушителя
Как установить полотенцесушитель: стадии
Работы по установке и подключению выполняются в несколько стадий:
- Отсечение подачи воды.
- Снятие старого змеевика. Если он соединен резьбой со стояком — необходимо его открутить разводными ключами. В случае если сушилка приварена к стояку — просто срезаем ее вместе с трубой, применяя турбинку.
- Монтаж шаровых кранов, перемычки.
- Вкручивание крана Маевского в байпас для комфортного развоздушивания системы.
- Разметка на стене карандашом мест под будущие крепления. Выставка горизонтальных отметок при помощи указателя уровня.
- Высверливание отверстия по специальным отметкам и вбивание в них дюбеля.
Как установить самостоятельно новый полотенцесушитель
Выставив полотенцесушитель таким образом, чтобы отверстия совпадали, прикручиваем его обычной отверткой. Не забываем при этом выдержать необходимое расстояние от стены до труб. Регулируем его, в случае если есть кронштейн со шпилькой.
Для надежного соединения со штуцерами подачи, а также возврата воды применяем фитинги. Они бывают угловыми или прямыми
Важно уплотнять резьбы паклей, либо иной подмоткой. Можно применять фум для более надежного уплотнения конических резьб
Устанавливая прибор, задавайте небольшой уклон подводки (от 5 до 10 мм). Затягивайте все накидные гайки, подложив заранее под ключ ткань, дабы не оставались царапины. В торец гайки выставьте специальные уплотнительные прокладки. Затягивать надо плавно и без больших усилий, если возникают сложности при проворачивании ключа — раскрутите соединение, выставьте соединяемые элементы ровно. Накрутив гайку до конца немного обожмите, однако не переусердствуйте, дабы не сорвать резьбу.
Завершив сборку, можно подавать воду в полотенцесушитель. Открывайте подачу воды плавно. Чуть-чуть приоткройте клапан на перемычке для того, чтобы выпустить из труб воздух. Когда начнет капать вода можно закрывать. Хорошо осмотрите, прогладьте рукой все резьбовые соединения и сварные швы для обнаружения протечек.
Уплотнение резьбы
Причины, по которым полотенцесушитель не работает
На схемах указаны варианты неправильной монтажной работы, что приводит к частичной или полной не работоспособности конструкции.
Неправильно выполнено подсоединение сбоку.
Ошибка при подсоединении снизу.
Две схемы показывают общую ошибку: нижний отвод стояка расположен выше низа конструкции. Теплоноситель, остывший в конструкции и оказавшийся внизу, попадает в ловушку. Ловушка – это расстояние от низа конструкции и до нижнего отвода стояка. В стояк жидкость уйти не может, так как следом идет легкая горячая вода, которая не способна проталкивать вперед. Нарушается циркуляция.
Неправильное подсоединение сбоку. Нарушается циркуляция из-за петли, сделанной трубой сверху. Это место сбора воздуха. Если, в ней имеется спуск ник для сброса воздуха, то конструкция работоспособная.
Возникли проблемы работы ПС после подсоединения сбоку. Схема собрала в себе ошибки, когда труба сверху образовала петлю. В ней собирается воздух. В нижней петле охлажденный теплоноситель не выталкивается в стояк. Так прекращается полностью циркуляция в системе. Такая ошибка подсоединения происходит, если верхнюю трубу при монтаже прокладывают за потолком, а нижнюю опускают в стяжку пола.
Выполнено неправильное подсоединение сбоку. Эффективность работы полотенцесушителя при этом варианте подсоединения:
- со смещенным байпасом или зауженным;
- с подачей воды снизу полностью подчиняется циркуляции в стояке.
Полотенцесушитель не будет работать, если циркуляция незначительная. Этому есть объяснение: заужение или смещение байпаса приводит к тому, что в отводе снизу давление возрастает по сравнению сверхним. Поэтому циркуляционный насос (давление) выдавливает воду в полотенцесушитель через отвод снизу. При этом гравитационный насос (давление) опускает вниз охлажденный теплоноситель внутри самой конструкции. Происходит сталкивание потоков, нарушается циркуляция. В конечном результате она полностью останавливается.
Изменить ситуацию возможно установкой на стояк мощного циркуляционного насоса в подвале дома. Тогда есть шанс запустить циркуляцию по кругу: горячая вода будет двигаться с левой стороны по коллектору вверх; охлажденная вода – по правому коллектору вниз. Смешивание будет происходить в левом, проходя через горизонтальные перемычки.
Расстроить всю систему сможет какой-нибудь недобросовестный сосед, установивший кран на байпас у себя в квартире. Это приводит к снижению скорости циркуляции. Устройство опять не будет работать на полную мощь.
Схема 1
(Боковое или диагональное подключение, незауженный несмещённый байпас)
Данная схема обеспечивает подачу теплоносителя в верхнюю часть и выпуск остывшего теплоносителя обратно в стояк снизу. Циркуляция через полотенцесушитель обеспечивается только гравитационным напором остывающей в нём воды.
Боковое подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса
Диагональное подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса
Диагональный вариант подключения полотенцесушителя не имеют никаких преимуществ перед боковым.
Боковое подключение П/M-образного полотенцесушителя, работающее на естественной циркуляции, без заужения и без смещения байпаса
Эта схема подключения – универсальная:
- Работает при любом направлении подачи в стояке.
- Не зависит от скорости циркуляции в стояке.
- Не требуется стравливание воздуха из полотенцесушителя после отключения воды.
- Удалённость от стояка – вплоть до 4-5 метров.
Условия работоспособности схемы:
- Нижний отвод стояка должен быть ниже низа полотенцесушителя или наравне с ним, а верхний отвод стояка – выше верха прибора или наравне с ним.
- При нижней подаче между отводами однозначно не должно быть никакого заужения. Оно будет препятствовать работе полотенцесушителя вплоть до полной неработоспособности! При верхней подаче допустимо в заужение байпаса на один шаг диаметра стояка (об этом варианте будет рассказано подробно чуть ниже), но для работы прибора оно не требуется.
Подключение по такой схеме с нижней подачей в стояке очень критично к качеству монтажа. Вредят её работе любые заужения между отводами, которые, например, возникают при нарушении технологии сварки полипропилена. Это перегрев насадок, превышение времени нагрева трубы и фитинга, вдвигание трубы в фитинг с чрезмерным усилием без контроля глубины. Заужения могут возникнуть при наличии сварных швов на стояке между отводами или при наличии смещений трубы стояка относительно своей оси между отводами.
Почему заужение/смещение между отводами при нижней подаче мешает работе полотенцесушителя? Потому что оно создаёт за счёт движения воды в стояке дополнительный перепад давлений (у нижнего отвода – больше, чем у верхнего), что противодействует естественной циркуляции, которая выталкивает воду обратно в стояк через нижний отвод.
Важное замечание: так как естественная циркуляция обеспечивается за счёт остывания воды в приборе, то при таком подключении всегда будет разница температуры между верхом и низом полотенцесушителя. Однако в грамотно смонтированном приборе она составляет всего 3-4°C, которые рукой невозможно почувствовать – выше определённого порога температура воспринимается как «одинаково горячо». Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения
Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя
Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения. Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя.
Допустимые варианты исполнения схемы №1
Боковое подключение (пример верного исполнения)
Весь полотенцесушитель по вертикали размещается строго между отводами, соблюдены верные уклоны подводящих труб, никакие условия работоспособности не нарушены.
Боковое подключение (пример условно допустимого исполнения)
Полотенцесушитель находится выше верхнего отвода. Потребуется стравливание воздуха из левого верхнего угла прибора. Обычный радиатор не даст этого сделать без очень неудобных ухищрений (например, ослабления накидной гайки верхней водорозетки), выше пунктирной линии будет стоять воздух, и прибор работать не будет.
Для полноценной эксплуатации этого варианта обязательна установка воздушного клапана строго в верхний уголок для подачи воды. Лишь немногие модели полотенцесушителей позволяют это сделать, в частности — бренд «Сунержа» серий «+» («Богема+», «Галант+» и др.).
Воздушный клапан в противоположном углу от точки подключения воды не может стравить весь воздух из прибора!
