Чашечные системы и строительные вышки
Чашечная система получила свое название из-за непривычной формы гайки фиксирующего замка, имеющей форму чашки. Преимуществом схемы является возможность очень быстрого монтажа конструкции. Применяется для срочных работ, высотной сборки сцен или декораций в эстрадных и концертных выступлениях под открытым небом.
Строительная вышка-тур применяется для малоэтажных работ с фасадом здания, изобилующим большим количеством декора, выступов, башенок, балконов. Конструкция представляет собой рамную башню, опирающуюся на домкраты и колеса. Для установки к новому месту работы вышку необходимо снять с домкратных опор и с помощью цепной или тросовой лебедки перекатить по выровненной площадке на новую точку. Иногда такие вышки дополнительно оборудуются подъемными устройствами.
Правила монтажа строительных лесов
Строительные леса используются для осуществления монтажно-строительных, а также отделочных работ на большой высоте
Поэтому важно, чтобы конструкция, состоящая из нескольких элементов, была прочной и безопасной для людей, проводящих работы
Этапы выполнения работ
Сборка строительной конструкции осуществляется в несколько этапов:
- подготовительный;
- организация площадки;
- сборка лесов;
- установка непосредственно конструкции.
На последнем этапе необходимо проверить надежность конструкции. Только после этого можно переходить к строительным и отделочным работам на лесах.
Рассмотрим каждый из этапов подробней.
Подготовительный этап
На первоначальном этапе лицо, ответственное за монтаж, внимательно изучает саму конструкцию и место, где она будет установлена
Важно, проверить исправность и комплектность лесов
Затем, разрабатывается схема установки.
Также доверенное лицо проверяет документы монтажников, разрешающие осуществлять работы на высоте и проводит инструктаж по соблюдению техники безопасности.
Кроме этого, подготовительный этап включает:
- монтаж временных ограждений вокруг опасной области и установку специальных знаков, сигнализирующих об осуществлении работ;
- транспортировку на объект элементов конструкции;
- монтаж и проверку всего оборудования;
- проверку элементов страховки;
- подготовку площадки, на которой будет установлена вспомогательная конструкция.
При установке необходимо учитывать следующее:
- Монтаж осуществляется на грунт или заранее подготовленную площадку из бетона или асфальта. Ширина поверхности должна превышать 3 метра.
- Место установки строительной конструкции должно быть очищено и разровнено. При необходимости осуществляется трамбовка.
- В случае застоя жидкости проводятся работы по отводу воды.
- Для выравнивания площадки, имеющей перепады по высоте, используется древесина или бетонные плиты.
Этапы сборки и установки
Процесс установки предполагает последовательный монтаж ярусов и закрепление конструкции на фасаде строения. При этом необходимо учитывать ряд нюансов:
Элементы конструкции не должны соприкасаться с электрическими проводами. Чтобы этого избежать, находящуюся рядом проводку убирают в специальные коробы.
Установку начинают от угла здания.
Под опоры и башмаки следует установить специальные подкладки
Толщина подкладок должна превышать 4 см.
В случае, когда невозможен монтаж с опорой башмаков, строительные леса крепятся на высоте при помощи опорных устройств.
Способ стыковки зависит от типа конструкции.
Во время установки важно контролировать вертикальность лесов при помощи отвеса. Это осуществляется для каждого из ярусов.
К стене конструкция крепится при помощи специальных пробок или анкеров
Для этого возможно потребуется пробурить отверстия в стене.
Во время монтажа настила, расстояние между досками не должен превышать полсантиметра. Настил должен быть уложен строго горизонтально и иметь ровную поверхность.
Конструкцию необходимо обязательно заземлить. Также возможна установка молниеотвода.
На ярусе, где осуществляются работы, требуется установить ограждения, имеющие защитную функцию.
Подъем и спуск людей осуществляется по лестницам. Работники должны быть ознакомлены с планом и максимально допустимыми нагрузками.
План сборки рамной конструкции
Для примера, рассмотрим этапы сборки и монтажа наиболее часто применяемых рамных конструкций.
Собранные первые элементы устанавливаются на подкладки из древесины
При этом важно следить, чтобы опорная плоскость башмака была расположена горизонтально
Первый ярус должен быть соединен при помощи закрепленных диагонально и горизонтально элементов.
Диагональные элементы должны быть закреплены в шахматном порядке. Во время набора настила оставляются свободные места, которые будут использоваться в качестве люка, для перемещения между ярусами.
Закрепление конструкции на стене осуществляется при помощи специальных элементов.
Разборка лесов осуществляется в обратном порядке с соблюдением очередности и техники безопасности.
Для осуществления работ, к ним должны быть привлечены грамотные специалисты. Только они могут гарантировать качество сборки и монтажа, а также безопасность будущей конструкции. Вы можете обратиться к нашим специалистам, которые помогут вам выбрать строительные леса и осуществить монтаж строительных лесов на вашем объёкте.
https://youtube.com/watch?v=HZKjuWmXJT0
О видах
Итак, леса строительные делятся на четыре основных вида. Это:
- клиновые;
- хомутовые;
- штыревые;
- рамные.
Все они различаются по способу крепления конструктивных элементов. Кроме того, список этот далеко не полный, но именно эти четыре вида пользуются наибольшей популярностью среди строителей. Рассмотрим более подробно особенности их характеристики и то, где их уместнее всего использовать.
Леса клиновые
Леса строительные такого вида отличаются от прочих тем, что их элементы соединяются в одну конструкцию клином. Главное их достоинство заключается в том, что они очень легкие, а еще такие леса просто монтировать и демонтировать. Кроме того, они способны выдерживать значительный вес. И именно по последней причине клиновые строительные леса используют только в тех случаях, когда необходимо будет размещать на них большое количество достаточно тяжелых инструментов и материалов.
Леса штыревые
Такая конструкция объединяется в одно целое посредством штырей. Ввиду этого собрать и разобрать такие леса точно так же просто, как и леса клинового вида. Вот только необходимо помнить о том, что штыревые леса не предназначены для того, чтобы выдерживать большие нагрузки. По этой причине мастера используют их только в тех случаях, когда необходимо выполнить лишь отделочные работы.
Хомутовые леса
Такие строительные леса являются по типу своей конструкции самыми прочными. А все потому, что в соединениях элементов используются металлические хомуты. По этой причине хомутовые леса относят к категории профессионального оборудования, которое применяют в тех случаях, когда требуется выполнить большой объем работ на проектах большого масштаба.
Рамные леса
При всех достоинствах, которыми обладают те виды строительных лесов, рассмотренных ниже, рамные леса пользуются у строительных бригад и компаний наибольшей популярностью. А все потому, что они отличаются повышенной универсальностью. Конструкция лесов очень легкая за счет использования тонкостенных труб незначительного диаметра. Все соединительные элементы у рамных лесов очень легкие. Это же касается и рабочих настилов, которые изготавливаются не из металла так, как это делают при производстве лесов клиновых. У рамных – рабочие настилы делают из досок достаточной прочности.
За счет небольшого веса всей конструкции рамные леса можно доставлять на строительный объект небольшими машинами с небольшой грузоподъемностью. Тогда , как для доставки лесов штыревых требуется специальный транспорт. При этом легкость конструкции обеспечивает легкость монтажа и демонтажа. При этом весь процесс сборки и разборки не займет много времени, ведь элементы весят относительно немного.
Виды и типы строительных лесов
Ещё в древности, чтобы возвести достаточно высокое здание, люди использовали временные конструкции, позволяющие работать на высоте. Строительные леса получили своё название из-за того, что в прошлом для них применялся вчерне обработанный или круглый лес. А какие строительные леса есть сейчас?
В настоящее время строительные леса чаще всего представляют собой сочетание металлического каркаса и деревянных настилов. Причём конструкция может использоваться многократно, перемещаясь с одной стройки на другую.
Первый вид строительных лесов — рамные. Основанием такой конструкции служит металлический каркас, созданный из вертикальных рам. Между собой они соединяются диагональными и горизонтальными связями. На рамах эти связи крепятся флажковыми замками, из-за чего этот вид лесов зачастую называют флажковым. Рамные строительные леса весят немного, легко монтируются — это плюс. Но на фасадах со сложной геометрией они использоваться не могут. Нормативная нагрузка — 200 килограммов на квадратный метр.
Клиновые строительные леса получили своё название благодаря способу соединения элементов. Нормативная нагрузка такой конструкции, которая может подниматься на высоту до 40 метров, достигает 300 килограммов на квадратный метр. Стальные клинья служат фиксаторами и вбиваются молотком. Надёжная конструкция позволяет использовать клиновые строительные леса в авиастроении и судостроении. Воздействие на здание или другой строящийся объект получается минимальным.
Штыревые строительные леса. Заявленная нормативная нагрузка составляет 200 килограммов на «квадрат». Крепятся, как хорошо видно на фотографии, введением специальных штырей в трубки, которые приварены к стойкам. Высота, на которую могут подняться штыревые леса — 40 метров. Для жёсткости есть раскосы, установленные диагонально. Конструкция простая, поэтому достаточно популярная.
Хомутовые строительные леса могут возводиться на высоту до 80 метров, они чаще всего применяются именно на сложных объектах. Монтировать их сложнее, нормативная нагрузка составляет 250 килограммов на «квадрат». Хомуты, которые соединяют элементы конструкции, могут быть поворотными и глухими, стягиваются болтами. У хомутовых строительных лесов нет строгого геометрического размера, можно выбрать разный шаг стоек, поменять высоту ярусов и размеры рабочей зоны.
Существуют также подвесные строительные леса, которые, как понятно из названия, нагрузку на почву не создают, свисая с крыши или верхнего этажа здания. Чаще всего применяются на высотках, где обычные леса применять нельзя. Ещё одна разновидность — чашечные леса, приставные, типа чашка-замок. Такие конструкции можно использовать в качестве опалубки перекрытия.
Изготовление простых подмостков
Это второй вариант ответа на вопрос, как сделать строительные леса своими руками. На первый взгляд, такие приспособления кажутся очень ненадежными, однако на деле оказывается наоборот. Конструкции, которые называют армянскими строительными лесами, или «конвертами», не менее надежны, чем традиционные изделия. Минус у них есть: это отсутствие возможности дополнить подмостки перилами.
Материалы и требования к подмосткам
Для их сооружения надо запастись:
- деревянным брусом (50х100 мм);
- и досками (толщина — 40-50 мм).
В этом случае фаворит тоже ель. Для работы потребуется обычный инструмент для работы с деревом. Но перед началом операции надо познакомиться с этим оригинальным приспособлением.
- Данные строительные леса не имеют традиционных стоек: они крепятся к стене, а не упираются в землю.
- «Конверт» — своеобразная полка, получающаяся с помощью соединения брусьев под прямым углом.
- Шаг этих креплений выбирается произвольно, чаще треугольники устанавливают через метр.
- Вертикальные элементы крепятся к стене, горизонтальные становятся настилом лесов.
Если есть шанс прикрепить треугольники к стене, то им можно воспользоваться, однако этот этап не является обязательным. Для упора или подстраховки (если предусмотрена фиксация) используют упорный брус или доски (50х100 либо 50х150 мм).
Сборка строительных лесов
Сначала из бруса делают треугольные опорные площадки. Чем их больше, тем надежнее будут подмостки. Для их сборки также берут гвозди.
- Чтобы усилить узлы изнутри, дополнительно используют металлические уголки.
- С обеих сторон каждого «треугольника» прибивают укосины из досок. Их количество зависит от ширины настила.
- Затем изготавливают подпорные элементы. Если их длина превышает 3 м, то рекомендуют брать более прочные доски (50х150 мм).
- После установки конвертов на необходимой высоте концы упорных элементов загоняют в грунт, затем фиксируют их края досками-кольями.
Настил для подмостков изготавливают из досок, толщина их (40-50 мм) зависит от длины пролета между элементами. Их в обязательном порядке фиксируют на конвертах — либо гвоздями, либо саморезами.
Как избежать смещения подмостков вбок?
Подпорки полностью защищают конструкцию от падения, однако есть вероятность, что во время работы она все-таки уйдет «налево» (или направо). Чтобы предотвратить такое развитие событий, придумано несколько способов.
- Если материал стены позволяет такое «варварское» обращение, то конверты просто прибивают к стене, но гвозди не вгоняют до самой шляпки.
- Когда рядом (сбоку) есть какая-то надежная поверхность, то крайнюю доску настила делают длинной. Ее просто упирают в эту поверхность.
- Для конверта устанавливают еще один упорный элемент — боковую укосину.
Если в качестве упора используются доски с меньшим сечением (не 50х150 мм), то для них тоже требуется дополнительный упор. Есть и другой вариант — похожая конструкция, но она имеет один недостаток: это невозможность регулировать высоту подмостков.
Универсальный вариант — козлы
Это еще одна (вернее, пара) конструкция, которая способна стать спасением для отделочных работ, во время которых важно, чтобы стена находилась на некотором расстоянии от строительных лесов. Если возникнет необходимость увеличивать или сокращать дистанцию, то легкие козлы станут решением оптимальным
Поперечины, набитые на два элемента, с определенным шагом, позволят быстро переставлять настил на необходимую высоту. Они же смогут исполнять роль лестницы, что делает данные конструкции максимально удобными, подходящими для целого ряда работ. Примеры — обшивка наружных стен, их плановая защитная обработка, конопачение сруба, покраска и т. д.
Изготовление таких простых конструкций нельзя назвать очень трудным, поэтому соорудить необходимый элемент можно даже в одиночку, но лучше действовать вдвоем. Однако и деревянные подмостки требуют аккуратности, точности, внимания ко всем деталям. О том, как сделать строительные леса своими руками, лучше расскажет следующее видео:
Описание видов
Рамные
Такие леса являются очень распространенными для строительно-реставрационных работ. Рамная конструкция крайне проста в сборке и строении. Вся конструкция представляет собой металлические рамы, которые закреплены фиксирующими замками. Внутри получающегося сооружение оставляются настилы для горизонтального передвижения и лестницы с люками – для вертикального.
Опоры составляют главную основу такой конструкции. Самые простые «ножки» представляют собой нерегулируемые трубы на приварной «пятке». Однако на данный момент все чаще можно встретить регулируемые опоры на колесах, которыми оснащаются вышки-туры. Такое устройство увеличивает мобильность лесов и их функциональную полезность.
Для основы конструкции используются проходные трубчатые рамы, а для передвижения производственного штата между секциями собираются лестничные рамы. Количество секций и их строение определяется габаритами здания или иного сооружения, а также типом планируемых работ. Для увеличения жесткости каждой рамы используются дополнительные трубы, которые крепятся крест-накрест внутри каждой секции за углы.
Для передвижения рабочих используются деревянные щиты или настилы из сосны или ели. Для перемещения грузов и тяжелых инструментов рекомендуется применять настилы из перфорированной стали. При этом существует и комбинированный тип. Его заказывают в зависимости от предстоящих задач.
Клиновые
Разборные клиновые леса представляют собой универсальное и функциональное строительное сооружение, его применение возможно практически во всех видах работ. Данные качества являются следствием особенностей конфигурации: она может быть абсолютно любой и зависит лишь от формы обслуживаемого здания или иного строения.
Однако все равно приготовление конструкции к работе стоит доверить специалистам. Данный тип лесов используется:
Источник

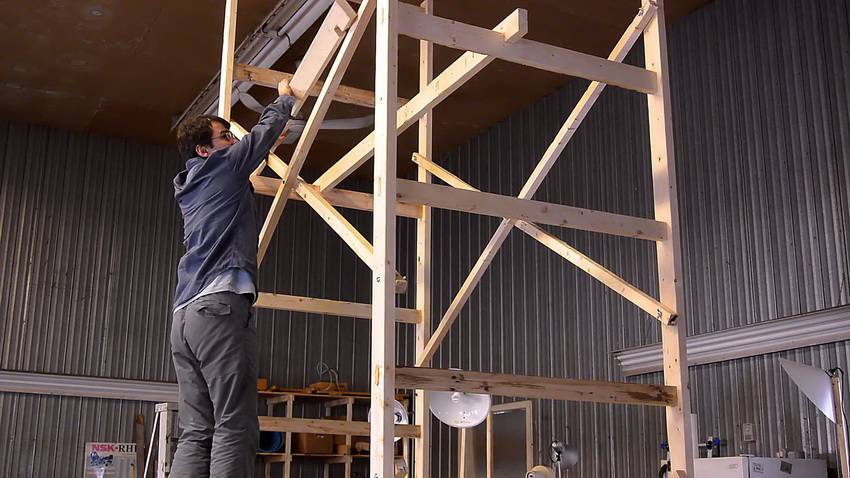

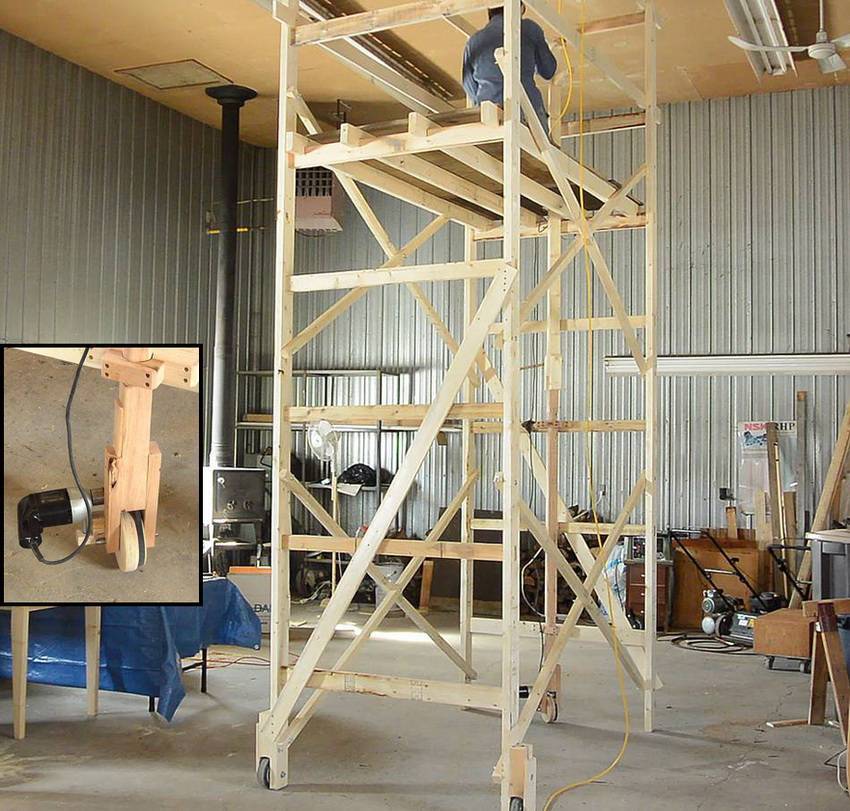

Деревянные строительные леса своими руками
Если есть желание сэкономить, а под рукой находятся материалы из дерева, тогда можно создать конструкцию самостоятельно. Перед тем как сделать строительные леса своими руками, следует изучить требования к изделию, чтобы оно было прочным и надежным.
При необходимости строительные леса можно соорудить из имеющихся под рукой досок
Расстояние между вертикальными стойками не должно быть больше 2,5 м. Высота установки достигает 6 м. Ширина настила может быть любой, но не менее 1 м
Важно, чтобы на нем мог поместиться не только человек, но и необходимые для работы инструменты и материалы
Для опор и стоек следует использовать деревянные брусья сечением 100х100 мм и доски – 50х100 мм. Толщина изделий для распорок не должна быть меньше 30 мм, а настила – 50 мм. Для ребер жесткости понадобятся изделия толщиной 25 мм. В качестве ограждающих элементов можно использовать тонкие доски. Для создания надежной конструкции необходимо применять исключительно строительные гвозди. Саморезы не способны создать надежное соединение.
После того как подготовлена комплектация установки, приступают к ее сборке. Работа начинается с крупных функциональных элементов. На горизонтальную поверхность укладываются два бруса на расстоянии длины конструкции таким образом, чтобы верхушки элементов немного сходились, что добавит установке устойчивость. Например, если расстояние между нижними концами составляет 3 м, то между верхними должно быть не более 2,6 м. С внутренней стороны опор крепятся боковины, которые являются основанием для настилов. Аналогичная операция проделывается с двумя другими брусьями.

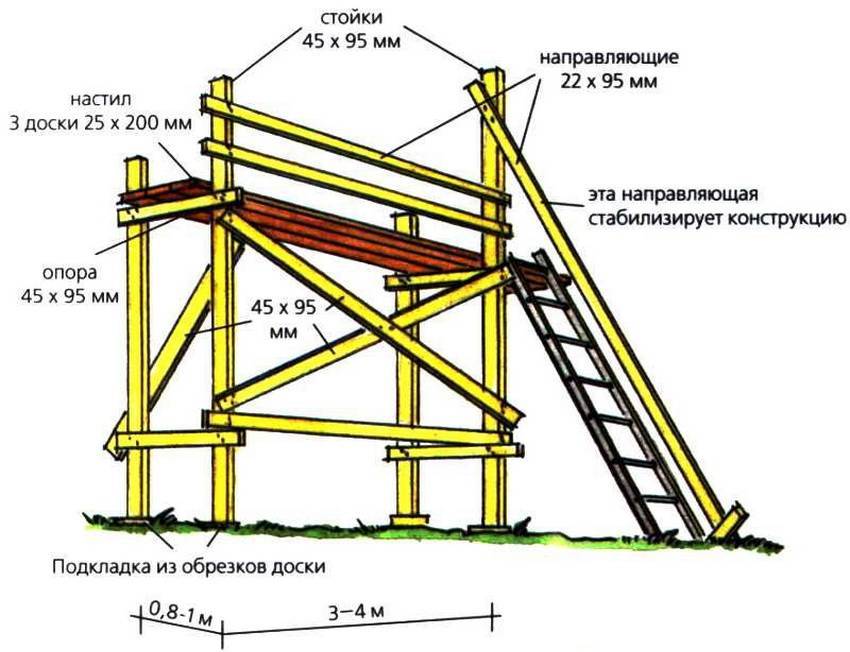

Схема сборки деревянных строительных лесов своими руками
Боковины располагаются вертикально и наклоняются друг к другу для придания устойчивости. Положение фиксируется длинными поперечными гвоздями. Чтобы леса не упали на стену сооружения, поперечины рекомендуется выполнить с припуском 20-30 см.
Стойки устанавливаются на расстоянии 2-2,5 м, что зависит от толщины досок, которые используются для настила. Элементы крепятся между собой при помощи укосов, благодаря которым конструкция не сложится в боковую сторону. Чем больше укосин и поперечин, тем прочнее и надежнее изготовлены строительные леса своими руками. Если высота конструкции составляет более 3 м, необходимо ее дополнительно зафиксировать, чтобы она не упала вперед. Для этого устанавливают укосины, которые, с одной стороны, прибиваются к балкам, а с другой — закапываются в землю.
Завершающим этапом является монтаж настила к поперечным брусьям. Также можно дополнительно установить ограждения над каждым помостом с целью повышения безопасности. Если к боковым элементам добавить поперечные брусья, образуется лестница. Для придания конструкции устойчивости следует концы опор заострить и закопать в землю.
Строительные леса любого типа и конструкции необходимо устанавливать на твердой и ровной площадке
Клиновые строительные леса
Такой тип строительных площадок зачастую применяется в качестве опорной каркасной системы для возведения алюминиевых опалубок. Объясняется это тем, что эта конструкция выдерживает повышенные нагрузки, непосильные для других видов аналогичных строительных приспособлений.
Безусловно, нагрузка в 500 килограмм на 1 кв метр – это большое преимущество клиновых лесов. Высотные характеристики данного оборудования также серьезны – их можно использовать на высоте вплоть до 100 метров. Поэтому нередко такие конструкции применяют для выполнения работ повышенной сложности. Стоимость оборудования по степени доступности — на втором месте.
Особенности строительных лесов
Основой рамных или флажковых лесов является сварной каркас из стальных труб, которые соединяясь, образуют раму. Между собой рамы крепятся диагональю и горизонталью, а в качестве элемента крепления-флажковый замок.
Крепежи рамных лесов заводят в отверстия, предназначенные для них, и фиксируют поворотом «флажка».
Преимущество рамных лесов в том, что они имеют небольшой вес и их легко монтировать.
Элементы, входящие в комплект:
— рама с лестницей;
— рама проходная;
— диагональ;
— горизонталь;
— ригель;
— настил;
— подпятник (башмак);
— опора винтовая (домкрат);
— кронштейн;
— отбортовочная доска;
— лестница наклонная;
— лестница – трап.
Но рамные леса нельзя устанавливать на фасадах, где есть сложная геометрия, а это уже явный их недостаток.
Виды и типы строительных лесов
Ещё в древности, чтобы возвести достаточно высокое здание, люди использовали временные конструкции, позволяющие работать на высоте. Строительные леса получили своё название из-за того, что в прошлом для них применялся вчерне обработанный или круглый лес. А какие строительные леса есть сейчас?
В настоящее время строительные леса чаще всего представляют собой сочетание металлического каркаса и деревянных настилов. Причём конструкция может использоваться многократно, перемещаясь с одной стройки на другую.
Первый вид строительных лесов — рамные. Основанием такой конструкции служит металлический каркас, созданный из вертикальных рам. Между собой они соединяются диагональными и горизонтальными связями. На рамах эти связи крепятся флажковыми замками, из-за чего этот вид лесов зачастую называют флажковым. Рамные строительные леса весят немного, легко монтируются — это плюс. Но на фасадах со сложной геометрией они использоваться не могут. Нормативная нагрузка — 200 килограммов на квадратный метр.
Клиновые строительные леса получили своё название благодаря способу соединения элементов. Нормативная нагрузка такой конструкции, которая может подниматься на высоту до 40 метров, достигает 300 килограммов на квадратный метр. Стальные клинья служат фиксаторами и вбиваются молотком. Надёжная конструкция позволяет использовать клиновые строительные леса в авиастроении и судостроении. Воздействие на здание или другой строящийся объект получается минимальным.
Штыревые строительные леса. Заявленная нормативная нагрузка составляет 200 килограммов на «квадрат». Крепятся, как хорошо видно на фотографии, введением специальных штырей в трубки, которые приварены к стойкам. Высота, на которую могут подняться штыревые леса — 40 метров. Для жёсткости есть раскосы, установленные диагонально. Конструкция простая, поэтому достаточно популярная.
Хомутовые строительные леса могут возводиться на высоту до 80 метров, они чаще всего применяются именно на сложных объектах. Монтировать их сложнее, нормативная нагрузка составляет 250 килограммов на «квадрат». Хомуты, которые соединяют элементы конструкции, могут быть поворотными и глухими, стягиваются болтами. У хомутовых строительных лесов нет строгого геометрического размера, можно выбрать разный шаг стоек, поменять высоту ярусов и размеры рабочей зоны.
Существуют также подвесные строительные леса, которые, как понятно из названия, нагрузку на почву не создают, свисая с крыши или верхнего этажа здания. Чаще всего применяются на высотках, где обычные леса применять нельзя. Ещё одна разновидность — чашечные леса, приставные, типа чашка-замок. Такие конструкции можно использовать в качестве опалубки перекрытия.
Рамные строительные леса: преимущества различных конструкций и типоразмеров
Количество кронштейнов. Кронштейны служат для крепления лесов к фасаду. Их количество зависит от характера планируемых работ, то есть от нагрузок. Подпятник или домкрат. Подпятники являются основанием, на которое монтируются рамы.
Они принимают и распределяют по площади своей плоской части вертикальные нагрузки от лесов. Главным конструктивным различием рамных конструкций выступают габариты труб, а именно толщина и диаметр стенок. К примеру, для производства ЛРСП применяется труба с толщиной стенки в 1,5 мм и диаметром 42 мм, для ЛРСП эти показатели составляют 1,5 и 30 мм соответственно. В зависимости от размеров опорной части, минимальная высота монтажа лесов равняется 2 метрам! Среда, Октябрь 23, Напишите нам Карта сайта.
