Как сделать беседку из поликарбоната: фото, видео, чертежи

Преимущества и недостатки

Самым прочным из всех прозрачных материалов уверенно можно назвать именно поликарбонат. Он легко переносит жару и морозы, резкие температурные колебания, не боится влаги, не горит и не разрушается при температуре до 160 градусов

Особенно долговечны листы с сотовой структурой, которые подходят даже для стационарных построек.Материал не боится грибка, плесени и паразитов, что немаловажно при строительстве беседки. Противоударные характеристики в десятки раз превосходят обычный пластик и тем более стекло. Если каким-то образом удалось разбить лист, осколки не острые и безопасные

Если каким-то образом удалось разбить лист, осколки не острые и безопасные.

Поликарбонат легко нарезается и крепится, только нужно изолировать заглушками все торцы. Для монтажа используются термошайбы, которые компенсируют расширение при нагревании. Материал можно гнуть и формовать, если ты хочешь беседку с купольной крышей или фигурными элементами.Учти, что в беседке из сплошного поликарбоната летом жарко и душно, так что не забывай о вентиляции. Шумоизоляция во время сильного ветра и дождя тоже оставляет желать лучшего. Крыша должна выдерживать эксплуатационные нагрузки, но это легко решается покупкой более прочных листов.

Дизайн внутри и снаружи

Когда конструкция полностью готова, наступает время внутреннего и внешнего дизайна и обустройства комфортного места для отдыха. Этап внутреннего декорирования включает в себя установку столов, скамеек, барных стоек, пристройку камина из камня. Возможности внутреннего декорирования практически безграничны и позволяют реализовать все задумки и пожелания.

Основное – это выбор правильных материалов для внутреннего обустройства. Они должны полностью соответствовать условиям, в которых будут использоваться. Следует помнить, что дачные беседки – это уличная постройка, поэтому здесь возможен перепад температурного режима и повышение влажности, а соответственно мебель и декор должны быть из материалов, устойчивых к подобным испытаниям. Остекление должно быть надежным.

Кроме того, выбирая мебель, обратите внимание на ее удобство и цвет. Беседка – это зона отдыха и комфорта, поэтому стоит продумать все до мелочей. Лучше стулья и лавки выбирать со спинками, также можно подумать о съемных мягких подушках на сидения

Очень удобно отдыхать на природе, сидя в кресле-качалке, при этом оно станет особым декоративным элементом в интерьере беседки

Лучше стулья и лавки выбирать со спинками, также можно подумать о съемных мягких подушках на сидения. Очень удобно отдыхать на природе, сидя в кресле-качалке, при этом оно станет особым декоративным элементом в интерьере беседки.

На стенки можно прикрепить различные полочки для хранения посуды и мелочей, а также таких декоративных вещей, как вазы, часы, которые помимо декоративной могут нести и функциональную нагрузку.

Особое внимание стоит уделить установке мангала или барбекю. Его наличие необязательно, но если принято решение о его установке, то в первую очередь необходимо помнить о безопасности. Что касается наружных работ, то они состоят в организации не только внешней части строения, но и территории вокруг него

Но все же в первую очередь необходимо заняться украшением и отделкой самого фасада. Если беседка открытая, то опоры покрывают лакокрасочными изделиями и декорируют на свой вкус

Что касается наружных работ, то они состоят в организации не только внешней части строения, но и территории вокруг него. Но все же в первую очередь необходимо заняться украшением и отделкой самого фасада. Если беседка открытая, то опоры покрывают лакокрасочными изделиями и декорируют на свой вкус.

Далее следует установка внешнего освещения в виде фонариков, постройка дорожек, ведущих от беседки к другим постройкам на участке. Украсить беседку можно при помощи вьющихся и плетущихся растений, а неподалеку разбить цветочные клумбы. Многие организовывают неподалеку от беседки искусственные садовые фонтаны, которые становятся не только дополнительным украшением приусадебного участка, но и дарят приятную свежесть в жаркую погоду.

Что касается ухода за поликарбонатом, то он довольно прост. Основное – это избегать контакта материала с абразивными веществами. Также для мытья не стоит использовать хлорсодержащие вещества, соль или щелочные составы. Все это может привести к разрушению внешней защиты от ультрафиолета. Для мытья беседки достаточно просто мыльной воды.

Беседка из поликарбоната во дворе частного дома является идеальным решением для тех, кто желает иметь комфортное и уютное место на своем участке для проведения тихих семейных вечеров или даже пышных застолий с друзьями. При этом постройка такой конструкции не потребует много времени, наличия специальных навыков и крупных финансовых затрат. Комфортно отдохнуть на природе можно будет в любое время и в любую погоду. Качественная постройка защитит от зноя, дождя, ветра и даже снега, и будет радовать хозяев не один год.

Сборка конструкции ↑

Наиболее распространенным видом таких конструкций, это навесы для террасы из поликарбоната. Обычно они одной стороной опираются на несущую стену дома, а второй на балки или другие подобные опоры. Кровля при этом может быть как арочной, так и прямой.

Изначально потребуются определенные инструменты для работы:

  • Резку сотового материала можно осуществить при помощи обычного ножа (можно канцелярского), а монолитного – электролобзиком.
  • Для ввинчивания крепежа лучше всего использовать шуруповерт.
  • Остальные инструменты, это стандартный набор: рулетка, уровень, пилы, болгарки и прочие.

Список всего необходимого корректируют зависимо от типа постройки, а также материалов несущих опор и обрешетки.

Самая простая конструкция собирается в несколько этапов.

  1. Установка основных опор.
  2. Крепление обрешетки.
  3. Монтаж кровли.
  4. Оформление площадки.

Несущие опоры могут быть из дерева, металла, или стеновых материалов. В последнем варианте потребуется готовить под них фундамент, а остальные нужно попросту забетонировать.

Деревянные опоры должны быть соответствующего сечения (50×100 или 50×150 мм). Для увеличения их срока службы они монтируются к заранее забетонированным отрезкам швеллера или уголков.

Металлические опоры можно изготовить из профильной трубы с сечением 40х40 мм или больше зависимо от расчетных нагрузок.

На опоры крепят обрешетку кровли, опирая ее одной стороной на стену дома. Деревянные детали соединяют монтажными уголками, металлические, на сварке или болтах. К дому стропила крепят анкерами или другим подходящим типом крепежа.

Металлический и деревянный каркас включает и поперечные рейки для жесткости всей конструкции.

Совет

Используя дерево, не стоит забывать о его должной просушке, а также обработке защитными пропитками и антисептиками. Даже простое лакокрасочное покрытие значительно продлит срок службы такого каркаса.

Металл также нуждается в защите от коррозии, для чего его обычно красят.

Материал укладывают с наклоном. Навесы из сотового поликарбоната для террасы монтируют так, чтобы направление сот было параллельно уклону.

В качестве крепежа используют кровельные саморезы, не стоит брать для этого обычные по дереву или металлу.

Когда монтаж окончен, приступают к оформлению площадки террасы. Она может быть как обычным газоном, так и бетонным или плиточным покрытием.

Используя поликарбонат в качестве кровельного материала, можно получить светлую и достаточно прочную конструкцию. Гарантийные сроки панелей обычно в пределах 10-15 лет, но при должном уходе они значительно больше.
Видео возведения крыши террасы с поликарбонатом своими руками.

https://youtube.com/watch?v=lGfNg4n5KJc%3F

https://youtube.com/watch?v=WAXUrA0lXDU%3F

2020 stylekrov.ru

Основа конструкции

Для беседки характерны три основных элемента конструкции:

  • опоры, которые заглубляются в грунт и закрепляются в нем – бетонируются, трамбуются, якорятся и так далее;
  • ограждение, стойки которого одновременно выполняют роль поддержки навеса. Ограждение может быть номинальным и полноценным, с полным остеклением или заполнением проемов другими материалами;
  • навес/крыша. В зависимости от выбранного дизайна крыша может быть одноплоскостной, состоять из нескольких плоских участков-скатов, одного или нескольких криволинейных сегментов.

Можно выделить отдельно стоящие беседки (весь контур крыши опирается на стойки) или примыкающие к капитальному зданию. В последнем варианте часть крыши опирается на стену, колонны или выступы здания, может быть продолжением ската крыши.

В некоторых случаях беседка может не иметь заглубленных в грунт опор и является условно мобильной. Условно – поскольку вес изделия все-таки велик и транспортировать его силами одного-двух человек нереально.

Обычно такие модели имеют жесткую связанную конструкцию, обеспечивающую хорошую устойчивость и прочность беседки, являются симметричными.

Особенности монтажа поликарбоната

Несмотря на всю свою универсальность и практичность, этот материал требует определенных знаний и навыков монтажа.

Выше уже говорилось о том, что листы сотового поликарбоната можно крепить к изогнутым конструкциям только так, чтобы по кривой ложились канавки панели, а также о том, что радиус изгиба рассчитывается в соответствии с толщиной листа.

Однако есть еще ряд нюансов, например, способы соединения отдельных листов – ведь даже для небольшой беседки с крышей из поликарбоната не хватит одной панели, придется уложить в ряд хотя бы две-три.

Приведенные размеры – наиболее часто встречающиеся для сотового поликарбоната, хотя у разных производителей возможны небольшие отличия. Оптимальный вариант – покупка листов сразу же нужной длины (то есть на всю крышу беседки), чтобы иметь возможность соединять листы только по ширине, а не в длину.

Чаще всего листы соединяют с помощью специального профиля, причем, как указано на схеме выше, лист должен заходить в профиль не менее чем на 15…17 мм, иначе крепление будет ненадежным.

Соединительный профиль может быть поликарбонатным, как показано в таблице выше. Фактически это легкие изделия из того же пластика, чаще всего неразъемные, которые надеваются на край/края листов. Профили НСР и НР рассчитаны на соединение двух рядом расположенных панелей, остальные – на защиту торцов, конька и прилеганий.

Большей популярностью пользуется разъемный алюминиевый профиль.

В первом случае (слева) листы фиксируются прижимными планками с ребристой снизу поверхностью, на которые надвигается защитно-декоративная планка. Во втором случае (справа) в качестве зажима работает изогнутая верхняя планка, а в дополнение есть подкладка снизу. Более удачным может оказаться другой тип соединительного профиля, полностью разборного. В качестве подкладки может выступать монолитный поликарбонат, любой другой пластик, тонкие деревянные планки. Сотовый поликарбонат использовать нельзя – он плохо работает на сжатие!

Ряд производителей предлагает полный комплект с готовой профилированной подкладкой. В нее удобнее закладывать уплотнители, да и сам профиль заметно прочнее, чем самодельные заменители.

Последовательность действий подробно показана на видео ниже, в целом необходимо:

  • закрепить на каркасе нижнюю часть/части профиля (если она предполагается);
  • установить уплотняющие элементы (если они есть);
  • уложить соединяемые листы и зафиксировать их в том положении, в котором они должны будут находиться;
  • установить прижимную планку. Если она имеет дополнительные крепления (саморезы) – установить их;
  • поставить на место декоративную накладку (если есть).

Пример монтажа такого соединения показан на схеме снизу.

Пример установки такого профиля показан на видео.

Однако профиль не может полностью удержать листы. Если Вы планируете сделать беседку из поликарбоната своими руками, требуется дополнительное крепление, которое обеспечивают саморезы с термошайбами. Обычно они располагаются вдоль обреза крыши, а также – при большой площади покрытия – рядами с определенным шагом. Ниже показан пример расположения саморезов с термошайбами и соединительного профиля для односкатной крыши прилегающей к дому веранды.

Термошайбы должны располагаться не вплотную к соединительному профилю.

Саморез с термошайбой состоит из таких частей.

Крышка (декоративная накладка) не обязательна, но позволяет защитить металлический саморез от коррозии и придает креплениям более эстетичный вид. Уплотнительная шайба выполняет роль демпфера между саморезом и поликарбонатом, не позволяет слишком сильно, до поломки, прижать материал. Пластиковая шайба распределяет нагрузку от прижима на большую площадь поликарбоната.

Важно закручивать саморезы с определенным усилием и строго перпендикулярно к опорной поверхности

Более подробно о том, как выглядят термошайбы и как их устанавливать на крыше беседки для дачи из поликарбоната, в коротком видео.

Края панелей защищают кромочным (торцовым) профилем. Он монтируется ДО того, как все листы закреплены, причем не просто на край листа, а на наклеенную уплотнительную ленту. Профиль не прижимается вплотную к краю листа, должен оставаться зазор примерно 2…3 мм. Подробнее о том, почему необходимо это делать и как именно, смотрите на видео ниже.

Какие виды крыш можно сделать с помощью листов поликарбоната?

Чтобы сделать своими руками крышу для беседки, нужно выполнить монтаж каркаса. От материала, из которого сделан каркас, зависит и способ монтажа крыши. Но перед исполнением каркаса, стоит определиться, какого вида будет сама крыша. Этих видов несколько:

Односкатная крыша. Самый простой вариант. Используется в прямоугольных или квадратных беседках, с применением наклонных стропил.

  • Двускатная крыша. Самый распространённый вариант, используется повсеместно. Стропила установить не сложно, имеет приятный внешний вид.
  • Четырехскатная крыша. Более сложный вариант в плане монтажа стропил. Однако привлекает такой вариант своим внешним видом.
  • Полукруглая крыша. Такой вариант появился благодаря использованию поликарбоната. Каркас представляет из себя полукруглые дуги, которые крепятся к основанию беседки. Дуги обшиваются листами поликарбоната.

Многоскатная крыша. Состоит из множества треугольных частей. Такой вариант сложен как в монтаже, так и в устройстве каркаса. Однако он имеет шикарный внешний вид.

Крыша в форме купола. Такой вариант предаст беседке из поликарбоната торжественный вид, а также даст нестандартное освещение внутри.

Какой бы вид крыши не был выбран, стоит учитывать главный фактор – угол наклона. Он позволит обеспечить отток воды во время дождя. В регионах с обильным снегом зимой, стоит увеличивать угол наклона до 45-50 градусов. Это позволит избежать скопления снежного покрова на крыше, а также безопасный сход снега. Если большой слой снега будет долгое время лежать на листах поликарбоната, то они могут деформироваться. Исправить изгиб будет достаточно проблематично.

Особенности монтажа крыши из поликарбоната

Поликарбонат легкий материал, поэтому нагрузка на каркас будет минимальной. Однако, при разработке каркаса, стоит учитывать, что дополнительную нагрузку будет давать снежный покров. Также стоит учитывать, что конструкция крыши из поликарбоната должна выдерживать вес человека. Для производства ремонтных работ или уборки снега придется залазить на крышу.

Материал для изготовления каркаса можно выбрать двух видов – металл или дерево. Деревянный каркас будет иметь более привлекательную цену, а также прост в монтаже. Все детали можно подогнать по месту. Однако дерево нуждается в постоянном уходе, а также более подвержено воздействию внешних факторов. Металл более надежен и долговечен. Но для монтажа металлического каркаса понадобятся не только дополнительные инструменты, но и определенные навыки. Металлический каркас по стоимости обойдется на порядок выше, чем деревянный. Беседка с крышей из поликарбоната может быть выполнена с каркасом из любого материала, главное правильно прикрепить листы поликарбоната.

При изготовлении беседки с поликарбонатной крышей, не стоит снимать защитную пленку с листов поликарбоната. Это поможет избежать загрязнения и царапин во время монтажа. Если внутри самого листа скопился конденсат, то его можно убрать продув сжатым воздухом. При проведении работ не стоит наступать на листы. Несмотря на прочность материала, под весом человека на твердой поверхности он может треснуть. Рекомендуется заклеить открытые торцы либо специальным профилем, либо герметиком. Это исключит попадание внутрь листа влаги и пыли, что дольше сохранит внешний вид крыши беседки из поликарбоната.

Поликарбонат очень удобен в подготовке. Разрезать лист можно обычной ножовкой или лобзиком. Части листа достаточно легко склеить. Это позволяет подгонять размер частей прямо в процессе монтажа. К сверлению материал тоже относится очень хорошо. Сверлом по металлу поликарбонат сверлится хорошо, не крошится.

Для соединения с каркасом используются кровельные саморезы с резиновой прокладкой. Это необходимо для того, чтобы листы не продавливались в местах соединения, а также влага не попадала внутрь листа. Саморезы вкручивать необходимо под углом в 90 градусов. При монтаже крыши из поликарбоната для беседки, стоит помнить, что поликарбонат расширяется при воздействии высокой температуры. Необходимо оставлять зазоры, чтобы не пошла деформация всего листа. Зазор закрывается специальной монтажной планкой.

Изготовить крышу из поликарбоната для беседки легко!

Вполне реально построить беседку с крышей из поликарбоната своими руками. Достаточно иметь немного строительного инструмента и начальные навыки работы со строительным материалом. Монтаж не займет много времени. Поликарбонат прост в обработке, не требует ни специальных навыков, ни оборудования. Смета на строительство беседки с поликарбонатной крышей не будет иметь заоблачной суммы в строчке «итого». Поэтому все больше людей выбирают поликарбонат для строительства.

Основные достоинства металлических беседок

Стоит заметить, что беседка из профильной трубы, помимо легкости сооружения, имеет и другие важные преимущества.

  • Она немного весит – если почва на участке достаточно плотная и не сдвигается в зависимости от сезона, то фундамент может вообще не потребоваться – вместо этого конструкцию можно взгромоздить на кирпичи/камни. Если же беседка небольшая, то ее при необходимости вообще можно будет переносить на другое место. В крайнем случае, можете построить столбчатый фундамент, который куда менее затратный, нежели ленточного типа.
  • Такая конструкция пожаробезопасна, чего нельзя сказать о беседках, выполненных из древесины. Следовательно, внутри без проблем можно размещать, к примеру, мангал. В таком случае даже если пожар и произойдет, то конструкции он никоим образом не повредит.

Металлическая беседка очень прочная, она может без особых проблем выдерживать сезонные подвижки почвы. Каркас гораздо лучше держит форму, нежели те, что выполнены из дерева либо кирпича.
Наконец, все соединения получаются максимально точными и геометрически правильными. Хотя даже в случае неточностей их можно будет с легкостью устранить.

Безусловно, имеются у таких беседок и свои минусы. Так, теплоизоляция здесь практически нулевая. По этой причине подобного рода беседки выполняются открытыми, то есть больше для летнего использования. Конечно, конструкцию можно чем-то обшить (скажем, вагонкой), однако она все равно останется неуютной и холодной. Помимо того, каркас нуждается в перманентном уходе. Антикоррозийное покрытие придется регулярно обновлять, иначе каркас будет контактировать с влажным грунтом и, как следствие, начнет ржаветь.

Преимущества поликарбоната и сооружений из него


Поликарбонат – материал прочный, но в то же время легкий, долговечный и весьма популярный на строительном рынке. Он значительно уступает в цене качественному дереву, кирпичу, и тем более железу (для кованых беседок). Кроме того, прекрасно комбинируется с назваными материалами.Из плюсов поликарбонатной беседки стоит отметить такие моменты:

  • она мало весит и может быть переносной;
  • при необходимости легко разбирается;
  • не требует фундамента, опять же, ввиду небольшого веса;
  • отслужит не меньше 20 лет «без ремонта»: поликарбонат не боится влаги, мороза ультрафиолета, плюс не горит;
  • пропускает свет, но при этом не нагревается (прозрачные листы).

На что обратить внимание при покупке поликарбоната

Вне зависимости от того, где потребитель намеревается купить поликарбонат, помимо желаемых свойств ему нужно обратить внимание на такие моменты:

Признаки качественного поликарбоната:Признаки некачественного поликарбоната:
  • толщина полотна не менее 4 мм;
  • удельный вес не менее 0,7 кг/кв.м;
  • гарантийный срок эксплуатации не менее 10 лет;
  • наличие защитной пленки на обеих сторонах листа;
  • толстые и прочные ребра жесткости;
  • при сгибании не трескается и не ломается;
  • на упаковочной пленке указана информация о производителе и сертификации продукции, инструкция по монтажу и информация о наличии защитного УФ-слоя (ее располагают на той стороне листа, на которую нанесен защитный слой).
  • видны пузырьки воздуха или вкрапления (это свидетельствует о добавлении вторсырья, ухудшающего качество поликарбоната);
  • при легком сжатии лист прогибается или лопаются ребра жесткости;
  • края листа не запаяны, а обрезаны ножом (скорее всего, такой поликарбонат произведен на некачественном оборудовании);
  • отсутствует упаковочная пленка или обозначения, с какой стороны листа находится светостабилизирующий слой;
  • слишком низкая цена.

4. Виды заборов из поликарбоната

Этот легкий и современный материал прекрасно сочетается с множеством других материалов. Комбинируя его в различных вариантах, можно не только добиться эстетичной конструкции с высокими декоративными свойствами, но и сэкономить на количестве более дорогостоящих материалов. Самые распространенные виды заборов с поликарбонатом:

  • Секционная конструкция из профильных труб на металлическом каркасе и стальных уголках. В таком исполнении листы материала являются определяющим фактором при выборе размера пролета. Секции имеют одинаковый размер и могут крепиться как к металлическим, так и к каменным столбикам;
  • Наборные заборы не имеют ограничений ни по форме, ни по размерам. При этом форма секции может иметь самые немыслимые очертания;
  • На кирпичной или каменной основе. Понятно, что поликарбонат в любом случае будет монтироваться на каркас. А вот сам каркас может крепиться к каменному основанию и каменным столбикам. Такой забор сочетает в себе надежность и декоративность;
  • Кованый забор с поликарбонатом выглядит очень эффектно и привлекательно. Идея заключается том, что фрагменты поликарбоната монтируются с внутренней стороны и тем самым скрывают территорию, а снаружи остаются видимыми декоративные кованые элементы.

Последний и предпоследний вариант является самым эстетичным и одним из самых популярных. К тому же, комбинация с камнем или ковкой значительно увеличивает срок службы всей конструкции. Самым простым будет сварной забор из металлических секций с поликарбонатом и металлическими столбиками.

Свойства поликарбоната

Каждый владелец дачи или частного дома хочет, чтобы место для досуга на свежем воздухе радовало глаз, было комфортным и служило как можно дольше

Сотовый поликарбонат, появившийся в 1976 году, сразу приковал внимание архитекторов, строителей и дизайнеров. Его создали в Израиле как альтернативу тяжелому хрупкому стеклу, применявшемуся в больших масштабах для перекрытия теплиц. В национальной экономике это был настоящий прорыв

В национальной экономике это был настоящий прорыв.

Свойства поликарбоната как строительного и отделочного материала действительно уникальны:

  • Высокая светопропускная способность. Сквозь лист толщиной 4-10 мм проникает до 88% солнечных лучей.
  • Легкость. Материал плотностью 1,2 г/см³ весит в 2 раза меньше стекла.
  • Высокая ударная прочность. Поликарбонат обладает ударной вязкостью 35 кДж/м² и противостоит разрушению в 250 раз лучше, чем стекло. К тому же при ударе он не разбивается на мелкие острые осколки, представляющие опасность травматизации.
  • Низкая теплопроводность. Коэффициент теплопередачи листа полимера 3,1-4 Вт/м°С, что в 1,5-2 раза ниже, чем у стеклянного аналога.

Поликарбонат морозостоек, относительно не горюч, биологически инертен. Листы хорошо поддаются обработке — резке, сверлению, гнутью. Пигменты, которые вводят в сырье при производстве, придают полимеру яркие цвета. Сочетание ценных физико-механических свойств и недорогой цены дает возможность широко использовать материал для создания малых архитектурных форм — беседок, навесов, козырьков.

Примеры проектов

По сути, все беседки делаются по похожей технологии. Вначале сооружается каркас, а потом его обшивают листами поликарбоната. Так как этот материал очень легкий, вы сможете переносить конструкцию в нужное место без особых проблем.

Если покупать готовые конструкции, то вместе с установкой они обойдутся вам не менее 24 тысяч рублей. Дешевле будет собрать конструкцию самостоятельно: если использовать подручные материалы, то затраты будут менее 5к рублей.

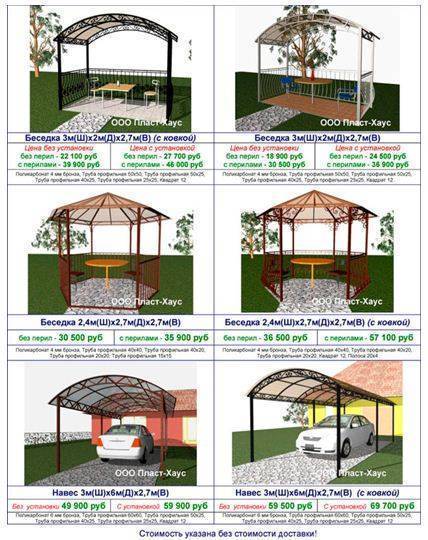

Примеры цен на готовые конструкции

Сварная беседка

Конструкция в сборе

Сварные варианты конструкций имеют цельный каркас, в котором сделаны сразу все элементы, включая лавочки и стол для беседки. Остается только установить его на надежное основание и обшить подходящим материалом.

Если у вас есть сварочный аппарат, вы можете сделать металлокаркас, используя приведенные ниже чертежи беседок из поликарбоната своими руками, либо заказать по ним конструкцию в мастерской.

Чертеж простой беседки

  • На чертеже показан популярный бюджетный вариант беседки вместимостью до 8 человек. Цена её изготовления не превышает 5 тысяч рублей при самостоятельной сборке. Главной статьей расходов станут стальные профильные трубы 25*25*2 мм, которых потребуется почти 50 метров.
  • Крыша сделана в виде арки, поэтому трубы для нее вам, скорее всего, потребуется заказывать на металлобазе. Она сделана из трубы с закруглением 3 метра. Размеры конструкции в основании: 160*197 см, высота до верхней точки 210 см. Стенки установлены под углом 75 градусов.
  • Внутри к стенкам приварен каркас лавочек, по центру установлен столик.
  • Сборка труб делается сплошной сваркой по ГОСТ 5264 с помощью электродов Э42.
  • Пол, столик и лавочки обшиваются струганной шлифованной доской 25*125 мм.
  • Деревянные элементы покрываются антисептиком, и окрашиваются эмалью ПФ-133 по грунту ГФ-021.
  • Листы обшивки крепятся на крышу беседки саморезами через резиновые прокладки, солнцезащитной стороной кверху. Нельзя жестко прижимать их к каркасу. Дополнительно вы можете обшить также и стенки от ветра.
  • Ниже представлен упрощенный вариант беседки. По сути, он состоит из двух лавочек, которые и являются несущими элементами для крепления крыши. К лавочкам приваривается дуга и крепится 1 лист поликарбоната.

Лавочки с навесом

Простая прямоугольная беседка

Следующий вариант имеет простую форму, и хорошо подойдет для небольшого дачного участка. Он был сделан из имеющихся подручных материалов, но в тоже время результат получился достаточно красивым.

Крыша сможет выдерживать большие снеговые нагрузки зимой, и она является продолжением гаража, в итоге не потребовалось строить 4 стенки.

Внешний вид готовой конструкции

Из материалов использовались старые трубы, цемент, металл, поликарбонат и минимум древесины. Опорные столбики сделаны из канализационных труб 90 мм, а верхняя обвязка из профильной трубы 20*40 мм.

Стропила сделаны из профильной трубы 50*50 мм.

  • Пол заливается бетоном на утрамбованную подложку из песка и щебня. Состав смеси: 1 часть цемента, 3 песка, 4 щебня.
  • Затем пол нужно пожелезнить, высыпая сухой цемент на поверхность, и затирая его мастерком.
  • На стропила укладывается перпендикулярная обрешетка из досок 30 мм, и кровля покрывается профлистом. Для неё лучше не использовать поликарбонат, так как внутри будет тогда жарко, он очень хорошо пропускает солнечные лучи.

  • Вся металлоконструкция покрывается специальной краской по ржавчине.
  • Поликарбонатом обшиваются стены вверху под крышей, и внизу до уровня перил.
  • Соты на торцах закрываются скотчем и пластиковой насадкой, чтобы внутрь ничего не попадало.
  • Листы крепятся на саморезы с прорезиненными шайбами. Отверстия сверлятся большего диаметра, чем ножка самореза.

Главным плюсом такой постройки является то, что вы можете повесить прозрачные шторы из ПВХ или сеточку на открытые участки, и полностью защититесь от комаров на улице.

Проект постройки с округлой крышей

Шестигранная беседка

Следующая постройка имеет красивый внешний вид шестиугольной формы. Размеры: 2,9*2,6 м (диаметр 2,9 м, площадь – 5,1 м). Вход имеет размеры 970*2090 мм, а общая высота составляет 3 метра.

  • «Скелет» конструкции изготавливается из стального прокатного профиля. Стены остаются открытыми и окрашиваются после сборки, но вы можете также закрыть их при желании.
  • Каркас устанавливается на готовый железобетонный фундамент или ровное основание из дорожной плитки или асфальтобетона.
  • Кровля покрывается сотовым поликарбонатом.

Чертеж беседки из поликарбоната вы можете посмотреть на фото:

Чертеж размеров каркаса, вид сверху

Чертеж с размерами

Важные этапы строительства

Фундамент

Так как беседка представляет из себя металлическую конструкцию, то целесообразно будет сделать максимально простой и дешёвый фундамент из блоков. Их можно сделать самостоятельно из раствора бетона или купить готовые полнотелые фундаментные блоки 20 на 20 на 40 см.

Под размеры 3 на 3 метра

Под беседку 3 на 4 метра

Фундамент из блоков (лучший вариант для металлической беседки)

Сварка металлического каркаса

Сварка металла — основная работа при самостоятельном возведении беседки

В отличие от дерева, которое можно соединить саморезами, металл придётся варить. Для этого вам понадобится сварочный аппарат, электроды и умение варки.

Нижняя обвязка

Поверх фундамента укладываются металлические трубы, служащие основой всей конструкции. Размеры металла должна быть побольше, так как именной на нём будет держаться вся масса беседки вместе с людьми (фундамент не в счёт, он из бетона).

Фундамент из блоков

Обвязка из металла под беседку (на столбах)

Стойки

Для возведения стен необходимо установить вертикальные стойки, которые привариваются к металлу нижней обвязки. В зависимости от величины беседки количество столбов может кардинально отличаться.

Например, для беседки из металла 3 на 4 метра количество стоек составляет 11 штук (по 4 с боковых сторон, 2 на входной проём и 1 на заднюю стенку).

Готовый каркас из 11 столбов

Если форма постройки имеет количество граней более четырёх, то на каждую из них необходимо будет установить столб. Это наглядно показано на шестигранной беседке (фото ниже). Для классической квадратной постройки количество стоек может быть минимальным.

Четыре основные стойки и 2 под дверной проём

Шесть столбов для шестигранной формы

Крыша

Проект четырёхскатной крыши из металла

Для верхней части беседки лучше использовать материал не тоньше, нежели вертикальные стойки.

Помимо кровельного материала (в нашем случае это лёгкий поликарбонат, но всё же), крыша должна будет выдержать нагрузки ветра и снега, который может ощутимо деформировать стальные трубы.

Важную роль играет дополнительная удерживающая опоры (ферма). В зависимости от формы крыши, её конструкция будет отличаться, поэтому предлагаю изучить несколько вариантов на фотографиях ниже.

Круглая

Шестигранная

Монтаж поликарбоната

Листы данного материала можно использовать для двух частей беседки:

  1. Как кровля на крышу.
  2. Как обшивка на стены.

Про монтаж поликарбоната на крышу можно почитать в другой публикации, где мы этот вопрос осветили подробно. Там есть прекрасная видеоинструкция, которая наглядно покажет с чего начинать и чем заканчивать укладку.

Инструкция по монтажу поликарбоната

Обшивка стен происходит по схожей технологии, монтаж также осуществляется с помощью саморезов с шайбой.

Полезные советы по укладке вы можете посмотреть в видео, представленном каналом на Youtube «Zenon Video». Там вы увидите полезную информацию для тех людей, которые никогда не работали или только начинают осваивать поликарбонат.

Цены на строительство в компаниях

Фото: металлопрофиль и поликарбонат в умелых руках превращаются в отличное место для отдыха

Стоимость 1 м2 монолитного поликарбоната составляет от 750 рублей, сотового – от 160 рублей.

Во сколько обойдется готовая конструкция, зависит от расхода материалов, формы, элементов отделки, дальности доставки и производителя. Цена на дачную беседку шириной 1,7 м, длиной 3 м, высотой 2,2 м стартует от 16 000 рублей или 6500 грн. А вот беседка-качели обойдется в 25 тыс. рублей (10 тыс. грн) и больше.

Хозяевам желающим воплотить в жизнь идею создания необычной постройки на участке, можно воспользоваться помощью специалистов или же положиться на собственные силы. Главное, чтобы конечный результат радовал глаз и приносил удовольствие.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
