Как построить мангал из кирпича своими руками для приятного отдыха

С чего начать постройку мангала барбекю

Итак, вы определились с видом мангала, его размерами и местом расположения. Теперь необходимо соорудить под него фундамент.

Обычно такие постройки делают на улице, в беседке или на террасе. Если фундамент беседки или террасы выдержит вес печи из кирпича, а это порядка 3 тонн, то можете приступать к стройке сразу. Если же вы собираетесь построить мангал с нуля, то первым делом залейте под него подходящий фундамент: ленточный или плиточный.

Следующим шагом будет устройство гидроизоляции под кирпичный мангал. Делается она для предотвращения намокания нижних кирпичей капиллярным подсосом. Достаточно будет простелить рулон рубероида или гидроизола. По окончании стройки, лишнее срежете ножом.

Мангал-коптильня

Конструкция мангал-коптильня сама по себе очень удобное и практичное изделие, поскольку за один прием можно приготовить и шашлык и закоптить мясные продукты

Чтобы начать самостоятельно делать, нужно обратить внимание на важные нюансы:

  • Размеры конструкции стоит подбирать с учетом количества людей, которых нужно будет накормить. Слишком маленькие изделия не будут удобными, поскольку прийдеться разделать процесс приготовления пищи на несколько подходов. Слишком большие сооружения не выгодны из-за того, что не вся поверхность будет использоваться.
  • Каким будет сооружаться изделие: стационарным или разборным.
  • Основной материал для изготовления: метал или кирпич.

Мангал-коптильня

Особенности построения коптильни

В постройке коптильни рекомендуется чтобы сооружение включало крышку, которая будет задерживать дым для копчения продуктов. Существует несколько способов ее изготовления:

  • Соорудить ее раздвижную из двух половинок.
  • Сделать с одной половинки. В таком случае она будет откидная.
  • Съёмную.
  • Задвигающую.

Основание коптильни можно разместить на ножках из метала, или сделать кирпичные опоры. Длину ножек можно подобрать индивидуально. В конструкцию мангала-коптильни можно встроить дополнительный столик. При таком варианте будет комфортно готовить еду на приспособлении.

При сооружении этого девайса нужно быть готовым к тому, что это займет много времени и сил. Но то, что получиться в результате будет полезным на протяжении многих лет. Качественно сделана конструкция– это залог того, что приготовленные блюда всегда будут вкусными.

Очень компактная коптильня

Весь процесс состоит из тех же этапов, что и предыдущие изделия. Отличие в том, что укладка кирпичей делается по другим чертежам.

Что касается облицовочных работ, то также требуется уделить этому не мало внимания. Можно использовать декоративный кирпич. Сейчас его видов большое количество, поэтому внешне девайс можно сделать таким как требует того обстановка. Также, чтобы вся локация изделия выглядела эстетично, можно обложить ее тротуарной плиткой.

Кладка барбекю из кирпича

Рассмотрим, как пристроить барбекю к стене кирпичной беседки.

Кирпичные печи барбекю возводят на фундаменте или бетонном основании. Перед тем как начинать кладку, фундамент гидроизолируют с помощью двойного слоя рубероида. Для возведения конструкции такого типа потребуется примерно 1200 огнеупорных шамотных кирпичей. Кладут их на жароустойчивую смесь «Геркулес», выдерживая толщину шва в 5–7 мм.

Для резки кирпича используют болгарку и алмазный диск. Перед этим кирпич на 10 минут погружают в воду. Грани спиливают, используя плиткорез.

Видео

Чтобы не совершить ошибок при строительстве, рекомендуется просмотреть видео, на котором запечатлены основные моменты по возведению барбекю своими силами.

Обустройство топки барбекю

Для создания топки потребуются керамические и огнеупорные кирпичи. Облицовочный используют для кладки внешнего ряда, огнеупорным выкладывают внутренний.

Стандартные размеры топки:

  • ширина – 70 см;
  • высота – 16 рядов (при устройстве проема с аркой выкладывают сначала 7 обычных рядов, затем начинают формировать арку);
  • глубина – 60 см.

После того как проем закончен, выполняют еще 2 ряда, затем начинают кладку трубы. Для этого с каждым рядом сокращают длину стен: переднюю и заднюю стенки уменьшают на ½ кирпича, боковые – на четверть ширины кирпича. Выполняют так 7 рядов. Следующие 12 рядов – дымоотводящая труба, ее делают прямоугольной.

При выполнении работ рекомендуется придерживаться следующий правил:

  1. Для кладки внутреннего ряда топки используют только огнеупорный кирпич. Облицовочный не выдержит высоких температур, потрескается.
  2. Топочный проем не должен быть излишне высоким. Делать его выше 9 рядов не следует – это приведет к тому, что тяга будет слабой, из-за чего дым будет идти на участок. По той же причине не делают слишком большим дымоход.
  3. Дно топки должно быть максимально ровным – это упростит его чистку от золы.

Строительство дымосборника печи барбекю

Трубу печи-барбекю возводят, используя шамотный кирпич, который кладут на глиняный раствор. При выполнении рядов длину сторон топки сокращают. Когда длина сократится до нужного размера, кладут около 12-14 рядов.

Важно! При устройстве трубы необходимо следить за ровностью кладки – на выступах внутри дымохода будет собираться копоть.

Внутри трубы устанавливают задвижку. Когда раствор полностью высох, выполняют облицовку.

Дымосборник делают не только из кирпича, но и из металла. Такие дымоходы могут иметь прямоугольное, круглое, квадратное или овальное сечение. Легче всего своими руками соорудить квадратный или прямоугольный дымосборник. По размеру конструкция должна быть чуть больше печи, это нужно, чтобы усилить тягу.

Для работы потребуются:

  • листовая сталь толщиной минимум 1,5 мм;
  • молоток;
  • сварка;
  • клепальный аппарат;
  • болгарка.

Для крепежа можно использовать стойки из кирпича или металла – дымосборник присоединяют к ним.

Порядок работ:

  1. Из листа металла вырезают детали нужной формы и размера.
  2. Собирают зонт, он должен быть пирамидальной формы, размер сторон центрального отверстия – минимум 30 см.
  3. Изготавливают из металлического листа трубу высотой 2 м или выше.
  4. После установки трубу желательно дополнительно укрепить с помощью металлического каркаса или кирпичной кладки.

Виды печей барбекю и особенности их размещения

Барбекю — многофункциональная печь. В ней готовят горячее, шашлык, супы и выпечку. Многие оборудуют печь так, чтобы готовить еду разными способами. И конструкция обретает функции мангала, казана и тандыра.

Различают 2 вида печей. Стационарная имеет большой размер с отделами для хранения вещей, которыми пользуются при приготовлении. Может выполнять функции духовки, варочной панели, тандыра, коптильни, казана, печки. Есть и разделочная поверхность. Владелец может модифицирует печь под себя как угодно.

Стационарные барбекю отличаются своей функциональностью, прочностью и долговечностью. Некоторые специалисты создают их как монолитную конструкцию из бетона, но тут есть свои минусы — высокая стоимость и растрескивание поверхности при длительном использовании.

Есть и переносные печи

Имеют легкий вес и небольшие габариты. Важное отличие их от стационарных — мобильность

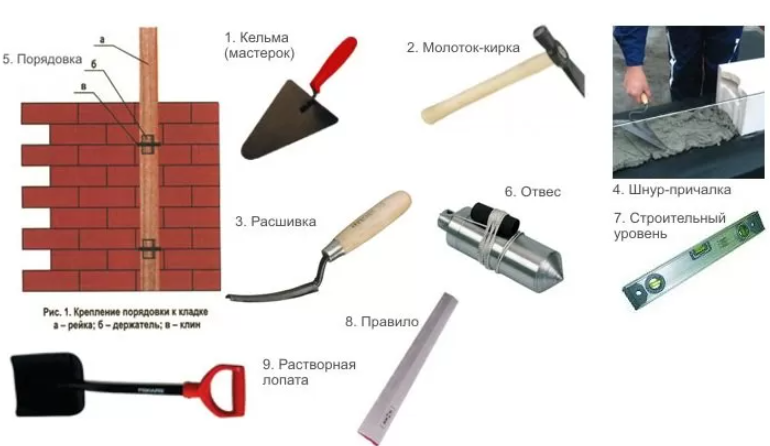

Инструменты и материалы

Для работы по строительству мангала потребуется ряд инструментов и материалов, без которых нельзя обойтись.

Среди них:

  1. Тара для замешивания раствора для кладки кирпича.
  2. Бетономешалка или устройство, способное заменить ее по функциям.
  3. Лопата и мастерок.
  4. 2-3 ведра.
  5. Строительный молоток.
  6. Дрель или перфоратор.
  7. Рулетка для измерений.
  8. Строительный уровень.
  9. Перчатки.

Список материалов может быть дополнен или изменен при необходимости.

Базовый набор для постройки мангала:

  1. Цемент.
  2. Песок.
  3. Рубероид.
  4. Гравий (или другие мелкие камни).
  5. Глина.
  6. Доски и брусья.
  7. Кирпичи разных видов.
  8. Арматура.
  9. Сетка армированного типа.
  10. Уголок.

Опционально может пригодится труба металлическая (если такая планируется к установке), черепица для крыши, дверцы для коптильни.

Эксплуатация

После постройки и полного высыхания скрепляющего раствора можно начинать использовать коптильню. В первую очередь во всех топках разводится огонь для прогрева конструкции и проверки тяги.

При раздельных топках рекомендуется очаг для копчения растапливать тлеющими ветками ольхи или ивы, так как их дым лучше подходит для копчения.

Очаг под барбекю допускается растапливать готовыми углями, поливая их жидкостью для розжига.

Кирпичные сооружения, устанавливаемые на открытом воздухе, укрывают на зиму от снега, чтобы избежать попадания талой воды в поры кирпичей и их преждевременного разрушения. Перед каждым использованием коптильни крючья для продуктов чистят от копоти железной губкой.

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки  своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

  • ширина 150 см;
  • глубина 75 см;
  • общая высота до начала дымоотводящей трубы 217,5 см.

Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

Порядовка мангала из кирпича для беседки

Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова.  На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Средняя часть порядовки: формируем зону очага

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна  — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.

Формирование трубы для отвода дыма от мангала

В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

Проще всего сделать мангал из газового баллона. Как, читайте в статье «Как сделать мангал из газового баллона, бочки, трубы»

Различные печи барбекю из кирпича: проекты, фото, чертежи

Когда вы не можете остановиться на каком-то одном проекте барбекю из кирпича, фото, схемы, чертежи кладки барбекю могут определиться с выбором. Изучите подготовленную нами подборку иллюстраций, чтобы понять, какой из проектов вам больше по душе

Обращайте особое внимание на сложность предлагаемой конструкции: под силу ли вам будет осуществить тот или иной проект собственными руками?

Фото 6. Фрагмент инструкции, показывающей, как складывается из кирпича печь барбекю. Порядовка кладки барбекю, подобная этой, значительно облегчает работу и особенно – тем, кто никогда не строил кирпичный барбекю своими руками. Чертежи, поэтому старайтесь выбирать именно с порядовкой.

Фото 7. Графическая схема барбекю из кирпича. Своими руками сложить барбекю кирпичный для дачи по такому проекту будет совсем несложно.

Фото 8. Компьютерная модель барбекю из кирпича: порядовка и схема постройки. Барбекю сложить будет легче с более подробной схемой, но даже такой чертеж ускоряет возведение конструкции.

Фото 9. Сгенерированная на компьютере приблизительная схема барбекю из кирпича. Кладочные чертежи, приложенные к такой схеме, дадут точную информацию о размере сооружения и порядке его строительства.

Фото 10. Схематичный набросок пьедестала под проект барбекю. Чертежи с размерами необходимы, какого бы типа печь вы ни выбрали – из камня или из кирпича, маленькую или большую, сложную по своей конструкции или нет.

Фото 12. Начинающий печник осуществляет порядовую кладку барбекю из кирпича своими руками. Фото сделано на этапе, когда фундамент уже готов и уже положены несколько рядов кирпичей.

Фото 13. Небольшое уличное барбекю из кирпича. Чертежи такого сооружения предельно простые, однако, если вы решили ставить барбекю из кирпича своими руками, порядовка, подробно описывающая кладку кирпичей, желательна и в данном случае.

ч Фото 14. Кирпичная печь с двумя трубами. На нашем сайте можно увидеть самые необычные барбекю проекты. Фото данной модели, например, показывает, что печка для барбекю и шашлыка, сложенная своими руками, может напоминать очертаниями печку из русской избы.

Фото 15. Существуют самые разнообразные виды барбекю для дачи из кирпича. Фото показывает удлиненную модель, сложенную уголком. Заметно по боковой стенке, что применялась оригинальная схема кладки барбекю из кирпича.

Фото 16. Возле дощатого забора стоит дачное барбекю из кирпича, своими руками выстроенное хозяином участка. Состоит данное сооружение из трех простейших секций. При этом видно, что применялась достаточно необычная раскладка барбекю из кирпича.

Фото 17. Кирпичное сооружение для приготовления различных блюд на открытом воздухе. Чтобы построить даже такую, относительно простую печь барбекю своими руками, порядовка кирпичной кладки может оказаться необходимой.

Фото 18. Задний дворик загородного дома с зоной барбекю и печью с большим дымоходом. Чтобы построить такое, довольно сложное кирпичное барбекю собственными руками, схемы с подробными размерами и очередностью действий просто необходимы.

Декоративная отделка

После окончания кладочных работ для чистовой обработки специалисты рекомендуют пройтись наждачной бумагой или болгаркой со щеткой по кладке, чтобы снять остатки раствора. После этого кирпич протирают водой с уксусом при помощи губки.

Для придания возведенному мангалу неповторимого дизайна нередко используются облицовочные материалы различных цветов и фактур:

  • плитка;
  • кирпич;
  • камень натуральный и искусственный;
  • штукатурка;
  • специальные составы.

Алгоритм укладки:

  1. Обработка стены грунтовкой.
  2. Нанесение шпателем на часть стены клеевого раствора, приготовленного из готовой смеси.
  3. Укладка камня или плитки, плотно прижимая ее к поверхности.
  4. Очистка швов от клея и заполнение мастикой.
  5. Нанесение защитного состава.

Отделочные материалы могут подчеркнуть общий дизайн участка или помещения, а также задать свой. С их помощью можно воссоздать атмосферу старинного замка, охотничьего домика, южной виллы, строгого минимализма и множество других. Обложить всю конструкцию или ее часть – зависит от подобранного проекта и вашей фантазии.

Примеры интересной отделки барбекю.

  • Камень натуральный для отделки
