Установка мебельных петель своими руками

Установка

Чтобы установить петли, имеющие доводчик, применяют метод врезки. Для работы понадобится дрель, отвертка (лучше шуруповерт), фреза и линейка с карандашом.

Если дверца небольшая и имеет небольшой вес, можно ограничиться одной петлей. Но лучше, когда монтируются парные элементы.

Работа выполняется в следующей последовательности:

  • Делается разметка на двери под точки установки фурнитуры;
  • Если планируется монтаж 3 петель, одну располагают обязательно строго и ровно между двумя элементами (верхний и нижний);
  • Петли нельзя монтировать на участке, где фурнитура будет стыковаться с ящичками или полками;
  • Накладные элементы следует приложить к фасаду и обвести корпус чаши;
  • На обведенном участке фрезой делается специальное отверстие;
  • Далее высверливаются отверстия для шурупов;
  • Монтируется планка и устанавливается фурнитура на саморезы;
  • Монтируется площадка спецпетли на корпус самой мебели;
  • С помощью центрального винта регулируется положение навесного фасада.

Вне зависимости от угла разворота, никаких существенных отличий в установке фурнитуры нет.

Немного практики и просмотр наглядного видео позволят вам быстро освоить технику установки петель с доводчиком.

Регулировка

Когда установка завершена, конструкцию следует отрегулировать в вертикальных и горизонтальных плоскостях. За счет этого фасад будет плотнее прилегать, станет ровным и позволит идеально плавно открывать и закрывать двери. Все же наличие разных зазоров между деталями мебели вызывает некоторое раздражение. У вас тоже?

Что касается регулировки, то здесь соблюдается несколько правил и рекомендаций:

Наличие доводчика позволяет обеспечить максимально точную регулировку. Она выполняется в вертикальной, фронтальной и горизонтальной плоскости.

Причем такие петли спасают даже в ситуациях, когда сам пол неровный. Регулировкой удается компенсировать этот недостаток, и в итоге мебель с дверцами все равно выглядит идеально ровной.

Спасибо всем, кто с нами! Не забывайте подписываться и приглашать к нам своих друзей!

Разновидности мебельных петель и их особенности

Под мебельной петлей понимается наполовину механическое приспособление, главной задачей которого является возможность отрыть и закрыть дверцы мебели. Петлю не видно снаружи, поэтому ее внешний вид никак не испортить интерьер комнаты. Обычно используются четырехшарнирные петли.

Полностью исправный механизм позволяет легко пользоваться дверным полотном, не сопровождая его движение никакими скрипами и люфтами.

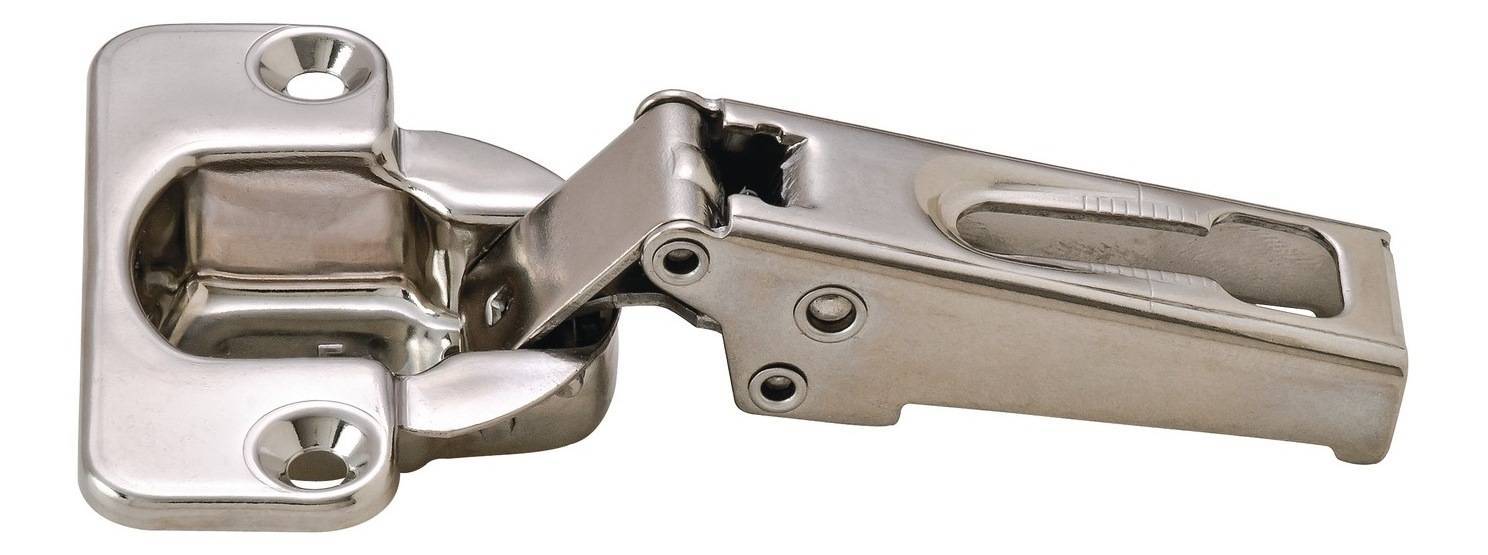

Сама петля состоит из следующих элементов:

  1. Основания, которое прикрепляется к планке для монтажа. На основании есть винт, который как раз-таки и регулирует положение дверцы;
  2. Чашечка круглой формы, которая устанавливается в специальное отверстие, высверливающееся дрелью;
  3. Шарнир. Это двигающиеся части, которые состоят из пружин.

Пружины, которые встроены в устройство, удерживают дверцу в одном положении, не позволяя ей произвольно двигаться. Их можно регулировать так, чтобы было удобно использовать мебель.

На данный момент дверные петли применяются как в устройстве входных проёмов в сооружениях, так и в мебели.

Четырехшарнирные петли бывают нескольких видов: с частичной накладкой (на одну сторону крепится сразу две створки), полностью накладывающиеся (дверцу можно установить с любой стороны), угловые (позволяют собрать мебель под определенным углом), инверсные (створка может быть открыта полностью, то есть на сто восемьдесят градусов) и внутренние.

Простота и функциональность механизма дверной петли породила множество его разновидностей, рассчитанных на применение в различных типах изделий для домашнего интерьера.

Но это не единственный вид петель, кроме четрехшарнирных можно выделить и другие:

  1. Карточные. Самая простая конструкция, суть работы которой в подвижном стержне. В настоящее время встречаются довольно редко;
  2. Маятник. Створку можно распахнуть на 180 градусов;
  3. «Антресоль» – открывают горизонтальные дверцы при помощи пружины;
  4. Ломбертные. Используются для раскладных столов: устанавливаются с двух сторон;
  5. С секретом. Оборудованы специальным кронштейном, который поддерживает горизонтальное положение;
  6. Штольные. Крепятся к дверцам возле стены;
  7. Пяточные отлично подходят для легких конструкций, устанавливаются с обеих сторон;
  8. Специальные для стекла. Выдерживают даже большую нагрузку, при этом у них привлекательный внешний вид;
  9. Восьмишарнирные. Они являются усовершенствованной версией четырехшарнирных. Из-за сложной установки используются редко.

Для того, чтобы мебель прослужила долго без поломок, нужно ответственно подойти к выбору разновидности механизма. Они должны быть качественными, без потертостей и ржавчины.

В изделиях с фактурой под классику могут быть применены лишь такие механизмы, что будут соответствовать данной стилистике.

Регулировка петель

Несмотря на то, что некоторые пользователи проводят процедуру регулировки «на глазок», когда полотно шкафной дверцы ещё не установлено на мебельную конструкцию, данный подход нельзя назвать корректным. Приступая к этапу корректировки после навешивания фасада, вы получите полное представление о том, каким образом ваши манипуляции с регулировочным винтом петли отразятся и на внешнем виде, и на удобстве эксплуатации дверки. Заранее приготовьтесь к тому, что потребуется несколько раз произвести раскрутку и закрутку шурупа в корпусе механизма, прежде чем вы достигните идеальных показателей расположения дверного полотна. В процессе рекомендуется ручной, а не автоматический инструмент, ввиду чего предпочтение лучше отдать крестовой отвёртке. Шуруповёрт, хотя и способен гораздо быстрее производить манипуляции с винтом, его нагрузка может оказаться чрезмерной для компонента и стереть его головку. Произвести регулировку потребуется по трём параметрам расположения фасада, подробнее о которых пойдёт речь ниже.

Регулировка при горизонтальном расхождении

Производится корректировка положения дверного полотна, путём его сдвига влево или вправо. Вашей конечной целью является исключение слишком больших зазоров между фасадом и панелью шкафа. Учтите, что слишком узкий зазор сделает невозможным движение дверцы по оси своей петли. Также, корректировка требуется в комнатах с нестандартными стенами, где шкаф может располагаться под некоторым наклоном.

Регулировка по вертикали

В отличие от горизонтальной регулировки, вертикальная по направлениям вверх-вниз производится манипуляциями с овальными креплениями в механизме петли. Следующим отличием от процедуры корректировки по горизонтали выступает тот факт, что вертикальное положение фасада со временем может «отвиснуть» из-за постоянного воздействия гравитации. По этой причине производить вертикальную настройку приходится на регулярной основе.

Регулировка глубины дверки

Под глубиной подразумевает подстройка положения двери относительно корпуса шкафа, что также влияет на зазор между ними. Большинству пользователей при условии правильного монтажа и корректной разметки, данный тип регулировки почти не требуется. Чаще всего настройка фасада производится в помещениях с неровными полами, которые могут стать причиной осложнённого хода дверцы.

Регулировка стандартных навесов створки

Наиболее часто используется два вида дверных петель – обычного типа и с доводчиком. Внешне оба варианта почти не отличаются, второй имеет более массивную конструкцию. Технология настройки для всех типов общая. Существует четыре основных условия, позволяющих произвести эту операцию успешно и за короткое время.

Перед началом работы нужно добиться того, чтобы шкаф по трем пространственным плоскостям располагался по уровню. Определить это можно при помощи строительного уровня.

Невозможность оптимального расположения в трех пространственных плоскостях потребует увеличения зазоров на створках фасада. Их размеры при правильном расположении мебели находятся в пределах 3-4 мм.

Настройку начинают с регулирования вертикальных зазоров по высоте дверцы. Затем выравнивают створки по высоте.

Еще одним важным моментом является правильная присадка фасада под чашку фурнитуры. В противном случае процесс правильного регулирования практически невозможен, потребуется устранение дефекта присадки.

Регулировать мебельные петли необходимо одновременно в нескольких плоскостях:

  • вертикальное регулирование;
  • выравнивание дверцы по высоте;
  • регулировка по плоскости.

Вертикальная настройка выполняется в случае, когда створка висит под наклоном или одна дверца ниже второй. Процесс состоит из четырех этапов:

  1. Удаление с навесов заглушек.
  2. Установка на одном уровне болтов, расположенных подальше от края боковины и отвечающих за вертикальную настройку.
  3. Прикрытие створки и определение расположения ее относительно всей конструкции шкафа. Если верхний угол дверцы сместился в правую сторону, нужно в верхнем навесе прикрутить регулировочный винт, а в нижнем – выкрутить.
  4. Проведение предыдущей операции выполняется до принятия дверцей нужного положения.

Теперь можно приступить к регулировке дверки по высоте. Для ее выполнения потребуется приобрести регулировочные саморезы с мелкой резьбой — 16е РZ, которые прочно будут держать крепление. Саморезы толстые и с крупным шагом резьбы использовать не следует. В данном случае придется работать с болтами, которые крепят петлю к боковой стенке через продолговатые отверстия. Процесс делится на три операции:

  1. Расслабление саморезов на навесах путем легкого выкручивания.
  2. Перемещение створки в необходимом направлении (вверх или вниз) по отверстию и ее фиксация.
  3. Аккуратное затягивание саморезов практически до упора, но чтоб не сбилась резьба.

Настройка петель по плоскости требуется в случае, когда дверь плохо прижимается к корпусу или при закрывании чуть возвращается назад. В этом случае необходимо:

  1. Подкручивание по направлению к себе винтов, расположенных ближе к краю боковины, не более чем на 2-3 мм.
  2. Проверка правильности расположения двери – наличие зазора между створкой или фасадом.
  3. При необходимости повторение процесса до устранения дефекта.

Регулировку рекомендуют производить отверткой с крестовой насечкой, так как болты выполняют и фиксирующую функцию, а поэтому должны быть прочно затянуты.

Регулирование мебельных навесов с доводчиком

Регулировка мебельных петель с доводчиком производится так же, как и стандартных. Однако есть одно отличие – у них добавляется еще один регулировочный винт, который позволяет либо отключать доводчик, либо усиливать силу притяжения.

В одних механизмах отключение производиться с помощью дополнительного болта, в других – выключателем, который находится в чашке петли. Это зависит от фирмы-производителя и конструкции навеса, поэтому как отрегулировать настройку определенного вида петель с доводчиком нужно узнать из прилагаемой изготовителем инструкции.

Регулировка мебельных навесов самостоятельно

Работы по регулировке навесных петель можно проводить самостоятельно, без привлечения профессионала. Эта несложная процедура не требует больших профессиональных навыков и значительного количества времени. Для ее исполнения не нужны дорогостоящие устройства – достаточно имеющихся в каждом доме простых инструментов.

Единственное условие – внимательное изучение приемов, особенностей и очередности операций по выполнению такой работы. Регулировка мебельных петель своими руками позволит в процессе эксплуатации мебели регулярно проверять состояние фасадной части и своевременно устранять возникающие проблемы, постоянно поддерживать мебельную фурнитуру в рабочем состоянии.

Как установить рояльную и карточную петлю на дверь шкафа

В оснащении современной корпусной мебели, шкафов и тумб в основном используются четырехшарнирные петли. Рояльные и карточные петли на дверь шкафа устанавливаются в случаях, когда требуется подчеркнуть стилистику, исполнение «под старину».

Из-за того, что карточные и рояльные петли не допускают регулировки, при разметке мест крепления важно придерживаться предельной точности и аккуратности. Также необходимо предварительно выровнять корпус шкафа по горизонту, без завалов и перекосов

Проще всего установить рояльную петлю на дверь шкафа с помощником. Для начала требуется определиться с конструкцией рояльной или карточной петли – в зависимости от того, какой тип открывания нужен и какой декоративный эффект требуется достичь.

Сам принцип установки предельно прост и понятен. Рекомендуется сначала предварительно закрепить рояльную петлю в 2-3 местах, зафиксировав положение. А затем закрутить шурупы в остальные отверстия. Излишки рояльной петли можно аккуратно срезать ножовкой по металлу.

Если для оснащения мебели используются другие варианты навески (врезных, антресольных, штырьевых петель), опирайтесь на рекомендации прилагаемой инструкции.

Виды петель с доводчиком

Производители стараются регулярно обновлять выпускаемую фурнитуру, благодаря чему на современном рынке представлено огромное разнообразие петель для мебели. На сегодняшний день существует 3 основные вида петель, которые пользуются особой популярностью.

Пример, как выглядят доводчики

Таблица 3. Виды петель с доводчиком

ВидОписание
СтандартныеДоводчик в таких петлях встроен в плечо, соединённое с чашей. Внешне они отличаются сложной конструкцией плеча, имеют пружинчатую форму.
Со строенным амортизаторомПозволяют регулировать степень усилия амортизатора – закрытие дверцы можно сделать быстрым или медленным, все зависит от веса и размера фасада. Также эти петли бывают с полным либо частичным «поглощением» энергии при ударе об корпус.
С накладным доводчикомГлавное преимущество таких петель – доводчик представляет собой отдельную конструкцию, его можно приобретать без самого навеса. Такие петли можно снимать и монтировать в любое время, однако при монтаже нужно учитывать производителя (оба элемента конструкции, петли и доводчик, должны быть одинаковыми). Если дверцу удерживают три навеса, то демпфер можно устанавливать один, сверху либо снизу. Накладные доводчики бывают:с креплением на чашку петли;
с защелкиванием на чашку петли;
с защелкиванием на плече петли.

Амортизаторы (демпферы) для мебели можно устанавливать вместе с обычными и сложными петлями (с доводчиком). Они предотвращают хлопанье дверцей, путем гашения удара. Благодаря амортизаторам любая мебель будет закрываться бесшумно. Демпферы для мебели бывают:

  • накладными;
  • врезными.

Демпфер – это отличное дополнение к самозакрывающимся петлям

Их можно:

  • прикрутить или приклеить к одной из поверхностей шкафа;
  • врезать в торец корпуса.

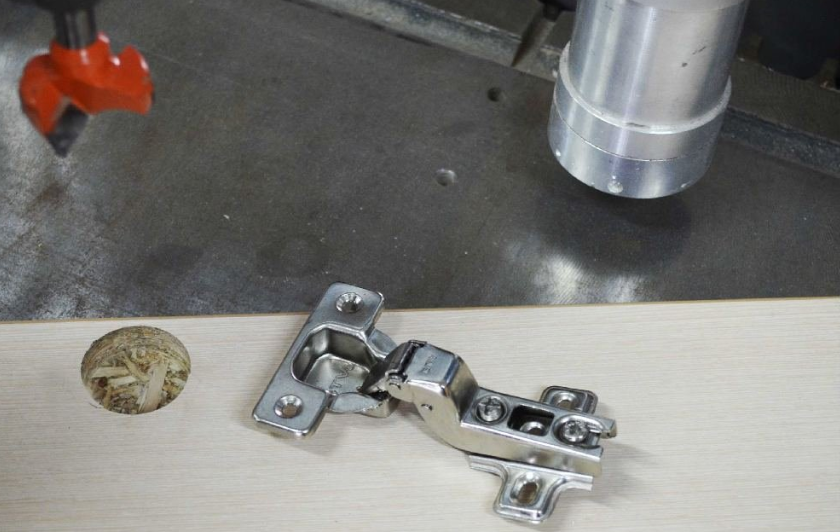

Сверлим отверстие

Следующим этапом монтажа мебельных петель является подготовка отверстий для вкручивания шурупов. Отверстия выполняются с помощью электрической дрели и небольшого тонкого сверла по выполненной разметке. Кроме того, для установки чашки петли потребуется использовать специальную фрезу – с ее помощью в полотне дверки необходимо будет сделать круглое отверстие глубиной, равной глубине петельной чашки. Фрезу нужно выбирать, предназначенную для работ по дереву – в противном случае с наружной стороны фасада могут появиться следы деформации, а на внутренней плоскости сколы материала.

Для высверливания отверстия фреза должна быть остро заточена – только в этом случае можно быть уверенным, что она не повредит материал дверцы. Для работы потребуется зафиксировать фрезу в патроне электрической дрели. Инструмент подносят к разметке на дверном полотне, размещают его в строго перпендикулярном положении, затем выполняют процесс сверления на малых скоростных оборотах электроинструмента. Глубину отверстия делают не более 12-13 мм. Необходимо постоянно контролировать процесс работы инструмента, не увеличивая скорость оборотов.

Применение фрезы требует определенного опыта, поэтому если вы впервые работаете с таким инструментом, необходимо для начала попробовать свои силы на куске черновой древесины. Только поняв специфику процесса, можно переходить к сверлению мебельного фасада.

Для того чтобы выполнить крепежные отверстия для мебельных шурупов правильно, необходимо следовать рекомендациям специалистов:

  • высверливая отверстия для крепления мебельной петли, необходимо помнить, что любое из них не может превышать по своей глубине размер, равный 13 мм;
  • диаметр отверстий должен соответствовать размеру крепежных элементов петли;
  • работы по сверлению отверстий нужно выполнять аккуратно и только на низких оборотах электродрели, постоянно контролируя процесс;
  • выполнив первое отверстие, нужно приступить ко второму, а затем к последующему – продолжать так до тех пор, пока все они не будут выполнены.

Например, если дверцы мебели сделаны из сосны или березы, то процесс сверловки проходит легко и быстро, тогда как ясень, дуб или орех просверлить довольно сложно из-за высокой плотности их древесины. Во время работы необходимо следить, чтобы дрель все время находилась под прямым углом относительно рабочей поверхности – если вы сверлите плотную древесину, инструмент легко может отклоняться от заданной ему траектории сверления.

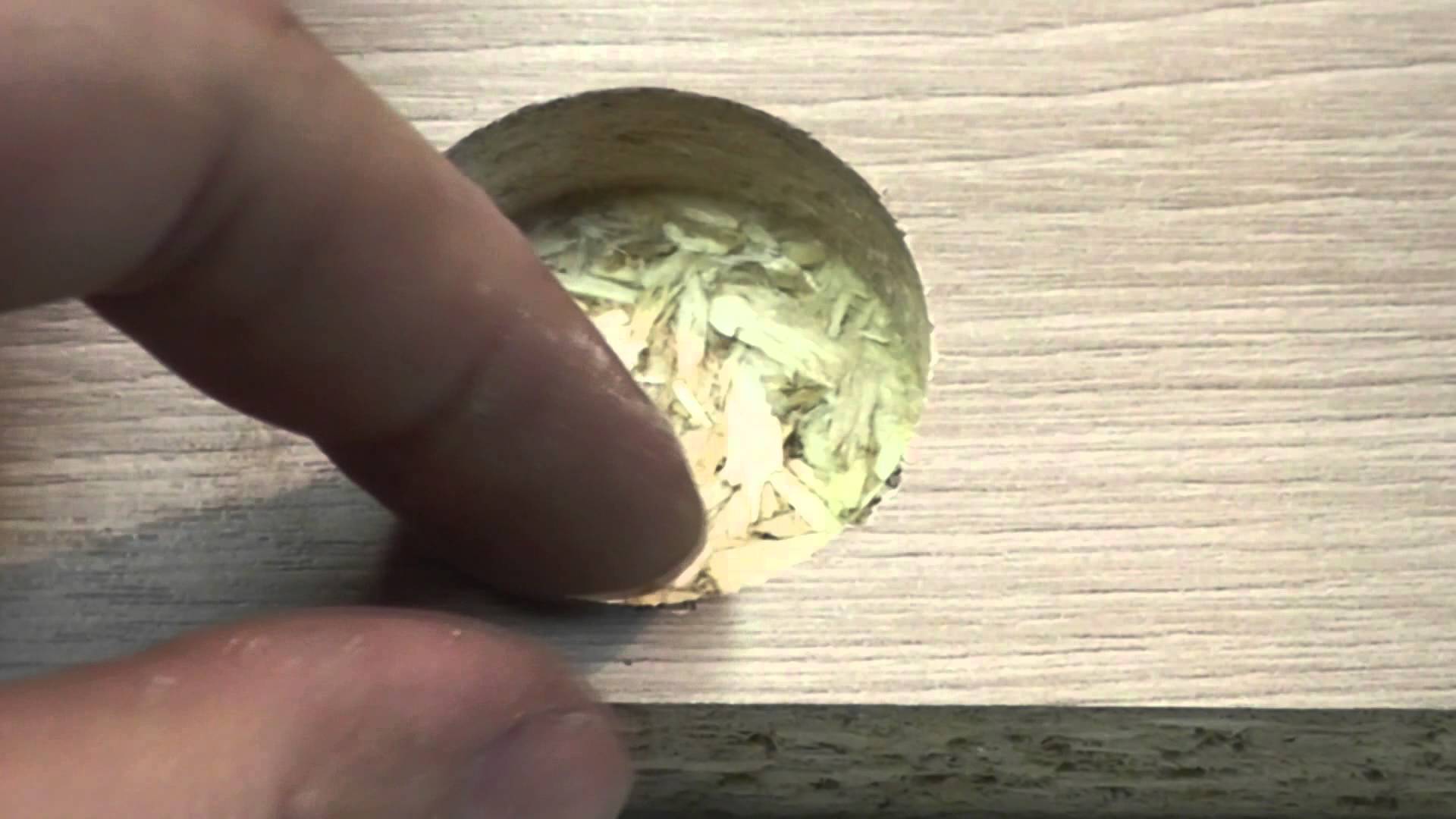

Подготовка отверстия

Чтобы понять как правильно устанавливать и навешивать петли, важно следовать всем обязательным этапам. Следующий этап установки – как врезать мебельные петли? Используя дрель или шуруповерт, нужно просверлить отверстия

При этом нужно использовать фрезу. Фасад укладывается на твердую поверхность. Сверление производится в месте проведенной разметки.

Монтаж мебельной петли производится при учете следующих условий:

  • глубина отверстия составляет 12-13 мм. Врезка не должна быть глубже, чтобы избежать появления трещин с лицевой стороны дверцы;
  • применение наточенной фрезы способствует исключению сколов или повреждению поверхности фасада;
  • дрель или шуруповерт следует вертикально, соответствуя оси сверления, чтобы избежать повреждения поверхности;
  • не следует выполнять сверление в спешке, иначе в результате отверстие будет неаккуратным.

Выполнив сверление для одного отверстия, производится сверление следующих пазов. Когда все отверстия будут изготовлены, следует этап укладки в них чашек петли.

Виды петель для мебели

Для дверей шкафа используются следующие типы петель:

  • Шарнирные крепежи состоят из двух частей и соединяются между собой осью. Это один из самых популярных видов петель, которые применялись еще в мебели, произведенной в СССР.

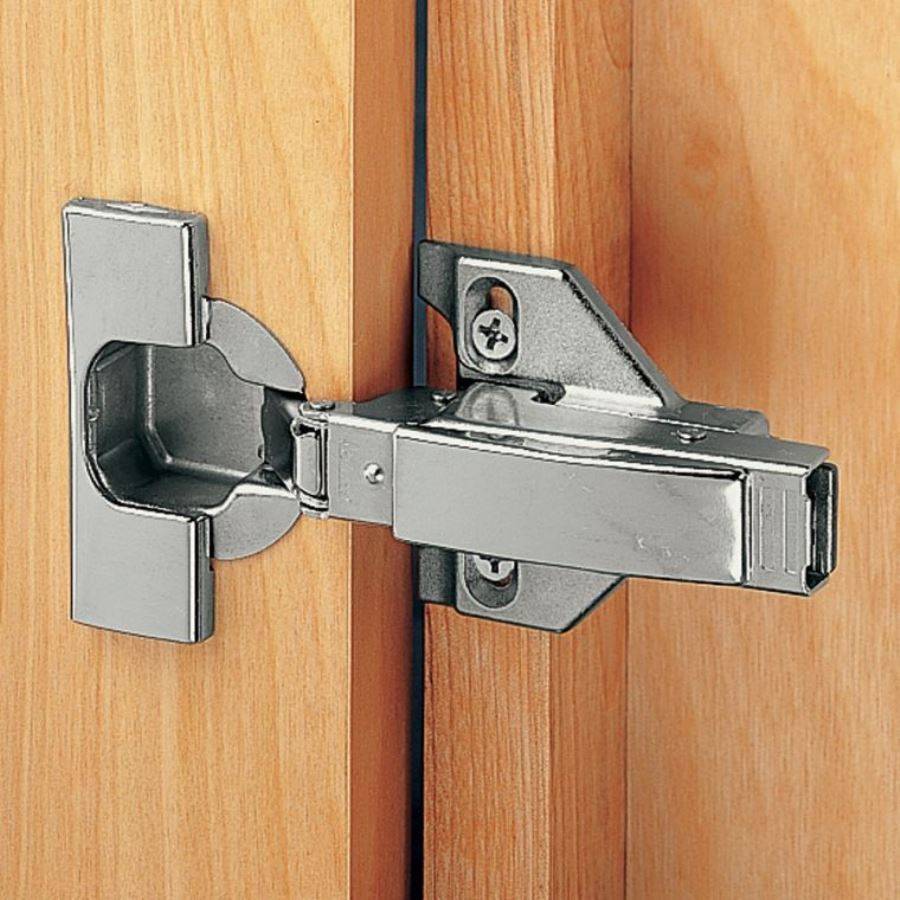

  • Четырехшарнирные петли являются усовершенствованным вариантом предыдущего вида. Они отличаются универсальностью и подходят для различных типов шкафов.

Виды петель: шарнирная (слева) и четырехшарнирная (справа)

Для зеркальных или стеклянных дверок применяются особые виды петель. В их конструкцию входит декоративная накладка и специальное уплотнительное кольцо, которое крепится на стеклянную поверхность.

Мебельные петли подразделяются на несколько подвидов, в зависимости от способа наложения и, соответственно, области применения. Рассмотрим их подробнее:

  • Накладные и полунакладные крепежные элементы используются для наружных дверей мебели.
  • Вкладные петли предназначены для внутренних перегородок.
  • Угловые крепежи подходят для сборки угловых шкафов, независимо от их конфигурации.
  • Инверсные петли устанавливаются в случае, если необходимо, чтобы дверца мебели открывалась на угол до 180 градусов.

Виды мебельных петель в зависимости от способа наложения

Установка петель различных видов

Способы установки петель для ворот, дверей и мебельных фасадов несколько отличаются друг от друга. Рассмотрим каждый способ более подробно.

Монтаж мебельной петли

Установка внутренних петель на мебельные фасады производится по общей схеме, представленной на рисунке.

Схема расположения и установки основных элементов петли

В процессе монтажа рекомендуется действовать следующим образом:

  1. первый этап заключается в нанесении разметки в местах расположения петель. Поскольку мебельная петля состоит из двух основных элементов (чашки и ответной планки, которые соответственно устанавливаются на фасад и коробку шкафа), то и разметку требуется произвести на обеих поверхностях;

Чтобы не производить многочисленные замеры и расчет расположения составных элементов петли, при установке можно использовать шаблон.

  1. следующий этап – сверление отверстий для чашечки петли и крепежных элементов. Для выполнения операции используется дрель с различными насадками и сверлами подходящего диаметра;

  1. установка основной части петли, оснащенной чашечкой;

Крепление мебельной петли к фасаду

  1. установка ответной планки;
  2. заключительный этап – регулировка петли, которую можно произвести в трех направлениях.

Выравнивание дверцы относительно корпуса мебели

Установка дверной петли

Чтобы установить внутренние петли для дверей, требуется:

  1. разметить область установки петель на боковине дверного полотна и дверной коробке. Для удобства и быстроты нанесения разметки можно использовать специализированные шаблоны;

Определение мест установки петель

Оптимальным местом для установки петли считается область, расположенная на расстоянии 15-20 см от верхнего и нижнего краев дверного полотна и коробки.

  1. в дверном полотне при помощи фрезерного станка (при отсутствии устройства молотком и стамеской) вынимается часть дерева для обустройства углубления. Если установка производится на металлическую дверь, то петля располагается между полотном двери и обшивкой;

Подготовка отверстий для монтажа дверной петли

  1. дрелью просверливаются отверстия для крепежных болтов;
  2. петля фиксируется и при необходимости производится ее регулировка.

Винты для регулировки дверной внутренней петли

Дополнительно можно посмотреть видео о правильной установке внутренних петель на межкомнатную дверь.

Монтаж петли на ворота

Чтобы установить внутренние петли своими руками на ворота или калитку, потребуется сварочный аппарат, так как соединение петли и металлической поверхности ворот (калитки, опорных столбов и так далее) считается ненадежным.

Установка при использовании сварки производится следующим способом:

  1. выбираются места для установки петель. Количество и размеры петли рассчитываются, основываясь на весе и габаритных размерах ворот. Если требуется установка двух петель, то они располагаются сверху и снизу на расстоянии 15-20 см. Третья и последующие петли монтируются равномерно в пространстве между двумя крайними;

Для двери весом не более 30 кг монтаж дополнительных петель не требуется.

  1. после определения места необходимо нанести предварительную разметку;
  2. область, в которой будут располагаться сварные швы, очищается от грязи и ржавчины. Для этого можно использовать простейшую металлическую щетку или специальную насадку на дрель;

  1. стальные внутренние петли состоят из двух частей, соединенных между собой штырем. В первую очередь приваривается часть петли, предназначенная для установки на ворота или калитку. Сварной шов должен быть расположен по всей длине соприкосновения петли и фасада ворот;

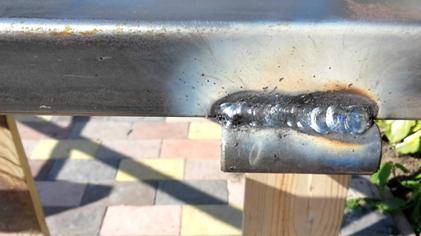

Рекомендуемый вид применяемого сварного шва

  1. производится проверка правильности открывания створки ворот (дверцы калитки). Недочеты устраняются при помощи воздействия на петлю молотком;

Все петли должны находиться на одной линии и в одной плоскости.

  1. приваривается вторая часть петли на опорный столб или металлическую коробку ворот (в зависимости от того, куда устанавливается петля);
  2. две части петли соединяются простым навешиванием одной части на штырь другой составляющей;
  3. сварные швы перед дальнейшей обработкой выравниваются и зачищаются.

Выбор петель для установки производится на основании ее предназначения, так как мебельные, дверные и воротные петли значительно отличаются друг от друга. Установка различных видов петель выполняется своими руками при наличии простейших инструментов и полученных знаний.
