Установка и подключение кухонной вытяжки

Виды вытяжных систем

Вытяжные системы делятся на канальные, также называемые прямоточными, и рециркуляционные. Существуют также комбинированные модели, работающие в обоих режимах. Давайте рассмотрим особенности прямоточных и рециркуляционных систем.

В прямоточной системе воздух всасывается насосом и выталкивается через вентиляционное отверстие. Устройство оснащено жировым фильтром, который можно снять с устройства и очистить от скопившихся частиц жира по мере загрязнения. Эта система более долговечна и проста в обслуживании, чем другие системы, и обеспечивает хорошую вентиляцию. Однако для его установки необходимо, чтобы рядом с прибором находилось кухонное вентиляционное отверстие.

Система рециркуляции также забирает воздух, пропускает его через фильтры и выпускает очищенный воздух обратно в кухню. В этой системе используются два фильтра: жировой и угольный. Жировой фильтр точно так же улавливает частицы масла и жира, а угольный фильтр удаляет неприятные запахи и обеспечивает более тщательную очистку воздуха. Этот тип системы не связан с вентиляционными отверстиями и может быть установлен в любом месте. Жировой фильтр периодически промывается, а фильтр с активированным углем, выполненный в виде съемного картриджа, является одноразовым. После нескольких месяцев использования его необходимо заменить на новый, что увеличивает эксплуатационные расходы системы.

Помимо принципа работы, кухонные вытяжки различаются по способу установки. Они могут быть установлены различными способами. Ниже приведен список различных типов кухонных вытяжек

  • Настенные навесы крепятся к настенной мебели или полкам; они компактны (часто в виде небольшой коробки) и имеют небольшую мощность;
  • Настенные системы монтируются на стену, в отличие от подвесных систем;
  • Купольные вытяжки (также известные как вытяжки с дымоходом) являются разновидностью настенных устройств, но купола имеют характерную форму и обычно являются наиболее эффективными системами;
  • Встраиваемые системы устанавливаются внутри предметов мебели;
  • Угловые приборы занимают кухонный угол;
  • Островные системы устанавливаются над варочными панелями, которые располагаются на “острове” в центре кухни;
  • Телескопические или выдвижные системы – такие системы выдвигаются из кухонной мебели при необходимости.

Помимо вышеперечисленных типов приборов, вытяжки делятся на обычные и наклонные. Горловина обычной вытяжки расположена параллельно варочной поверхности. В случае наклонных вытяжек горловина наклонена по отношению к варочной поверхности. Предполагается, что наклон увеличивает эффективность вытяжки.

Установка вытяжки на кухне своими руками

Монтаж любой кухонной вытяжки своими руками имеет свои особенности, которые определяются типом системы вентиляции и расположением вентиляционной шахты. Для начала рассмотрим подробнее нюансы установки встроенной вытяжки в шкаф.

Антивозвратный механизм

  • Чтобы выполнить работу по правилам, первым делом вам необходимо изготовить короб для хлопушки. Из материалов для него можно использовать обычный алюминий, оцинкованный лист или жесть. Однако вы можете сэкономить немало времени и средств, если сразу приобретете антивозвратный клапан, который открывается как бабочка. Встраивать его нужно прямо перед вентиляционной шахтой.
  • Для обеспечения более удобного доступа рекомендуется установить корпус на настенный шкаф над плитой. Впоследствии вы сможете сделать его более устойчивым, ликвидировав все щели монтажной пеной и приклеив к шкафу. Тем самым будет решена проблема резонанса.
  • Перед монтажом вам необходимо примерить корпус хлопушки к выбранному месту на стене и обвести по контуру границы, по которым будет выполнено отверстие. Далее шкаф нужно снять со стены и проделать в нижней стенке отверстие с помощью электролобзика под нижнее обрамление. Сперва рекомендуется проделать отверстие внутри области разметки крупным сверлом большого диаметра. Далее возьмите пилку лобзика и поместите в него, после чего может довести отверстие в шкафу до необходимых вам размеров.
  • По аналогичной схеме можно выполнить отверстия и во внутренних полках под воздуховод. В верхней стенке обязательно делаются отверстия квадратной формы с запасом 3-5 мм для размещения в нём хлопушки.

Подключение воздуховода

  • Теперь можно переходить к следующему этапу — подключению воздуховода. Для этого берем гофру, выставляем ее в просверленное отверстие, а в верхней стенке шкафа ее необходимо слегка согнуть, чтобы она стала квадратной. Обрежьте лишние куски гофры, оставив небольшой запас, а затем разрежьте немного углы и загните их наружу.
  • Теперь можно встраивать шкаф с гофрой на стену. Обязательно обработайте места стыков воздуховодов силиконовым герметиком, чтобы не возникало потери мощности.
  • Далее вам необходимо зафиксировать самодельный короб на шкаф. Так вы сможете подключить гофру к вентиляционной шахте. Для этого можно также использовать силикон, а для ликвидации крупных целей можно взять обычную пену.
  • Далее нужно установить вытяжку в шкаф. Ее крепят на саморезы или дюбели при условии, что это крепление можно использовать для стен.
  • Убедитесь, что гофра жестко закреплена на вытяжке, а затем затяните ее с помощью хомута. На этот участок наносить герметик можно по желанию.
  • Если вы выбрали прямую схему подключения вытяжки, то вам достаточно подключить воздуховод к вентиляционной шахте. Для более простой стыковки вам понадобится специальная решетка с круглым отверстием.
  • Если вы решили использовать воздуховоды из ПВХ, то монтаж выполняется по аналогичной схеме: нужно соединить трубы с комплектующими углами и провести их для вентиляции.

Крепление на стену без шкафа

  • Не во всех кухнях можно встретить над плитой настенные шкафы. Так делают владельцы, которые боятся, что мебель быстро придет в негодность из-за постоянного воздействия пара и высокой влажности. К тому же настенные шкафы сами по себе достаточно узкие, поэтому места в них будет недостаточно для крепления широкой вытяжки внутри. Если у вас нет встроенного крепления, то вы можете использовать П-образную раму из уголков, которую монтируют с помощью дюбелей. Это крепление может одновременно выполнять роль опоры для корпуса.
  • Но иногда бывает так, что даже с помощью обычных дюбелей не удается зафиксировать кухонную вытяжку на стене. Чаще всего с такой проблемой сталкиваются владельцы газовых плит, поскольку проходящая газовая труба будет мешать выполнению правильного крепления системы.
  • В этом случае проблема решается следующим образом: вам потребуются длинные сантехнические саморезы-шпильки, которые с одной стороны являются полной копией саморезов, а с другой имеют резьбу с гайкой. Вытяжка крепится достаточно просто — саморезы просто вкручивают в стену как дюбели, а уже к ним необходимо прикрутить корпус вытяжки, выдержав при этом заранее рассчитанный отступ от стены.
  • Завершающим этапом установки является подключение вытяжки к сети: это можно сделать через розетку или использовать вариант с постоянным подключением через предохраняющий автомат. Удостоверьтесь, что вами прежде было выполнено зануление. Тогда во время работы вентиляторов на корпусе будет отсутствовать напряжение.
  • Убедившись в правильной работе системы, на неё можно одеть декоративный колпак и наслаждаться чистым воздухом на кухне.

Заземление и зануление

До того как перейти к рассмотрению особенностей установки вытяжки на кухне, следует сказать пару слов об электробезопасности. Поскольку вытяжка будет устанавливаться на кухне, в ее корпус постоянно будут проникать брызги жира, капли влаги. Из-за этого увеличивается шанс получить удар током в случае неправильного подключения к сети вытяжки.

Чтобы избежать неприятных последствий для своего здоровья, при подключении вытяжки к сети необходимо использовать три провода: фаза, земля и ноль. Определить провод заземления можно по характерному желтому цвету и зеленой полоске. В начале установочных работ обязательно выполняется заземление в целях безопасного использования электроприбора.

Обычно это сделать довольно просто, если в доме имеется контур заземления и присутствуют розетки евро-типа. Для грамотного подключения необходимо всего лишь подвести провод к клемме заземления и подключить его. Она имеет специальное обозначение в виде полосок разной длины или буквенное — Ground (GND). Но иногда может оказаться так, что техника не имеет разъема под заземление. В этом случае проблему придется решить самостоятельно, прикрепив провод к металлическому корпусу.

Однако не во всех квартирах могут быть установлены евророзетки. В таком случае у владельцев возникнет вопрос, как подключить вытяжку на кухне при отсутствии заземления? В этом случае им придется выполнить зануление своими руками. Однако учтите, что не стоит подключать нулевой провод к трубам и батареям. Это обязательно должна быть только глухая нейтраль.

Вначале вам необходимо найти электрический щиток со счетчиками. В стене должна быть замурована труба, от которой разведены провода либо это может быть специальная шина. Обычно на ней имеется готовый штырь с уже накинутыми нулевыми проводами. Именно так и выглядит глухая нейтраль, которая, как правило, имеет надежное заземление. От неё вам придется провести на кухню многожильный кабель диаметром не менее 2,5 мм2. Для подключения самой вытяжки вам понадобится установить автомат-разделитель на 6,3 А.

Если вы в щитке обнаружите уже подключенные провода к занулению, то не стоит их отключать. Иначе вы или ваши соседи получите удар током. Нужно сделать немного иначе — взять свой провод и закинуть его поверх чужих, а после затянуть гайку. Если вы не обнаружили никаких проводов, и труба гладкая, то вам нужно зачистить ее и установить контакт провода на хомут. Однако не стоит заниматься этим, если у вас нет специальных знаний в электротехнике. Лучше всего доверить эту работу профессиональному электрику.

Как правильно установить встраиваемую вытяжку на кухне

В отличие от подвесных аналогов, встраиваемая вытяжка предназначена для монтажа в шкаф. Таким образом, на виду остается только панель управления. Шкаф обычно выбирается для размещения вытяжки. Его размеры должны точно соответствовать размерам прибора. Для достижения наилучшего эффекта его лучше сделать на заказ. Можно также установить мебель, которая уже используется, но это будет немного сложнее.

Как правильно встраивать вытяжку в уже установленный шкаф

  1. Снимите основание и полки. Установите дополнительные крепежные элементы для увеличения прочности конструкции.
  2. Отметьте на снятых деталях контуры будущих отверстий капота. Если размеры совпадают с размерами мебельного основания, требуются только отверстия для дымохода.
  3. Аккуратно вырежьте отверстия в соответствии с контуром. Обработайте края.
  4. Вставьте конструкцию в шкаф. Выровняйте нижний край с дном мебели и закрепите шкаф.
  5. Установите полку на место.
  6. Установите воздуховод, вставив его через подготовленное отверстие в полке. Если воздуховод расположен в стене за мебелью, снимите заднюю стенку. Тогда нет необходимости делать отверстие в полке.
  7. Подключите прибор и убедитесь, что он работает.

Мы разобрались, как установить вытяжку на кухне своими руками. Она проста и вполне доступна даже для мастера без большого опыта. Некоторые трудности могут возникнуть при прокладке кабелей, особенно если это жесткая конструкция с адаптерами. Для начинающего ремонтника лучше всего выбрать гофрированный воздуховод, который максимально прост в установке. Наконец, вот видео о том, как самостоятельно установить систему воздуховодов.

Правила монтажа рециркуляционной модели

Перед установкой вытяжки на кухне необходимо снять размеры, а для встраиваемой модели подготовить шкафчик над плитой. Если оборудование крепится к потолку или к стене, следует проверить прочность основания.

Обычно бытовые устройства комплектуются кронштейнами и держателями для монтажа. Например, для вытяжки островного типа FALMEC LUMIERE предусмотрен комплект креплений: потолочная платформа и набор металлических тросиков

Вытяжку устанавливают строго по инструкции, так как функциональность во многом зависит от качества и условий монтажа.

Чтобы в дальнейшем не столкнуться с проблемами, связанными с неправильной установкой, необходимо следовать правилам:

  • Выдерживать расстояние между нижней частью вытяжки и плитой. Существуют четко определенные нормы: до газовой плиты – 0,75 м, до электрической – 0,65 м. Но в инструкциях можно столкнуться с другими  цифрами – 0,6 м и 0,5 м соответственно.
  • Заранее подготовить место необходимых размеров. Стандартные габариты встраиваемых приборов – 50 и 60 см (аналогично плите), но можно найти каминные и островные модификации 80 см, 90 см и более.
  • Обеспечить (если это необходимо) свободное пространство в месте выхода очищенного воздуха.
  • Установить отдельную точку питания с заземлением. Проверить, чтобы параметры напряжения вытяжки и электросети были одинаковыми.

Нюансы монтажа полностью зависят от типа модели. Для примера рассмотрим порядок установки встроенной рециркуляционной вытяжки.

В последнюю очередь вставляем металлические фильтры. Проверяем работоспособность устройства, подключив его к электропитанию. Детально процесс установки встраиваемого типа вытяжки рассмотрен здесь. Изложенная в статье полезная информация заслуживает пристального внимания.

Чтобы включить простейшую модель-слайдер, достаточно вручную выдвинуть на себя панель с фильтром. Если необходимо, присоединяем воздуховод для транспортировки загрязненного воздуха в вентиляционный канал.

Установка своими руками

Многие считают, что установкой вытяжки над плитой должен профессионал, особенно, если она газовая. Конечно, это всегда будет являться правильным решением. Но если вы уверены в своих силах, то можно попробовать установить технику своими руками.

Как правило, установка вытяжки своими руками проходит в несколько этапов:

  1. подготовка к установке;
  2. установка воздуховода;
  3. подключение к электроэнергии;
  4. установка самой вытяжной техники.

Конечно, стоит рассмотреть каждый из этих этапов отдельно, чтобы установить вытяжку самому правильно. Итак, при подготовке нужно, во-первых, освободить место для данного кухонного агрегата. Чаще всего, такое место бывает уже свободным, подразумевая установку устройства вытяжки. Вторым делом нужно отмерить строго 80 см от газовой плиты (не менее, но можно больше). И третьим делом нужно приобрести следующие инструменты:

  • перфоратор;
  • шуруповерт;
  • пузырьковый уровень.

Во многих случаях необходимо сделать воздуховод. Это у нас уже второй этап. Для этого отлично подойдут пластиковые элементы. Следует проследить за тем, чтобы отвод имел минимальную длину и как можно меньше изгибов, так как они мешают полноценно функционировать воздуховоду. Внутренние стенки должны быть гладкими, а диаметр не должен где-либо сужаться или расширяться (он должен быть везде одного размера), но не следует делать его слишком узким. Постарайтесь задействовать в установке воздуховода так называемый возвратный клапан. Такой клапан предотвратит обратный задув воздуха, что бывает при сильных ветрах.

Теперь третий шаг – подключение к электричеству. С подключением данного прибора к электросети могут возникнуть некоторые проблемы, поскольку часто вытяжки производят с коротким шнуром, либо вообще без него. В этой ситуации нужно будет сделать отвод от самой ближней розетки или провести отдельную линию от щита. Лучше второй вариант, это поможет избежать сбоев в электроэнергии. Позаботиться о розетке постарайтесь еще при капитальном ремонте кухни, что поможет избежать дальнейших проблем при установке. Ни в коем случае не «наращивайте» шнур и не заматывайте его изолентой. Это может привести к проблемам с прибором, а так же к потере гарантийного срока обслуживания.

И завершающий этап – сама вытяжка. Самостоятельная установка вытяжки не избавляет вас от прочтения инструкции, не забывайте об этом. Прибор может иметь некоторые индивидуальности при установке. Но в целом установка должна проходить так: сначала нужно поставить разметку для крепления, затем перфоратором высверлить отверстия, потом закрепить само крепление, следом установить вытяжную систему (без короба), после сделать соединение с каналом вытяжной трубы, потом подключить к сети и проверить работу техники. Если все работает, значит, вы справились с заданием. Закрепляем коробку и все готово.

Итак, как видно, установка вытяжки над газовой плитой – и правда не сложное дело. Главное, все выполнить правильно и качественно.

Как повесить проточную вытяжку ?

Если у вас устройство проточного типа, сначала необходимо установить гофру для оттока воздуха, а потом вешать вытяжку. Гофра должна соединяться с системой вентиляции или выводиться за пределы дома. При монтаже отводного рукава нужно следить за тем, чтобы в месте соединения с вытяжкой и вентиляционной трубой не было зазоров, и гофра крепилась герметично.

При монтаже проточной вытяжки пользователи сталкиваются с одной проблемой – неэстетичный вид гофры. Действительно длинный отводной рукав своей неказистостью может испортить любой интерьер. Но выход есть! Производители кухонной техники предлагают специальные короба, которые надежно скрывают от посторонних взглядов все неприглядные элементы вентиляции. Вентиляционные каналы не только спрячут гофру, но и помогут украсить кухню благодаря различным дизайнерским решениям. После установки необходимо протестировать работу прибора. Для этого на плиту поставьте кастрюлю с кипящей водой и включите вытяжку. Если пар сразу попадает в воздухозаборник, вы все сделали правильно и ваша кухня надежно защищена от посторонних запахов и лишней влажности.

Сервисное обслуживание

Для полноценной работы вентиляционной системы на кухне, вытяжку надо своевременно и правильно обслуживать. Несоблюдение норм обслуживания может привести к снижению коэффициента полезного действия прибора, а значит к некачественной очистке воздуха. Со временем без обслуживания вытяжка и вовсе может выйти из строя, что повлечет за собой дополнительные затраты. При установке циркуляционной вытяжки на кухне с газовой плитой, нужно позаботиться о своевременной замене фильтров. Сроки эксплуатации угольного фильтра указаны в инструкции прибора. В данных моделях именно угольный фильтр является основным элементом очистки воздуха и при несвоевременной замене комплектующих прибор просто перестанет выполнять свои функции.

Вторым правилом технического обслуживания является поддержание чистоты прибора. Кухни с газовой плитой отличаются повышенным загрязнением воздуха отходами продуктов горения. Вытяжку необходимо регулярно мыть, ведь на ее корпусе постоянно собирается жир и грязь. Несоблюдение гигиены устройства может привести к тому, что воздухозаборные отверстия забьются и оборудование будет неэффективным.

Регулярно проверяйте места крепления трубы. При появлении щелей снижается эффективность прибора. Также следите за тем, чтобы гофра не перекручивалась и не пережималась.

Какую вытяжку выбрать для газовой плиты – решать вам. Но помните, что только при соблюдении правил монтажа и рекомендаций по техническому обслуживанию ваша вентиляция будет эффективно очищать воздух на кухне в течение долгих лет.

Особенности подбора и основные виды

Работа всех вытяжных устройств основывается на нескольких основных режимах и способах построения конструкции приборов:

  • вытяжка – стандартное исполнение устройства, которое основано на удалении из помещений загрязненного воздуха через вентиляционные каналы наружу;
  • рециркуляция (фильтрация) – способствуют очищению воздуха от посторонних примесей с помощью прогонки воздушных потоков через специальные фильтры (жировой или угольный) и дальнейший возврат их обратно. Не требует особого подключения и работает без использования вентиляционных шахт. Установка подобного вытяжного устройства достаточно проста (надежное закрепление и подключение к электросети);
  • комбинированные устройства – способны эффективно работать не только с помощью фильтрующего режима, но и вытяжного.

Согласно установленным классификационным признакам по месту и способу размещения есть следующие виды:

  • подвесные – вытяжные конструкции, устанавливаемые над варочными плитами. Имеют плоскую форму, оснащаются специализированными фильтрами и основываются на рециркулярном режиме работе. Для изготовления корпуса зачастую используется нержавеющая сталь. Монтаж плоских моделей производится непосредственно на стеновую поверхность посредством крепежных дюбелей-гвоздей. Не рекомендуется осуществлять монтаж таких приборов на гипсокартоновую стенку, либо в подобных случаях необходимо заранее прокладывать деревянные балки с внутренней стороны гипсокартонового листа;
  • встраиваемые – устройства, предусмотренные для непосредственного размещения в кухонных помещениях небольших площадей. Установка встраиваемой вытяжки происходит с применением шкафчиков. Большинство встраиваемых моделей работают без воздуховодов и оснащаются выдвижными панелями, позволяющими увеличивать общую заборную площадь воздуха. Монтаж встраиваемой вытяжки в шкаф предполагает сохранение компактности данных встраиваемых приборов по сравнению с другими моделями без особого повышения их стоимости;
  • настенные – конструкции, имеющие форму зонта, с прикрепленной к нему длинной трубкой. Крепятся такие вытяжки на стене. В некоторых случаях из-за внешней схожести с дымоходами настенные модели носят название вытяжек каминного типа;
  • угловые – вытяжки, устанавливаемые в углу кухни;
  • островные – модели вытяжных приборов, которые крепятся к потолочной поверхности. Как правило, такие устройства эффективно работают лишь в режимах отвода воздуха без использования рециркулярного процесса. Удобны при расположении плиты в центральной части кухни. Устанавливаются островные модели в навесных шкафах;
  • купольные вытяжки – получили свое название из-за особой конструктивной формы. На данный момент являются наиболее популярными и актуальными при размещении в стильных и современных помещениях. Подобные устройства могут обрамляться металлическим, деревянным либо стеклянным материалом. Стоимость купольных моделей достаточно высока, поскольку используется дорогостоящий материал обработки и большая мощность всасывания.

Установка купольной вытяжки на кухне имеет несколько иные особенности и предполагает проведения некого расчета эффективности её дальнейшей работы благодаря своей уникальной форме.

Выбирая вытяжку, следует особое внимание уделять её производительности. Ведь довольно часто эффективность работы основывается не на мощности используемых вентиляторов, а на диаметре вентиляционного канала: чем больше будет диаметр прибора, тем меньше нужно будет затратить энергии для осуществления его работы

Технологический процесс установки

Установка вытяжки на кухне предполагает несколько технологических этапов. К ним следует отнести:

  • Момент закрепления вытяжки на отведенном для этого месте.
  • Подключение данного устройства к электричеству за счет кабеля и электрической вилки. Если нет рядом розетки, то придется позаботиться о том, чтобы розетка была выведена рядом с вытяжкой.
  • Соединение воздуховода вытяжки с вентиляционным каналом или с индивидуальной системой вентиляции.

Чтобы осуществить все необходимые этапы установки и подключения вытяжки, необходимо пройти через подготовительный этап, который может занять намного больше времени.

Подключение вытяжки к электричеству

Поскольку кухонные вытяжки относятся к категории бытовых электрических приборов, то с их подключением проблем не наблюдается, тем более что их потребляемая мощность редко превышает 1000 ватт. Желательно, чтобы каждый электрический прибор имел заземление, хотя не всегда это можно предусмотреть.


Подключить вытяжку через клеммники Ваго

Заземление или зануление можно сделать в том случае, если в квартире или в доме осуществляется капитальный ремонт. В таком случае, задача по подключению вытяжки на кухне значительно упрощается. Для этого в щитке освещения следует отыскать точку, в виде приваренного болта, который соединяется с корпусом электрического распределительного щитка. Как правило, эта точка имеет связь с заземлением электрической подстанции. В качестве заземляющего проводника, допустимо использовать одножильный или многожильный провод, сечением не меньше 2,5 мм квадратных. Лучше использовать провод в термостойкой изоляции.

Как правило, в наше время, при покупке электрических бытовых приборов, некоторые из них не комплектуются проводом с вилкой, при этом есть модели с наличием провода и вилки, а есть модели, у которых провод есть, а вилки нет. Такие вытяжки можно подключать и без вилки, но это не очень хороший вариант. Если вытяжку придется снимать, чтобы почистить, то это не совсем удобно, поскольку на отключение такой вытяжки уйдет немало времени, да и на подключение тоже. Поэтому, лучше пойти в магазин, купить вилку и подключить ее к проводам. В таком случае, чтобы отключить или подключить это устройство, достаточно вытянуть или вставить вилку в розетку. Если имеется заземление, то нужно купить вилку с заземляющими штырьками, а если заземления нет, то подойдет самая обычная вилка, но лучше под евророзетки, поскольку бывшие советские розетки уже не пользуются спросом. Дело в том, что они ненадежные, да и предназначены они для отечественных вилок, у которых контакты имеют меньшую толщину.

Монтаж вытяжки на стену

Третий вариант установки – на стену. Этот вариант приемлем для любой модели вытяжки. Он самый популярный и надежный.

Первое, что необходимо сделать – это замерить расстояние от плиты до вытяжки. Чтобы минимизировать потери эффективности работы вытяжки, следует соблюдать определенные правила. Минимальная высота установки оборудования не должна быть меньше 50 см. Для максимальной высоты установлен предел в 80 см. Отмерив расстояние, проведите линию при помощи линейки и карандаша.

Прислоните вытяжку к отмеченной линии и пометьте места крепления к стене. При помощи дрели или перфоратора проделайте отверстия на глубину не менее 5 см. Затем вбейте в них пластиковые дюбеля. Если у вас используется плоская вытяжка, то крепеж производится при помощи двух саморезов. Если вы монтируете купольную конструкцию, то мест крепления должно быть не меньше четырех.

Сама схема крепления должна идти вместе с вытяжкой. Но даже если вы ее не нашли, не стоит расстраиваться. Вы можете посмотреть наши.

Куда и как следует выводить воздуховод

Довольно часто, особенно в условиях квартир, воздуховоды от вытяжки на кухне подключаются к системе вентиляции дома, которая обеспечивает естественную циркуляцию воздуха. На самом деле, это неправильный подход, поскольку он делает вытяжку неэффективной из-за того, что большая часть решетки перекрывается воздуховодом.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Из-за этого, естественная циркуляция воздуха также пострадает. Поэтому наиболее оптимальным считается вариант, когда вытяжка подключается к отдельному вентиляционному каналу с помощью вентиляционной решетки, представленной на изображении выше.

Как вывести на улицу

Один из примеров установки вытяжки на кухне с выводом воздуха через стену

Имеет смысл остановить свой выбор именно на таком варианте, проделав отверстие в стене, чтобы воздуховод выходил наружу. Конечно, пробить отверстие в несущей стене, толщина которой может составлять полметра, а то и больше, достаточно сложно, но допустимо, тем более что в наше время имеется такой инструмент.

Воздуховод выводится наружу и закрывается с улицы вентиляционной решеткой. Все свободное пространство между стеной и воздуховодом тщательно заделывается. Его можно замазать раствором или запенить монтажной пеной, что более актуально в наше время.

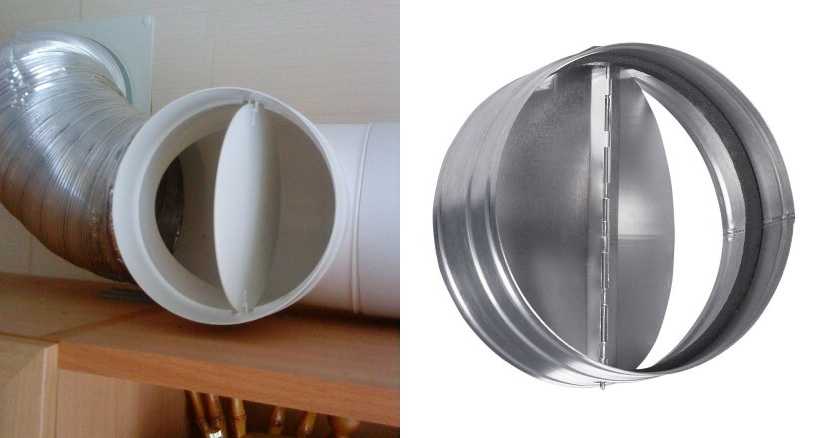

Так выглядит обратный или антивозвратный клапан для воздуховодов

В случае появления обратной тяги, что бывает очень часто, вентиляционные решетки оборудуются обратным клапаном, который закрывается, если вытяжка не работает. Это ограничивает приток холодного воздуха в помещение. Особенно это актуально для холодного времени года. В летний период, наоборот, каждому хочется, чтобы в жилище было как можно больше свежего воздуха. Если обратного клапана не устанавливать, то в помещение будут попадать посторонние запахи из системы вентиляции. Как правило, это касается систем вентиляции многоэтажных домов.

Вывод кухонной вытяжки на улицу вместо общедомового вентканала

Watch this video on YouTube

Обеспечение естественной вентиляции

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Чтобы вытяжка не оказывала негативного влияния на естественный процесс вентиляции, можно собрать систему, с помощью тройника и обратного клапана. Обратный клапан следует установить таким образом, чтобы он закрывался при работе вытяжки и открывался под естественным потоком воздуха из помещения. Такая работа обеспечивается за счет несильной пружины, размещенной в самом клапане. Единственная проблема такой системы заключается в ее непривлекательном внешнем виде. Но это совсем не проблема, если ее можно разместить внутри навесного шкафа, тщательно замаскировав, тем более что занимает она не так уж и много места.

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.


Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.


Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.


Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).


Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

В заключение

Вытяжки – это неотъемлемый элемент современной кухни, который выполняет очень важную роль, удаляя из помещения посторонние запахи, которые могут образоваться на кухне при приготовлении пищи. Это связано с тем, что приготовление еды не обходится без непредвиденных ситуаций, поскольку многие домохозяйки практикуют одновременное выполнение нескольких работ не только на кухне, но и по дому в целом. Как результат, то молоко убежало, то рыба на сковородке подгорела, то в духовке мясо пережарилось и появился запах горелого и т.д. Если вытяжки нет, то этот «смог» расходится по всей квартире, тем более что о качестве функционирования наших дверей даже говорить не приходится. Установленная над плитой вытяжка легко справляется с подобными проблемами. Конечно, если все сделано правильно и грамотно.

То, что вытяжка должна иметь свою систему вентиляции, даже не обговаривается, поскольку только так она может функционировать эффективно. Устанавливать воздуховоды от нее в существующие вентиляционные каналы многоэтажек – это неразумная затея, хотя многие на этот шаг идут. В многоэтажных домах довольно часто появляется обратная тяга, а это приводит к тому, что в кухню с улицы попадают посторонние запахи, в том числе и от работающих вытяжек соседей. Бороться с этим можно только одним путем – обеспечив свою вытяжку отдельным вентиляционным каналом.

В последнее время все большей популярностью пользуются встроенные вытяжки и это неудивительно, поскольку они не нарушают общего стиля, в котором выполняется оформление кухни. Дело в том, что встроенные вытяжки практически закрыты от взгляда человека, как и воздуховоды вместе со всеми элементами. Несмотря на это, их функциональность от этого не страдает. Как правило, вытяжка устанавливается персоналом, который монтирует кухонную мебель. Естественно, что за отдельную плату, хотя, как стоимость вытяжки, так и ее установка может входить в общую сумму работ, тем более что такой подход практикуют многие фирмы. Конечно, лучше воспользоваться услугами мастеров, поскольку будет с кого спросить, да и сделают они это более профессионально и более аккуратно.

Если мебель на кухне старая, но вытяжку все же необходимо установить, то можно обойтись своими силами, тем более что вопросы культуры выполняемых работ не могут быть на первом месте, если исходить из подобной ситуации. В таких случаях подойдет обычная вытяжка, которая крепится непосредственно к стене. Все элементы воздуховода можно оставить открытыми, но лучше использовать не алюминиевую гофру, а компоненты из ПВХ материалов, поскольку они имеют более привлекательный внешний вид.

Установка воздуховода для кухонной вытяжки

Watch this video on YouTube
