Вентиляционный обратный клапан: назначение, виды, установка

Причины образования обратной тяги

В любом жилище должна быть налажена система воздухообмена. Если этого не сделать, в помещениях скапливается воздух с меньшим содержанием кислорода (хозяева жилья употребляют его для обеспечения жизнедеятельности), высокой влажностью и запыленностью. Переувлажнение, запыленность и загазованность, повышенная концентрация углекислого газа (выдыхается) ведут к развитию разных заболеваний.

В деревянных домах обменную функцию выполняют стены, окна и двери, где через древесину (она «дышит») и микрощели воздух выводится из дома. В многоквартирных домах для этих целей устраиваются вентиляционные шахты, к которым с помощью каналов подсоединяются квартиры. Забор воздуха берется в «грязных» или влажных помещениях: санузел, ванная, кухня. У системы две задачи:

• вывести лишнюю влажность и запахи на улицу;
• создать в квартире пониженное давление для притока свежего воздуха извне.

Такая система воздухообмена обеспечивается приточно-вытяжной вентиляцией. «Золотое правило» ее работы основано на принципе: в любой момент времени объем удаляемого из квартиры воздуха должен равняться количеству поступающего.

Если данное равновесие нарушается, и суммарный поток воздуха из жилья выше, возникает обратная тяга из вентиляции. Специалисты называют несколько причин такого эффекта, группируя их по признакам на внешние и внутренние. К внешним причинам можно отнести:

• сужения вентиляционной шахты. Такой эффект наблюдается из-за оседания на стенки канала летучих жиров (образуются при приготовлении пищи), на которые, в свою очередь, налипает пыль. В результате на верхних этажах высоток возникает опрокидывание тяги: отработанный воздух попадает в квартиры;
• уменьшения притока чистого воздуха. Замена деревянных окон на металлопластиковые нарушает режим поступления воздуха с улицы — его становиться меньше. В этих условиях слабеет вытяжка. И, как только в каком-либо помещении с вентиляционными отдушинами даже незначительно повышается температура, например, в ванной комнате при наполненной горячей водой ванне, в нем возрастает тяга, а с ней увеличивается объем выводимого воздуха. Компенсация происходит за счет обратного притока воздуха из вентиляционного канала на кухне или санузле.

К внутренним факторам можно отнести установку принудительной вентиляции на кухне без учета изменяющегося баланса поступления и вывода газовоздушной смеси, что приводит к обратной тяге (паразитном потоке) в других помещениях, без вентиляции.

Можно привести еще с десяток причин, ведущих к опрокидыванию тяги. Но и приведенных примеров достаточно, чтобы понять суть возникающих трудностей.

Функциональное назначение – как работает обратный клапан?

Любые проблемы в работе домашней вентиляции быстро становятся заметными – в квартире появляются неприятные запахи. Обычно это происходит из-за обратной тяги, при которой часть воздуха из вентканала возвращается в жилое помещение. Существует несколько причин появления таких проблем:

• неправильный монтаж вытяжной трубы;
• поступление в систему недостаточного количества приточного воздуха;
• установка в одной из квартир многоэтажного дома мощной системы принудительной вентиляции, негативно влияющей на работу общедомовой вентсистемы;
• выход из строя обратного клапана.

Обратный клапан представляет собой устройство, главным конструктивным элементом которого выступает затвор. Затвор должен открываться под действием воздушного потока только в одну сторону. Если воздушные потоки направлены не из жилых помещений, а внутрь комнат, затвор автоматически закрывается. Устанавливая обратный клапан на вентиляцию, вы защищаете свою квартиру от возможных неприятных запахов, от обратной тяги, чем бы она ни была вызвана.

Вытяжной вентилятор с клапаном-затвором

Обратные клапаны для вентсистем изготавливают в форме диска или захлопки. Они могут иметь разные размеры и конфигурацию сечения, которая бывает круглой, прямоугольной и других типов. Такие устройства могут быть подогреваемыми или функционировать без подогрева. Подогреваемые приборы подходят только для установки в вентиляционные системы с электрическим приводом, они хороши тем, что полностью исключают опасность появления конденсата в системе и наледи из-за этого в зимнее время года.

Главная характеристика обратных клапанов – пропускная способность. По действующим стандартам для нормального проветривания среднестатистического жилища в вентиляцию необходимо устанавливать клапаны с пропускной способностью от 4 до 6 м/сек. На рынке можно встретить такие устройства, сделанные из металла и пластика. Металлические приборы более долговечны и надежны, но во время работы они могут издавать громкие и неприятные звуки – хлопки при закрытии затвора. Еще одним недостатком металлических изделий является то, что при образовании конденсата они могут ржаветь. Пластиковые клапаны, хоть и не так долговечны, пользуются сегодня большей популярностью. Они совершенно беззвучны, отличаются меньшей стоимостью и не подвержены коррозийным процессам.

Для чего нужен обратный клапан для вентиляции: проблемы и способы их устранения

С помощью открытого пламени проверяют действительное состояние тяги. В данном случае – она отсутствует

Признаками нарушения нормальной работы системы являются посторонние запахи, проникающие из других помещений (квартир в многоэтажном доме). Проникновение холодного воздуха в зимний период нарушает комфорт, увеличивает затраты на обогрев. Вместе с обратным потоком в комнату проникают различные загрязнения из системы вентиляции. Некоторые из них способны причинить вред здоровью.

Понятно, что подобные недостатки лучше устранить. Но сначала надо разобраться с причинами их появления. Некоторые – можно устранить, чтобы улучшить функциональное состояние вентиляции.

Конструкция современного окна

Иногда проблемы возникают после замены старых рам и установки стеклопакетов. Новые оконные блоки обеспечивают идеальную герметичность, полностью перекрывая доступ свежего воздуха в помещение.

Для устранения недостатков конструкцию оснащают встроенным приточным клапаном

Специальный набор для монтажа в стене

Как правило, в этих изделиях устанавливают фильтры, которые со временем могут засориться. Регулярный осмотр и очистка помогут восстановить утраченную функциональность в полном объеме.

Изменение направления воздушного потока может произойти при подключении нескольких точек забора к одному каналу. Аналогичные проявления не исключены при сильном ветре, в морозную погоду. Особенно сложно и даже невозможно повлиять на действия соседей в многоквартирном доме. Претензии к ним можно предъявить только при полной блокировке воздуховода. Если же поступают запахи с чужой кухни, где работает мощная вытяжка, проблему придется решать самостоятельно.

Статья по теме:

13 Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе

Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

13.1 Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

13.2 Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

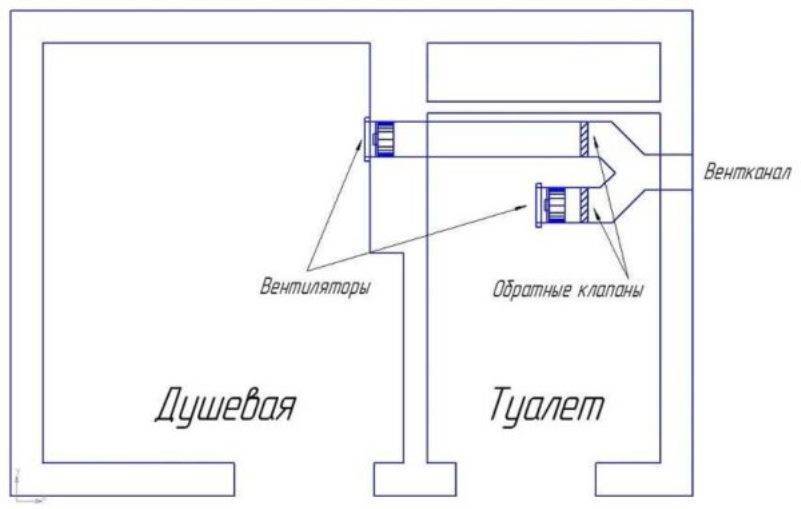

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

“>

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Как установить обратный клапан для вентиляции

Способ использования обратного клапана зависит от того, какую схему вентиляции планируется использовать. Если речь идёт о комплексной, которая охватывает несколько помещений, то используют магистральный воздуховод, к которому подсоединяют вентиляционные трубы из каждого помещения.

установка обратного клапана на вентиляцию

В некоторых случаях вентиляция с обратным клапаном может потребоваться только для одного или двух отверстий. В таком случае их устанавливают отдельно для каждого из них.

Местоположение клапана в вентиляционной системе

Обратный клапан часто используется вместе с вентиляторами. Пока устройство работает, он остаётся открытым. После выключения оно закрывается, чтобы не допустить обратного тока воздуха.

Если рассматривать классическую схему, когда вытяжка на кухне выходит в трубу, идущую из ванной, то такие клапаны устанавливают в следующих местах:

1. На выходе из ванной для того, чтобы не допустить притока в неё воздуха.
2. На том участке вытяжки, который находится то подсоединения к общей трубе. Он устанавливается так, чтобы воздух не попадал обратно в кухню.
3. При выходи отверстия наружу ставят ещё один обратный клапан.

Если применяются более сложные конструкции, то обратный клапан устанавливается в каждом отверстии до попадания в общий воздуховод. Дополнительно такое устройство оборудуют с внешней стороны стены.

Нюансы установки и обслуживания

Если производится монтаж антивозвратного клапана для отверстия, выходящего на улицу, его необходимо утеплить. Если этого не сделать, то при выходе тёплого воздуха на улице произойдёт его охлаждение. Это приведёт к образованию конденсата.

Отверстие для монтажа можно сделать в середине вентиляционной трубы. Если она расположена вертикально, такое размещение позволит создать декоративный короб и скрыть трубу, оставив доступ к вентиляционному отверстию.

Согласно санитарным нормам не разрешается объединять вытяжку из кухни с теми, которые установлены в ванной или туалете.

Для стандартных вентиляционных отверстий в продаже имеются готовые решения. Их покупка и установка — являются эффективным решением проблемы.

Если возникает необходимость использования принудительной вентиляции, то выгодно использовать для этого тройник. При этом одно отверстие должно быть оборудовано для принудительной, другое — для естественной вентиляции. В этом случае они смогут работать попеременно.

Монтаж устройства на вытяжку

монтаж обратного клапана на вытяжку Это возможно в некоторых случаях. Например, можно сделать клапан для вытяжки для вентиляционной шахты на кухне в многоквартирном доме. Для этого нужно сделать следующее:

• Нужно снять старую вентиляционную решётку.
• Делают картонную рамку. Для этого прикладывают решётку к листу и очерчивают его. Прямоугольник должен быть таким, чтобы обеспечить плотное прилегание вентиляционной решётки.
• Теперь нужно отметить на картоне внутреннюю часть отверстия. Вырезают два прямоугольника там, где будет отверстие, оставляя центральную перекладину.
• Из обложки пластиковой папки-скоросшивателя вырезают две мембраны, которые должны быть немного шире сделанных отверстий. Внешние края мембран должны оставаться внутри отверстия, чтобы они могли отклонятся внутрь.
• Мембраны к картонной рамке прикрепляют при помощи скотча.
• Перед установкой конструкцию прислоняют к вентиляционному отверстию и убеждаются в её работоспособности.
• Конструкцию прикрепляют к стене, снаружи закрывая старой решёткой. Для этого модно использовать дюбели.

Это один из вариантов обратного клапана, который можно сделать самостоятельно. Аналогичные конструкции можно сделать для вентиляции в ванной или туалете.

Особенности конструкции различных типов клапанов

Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.

Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.

Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.

Очень распространена модель под названием “Бабочка”. Эти клапаны изготавливаются из оцинкованной стали и снабжены двумя лопастями, которые крепятся на оси, расположенной по центру сечения. При отключении вытяжного вентилятора лопасти закрываются. Как видно, подобный принцип задействован практически во всех устройствах такого рода. Обратный клапан бабочка для вентиляции представлен небольшим количеством вариантов исполнения. Размерный ряд начинается от 100 мм и заканчивается значением 315 мм.

Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.

На что обратить внимание при выборе

Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.

Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.

Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.

При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы

Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.

Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:

• тип сечения;
• размеры клапана;
• используемый материал;
• конструкция;
• целевое назначение;
• марка производителя.

Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.

Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.

Рекомендации по выбору

Возвратный элемент выбирается в зависимости от схемы вентиляции и места установки:

1. Для подключения кухонной вытяжки используйте «хлопушку» гравитационного действия, соответствующую по форме воздуховода. Задача этого клапана – сохранение естественного воздухообмена во время бездействия вентилятора.
2. Решетка с мембранным клапаном (самодельная или заводская) ставится в проем вытяжной шахты, если тяга опрокидывается порывами ветра. От запахов лучше избавляться другим методом – установить стеновые приточные клапаны для возобновления нормального воздухообмена.
3. В частных домах воздуховод местной вытяжки нередко прокладывается напрямую через внешнюю стену. Чтобы холодный воздух не задувало ветром внутрь вентканала, снаружи установите многостворчатую вытяжную решетку.

Варианты подачи свежего воздуха в комнаты с помощью приточного оборудования

В системах механической вентиляции с принудительной подачей воздуха клапаны используются согласно схеме и спецификации, составленной проектировщиком. Не советуем разрабатывать подобный воздухообмен самостоятельно – ошибок избежать не удастся, а цена переделок выйдет слишком высокой.

Рейтинг лучших моделей типа «Бабочка»

ERA 12СКЦ 120мм

Классический продукт, который подойдет для установки в общественных местах или дома. Створки срабатывают при незначительном давлении, что способствует быстрому удалению воздуха. Для большей эффективности лопасти оснащены специальными пружинами. Крепление осуществляется при помощи хомутов. Внутри конструкции располагается демпферное кольцо уплотнения.

Средняя стоимость – 275 рублей.

клапан ERA 12СКЦ 120мм

Достоинства:

• Продолжительный срок службы;
• Надежность;
• Подпружиненные лопасти;
• Уплотнительное кольцо;
• Простой монтаж.

Недостатки:

Shuft RSK 100

Универсальный прибор, который может размещаться в любом месте, том числе на улице. Выдерживает температуры до -40 градусов и не подвергается процессу коррозии. Корпус выполнен из качественной стали, которая покрывается защитным слоем. Чтобы лопасти не стучали во время движения, присутствует резиновый уплотнитель, который поглощает весь шум.

клапан Shuft RSK 100

Достоинства:

• Долговечность;
• Качественный корпус;
• Не издает шума;
• Оптимальная цена.

Недостатки:

Polar Bear RSK 355 «бабочка»

Хороший клапан, который срабатывает автоматически и не издает много шума. Корпус изготавливается из оцинкованной стали. За лопастями располагается демпферное кольцо, которое поглощает лишний шум и не отвлекает человека от работы. Клапан может устанавливаться в любом положении, что является большим преимуществом.

клапан Polar Bear RSK 355 «бабочка»

Достоинства:

• Высокий срок службы;
• Надежность;
• Автоматическая регулировка;
• Плотное прилегание;
• Лопасти выполнены из алюминия.

Недостатки:

Устройство принудительной вентиляции и его плюсы и минусы

Довольно удобно, когда при появлении какого-либо запаха на кухне или сырости в ванной можно включить вентилятор, который достаточно быстро удалит нежелательный воздух из помещения. Часто подобные приборы устанавливают на окнах либо форточках. И все же помимо положительных качеств они имеют и отрицательное, такое как необходимость подведения к ним электроэнергии.

А такое устройство с подсветкой будет элегантно смотреться на потолке

И все же бывают случаи, при которых без принудительной вентиляции не обойтись, и о них уже упоминалось ранее. Однако, самое интересное, что устройства требующие подключения могут быть как стационарными, так и мобильными. И если подобрать вентилятор со встроенным обратным клапаном непосредственно под размер форточки, то ставить его можно будет только в необходимые моменты. В остальное же время он будет убираться. Для подобных устройств не требуется выделенного подключения, т.к. на время их можно запитать и через удлинитель.

Попробуем рассмотреть такие устройства, чтобы понять, как они работают.

Совмещенный с вентилятором клапан довольно популярен у покупателей

Каким образом взаимодействует обратный клапан с вентилятором

При установке вентилятора на окне комнаты появляется возможность более быстрого ее проветривания. При подаче напряжения лопасти начинают вращаться, вытягивая воздух из помещения и открывая лепестки клапана. Ну а при отключении клапан закрывается, перекрывая доступ холодного уличного воздуха в квартиру. Как можно понять, суть устройства элементарна.

Так же есть возможность установки клапана с механическим приводом, когда хозяин сам, вручную, может закрыть его или же открыть. По сути, именно по такому принципу работает и обратный клапан на вытяжке с вентилятором. Разница лишь в расположении – горизонтальном или вертикальном.

Бабочка на встраиваемой вытяжке

Вентиляционная решетка с обратным клапаном: как ее установить

Подобное устройство очень удобно не только в использовании, но и в установке. Дело в том, что специальных навыков для ее монтажа, как и специализированного инструмента, не потребуется. Достаточно демонтировать старую решетку, а на ее место установить новую, оборудованную обратным клапаном.

По сути, работая как жалюзи, развернутые в обратную сторону, устройство и регулирует потоки воздуха. При помощи такой, оборудованной обратным клапаном решетки для вентиляции и отсекаются посторонние запахи, равно как и холодный уличный воздух. Что касается приобретения подобных устройств, то с ним никаких проблем не возникает. Да и стоимость вентиляционных решеток с клапаном в наши дни достаточно приемлема.

Установка «с нуля». Без клапана при такой вентиляции не обойтись

Тройники на вытяжку и способы их применения

Не секрет, что при установке встраиваемой вытяжки необходим тройник, который позволит как подключить оборудование к системе вентиляции, так и оставить естественный воздухообмен в помещении. В наше время их производится довольно много, причем различных модификаций. Интерес вызывают как раз тройники для вытяжек с обратными клапанами, при этом количество их может быть различным.

Обычно встраивается два обратных клапана – на вытяжку и на естественную вентиляцию, но иногда устанавливают дублирующий – на общую трубу. Вообще, тройники с обратными клапанами для вентиляции используются не столь часто. Считается, что одной воздушной заслонки на вводе вполне достаточно. Но тут, конечно, на вкус и цвет.

Внешний вид тройника для вентиляции

Установка обратного клапана на вытяжку в кухне

Как раз такое расположение воздушной заслонки наиболее распространено. Что ж, это вполне закономерно, ведь поставить один обратный клапан для вытяжки намного дешевле, чем приобретать тройник с двумя или тремя. К тому же, чаще всего, в современных устройствах принудительной вентиляции уже установлены подобные устройства. И если обычная вытяжка с обратным клапаном старого образца еще может пропустить назад небольшое количество воздуха, то более новые модели лишены подобной «болячки».

Мнение эксперта

Андрей Павленков

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“В некоторой технической документации значится, что встроен антивозвратный клапан для вытяжки. Что это такое нужно запомнить. По сути это тот же обратный клапан, но срабатывает он намного быстрее и тем самым предотвращает даже малейшее попадание внешнего воздуха. Но что можно сказать совершенно точно – работает он лишь с принудительной вентиляцией, либо подключается к сети и управляется автоматически.”

А это уже прямоугольный клапан для него

Рейтинг лучших пластиковых клапанов

TiRo Market d-120 ОК120

Простое, но эффективное устройство, которое предотвратит загрязнение воздуха в квартире. Изготавливается полностью из пластика. Поэтому во время работы пользователь не услышит посторонних шумов. Крепление удобное, корпус изготовлен качественно и плотно прилегает к стенке, не оставляя зазоров. Диаметр – 120 мм.

Средняя цена – 270 рублей.

клапан TiRo Market d-120 ОК120

Достоинства:

• Долговечность;
• Бесшумная работа;
• Надежность;
• Качественная сборка.

Недостатки:

FreeImport AAA3353

Надежный обратный клапан, который продается в собранном виде. Обеспечит качественную вентиляцию в любом помещении. Даже если поток воздуха будет небольшой, клапан откроется и устранит его, чтобы не загрязнять помещение отработанными газами. Конструкция простая, а монтаж не займет много времени. Все отверстия помечены, поэтому человеку достаточно приложить устройство к стене и нанести отметки.

Средняя цена – 160 рублей.

клапан FreeImport AAA3353

Достоинства:

• Небольшая стоимость;
• Эффективность;
• Долговечность;
• Не издает лишнего шума.

Недостатки:

Вент КО 125мм

Простой прибор, который поможет удалить неприятные запахи из квартиры, а также предотвратит их дальнейшее образование. Корпус изготавливается из прочного пластика и выдерживает незначительные нагрузки. Створки срабатывают без участия пользователя, при этом не издают хлопков. Универсальный диаметр подойдет для большинства помещений.

клапан Вент КО 125мм

Достоинства:

• Красивый внешний вид;
• Быстро устраняет запахи;
• Хорошая пропускная способность.

Недостатки:

Как установить обратный клапан для вентиляции

Сразу следует определиться, какой вид вентиляции будет монтироваться — принудительный или естественный.

При естественной циркуляции обратные клапана вентиляции монтируются только на выходе из вентиляционных каналов. Лучшим вариантом будет устройство без монтажа декоративных элементов вентиляции (решеток).

При монтаже решеток значительно уменьшается эффективность работы системы вентиляции или потребуется увеличить сечение вентканалов для лучшей работы.

При принудительной системе вентиляции, устройство  устанавливается после вентилятора. Только требуется свободный доступ для очистки рабочих частей устройства.

В ванной и туалете

В стене туалета всегда имеется вентканал. Если санузел совмещенный, то проблем с монтажом обратного клапана не существует.

Выполняется монтаж клапана на входе в вентиляционный канал. Новостройки могут быть обеспечены раздельными вентканалами, а в постройках более старых имеется канал только в туалете.

Можно совместить ванную комнату и туалет путем монтажа воздуховода через перегородку ванной. В этом случае монтируются два обратных клапана. Один устанавливается на входе в сам канал, а другой — монтируется между ванной и санузлом. Запахи не будут попадать в ванную комнату.

Подобным способом можно совместить устройство вентиляции с помещением кухни, ванной комнаты, санузла.

Установка обратного клапана на вытяжку

При принудительной вытяжке в кухне, можно сохранить и естественную. Требуется монтаж специального тройника у входа в вентканал кухни. На одной стороне тройника следует выполнить монтаж вытяжки с обратным клапаном, а на другой стороне монтируется только обратный клапан.

При выключенном вентиляторе вытяжки будет работать только клапан естественной циркуляции, а при включении вентилятора клапан кухни закроется.

Выполнится удаление особо теплого и самого влажного воздуха из помещения кухни, что значительно увеличивает срок службы финишных отделочных материалов в данном помещении.

Принцип работы

При использовании вентиляции воздух может проходить как в одном, так и в другом направлении. Чтобы воздух мог двигаться только в одном из них другое закрываю специальным клапаном. Принцип действия основан на том, что воздух, двигаясь обратно, закрывает заслонку, которая препятствует его дальнейшему движению.

принцип работы клапана

Конструктивно заслонку могут сделать в виде поворачивающейся лопасти или лепестковый. При обычном направлении движения препятствие прижимается к краям, а при обратном — устанавливается перпендикулярно, закрывая отверстие.

При его применении клапан испытывает сильное аэродинамическое сопротивление. Его конструкция должна обеспечивать надёжность и устойчивость.

Это устройство представляет собой небольшой отрезок трубы. Он может иметь круглое или прямоугольное отверстие. По форме и размерам он должен подходить к вентиляционному отверстию, для которого предназначен.

Внутри его расположен тонкий стержень, на котором свободно вращается заслонка. Конструкция продумана таким образом, чтобы при нужном направлении движения она приближалась к краю и не препятствовала движения воздуха.

Если направление меняется, воздух разворачивает заслонку и она перекрывает отверстие. Таким образом движение происходит только в правильном направлении.

Установка дроссель-клапана в вентиляционную систему

Монтаж дроссель-клапан осуществляется непосредственно в систему вентиляции. Выбор формы клапана зависит напрямую от формы сечения воздуховода в месте монтажа устройства

Обратите внимание на то, что положение клапана в системе непринципиально, главное – если клапан будет эксплуатироваться в ручном режиме, к ручке управления должен быть обеспечен легкий доступ

Крайне важен монтаж дроссель-клапана в системе, где используются радиальные вентиляторы. В момент включения такой системы заслонка кабеля должна быть опущена, поднимать ее стоит постепенно, в ином случае электродвигатель может сгореть из-за перегрузки.

Причины установки

Естественная вентиляция со временем уже не может справляться с поставленными ей задачами, потому что шахты старых домов никто не чистит, они забиваются, эффективность их оставляет желать лучшего. Если многие пользователи устанавливают вытяжную систему для кухни, чтобы во время приготовления пищи запахи ни разносились по всей квартире, то почему бы не установить вентилятор для ванной с обратным клапаном? Ведь в ванной комнате и в туалете мы часто наблюдаем такие негативные нюансы:

• неприятные запахи просачиваются из шахты вентиляционной системы;
• отсутствует нормальная тяга — в результате воздух застаивается;
• нет притока свежего воздуха из-за забитой вентиляционной шахты здания;
• по углам начинает появляться плесень — это наглядная причина повышенной влажности из-за плохой вентиляции.

Если после принятия водных процедур в ванной комнате остается конденсат на плитке, и влажный воздух долго сохраняется — это сигнал о том, что вентиляцию необходимо срочно улучшать. Для этого можно установить обыкновенный вытяжной вентилятор, который будет принудительно осуществлять удаление влажного воздуха из помещения, но он не решит проблем с неприятным запахом из шахты — здесь помогут только вентиляторы с обратным клапаном.

Обработать все проблемные места химическими компонентами — это только полдела, пока вы не установите бытовой вентилятор для качественной вытяжки застоявшегося воздуха, вам не решить этих проблем. Кроме этого, необходимо обеспечить нормальный приток свежего воздуха для туалета и ванной комнаты, иначе все усилия будут напрасными. Поэтому не стоит делать двери полностью герметическими — должен же как-то воздух поступать в эти помещения для более качественного проветривания.

Преимущества и недостатки

Для вытяжных вентиляторов такого типа характерны следующие преимущества:

• возможность установки в санузлах любого размера;
• совместимость с воздуховодами всех типов;
• наличие моделей для установки на потолке или на стене;
• использование высококачественных материалов для изготовления;
• бесшумное функционирование;
• надежная защита от проникновения влаги внутрь корпуса, что позволяет избежать короткого замыкания;
• наличие в некоторых моделях датчиков влажности, движения и таймеров;
• двигатель работает от напряжения 12 В.

Из недостатков можно выделить только высокую стоимость, но с учетом длительного периода эксплуатации этот минус становится не таким значимым.
