Камин своими руками: виды, устройство, особенности кладки

Дополнительные элементы

Кроме перечисленных деталей, в конструкции камина участвуют и другие детали:

Колосник. Другими словами, это решетка, которая располагается в нижней части топки, и используется для выкладывания на нее дров. Благодаря установленным колосникам, достигается равномерное горение огня, за счет поступления воздуха.
Поддувало. Оно располагается в нижней части устройства и служит для снабжения дымохода достаточной тягой. Второе его предназначение — это доступ воздуха к колосниковой решетке.
Зольник. Это камера, находящаяся под колосниками, предназначенная для сбора продуктов горения, поэтому его устанавливают в устройствах дровяного отопления. В некоторых моделях этот элемент выступает в роли поддувала.
Дымосборник. Он находится в нижней части конструкции и предназначен для выполнения функций вытяжного колпака, который находится над топкой. Основное его предназначение заключается в обеспечении удаления отходов горения в трубу, не допуская его проникновения внутрь дома.
Заслонка или шибер. Она находится в трубе немного выше дымосборника. При нерабочем состоянии камина, заслонка перекрывает дымоход, обеспечивая защиту от выхода горячего воздуха наружу. Кроме этого, шибер помогает регулировать силу тяги.

Вариация сборки английского камина

Кладка камина, варианты которых были представлены ниже являются сами простыми и доступными. Следующий же вариант сборки печи в английском стиле, более сложный в реализации.

Инструкция по сборке:

Данная конструкции имеет достаточно сложное и необычное строение в форме трапеции, в то время как его дымоходная труба полнить прямая;
Топливный кирпичный элемент при этом идёт под небольшим наклоном в двадцать градусов, тем самым образуя зеркало, способное качественно излучать и отдавать выработанное и накопленное тепло;

Подсчёт количества рядов

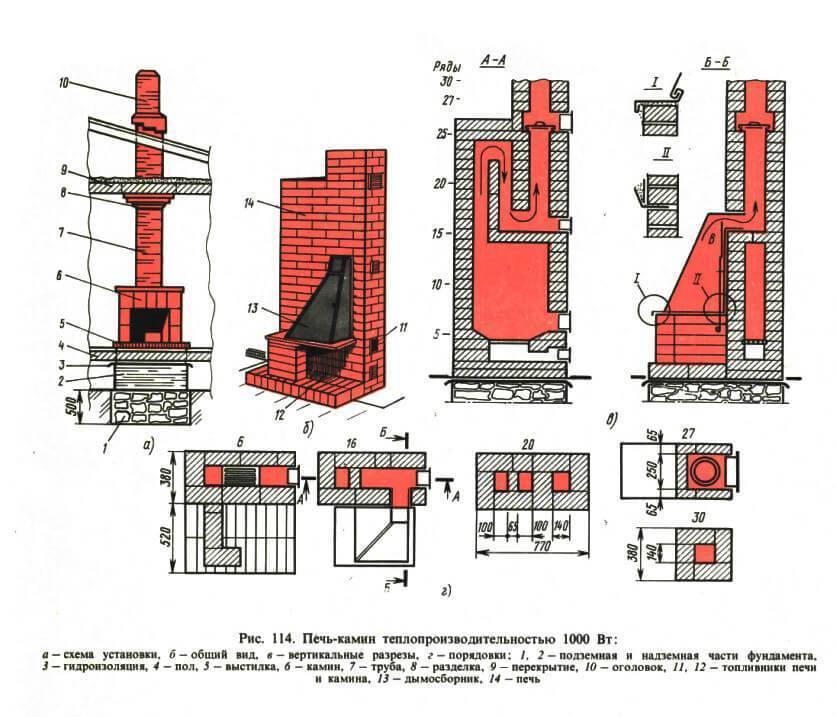

Подробная схема кладки с первого по двадцать второй ряд

Видео, кладка камина в котором указанна максимально подробно вы также можете найти далее.

Первые четыре ряда укладываются исключительно керамическим кирпичом и на цементный состав. Первый ряд укладывается на ребро, в то время как все последующие позволяют укладывать кирпичи в обычном стандартном положении;
Данная модель имеет достаточно простое строение в плане наличия дополнительной фурнитуры, так как не комплектуется колосником и поддувалом;
Далее выкладываем портал для камина и на двенадцатом ряду устанавливаем металлические уголки и несколько полос изготовленных из стали;
Вплоть до шестнадцатого ряда продолжаем укладывать кирпич по стандартной схеме. На шестнадцатом ряду, в задней части конструкции необходимо оставить небольшое отверстие, необходимое для предотвращения перегрева конструкции;

Кладка камина видео, которое вы можете просмотреть, поможет вам не только подробней ознакомиться с процессом сборки конструкции, но и при необходимости сделать уголки и другую фурнитуру своими руками.

Топочная камера такой печи, как правило, полностью открыта и не дополняется защитными экранами или дверцей. Именно поэтому нужно позаботиться о герметизации пола огнеупорными жаростойкими материалами.

Английский камин с большим полукруглым очагом

Схема камина для небольшого помещения, площадью в 20 квадратных метров

Кладка каминов может быть выполнена как одним из традиционных и классических способов, о которых рассказано в данной статье, так и другими, более сложными и замысловатыми вариантами. Выбор в первую очередь зависит от вашего опыта, возможностей и пожеланий.

Подсчет необходимых материалов.

После того, как оформление порядовок с учетом трубы будет закончено, можно переходить к подсчету количества необходимых материалов. Для этого нужно провести поштучный подсчет кирпичей, причем, все неполные изделия должны считаться целыми кирпичами. Кстати, для каминной кладки оптимально применение полнотелого, печного кирпича.

В песке не должна содержаться пыль или мусор, он должен быть крупным, – 0,2-1,5 мм. При наличии в песке пыли и мусора, они должны быть обязательно удалены. С этой целью песок помещается в воду и настаивается, при этом, необходимо менять воду до того момента, пока она не посветлеет.

При выкладывании каминов используют синюю (кембрийскую) глину. В случае отсутствия подобного сорта глины, можно обратиться к использованию печных глин.

Что касается цемента, можно воспользоваться обычным портландцементом, марки 300-400.

Диаметр фракций щебня при изготовлении бетона и закладке фундамента под камин должен составлять 2-6 см. Также необходимо наличие арматурных стержней в количестве около 20 штук и диаметром в пределах 8-10 и длиной порядка 700 мм.

Подробная инструкция и порядовка

Построить камин своими руками легче, если есть подробное описание и фото каждого этапа монтажа. Существует несколько этапов, которых придерживаются при строительстве. Выполняя работы шаг за шагом можно сложить дачную печь-камин своими руками.

Создание чертежа

Независимо от формы и конфигурации конструкции, первое что делают – это создают эскиз и чертеж будущего камина. Придерживаясь масштабов на листочке рисуют конструкцию, с указанием всех элементов устройства

Важно на этом этапе выбрать облицовку. Например, если наружную часть планируют расшивать, то понадобится керамический красный кирпич. А если облицовку будут осуществлять плиткой, то выбирают более экономный вариант

А если облицовку будут осуществлять плиткой, то выбирают более экономный вариант.

Что такое каркасные дома и из чего их строят

Подготовительные работы

При монтаже камина в жилой комнате заранее укрывают всю мебель и пол полиэтиленовой пленкой. Если помещение не жилое, то это не делают, а после строительных работ, просто тщательно все вымывают и убирают.

Следующий шаг – возведение фундамента, от которого зависит надежность конструкции. Фундамент делают отдельным для камина, а не используют общий с домом. Если возведение делают в жилом доме, то удаляют аккуратно пол в том месте, где планируют строить камин. Его делают на 6 см больше, чем сама конструкция.

Вырывают яму глубиной 60 см, засыпают щебнем на 15 см, заливают ее и формируют основание. Фундаменту дают 7 дней для просушки. Перед возведением камина, сперва кирпичи выкладывают без использования раствора, в сухом виде.

На заметку!В процессе выкладывания кирпичей «насухо» каждый камень нумеруют. Это позволит построить камин быстрее.

Выкладывание камина

Как только фундамент подсох, выкладывают в два слоя рубероид. Для первого ряда кладки в раствор добавляют цемента в соотношении 20% от общего объема раствора. Первый кирпичный ряд кладут ребром. Равность диагоналей определяют с помощью рулетки.

Сплошные ряды строят с использованием мастерка. Дымоход и топливник возводят вручную. Раствор наносят на середину кирпича. При лишнем растворе его убирают влажной тряпкой сразу, до его высыхания.

После основания делают топливник. На дно выкладывают колосниковую решетку, затем возводят ряды топливника и крепят дверцу топливной камеры. Чтобы ее надежно зафиксировать, дверцу насаживают на металлический ус и закладывают между рядами. Поддувало строят на пятом ряду.

Следующий шаг – арка. Независимо от дизайна камина, при строительстве арки используют уголки из стали. На них крепят кирпичи, а при облицовке они прячутся. При возведении арки кирпичи ставят клином.

Возведение дымохода

От качественно построенного дымохода зависит будет попадать дым в помещении или нет. Если дымоотводный канал круглой формы, то тяга лучше, а если квадратная – хуже. Стенки делают гладкими, чтобы не образовывалась сажа и дым легко проходил через трубу. Сам дымоход делают вертикальным, реже под наклоном. При этом угол наклона не больше 30 °С. Размер трубы зависит от размера конструкции и выходного канала. Минимальное сечение 14х27 см. На верху дымохода устанавливают колпак, который защищает его от попадания осадков и других деталей.

Облицовочные работы

Если строят обычный или мини-камин своими руками, то завершают его облицовкой. Украшают наружную часть конструкции несколькими способами:

Штукатурка. Сперва натягивают сетку, устанавливают П-образные скобы. Для защиты от коррозии наносят олифу. Первый слой в 5 мм штукатурки наносят на теплую стену. Второй слой наносится после высыхания первого. Густоту слоя делают гуще, чем предыдущий. Третий слой делают с толщиной до 15 мм.
Окраска. Используют меловой или клеевой раствор.
Гипсокартон. Он дает камину прямоугольные формы. Сперва делают каркас из металла, а на него зашивают гипсокартон.
Декорация.

На заметку!При окраске наружной части камина в белый цвет в краску рекомендуют добавить синьки. Тогда краска будет более белоснежной.

806d9bee2ae82c964ba00b857b11994f.jpe

С помощью облицовки прячут огрехи, что возникли в процессе кладки. При качественной работе облицовку можно и не делать.

Работа конструкции

Так как кладку конструкции делают влажными кирпичами, прежде чем растапливать камин, его нужно просушить. Делают это на протяжении 6-7 дней. Открывают топочную дверцу и зольной камеры. Затем камин распаляют для просушки, но до максимума температуру не доводят. На протяжении второй недели конструкцию прогревают каждый день, при этом не доводя температуру до максимума.

Правила выбора топки

Металлическая топка оснащена специальным патрубком, поэтому при выборе такого варианта подбирают дымоходную трубу в соответствии с диаметром патрубка.

Специализированные магазины предлагают огромный выбор каминов с топкой любой конфигурации. Это может быть открытый, закрытый, сквозной или односторонний вариант. Кроме того топка может иметь встроенный теплообменник, позволяющий подключать камин к контуру водяного отопления.

Традиционным вариантом является кирпичная топка. При решении вопроса, как сделать простой камин, рекомендуется использовать белый шамотный кирпич, характеризующийся устойчивостью к сильному нагреванию

Кирпичная кладка должна быть ровной, поэтому работу следует выполнять с особой осторожностью и аккуратностью. На обустройство кирпичной топки требуется много времени и сил, требующие от мастера специальных навыков, терпения и выдержки

Открытый или альпийский (швейцарский)

Этот тип каминов стал популярен совсем недавно. По сути, это тоже не камин в чистом виде, но уже по другой причине. Это, скорее, просто открытый или полузакрытый очаг, над которым сделан колпак, переходящий в дымовую трубу.

Альпийский или швейцарский камин имеет запоминающийся облик

Он отлично вписывается в интерьеры в стиле шале, ведь именно оттуда он к нами пришел. Устройство, в общем, несложное, но и не очень эффективное в плане отопления. Зато очень декоративное.

Вариант, который вы видите на фото выше выполнен в стиле рустик — из природного обработанного камня. Такая работа стоит очень приличных денег: приходится подгонять, подтесывать твердые породы камня, что требует высокой ступени мастерства.

Подготовительный этап работы

Рулетка.
Болгарка.
Лопата.
Уровень водяной.
Рубероид.
Горелка.
Прут армирующий.
Сварочный аппарат.
Раствор бетона М250.

Сам по себе этап достаточно простой и весьма напоминает классический плитный фундамент, но при этом имеет целый ряд характерных особенностей.

В самом начале выбирается место в помещении под камин. Такое место может быть не только у продольной части стены, но и в угловой. При помощи мела замеряется площадь 110*85 см, на которой и будет проходить вся работа. Для экономии средств можно сделать фигурный замер и немного уменьшить ширину в задней части, но лучше этого не делать, чтобы сохранить идеальные показатели прочности.

Почти всегда полы уже залиты, а полностью поднимать их нет никакого желания. Если под стяжкой нет системы теплых полов, то можно воспользоваться болгаркой и при помощи алмазных дисков просто вырезать отмеченный периметр. При резке нужно быть предельно внимательным, т.к. даже алмазные диски создают свой коэффициент рисков, а это чревато нехорошими последствиями.

После этого можно осторожно по центру вырезанной плиты начать пробивать ломом. Лом позволит пустить трещины по нужной площади, после чего собственноручно все убрать

Глубина выкапываемой ямы составляет 30 см, т.к. масса печки достаточно небольшая, не потребуется особо прочное основание. Стенки с дном заравниваются по мере возможностей, но к особому усердию тут прибегать не стоит.

На дно высыпается 5 см песчаной подушки, которые обильно поливаются водой для усадки, а спустя 2 дня все закрывается рубероидом и прижигается горелкой. Высота прокладки рубероида ограничивается 3 см до уровня поверхности пола, т.е. до самой стяжки.

Далее изготавливается армирующий каркас. Прутья нужны достаточно большого диаметра – 10 мм, и прокладываются они с шагом 10 см. Перпендикулярно им выкладывается аналогичный слой. Все стыки свариваются при помощи электродуговой сварки.

После этого делается еще одна аналогичная обрешетка, которая связывается с первой при помощи обрезков прутьев 15 см, проходящих между каждым стыком. Все стыки также фиксируются сварочным аппаратом для максимальной надежности.

В самом конце заливается раствор бетона М250, уровень которого не будет доходить до основания пола всего 6-7 см. Зачастую используется раствор М300, но под камин нет никакого смысла его лить, т.к. гидроизоляция прекрасно справится с влагой, а масса не такая уж большая. После заливки раствор нужно оставить на 3 недели для полного затвердевания, а уже после этого можно будет начинать основную практическую деятельность, ради которой все и начиналось.

Кирпичный камин своими руками (инструкция)

Планирование работ по построению камина из кирпича можно разложить на три этапа:

Определить какой нужен камин – открытого или закрытого типа;
Разработать схему и сделать чертеж;
Подобрать все необходимые материалы.

На улице возможно устройство каминов с открытой или закрытой топкой. Стоит помнить о том, что классический камин, в котором пламя от окружающей обстановки отделяет лишь чугунная решетка, может стать причиной возникновения пожара, особенно в ветреную погоду.

Камины закрытого типа только в редких случаях могут стать причиной возникновения пожара, к тому же они экономичнее классических каминов.

Определение места

Нужно начинать с выбора площадки под строительство, при этом необходимо соблюдать ряд требований.

Расстояние от поверхностей, подвергающихся нагреву, до легковоспламеняющихся материалов и деревянных строений – не менее двух метров. Расстояние от камина до соседского забора – не менее пяти метров.

При планировке стоит учитывать розу ветров, тогда при правильном расположении изделия дым не будет сносить ветром в окна дома или в сторону площадки для отдыха. Площадку под строительство желательно подобрать не подтапливаемую и хорошо проветриваемую.

Подбор типа камина и материалов

При выборе конструкции и создании чертежа следует руководствоваться определенными критериями.

Основной материал необходимо выбирать, учитывая несущие способности грунта, и возможность закладки фундамента.

Нужно точно определиться с назначением будущего объекта и его функциональностью.
Для обеспечения качественной тяги тщательно подобрать параметры дымохода.
Продумать, как будет выглядеть декоративная облицовка, если есть возможность – набросать эскиз.
Далее потребуется создать схему-проект кладки камина из кирпича. Самым идеальным будет создание технологической карты строительства.
После этого можно приступать к покупке необходимого материала и подбору инструмента.
Построить камин – довольно непростая задача. Индивидуальным проектом стоит озадачиваться только в том случае, если необходимо уж очень особенное сооружение, совершенно нетипичное.
Проще будет поискать в интернете подходящий готовый проект с описанием порядка выполнения работ, выбора материала и подбора необходимого инструмента.
По готовому проекту камина из кирпича с размерами намного проще сделать правки под конкретный объект, и посчитать количество кирпича, бетона, крепежных и прочих необходимых элементов.

Конечно, интереснее возвести камин своими руками, но, к сожалению, это возможно только если имеется приличный опыт работ по укладке кирпича. Более правильным решением будет обратиться к услугам профессионального каменщика 4-5 разряда, или хорошего печника.

Классический английский

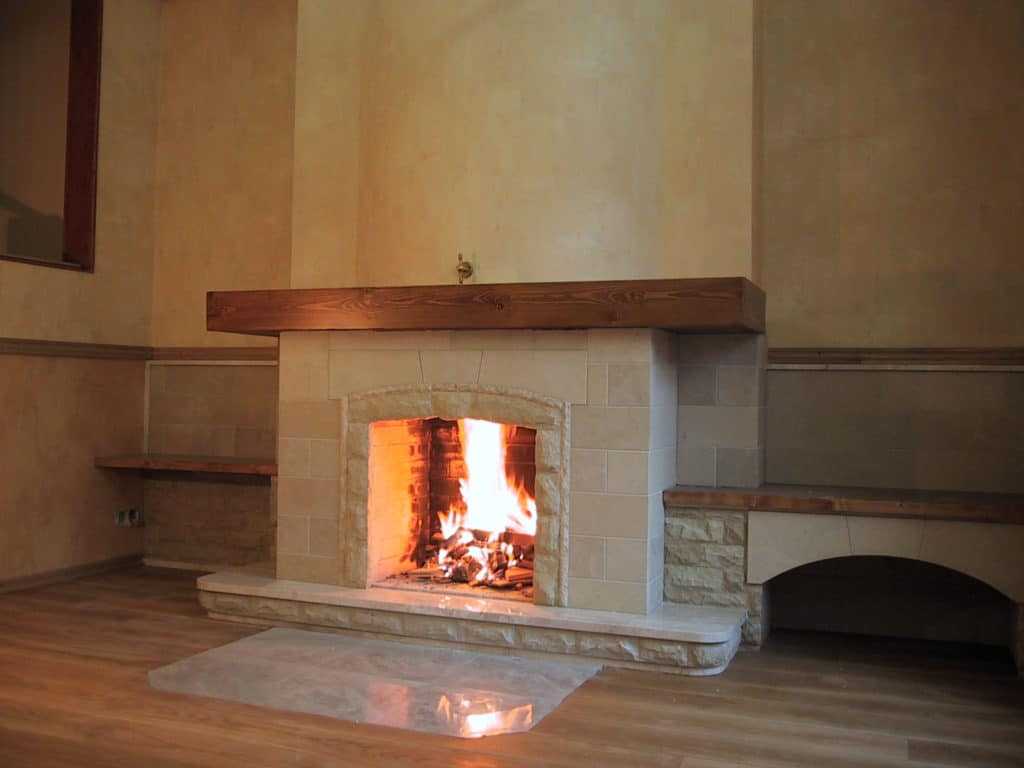

Внешний вид классического камина

Традиционный камин, каким мы его себе представляем. Откройте большую дверь очага, в котором горит дрова. К тому же его отделка может быть любой, как вычурной для соответствующего интерьера, так и сдержанной, что подходит хай-тек и минимализм.

Хотя кажется, что он не занимает много места, для изготовления классического камина потребуется около 800 кирпичей, наряду со средней длиной камина. Общая масса такой конструкции порядка одной тонны. Для классического камина меньшего размера потребуется отдельный прочный фундамент, такой как подготовленный для печи, на той же глубине, что и фундамент дома, и по размеру он должен быть как минимум на 15 см больше со всех сторон от пола.

Устройство и как оно работает

Классический камин в разрезе

Если посмотреть фото, кажется, что ничего сложного: ящик с трубой и все. Но то, что кажется простым, на самом деле совсем не просто. Во-первых, наверху топки есть дымовой зуб. Причем не просто своего рода выступ, а с отражающей поверхностью. Сужает сечение трубы, закручивая пламя в топке.

Во-вторых, подовая часть каминной топки не имеет вентилятора, а передняя стенка выполнена с наклоном внутрь. Эти два компонента позволяют пламени в течение длительного времени вращаться в очаге, выделяя как можно больше тепла.

В-третьих, в трубке есть заслонка, которая эффективно регулирует, а главное надежно регулирует интенсивность горения. Безопасно – потому что качественно построенный камин ни при каких обстоятельствах не выделяет угарный газ в количествах, вредных для здоровья. Ведь он образуется при недостатке кислорода, а когда открыт портал классического камина, воздуха и кислорода всегда достаточно.

Другая точка зрения на дымоход состоит в том, что в нем делают отверстие, как в затворной заслонке, равное площади 10% сечения дымохода. Это пространство необходимо для минимальной тяги, которая ни в коем случае не позволит пламени и дыму «падать» с очага. Даже при закрытой заслонке огонь переходит внутрь и дым попадает в дымоход.

Такая конструкция позволяет эффективно использовать тепло даже при сжигании высококалорийного топлива. Длинное вращающееся пламя максимально нагревает стены топки и отлично прогревает комнату.

Если говорить о возможности нагрева воды, то в топку ничего класть нельзя – нарушается вся динамика. Но над зубом на трубе можно поставить теплообменник. Другой вопрос, что температуры далеко не такие высокие и нагреть воду на отопление не получится, а вот для подачи горячей воды в небольшом объеме (бойлер-накопитель) тепла хватит.

В первых английских каминах не было решетки с наклоном наружу. При этом малейшая неточность в исполнении привела к тому, что пламя стало вращаться в другую сторону. При этом из топки могли вылететь угли, что совсем нехорошо. Поэтому еще в средние века стали делать небольшие решетки и веер, который открывался только при включении. Когда дрова горит, вентилятор закрывается, что вызывает образование огненного вихря в очаге.

Современные английские камины делают как с цельным очагом, так и с решетками. При включении глухих моделей при включении используйте жидкость для розжига. Сами они обеспечивают достаточный импульс для образования вихря.

Чертеж классического английского камина с размерами

Заказать классический камин

Традиционные английские камины конструктивно отличаются друг от друга формой дымового зуба. Для его точного воспроизведения недостаточно просто «прямых рук». Опыт востребован и замечателен. Но есть модели, которые не так критичны по этой детали. Такой камин своими руками можно согнуть, если уметь обращаться с мастерком и спиртовым уровнем.

Простой классический камин – заказать

В этом варианте решетка небольшая и расположена в торце топки. Это дало возможность не хитрить с зубом, а сделать его нормальным, ступенчатым. Но в этом дымоходе во время розжига вентилятор не должен закрываться. Огонь «вращается» именно из-за потока воздуха в глубине очага.

Рамфорд камин

Одной из разновидностей классики называется камин Рамфорд. Принцип работы тот же, только вихрь обеспечивает не дымовой зуб, а узкое горлышко дымохода, форма которого повторяет одну из ветвей гиперболы.

Дымоход Рамфорда. Ключевой узел – горловина трубы

Конструктивно он проще и требует меньше места – очаг может быть мельче. Все проблемы в том, что шейку нужно делать с очень высокой точностью. Отклонение всего на 5% от требуемой формы приводит к неработоспособности. Это основная сложность, поэтому делать этот камин своими руками не рекомендуем.

Разновидности камня для отделки камина

Камин из натурального камня

Облицовку каминов, традиционно производят из натурального или искусственного камня. Каждый материал имеет свои особенности и о них нужно знать.

Облицовка камина искусственным камнем

Относительно дешевый аналог натурального материала, изготовленный из гипса и цветного бетона. Облицовка камина искусственным камнем имеет:

презентабельный вид,
термостойкость,
простоту укладки,
сравнительно небольшой вес.

Безусловно, камин из декоративного камня обойдется дешевле, но он во многом уступает натуральному аналогу. Отделка камина искусственным камнем из недостатков имеет подверженность к механическому воздействию. Облицовку выполняют, используя жаропрочный клей.

Камины из натурального камня

Идеальный по всем характеристикам вариант – камины из натурального камня.

Используют следующие виды природного камня:

мрамор прекрасно подходит для внутренней и внешней отделки, хорошо поддается обработке,
гранит используется, преимущественно для внешней отделки,
сланец отличается разнообразной цветовой гаммой и долговечностью,
ракушечник имеет красивую пористую структуру, но подвержен механическим повреждениям,
бутовый камень – булыжник, позволяющий создать идеальный рисунок,
известняк – один из самых распространенных бюджетных вариантов,
песчаник отвечает всем требованиям, предъявляемым к облицовке каминов, придает восточный колорит помещению,
кварцит отличается высокой прочностью и роскошным внешним видом.

Выбор материалов для облицовки влияет на стоимость камина. Гранит и мрамор обойдутся дорого, хорошая альтернатива – песчаник, бут, известняк.

Как просто и безопасно сделать угловой камин своими руками?

Постройка коттеджа или загородного дома очень часто подразумевает возведение и камина. Как лучше сделать хороший камин только своими, без помощи, руками монтаж запланирован в кухонной, столовой или гостиной зоне.

Камин угловой дровяной нуждается в правильном соблюдении особенностей размещения. Тогда в конечном итоге он будет радовать домочадцев, правильно выполнять возложенные на него обязанности. Особенности размещения в частном доме:

самым лучшим местом, чтобы построить хороший угловой и функциональный камин своими собственными руками считается стенка, которая расположена напротив окна. Возможно также установить камин около наружной поверхности, но в таком случае функция обогрева будет снижена;
запрещено размещать возле окон, а также рядом возле быстро возгорающихся тканей, материалов;
если необходимо будет использовать каминную зону для кулинарных целей, потребуется рассмотреть расположение в непосредственной близости к капитальной внутренней стене.

Оформление жилого пространства каминами угловой конструкции позволяет использовать все помещение на максимум, при этом получить значительную экономию финансовых растрат.
