Как установить дымоход из сэндвич труб

Установка вытяжной трубы

Подключение кухонной вытяжки к вентканалу осуществляется с помощью труб из гофры или пластика. Требования, предъявляемые к воздуховоду, довольно важные:

  1. Оптимальная длина трубы для вытяжки на кухне – не более 3 м. Если воздуховод имеет большую длину, с каждым метром эффективность работы устройства снижается на 10%.
  2. Минимальное количество поворотных колен, переходников и изгибов. Чем больше колен, тем хуже вентиляция. Сопротивление системы резко увеличивается, и отработанный воздух с трудом выходит наружу.
  3. Изгибы и повороты – исключительно под тупым углом. Угол в 90 градусов снижает КПД на 10%. Воздуховод должен плавно переходить из одной стены на другую.
  4. Гладкая внутренняя поверхность. В таком случае вентиляция будет эффективной, так как сопротивление воздуха снизится. Лучший вариант – круглые пластиковые трубы. Воздуховод из гофры имеет ребристость, что создает дополнительные препятствия для выходящего воздуха.

Процесс установки вытяжной трубы — внимательно прочтите инструкцию

Практически все модели аппаратов подключаются на круглый воздуховод из гофры или пластика. Прямоугольные трубы лучше смотрятся, так как более гармонично вписываются в пространство между шкафчиком и потолком. Диаметр может быть разным, но площадь поперечного сечения должна быть не менее 0,1 м2. Все соединения герметично закрывают, чтобы исключить возможное попадание отработанного воздуха назад в кухню.

Пластиковые воздуховоды прочные, легкие и не создают дополнительного шума при работе. Гофрированные изделия тоже имеют немало преимуществ: они гибкие, легкие, не вибрируют и не шумят. Но в плане эстетичности они уступают пластиковым собратьям.

Воздуховод прячут в свободное внутреннее пространство стен, мебели или потолка. Удобны в таком случае двухуровневые потолки: трубу можно с легкостью спрятать над нижним уровнем. Если такие варианты не подходят, применяют декоративные короба, подходящие по стилю и цветовому решению к кухонному гарнитуру или стенам. Своими руками можно сделать короб из гипсокартона на кухне для вытяжки. В продаже есть и короба для вытяжки на кухне из нержавейки.

https://youtube.com/watch?v=Lcr1lSIzEJY

ПОСМОТРЕТЬ ВИДЕО

Инструкция по установке вытяжного устройства прилагается к каждой модели. Вытяжка на кухню горение имеет подробную инструкцию с рисунками по монтажу аппарата. Поэтому на возникшие вопросы можно найти исчерпывающий ответ от производителя.

Организация узла через стены дома или бани

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

  • Шаг 1. Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
  • Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
  • Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
  • Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
  • Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
  • Шаг 6. На выходе из дымохода из стены установите ревизию.
  • Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
  • Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
  • Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Общие требования к хорошим дымоходам

Определенной мощности котлам, печам или каминам соответствуют дымоходы с разными сечениями каналов. Эти сечения нужно правильно и точно рассчитывать. При слишком узком канале дым не будет успевать удаляться, тяга будет плохая, а отопительный прибор будет дымить. Вид материала часто имеет решающее значение, например, трубы дымохода в стене из газобетона требуют более надежной теплоизоляции, чем уличные трубы, но менее, чем трубы, проходящие сквозь дерево.

Предпочтительна круглая форма дымохода, в такой не бывает завихрений, вызывающих плохую или обратную тягу. При этом установка любого дымохода через стену предполагает оптимальную его высоту в 5-10 метров. При индивидуальном строительстве трубы длиной 10 метров — это что-то из области фантастики. А вот дымоходы короче 5 метров — достаточно распространенное явление, люди не слишком интересуются, как вывести трубу от печи правильно. При этом какая высота гарантированно обеспечить плохую тягу.

Если кровельное покрытие подвержено возгоранию, то на выведенный котловой или печной дымоход должен обязательно ставится искрогаситель в виде металлической сетки с ячейками 0,5х0,5 сантиметров. Возле отопительного прибора должна быть отличная вентиляция. Горизонтальные лежаки не должны превышать 1 метра (оптимально 0,6 метра). Более длинные горизонтальные участки ухудшают тягу и могут быстро засоряться сажей. В любом трубопроводе, особенно если это дымоход одностенный и из металла, должен быть предусмотрен сборщик для конденсата и отверстие (или дверца) для очистки от сажи. Желательно избегать углов в 90 градусов, один такой угол лучше заменить двумя в 45 градусов.

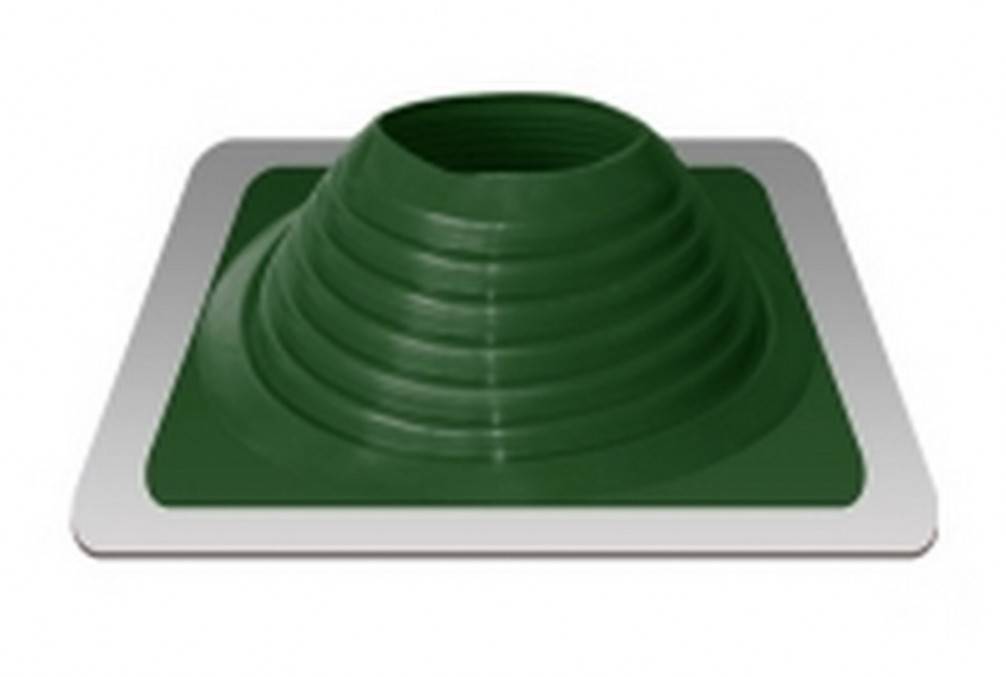

«Мастер Флеш» — новое слово в уплотнении дымоходов

«Мастер Флеш» представляет собой эластичный уплотнитель, герметизирующий места стыков дымохода и кровельного материала. Он является жестким основанием из силикона или резины с кольцами разного диаметра в верхней части. Для усиления изделия используют прокладку из алюминия.

Разница между резиновыми и силиконовыми материалами

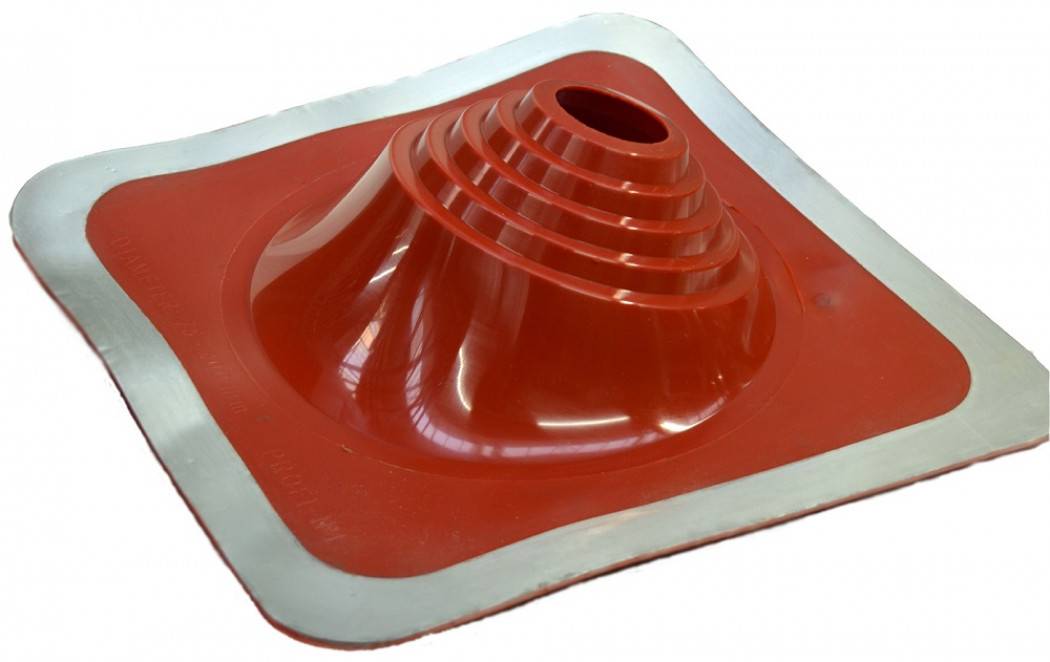

Накладка для дымохода имеет вид конуса и угол наклона в зависимости от ската крыши. Конусы с углом 90º применяют для плоской кровли. Скатное кровельное покрытие герметизируют крызой с выступом колец на 45-30º. Для изготовления уплотнителя применяют силикон или EDPM-резину. Исходное сырье различается по своим качествам:

  • силиконовые конусы отличаются большей эластичностью. При выдержке температуры до 315 ºС разрушаются под воздействием ультрафиолета;
  • резина плавится при температурах, больших 185 ºС, но стойка к ультрафиолетовому излучению.

На стоимость конструкции «Мастер Флеш» влияет материал и диаметр изделия.

Преимущества материала

Современная конструкция для герметизации дымоотводной трубы обладает рядом преимуществ:

  • эластичность, которая обеспечивает плотное прилегание трубы к материалу;
  • устойчивость к температурным изменениям, что особенно хорошо в регионах с суровым климатом;
  • огнеупорность (сохранение своих качеств при температурах 185 – 315 ºС в зависимости от разновидности материала);
  • длительный срок службы – около 30 лет;
  • не требует особых навыков, усилий и специфических инструментов для монтажа;
  • можно устанавливать в любое время года.

Пропустить через потолок

Перед мастером, который планирует проход дымоходной трубы через пирог утепления потолка бани, стоят в итоге две задачи: обеспечить термозащиту перекрытиям и соблюсти вертикаль установки дымохода. Разделить процесс решения этих задач можно на несколько этапов.

Определение места расположения узла разделки

Совмещение двух ведущих осей — дымохода и потолочной разделки с его проходом через потолок — это главная сложность, с которой сталкивается мастер при выводе трубы. Для того чтобы избежать неприятных казусов, следует воспользоваться отвесом. Поднятый к потолку, его следует разместить так, чтобы груз «вошел» в середину дымоотводящего канала банной печи. Этот участок, отмеченный на потолке, и станет тем центром, через который труба пойдет через крышу, т. е. центром будущего отверстия под проход.

Важно! Идеальный вариант — определить место прохода трубы через потолок/крышу бани еще в период подготовки проекта здания, тогда с выводом конструкции не будет проблем в том числе и с точки зрения соответствия пожарным требованиям

Оформление места расположения узла разделки

По нанесенной разметке делается выпил под проход. Если используется покупной продукт, надо рассчитывать на те размеры отверстий, которые рекомендованы производителем

Если дымоход ведется через потолок бани самостоятельно, важно заранее просчитать проходной короб и выполнить в потолочной конструкции (четко над местом прохождения трубы) сквозное отверстие с габаритами, учитывающими необходимые отступы и расстояния

Монтаж узла разделки

Покупной или самостоятельно сделанный короб для вывода дымоходной банной трубы через потолок — это конструкция из жестко скрепленных между собой коробки прямоугольного либо круглого сечения и листа, выполняющего защитные и одновременно декоративные функции, с вырезом в центре. Диаметр выреза подбирается под диаметр трубы, предназначенной для вывода через потолок (как правило, в банях используются металлические трубы типа «сэндвич» — два цилиндра разного диаметра, между которыми размещается материал для утепления и теплоизоляции).

Торцы выпила в потолке по периметру обшиваются теплоизоляционным материалом. Нижний лист короба и места соприкосновения металла с деревянными элементами прокладываются листами негорючего материала. Подготовленную конструкцию надевают на колено, которое пойдет в узел прохода, доводят до выпила в потолочном перекрытии, снизу закрепляют узел разделки саморезами.

Важно! Диаметр трубы для вывода через потолок на крышу бани должен быть чуть меньше (в пределах минимум 5 мм.) диаметра проходного патрубка. Зазор в дальнейшем можно изолировать, ориентируясь на то, какой материал будет использован как огнезащитный возле трубы

Завершение прокладки теплозащиты

Это «резюмирующий» этап прохода трубы через потолок. Сверху (на перекрытии чердака либо второго этажа) короб дополнительно заполняется теплоизоляционным материалом (как вариант, огнестойкой минеральной ватой). При необходимости узел разделки наверху можно декорировать металлическим листом — если вывод трубы дымохода осуществлен  на жилой этаж.

Важно! Вывод дымохода следует рассчитать таким образом, чтобы стыки с другими элементами конструкции миновали место прохода через перекрытие. Стыковка конструктивных элементов должна быть либо «до», либо «после», но не в этом месте.

Важно! Выводя трубу дымохода через потолок бани над кровлей, надо помнить о качестве материала, из которого она изготовлена

Если есть опасность возгорания (крыша покрыта горючими материалами), на часть дымохода, выступающую над кровлей, следует смонтировать дефлектор, оснащенный сеткой–искрогасителем в виде мелких ячеек

Важно! Выводя трубу дымохода через потолок бани над кровлей, надо помнить о качестве материала, из которого она изготовлена. Если есть опасность возгорания (крыша покрыта горючими материалами), на часть дымохода, выступающую над кровлей, следует смонтировать дефлектор, оснащенный сеткой–искрогасителем в виде мелких ячеек

Как выбрать трубу

Перед покупкой цилиндрического изделия необходимо ознакомиться с основными моментами, которые зависят от используемой отопительной системы.

Одним из главных параметров конструкции считается диаметр трубы. Он обозначается двумя цифрами – 120/180, где числителем является внутреннее сечение, а знаменателем – внешний размер изделия.

Первое значение подбирается в соответствии с рабочим диаметром патрубка, отводящего дым, установленного на отопительном агрегате. По внутреннему сечению определяется размер отверстия для трубы, которая будет проходить через кровлю.

Диаметр конструкции подбирается в зависимости от вида отопительного устройства:

  • дровяные печи или газотурбинные системы – 50-600 мм;
  • твердотопливные котлы –50-700 мм;
  • дизельгенераторы или газопоршневые агрегаты – 50-500 мм;
  • микротурбинные устройства – 50-300 мм;
  • газовые генераторы тепла – 200 мм;
  • дизельные системы – 200 мм.

Важно правильно подобрать длину дымохода: вертикальная часть должна составлять более 5 м, горизонтальная – 1 м

Необходимо, чтобы канал для вывода продуктов сгорания был выше конька кровли на 500 мм при условии, что расстояние до него составляет 1,5 м. Сэндвич-трубу длиной 3 м можно делать на уровне верхней точки.

Если крыша плоская, берется минимальный отрезок между высотой кровли и канала – 0,5 м.

При подборе сэндвич-дымохода необходимо также учитывать:

  • стоимость изделия;
  • материал;
  • толщину металла.

Основные принципы самостоятельной сборки

Этот раздел посвящен тому, как правильно собрать дымоход из сэндвич труб для бани. Кратко остановимся на основополагающих правилах, выполнение которых обязательно:

  1. Основная сборка производится посредством прямых элементов установленной производителем длины.
  2. Горизонтальные прогоны в обязательном порядке оснащаются ревизионными вставками, которые представляют собой сервисный тройник для удаления засорений.
  3. На выходе трубы на наружную сторону бани оборудуется тройник, нижняя резьбовая часть оснащена заглушкой для удаления первичного конденсата и прочистки трубы в месте перехода дымовых газов изнутри — наружу.
  4. Углы и повороты 45 и 90 градусов должны быть изготовлены из основного материала прямых ходов и должным образом теплоизолированы термостойким материалом с температурой стойкости в пределах 630 — 670 градусов Цельсия.
  5. Сэндвич труба для бани своими руками устанавливаемая в бане, общая высота которой до конька составляет порядка 4000 — 4500 мм должна оснащаться компенсатором линейной деформации, устанавливаемым на уровне потолочного перекрытия сооружения.

О принципах оформления последней трети дымохода и выхода его на уровень кровли мы упоминали выше.

Пошаговая инструкция для самостоятельного монтажа

Итак, как установить дымоход в бане из сэндвич труб? Пойдем по основным операциям:

  • Сборка горизонтального хода от выхода котла. Производится при помощи фланцевой пары, которая через термостойкую прокладку обжимается либо хомутами, либо болтовыми соединениями. Горизонтальный ход необходимо занизить относительно выходного патрубка печи примерно на 30 — 40 мм, для предотвращения попадания конденсата из дымохода в топочное пространство. В середине горизонтального хода или, как его называют на профессиональном сленге — лежака, монтируется ревизионная вставка для прочистки канала от сажевых отложений. Соединение осуществляется надеванием следующего сегмента на предыдущий, без изменения последовательности такого монтажа, для предотвращения подсоса дымовых газов в помещение;
  • Обустройства выхода дымохода из помещения на улицу. Для прохода через стену необходимо использовать только целые элементы, если на месте проходки образуется стык, то перед стеной делается подрезка на необходимую длину и далее проходка добирается целым полноценным сегментом. Через деревянную стену, например в бане из бруса труба проходит в термоизолированной гильзе из жароустойчивого материала, в стенах из стройматериала минерального происхождения, например, в бане из блоков, можно ограничиться герметизацией проходки качественной монтажной пеной;
  • Обустройство вертикального хода. Как мы уже упоминали выше, в месте выхода трубы улицу, в нижней точке монтируется тройник для сбора и удаления конденсата. Труба крепится к стене с помощью анкеров или дюбелей. Частота узлов крепления должна быть кратна количеству прямых элементов;
  • Надкровельная часть дымохода. Должна возвышаться над коньком не менее чем на 500 мм. Если по каким либо причинам высота сборки дымохода превышает 1500 мм над уровнем крыши, то такую конструкцию необходимо дополнительно закрепить с помощью тросовых растяжек с винтовыми вставками, для компенсации провисания и и регулирования натяжения.

Установка дымохода на крыше своими руками или с привлечением специалистов?

Монтаж трассы дымоудаления – сложный и ответственный процесс, который требует обязательного знания многих технических норм и правил, стандартов и нюансов. Несоблюдение хоть одного правила или регламента может привести к неприятным последствиям – пожару, выходу из строя отопительного и дымоотводящего оборудования. В связи с этими факторами, очень рекомендуется производить монтаж и установку дымохода, в том числе, его закрепление на крыше, с привлечением специалистов.

Профессиональный монтаж будет являться гарантией — как безопасности всей отопительной системы, так и ее продолжительного срока службы. Самостоятельный монтаж не может гарантировать безопасности, сохранности здоровья и имущества.

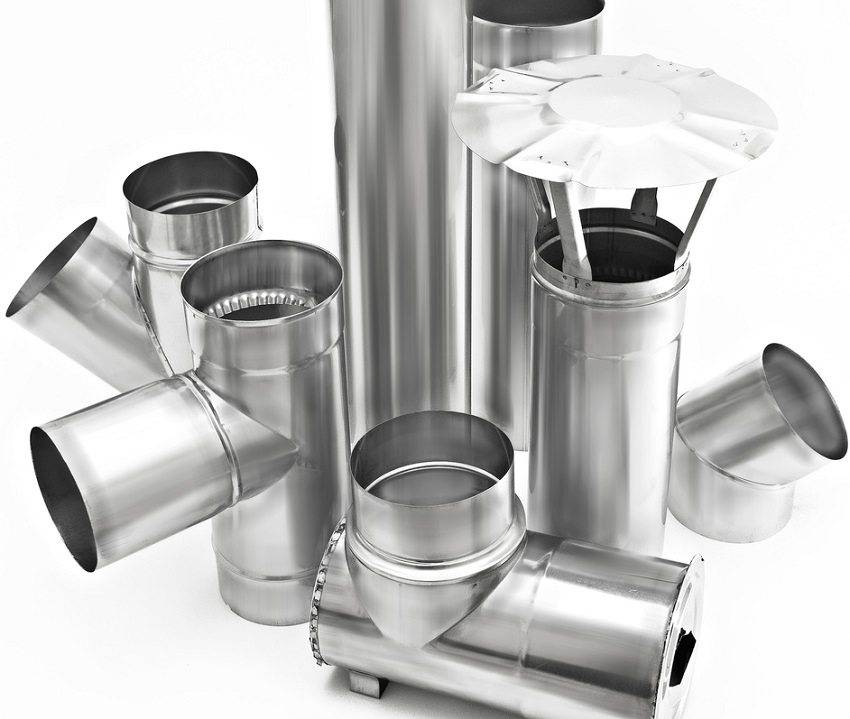

Трубы для дымоходов из нержавейки

Нержавеющая сталь — актуальный материал, нашедший применение в различных конструкциях, в том числе в производстве дымоотводных каналах. Использование нержавеющей трубы для дымоходов практически во всех видах отопительного оборудования обусловлено стойкостью материала к воздействию коррозии и агрессивной среды, образующейся в результате конденсирования водяных паров отводимых продуктов.

Одностенные дымоходы из нержавеющей стали

Однако не все виды стали можно использовать для дымоотводных конструкций. Выбор марки стали, подходящей для дымоходов, зависит от температуры отвода продуктов: до 400°С используют хромоникелевую сталь AISI 304, 321, до 800°С — жаростойкая хромоникельмолибденовая сталь марки AISI 316. Что касается оцинкованной или черной стали, они не обладают антикоррозийными свойствами и в качестве дымоходов быстро прогорают.

Неоспоримыми преимуществами стальных нержавеющих труб для дымохода являются:

  • легкий вес — способствует удобству сборки и не требует возведения фундамента;
  • модульность систем — огромное количество труб и фасонных деталей различного диаметра позволяет собрать конструкцию не только в доме новой постройки, но и в обжитом помещении;
  • простота монтажа — качество соединительных элементов гарантирует газоплотную сборку безошибочной конструкции. Кроме того, такие дымоходы можно отклонять от вертикального состояния для обхода всевозможных препятствий;
  • гладкость внутренней поверхности;
  • стойкость к прогоранию — способствует длительной эксплуатации дымохода;
  • тонкостенность трубы — позволяет системе быстро нагреваться при запуске, снижая образование конденсата и обеспечивая хорошую тягу.

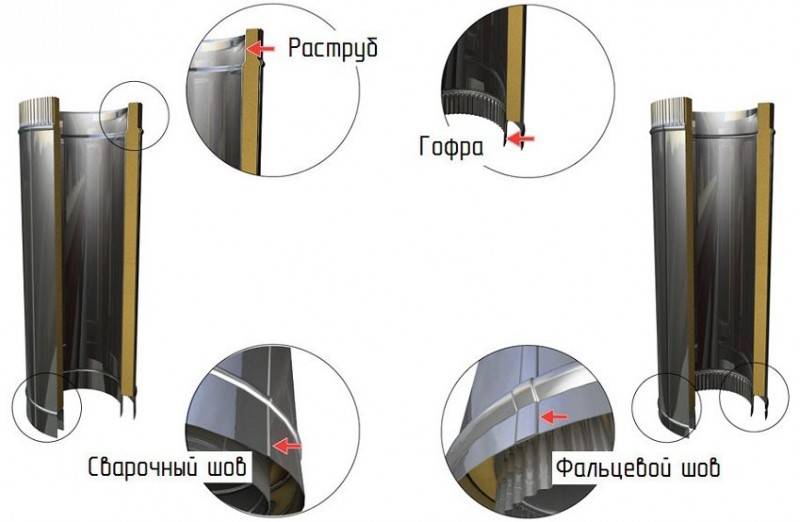

Сэндвич труба для дымоходов

Выпускаются стальные дымоходы в двух вариантах:

  • одностенные (однослойные, одноконтурные) — такие системы дымоотвода предназначены для использования в отапливаемых зданиях, присоединения котла к существующей системе дымоотвода или для ремонта и восстановления старого дымохода путем санации;

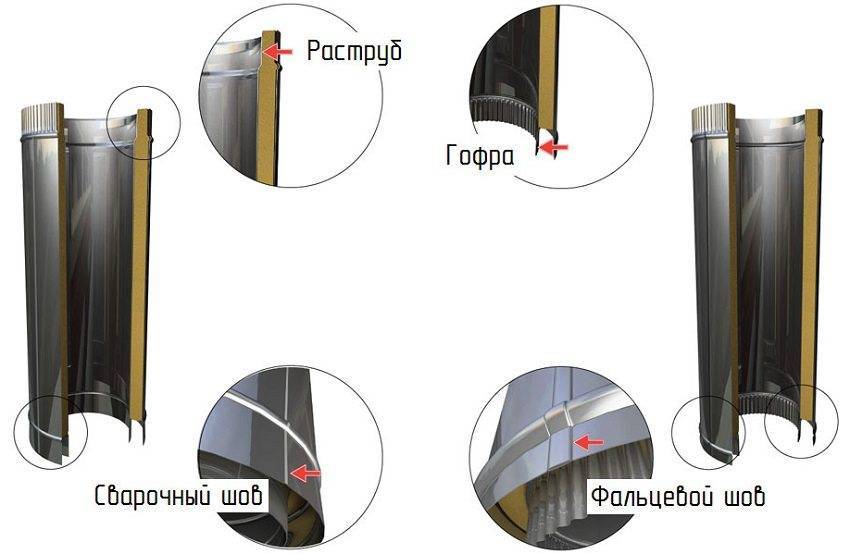

  • двухстенные (трехслойные, двухконтурные, сэндвич-трубы) — в конструкции сэндвичных труб для дымохода имеется теплоизоляционный слой, расположенный между двумя трубами разного сечения. Такое устройство труб делает возможным монтировать их и внутри, и снаружи здания без устройства утепления. Изоляцию производят лишь в местах проходов дымохода через потолок, стену или перекрытие.

Правила безопасности

Производя установку дымохода в бане через потолок, необходимо руководствоваться рекомендациями Санитарных Норм и Правил 41 – 01 – 2003. Согласно п.6.6.22, необходимо обеспечить расстояние в 130 мм в случае прохода через потолок для дымохода трубы из кирпича, обеспечивающей защиту дерева. Но учитывая, что в большинстве случаев в банях применяются металлические трубы, то ориентироваться нужно на следующие нормы:

  • Необходимо соблюдение расстояния большего, чем 380 мм до легко воспламеняющихся предметов, защищенных изоляцией;
  • Минимальное расстояние до легко воспламеняющихся предметов без изоляции должно быть более 500 мм.

В данном случае эти расстояния нужно обеспечить до соприкосновения трубопровода с деревом.

В идеале эти расстояния было бы вообще ничем не закрывать, но такой вариант будет способствовать повышенной теплопотере, что является экономически невыгодным. Поэтому указанный объем закрывается негорючими материалами.

Максимальная длина трубы, проходящей через потолок в бане, не должна быть больше 1000 мм. Дымоход не может закрепиться на крыше жестким образом, т. к. при изменении температуры, труба может несколько изменяться в размере, что может привести к деформированию перекрытия.

В бане часто используются трубы особой конструкции, называемые «сэндвич». Они представляют из себя две трубы разного диаметра, одна из которых находится внутри другой. Пространство между ними заполнено слоем утеплителя. Не многие знают, что наружная часть такой конструкции обладает почти такой же температурой, как и внутренняя часть дымохода.

Часто хозяева, в целях ускоренного протапливания бани, допускают перегревание печи. Если температуры внешней части трубы превышают допустимые значения в 400 ºС, то это грозит выходом из строя внешней части сэндвича, что приведет к возникновению угрозы пожара. Поэтому ни в коем случае нельзя допускать уменьшения расстояния между трубой и окружающими предметами.

СНиП 2.04.05-91 (п.3,83) дает следующие рекомендации.

Расстояние до горючих конструкций в случае использования труб из кирпича или бетона должно быть не менее 13 см. Для керамических труб, не оснащенных изоляцией, соответствующее расстояние будет больше 25 см, для труб с изоляцией – 13 см.

Желательно закладывать эти параметры еще на стадии проектирования бани, так как шаг при установке балок перекрытия обычно бывает не большой. Если он равняется 60 см, то будет возможно использование только изолированных труб.

Диаметр выходной части трубы часто бывает 11.5 – 12 см. Если в сэндвиче используется утеплитель толщиной 10 см, то получаем диаметр наружной части 31,5 – 32 см. Прибавляем расстояние, рекомендуемое для утепленных конструкций в 13 см с каждой стороны, получаем ширину 57,5 см. То есть такая конструкция идеально вписывается в имеющееся расстояние между балками 60 см.

Теперь посмотрим, какое расстояние между балками должно быть при использовании не утеплённого дымохода. Если внутренний диаметр равен 11.5 мм, то прибавляем к нему необходимое по правилам безопасности расстояние со всех сторон в 25 см, получаем 61,5 см. Полученный результат не укладывается в имеющееся расстояние между балками. Причем диаметр трубы может быть еще больше, и тогда несовпадение размера дымохода и шага балок становится еще более заметным.

Общие правила установки

    • К дымоходам предъявляются довольно жесткие требования. Их соблюдение обязательно для любых конструкций из сэндвич-труб.
    • Для обеспечения хорошей тяги высота дымохода от колосниковой решетки отопительного агрегата должна быть не менее 5 метров.
    • Дымоход, расположенный у конька, должен возвышаться над ним на 0,5 м, в остальных случаях его высоту определяют по приведенной ниже схеме.
  • При этом необходимо учесть стоящие рядом с домом или баней здания, выходное отверстие дымохода должно быть выше их кровли на 1,5 м.
  • Если в результате расчетов высота дымовой трубы над крышей получилась более 1,5 м, нужно заранее предусмотреть ее крепление на растяжки к жестким элементам конструкции.
  • Если материал крыши горючий — ондулин, рубероид, мягкая кровля, то верх печной трубы нужно обязательно оборудовать искроуловителем — специальным модулем с сеткой 5х5 мм.
  • Нельзя зауживать дымовой канал, например, для печи с дымовым патрубком 120 мм нельзя устанавливать модули с внутренним диаметром 110 мм. Уширение разрешено, при этом необходимо использовать специальные переходники.
  • Длина горизонтальных участков не должна превышать 1 м. В случае, если вертикальная труба находится на большем расстоянии от отопительного прибора, необходимо использовать отводы на 45 градусов.
  • Отводы, тройники и другие переходники сэндвич-дымоходов нужно разгружать — устанавливать так, чтобы они не несли веса вышестоящей конструкции. Для этого используются опорные площадки.
  • Все стыки модулей должны быть доступны для осмотра. Их нельзя располагать в местах перекрытий. Для обеспечения этого требования нужно подбирать длину прямых участков дымохода.
