Схемы водяного отопления из полипропилена для частного дома
Монтаж труб производится двумя стандартными схемами:
Параллельная или коллекторная разводка
Преимущество схемы в простоте обслуживания. Технически это подсоединение всех сантехнических и бытовых приборов параллельно к одной трубе, в которую вставляют отводы. Каждая ветка снабжается собственным запорным краном, поэтому при отключении одной из точек, остальные продолжают получать воду в полном объеме.
При подобном двухтрубном включении нескольких единиц одновременно напор не снижается, оставаясь равномерным, так как к каждой точке подается отдельная ветка. Недостаток – увеличенный расход материалов, в сравнении с более простой тройниковой.
Последовательное тройниковое соединение
Применяется на небольших площадях в частном строительстве. Сборка происходит параллельно горячего и холодного направления. К основным лежакам последовательно примыкают сантехнические точки и бытовые приборы. Преимуществом однотрубной схемы является скорость установки, низкая стоимость из-за меньшего расхода погонных метров.
Систему легко упрятать в короба или шкафы. Недостатком есть снижение напора при одновременном включении нескольких единиц. Эта проблема решается увеличением диаметра основной магистрали.
Требования к монтажу ↑
Самыми базовыми требованиями к монтажу такого рода системы отопления является наличие в ней основных элементов, соответствующего оборудования, комплектующих и крепежей:
котел – может являться элементом нагревания, а может быть сооружен сверху на источнике нагрева – каменной угольной печи;
трубы ПП – их функция транспортировать и обеспечивать эффективную циркуляцию горячей воды с подводкой к радиаторам;
радиаторы – являются непосредственными элементами обогрева помещения;
соединительная арматура – необходима при различных видах соединения полипропиленовых труб (это фитинги, переходники, тройники, крестовины и прочие элементы);
крепежи – такая оснастка нужна в любом монтажном деле, ведь без нее не обходится ни одна установка какой-либо трубопроводной системы (держатели, шурупы, дюбеля, фум-лента для уплотнения соединений и прочие материалы).
Для тех участков соединений трубопровода из полипропилена, где требуется сварка, нужны следующие приборы, материалы и инструменты:
специальный сварочный аппарат;
труборез, нож или кусачки;
шейвер для зачистки обрезанных краев труб;
Кроме тщательной подготовки всех необходимых инструментов, следует также помнить ряд правил, требований и рекомендаций, которые помогут в процессе работы с полипропиленовыми трубами:
- не стоит размещать трубы в местах, где находятся источники тепла превышающие нагрев до 130˚С (печи, обогреватели и прочее), иначе трубы начнут вздуваться в некоторых местах;
- разрезайте трубы на отрезки при помощи исключительно специальных инструментов: нож для резки труб, труборез или кусачки. Если не следовать этой рекомендации труба на ее краю от неправильного механического воздействия может треснуть;
- при разрезах труб из полипропилена придерживайтесь строго прямого угла – 90˚;
- разделение на отрезки ПП труб позволит продлить сроки их эксплуатации, а при необходимости оперативно осуществить ремонт;
- запаситесь большим количеством держателей, устанавливайте их друг от друга на расстоянии 0,5 метра и тогда ваши трубы не будут провисать, когда по ним будет течь горячая вода;
- перед началом работы все участки труб, крепежных соединительных элементов, оборудования нужно проверить на наличие различных загрязнений. Особенно это касается самих труб – внутри них ничего не должно быть;
- самой оптимальной температурой воздуха во время работы с полипропиленовыми трубами является температура не ниже 5 градусов тепла;
Видео о монтаже канализации своими руками, можно найти на странице со статьей: монтаж канализации своими руками.
Какой необходимо подобрать диаметр канализационной трубы для унитаза, смотрите в статье.
- старайтесь защитить полипропиленовые трубы от каких-либо механических воздействий (не роняйте на них ничего тяжелого, не ударяйте ими об твердые предметы и т.д.);
- для соединений не нужно самостоятельно нарезать резьбу на самих трубах – для этих целей существует специальные элементы – фитинги, которые уже имеют резьбу соответствующих размеров;
- используйте для надежности креплений и соединений фум-ленту;
- обязательно зачищайте края труб после их резки;
- после спайки дайте спокойно полежать деталям около 2-5 минут, чтобы материал полностью затвердел;
- следуйте всем инструкциями во время работы со сварочным аппаратом и выдерживайте необходимую температуру для спайки полипропиленовых деталей – не больше не меньше 260˚С;
- сварка ПП труб обязательно должна производиться в хорошо вентилируемом помещении, которое находиться отдельно от спален, кухонь, где в данное время живут люди. Иначе, не смотря на то, что дым быстро выветривается, можно получить отравление организма от вдыхаемого горячего полипропилена;
- после установки отопительной системы из полипропиленовых труб обязательно проведите тестовый запуск. В течение нескольких первых дней температуру воды нагревают постепенно, также не спеша увеличивают и нагрузку давления скоростей подачи в систему горячей воды. Лучше не торопиться, чем потом все переделывать.
Разработка проекта магистрали
Всегда перед началом проведения монтажа составляют проект будущей системы. Основным критерием считается эргономичность – по этой причине необходимо, чтобы в магистрали количество поворотов трубопроводов и соединительных элементов было сведено к минимуму.
Если планируется обустройство системы теплоснабжения, важно грамотно составить проект, в котором должно быть точно указано расположение следующих элементов:
- отопительное оборудование;
- крепежные изделия;
- различные переходники и муфты;
- уголки.
Теплоснабжающую магистраль подсоединяют к батареям сбоку или снизу одним из двух способов – однотрубным или двухтрубным.
При разработке проекта нужно учитывать вероятность термального расширения материала изготовления труб, которым в данном случае является полипропилен.
На практике используют один из двух способов обустройства разводки:
- Открытый вариант. Трубы, устанавливаемые горизонтально размещают выше уровня напольного покрытия, а вертикальные изделия – только по углам. Благодаря такому монтажу, можно сделать трубопровод не таким заметным.
- Закрытый вариант. Данный метод установки сложен в реализации, так как для этого потребуется предварительное проведение точных расчетов. Трубы, вмуровываемые в стены, должны быть цельными, а к каждому стыку нужно обеспечить беспрепятственный доступ.
Разводка водопроводной сети бывает трех типов:
- последовательного. Этот бюджетный способ прост в реализации;
- коллекторного – подача воды организуется с применением специального оборудования – коллектора;
- с проходными розетками – его задействуют редко.
Схемы разводки водопровода из полипропилена в квартире
Задача по созданию квартирного водопровода только на первый взгляд кажется простой. Схема разводки водопровода в квартире должна предусматривать доставку жидкости от центрального стояка к каждой консоли. В упрощенном варианте это мойка на кухне, умывальник, ванна или унитаз.
Но на практике наблюдается несколько иная картинка. Появляются дополнительные точки водозабора, такие, как стиральные и посудомоечные машины (смотрите как подключить к водопроводу и канализации своими руками), биде, циркулярный душ, а также прочие дополнительные сантехнические потребители. Поэтому может возникать проблема одновременной доставки воды ко многим точкам.
Смотреть видео — разводка тройниками или коллектором
Разводка труб тройниками или коллектором?/Pipes distribution system: T-branches or manifold?
Watch this video on YouTube
Применяются несколько схем распределения водопроводной воды при усложненной системе ее потребления.
Тройниковая схема
Такой распределить представляет собой центральную трубу, от которой с использованием тройников устанавливаются отводы к каждой консоли. Это наиболее простой способ распределения жидкости внутри системы, имеющий ряд недостатков.
Одним из них является падение давления воды от одного водоразбора к другому. Таким образом, на конец сети доходит только остаточная жидкость из системы, которой может недоставать. Кроме того, при необходимости ремонта или обслуживания любой консоли приходится отключать всю систему водоснабжения, начиная от стояка.
Единственным преимуществом такой схемы является экономичное расходование материалов, а также простота монтажа.
Коллекторная схема
Особенностью такой схемы водораспределения является подача всего объема жидкости к распределительному устройству, называемого коллектором.
Он представляет собой металлический корпус, от которого устроены отводы для нескольких индивидуальных точек потребления. Их количество может быть двух до десяти. Каждый отвод оснащается шаровым краном, позволяющим отключить воду на нужной консоли.
При такой схеме подключения имеется возможность установить дополнительное оборудование. Так, на кухонном подводе можно установить дополнительные фильтры биологической и химической очистки, озонаторы, а также другие устройства. Отключенные от основного потока, они будут очищать только воду, идущую на питьевое потребление, приготовление пищи.
При ремонте можно отключить воду только на нужной точке водоразбора, не прекращая работу всего водопровода.
Смотреть видео
Watch this video on YouTube
После составления схемы коллекторной системы водоснабжения, ее нужно мелом нанести на места прокладки полипропиленовых труб в конкретных размерах. Особо сложные схемы разводки лучше доверить опытному проектировщику, чтобы избежать ошибок.
Характерные ошибки, допускаемые при сварке
При отсутствии навыков часто допускаются ошибки, которые можно избежать, если следовать правилам.
- Аппарат для спаивания полипропиленовых труб должен быть хорошо прогретым, иначе сварка получится некачественной. Перед первой пайкой паяльник следует прогревать не менее пяти минут и не выключать до окончания работ.
- Некачественная сварка будет в случае, если недодержать или передержать элементы в насадках аппарата. В последнем случае пластик сильно размягчиться и отверстие может оказаться полностью перекрытым.
- Нельзя полипропиленовые детали состыковывать слишком долго. Они могут остыть и качественного соединения не получится.
- Если не получилась первая пайка, то фитинги повторно использовать не рекомендуется. Также отрезается конец полипропиленовой трубы.
- К некачественному соединению приводят нарушения формы или трещины на фитингах. Поэтому при покупке их необходимо тщательно осматривать.
- Приобретать следует комплектующие изделия от одного производителя. Связано это с тем, что полипропилен может использоваться разных марок и иметь разную температуру плавления.
Монтаж системы капельного полива и расчет расхода воды
Начинать следует с составления плана поливаемого участка (огорода). Затем рассчитывают, сколько воды в стуки потребуется для капельного полива той или иной площади. После чего составляют схему равномерного распределения трубок или лент между насаждениями.
Правильный расчет системы полива, созданной своими руками, учитывает свойства почвы, время и график полива, распределение точек водоразбора – лент или трубок. Воду можно брать даже из близлежащего водоема, но, если вод подается грязной, то лучше на входе установить хотя бы фильтр грубой очистки.
Инструменты и материалы для создания капельного орошения
Понадобится электродрель или шуруповерт. Диаметр основной подающей трубы влияет на диаметр сверла: для трубы Ø 32 мм, в которую необходимо врезать вентиль со штуцером (крепится через резиновую или силиконовую прокладку) понадобится сверло Ø 14 мм. Если трубопроводы из полипропилена имеют Ø 25 мм, то используйте сверло Ø 10 мм. Лучше пользоваться сверлами по дереву – выступающий на конце шип не позволит сверлу уйти из центра намеченного отверстия.
Порядок монтажа
Сборка системы капельного орошения начинается с того, что соединение полипропиленовых труб и резервуара для хранения воды проверяется на герметичность. Емкость резервуара зависит от площади насаждений, необходимости полива (разные растения потребляют разное количество влаги), схемы разводки труб и лент. Кому-то хватит металлической двухсотлитровой бочки, а кому-то и еврокуба будет мало. В любом случае, нужно иметь возможность в любой момент времени пополнять запасы воды в баке. Емкость устанавливают на подставке, обеспечивающей самотек воды – выше 1-15, метров не имеет смыла, чтобы не повышать давление в трубопроводе: вода должна идти медленно. Если на основном трубопроводе врезан фильтр грубой очистки, но на выходе из резервуара есть смысл врезать фильтр тонкой очистки воды.
Бывает, что участок имеет уклон, и иногда довольно большой. В этом случае возможно использование насоса для системы полива, так как высоты подставки может не хватить для доставки воды к самым высоким участкам полива.
Подготовка полипропиленовых труб и монтаж поливной системы начинается с нарезания отрезков в нужный размер. Отрезок трубы должен соответствовать по длине расстоянию между грядками, и на каждом ее конце сбоку через переходник врезается пластиковый кран фильтр.
Промышленная лента для полива имеет шаг отверстий 200 мм, 250 мм и 300 мм. Отрезаете ленту требуемой длины и присоединяете ее к крану, а свободный конец плотно завязываете. При надевании ленты на кран рекомендуется пользоваться графитовой смазкой или жидким мылом. Само соединение не нужно ничем усиливать – ни хомутами, ни другими зажимами, так как давления в системе практически не будет. Последним этапом устройства капельного орошения на одном из участков будет затягивание контрольной гайки, а после сборки всего объема необходимых соединений и набора требуемого количества лент систему можно включать на полив.
Но пользование такой самодельной капельной системой имеет и недостатки:
- Нужно постоянно контролировать объем воды в баке. Хотя этого можно избежать, установив электронную поплавковую систему включения/отключения насоса для автоматического заполнения резервуара. Если же капельное орошение подключено к центральному водопроводу, то проблема отпадает;
- Форсунки (отверстия в лентах или трубках) постоянно засоряются. Проблема решается промывкой всей системы и установкой фильтров на основном входе воды в трубы, и на выходе из резервуара.
Статья по теме: Монтаж водопровода на даче
Небольшую систему капельного орошения можно собрать даже с помощью пластиковых бутылок – донышки обрезают, бутылки вставляют друг в друга, набирая трубу необходимой длины, причем сами бутылки будут служить лентами капельного полива – в них проделывают небольшие отверстия, и устройство готово.
Капельное орошение огорода не меняется, если перенести его в теплицу или в зимний сад, поэтому, один раз собрав такую схему, можно пользоваться ею всю жизнь, и с учетом места использования добавлять или снимать дополнительное оборудование.
Полипропилен или металлопластик — что лучше для водоснабжения
Выбирая материалы для водопровода, рассмотрим достоинства и недостатки данной продукции при использовании по назначению. Чтобы определить что лучше для водопровода — полипропилен или металлопластик, нужно рассмотреть технические характеристики и свойства материалов.
Смотреть видео
Какая труба лучше: ППР, полиэтилен или металлопластик?
Watch this video on YouTube
Исходя из этого можно будет обоснованно принять решение, что лучше выбрать.
Металлопластик
Планируя использовать такой вид продукции, следует учитывать следующие обстоятельства:
- Внутренняя поверхность металлопластиковых труб изготавливается из сшитого полиэтилена пищевого назначения, что позволяет передавать по ним питьевую воду.
- Следующий слой состоит из клеевого состава, упрочняющего конструкцию.
- Алюминиевая фольга служит как упрочняющим, так и герметизирующим слоем, поскольку ее края при монтаже свариваются лазером. Это также представляет собой кислородную защиту для передаваемой жидкости.
- Далее следует еще один упрочняющий клеевой слой.
- Наружная поверхность защищается толстым слоем полиэтилена.
Благодаря такому устройству изделие становится очень прочным, оставаясь одновременно достаточно пластичным, чтобы можно было формировать маркированные сети любой степени сложности. Срок службы такой системы декларируется изготовителем не менее 50 лет
При этом важно приобрести качественную продукцию известного производителя, подтвержденную сертификатами качества
Одновременно изделия из металлопластика имеют некоторые недостатки, выражающиеся следующими обстоятельствами:
- ограничение по температуре составляет не более 75 градусов, что сужает область их применения;
- максимальное давление водопроводной сети не должно превышать 10 атмосфер, иначе может произойти разгерметизация трубопровода;
- основным недостатком водопроводов из металлопластика является широкое применение резьбовых соединений при монтаже, основным недостатком является необходимость регулярного обслуживании системы на предмет обнаружения с устранением протечек;
- такие разводки не рекомендуется прятать внутри стены, чтобы не пришлось вскрывать поверхность в поисках возможной протечки;
- необходимость в использовании уплотняющих материалов в процессе монтажа сетей.
Полипропиленовые трубы
Но все-таки следует признать более высокую популярность изделий из полипропилена. Причиной тому можно считать следующие обстоятельства:
- В сетях водоснабжения материалы не выделяют вредных веществ.
- Рабочая температура транспортируемой жидкости может составлять до 95 градусов с возможностью кратковременного повышения до 110. Поэтому полипропиленовые трубы для горячего водоснабжения и отопления надежнее металлопластиковых.
Диаметры полипропиленовых труб для водоснабжения позволяют создавать сети с размером в диапазоне от 16 до 110 миллиметров. То есть, их можно прокладывать как на наружных, так и внутренних конструкциях. Гомологический ряд размеров представлен следующими показателями: 10 – 16 – 20 – 25 – 32 – 40 – 50 – 63 – 75 – 90 – 110 миллиметров. Стандартная длина составляет 6 метров.
- Максимальное давление водопровода из полипропилена может составлять до 20 атмосфер.
- При качественно монтаже не происходят протечки жидкости или разгерметизация сети.
- Устойчивость к низким температурам, позволяющая применять при устройстве наружного водопровода открытого вида. Эластичность материала компенсирует изменение объема даже во время замерзания воды.
Но главным преимуществом изделий из такого материала является их значительно более низкая цена по сравнению с другими видами продукции.
К недостаткам полипропиленовых труб относят особенность материала при температуре +140 градусов размягчаться, а при достижении +170 – изделие просто оплывает. При нагревании они способны значительно удлиняться и провисать.
Важно значение для полипропилена имеет качество исходного материала. От этого показателя зависит долговечность, а также надежность изделий
К сожалению, проконтролировать качество в бытовых условиях невозможно.
Смотреть видео
Секреты монтажа полипропиленовых труб. Мастер класс для новичков
Watch this video on YouTube
Что лучше, полипропилен или металлопластик для водопровода – решать пользователю этими системами. И выбор зависит от многих факторов, которые приведены выше, но если кратко подвести итог, то для горячего водопровода идеально подойдет полипропилен, а для холодного водоснабжения – металлопластиковые трубы.
Планирование системы
Разрабатывая проект отопительной системы дачи или дома, учитывают площадь жилых помещений и степень утепления стен. На один квадратный метр стандартная норма тепла – 41 ккал. В технической характеристике батареи указывается тепловая мощность одной секции. Исходя из этих данных, просчитывают количество секций радиаторов.
В дополнительные расчеты включают:
- Длину разводки труб полипропиленом;
- Количество поворотов и переходников;
- Наличие терморегуляторов и байпасов;
- Установку вертикальных и горизонтальных конструкций;
- Схему подключения к котельной (снизу, сбоку, двухтрубный или однотрубный вариант.
Важно! Игнорирование расчетов на начальном этапе может увеличить стоимость проекта в будущем. Лишние секции радиаторов будут создавать дискомфорт в квартире, а недостаточное их число – плохой обогрев.
Канализационная система из ПП труб
Как уже отмечалось ранее, трубы из полипропилена сегодня активно используются при обустройстве канализации. Процедура монтажа в данном случае имеет свои нюансы.
Трубы из полипропилена
Внутренняя канализация
Существует ряд правил, которые нужно соблюдать при оборудовании канализации в доме.
- Трубопровод укладывается под наклоном в направлении канализационного стояка (около 3 см на погонный метр).
- Если помещение не отапливается, то трубы дополнительно утепляются минеральной ватой.
- Нельзя выполнять резкие повороты под углом в 90ᵒ, вместо этого используются так называемые полуотводы.
- Вентиляция фанового типа – обязательная составляющая канализации, которая предотвратит проникновение неприятного запаха в жилище.
- Унитаз подключается лишь после раковины, в противном случае произойдет срыв водяного затвора.
Наружная канализация
Трубы канализационные наружные
Шаг первый. Определяется диаметр труб, зависящий преимущественно от количества людей, проживающих в доме.
Шаг второй. От стояка канализации роется траншея к септику или выгребной яме. При этом соблюдается уклон, зависящий от линии промерзания почвы, или трубопровод утепляется минватой.
Прокладка канализационных трубПрокладка канализационных труб
Шаг третий. Дно покрывается «подушкой» из песка. Ее толщина должна составлять минимум 20 см.
Прокладка наружной канализации
Шаг четвертый. Прокладывается трубопровод
Важно избегать возможных его провисаний, иначе соединения в скором времени разрушаться
Горизонтальное бурение траншеи для трубопровода выполняется при помощи специального оборудования с домкратами-насосами нажимного действия. Бурение происходит с помощью стального конусообразного наконечника. Подобная технология используется при строительстве:
- авто- и Ж/Д дорог;
- трубопроводов в подвалы;
- магистралей к рабочим колодцам.
Монтаж ПП трубопровода своими руками поможет существенно сэкономить, но лишь при условии грамотного выполнения.
Монтаж водопроводной системы
Система монтируется после установки и подключения канализации, трубы которой должны находиться под небольшим наклоном. Сам монтаж реально провести и в одиночку, но намного проще и быстрее делать все вдвоем, особенно если нет предварительного опыта в подобном деле. Один человек обычно соединяет между собой детали, а второй держит паяльник.
Во время установки системы понадобится место для резки труб и сборки отдельных узлов. Это можно делать прямо на полу или на верстаке. Узлы намного проще собирать на горизонтальной поверхности, а уже потом крепить их к общей системе. Направление сборки водопровода – от потребителей (ванны, раковины, унитаза) к вводу.
Монтаж водопровода в квартире своими руками
Если трубы горячего и холодного водоснабжения проходят параллельно, первая всегда должна быть выше, чтобы на поверхности второй не накапливался конденсат. Прокладываются они вертикально или горизонтально, поворачиваются и стыкуются под прямым углом. При пайке для нагрева поверхностей соединяемых элементов должен быть свободный ход трубы не менее 8 см. Об этом нужно помнить, выбирая место «последней пайки». В крайнем случае, можно использовать два паяльника: для фитинга и для трубы.
Технология пайки полипропилена:
на паяльник крепится нужная насадка соответствующего диаметра; включается питание паяльника, выбирается температурный режим. Температура плавления указывается на самих трубах и в большинстве случаев составляет 260ºС. При достижении нужной температуры срабатывает реле, в некоторых моделях загорается/гаснет лампочка; отрезается труба нужного размера с помощью специальных ножниц. Ее длина должна быть больше расчетной на 30 мм, так как ее концы с двух сторон будут заходить в фитинги на 15 мм; спаиваемые поверхности очищаются от пыли и обезжириваются специальным средством. Они должны быть ровными и гладкими, без дефектов и деформаций; фитинг прикладывается к трубе в том положении, в котором они будут соединяться между собой. На трубе отмеряется 15 мм от края и ставиться отметка. Такая же отметка наносится и на фитинг; на насадку надевается фитинг, а в нее – труба. Желательно, чтобы элементы надевались одновременно для равномерного прогрева или же сначала фитинг, стенки которого толще, поэтому и прогреваются дольше. Во время нагревания нельзя двигать детали, вращать их или деформировать; время нагрева зависит от диаметра элементов: для 20 мм – 4-5 с, для 25 мм – максимум 7 с, для 32 мм – максимум 10; с насадки одновременно снимаются фитинг и труба и быстро, но аккуратно соединяются между собой
Важно при соединении не нарушать их соосность, не прокручивать. Вся расплавленная часть трубы должна полностью войти в фитинг. Нанесенные ранее метки на их поверхностях должны совпасть; соединение удерживается в нужном положении 5 с, после чего нужно осмотреть результат пайки
Внутри трубы не должно быть перегородки из расплавленного полипропилена, что является свидетельством перегрева поверхности изделия; через 2-3 минуты соединение будет готово к дальнейшему использованию
Нанесенные ранее метки на их поверхностях должны совпасть; соединение удерживается в нужном положении 5 с, после чего нужно осмотреть результат пайки. Внутри трубы не должно быть перегородки из расплавленного полипропилена, что является свидетельством перегрева поверхности изделия; через 2-3 минуты соединение будет готово к дальнейшему использованию.
Устанавливаем трубы полипропиленовые водопроводные
Первый раз наверняка соединение окажется перекошенным, перегретым или деформированным, поэтому для начала стоит потренироваться на ненужных обрезках, чтобы лучше понять технологию и «набить руку». В целом же монтаж полипропиленовых труб своими руками отличается простотой, так что под силу каждому. После окончания работы с паяльником еще горячая насадка протирается ветошью.
Соединенные узлы закрепляются на стенах или на полу, формируя водопроводную систему, трубы оборачиваются изолирующим рукавом и фиксируются на несущих конструкциях С-образными клипсами. На стенах крепятся выводы.
Как правильно осуществлять пайку полипропиленовых труб
Полипропиленовые трубы для водопровода
Устанавливаем трубы полипропиленовые водопроводные
Полипропиленовые трубы для монтажа
Монтаж водопровода из полипропилена своими руками
Монтаж полипропиленовых труб своими руками
Водопровод из полипропиленовых труб
Монтаж водопровода в квартире своими руками
Ограничения по использованию
Таблица сварки полипропиленовых трубопроводов.
При всех своих положительных качествах полипропиленовые трубы не являются идеальными — это нужно учитывать при планировании обустройства систем отопления. Это касается и выбора полимерного сырья, и его качеств. Согласно стандартам, трубы могут производиться из полипропилена нескольких марок — марка указывается на внешних стенках изделий.
Для сравнения свойств полипропиленовых труб была введена специальная градация типов полипропилена и областей его применения. Выглядит она так:
- PN 10 — тонкостенные трубы для холодного водоснабжения и теплого пола (рабочая температура до 45°С, рабочее давление 1 МПа.
- PN 16 — для холодного водоснабжения с высоким давлением и подводки центрального отопления с пониженным давлением.
- PN 20 — для трубопроводов горячего и холодного водоснабжения (рабочая температура до 80°С, давление 2 МПа.
- PN 25 — для центрального отопления и горячего водоснабжения (до 95°С), рабочее давление 2,5 МПа, трехслойные трубы, армированные алюминиевой фольгой.
Схема монтажа полипропиленовых труб с циркуляцией верхний разводки.
Полипропилен обладает высоким коэффициентом линейного расширения: при воздействии высоких температур трубы вытягиваются и увеличиваются в диаметре.
Схема полипропиленового трубопровода с температурными компенсаторами.
Если трубопровод рассчитан на холодную жидкость, эффекта не видно. При температурах до 45°С — также. Однако при больших температурах и отсутствии пространства для расширения труба может порваться либо повредить внешнюю облицовку. Это нужно помнить и при монтаже трубопроводов на улице — зимой трубы могут дать усадку, что приведет к их разрывам и повреждению фитингов.
Существует один надежный метод предотвращения подобных последствий — выполнение компенсационных петель. Сделать их можно своими руками, создавая незакрепленные П-образные участки труб (их периодичность и размер указываются в спецификациях). Многие фирмы предлагают готовые фасонные изделия в виде петель.
Несколько слов нужно сказать и о способах монтажа полипропилена. Такие изделия можно устанавливать любым из приведенных способов: скрытая прокладка трубопровода, открытая прокладка, прокладка в шахтах, коробках или грунте. Трубопроводы для воды повышенной температуры должны крепиться с возможностью последующего продольного смещения.
Существует один надежный метод предотвращения подобных последствий — выполнение компенсационных петель. Сделать их можно своими руками, создавая незакрепленные П-образные участки труб (их периодичность и размер указываются в спецификациях). огие фирмы предлагают готовые фасонные изделия в виде петель.
Монтаж полипропиленовых труб своими руками
Полипропиленовые трубы все чаще используются при прокладке различных систем – от водопровода до водяного отопления. Благодаря отличным характеристикам и оптимальным ценам на этот строительный элемент его популярность постоянно растет.
Достоинства материала
- Возможность использования пластиковых труб для проектирования и реализации различных систем: водопровода, канализации, дренажа, водяного отопления. Чаще всего их используют для прокладки в ванной комнате, туалете и на кухне.
- Полипропилен является экологически чистым материалом, позволяющим проводить как техническую, так и питьевую воду.
- Имея малый вес, они просты в установке, что делает монтаж достаточно легким.
- Благодаря материалу изготовления, они не подвержены коррозии, в них не скапливаются отложения с внутренней стороны, что значительно увеличивает их срок службы.
- Проектируя систему водоснабжения с помощью труб из полипропилена, можно рассчитывать на 50 лет бесперебойной работы.
Виды труб
При строительстве чаще всего используются 3 варианта труб:
- Маркировки PN10, предназначенные для проведения холодной воды;
- Маркировки PN20, предназначенные для систем канализации, подведения теплой и горячей воды;
- Маркировки PN25, предназначенные для отопительных систем.
Два последних вида – трубы PN20 и PN25 усилены с помощью армирования, что и позволяет им без деформации проводить теплую и горячую воду.
При монтаже используются следующие виды соединительных элементов из того же материала:
- Муфты: соединяют трубы разного диаметра; способствуют переходу с резьбы, как внутренней, так и наружной, на другой вид соединения; соединяют элементы из разного материала. Например, переход с чугуна на полипропилен.
- Угольники: позволяют реализовывать поворот проектируемой системы в 45 или 90 градусов.
- Тройники: помогают организовать разветвление системы и свести три трубы в одну.
Этапы работ
Перед монтажом необходимо убедиться, что ни один приобретенный строительный элемент не имеет загрязнений, наплывов или любых других недочетов. Желательно проводить установку труб при теплой, но не жаркой температуре окружающей среды.
Для монтажа потребуется:
- Аппарат для полифузной сварки с различными насадками.
- Ножницы (ножовка) для резки.
- Нож для предварительной зачистки труб и соединительных элементов или для удаления наплывов.
Монтаж начинается с нарезки полипропиленовых труб нужной длины: с помощью маркера отмечают места будущих распилов и подготавливают детали к дальнейшей обработке.
После подготовки нужно подобрать фитинги для отдельных частей. Отметив маркером глубину вхождения определенного фитинга на трубу, можно приступать к сварке.

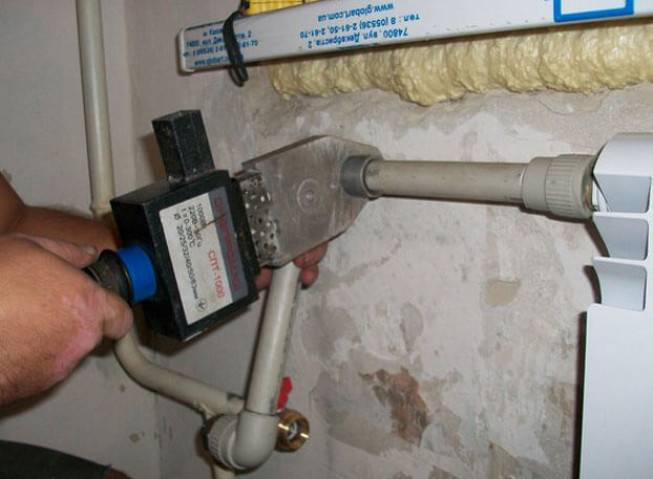

Непосредственно монтаж проводится при помощи сварочного аппарата. Он предназначается для размягчения при высокой температуре определенных частей из полипропилена и последующего соединения их.
Для этого его разогревают до 260 – 270 градусов. При достижении нужной температуры на выбранную заранее насадку сварочного аппарата поочередно надеваются подготовленные детали.
Первой разогревать следует деталь, имеющую большую толщину.
Время разогрева напрямую зависит от диаметра. Чем меньше диаметр (от 16 до 50 мм), тем меньше длится временной отрезок: от 5 до 15 секунд.
Разогрев обе детали, их аккуратно соединяют по сделанным пометкам, стараясь при этом избегать любых перекосов. Делать это нужно тщательно и быстро: ведь время застывания разогретого полипропилена – не более 30 секунд. За это время нужно не только соединить две детали, но и зафиксировать их до полного застывания.
Соединяя одну деталь с другой, не нужно применять силу в чрезмерных количествах: разогретые детали легко деформируются, а значит, возможно нарушение целостности строительных материалов.
По окончании установки, если потребуется, с помощью ножа можно снять образовавшиеся во время соединения потеки.
Результатом правильно осуществленного монтажа полипропиленовых труб станет бесперебойно действующая система, будь то водопровод, канализация, водяное отопление или дренаж
Все, что потребуется для этого — внимание, точность и тщательность
Правила установки полипропиленовых изделий
Первоначально необходимо будет нарезать элементы трубы нужной длины. Для работы следует использовать специальный инструмент. Для перехода с одного диаметра на другой необходимо применять специальные муфты, тогда как для обхода и поворотов понадобятся уголки. Для того чтобы обогнуть трубу, нужно использовать обвод. Помимо прочего, будут задействоваться крестовины, заглушки и тройники. Все данные модели выпускаются в различных диаметрах, поэтому нужно внимательно изучить схему водоснабжения перед приобретением.
Для того чтобы укрепить трубу на стене, следует применить клипсы. Их нужно зафиксировать с шагом в 2 метра, что верно для прямых отрезков. Помимо прочего, их располагают в местах угловых сопряжений. Если трубы необходимо уложить одна на другую, то следует использовать двойные клипсы. При работе со стояками рекомендуется задействовать в качестве креплений стальные хомуты, которые обладают резиновыми прокладками. Элемент будет огибать трубу, образуя своеобразное кольцо. Его необходимо закрутить, используя гайку или болт. Профессионалы советуют монтировать поворот внутреннего угла горячего трубопровода с шагом в 3 метра от поверхности стены.
