Почему моргает светодиодная лампа во включенном и выключенном состоянии

Причины мерцания брендовых приборов освещения

При низком сетевом напряжении, даже если световой источник оборудован конденсатором достаточной вместимости, возможно проявление моргания, так как в результате уменьшения амплитуды конденсатор подзаряжаться успевать не будет. Подобные скачки напряжения происходят периодически, но если причиняют дискомфорт, можно дополнительно задействовать стабилизатор напряжения.

Если неполадки полностью исправлены, но светодиодные элементы продолжают мерцать при включении светотехнического оборудования, стоит проверить качество контактных соединений на выключателе, патроне. Возможно, контакты окислились.

Довольно редко происходит моргание не всего источника, а только нескольких светодиодных элементов. По какой причине мерцает отдельный светодиод светодиодной потолочной лампы во включенном состоянии, когда соседние работают нормально? Это может происходить в том случае, если в процессе сборки матрицы были использованы разнотипные кристаллы с отличным номиналом питания. Бороться с такой проблемой, к сожалению, бесполезно, и, скорее всего, некоторые светодиодные элементы очень быстро выйдут из строя.

Важно понимать! Моргание осветительных приборов на светодиодах с небольшой частотой, которое можно определить визуально, обнаруживается мгновенно. Достаточно только определить, по какой причине это происходит

Тестирование мигающих RGB светодиодов

Компьютерный блок питания выступает идеальным вариантом тестирования светодиодов SMD0603. Нужно просто поставить резистивный делитель. Согласно схеме технической документации оценивают сопротивления p-n переходов в прямом направлении, заручившись помощью тестера. Прямое измерение здесь невозможно. Соберем схему, показанную ниже:

Схема оценки сопротивления p-n переходов

Микросхема дана вместе с номерами ножек согласно техническим характеристикам.
Питание подается на катод, полярность напряжения отрицательная. 3,3 вольта хватит открыть p-n переходы.
Переменный резистор нужен небольшого номинала. На рисунке установлен с максимальным пределом 680 Ом. В таком положении должен находиться изначально.
Сопротивление открытого p-n перехода невелико, нужен значительный запас, чтобы диоды не погорели (помним, что максимальное прямое напряжение составляет 3 В)

Принимается во внимание факт: при низком вольтаже сопротивление каждого светодиода составит 700 Ом. При параллельном включении суммарное сопротивление вычисляется формулой, показанной на рисунке

Подставляя в качестве трех входных параметров 700, получаем 233 Ом. Сопротивление светодиодов, когда только-только начнут открываться (по крайней мере, так полагаем).

Формула расчета суммарного сопротивления

Провод +3,3 В блока питания компьютера оранжевой изоляции, схемную землю берем с черного

Обратите внимание: опасно включать модуль без нагрузки. Идеально подключить DVD-привод или другое устройство

Допускается при наличии умения обращения с приборами под током снять боковую крышку, извлечь оттуда нужные контакты, не снимать блок питания. Подключение светодиодов иллюстрирует схема. Измерили сопротивление на параллельном подключении светодиодов и остановились?

Теперь знаем, как сделать мигающую светодиодную подсветку своими руками. Можно ли варьировать время срабатывания. Полагаем, внутри должны использоваться емкости. Возможно, собственные паразитные элементы p-n переходов светодиодов. Подключая переменный конденсатор параллельно схеме на вход, можно попробовать что-либо изменить. Номинал очень мал, измеряется пФ. Маленькая микросхема лишена больших емкостей. Допускаем, резистор, подключенный параллельно микросхеме (см. пунктир на рисунке), усаженный на землю, будет образовывать точный делитель. Стабильность возрастет.

Номиналы нужно брать весомые, не забывать: значительно ограничим ток, идущий через светодиоды. Фактически потребуется продумать вопрос согласно ситуации.

Причина 2 – выключатель с подсветкой

Как это связано с мерцанием лампочки? Дело в том, что в выключателях с подсветкой есть дополнительная электрическая цепь. Она и «тянет» напряжение для драйвера и вызывает мигание при выключении. Это максимально упрощенное объяснение – мы не стали вдаваться в особенности работы электрических цепей и диодных мостов

Важно, что именно подсветка выключателя мешает энергосберегающей лампочке работать корректно

Есть три пути решения этой проблемы. Самый простой – разобрать выключатель и снять подсветку. Но можно обойтись и без этого, подключив дополнительный керамический конденсатор и сопротивление на светильники (расчет индивидуальный и зависит от мощности). Также можно поставить блок защиты и устранения мерцания Б3-300-Л Гранит. Мы не будем расписывать все этапы работы – для электриков это элементарная задача, а тем, кто никогда не работал с электричеством, лучше даже не лезть в эти дебри. Вызовите мастера – и дело с концом.

Выключатель с подсветкой выглядит эффектно, но может стать причиной мигания лампочек

В интернете можно встретить еще один вариант решения проблемы – поставить в распределительную коробку резистор сопротивлением в 1 МОм или припаять его прямо к проводам люстры. Такое «блестящее» решение не только увеличивает расходы на электроэнергию, но и может привести к возгоранию проводки.

Как правильно приобрести светодиодные устройства

Если вы собрались покупать светодиоды, то помните, что надежные производители всегда будут указывать на упаковке инструкцию, по которой вы поймете правильный принцип их использования.

Обычно, указывается, что применение нежелательно совместно с такими устройствами как клавишные выключатели с подсветкой, фотоэлементы, регуляторы яркости, таймеры и т. д., они будут мешать им работать в нормальном режиме.

Также может быть такое, что вы просто не сумеете выбрать качественную продукцию. На рынке существует очень много подделок, которые отличить очень тяжело. И если вам уже и попалось такое изделие, которое горит после отключения, то причиной этому вполне может быть то, что светодиоды просто неправильно установлены.

Главный совет – необходимо обращать внимание на светотехническую продукцию надежных и проверенных производителей

Важно помнить, что качественные диодные источники света не могут стоить дешево

Это позволит избежать ряда проблем, в числе наиболее распространенных из них находится тусклое свечение при отключенной нагрузке, непродолжительный срок службы.

Эффективное освещение, помимо прочего, строится еще и на соответствии основных параметров лампочки тем условиям, в которых она будет работать. При выборе учитывается мощность изделия, световой поток, температура цвета, индекс цветопередачи, угол свечения.

Если источник света горит при отключенной нагрузке по причине довольно низкого качества, то при выборе нового изделия следует учитывать его габариты. В частности, речь идет о размерах радиатора.

Это вспомогательный элемент конструкции, способствующий более эффективному отведению тепла от источника света

Перед покупкой нужно обращать внимание на соответствие габаритов радиатора и мощности лампы. Если изделие характеризуется небольшим охладителем при существенной мощности, значит, данный вариант конструкции брать не стоит

Нужно обращать внимание также на качество соединения цоколя и корпуса лампы

Важно, чтобы по краю держателя не было зазубрин и в целом он должен характеризоваться полным отсутствием люфта. Еще один ключевой момент – уровень пульсаций света

Качественные осветительные элементы излучают равномерное свечение

Еще один ключевой момент – уровень пульсаций света. Качественные осветительные элементы излучают равномерное свечение.

Сложность проверки лампы на предмет качества света заключается в том, что пульсации незаметны глазу. Но умельцы придумали способ, как решить данную проблему: нужно использовать включенную камеру мобильного телефона или фотоаппарата. Пульсации будут видны, потому как изображение начнет мигать.

Таким образом, если система освещения сразу после установки дает слабое свечение ламп на базе диодов, рекомендуется проверить цепь, выключатель и другие факторы.

Дело в том, что, когда при отключенной нагрузке осветительные элементы все равно горят, хоть и тускло, это может говорить о проблемах с проводкой, что уже довольно серьезно. Чтобы точно определить причину, следует рассмотреть все вероятные факторы.

Мерцание при включенном выключателе

Выяснить, почему мигает светодиодный прожектор, легко. Достаточно его включить и рассмотреть светодиод. Чтобы защитить глаза от ярких вспышек, нужно использовать темное стекло:

  1. Все кристаллы соединены последовательно золотыми проводками и светятся синим оттенком.
  2. В рабочем состоянии они нагреваются и передают тепло на пластину из металла.
  3. Если один из кристаллов гаснет, контакт между проводами разрывается и цепь перестает работать.

Есть две причины, по которым светодиодная лампа может мигать во включенном состоянии. Это недостаточное напряжение в сети и некачественный блок питания. Иногда место соединения кристалла и провода временно замыкает. Прожектор начинает моргать периодически или постоянно, затем восстанавливается. Определить такую неисправность сложно.

Слишком низкое напряжение в электросети

Светодиодный элемент имеет два типа мерцания: низкочастотный и высокочастотный. Диапазон сетевого тока изменяется с частотой до 50 раз в секунду. Его называют синусоидовым. Если в электросети слабое напряжение, то происходит мигание светодиодных ламп во включенном состоянии. Это проблема чаще всего наблюдается в деревнях и некоторых районных кварталах. Электричество поступает слабо, и напряжение в розетке не превышает 200 В. Что делать:

  1. Чтобы светодиодная лампочка работала стабильно и без перебоев, она должна быть оснащена качественным драйвером. Для жителей таких районов подойдут модели ламп с напряжением 180-250 В.
  2. Иногда пониженное напряжение проявляется, если устройство включается с помощью диммера. Если включить его не полностью, модели, не поддерживающие работу с диммером, начнут мерцать. Чтобы устранить проблему, нужно увеличить мощность. Для этого регулирующую ручку поднимают до номинального напряжения.
  3. Любой электроприбор будет плохо работать и быстро выйдет из строя с неустойчивым напряжением в сети. Установленный резистор мощностью в несколько кВт обеспечит стабильное напряжение в сети.
  4. Если мигают лампочки 12 В, которые подключаются к блоку питания, это может происходить из-за нехватки мощности. Чаще всего это проблема возникает в точечных светильниках, когда вместо галогенных моделей ставят светодиодные лампочки. Здесь идет параллельное соединение, из-за которого получается дополнительная нагрузка и возникает просадка напряжения.

Watch this video on YouTube

Проблема изделия низкого качества

Если светодиод оснащен плохим блоком питания, то он не сможет достаточно сглаживать выпрямленное напряжение в сети. Когда пульсация света происходит с маленькой амплитудой, то для человека это может быть незаметным. Но слишком большое мерцание, которое происходит каждый день, воздействует на сетчатку глаз, принося им большой вред. Прибор с пульсацией более 20% влияет на умственную деятельность и трудоспособность. С таким освещением нельзя читать и работать на компьютере:

  1. В России существуют допустимые нормы КП, которые регулируются СанПин 2.2.1/2.1.1.1278-03. Поэтому производители изделий на каждой упаковке указывают коэффициент пульсаций. Но изделия китайских производителей имеют неточные данные. Чаще всего КП, указанные на упаковке, превышают цифру в несколько раз.
  2. Если было куплено изделие неизвестного производителя, то можно попытаться самостоятельно изменить технические характеристики прибора. Чтобы лампочка работала без мерцания, заменяют сглаживающий конденсатор. Цоколь устройства открывают, находящийся внутри конденсатор меняют на аналогичную модель большей емкости.

Все неполадки светодиодных ламп можно устранить самостоятельно. Главное — установить причину мигания и определить, каким методом лучше избавиться от проблемы.

Почему при выключенном выключателе может светиться светодиодная лампа

Почему микроволновка работает, но не греет — все причины

Что такое галогенная лампа, где используется, как выбрать галогенную лампу для дома

Что делать если телефон перестал заряжаться от зарядки — основные причины

Как подключить провод к одноклавишному выключателю?

Как заменить люминесцентную лампу на светодиодную?

Почему могут мерцать светодиодные лампы в выключенном состоянии

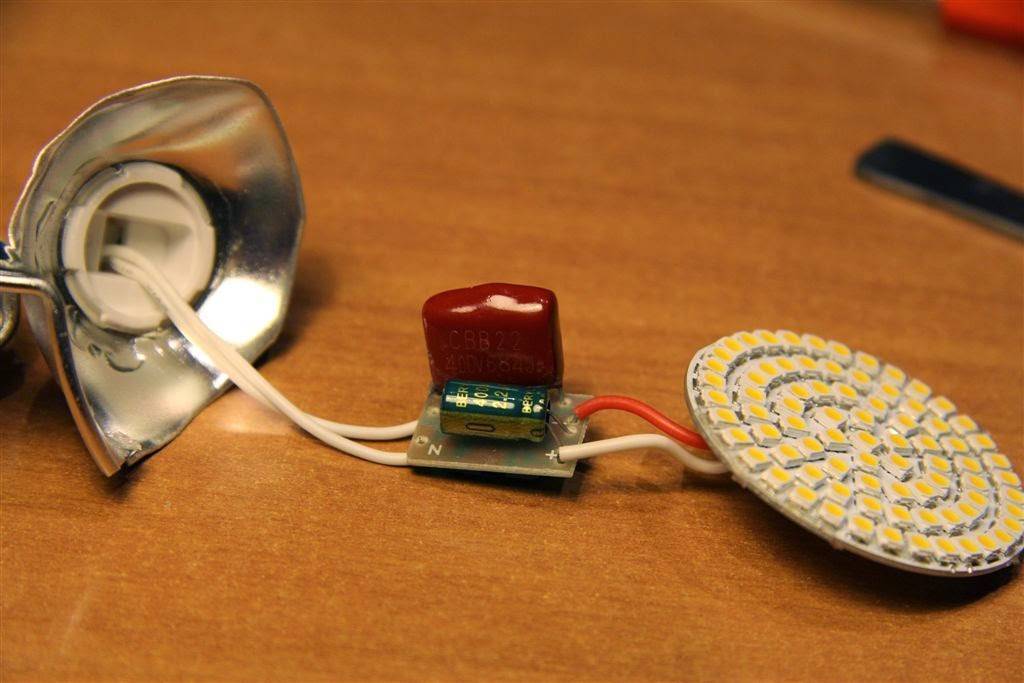

Вначале скажем пару слов о конструкции светодиодной лампы. Хоть она и подключается к источнику переменного тока, работает она на постоянном. Напряжении в сети 220 В, а для работы светодиодов необходимо меньшее напряжение. Для того, чтобы превратить переменное напряжение в постоянное и снизить его величину в состав светодиодной лампы входит специальное устройство, называемое драйвером. На входе драйвера установлен выпрямитель из четырех диодов. Для сглаживания пульсаций выпрямленного тока в нем, как и в выпрямителе, используются электролитические конденсаторы. После емкостного фильтра напряжение подается на электронную схему, преобразующую и стабилизирующую выходное напряжение. Теперь, зная конструкцию драйвера, можно объяснить, почему светодиодная лампа мерцает после выключения.

Одной из причин мерцания или периодического вспыхивания светодиодной лампы после выключения являются выключатели с подсветкой. При включенном выключателе ток идет к лампе напрямую через его контактную систему, а при выключенном – через маломощную неоновую лампочку. Работая после отключения последовательно с нагрузкой, она потребляет небольшой ток. Ток протекает не только через лампочку подсветки, но и через нагрузку.

Ток питающий подсветку выключателя проходит через нагрузку

Проходя через выпрямительные диоды драйвера, он заряжает электролитический конденсатор фильтра. Напряжение на нем возрастает и при достижении величины, достаточной для срабатывания схемы стабилизации, поступает на светодиоды. Они вспыхивают и разряжают конденсатор. Далее процесс повторяется с частотой, зависящей от параметров драйвера: емкости конденсатора, способа стабилизации, мощности светодиодов.

Выключатель с подсветкой может быть одной из причин мерцания светодиодной лампы в выключенном состоянии

Точно по той же причине мигают в выключенном состоянии энергосберегающие лампы. В них также установлена схема, включающая в себя выпрямитель, фильтр и схему запуска и поддержания работы лампы. Люминесцентные лампы, имеющие полупроводниковую пускорегулирующую аппаратуру, тоже не терпят выключателей с подсветкой и периодически вспыхивают после отключения. Очевиден и ответ на вопрос, как убрать мерцание светодиодных и других ламп в этом случае. Нужно поменять выключатель на обычный, без подсветки. Либо удалить из него неоновую лампочку. Сделать это несложно, так как лампочка подключается при помощи разъемного винтового соединения и ее отсутствие не повлияет на работоспособность устройства.

Но иногда подсветка бывает нужной, а на некоторых моделях она устроена сложнее, и от нее так просто не избавиться. А замена выключателя не желательна, так как нарушается дизайн помещения. Как в этом случае избавляться от мерцания светодиодных ламп? Нужно исключить прохождение тока через схему лампы, направить его по другому пути. Самый простой выход из положения работает при размещении ламп в люстре или включении группы ламп одним выключателем. Одну из них нужно заменить на небольшой мощности галогеновую или накаливания. Сопротивление их намного меньше, чем всех подключенных к выключателю осветительных приборов, поэтому ток через нее в выключенном положении пойдет больший. Оставшегося миниатюрного тока гарантированно не хватит для зарядки конденсаторов. Если лампа подключена в единственном экземпляре или применение другого типа осветительных приборов нежелательно или невозможно, для шунтирования можно использовать постоянный резистор. Подойдет резистор с сопротивлением около 51 кОм и мощностью не менее 2 Вт. Его нужно подключить к параллельно любой из ламп, объединенных в группу.

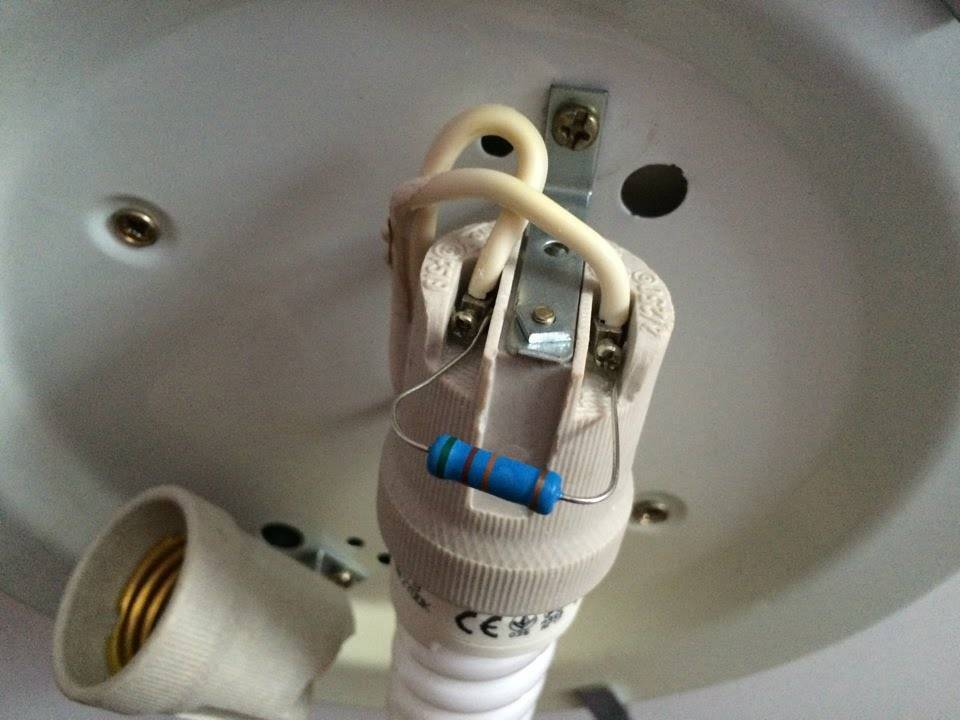

Резистор подключенный параллельно шунтирует ток проходящий через нагрузку

Удобно сделать это в соединительной коробке или непосредственно на патроне лампы (если лампа одна в группе).

Шунтирующий резистор

Выводы резистора нужно изолировать, да и на него самого неплохо надеть термоусаживаемую или изоляционную трубку. Если длины его выводов недостаточно, их можно нарастить, припаяв гибкие провода сечением 1,5 мм 2 . Но почему лампы после отключения все равно мерцают, если в выключателе нет подсветки. Это происходит, если рядом с осветительной электропроводкой идут кабели другого назначения, например, розеточной сети. После отключения выключателя провод, идущий от него к светильнику, оказывается под влиянием этих кабелей и они наводят в нем напряжение, достаточное для мерцания светодиодных ламп. Тем более, что ноль на них приходит всегда. Бороться с наводками можно теми же способами: установкой лампы накаливания или резисторов.

Моргает даже без выключателя с подсветкой

А что делать если ваш выключатель без подсветки, а лампа все равно моргает? При отключенном выключателе длинный питающий провод лампы может выступать своеобразной антенной. И если рядом с ним в одной штробе проложены много параллельных проводов под напряжением, то в отключенном проводе лампочки, они начнут наводить свое электрическое поле.

В результате чего образуется потенциал, который может заряжать фильтрующий конденсатор в схеме питания люминесцентной лампы.

Что с этим делать? Все также шунтировать лампу относительно маленьким сопротивлением, конденсатором или применять методы описанные выше.

Выключатель со светодиодной подсветкой, как причина мигания ламп

Покупая выключатели, многие предпочитают приобрести устройство с подсветкой, которая обозначает в темноте место размещения выключателя. Это довольно удобно – заходя в квартиру в темное время суток или встав ночью, всегда можно отчетливо видеть, где находится выключатель, и не шарить руками по стене в темноте, чтобы его найти.

Но, к сожалению, за это удобство приходится платить тем самым неприятным миганием. Светодиод, находящийся в выключателе (или неоновая лампочка) и становится в этом случае главной причиной свечения и моргания энергосберегающих ламп в темноте при выключенном свете.Все дело в том, что светодиод (или неоновая лампочка) подсветки включается параллельно выключателю так, как показано на схеме ниже:

И светодиод и неоновая лампа имеют свое сопротивление. Выключатель со светодиодом имеет сопротивление 100 кОм м мощность 1 Вт. С неоновой лампой – 500-1000 кОм и мощность 0,5-1 Вт.При включении контактов выключателя ток идет непосредственно на лампу. А вот когда контакты размыкаются, ток начинает течь через светодиод (или неоновую лампу) подсветки.Конечно, его значение не велико, но вполне достаточно, чтобы подзарядить тот самый фильтрующий конденсатор, о котором мы говорили чуть выше. Конденсатор, подзарядившись, пытается включить энергосберегающую лампу. В этот момент мы и видим ее свечение.Что же делать?Самым простым решением вопроса мигания выключенных ламп может стать отключение в выключателе, как показано на рисунке:

Току при разомкнутых контактах будет не через чего попасть на конденсатор, свечение прекратится.Как вариант, можно вместо одной из нескольких энергосберегающих ламп включить одну лампу накаливания. Ток будет уходить на нагрев ее нити накала, конденсатор заряжаться не будет, остальные лампы не будут моргать при выключенном свете. Ток, идущий на нагрев нити накаливания, будет настолько мал, что не сможет привести к ее свечению.

Еще один из возможных вариантов решения проблемы мигания вы можете посмотреть в видео, представленном ниже. При этом способе подсветка выключателя остается в рабочем состоянии (для воспроизведения нажмите треугольник):

Три способа ликвидировать мерцание при работе дешевых низкокачественных ламп

Если в момент покупки светильников и лампочек основой выбора была экономия средств и со временем LED-лампы начали мерцать, то есть три способа устранить этот дефект самостоятельно.

Увеличение емкости выравнивающего конденсатора

Неотъемлемой частью светильников и светодиодных лампочек является сохраняющий и повышающий конденсатор – изменение его параметров может прекратить пульсацию. Достаточно заменить штатное устройство на модель с большей емкостью, из расчета увеличения в 1,5 раза к первоначальному значению.

Если извлечь конденсатор из цоколя, то его можно заменит и оставить «вне» устройства, но это испортит эстетику лампочки и возможно отрицательно повлияет на ее установку. Кроме того, возможно потребуется установка дополнительного резистанта для гашения пульсации света.

Токогасящий резистант

Если на пути следования заряженный частиц между диодным мостом и конденсатором установить сопротивление – резистант, то ток дойдет до конденсатора в ослабленном значении, которое не позволит лампе мерцать в выключенном положении.

Для этого необходимо выполнить следующие мероприятия:

  • Купить резистор в любом магазине электроники. По виду он представляет прямоугольник, покрытый полимером – это корпус сопротивления. Величина не более 1 см. в длину и 0,2-0,3 см. в ширину. С торцов корпуса устроены внутренние клеммы для подключения или напайки. Внутри корпуса располагается провод из сплава с высоким сопротивлением, например, из мельхиора.
  • Если выполнять все работы самостоятельно, то необходимо свинтить цоколь лампочки. Диодный мост соединен с конденсатором – небольшим цилиндром в алюминиевом корпусе, с помощью двух проводков. Проводки демонтируются, и на любой из них монтируется сопротивление.
  • Собирается вся токопроводящая цепь. Цоколь монтируется на посадочное место.

Фильтры тока

Фильтр тока является самым эффективным вариантом, так как он устанавливается непосредственно в тоководной линии, не меняя конструкции светильников и лампочек.

Конструкция малогабаритная, легко собирается и монтируется. Есть возможность самостоятельного изготовления.

Необходимо использовать диэлектрический корпус, в который помещается дополнительный диодный мост. Все устройства можно купить в магазинах электроники. После сборки фильтр монтируется на любом тоководном проводе.

По сути, основная причина мерцания ламп – это их низкое качество. В статье даны подробные разъяснения, как преодолеть этот дефект светодиодных ламп. Но самое главное мероприятие, которое поможет уберечь зрение и повысить комфорт освещения помещений – это покупка качественных изделий с низким уровнем возможного проявления брака.

Высокочастотное мерцание светодиодной лампы

Более основательная проблема – мерцание светодиодных ламп во включенном состоянии с частотой 100 Гц (сто раз в секунду). Наши органы зрения не распознают подобную пульсацию, но мозг способен легко воспринимать колебания с максимальной частотой до трёхсот раз в секунду.

Такой свет, установленный в коридоре или ванной комнате, не вызовет проблем. А вот чтение или выполнение точных работ при таком освещении будет вызывать повышенную утомляемость вплоть до головной боли.

Как распознать такую пульсацию, если глаз её не видит? Возьмите шариковую ручку либо простой карандаш и быстро поразмахивайте им перед лампочкой. Если карандаш при быстром движении будет «распадаться» на отдельные фрагменты – пульсация имеется.

Другой способ установления подобной пульсации – взглянуть на лампу через встроенную камеру мобильного телефона.

Наличие темных полос подтверждает высокочастотную пульсацию.

Как избавиться от мерцания?

Или хотя бы не избавиться, а свести его к минимуму. Тут есть три варианта:

  • Покупать только дорогие качественные лампы известных брендов.
  • «Влезть» в схему встроенного в лампочку драйвера.
  • Встроить небольшую схему в светильник.

Ну первое понятно. Здоровье дороже. Второй и третий же варианты подойдут в том случае, если мы все же умудрились купить источник света с большим коэффициентом пульсаций. Начнем со второго. Для этого придется разобрать лампочку, чтобы добраться до драйвера. К сожалению, разобрать и потом качественно собрать можно приборы далеко не всех производителей. Тем не менее, есть немало ламп, которые позволяют это сделать, не применяя зубила, напильника, ножа и кувалды.

Доработка с разборкой

Разбираем лампочку и находим на плате драйвера сглаживающий высоковольтный конденсатор. Опознать его несложно – это большой бочонок, который может находиться в любом положении – стоять, лежать, висеть на выводах.

Обязательно читаем маркировку на конденсаторе. Емкость его может быть разной – зависит от мощности лампы и жадности производителя, а вот рабочее напряжение будет не ниже 400 В

Сглаживающий высоковольтный конденсатор легко отличить по маркировке

Выпаиваем его, предварительно определившись с полярностью. Со стороны минусового вывода на таких конденсаторах обычно стоят «минусики» по всей длине корпуса

На место выпаянного устанавливаем другой с тем же или большим рабочим напряжением (важно!) и емкостью в 1.5 – 2 раза больше емкости стоявшего. Собираем лампочку и в принципе все, доработка закончена, можно включать!

Доработка без разборки

Если по каким либо причинам лампочку разобрать не удалось или места для нового конденсатора (он будет большего размера, чем установленный) нет, то придется мудрить со светильником. Есть и еще одна причина, по которой разборка лампы нежелательно – гарантия. Но в этом случае вместо того, чтобы плясать с бубном и прикручивать какие-то схемы, лучше сдать этот прибор по гарантии как неисправный.

Для этого варианта доработки нам понадобится высоковольтный диодный мост, выдерживающий обратное напряжение не ниже 300 В и ток не ниже 200 мА. Можно собрать мост и на отдельных диодах с теми же характеристиками. К примеру, на Д226.

Еще придется найти высоковольтный электролитический конденсатор на рабочее напряжение не ниже 400 В. Емкость его будет зависеть от мощности лампы и может колебаться от 2.2 до 10 мкФ. Чем мощнее лампа, тем большую емкость должен иметь конденсатор и тем меньший коэффициент пульсаций будет у выпрямленного напряжения. Теперь собираем простую схему и устанавливаем ее в светильник, включив в разрыв питающих лампочку проводов:

Схема, уменьшающая пульсации светодиодных ламп

При включении светильника произойдет следующее. Переменное сетевое напряжение будет выпрямлено и сглажено нашей схемой. Поступив на лампу, оно сгладится еще раз конденсатором драйвера. Диодный мост драйвера при этом никакого эффекта относительно пульсаций давать не будет. В результате коэффициент пульсаций питающего напряжения, а значит, и мерцание светового потока будет намного ниже.

Важно! С предлагаемой схемой не будут работать лампы, драйвер которых собран на основе гасящего конденсатора (на первом рисунке нижнее фото). Такая лампочка не выйдет из строя, она просто не будет светиться

Впрочем, схемы с гасящим конденсатором сегодня устанавливаются в самые бюджетные, недолговечные и недорогие лампочки, которые лучше вообще не покупать.

Вот в принципе и все по теме устранения мерцания светодиодных ламп. Оба метода просты и достаточно действенны, но все же лучше покупать качественный товар, а не дорабатывать только что купленный.

Как найти неисправность

Когда разобрались с основными причинами, стоит понять, как же их лучше выявить и диагностировать. Что для этого понадобится и с чего начинать?

Всю светодиодную подсветку можно разбить на отдельные функциональные части:

первым идет блок питания

далее, блок управления RGB цветами (контроллер)

усилители RGB, если таковые есть

сама светодиодная лента

коннекторы или соединители

Основной прибор необходимый для диагностики – мультиметр для замеров постоянного и переменного напряжения.

Перво-наперво замеряете переменное напряжение, которое поступает на блок питания. Вдруг там и нет необходимых 220В («+» «-» 10%).

Далее проверяете выход. Здесь уже должно быть 12В или 24В («+»/»-» 10%), смотря какой источник вы используете. Если выходное напряжение ниже или выше, не забывайте, что его можно немного подрегулировать при помощи резистора.

Находите разъем ADJ и подкручиваете винт отверткой. Когда с этим все в норме, идете по цепочке дальше.

Проверяете, поступает ли питание на вход RGB контроллера или диммера. Оно должно быть таким же, как на выходе блока питания.

Постепенно доходите до самой ленты. Подносите измерительные щупы к контактным площадкам и делаете замер. На них может быть напряжение от 7 до 12 вольт.

Если тускло светится какой-то один участок, а не вся лента, то измерения нужно проводить именно на нем.

При ненормальном снижении напряжения или его полном отсутствии, как раз таки и выявляется неисправный участок или элемент подсветки, отвечающий за работоспособность ленты.

В случае, когда все замеры показали, что напряжение на контактах в норме или в его пределах, нужно переходить к поиску неисправных светодиодов.

Устраняем проблему

После того, как вы поняли, почему моргает энергосберегающая лампочка при выключенном выключателе, легко предложить решение проблемы:

  • Разомкнуть цепь прохождения микротоков, убрав подсветку на выключателе.
  • Поменять параметры цепи питания подсветки так, чтобы ток был недостаточным для заряда конденсатора.
  • Завернуть токи в цепь с меньшим сопротивлением.
  • Заменить выключатель на модель без подсветки или поставить другие лампы.

    Почему моргает светодиодная лампочка при выключенном свете

Если речь идет о люстре с несколькими рожками, есть еще один способ — можно в один из рожков вкрутить лампу накаливания.

Способ довольно простой, но работает. Если же мерцают одиночные лампочки, с явлением придется бороться другими методами. С заменой выключателей и ламп, наверное, вопросов не возникнет, а вот с другими способами они могут быть.

Убираем подсветку

В выключателях со встроенной подсветкой имеется плата, на которой находится светодиод или маленькая неоновая лампа, сопротивление и контакты (обычно в виде пружинок). Плата эта находится под небольшой пластиковой крышкой на тыльной стороне корпуса выключателя. Чтобы до нее добраться, надо выключатель разобрать.

Разбираем выключатель чтобы добраться до крышки

Крышку можно поддеть ногтем или отверткой. Сняв ее, на обратной стороне обнаруживаем плату.

На обратной стороне крышки установлена маленькая плата подсветки

Эту плату вынимаем. Она ничем не крепится, просто поддеваем ее и снимаем с фиксаторов. Крышку без платы устанавливаем на место, собираем выключатель и проверяем работоспособность. Все должно работать, за исключением двух вещей: не горит подсветка при выключенном свете и не моргают экономные или светодиодные лампы.

Оставляем подсветку, меняя параметры цепи питания

Не все выключатели с подсветкой сделаны с использованием плат. Более бюджетные модели сделаны проще: к диоду припаяно сопротивление и эта цепь установлена параллельно с клавишами выключателя (как на фото ниже).

Подсветка на выключателе может быть собрана так

В этом случае можно выпаять/выкусить светодиод и резистор и получим обычный выключатель без подсветки. Но можно изменить параметры этой цепи так, что подсветка будет работать, а лампы моргать или гореть при выключенном свете не будут. Для этого придется заменить резистор — поставить сопротивление:

  • не менее 220 кОм, если подсветка с неоновой лампой;
  • не менее 470 кОм или 680 кОм с подсветкой на светодиоде (подбирается на месте).

Кроме того? в цепь за сопротивлением встраивается диод 1N4007, катодом к резистору. Второй вход диода припаиваем к лампе подсветки. В результате цепь питания будет выглядеть так, как на рисунке ниже.

Схема усовершенствованной подсветки

Чтобы устранить моргание ламп и сохранить подсветку на выключателе, выпаиваем старый резистор, ставим новый вместе с диодом. После чего выключатель можно собирать и ставить на место.

Убираем моргание ламп при выключенном свете

В большинстве случаев проблема исчезает. Если лампа все еще мигает, необходимо заменить сопротивление на большее. Такое встречается редко, но…

Создаем параллельно лампе цепь с меньшим сопротивлением

Если параллельно лампе подключить резистор, ток будет идти на его разогрев, конденсатор лампы останется без заряда мигания не будет. Резистор берут обычно на 50 кОм и мощность 2 Вт, к нему подпаивают провода, после чего изолируют, оставив снаружи только два провода для подключения. Можно его замотать изолентой или использовать термоусадочную трубку.

Сначала изолируют места соединения проводников и ножек сопротивления, после накладывают еще один слой изоляции, который закрывает еще и резистор. Токи небольшие, нагрев если и будет, то совсем незначительный, зато с такой двухслойной изоляцией эта переделка безопасна.

Тщательно изолируем все участки без изоляции

Есть два способа установить этот резистор: в распределительной коробке или непосредственно на светильнике

Важно только чтобы он подключался параллельно лампе

Тут видно, куда надо подключать резистор, но делать так как на фото не стоит: выводы и корпус резистора не заизолированы — не исключено поражение электрическим током при замене лампы

На те же места подключаете подготовленный ранее заизолированный резистор — это намного безопаснее. В распределительной коробке подключение происходит аналогично. Вам надо найти два провода, которые идут на лампу, и в те же контакты подключить дополнительные проводники. После такой переделки мигать лампочка не будет. Но если вы не сильны в электрике, будьте очень аккуратны.

Ещё раз напоминаем, все эти работы надо проводить с отключенным в щитке питанием.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
