Как сделать котел пиролизного горения — видео уроки

Пиролизный завод

На крупных заводах установлены пиролизные линии, суточная производительность которых достигает десятков тонн материала.

Пиролизный завод может совмещать переработку ТБО с утилизацией медицинских или других отходов.

На нефтехимических предприятиях пиролизные цеха специализируются на работе с метаном. Для предотвращения возгораний продуктов пиролиза на предприятиях расположены цистерны для хранения ГСМ.

Из крупных предприятий, производящих пиролизное оборудование в России, можно выделить:

  • Тюменский пиролизный завод;
  • Уральский пиролизный завод;
  • Ангарский завод полимеров;
  • ОАО «Газпром нефтехим Салават».

Процесс производства останавливают только для чистки реторт.

Изготовление пиролизного котла

Эффективность этого вида установок на дровах стала причиной их популярности у мастеров, которые могут изготавливать твердотопливные котлы пиролизного типа собственными силами из имеющихся материалов. Процесс этот достаточно трудоемкий и требующий навыков выполнения слесарных и сварочных работ, некоторого минимума инструментов и оборудования:

  • аппарат для электросварки;
  • угловая шлифовальная машина;
  • дрель электрическая;
  • набор слесарных инструментов.

Если имеются навыки, инструменты и большое желание, то можно изготовить агрегат, используя следующий чертеж пиролизного котла на естественной тяге:

1 – воздушный канал; 2 – дверца для загрузки топлива; 3 – дверца вторичной камеры; 4 – заслонка прямой тяги; 5 – первичная камера; 6 – верхняя крышка; 7 – входной канал для подачи воздуха; 8 – воздушная заслонка; 9 – патрубок для группы безопасности; 10 – вторичная камера дожигания; 11 – патрубок присоединения дымохода; 12 – форсунка; 13 – жаротрубный теплообменник.

Материалом для изготовления камер может служить жаропрочная легированная сталь, но это дорогой материал, поэтому мастера берут простую углеродистую сталь толщиной 5 мм. Для защиты ее от высокой температуры в нижней части топки выполняется футеровка пиролизного котла огнеупорным кирпичом. Им же нужно защитить днище вторичной камеры, куда направлен факел пламени. Для обшивки водяной рубашки применяется листовой металл толщиной 3 мм, его приваривают к ребрам жесткости из полосовой стали. Из такого же металла изготавливают дверцы, крышку и обрамление проемов.

Передачу тепла от дымовых газов устройство котла предусматривает через жаротрубный теплообменник, находящийся внутри водяной рубашки. Для его изготовления подойдут бесшовные стальные трубы из углеродистой стали наружным диаметров 48 или 57 мм. Количество труб следует подобрать по необходимой площади поверхности теплообмена, для чего выполняется расчет пиролизного котла.

Учитывая, что топливо в пиролизных агрегатах горит долго (до 12 часов) и продуктивно, некоторые владельцы классических установок прямого горения задумываются о том, можно ли их модернизировать. Такая переделка твердотопливного котла в пиролизный возможна, но при условии, что топка агрегата сделана из металла, а не чугуна. Колосниковая решетка убирается и с помощью электросварки на ее месте закрепляется перегородка, разделяющая главную топку и зольник, который будет выполнять роль вторичной камеры. Между ними устанавливается форсунка. Кроме этого, понадобится организовать подачу воздуха в обе камеры, надо изготовить воздушные каналы и установить их, как показано на чертеже.

Как правило, переделка котла в пиролизный происходит не на заводских агрегатах, а на самодельных, это расширяет возможности для усовершенствования конструкции. Можно менять проходное сечение форсунки, размеры обеих камер или площади поверхностного теплообмена, добиваясь наилучших показателей длительности горения и повышения КПД установки.

Экономично и надежно, но безопасно ли? Как сделать пиролизный котел своими руками

Фото 2. Схема самостоятельной сборки пиролизного котла с дымоходным каналом и верхней загрузочной дверцей. Фото 3. Пример чертежа пиролизного котла длительного горения с указанными размерами. Вид сбоку и спереди. Вариант дороже — заводской вентилятор и контроллер плавной регулировки, вариант дешевле — вентилятор отопителя автомобиля, ступенчатый регулятор и простейший шибер для точной регулировки.

Чтобы построить котёл, нужна оборудованная слесарная мастерская. Мастеру понадобятся навыки разметки и подгонки деталей, умение читать чертежи и кроить металл. Соблюдайте правила безопасной эксплуатации инструментов. Следите за целостью изоляции проводов, следите за направлением искр при резке металла. Регулирование количества подаваемого воздуха осуществляется клапаном — шарик от подшипника большого диаметра, приваренный к болту или шаровый кран.

Он перекрывает подачу воздуха. Фото 4.

Пиролизный котел своими руками изготовленный из подручных материалов — является отличной альтернативой газового, электрического либо угольного отопления. Ведь в отличии от постоянно дорожающих тарифах на энергию, дрова всегда были и будут сравнительно недорогим и безопасным видом топлива. Как изготовить и установить, либо перевести свой частный дом на пиролизное отопление читайте далее в нашей статье. В качестве топлива для него можно использовать:.

Напольный пиролизный котел в помещении, окрашенный в синий цвет термостойкой краской. Пиролизный котёл имеет несколько особенностей при подключении.

Разложению топлива мешает низкая температура теплоносителя, поэтому на обвязку устанавливается трехходовой клапан. В общем, так называются все процессы, в результате которых происходит высвобождение тепла. Но не всё так просто.

Пиролизный котел – что это?

Дело в том, что это тепло необходимо для того, чтобы осуществить дополнительный прогрев и сушку топлива. Есть важные нюансы, о которых нужно знать, перед тем как мастерить пиролизный котёл по чертежам и схемам. Начать нужно с достоинств и недостатков, которые имеет конструкция. Тем не менее, чтобы пиролизный котёл, сделанный своими руками, работал как нужно необходимо, чтобы в топливе было не более 30 процентов дополнительных компонентов. Также к недостаткам пиролизной системы можно причислить высокую стоимость покупки.

Но её можно значительно снизить, если создать устройство своими руками по чертежам и схемам. В пиролизный котёл, сделанный своими руками по схемам и чертежам нельзя класть непросушенную древесину. Дело в том, что при высокой влажности пиролизной реакции не происходит.

Даже при малом проценте резко падает КПД.

Это происходит потому, что тепловая энергия превращается в пар. Необходимость подключения к сети объясняется тем, что устройство должно иметь вентилятор. Именно он позволяет обеспечить принудительную тягу пиролизному котлу, сделанному своими руками по чертежам и схемам.

Чтобы создать пиролизный котёл своими руками, важно тщательно изучить схемы и чертежи. Именно по ним вы сможете подобрать конструкцию и максимально точно определить количество нужных для строительства материалов

На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:.

Очень важно при изготовлении пиролизного котла своими руками придерживаться чертежей и схем. Дело в том, что это сложное устройство, в котором будут происходить высокотемпературные процессы

Поэтому малейшая ошибка может обратиться аварийной ситуацией. Для частного дома будет достаточно пиролизного котла, мощность которого составляет 40 кВт. Не стоит стремиться к большой мощности. Дело в том, что в таком случае конструкция становится значительно сложнее. Мало того, конечная стоимость также увеличивается. Выбор мощности пиролизного котла, который вы собираетесь создать, влияет на размер ключевых деталей на чертеже или схеме. От правильного подбора размеров зависит нормальное функционирование устройства.

Чтобы своими руками сделать конструкцию, работающую на основе пиролизной реакции по чертежам и схемам, необходимо запастись некоторым инвентарём.

Для воплощения задумки в жизнь, вам понадобятся следующие материалы и инструменты:. Именно это становится спусковым крючком для начала горения. Но для правильного процесса в камере должна поддерживаться оптимальная температура. В результате пиролизного горения получается дым, который абсолютно безвредный для окружающей среды.

Устройство длительного горения позволяет максимально использовать твердое топливо. В итоге остается совсем мало отходов. Потенциал древесины раскрывается лучше, выделяется больше тепла и можно отопить большие площади.

Пиролизный котел – схема изготовления, основные этапы

Чтобы самостоятельно собрать газогенераторный отопительный агрегат, следует придерживаться следующих требований:

Необходимые элементы следует резать посредством болгарки.
Отверстие для загрузки топлива размещается несколько выше, чем у твердотопливных устройств.
Для осуществления контроля над поступающим в топочную камеру количеством воздуха, необходимо вмонтировать ограничитель. Его можно изготовить с помощью трубы диаметром 70 мм, при этом длина должна быть немного больше, чем корпус котла.
С помощью сварочного аппарата приваривается стальной диск, который совместно со стенками трубы должен образовывать зазор примерно 40 мм.
Чтобы установить в крышке котла ограничитель, нужно проделать соответствующее отверстие. Оно должно иметь прямоугольную форму. Отверстие закрывается дверцей, укомплектованной накладкой из стали. Это обеспечит надежное прилегание. Ниже располагается отверстие, предназначенное для удаления воды.
С помощью трубогиба необходимо согнуть трубу, предназначенную для перемещения внутри котла теплоносителя. Таким образом обеспечивается максимальная отдача тепла.
Регулирование количества теплоносителя, направляемого в устройство, может осуществляться посредством вмонтированного снаружи вентиля.
Как только будет выполнен первый запуск оборудования, в продуктах горения не должно быть угарного газа. Если данное условие соблюдается, обвязка пиролизного котла (схема указана) сделана правильно

Важно регулярно следить за состоянием сварных швов устройства и своевременно удалять с него образовавшуюся копоть и золу.

Прекрасным вариантом может стать совместное использование пиролизного котла не с классическим водяным отоплением, а с системами воздушного обогрева. В результате передача воздуха будет производиться по трубопроводам, а его возврат в систему – по полу. Такая система обладает многочисленными достоинствами: при сильных морозах не замерзает, во время отъезда хозяина отсутствует необходимость слива теплоносителя.

Толщина блинов

Эта величина находится в обратной пропорциональности к внутреннему диаметру D. Необходимо добиться оптимального нажима поршня на топливную закладку. Если давление будет недостаточным, это приведет к снижению коэффициента обратного действия. Как результат, может случится обратное возгорание топки с дальнейшим выходом дыма через трубу. Если же поршень будет очень тяжелым, это заметно уменьшит необходимую для качественного горения воздушную прослойку: в результате пламя затухнет.

Соотношения между внутренним диаметром и толщиной блинов примерно такие:

  • 30 см – 6-10 мм.
  • 40 см – 6-8 мм.
  • 60 см – 4-6 мм.
  • 80 см – 2,5-4 мм.

Режимы работы пиролизного котла

Розжиг

На этом этапе нужно, чтобы шибер находился в открытом состоянии. Продукты горения движутся непосредственно в дымоход

Рабочий режим

Устройство работает при закрытой заслонке, обеспечивая, таким образом, протекание процесс пиролиза. Создание тяги в газоходе достигается принудительным образом или естественным путем.

Догрузка топлива

В этот момент шибер закрыт, но тяга в газоходе еще присутствует на протяжении некоторого времени. Процесс пиролиза не заканчивается. Догрузка топлива должна осуществляться как можно быстро, так как в противном случае оно может просто сгореть.

Принцип работы

Пиролизный котёл из газового баллона инструкция

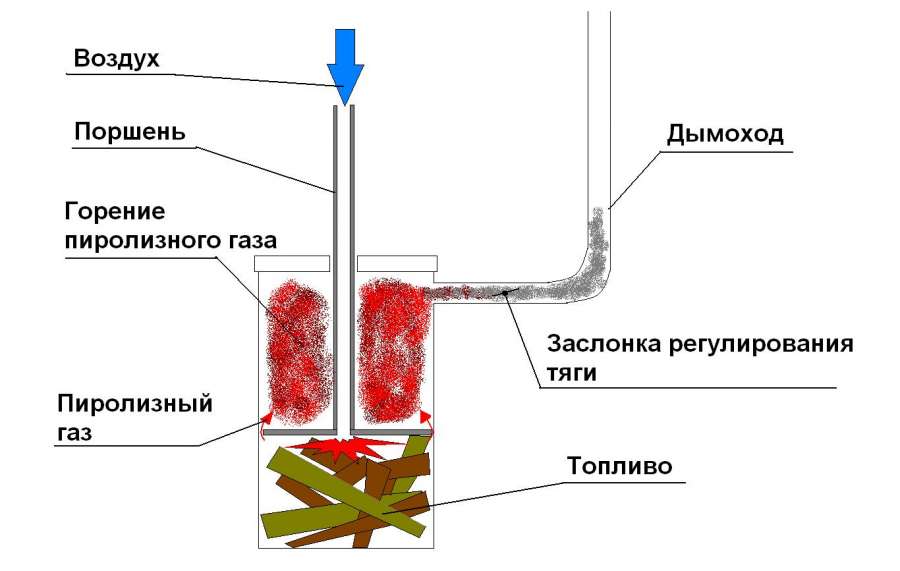

Эта конструкция в народе называется Бубафоня. Такой ник был у изобретателя-умельца из Колымы, который первым выложил идею в сети.

Подвижный поршень разделяет камеру сгорания на два сегмента: внизу горят дрова и сверху догорает пиролизный газ.

Движение воздуха направлено сверху вниз. Горение происходит намного медленнее, чем в традиционном котле.

Кислород поступает через трубу, служащую стержнем для поршня. Для горения пиролизного газа кислород поступает через отверстия, где труба поршня вставляется в крышку. Соединение не должно быть герметичным. Разделение камер обеспечивает прогорание всего объёма топлива.

Регулировка интенсивности горения осуществляется через трубу, соединённую с поршневым кольцом. Для удобства к трубе приваривается штырь с подвижным металлическим диском, размер которого немного превышает диаметр трубы. Регулируя зазор между трубой и диском, добиваются нужной температуры.

Для изготовления Бубафони необходимы следующие материалы:

  • баллон объёмом не менее 50 л;
  • арматура;
  • полоса металла (стали).

Устройство состоит из частей:

Сборочно-сварочные работы

Выполнять сборочно-сварочные работы следует по инструкции:

  1. Срезать закруглённую часть баллона, получив корпус и крышку. Отшлифовать места среза болгаркой. Сбоку вырезать загрузочное отверстие для подачи топлива.
  2. Из арматуры сделать решётку, сквозь которую будут просыпаться сгоревшие дрова.
  3. Сделать поршень: к железному диску приварить лопасти с одной стороны, трубу – с другой.
  4. Выполнить монтаж дымохода. Для лучшей тяги можно использовать постепенное увеличение диаметра трубы в направлении от начала к концу.

Покрыть конструкцию огнеупорной краской.

Процесс горения приводит лопасти в движение. Создаются воздушные вихревые потоки, но диск препятствует увеличению пламени. Результатом становится пиролизный эффект от тления дров на протяжении 8-10 часов. Загрузка топлива производится 1 раз в сутки.

Такой котёл может отопить помещение большого размера. Он работает на разных видах твёрдого топлива:

Получение большего количества тепловой энергии из древесины делает использование пиролизных котлов всё более привлекательным. Имея навыки в слесарно-сварочных работах, можно сделать отопительный агрегат пиролизного принципа действия своими руками по чертежам и схемам или из старого газового баллона.

Особенности устройства и принцип работы

Пиролизный котел оптимизирует процесс горения, увеличивает его продолжительность, максимально повышает эффективность. Он имеет две камеры – газификации и дожига. Существуют основные типы установок: с принудительным поддувом и естественным, от этого зависит расположение топок.

В аппаратах с природной тягой дрова загружают сверху, с механической – снизу. В загрузочной топке тлеют дрова и твердые остатки. Во второй камере сгорают образующиеся газы. Сравнить плюсы и минусы обеих конструкций поможет таблица:

Расположение камеры с топливомПреимуществаНедостатки
ВерхнееУдобно загружать дроваТребуется чистка обеих топок от золы
Естественный отвод дыма и продуктов сгоранияСложно регулировать тягу, которая зависит от погоды
Энергонезависимый котел
НижнееЕстественная циркуляция древесного газаПотребляет электроэнергию
Топки чистятся гораздо режеТребуется дополнительное оборудование: вентилятор, источник бесперебойного питания

Агрегаты с принудительным поддувом имеют свои преимущества. У них гораздо быстрее начинается пиролиз и прогревание системы отопления. Продукты сгорания сразу выводятся, не задерживаясь внутри. Есть возможность автоматического регулирования процесса. Существенный недостаток – постоянная зависимость от электроэнергии. Котел с естественной тягой неприхотлив и надежен, редко ломается.

Топливо разлагается на составные части при минимальном объеме поступающего кислорода. Дрова в обычном котле сгорают при средней температуре 1000° за 3–4 часа, выделяя около 5 килокалорий тепла. В пиролизном это происходит при 300–800° на протяжении половины суток. Коэффициент полезного действия вырастает до 90% по сравнению с обычными 70%.

Агрегат запускается и работает в такой последовательности:

  • в топку загружают дрова, поджигают и закрывают дверцу;
  • отворяют заслонку дымохода – возникает перепад давления, начинается приток кислорода в верхнюю камеру;
  • выделяющийся при тлении топлива газ CO тяжелее воздуха, поэтому опускается и воспламеняется;
  • происходит постоянная циркуляция смеси – она горит в обеих камерах, процесс стабилизируется.

Работа котла состоит из трех стадий:

  1. Розжиг. Заслонка прямого хода в открытом положении, дым удаляется беспрепятственно.
  2. Рабочий режим. Шибер перекрывают, начинается пиролиз. Тяга обеспечивается вентилятором или процесс естественный.
  3. Догрузка топлива. Открывают дроссель и быстро заполняют топку дровами.

В пирокотле постоянно циркулирует большое количество тепловой энергии. Значительная ее часть используется на самоподдержку рабочего цикла. Для отбора доступна только та, что не требуется для этих целей. Если установить теплообменник в любой камере, это резко ухудшит эффективность агрегата, возможно образование вредного угара, который не успевает сгореть. Водогрейный регистр располагают на пути дымовых газов.

Принцип работы пиролизных котлов и их особенности

Создавая пиролизные котлы своими руками, люди стремятся сэкономить денежные средства в своем кошельке. Если газовое оборудование стоит довольно дешево, то твердотопливные агрегаты просто поражают своей ценой. Более-менее приличная модель мощностью 10 кВт обойдется в 50-60 тысяч рублей – дешевле провести газ, если рядом проходила бы газовая магистрально. Но если ее нет, то выходов два – приобретать заводское оборудование или делать его самостоятельно.

Изготовить пиролизный котел длительного горения своими руками можно, но сложно. Давайте для начала разберемся, для чего вообще нужен пиролиз. В обычных котлах и печах дрова сгорают традиционным способом – при высокой температуре, с выбросом продуктов сгорания в атмосферу. Температура в камере сгорания составляет порядка +800-1100 градусов, а в дымоходе – до +150-200 градусов. Таким образом, солидная часть тепла просто улетает наружу.

Прямое сгорание дров применяется во многих отопительных агрегатах:

Твердотопливные пиролизные котлы могут использовать несколько видов топлива, в том числе отходы деревообрабатывающего производства и сельскохозяйственной переработки.

  • Твердотопливные котлы;
  • Печи-камины;
  • Камины с водяными контурами.

Главным преимуществом данной методики является то, что она отличается простотой – достаточно создать камеру сгорания и организовать отвод продуктов сгорания за пределы оборудования. Единственным регулятором здесь становится дверка поддувала – регулируя просвет, мы можем отрегулировать интенсивность горения, тем самым воздействуя на температуру.

В пиролизном котле, собранном своими руками или купленном в магазине, процесс сгорания топлива идет несколько по-другому. Дрова здесь сгорают при низкой температуре. Можно сказать, что это даже не горение, а медленное тление. Древесина при этом превращается в подобие кокса, одновременно выделяя горючие пиролизные газы. Эти газы отправляются в камеру дожигания, где сгорают с выделением большого количества тепла.

Если вам кажется, что данная реакция не даст особого эффекта, то вы глубоко заблуждаетесь – если заглянуть в камеру дожигания, то здесь будет видно ревущее пламя ярко-желтого, почти белого, цвета. Температура сгорания – чуть выше +1000 градусов, а тепла в этом процессе выделяется больше, чем при стандартном горении древесины.

Для того собранный своими руками пиролизный котел смог показать максимальную эффективность, необходимы дрова с низким содержанием влаги. Влажная древесина не даст оборудованию выйти на полную мощность.

Реакция пиролиза знакома нам еще со школьного курса физики. В учебнике (а может и в лабораторном кабинете) многие из нас видели интересную реакцию – древесина помещалась в стеклянную запечатанную колбу с трубкой, после чего колба нагревалась над горелкой. Через несколько минут древесина начинала темнеть, а из трубки начинали выходить продукты пиролиза – это горючие газы, которые можно было поджечь и понаблюдать за желто-оранжевым пламенем.

Аналогичным образом работает и пиролизный котел, собранный своими руками:

На одной загрузке топлива пиролизные котлы работают около 4-6 часов. Так что большим и стабильно пополняемым запасом дров стоит озаботиться заранее.

  • В топке разжигаются дрова до появления устойчивого пламени;
  • После этого доступ кислорода перекрывается, пламя гаснет почти полностью;
  • Запускается дутьевой вентилятор – в камере дожигания появляется высокотемпературное пламя.

Устройство пиролизного котла довольно простое. Основными элементами здесь являются: камера сгорания, в которой складированы дрова, и камера дожигания, в которой сгорают продукты пиролиза. Передача тепла в отопительную систему осуществляется через теплообменник

В схеме пиролизного котла ему уделяется особое внимание

Все дело в том, что теплообменники в пиролизных котлах, собранных своими руками, устроены не так, как в газовом оборудовании. Продукты сгорания с воздухом проходят здесь через множество металлических труб, омываемых водой. Для увеличения эффективности котловая вода омывает не только сам теплообменник, но и все другие узлы – здесь создается своего рода водяная рубашка, которая отбирает излишки тепла от раскаленных элементов котельного агрегата.

Как сделать своими руками

Чтобы сконструировать пиролизный котёл своими руками прежде всего нужно сделать необходимые расчёты и затем на их основании чертёж.

Чертёж можно заказать и у специальной фирмы, которая занимается разработкой чертежей. Даже в этом случае пиролизный котёл обойдется, так примерно, долларов на 2 000 меньше, чем купить.

Если есть навыки и уверенность в своих силах можно попробовать сделать его самостоятельно.

Скачав чертежи здесь https://yadi.sk/d/ch0OqRygmWRR3. Их необходимо изучить и доработать под свои условия. Размеры камеры для розжига изменять нежелательно. Это чертежи котла мощностью 20 кВт. (Они разработаны сайтом http://cdelayremont.ru/piroliznye-kotly).

В соответствии с разработанными чертежами, есть возможность рассчитать необходимое количество материала для агрегата. И вполне реально сконструировать пиролизный котёл в собственном гараже.

Для работы понадобятся следующие инструменты:

  • электрическая дрель;
  • сварочный аппарат (желательно модель постоянного тока);
  • желателен плазморез или электролобзик;
  • несколько упаковок (около 5 шт) электродов;
  • болгарка;
  • несколько шлифовальных кругов на 125 мм;
  • отрезные круги на 230 мм.

Из материалов:

  • Металлические листы не меньше 5 мм толщиной, а также на 3 мм. Помните, что дешёвая сталь быстро прогорит, так как температура пиролиза не ниже 1100С. Ремонт будет сложным и дорогостоящим, а иногда и невозможным. Здесь нужна качественная сталь не меньше 5 мм. Для внешнего кожуха подойдет и 3 мм.
  • Набор труб различного диаметра, их количество должно быть рассчитано, согласно чертежам.
  • Набор профтруб 2 мм.
  • Несколько полос стали разной ширины и толщины.
  • Вентилятор.
  • Термодатчик.

Чем топить пиролизный котел?

Пиролизный котел

Виды топлива

Для топки пиролизного котла можно использовать:

  • дрова;
  • торф в брикетах;
  • антрацит;
  • древесные гранулы и брикеты;
  • бурый уголь;
  • кокс.

Перечисленные виды топлива различаются по калорийности. От этого показателя напрямую зависит эффективность работы агрегата. Применение менее калорийного топлива может уменьшить КПД котла на 30% и более.


Чем топить котел


Чем топить котел

Чаще всего для топки пиролизных котлов используют брикеты и пеллеты. Брикеты могут изготавливаться из древесины, соломы и торфа. Идеальный вариант – брикеты, изготовленные по методу прессования. Те же брикеты, которые изготавливаются из опилок, рекомендуется использовать только в комплексе с бурым углем либо дровами.

Для изготовления пеллетов тоже может использоваться древесина или солома. Материал прессуется подобно брикетам.

Нередко для топки пиролизных котлов используются дрова

Важно! Для обеспечения максимальной эффективности работы оборудования и уменьшения расхода топлива нужно использовать древесину влажностью не более 20%

В целом же при выборе топлива следует учитывать особенности местности, в которой находится ваш дом. Если вы живете в окружении лесов, наиболее целесообразным вариантом будет использование дров. Жителям же степных полос, как правило, выгоднее топить углем.

Если в месте вашего проживания доступно любое топливо, выбирайте самое калорийное. Этим вы обеспечите наиболее высокий КПД оборудования при минимальном расходе.


Котел пиролизный
