Автоматика для ворот своими руками
Систему автоматики можно собрать своими руками из доступных материалов. Состоит устройство из привода и электромотора. Для создания привода понадобится две каретки от велосипеда, оснащенные ведущими звездочками.
Последовательность работ:
Обрезать раму велосипеда таким образом, чтобы труба, которая располагается вертикально, выступала над краем звездочки на 3 см.
С одной стороны снять педаль, а с другой – педаль и шатун. Необходимо выбрать две таких звездочки. Они должны иметь один диаметри одинаковый шаг зубьев. Для привода используется только одна цепь.
Сверху рамы приваривавют каретки
Важно следить, чтобы звездочки, которые находятся по углам, оказались друг против друга. Шатуны следует закрепить параллельно раме, а штанги, которые соединяют их с полотном, выбирают исходя из размеров звездочек
При вращении звездочек штанка, скрепляюшая шатун и створку, приводит створку в движение.
Важно! Сложно узнать, какой длины нужна штанга. Стоит отметить, что для такой конструкции подходят детали диаметром М-8
Штангу изготавливают из полосы стали.
Затем на звездочки надевают цепь. Это необходимо сделать перекрестно, чтобы детали вращались в разном направлении. Для создания такой цепи понадобится несколько цепей. Их необходимо соединить друг с другом. Цепь следует натягивать. Однако она может висеть, в результате чего будет соскакивать при работе электромотора. Чтобы не допустить этого, придется приварить к раме еще две металлические полосы. Именно они будут держат цепь и выступать в роли направляющих. Существует и другой вариант – закрепить широкие ролики, по которым будет двигаться цепь.
Важно! При монтаже распашных ворот цепь одевают на звездочки, когда створка закрыта. Затем следует проверить конструкцию
Монтаж электромотора
Для автоматизации ворот устанавливают электромотор. Его подсоединяют к редукторам автомобильных дворников. Такой вариант имеет одно преимущество – источником энергии может служить старый аккумулятор. За счет этого система автоматики окажется независимой. Однако створки будут открываться слишком медленно.
Для гаража вполне подойдет вариант с использованием электромотора от стиральной машины. Средняя мещность такого двигателя равна 110-115 Вт. Вращениепроисходит с частотой 1500 об./мин. В качестве редуктора выступает автомобильный домкрат. Его следует немного доработать – установить шкив от стиральной машины за конической шестерней. В результате домкрат станет линейным редуктором.
Его приваривают параллельно цепи в таком положении, чтобы во время двидения его ползунок тянул цепь за собой. Цепь с ползунком соединяют при помощи стальной проволоки.
Важно! Когда электричество в гараже будет отключаться, проволоку придется разматывать. Чтобы соорудить мотор со шкивом, потребуется простой ремень от стиралки
Электромотор в этом случае будет работать на сниженных оборотах. По этой причине лучше самостоятельно сделать шкив. Он должен иметь минимальный диаметр
Чтобы соорудить мотор со шкивом, потребуется простой ремень от стиралки. Электромотор в этом случае будет работать на сниженных оборотах. По этой причине лучше самостоятельно сделать шкив. Он должен иметь минимальный диаметр.
Самодельное автоматическое обрудование обойдется дешевле, если собирать его из подручных материалов. Понадобится электродвигатель, имеющий усилие тяги не меньше 150 N, а также зубчатая цепь и шестерня.
Однако при отсутствии необходимых деталей их придется покупать. В этом случае сборка автоматики для гаража обойдется в 7-8 тыс. рублей. Купить готовый комплект с пультом управления и высокой мощностью можно за 12 тыс.
Разновидности подъемных ворот
Подъемные гаражные ворота
Автоматические ворота служат надежной защитой территории или гаражного помещения от несанкционированного вторжения. Помимо выполнения своих прямых функций они должны решать ряд дополнительных задач. Например, качественная конструкция будет сохранять тепло в помещении за счет быстрого открытия-закрытия или низкой теплопроводности створки. Также хорошие ворота должны сохранять площадь помещения.
По траектории открытия/ закрытия ворота классифицируют следующим образом:
- Распашные ворота;
- Автоматические откатные ворота;
- Подъемные ворота – рулонные, подъемно-поворотные и секционные.
Ворота подъемно-секционного типа
ПОДЪЕМНО-СЕКЦИОННЫЕ ГАРАЖНЫЕ ВОРОТА
Секционная автоматика относится к популярным разновидностям ворот. Они гармонично смотрятся в небольших помещениях. При открытии полотно поднимается по направляющим и фиксируется под потолком, не занимая окружающее пространство. Зимой подъемно-секционные ворота хороши тем, что не требуют расчистки прилегающей территории для открытия.
Помимо экономии пространства секционная конструкция сохраняет целостность автомобиля. Она не цепляет машину створками и имеет высокий уровень защиты от взлома. Так что у злоумышленников не будет шанса похитить авто. Изготавливают врата из сэндвич-панелей. Пустоты между железом заполняют пенополистиролом.
Если входная группа того требует, хозяин может оборудовать ее калиткой с замком и доводчиком. При отсутствии электричества ворота можно раскрывать вручную. Солидные размеры автоматических конструкций позволяют их устанавливать на крупных автосервисах и технических центрах, проездах промышленных зданий и сооружений. Для примера: в ширину секционные ворота могут достигать 7500 мм, а в высоту – 5500 мм.
Полотно ворот подъемно-секционного типа собрано из отдельных панелей высотой до 50 см. Сами панели могут быть изготовлены из стали, пластмассы или дерева. Соединяются они шарнирными петлями. Разные подвижные элементы выплавляют из стали и пластика, направляющие создают из нержавеющих материалов. Внутреннюю часть полотна обязательно утепляют.
Основными преимуществами подъемно-секционных ворот являются:
- Высокая прочность;
- Безопасная эксплуатация;
- Простое удобное использование.
Ворота подъемно-поворотного типа
Гаражные ворота подъемно-поворотного типа
Главное отличие подъемно-поворотных ворот от секционных групп состоит в цельности полотна, занимающего всю площадь проема. При открытии/ закрытии оно меняет положение с вертикального на горизонтальное размещение без загромождения окружающего пространства. Но сначала при открытии нижняя часть полотна занимает переднее пространство, на которое приходится одна треть высоты полотна. Поэтому до запуска движения ворот необходимо убедиться в отсутствии помех.
Для защиты чрезмерно высоких помещений лучше ставить подъемно-гильотинные автоматические конструкции. Их полотно перемещается вверх по наружной стороне. Такие ворота можно открывать вручную благодаря торсионной пружине, принимающей на себя вес полотна. Гильотинные ворота – очень крепкая целостная конструкция
Она максимально сохраняет тепло в гараже, что важно в холодные месяцы года
Но вернемся к подъемно-поворотным вратам. В отличие от секционных конструкций, их изготовление и монтаж можно осуществить своими руками. При открытии ворот будет подниматься целая створка. Подвижную часть «запускает» шарнирно-рычажная система. В целом конструкция надежно защищает гараж, оберегая его содержимое от неблагонадежных лиц.
Подготовка к изготовлению ворот своими руками
Предварительный этап включает в себя выбор конструкции, разработку собственной схемы или изучение имеющейся документации и выбор готового чертежа. Это позволит определить потребность в материалах, а также подготовить необходимое оборудование и инструменты.
Выбор проектного решения и разработка чертежа по имеющимся размерам
Определяясь с конструктивным исполнением подъёмного ограждения, используйте проверенное техническое решение — рычажный механизм с шарнирным креплением.
Можно самостоятельно разработать эскиз будущей конструкции.
Типовой эскиз поможет выполнить привязку конструкции к размерам вашего гаража
Если навыки проектирования отсутствуют, целесообразно использовать готовую документацию.
По готовому чертежу вам будет проще изготовить необходимые детали ворот
Изучив документацию, следует проставить на ней фактические размеры гаража. Это позволит определить потребность в материалах.
Советы по выбору материалов
При выборе материалов обратите внимание на их прочность и пожаробезопасность. Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:
Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:
Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:
- металлическую трубу прямоугольного сечения размером 6х12 см с толщиной стенки 3–4 мм, необходимую для изготовления рамы;
деревянные брусья сечением 8х12 см, из которых можно сделать коробку, если у вас нет стальной прямоугольной трубы;
- металлические штыри и кронштейны, необходимые для крепления рамы ворот к проёму;
- комплект стальных швеллеров №8 или 10, а также уголков 4х4 см, используемых для складных шарнирных элементов и направляющих планок;
стальную трубу квадратного сечения со стороной 4 см для сборки каркаса ворот;
- компенсационные пружины из проволоки диаметром 3 см для приводного механизма;
- резиновый уплотнитель, позволяющий компенсировать зазоры по периметру конструкции;
- стальные листы толщиной 3 мм, дощатые щиты или сэндвич-панели, необходимые для зашивки полотна ворот;
комплект оборудования для сборки электрического привода, если запланировано оснащение автоматикой;
- пластиковые панели или декоративные отделочные материалы, позволяющие выполнить облицовку с внешней стороны;
- утеплитель — минеральную вату, пенопласт или пенополистирол.
Все материалы следует предварительно разрезать на заготовки, соответствующие требованиям проектной документации.
Необходимые инструменты
В процессе работы понадобятся следующие инструменты и электрическое оборудование:
- рулетка длиной 5 метров, строительный уровень;
- комплект гаечных ключей и набор различных отвёрток;
- электрическая дрель в комплекте со свёрлами;
- болгарка с отрезным кругом диаметром 180 мм;
- аппарат для электрической сварки.
Стандартный комплект электрического оборудования и слесарных инструментов позволит самостоятельно осуществить изготовление подъёмных ворот.
Ворота распашные
Самый простой вариант ворот гаража, как уже было замечено — это распашные варианты.
Сделать такие ворота в гараж своими руками просто, но это еще не единственное их достоинство перед другими видами:
Готовые ворота, как и материал для сборки обойдется гораздо дешевле остальных вариантов. Здесь нет сложных составляющих и количество материала самое скромное по сравнению с другими.
О том, как утеплить ворота в гараж своими руками вы можете найти много мастер-классов в сети.
Такой вид ворот подойдет даже для миниатюрного гаража, так как распахивание может происходить по направлению наружу.
Обратите внимание!
Монтаж потолков своими руками: пошаговое описание как сделать потолок. Обзор современных конструкций и идеи по их дизайну (105 фото)
Утеплить фундамент своими руками — пошаговое описание применения лучших материалов и технологий (90 фото)
Укладка ламината своими руками: подробное описание как постелить ламинат. Расчет ламината, пошаговое описание и секреты укладки (105 фото и видео)
При желании вы можете соорудить конструкцию таким образом, чтобы ворота открывались и наружу и внутрь гаража.
Очень просто можно превратить ворота в автоматические, установив на них механизм открывания.
Строим подъёмно-поворотные ворота своими руками: чертежи и эскизы

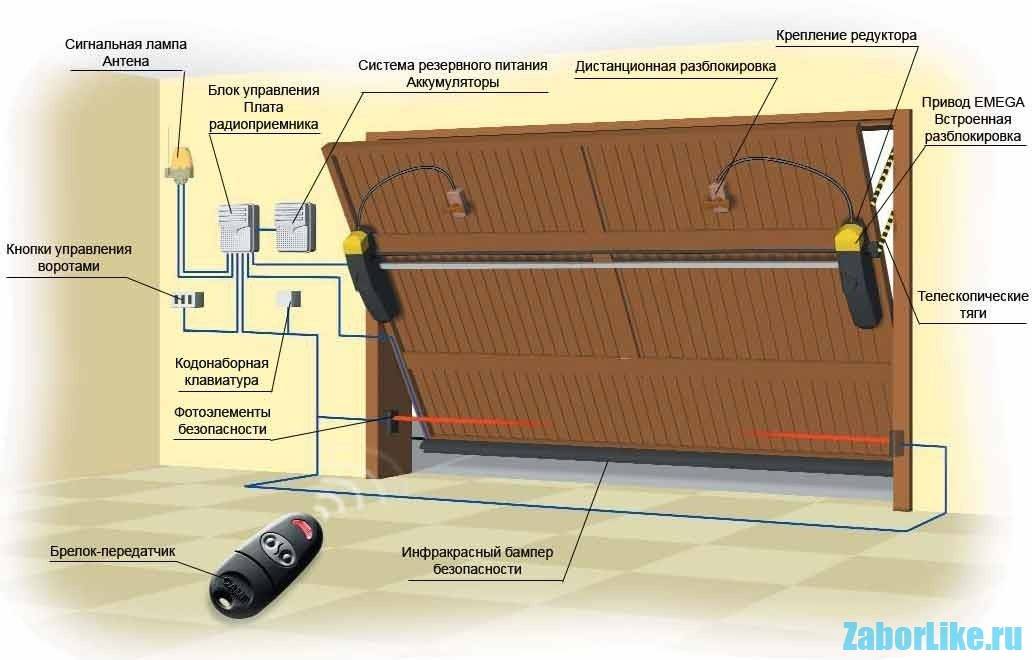

Схема устройства подъёмно-поворотных ворот для гаража
Технология и процесс изготовления подъёмно-поворотных ворот значительно проще, чем у секционного типа. Перед изготовлением, как и в предыдущем случае, следует провести подготовительные работы, включающие снятие размеров проёма, расчёт параметров ворот и закупку материала.
После измерения проёма следует составить проектный чертеж будущих ворот. На схеме нужно изобразить основные элементы конструкций:
- защитное полотно;
- вертикальная и горизонтальная направляющая;
- ролик в верхней и нижней части полотна;
- кронштейн для крепления вертикальной направляющей;
- кронштейн крепления пружины и шарнира.
По возможности следует рассчитать места сопряжения основных элементов конструкции, количество необходимых крепежей и их размеры. Подробная схема подъёмно-поворотных работ с чертежами основных конструктивных элементов показана на фото выше.
Выбираем материал

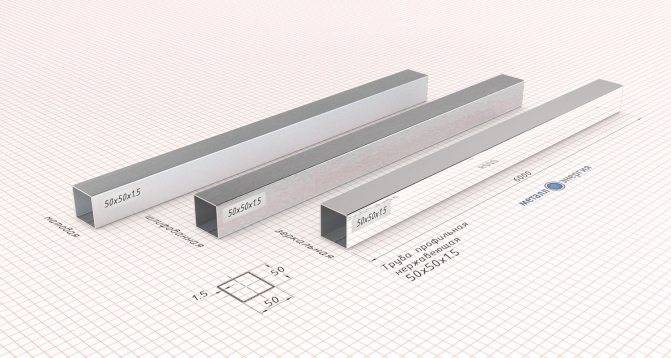

Профильная стальная труба для изготовления каркаса защитной створки
Для изготовления подъёмно-поворотных ворот можно использовать различный материал, выбор которого напрямую зависит от проекта и параметров конструкции. И также поворотные ворота в зависимости от конструкции снабжаются системой противовеса или пружинной поворотно-уравновешивающей системой.
В нашем случае мы будем описывать технологию с противовесом. Для изготовления каркасной рамы защитной створки понадобится металлическая труба 40x20x1,5 мм. Из неё же будут изготовлены поперечные направляющие для рамы, держателя для роликов и стопор. Для обшивки рамы с лицевой стороны будет использоваться профилированный металлический лист толщиной 0,7 мм.
В качестве материала для горизонтальной и вертикальной направляющей можно использовать:
- стальной уголок — 25x25x1,2 мм. Для формирования П-образной формы направляющей два уголка свариваются точечной сваркой.
- стальная труба — 50x50x1,6 мм. Для создания П-образной направляющей потребуется распилить трубу пополам.
Размер колес или роликов будет зависеть от ширины направляющей. В нашем случае ширина направляющей равна 50 мм. Поэтому в качестве роликов были выбраны полипропиленовые колеса для тележки диаметром 50 мм с болтовым креплением. Для подвеса груза будут использоваться подвесной ролик, стальной трос сечением от 4 мм, строительные карабины и стальная проволока.
Расчёт материала и подготовка инструмента
Одной профильной трубы хватит для изготовления двух направляющих
Для проведения расчётов, как и в предыдущем случае, потребуется измерить параметры проёма, притолоки и пристенка. Подробная схема измерения показана выше. После этого можно переходить к расчётам и составлению подробной схемы.
Если у вас есть опыт работ в строительстве, то подробную схему можно не прорабатывать. Достаточно обозначить основные узлы сопряжения направляющих со стеной, каркасной рамки с направляющими и т. д.
В качестве примера при расчёте материала для секционных ворот был использован проём 2,5×3 м. Рассчитаем для этого же проёма материал, необходимый для сооружения подъёмно-поворотных ворот:
- Каркасная рамка — 2,5*2 + 3*2 + 3 = 14 м. Потребуется стальная труба 40x20x2 мм длиной 14 м, включая материал для поперечной перекладины. Материал для распорок рассчитывается отдельно, но не более 2 м.
- Вертикальная направляющая — 2,5 * 2 = 5 м. Необходима стальная труба 50x50x1,6 мм длиной 6 м, включая запас или стальной уголок 25x25x1,2 длиной 12 м.
- Горизонтальная направляющая — 2,5 * 2 + 3 = 8 м. Потребуется стальная труба 50x50x1,6 м длиной 5,5 м, включая запас и стальной уголок 25x25x1,2 для поперченной распорки длиной 3 м. Если все делать из стального уголка, то общая длина материала составит не менее 14 м.
Для сооружения противовеса необходим стальной трос сечением от 4 мм длиной около 10 м, строительные карабины 2 шт, подвесные ролик 2 шт. Защитная створка будет передвигаться за счёт 4 колесиков от тележки, которые будут зафиксированы на двусторонние шпильки, приваренные к каркасу.
Из инструмента потребуется: сварочный аппарат, перфоратор, электродрель, шуруповёрт, болгарка, напильник, уровень и рулетка.
Подготовка к изготовлению ворот своими руками
Предварительный этап включает в себя выбор конструкции, разработку собственной схемы или изучение имеющейся документации и выбор готового чертежа. Это позволит определить потребность в материалах, а также подготовить необходимое оборудование и инструменты.
Выбор проектного решения и разработка чертежа по имеющимся размерам
Определяясь с конструктивным исполнением подъёмного ограждения, используйте проверенное техническое решение — рычажный механизм с шарнирным креплением.
Можно самостоятельно разработать эскиз будущей конструкции.
Типовой эскиз поможет выполнить привязку конструкции к размерам вашего гаража
Если навыки проектирования отсутствуют, целесообразно использовать готовую документацию.
По готовому чертежу вам будет проще изготовить необходимые детали ворот
Изучив документацию, следует проставить на ней фактические размеры гаража. Это позволит определить потребность в материалах.
Советы по выбору материалов
При выборе материалов обратите внимание на их прочность и пожаробезопасность. Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:
Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:
Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:
- металлическую трубу прямоугольного сечения размером 6х12 см с толщиной стенки 3–4 мм, необходимую для изготовления рамы;
деревянные брусья сечением 8х12 см, из которых можно сделать коробку, если у вас нет стальной прямоугольной трубы;
- металлические штыри и кронштейны, необходимые для крепления рамы ворот к проёму;
- комплект стальных швеллеров №8 или 10, а также уголков 4х4 см, используемых для складных шарнирных элементов и направляющих планок;
стальную трубу квадратного сечения со стороной 4 см для сборки каркаса ворот;
- компенсационные пружины из проволоки диаметром 3 см для приводного механизма;
- резиновый уплотнитель, позволяющий компенсировать зазоры по периметру конструкции;
- стальные листы толщиной 3 мм, дощатые щиты или сэндвич-панели, необходимые для зашивки полотна ворот;
комплект оборудования для сборки электрического привода, если запланировано оснащение автоматикой;
- пластиковые панели или декоративные отделочные материалы, позволяющие выполнить облицовку с внешней стороны;
- утеплитель — минеральную вату, пенопласт или пенополистирол.
Все материалы следует предварительно разрезать на заготовки, соответствующие требованиям проектной документации.
Необходимые инструменты
В процессе работы понадобятся следующие инструменты и электрическое оборудование:
- рулетка длиной 5 метров, строительный уровень;
- комплект гаечных ключей и набор различных отвёрток;
- электрическая дрель в комплекте со свёрлами;
- болгарка с отрезным кругом диаметром 180 мм;
- аппарат для электрической сварки.
Стандартный комплект электрического оборудования и слесарных инструментов позволит самостоятельно осуществить изготовление подъёмных ворот.
Подъемно – поворотные ворота
Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража.
Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька.
Здесь возможно устройство подъемного механизма в двух вариантах:
- С помощью пружин,
- С использованием противовесов.
Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма.
Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню.
Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые.
Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта.
Достоинства подъемно – поворотных гаражных ворот:
- Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
- При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
- Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
- Возможно оснащение автоматической системой открывания.
К недостаткам таких ворот можно отнести:
- Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки.
- В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
- Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
- После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.
На что обратить внимание при выборе подъемно-поворотных ворот
Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить
Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя
Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя.
А во-вторых, приводка деталей и характеристики комплектующих будут не самые лучшие для длительной эксплуатации. Конечно же, наличие автоматической системы открывания существенно удорожает изделие – вот здесь, если есть такая необходимость, в принципе, можно сэкономить, хотя комфорт в использовании от автоматики существенный.
Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции. Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем
Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.
Сборка секций ворот
Переходим к сборке секций
Полотно ворот собирают, устанавливая секции в вертикальные направляющие, зафиксированные в проёме. Для выполнения задачи потребуются:
- петли;
- крепёжные элементы;
- секции.
Этапы работ:
- Выравнивают пол между стенками проёма. Отклонения по горизонтали не должны превышать 5 мм.
- Устанавливают первую секцию на пол.
- К выставленной секции крепят петли и ролики. Ролики заводят в пазы направляющих.
- К нижнему торцу первой секции крепят нижние ролики.
- Над первой устанавливают вторую секцию и соединяют эти детали петлями.
- Устанавливают ролики для второй секции.
- Продолжают набор ламелей до тех пор, пока полотно ворот не будет готово.
Виды гаражных ворот
Как правило, загородные коттеджи состоят не только из самого дома, но и из подсобных помещений, к примеру, гаража. Принцип его сооружения за последние годы существенно поменялся. В прошлом основной функцией такого помещения была защита от дождя и снега, поэтому представляло оно простую коробку. Но на сегодняшний день гараж является полноценным сооружением из кирпича, крыши и ворот. Он эффективно защищает автомобиль не только от погодных условий, но и от воров.
Установите секционные ворота в своем гараже
Существует несколько видов гаражных ворот:
- откатные;
- секционные;
- роллетные;
- подъемно-поворотные;
- другие разновидности.
Каждый вариант имеет свои преимущества и недостатки. Но любой из них популярный среди владельцев загородных коттеджей. Такие конструкции имеют эстетическую привлекательность. Одни из них можно сделать полностью своими руками, а другие возможно вмонтировать только в готовом виде.
Но если есть определённый опыт работ, то самостоятельное создание не будет таким сложным. Конструкция состоит из сэндвич-панелей, которые соединяются петлями и открываются с помощью тросов. Тросы крепятся на ролики и барабаны. Такая конструкция движет полотно вверх и вниз по направляющим.
Сэндвич-панели изготавливаются в заводских условиях и состоят из оцинкованных листов, между которыми есть уплотнительная пена. В качестве уплотнителя может выступать полиуретан или полиэстер.
В данном видео рассмотрим как сделать секционные ворота своими руками:
