Как подключить варочную панель к однофазной и трехфазной сети

Процесс подключения

Подключить современную варочную панель к электросети 220V может каждый человек, обладающий элементарными навыками электромонтажных работ. Все работы под напряжением выполняются только в перчатках из диэлектрика, стоя на резиновом коврике в обуви на кожаной (резиновой) подошве. Нельзя выполнять работы, когда человек находится дома один. При поражении электрическим током второй человек сможет обесточить сеть, оказать первую доврачебную помощь или вызвать бригаду скорой помощи. При выполнении монтажных работ, связанных с модернизацией бытовой электрической сети 220V, необходимо помнить, что от неукоснительного соблюдения правил техники безопасности и ПУЭ зависит не только успешное окончание работ, но и здоровье и даже жизнь.

На работающем магнетроне варочной панели присутствует опасное для жизни высокое напряжение – 4000V. Приближаться к работающему магнетрону ближе 50 сантиметров или проверять его работоспособность «на искру» при помощи карандаша или пальца опасно для жизни. Подключение варочной панели начинается с установки специальной трехконтактной (при однофазном подключении) или пятиконтактной (при трехфазном подключении) электрической розетки и вилки. Розетка крепится к поверхности при помощи шурупов. При установке розетки на деревянной поверхности под нее необходимо подложить специальную прокладку из огнестойкого материала. Нельзя устанавливать розетку в непосредственной близости возле раковины, потому что на электрические контакты могут случайно попасть брызги воды из водопроводного крана.

Выполнив подключение фазного и нулевого провода, необходимо подсоединить земляную шину (корпус распределительного щита) к боковым ламелям розетки. Без подключения заземления пользоваться индукционной варочной поверхностью категорически запрещается, это может привести к поражению электрическим током. Рассмотрим процесс подключения индукционной варочной панели к электрической сети пошагово:

приобретаем электрический кабель необходимой длины, соединяющий штепсельную вилку с индукционной варочной поверхностью;
снимаем крышку с отсека питания, вывинчивая винт с помощью отвертки;
подсоединяем шнур питания к штепсельной вилке, обращая внимание на подключение жилы заземления (желто-зеленого цвета);
удаляем защитную пластину, прикрывающую контакты;
подсоединяем шнур от штепсельной вилки к колодке питания панели, соблюдая цвет изоляции (синий и коричневый – это фаза и ноль, желтый с зеленым – заземление), между фазными клеммами ставим перемычку и крепко зажимаем ее болтами;
затягиваем клеммы кабеля на колодке питания;
проверяем монтаж и производим включение панели при помощи сенсорных кнопок или касанием тачскрина сервисного дисплея.

При подключении защитного реле и дифференциального автомата необходимо соблюдать правильную полярность (по маркировке выводов устройств и цвету проводов). При завинчивании клемм в разъемах не следует прилагать избыточных усилий, это может привести к срыву резьбы или разрушению контакта. Стандартными видами разводки фаз в квартире является однофазная и трехфазная схема. Двухфазная схема встречается достаточно редко и по этой причине вызывает наибольшее количество вопросов. Если внутренняя проводка в квартире выполнена в 4 провода, то при подключении нужно соединить соответствующие цвета. Черный и коричневый – фаза 0 и фаза 1, голубой – нулевой провод, желтый с зеленым – земляная шина.

Наиболее распространенный (стандартный) вариант – трехфазное подключение. Нулевой провод нужно подсоединить вверху, землю – внизу, фазы – посередине. Симметричное расположение цветов повторяется в розетке. Если колодка для подключения индукционной варочной панели рассчитана на 4 провода, то один контакт (любой) не используется ни на колодке питания ни в розетке. При однофазном подключении выполняются следующие действия:

  • соединяются вместе три фазных провода (L1, L2, L3);
  • соединяются вместе два нулевых провода (N1, N2);
  • зеленый провод подсоединяется к «земляной шине».

Пошаговая инструкция по подключению варочной панели

Различные производители немного меняют внешний вид своих изделий, добавляют функции, расширяют возможности управления, используют новые материалы изготовления и вносят иные модернизации. Но принципы функционирования и подключения остаются неизменными. Рассмотрим пример подключения устройства к однофазной сети, такие ситуации встречаются довольно часто и имеют свои технологические особенности.

Выбор розетки и вилки для варочной панели

Если вы не отличаете фазу от нуля, то никогда не беритесь за какие-либо работы с электрическими бытовыми приборами.

Шаг 1. Купите недостающие кабели и арматуру. Агрегаты мощностью до 3,5 кВт подключаются трехжильным кабелем ВВГ-П 3×2,5 (сечение жил 2,5 мм2), розетка минимум на 16 А, наличие заземляющего контакта обязательно. Надо иметь подключенный контакт, а не отрезок никуда не присоединенного кабеля. Если производитель не предоставляет в комплекте присоединительный провод, то надо купить кабель ПВС 3×2,5 и вилку не менее 16 А.

Заранее нужно купить все необходимое для подключения

Совет, кстати, относится и к электрическим проводам из этих стран. Они не выдерживают нормативных значений по диаметру токопроводящих жил, причем отклонения всегда в сторону уменьшения. На погонном метре кабеля с заявленным сечением 2,5 мм2 есть участки с площадью 2,0 мм2. Неопытные пользователи доверяют надписям на изоляции и подключают мощные приборы – кабель не выдерживает, перегревается и перегорает. Последствия могут быть очень неприятными.

У недобросовестных производителей сечение кабеля не всегда соответствует заявленным значениям

Есть два выхода из такой ситуации.

Выбирать сечение кабеля с запасом. К примеру, если расчеты показывают необходимое сечение 2,5 мм2, то надо покупать токопроводящие жилы сечением 3,0 мм2. Появляется надежда, что минимальное фактическое сечение не будет ниже расчетного. Но в этом случае повышается стоимость кабеля.

Использовать только товары ответственных производителей. Они обойдутся дороже, но это лишь на первый взгляд убыточно

Если принимать во внимание сумму возможных потерь из-за некачественного кабеля, то их применение вполне оправдано. Кабель лучше выбирать с запасом по мощности

Кабель лучше выбирать с запасом по мощности

Шаг 2. Проштробите канавку от подачи напряжения из домашнего распределительного щитка до места установки розетки. Подключать устройства к ближайшей распределительной коробке запрещается по двум причинам. Первая – существующий кабель установлен без достаточного запаса по мощности и не выдержит дополнительную нагрузку. Мы уже упоминали, что варочная панель может требовать до 10 кВт, это часто превышает суммарную мощность всех потребителей электрической энергии в квартире. Вторая – к устройству надо присоединять собственную арматуру.

Кабель должен проходить в отдельной штробе

В канавку монтируется кабель ВВГ-П 3×2,5. Розетка ставится немного ниже уровня панели или духового шкафа. В противном случае потоки горячего воздуха могут критически повышать температуру нагрева деталей.

Шаг 3. Присоедините провода к дифавтомату. Согласно действующим нормативным правилам коричневый провод надо прикручивать к нижней клемме под маркировкой «2», провод синего цвета к клемме «N», а желтый с зелеными полосами к шине заземления

Обращайте внимание на рекомендованный алгоритм подключения, несоблюдение правил становится причиной выхода оборудования из строя или поражения пользователей электрическим током. После монтажа кабеля можно заделать штробу и выполнить финишные работы по отделке поверхности стен. Порядок подключения проводов к дифавтомату

Порядок подключения проводов к дифавтомату

Шаг 4. Очистите кабели от изоляции в распределительной коробке. К боковым клеммам прикручивайте коричневую и синюю жилы (фазу и ноль), а к центральной желтую с зеленой полоской (заземление). Закройте коробку крышкой.

Схема подключения к розетке

Шаг 5. Подключите вилку соединительного провода панели. Для этого предварительно разберите ее, снимите корпус и достаньте клеммы.

Вилку разбирают, чтобы подключить провод

Шаг 6. Пропустите провод в отверстие корпуса, удалите защиту оболочек и изоляцию проводов. Далее по схеме: коричневый и синий присоедините к боковым клеммам, а желто-зеленый к верхней центральной.

Перед подключением провода опрессовывают

Схема подключения розетки и вилки варочной панели

После соединения всех контактов зафиксируйте провод в специально предусмотренной нише и соберите вилку. Теперь остался последний этап – присоединение корпуса варочной панели.

Подключение панели без вилки

Нюансы подключения встраиваемых кухонных плит разного типа

Встраиваемая варочная поверхность, в том числе и газовая, подключается к отдельно выделенной электролинии с заземлением и розеткой, выдерживающей ток в пределах 32-40 A. Используемый кабель должен иметь три медных жилы с сечением не менее 4 мм2. В городских квартирах в основном используются газовые или комбинированные варочные поверхности. Индукционные или ТЭНовые панели, как правило, устанавливают в домах, где нет возможности подключения к газовой магистрали.

Шкаф для варочной панели, в котором, вместо духового шкафа, предусмотрены ящики

Подключение электрической плиты

При наличии даже минимальных знаний в электротехнике и соблюдении техники безопасности самостоятельное подключение варочной поверхности не составит труда. Прежде чем встраивать технику, необходимо вначале разметить столешницу, выполнить подведение отдельной электролинии с заземлением и только потом приступать к монтажу и присоединению к сети. В инструкции, которая идёт в комплекте с бытовой техникой, имеется схема, как подключить варочную панель к электросети.

Врезная двухконфорочная электроплита

Предлагаем вашему вниманию видеоролик, как установить варочную поверхность в столешницу.

Watch this video on YouTube

электрические варочные панели

Как подключить индукционную варочную панель

Принцип подключения индукционной варочной поверхности практически не отличается от монтажа обычной электрической модели. Предлагаем пошаговую инструкцию по установке данного типа кухонной бытовой техники. Для начала нужно подготовить все необходимые инструменты:

  1. Рулетка, линейка, угольник.
  2. Электродрель или шуруповёрт со сверлом Æ 10 мм.
  3. Электролобзик.
  4. Монтажный шприц с силиконом.
  5. Кабель.
  6. Вилка.
  7. Плоскогубцы, бокорезы.
  8. Набор отвёрток и гаечных ключей.
  9. Нож.

Инструменты, необходимые для установки варочной поверхности

Сначала размечаем столешницу в соответствии с размерами, указанными в инструкции к варочной панели. Затем просверливаем четыре отверстия по углам и с помощью электролобзика вырезаем проём. Края спила хорошо смазываем силиконом, чтобы предотвратить разбухание в случае попадания влаги.

Разметка столешницы для врезки варочной поверхности на примере индукционной плиты ELECTROLUX EHL 98840 FG (EHL98840FG)

После того как вырез сделан, поверхность спила рекомендуется хорошо обработать герметиком, чтобы столешница не разбухла от возможного попадания влаги

Рассмотрим более подробно эту процедуру. В первую очередь необходимо провести отдельную электролинию от щита и сделать подрозетник.

ИллюстрацияОписание действия
Высота розетки от поверхности пола не должна превышать 900 мм. При невозможности сделать скрытую проводку кабель можно проложить в специальном монтажном коробе.
Кабель от варочной поверхности выводим в электрощиток и подключаем к отдельному автомату и контуру заземления.
Устанавливаем подрозетник и зачищаем концы проводов.
Вставляем зачищенные провода в клеммы розетки и зажимаем контакты.
Устанавливаем розетку в подрозетник.
Аналогичным способом подключаем вилку варочной поверхности. Соблюдаем парность проводов, т.е. если коричневый провод («фаза») на розетке подключён слева, а синий («ноль») справа, то и на вилке должно соблюдаться такое же расположение.

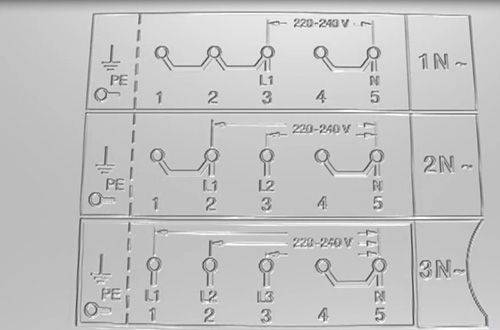

Поскольку мы подключаем варочную панель к однофазной сети на 220 В, то выбираем верхнюю схему, выгравированную на поверхности прибора.
При помощи медных или латунных перемычек, идущих в комплекте с панелью, соединяем между собой контакты 1, 2 и 3 – «фаза» и 4, 5 – «ноль». Подключаем провода к клеммам в соответствии с цветовым обозначением.
Закрываем клеммную коробку на варочной поверхности.
Устанавливаем варочную поверхность в вырез, подаём питание и проверяем работу прибора. На этом установку и подключение варочной панели можно считать завершёнными.

индукционные варочные панели

Подключение газовой варочной панели

При разметке выреза под газовую бытовую технику следует учитывать, что от стены до края прибора должно быть не менее 55 мм. Врезка в столешницу шкафа для варочной поверхности происходит точно так же, как и в вышеописанных случаях. Подключение к газовой трубе должен проводить сотрудник соответствующей службы, если, конечно, вы не хотите платить впоследствии солидный штраф и получить предписание о демонтаже. А вот электрическую часть можно выполнить самостоятельно.

Встроенная газовая панельгазовые варочные панели

Подключение варочной панели к электрической сети своими руками

Итак, если вы решили своими руками подключить такой электроприбор, как варочная панель, внимательно изучите нижеследующие инструкции. Они предполагают, что в сети уже организована соответствующая разводка кабелей, установлены защитные автоматы и силовая розетка. В случае принятия решения о подключении бытовой техники для пищеприготовления непосредственно к электрической сети, минуя штепсельное соединение вилки и розетки, один из концов проводника подсоединяется не к вилке, а сразу на выходы защитного автомата.

Подключение варочной панели к однофазной электрической сети

Если ваше жилище обеспечивается электрической энергией посредством сети с напряжением 220 В и одной фазой, то для подключения индукционной варочной панели рекомендуем вам воспользоваться приведенным ниже алгоритмом.

  1. Подготавливаем кабель. Его длина должна соответствовать расстоянию от места установки варочной панели до силовой розетки с учетом небольшого запаса на возможные манипуляции. С концов кабеля снимается слой верхней изоляции, затем от изоляции освобождаются и окончания жил кабеля. Т.к. провода многожильные, целесообразно их обжать либо пропаять.
  2. К одному концу проводника подсоединяется штепсельная вилка. Заземляющая жила подключается к верхнему ее контакту, а к нижним – фазная и нулевая жилы.
  3. Варочная панель может иметь на выходе четыре (два фазных, один нулевой и один заземляющий), или шесть (три фазных, два нулевых и один заземляющий) контактов. С подключением варочной панели, имеющей 4 провода на выходе вы можете столкнуться, если приобрели технику фирмы Electrolux. Обычно возможные схемы подключения варочной панели к электрической сети изображены на ней самой непосредственно рядом с выходами контактов. Но, в общем-то, несложно разобраться самостоятельно в том, что при подключении данного энергоприемника к однофазной сети несколько контактов одинакового назначения необходимо соединить специальными перемычками, которые обычно идут в комплекте с варочной панелью (в случае отсутствия перемычек в комплектации их можно изготовить из кусочков провода).
  4. Далее можно осуществить подключение объединенных перемычкой фазных контактов варочной панели к другому концу фазного провода. Соответственно, нулевой выход соединяем с нулем проводника, а заземляющий – с землей проводника.
  5. Подсоединенный к варочной панели кабель закрепляем на ее корпусе специально предусмотренной для этого фиксирующей скобой. Это предотвратит лишние механические воздействия на места соединения проводников.

Подключение варочной панели к трехфазной электрической сети

Подключение варочной панели к трехфазной сети имеет некоторые отличия от подключения к однофазной. Алгоритм его будет следующим.

  1. Подготавливаем многожильный кабель по аналогии с пунктом из предыдущего раздела.
  2. Соединяем провод с вилкой. В случае с устройствами, предназначенными для трехфазной сети, нулевой проводник подключается к верхнему контакту вилки, заземляющий – к нижнему, а к центральным контактам подсоединяются фазные провода.
  3. Если варочная панель имеет шесть выводов, то два из них, которые являются нулевыми, объединяются специальной перемычкой. Далее все выходы соединяются с соответствующими жилами кабеля, к которому мы подсоединили штепсельную вилку. Если варочная панель имеет только четыре вывода, одну из фаз кабеля мы попросту не используем.
  4. Закрепляем кабель на корпусе варочной панели скобой-фиксатором.

Важно! Изложенные в данной статье алгоритмы монтажа применимы и для других электроприборов. Они так же помогут вам решить вопросы, как подключить электроплиту самостоятельно или как подключить духовой шкаф к электричеству. Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи

Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи. Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными.

Какие разъемы использовать для печи

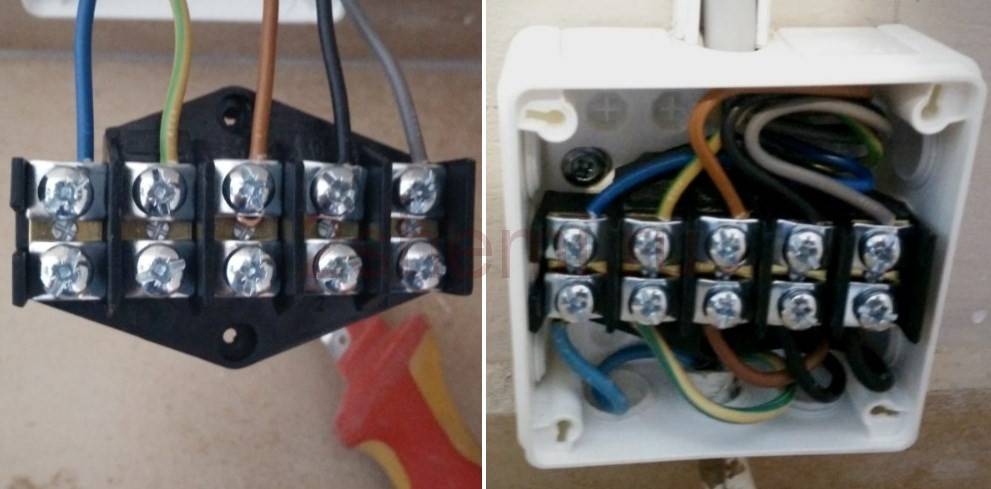

Чтобы сохранить как можно больше места и не заполнять коробку проводами, она должна быть не менее 10x10x5 см. Нет необходимости экономить место, потому что блок будет прикрыт кухонной мебелью.

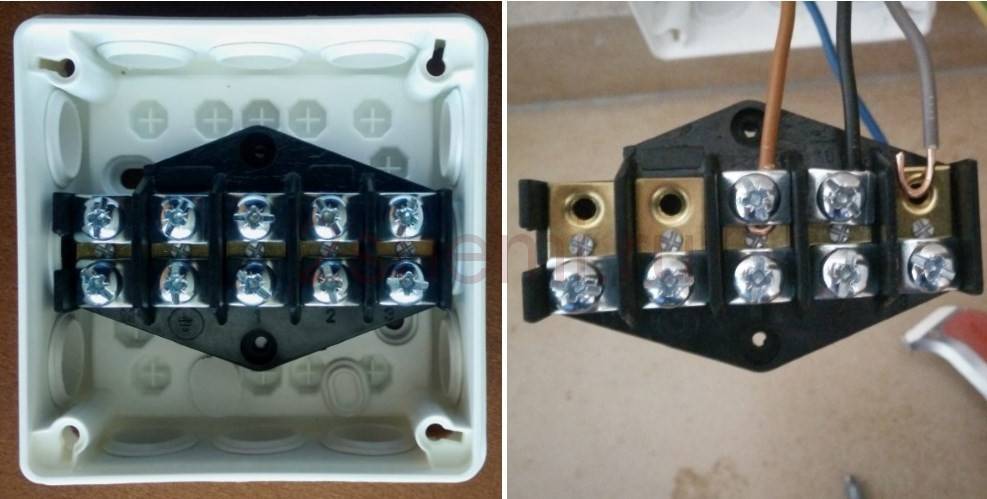

Чтоб провода не натягивались, лучше сделать петли на концах проводов (рисунок справа) при подключении. Как видите на приведенных выше рисунках, использована специальная клеммная колодка с винтовыми клеммами для трехфазных проводников, нейтрального и защитного проводника. Её преимуществом является то, что после открытия крышки можно увидеть все что в ней связано.

Номинальный ток, то есть максимальный ток который может протекать через каждый терминал в течение длительного времени, для однофазной сети должен быть на уровне от 32 А.

Подключение варочной панели к электросети

Панели, которые интегрируются в столешницы, постепенно вытесняются отдельностоящими аналогами. Это связано с тем, что они обладают широким набором функций и являются более экономичными.

Выполнить самостоятельно подключение варочной панели к электросети можно с помощью соответствующей инструкции.

Перед тем как приступить к монтажу прибора, рекомендуется ознакомиться с правилами по технике безопасности и основными нюансами работы.

Особенности подключения варочной панели к электросети

Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила, которые следует соблюдать.

Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².

Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.

Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты.

Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе.

Через нее производится разводка к нагревательным зонам.

Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.

Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.

Как правильно подобрать кабель для электроплиты: рекомендации

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать

Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:. Электрический кабель для подключения встраиваемой варочной поверхности к сети. Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора.

Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам.

Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм²

При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода

Оба эти варианта подходят для подключения варочного устройства

Оба эти варианта подходят для подключения варочного устройства.

Подключение варочной панели в теории

На сегодняшний день существует много изготовителей варочных панелей. Практически каждое устройство имеет одинаковое подключение. Варочная панель встраиваемого типа подключается к отдельной линии с розеткой. Эта линия способна выдержать ток от 30 до 40 А. Варочная панель также должна иметь заземление. Провод, который будет подведен к варочной панели, обязательно должен иметь три медных провода и сечение в 4 мм.

Розетка для подключения варочной панели может быть двух видов:

С тремя контактами:

С четырьмя контактами:

Подключение варочной панели к электросети самостоятельно не составит для вас никакого труда. Но если вы решите проводить подключение напрямую, тогда вам могут потребоваться определенные знания. Например, если от вашей варочной панели отходит провод, который имеет 4 жилы, а со стены выходит кабель с тремя жилами. Это может означать, что вашей варочной панели необходимо подключение из двух фаз, а в квартире имеется только одна фаза.

Подключение варочной панели bosch к электросети в этом случае будет происходить следующим образом. Коричневый и черный провод из кабеля нужно скрутить вместе. Затем их следует подключить их к фазному проводу вашей электросети. Синий провод вам следует подключить к нулевому проводу питания. Желтый провод подключается к защитному проводу в линии питания. Иногда вы можете встретить ситуацию, когда все провода будут иметь один цвет.

В этом случае с помощью мультимера, вам потребуется определить какой из проводов будет нулем, а какой фазой.

Если ваша варочная панель уже имеет вилку, тогда ее все равно необходимо разобрать. Дело в том, что иногда соединения проводом могут не совпадать с проводами в розетке.
