Самостоятельное подключение электроплиты к сети 220 В, 380 В

Самостоятельное подключение электроплиты к сети 220 В, 380 В

Схема и способы подключения

Схема подключения электроплиты

Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать

Электрические параметры и номиналы автоматов защиты

Как выяснили, в электрощитке должны стоять отдельные УЗО и защитный автомат. Через них подается фаза на розетку. Это пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.

С другой стороны, полностью все конфорки и духовку, да еще на полную мощность, может и никогда и не включите, а более мощные автоматы стоят прилично дороже. Тут уж выбирать вам.

Провод и его параметры

В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Таблица выбора сечения проводников

При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Как подключить электроплиту к сети 220 В

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

Лучше проводники оконечить контактными пластинками

Установка вилки

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Подключение провода к электроплите

Как определить фазу в установленной розетке

Землю определить еще проще: это контакт вверху или внизу.

Подключение к трехфазной сети 380 В

В этом случае покупаются автомат и УЗО для трехфазной сети, провода должны быть пятижильные (сечение определяется по той же таблице, только значение смотреть надо в графе 380 В). Вилка и розетка тоже должны иметь по пять контактов.

Схема подключения электроплиты к трехфазной сети

Схема и способы подключения

Электрические бытовые плиты — мощное оборудование, потребляемый ими ток порядка 40-50 А. Это значит, что подключить электроплиту необходимо на выделенную линию электропитания. Она должна запитываться напрямую от квартирного или домового щитка. Питание подается через УЗО и защитный автомат. Сама плита может подключаться через розетку и вилку (специальные силовые), клеммную коробку. Также линия от автомата может напрямую заводиться на клеммы ввода на задней стенке.

Схема подключения электроплиты

Более надежное соединение — напрямую на входные клеммы плиты. В этом случае имеется минимальное число точек контакта, что повышает надежность. Но такой способ не совсем удобный: отключать электропитание можно только автоматом. Примерно такая же проблема и при использовании клеммной коробки, с той лишь разницей, что точек соединения больше.

Чаще всего используют подключение при помощи розетки и вилки. Это более удобно и привычно. Так как оборудование мощное, используют не обычные бытовые устройства, а специальные, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки.

Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать

Тонкости выбора

Разбираясь в вопросе, как выбрать розетку для электроплиты, необходимо учесть, что сегодня это трёхфазная силовая розетка, обладающая заземлением соответствующего уровня

Кроме этого, важно учитывать, какая именно плита подключается – поверхность для варки или духовка для выпечки

Кроме этого, кухонные девайсы обладают множеством металлических комплектующих, являющихся отличными проводниками и, при неблагоприятном исходе событий, наносящих вред пользователю. Чтобы этого не произошло, нужно иметь установку с достаточной мощности заземлением. В оборудовании, созданном для эксплуатации на кухне, вилка для электроплиты обустроена отдельным штыревым элементом

Важно учитывать, что это не трёхштырьковая вилка, а трёхфазная с нулевым элементом

Как установить своими руками?

Все вышеупомянутые варианты приводятся для сети на 220 Вольт, имеющей одну фазу. Для осуществления подключения, как уже говорилось, потребуется иметь 3-жильный кабель, 3-контактные розетки силового типа и вилку с номинальным токовым параметром не меньше 32 ампер. Подключение плит разнообразных производителей не будет отличаться друг от друга практически ничем. Теперь перейдем непосредственно к процессу монтажа рассматриваемой техники. Сначала подобранный провод для подключения нужно присоединить к устройству. Сзади, в нижней части, присутствует клеммный ящик, куда обычно выведены проводники. Рядом должны быть планы для подключения разнообразных сетей.

Если речь идет о решении на 220 Вольт, то потребуется самая крайняя с правой стороны схема. Согласно этой схеме, на технике должны быть присоединены друг к другу перемычкой контакты с цифрами 1-3 – это фаза. Обычно это проводник коричневого либо красного цвета. Второй – контакты 4-5, будет нейтраль либо ноль. Обычно это синий либо голубой провод. Шестым контактом будет «земля» – желто-зеленый либо зеленый кабель. Электроплиты попадают в магазин со смонтированными перемычками, но лишний раз перепроверить не помешает.

Не будет лишним обжать проводники пластинами контактного типа, после чего осуществлять подключение. Такое решение надежнее, но чаще всего их просто прикручивают вокруг прижимного болта, после чего затягивают. Следует и соблюдать цветомаркировку, ведь тогда вероятность ошибки будет меньше. Теперь необходимо подключить к проводу вилку. Все силовые штекеры являются разборными. Чтобы их разобрать, следует открутить пару болтов крепежа и демонтировать крышку с контактами.

Теперь демонтируем пленку фиксации, что придерживает провод. С кончика гибкого кабеля, где-то на 5-6 сантиметров, снимаем изоляцию, которая служит для защиты, после чего расправляем проводники и зачищаем их кончики от изоляционного материала где-то на 1,5-2 сантиметра. Кончик кабеля, что был разделан, заводим в вилочный корпус.

Распределение проводников будет важно, поэтому к вопросу их подключения необходимо отнестись с максимальным вниманием. Верхний вилочный контакт, как правило, подписан – сюда следует подключить зеленый провод – «землю». А во время подключения розетки «земля» подается на подобный разъем

А во время подключения розетки «земля» подается на подобный разъем

Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что

Важно лишь то, что во время подключения розетки фаза должна попасть на соответствующий разъем, как и ноль, иначе замыкание обеспечено

А во время подключения розетки «земля» подается на подобный разъем. Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что

Важно лишь то, что во время подключения розетки фаза должна попасть на соответствующий разъем, как и ноль, иначе замыкание обеспечено

Если вдруг плита уже была и есть розетка, то необходимо найти расположения ноля, фазы и заземления и просто подключать кабели в вилке. Легче определить все это с использованием индикатора напряжения, который присутствует в индикаторной отвертке. Пользоваться ею очень легко – достаточно поставить индикатор к предполагаемой фазе, посмотреть на диод, расположенный в устройстве. Если он активен, то напряжение присутствует и тогда – это фаза. Если он не горит, то, соответственно, напряжение отсутствует и перед нами ноль. А «земля» находится легче. Это контакт либо снизу, либо сверху.

Теперь немного следует сказать о подключении к 3-фазной сети в 380 Вольт. Если необходимо такое подключение, то обязательно надо приобрести автомат и специальное УЗО для 3-фазной сети. Провод тоже должен быть иным, а именно 5-жильным. То есть, розетка с вилкой должны иметь по 5 контактов. Сам же алгоритм подключения не отличается от описанного выше, за исключением количества кабелей. Разница будет лишь при подсоединении провода к выходным электроплиточным клеммам. Ставиться лишь 1 перемычка – на контакты с номерами 5-6, а иные будут подключаться различными проводниками.

Следует отслеживать и «землю» и «ноль». Соответствие проводниковых цветов на фазах тоже лишним не будет, так как это просто удобно при ремонте. В целом, как можно убедиться, в подключении рассматриваемых приборов к сети нет ничего сложного. Хотя в ряде случаев не будет лишним проконсультироваться со специалистом по подключению такой техники.

О том, как правильно подключить электроплиту своими руками, смотрите в следующем видео.

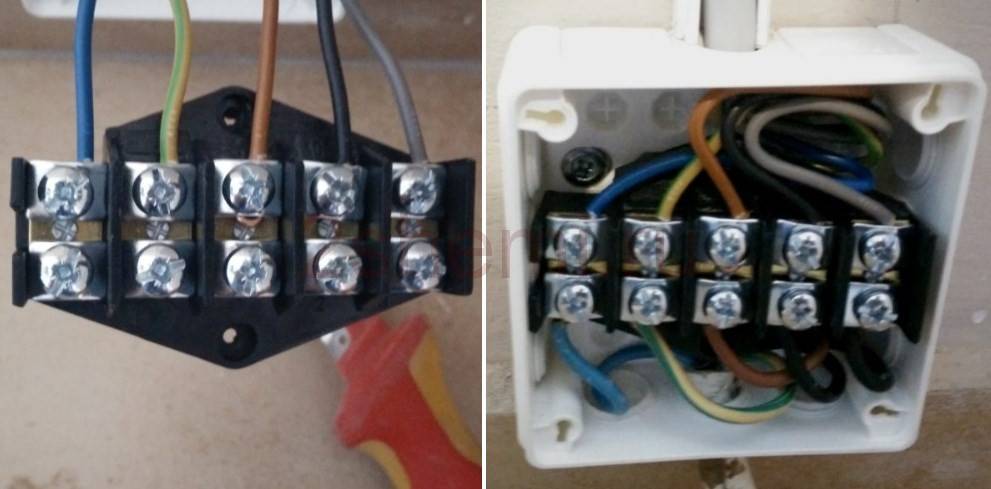

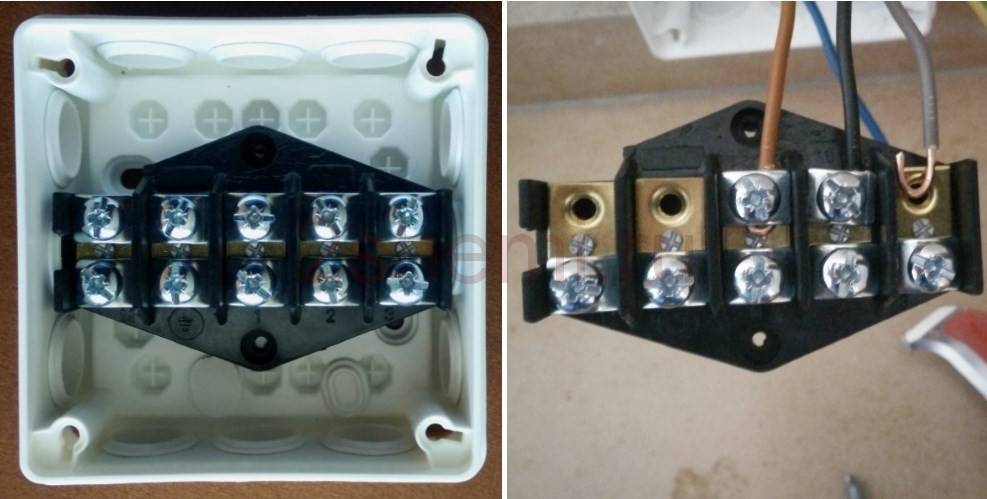

Какие разъемы использовать для печи

Чтобы сохранить как можно больше места и не заполнять коробку проводами, она должна быть не менее 10x10x5 см. Нет необходимости экономить место, потому что блок будет прикрыт кухонной мебелью.

Чтоб провода не натягивались, лучше сделать петли на концах проводов (рисунок справа) при подключении. Как видите на приведенных выше рисунках, использована специальная клеммная колодка с винтовыми клеммами для трехфазных проводников, нейтрального и защитного проводника. Её преимуществом является то, что после открытия крышки можно увидеть все что в ней связано.

Номинальный ток, то есть максимальный ток который может протекать через каждый терминал в течение длительного времени, для однофазной сети должен быть на уровне от 32 А.

Как правильно пользоваться индукционной плитой

Для того чтобы печь проработала долго и без особых проблем от пользователя потребуется только одно – в точности выполнять требования, приведённые в руководстве по эксплуатации. В этом документе, описан порядок выбора места установки модели, порядок её включения и эксплуатации.

Как подключить плиту

Основной инструмент, который потребуется для подключения устройства к сети – это отвёртка. Непосредственно для подключения потребуется приобрести определённое количество трёхжильного силового кабеля. Чаще всего используют кабель сечением от 4 до 6 кв. мм. Длины этого кабеля должно хватить до места подключения панели. Как правило, в комплект поставки входит 4-х жильный кабель. 2 жилы, коричневого и чёрного цвета – это фазы, жила синего цвета – «0», и жёлто-зелёный провод – земля. Концы проводов необходимо зачистить. На тыльной стороне изделия расположена гребёнка, в которую устанавливают зачищенные провода. Свободный конец необходимо подключить в домовую электрическую сеть.

Как включить индукционную плиту

Итак, панель включена в сеть. После окончания этого процесса некоторые модели сигнализируют о том, что всё протекает в штатном режиме, и панель можно включать.

На панели управлении, как правило, существует кнопка «старт/стоп», нажатие на которую, приведёт к включению устройства.

Включение и основы эксплуатации.

Перед началом работы, имеет смысл очистить поверхность от остатков упаковки и следов клеящих веществ, которые могли остаться после производства. Кстати, в первые минуты эксплуатации может запахнуть жжёной резиной. Но особо волноваться не стоит, этот неприятный дух скоро удалится.

Включение варочных зон.

Для каждой отдельной зоны, на панели управления предусмотрены отдельные кнопки, кроме этого, в некоторых моделях предусмотрены отдельные регуляторы. Мощность устанавливается от 0 до 9.

В инструкции по эксплуатации детально описано, какие режимы мощности оптимальны для кипячения, а какие для подогрева или непосредственной готовки.

Как правильно выключать индукционную панель

После окончания приготовления пищи, необходимо отключить панель. Для этого можно нажать кнопку «старт/стоп» или подождать определённое время, по истечении которого панель сама перейдёт в режим ожидания.

Однофазная сеть 220 В

Этот случай относится в основном к квартирам, в которых хозяин решил, что во время ремонта или просто так стоит установить индукционную варочную панель вместо классической газовой плиты. Причём тут ремонт? Конечно это не является необходимым условием, но в большинстве случаев сеть 220 В не готова принять такой энергоемкий потребитель, и потребуется проложить дополнительный кабель от распределительного устройства до индукционной варочной панели и немного модернизировать распределительный щит.

  1. Во-первых, для индукционки должен использоваться отдельный кабель идущий от распределительного устройства, предназначенный только для этого дела.
  2. Во-вторых, кабель должен иметь поперечное сечение, адаптированное к мощности платы.

В инструкциях для некоторых плит написано, что защита должна быть не менее 30 A и кабель с поперечным сечением 4 мм2. Однако для повышения безопасности проводки лучше использовать защиту 25 A (например, переключатель B25).

Перейдем к вариантам подключения плиты. Следующие схемы подготовлены на основе методов подключения для отдельных моделей, выбранных изготовителем. Перед подключением своей модели всегда проверяйте инструкцию.

Соединение плиты с выходящим кабелем

В этом случае плита представляет собой закрытую коробку из которой выведен кабель, чаще всего 5-проводной. Наиболее распространенными являются:

  • Проводники черного и коричневого цвета — фаза
  • Синие и серые провода — нейтральные
  • Желто-зеленый провод — защитный

Читать также: Какой металл можно расплавить в кипящей воде

Примеры чертежей из инструкции от индукционной панели смотрите выше.

Когда шнур питания имеет неподходящее поперечное сечение

Если шнур питания имеет поперечное сечение 2,5 мм2, его необходимо защитить с помощью переключателя с меньшим номинальным током, например B16. В этом случае стоит покупать индукционную варочную плиту с ограниченным потреблением энергии, чтобы выключатель максимального тока не срабатывал при использовании 3-х или 4-х полей нагрева.

Однако не каждая индукционная плита, когда вы подключаете ее к однофазной слабой проводке, автоматически уменьшает потребление энергии. Если производитель не включил такую информацию в руководство по эксплуатации, следует предположить что если 4 конфорки будут включены в максимальный уровень нагрева, индукционная панель будет потреблять около 7200 Вт энергии суммарно.

Подключение плиты с зажимами вместо проводов

Если модель плиты имеет терминал с клеммами, расположенный в нижней части вместо проводов, его можно напрямую подключить к соединительной коробке.

Оформление разрешительной документации

Выбирая тип ввода, необходимо убедиться в технической возможности трехфазного подключения. Если технически это осуществимо, следует обратиться в ближайшую электроснабжающую организацию, за получением технических условий. При этом потребуются следующие документы:

  • заявка на подключение;
  • план участка, с расположением энергоприемников, или проект электроснабжения;
  • документы, подтверждающие право собственности на дом (участок);
  • разрешение на строительство, если технологическое подключение осуществляется на этапе строительства;
  • доверенность, если документы подает представитель заказчика.

Энергоснабжающая организация выдает технические условия, которые должны быть выполнены домовладельцем. В границах участка, работы выполняются самостоятельно, или за собственные средства, за его границами – сетевой компанией. После выполнения работ, указанных в техусловиях, представитель энергоснабжающей компании проводит осмотр и подключение дома к электросетям. Факт подключения подтверждается актом о его выполнении. Соответствующим актом разделяется и эксплуатационная ответственность сторон. Заключение (или изменение) договора энергоснабжения, завершает юридическую процедуру.

Виды силовых розеток

Разъемы классифицируют по ряду признаков, в том числе:

  • по способу установки;
  • по стойкости к внешним факторам;
  • по предназначению;
  • по сроку эксплуатации.

Способ установки

Исходя из типа установки, силовые розетки подразделяют на открытые и закрытые. Открытые разъемы используют в открытой проводке и ставят прямо на стене в виде накладки. Чаще всего открытую электропроводку применяют в деревянных строениях, лоджиях, на улицах, во влажных помещениях (санузлы, кухни, предбанники и т.п.).

Устойчивость к воздействию внешних факторов

Способность противостоять внешним воздействиям определяется по маркировке, указанной на изделии. В маркировку входит буквенный код — IP (сокращенно — Ingress Protection, или в переводе на русский язык — степень защиты от проникновения), а также 2 цифры.

Первая цифра в маркировке указывает на степень защищенности от частиц разнообразной величины. Чем больше цифра, тем выше уровень защиты (0 — нулевая защита, 6 — непроницаемость для пыли).

Вторая цифра обозначает защищенность от влаги. Цифры начинаются с нуля (отсутствие влагозащиты) и заканчиваются восьмеркой (длительное пребывание под водой).

Разновидность и предназначение

Существуют такие виды розеток, отличающиеся по предназначению:

  1. Разъем без заземления. Это наиболее простой в техническом отношении вид силовых розеток для подключения электроплит. Используется вместе с вилкой без защитного заземления.
  2. Розетка, оснащенная заземлением. Помимо отверстий под штырьки, такой разъем оснащен штекером-штырем типа F (CEE 7/5). Также существуют варианты с боковыми контактами (CEE 7/4). Подобное устройство позволяет соединение с заземлительными контактами еще до касания штекеров вилки с силовыми контактами.
  3. Разъемы со шторками защиты. На таких моделях отверстия под силовые контакты перекрыты пластинками из пластика. Шторки открываются лишь в случае, если штырьки вилки одновременно касаются обоих контактов.
  4. Розетка с выталкивателем. В корпусе устройства имеется выталкивающее приспособление, срабатывающее при нажатии на кнопку.
  5. Разъем с таймером. Основное достоинство этой функции — программирование устройства по времени подключения и отключения контактов.
  6. Разъемы с УЗО (устройство защитного отключения). Модели этого типа полезны на участках, где присутствуют значительные риски, связанные с безопасностью.

Эксплуатационные сроки

Длительность функционирования и надежность контактов зависят от заданного производителем максимального количества циклов включения-выключения. Если изделие качественное, оно способно выдерживать 100 тысяч и более циклов.

Важное значение имеют следующие факторы:

  1. Пружинный механизм контактов. Оптимально, если механизм имеет две контактные лапки.
  2. Тип зажима. Устройства оснащаются двойной или быстрозажимной конструкцией. Последний вариант специалисты считают более простым в установке (однако и стоит он дороже).
  3. Диаметр отверстия для вилки. Евростандарты подразумевают диаметр, равный 4,8 миллиметра. Стандарты, принятые в постсоветских странах, предусматривают 4-миллиметровый диаметр. Дистанция между токоведущими контактами вилки тоже бывает разной.

Факторы выбора розетки

При подборе разъема рекомендуется обращать внимание на такие факторы:

  1. Цвет устройства. В стандартном исполнении розетки выпускаются белыми или черными. Существуют и менее распространенные цвета, однако такие варианты встречаются нечасто. Цвет розетки имеет значение с точки зрения соответствия общему цветовому фону помещения.
  2. Форма исполнения. Чаще всего розетки предлагаются в виде круглых или квадратных изделий.
  3. Защищенность от влаги. Этот фактор является определяющим с точки зрения безопасности. Для кухни и гостиной нужны совершенно разные классы защищенности от влаги.
  4. Пылезащита. Этот параметр имеет значение в помещениях с сильным загрязнением поверхностей.

Как подключить электрическую плиту пошаговая инструкция

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение станем выполнять через розетку.

Подключаем электроплиту

Шаг первый (как подключить электрическую плиту)

Вам нужно определиться с местом для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Чтобы обеспечить его надежную и безопасную эксплуатацию, на ближайшей к плите стене, устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Розетка

Шаг второй (как подключить электрическую плиту)

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, тогда ставим трехполосный выключатель на 16 А. Если работа будет происходить в однофазной сети, монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Шаг третий (как подключить электрическую плиту)

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяется шнур 3х4 аналогичной марки. После чего протягиваем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Шаг четвертый (как подключить электрическую плиту)

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Эту работу нужно проводить очень внимательно, соблюдая установленные стандарты. Если подключение электрической плиты производится с использованием трехжильного кабеля, то коричневый провод (еще он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки. Синий провод (должен быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля зачастую окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Шаг пятый (как подключить электрическую плиту)

Дальше к кабелю подключают вилку. Силовая вилка — разборная. Сперва откручиваете два крепежных винта, затем снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. Защитную изоляцию нужно снимать с края гибкого кабеля (примерно на 5-6 см), проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Соединяем штепсельную вилку с гибким проводом электроплиты

В процессе обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке. Так выглядит вилка для подключения электроплиты

Так выглядит вилка для подключения электроплиты

Шаг шестой (как подключить электрическую плиту)

Подсоединяем гибкий провод к плите. Вот на этом этапе уже многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же они находятся на задних крышках агрегатов. Дальше просто следует идти предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Шаг седьмой (как подключить электрическую плиту)

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «нуля» соединяем с общей шиной для всех проводников ноль. Остается не подключенной лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет.

Расстановка перемычек в электроплите Ханса

Варианты подключения электроплиты к сети

Так как электрическая плита потребляет довольно много электроэнергии, то она должна подключаться к электросети отдельным кабелем, идущим прямо от распределительного щитка. Большинство современных квартир, особенно в новостройках, имеют отдельную линию питания для электрической плиты. Если же такая линия в доме не предусмотрена, то ее необходимо проложить. На линии обязательно должен быть установлен предохранительный автомат мощностью 25-40 Ампер.

Как не надо размещать бытовую технику

Подключение к однофазной электросети

Такое подключение является наиболее распространенным вариантом и чаще всего используется в квартирах многоэтажных домов. Для подключения плиты к однофазной сети используется трехжильный кабель. Каждая жила кабеля имеет свою окраску: красный цвет обозначает фазу, синий – ноль, а желто-зеленый – заземление. Кабель подключается к контактам электроплиты, расположенным под защитной крышкой.

Каждый из контактов плиты имеет свое обозначение. Буквой L маркируются все фазные выводы, сколько бы их не было, буквой N – нулевые, которых также может быть несколько, буквами РЕ – заземление и обычно это только один вывод. Если выводов, маркированных буквой L несколько, то при подключении плиты к однофазной сети необходимо воспользоваться перемычками, которые поставляются в комплекте с плитой.

При подключении кухонной плиты сначала подсоединяют провод заземления к выводу РЕ, потом – ноль к выводу N. Если нулевых выводов на плите несколько, то они сначала соединяются между собой перемычками, а потом к одному из них подсоединяется провод кабеля в синей изоляции. Последней подключается фаза. Все выводы с буквой L также соединяются перемычкой, а потом подсоединяется фазный провод кабеля.

Двухфазное подключение

Этот метод подключения встречается довольно редко. В этом случае используют кабель с четырьмя жилами, две из которых являются фазами, а две другие – ноль и заземление. Подключение производят так: сначала подсоединяют провод заземления, потом используя перемычку для нулевых выводов, подсоединяют нулевой провод. Если плита имеет три фазных вывода, то два из них соединяют перемычкой и подсоединяют к одному из выводов фазную жилу кабеля, а к оставшемуся третьему выводу – вторую фазную жилу.

Как правильно разместить плиту

Трехфазное подключение

Подключение плиты к трехфазной электросети имеет массу преимуществ. Во-первых, при таком подключении происходит более быстрый нагрев конфорок. Во-вторых, на проводку припадает меньшая нагрузка, а в-третьих – практически полностью отсутствует падение электронапряжения даже во время работы плиты с полной нагрузкой. Главным недостатком такого подключения является стоимость, которая на порядок выше по сравнению с однофазным подключением. Кроме того, следует отметить определенную сложность оформления подобного подключения и требования к лицу, использующему такую сеть.

Для подключения электроплиты к трехфазной сети необходим кабель с пятью жилами. Три жилы этого кабеля являются фазами, а другие две – ноль и земля. Вначале также подключают заземление и ноль, предварительно соединив перемычкой нулевые выводы. К трем фазным выводам плиты подключают по одному фазному проводу кабеля. Цвет фазных проводов может быть разным, но нулевой провод всегда синий, а провод заземления – желто-зеленый.

Рекомендации по планировке кухни

Что касается схемы подключения плиты, то она идентична для электросетей с любым количеством фаз. Плита подключается от вводного автомата через отдельный групповой автомат. Иногда в качестве защиты его дополнительно оснащают УЗО автоматом.

Требования, предъявляемые к схеме подключения электроплиты:

  • при подключении к однофазной сети вводный автомат на квартиру должен быть рассчитан на номинальный ток 40 Ампер. При подключении к трехфазной (двухфазной) сети номинальный ток вводного автомата определяется техническими условиями;
  • для питания электроплиты должна быть организована отдельная группа, которая должна питаться от группового автомата с номинальным током 25 Ампер. Это касается только подключений к однофазной сети;
  • электрическая проводка для электрической плиты должна соответствовать нормам ПУЭ кирпичных, бетонных и железобетонных помещений и должна выполняться скрытым способом. Открытая проводка для электроплиты допускается только в тех помещениях, которые выполнены из горючих материалов;
  • розетка для электроплиты должна быть рассчитана на номинальный ток 25 Ампер. Розетка обязательно должна быть оснащена заземляющим контактом.

Уход за кухонной электрической плитой, чем и как мыть
