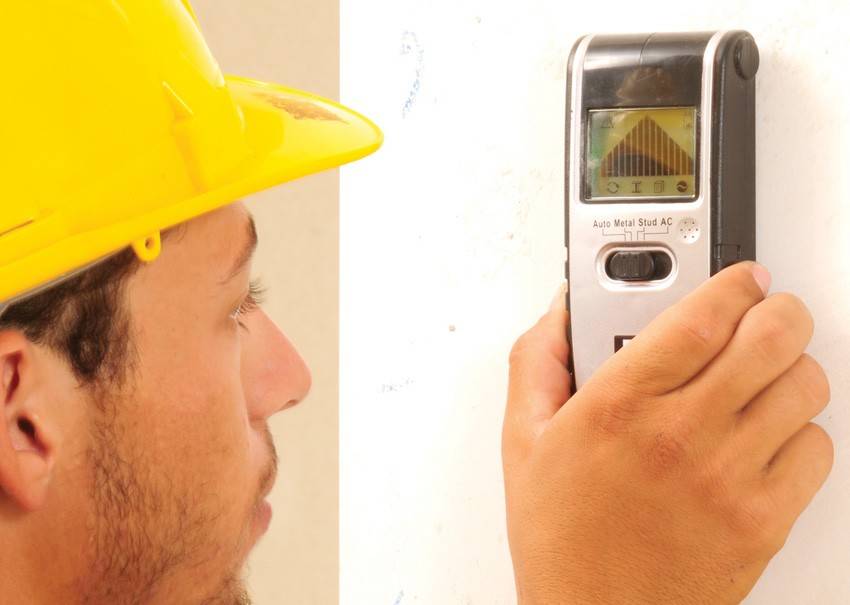

Детектор (индикатор) скрытой проводки

Самодельный детектор с пьезоэлементом – простыми словами о сложном

Детекторы скрытой проводки подразделяют на приборы низкого и высокого класса. Прибор низкого класса предназначен для поиска электроприборов и проводки, которая находится под напряжением. Детектор высокого класса имеет большую чувствительность и расширенный функционал. Такой прибор служит для определения обрыва скрытой проводки, обнаруживает местоположение проводов без напряжения.

Детектор скрытой проводки можно сделать своими руками из подручных средств, докупив несколько мелких деталей. При конструировании этого прибора учтите, что для определения проводки в стене под напряжением он подойдет. А если вам необходимо высокочастотное оборудование для выявления обрыва и точного местонахождения кабеля до миллиметра, приобретите качественный детектор в магазине.

Детектор скрытой проводки можно сделать самостоятельно

Для сборки прибора вам понадобится следующий набор элементов:

  • микросхема К561ЛА7;
  • 9 V батарейка Крона;
  • коннектор, разъем для батарейки;
  • ограничитель тока (резистор) с номинальным сопротивлением 1 МОМ;
  • звуковой пьезоэлемент;
  • одножильный медный провод или проволока L= 5–15 см;
  • проводки для спайки контактов;
  • деревянная линейка, коробок из-под блока питания, другая самодельная конструкция для укладки цепи.

Дополнительно для работы вам потребуется паяльник малой мощности до 25 Вт, чтобы не перегреть микросхему; канифоль; припой; кусачки. Перед тем как приступить к сборке, ознакомимся подробнее с основными элементами. Главная деталь, на которой проходит сборка, микросхема советского типа К561ЛА7. Ее можно найти на радиорынке или в старых запасах. Микросхема К561ЛА7 чувствительна к статическому и электромагнитному полю, которые создают электрические приборы и проводники. Уровень тока в системе контролирует резистор, который располагается между интегральной микросхемой и антенной. В качестве антенны применяем одножильный медный провод. Длина этого элемента влияет на чувствительность прибора, подбирается экспериментальным путем.

Еще одна важная деталь сборки – пьезоэлемент. Улавливая электромагнитный сигнал, он создает характерный треск, который сигнализирует о наличии проводки в заданном месте. Не обязательно специально приобретать деталь, достаньте динамик из старого плеера, игрушки (тетриса, тамагочи, часов, звуковой машинки). Вместо динамика можно припаять наушники. Звук будет чище и вам не придется вслушиваться в треск. В качестве индикатора скрытой проводки можно дополнительно вмонтировать в прибор светодиодный элемент. Питается схема от 9-вольтовой батарейки типа Крона.

9-вольтовая батарейка типа Крона понадобится для питания схемы

Чтобы вам было удобнее работать с микросхемой, возьмите картон или пенопласт и отметите иголкой места для крепления 14 ножек (лапок) детали. После чего вставьте в них ножки интегральной микросхемы и пронумеруйте их от 1 до 14, начиная отсчет слева направо при расположении лапок кверху.

Схема сборки детектора со светодидом

Соединения производим в следующей последовательности:

  1. Подготавливаем коробочку, куда мы будем укладывать детали после сборки. В качестве дешево альтернативного варианта используйте пластиковую крышечку от бутылки. Проделайте в торце отверстие ножом диаметром около 5 мм.
  2. Вставьте в полученное отверстие полый стержень, например, основу от шариковой ручки, подходящую под диаметр, которая будет рукояткой (держателем).
  3. Берем паяльник и припаиваем резистор на 1 МОМ к 1–2 ножке микросхемы, перекрывая оба контакта.
  4. Первый провод динамика припаиваем к 4 ножке, после чего смыкаем 5 и 6 ножку вместе, спаиваем их и подсоединяем второй конец провода пьезоэлемента.
  5. Замыкаем 3 и 5–6 ножку коротким проводком, образуя перемычку.
  6. Медный провод припаиваем к концу резистора.
  7. Протягиваем проводки коннектора (разъема для батарейки) через ручку. Красный провод (с положительным зарядом) припаиваем к 14 ножке, а черный провод (с отрицательным зарядом) к 7 ножке.
  8. С другого конца пластиковой крышечки (коробочки) проделываем отверстие для выхода медного провода. Вовнутрь крышечки укладываем микросхему с проводками.
  9. Сверху крышечку закрываем динамиком, фиксируя его по бокам термоклеем.
  10. Выпрямляем медную проволоку вертикально и подсоединяем к коннектору батарейку.

Детектор проводки готов. Если вы правильно подсоединили все элементы, то прибор будет работать. При возможности советуем оснастить систему переключателем или вынимать батарейку из разъема после окончания работы, чтобы сэкономить заряд и не перегружать систему.

Обнаружение проводки в стене по электромагнитному излучению

Другая разновидность самодельного искателя электрической проводки – миллиамперметр, соединенный с катушкой индуктивности, обладающей высоким сопротивлением. Последнюю можно изготовить самостоятельно в дугообразной форме. Также в качестве ее можно использовать первичную трансформаторную обмотку, убрав часть магнитопровода.

Этот измеритель не нуждается в питающем элементе – входящая в его состав катушка индуктивности будет способствовать появлению переменного тока, и миллиамперметр покажет его наличие.

Нередко роль приемной антенны играет звукосъемная головка, снятая со старого магнитофона, которую в целях облегчения поиска подключают с помощью экранированного провода. Частота звуковых вибраций в этом случае также будет равна 50 Гц, а на интенсивность доносящегося из динамика гула будет влиять величина силы тока, проходящего по проводам, и расстояние от искателя до проводки.

Wall CONDTROL – отметка световым лучом

Электронный прибор с хорошей защитой от пыли влаги. Этот факт определяет основное применение детектора – условия стройки, производственные помещения. Оснащён лучевой подсветкой зоны местонахождения трубопровода, арматуры, проводки.

Выявляет скрытый деревянный брус или пластиковый элемент. Обнаружение замурованных изделий сопровождается звуковым сигналом. Предусмотрены два режима работы. Прибор выполнен в удобном эргономичном дизайне с применением антискользящего покрытия.

Плюсы:

  • Ценник. Простота применения. Подсветка лучом точки срытого узла.
  • Неплохая точность при поиске проводки. Показывает замурованные трубы и арматуру.
  • Эргономика, кнопка сбоку. Крепление для карандаша.

Минусы:

  • Маленький экранчик и, соответственно, картинка и шрифт.
  • Нет чехла для хранения и переноски.

TS79 Stud Finder

Мультисканер TS79 представляет собой универсальный детектор, применяемый в строительстве для обнаружения проводников электрического тока переменного напряжения, металлических предметов: гвоздей, штифтов, распорок и деревянных конструкций. Глубина поиска разнится в зависимости от типа определяемого материала и составляет 50 мм, 30 мм и 18 мм соответственно. Производитель сократил количество элементов управления, что значительно упрощает его использование, а результаты быстро выводятся на жидкокристаллический дисплей.

Достоинства:

  • Понятен в использовании;
  • Удобно лежит в руке;
  • Широкий спектр поиска;
  • Несколько режимов сканирования;
  • Есть функция автоматического выключения.

Недостатки:

Не сможет обнаружить обрыв провода под изоляцией.

Согласно отзывам, TS79 Stud Finder – качественный и простой в управлении прибор. Но некоторые пользователи отмечают, что более точные данные он даёт при поиске проводов под напряжением, а вот при работе без фазы возникают трудности.

Представленные ниже 2 прибора для определения скрытой проводки, выбраны из 5 самых популярных аппаратов премиум-класса. Данные устройства отличаются большим набором функций и часто используются для профессиональных работ.

Лучшие модели детекторов

Выявление проводов можно проводить с помощью различных определителей.

Tester Bosch GMS 120 Professional

Детектор имеет среднюю цену, но при этом является профессиональным прибором. Может определять скрытую или повреждённую проводку на расстоянии около 6 сантиметров для металлов и 12 для дерева или пластмассы. Чем больше расстояние от прибора до предполагаемого провода, тем больше погрешность.


Модель от «Бош»

Bosch работает от батареек или от аккумулятора, идущего в комплекте. Может найти провода, сделанные из конкретных металлов, способен качественно проверить местонахождение проводки вне зависимости от влажности. Весит около 300 грамм. Имеет три режима работы:

  • Гипсокартон. Проверка различных объектов, находящихся в стенах и кровле из гипсокартона.
  • Металл. Может проверить, где находятся металлические изделия, как магнитные, так и не магнитные, находящиеся в любом материале.
  • Токопроводящий кабель. Определяет электрические провода, которые находятся под напряжением от 110 до 230 вольт.

Спустя пять минут бездействия, автоматически отключается. Неопытному пользователю может быть сложно настроить прибор и разобраться с инструкцией. Цена — около 6000 рублей*.

Вам это будет интересно Особенности амперметра переменного тока

Mastech MS6906 — металлоискатель «3 в 1»

Детектор, который будет необходим людям, занимающимися строительными, электромонтажными и отделочными работами профессионально. В первую очередь, используется для поиска металлов и других посторонних материалов в стенах и прочих поверхностях. Прибор имеет небольшие размеры. Глубина обнаружения для стали — 3 см, для меди — 6 см, для электропроводки — 7 см. Способен точно определить:

  • Однофазную и трёхфазную проводку с постоянным или переменным напряжением.
  • Скрытые элементы из дерева и металла.
  • Трубы из металла.


Модель от «Мастеч» с автоотключением Не способен точно определить:

  • Влажные деревянные элементы.
  • Комбинированные материалы.
  • Два и более проводов, находящихся в цепи под напряжением.

Автоотключение срабатывает через семь минут после бездействия. Цена — около 2000 рублей.

UNI-T UT387B

Глубина обнаружения чёрных металлов — 8 см, цветных металлов — 8 см, проводки под напряжением — 5 см, древесины — 2 см. Питание идёт от щелочной батарейки, которая в комплекте не идёт. Автоотключение происходит спустя пять минут ожидания. Цена — около 3000 рублей.


Модель от «Юни-т» работает от одной батарейки

Skil detector 550

Детектор, который также способен найти дерево, проводку, цветные и чёрные металлы. Глубина обнаружения стали — 8 см, меди — 6 см, дерева — 2 см, электропроводки — 5 см. Имеет отдельные режимы для поиска цветных и чёрных металлов, и для поиска электропроводки. У прибора компактные размеры и небольшой вес — около 300 гр. Питание от батареек. Цена — около 4000 рублей.

Модель от «Скил» легка

ADA wall scanner 80

Детектор способен обнаружить провода, деревянные и металлические элементы. Делает он это при помощи электрического сигнала. Корпус устройства имеет защитные накладки, а экран оснащён подсветкой. Глубина обнаружения стали — 8 см, меди — 6 см, электропроводки — 5 см, дерева — 2 см. При переключении детектора в режим поиска электропроводки, вопреки всему, точность обнаружения может страдать, поэтому лучше всего поставить аппарат в режим обнаружения металлов. Также минусом является то, что на гаджете не предусмотрено ничего для оставления отметок. У неопытных пользователей техники могут возникнуть существенные проблемы с настройкой данного прибора. Время автономной работы на одной батарейке составляет 6 часов. Цена — около 3000 рублей.


Выбирать необходимо по требованиям

Детекторы скрытой проводки являются полезными приборами не только для профессионалов, занимающихся ремонтными, отделочными или электромонтажными работами, но и для простых людей. Выбирать гаджет стоит исходя из целей, для которых он будет использоваться. Кому-то может хватить самого простого функционала, а кому-то будет необходим дорогой многофункциональный прибор.

* Цены актуальны по состоянию на январь 2020 года

Выбираем детектор для поиска проводки

Если вам необходимо определить фазу и ноль, вам вполне подойдет индикатор отвертка – самый простой вариант из всех электроприборов.

Однако при ремонтных работах, а также в случае неожиданного выхода из строя части проводки в здании, вряд ли вы сможете обойтись без детектора, позволяющего найти провода, замурованные под слоем штукатурки.

Конечно, можно начинать рушить стены и искать где пролегают провода, но, согласитесь – это не лучший вариант действий, да и не самый дешевый.

Отвечая на вопрос — как выбрать индикатор скрытой проводки, нужно обозначить следующие моменты:

  • Прежде всего, необходимо учитывать тип помещения или строения где будем искать спрятанную проводку. Значение также имеет качество выполненных электромонтажных работ, чем они выше – тем менее чувствительный прибор нам потребуется.
  • Следующий момент – под напряжением или нет проводка в помещение.
  • Предполагаемая глубина залегания провода.

Теперь давайте определим, как искать проводку, это позволит правильно выбрать сам детектор.

Если провод под напряжением, помещение сухое и с обычными стенами, подойдет обычный электростатический прибор. По показаниям индикатора можно даже найти место обрыва.

После включения прибора нужно выждать какое-то время, необходимое для его калибровки, для этого расположите его у стены в месте, где полностью уверены, что имеется скрытый провод. После того, как прибор будет готов, можно переходить к поискам.

В целом, для домашнего мастера, при поиске проводки внутри обычных стен или перегородок, подходит, как правило, обычный, недорогой бытовой прибор, качества его работы вполне достаточно, а стоимость в пределах разумного.

Универсальный детектор электропроводки

Самодельная версия комбинированного устройства. Состоит из 2 модулей:

  • металлоискателя;
  • электростатического детектора.

Такое исполнение усложняет конструкцию прибора, но расширяет спектр его возможностей. Он способен найти:

  • обесточенную линию;
  • провод под напряжением внутри металлического профиля;
  • арматуру, гвозди и т.д.

Индуктивные катушки металлоискателя выполняют из провода марки ПЭВТЛ сечением 0,35 кв. мм, наматывая их на ферритовый сердечник диаметром 8 мм.

Количество витков:

  • L1 – 120;
  • L2 – 45.

В схеме задействованы 2 усилителя марки КР140УД1208. Транзистор КТ315 (VT1) выступает генератором высоких частот (100 кГц). Он переходит в режим возбуждения благодаря переменному резистору R6.

Диод КД522 выпрямляет выходной сигнал VT1.

Микросхема К561ЛЕ5 выступает генератором звука. Выходной сигнал с VT1 посредством компаратора на базе усилителя КР140УД1208ОУ переводит ее в режим ожидания, что сопровождается затуханием светодиода.

Порядок настройки металлоискателя:

  1. Разместить прибор на удалении от металлических предметов.
  2. С помощью подстроечных резисторов R3 и R5 добиться, чтобы генерация стала минимальной (диод светится слабо и неравномерно).
  3. Вращая R3, погасить диод.
  4. Поднести металлический предмет, например монету, и с помощью подстроечных резисторов настроить чувствительность.

При попадании металлического предмета в поле действия антенны из катушек L1 и L2 происходит срыв генерации с последующим запуском компаратора и свечением диода. Одновременно пьезоизлучатель издает звук частотой 1000 Гц.

Виды приборов для обнаружения проводки

Собственно, устройства, которые обнаруживают электрические цепи представлены не так уж широко. Называются они трассоискатели (кабелеискатели) и детекторы проводки. Обнаруживают только проводку, но есть другие устройства, которые также могут обнаруживать провода, скрытые под отделочными материалами.

Есть устройства, которые могут найти металлические трубы (и не только)

Трассоискатели

Трассоискатели подключаются к искомой сети, после чего можно искать как проложены провода. Есть модели, который «видят» даже обесточенные провода, металлические трубы водопровода и канализации. Многие из них позволяют искать кабели не только в стенах, но и в земле. Глубина поиска солидная — в стенах до 40 см, в земле — 2,5 метра. Иногда больше, иногда — меньше.

Трассоискатель — отличные прибор для поиска скрытой проводки

Прибор создает электромагнитное поле, на которое реагирует приемник. При приближении на близкое расстояние раздается сигнал (писк). Имеется несколько ступеней чувствительности, изменяя которые от грубой настройки к точно, за несколько проходов определяем точное положение проводов (с погрешностью в несколько сантиметров, но вообще цифра зависит от класса прибора). Недостаток такого оборудования — высокая цена. Для домашнего использования такие траты абсолютно не обоснованы.

Детектор проводки

Если вам надо найти проводку под напряжением, можно использовать недорогой прибор, который чаще всего называют детектором проводки. Он реагирует на электромагнитное поле, которое излучают провода при прохождении по ним тока. Называют его еще указатель, индикатор, обнаружитель. Суть одна — он находит проводку под напряжением.

Недорогой приборчик — детектор скрытой проводки (обнаружитель, искатель)

Недостаток этого прибора для обнаружения проводки понятен: если провод в обрыве, его найти не удастся. Ну, и другие скрытые коммуникации тоже недоступны. Есть у приборов этих еще один минус — слишком широкий диапазон поиска, из-за чего работать очень сложно

При выборе модели обращайте на это внимание — чем уже будет «сектор обзора»,тем работать проще

Портативный металлодетектор

Как известно, все металлы проводят ток. На этом и основана работа метеллодетектора. Он формирует электромагнитное поле, на которое реагируют скрытые в стене или полу металлы. Таким образом можно найти трубы, стойки каркаса гипсокартонной перегородки, даже кладочную сетку в кирпичной или пеноблочной стене. Так как кабели имеют медные или алюминиевые жилы, то и они неплохо определяются устройствами этого типа.

Один из металлоискателей скрытой проводки Bosch 120

Но проблема в том, что при высокой чувствительности он «видит» все, вплоть до гвоздей и саморезов. Если же чувствительность выставить на минимум, есть вероятность не обнаружить проводку. В общем, к работе с надо приспособиться. И еще отрицательный момент — из-за обилия металла с ним очень сложно работать в железобетонных стенах. Отличить проводку от арматуры можно только если вы имеет представление о том, как проходит трасса.

Универсальные (многофункциональные) приборы

Есть прибор для обнаружения скрытой проводки, который также может находить металл не под напряжением, древесину, пластик. Его работа основана на том, что разные материалы имеют различную плотность. Прибор излучает волны определенной длинны и по характеру отраженного сигнала определяет что за материал находится в стене. Информация о том, что именно найдено, отображается на цифровом или жидкокристаллическом дисплее, так что ориентироваться, что именно найдено не очень сложно. Но, как и к любому оборудованию, к этим приборам надо приспособиться.

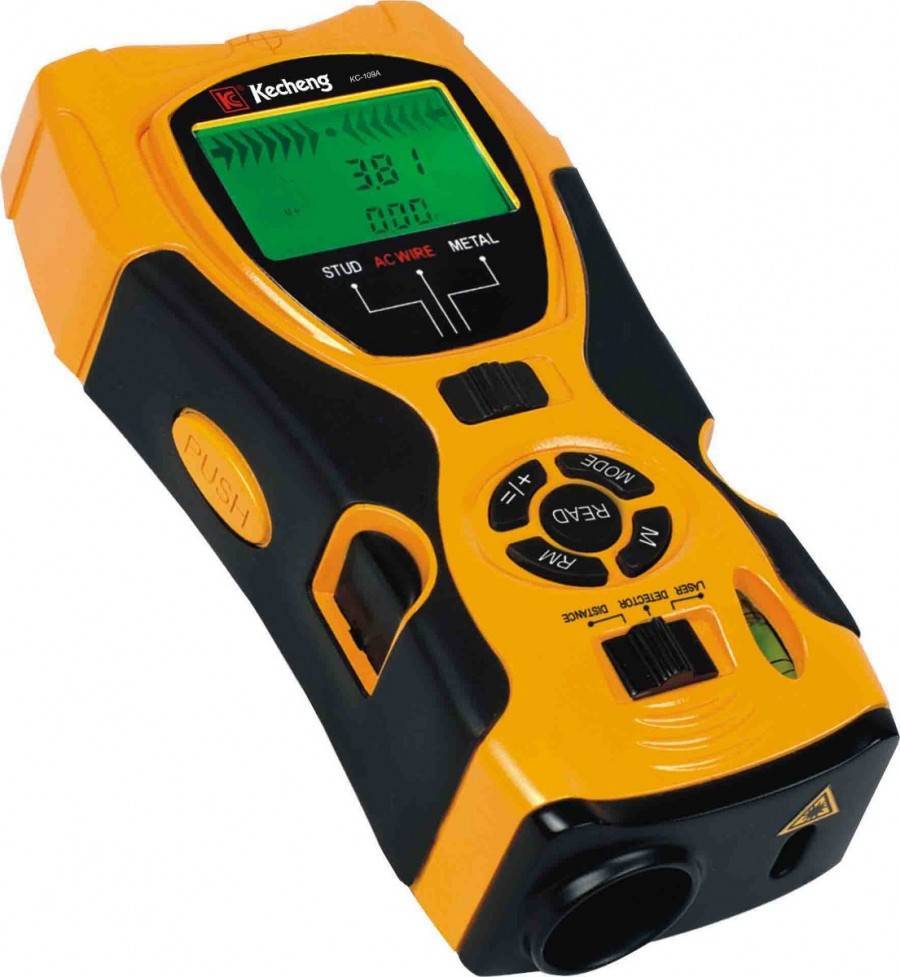

Универсальные приборы — хорошо все находят, но стоимость высокая

Недостаток оборудования этого типа — с ними сложно работать на стенах, сложенных из материалов с пустотами: пустотелый кирпич, шлакоблоки и т.п. Он реагирует на каждую неоднородность, так что разобраться в картинке будет очень сложно.

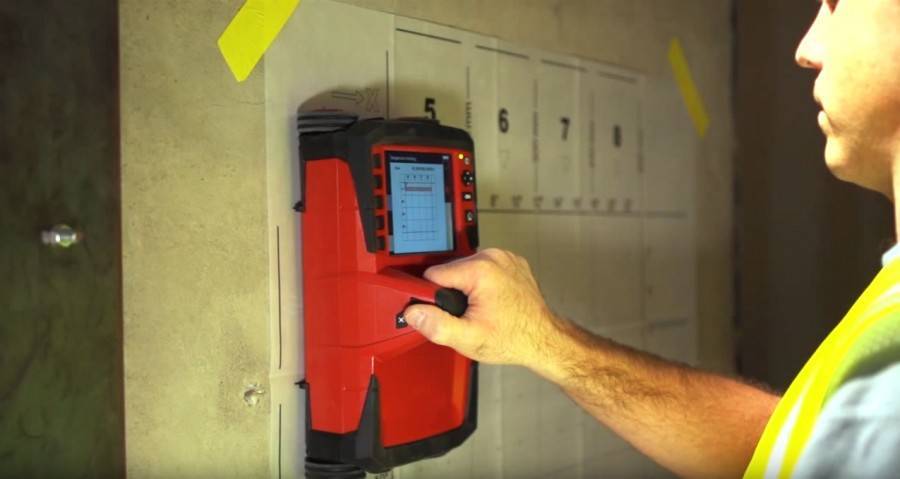

Универсальный детектор — это более сложное оборудование и стоимость его значительно выше описанных выше устройств. В этой группе редко встречаются модели бытового класса, практически все модели полупрофессиональные и профессиональные

Обратите внимание, что практически все они требуют настройки перед началом работы. Она заключается в том, что прибор на некоторое время надо приложить к стене, в которой заведомо отсутствуют неоднородности

Это для того, чтобы он мог взять «образец» плотности стены, в которой предстоит искать неоднородности. Без этой настройки врет он капитально, ни в чем уверенным быть нельзя.

Прибор Дятел – что предлагает российский производитель?

Для определения скрытой проводки мастера используют прибор отечественного производителя Дятел. Три главных преимущества детектора: качество, доступная цена, наличие базовых функций для работы. Как работает устройство? Прибор реагирует на преобладание электростатического поля, при попадании в резонанс прибор подает звуковой сигнал, который усиливается по мере приближения к скрытой проводке. Однако устройство улавливает только колебания, исходящие от провода под напряжением. Обесточенный кабель детектор Дятел не обнаруживает. В устройстве вмонтирован регулятор и режим самоконтроля, который контролируют чувствительность детектора. Аппарат легкий, весит не более 250 г. Детектор подходит для определения:

  • скрытой проводки во всех перекрытиях (стенах, потолке, полу);
  • обрыва проводки;
  • правильность подключения схемы электросчетчиков, без снятия пломб и клеммником;
  • фазного провода;
  • напряжения в контактной сети;
  • незаземленной установки;
  • электромагнитных полей, создаваемых бытовой техникой;
  • корректной работоспособности плавких деталей и предохранителей.

Чтобы купленный детектор радовал стабильной работой, учитываем следующие особенности. Проводка закладывается в вертикальном и горизонтальном положении. Чтобы поиск скрытой проводки проходил быстрее, двигаемся в этих направлениях. В точке с наибольшим уровнем сигнала ставим отметку и проводим антенну немного дальше от нее. Между двумя точками и располагается электрический кабель. Если сигнал имеет одинаковую интенсивность на всем участке, возможно, помимо электрического кабеля в перекрытии находится металлическая конструкция, например, обрешетка. Чтобы снизить чувствительность, приложите руку к стене.

4 LA-1013 CEM-Instruments

Найти в стене скрытую проводку не сложно. С этой задачей справляются и более дешевые приборы. Но если встает задача точно обнаружить нахождение разрыва или место потери напряжения, то дешевые аналоги с ней не справляются. Данный инструмент относится к категории профессиональных, так как его задача не только найти провод, но и с точностью до сантиметра определить в каком месте произошел разрыв. Здесь нет функции различения металлов, но она тут и не нужна.

Еще одна важная функция данного прибора, отсутствующая у аналогов – возможность поиска сетей с низким напряжением. Например, телефонных линий. Для этого здесь используется специальный усилитель, определяющий напряжение до трех вольт и на глубине до пяти сантиметров. Благодаря точному позиционированию он определяет место разрыва низковольтной линии и даже способен находить точки потери тока. Незаменимый помощник для профессионального электрика, и цена в данном случае полностью оправдана функционалом и характеристиками.

Варианты самодельных устройств

Сборка детекторного устройства должна производиться по строго определенной принципиальной схеме. Один из вариантов подразумевает использование полевого транзистора. Акустический компонент схемы рассчитан на сопротивление от 30 до 60 Ом. Второй резистор рассчитан на сопротивление 2 МОм, предусматривается также 2 конденсатора — на 5 и на 20 мкФ.

Чтобы сделать устройство, нужно приготовить:

канифоль;

Роль динамика очевидна — он станет издавать звук, усиливающийся при сближении с проводкой. Подключение аккумуляторной батареи к плате лучше делать через диэлектрический материал.

Есть и альтернативное решение — детектор, в котором используется куда меньшее количество деталей. Простота механизма однозначно будет его достоинством, ведь благодаря ей конструкция получается надежнее. Мало того, упрощение устройства позволяет легче его собрать и настроить перед использованием. Сделать простой самодельный детектор можно, используя:

  • батарейку типа «крона» с клеммником;
  • резистор, сопротивление которого составляет 1 кОм;
  • кнопку с парой контактов;
  • светодиод любого окраса;
  • 3 двухполярных транзистора модели BC547 либо аналогичные транзисторы;
  • проволоку из меди (сечение ее должно быть сравнительно небольшое);
  • электрический паяльник;
  • плату макетную;
  • припой.

Иногда приходится делать искатели обрыва. Это весьма компактные приборы, а длина антенны у них составляет не более 0,05-0,1 м. Обязательно используется особо чувствительный датчик модели VT1. Когда затвор этого датчика оказывается рядом с проводкой, начинает светиться светодиод. КП 103 надо ставить строго горизонтально. Затвор придется загнуть, иначе над транзистором его не поставить.

Обнаружитель с полевым транзистором: порядок работы

Прибор функционирует по следующему принципу. Электрическое поле, воздействующее на n-p переход, приводит к изменению толщины последнего, в результате чего меняется и его проводимость. Так как изменение электрического поля совпадает с сетевой частотой (50 Гц), при приближении к проводке из динамика будет доноситься нарастающий гул. Чтобы не спутать выводы полевого транзистора, необходимо проверить их маркировку.

Собрать по этой схеме искатель скрытой в стене проводки не сложнее, чем простейшую электроцепь, которую составляют школьники на уроках физики, поэтому такая работа вряд ли вызовет затруднения даже у неопытного мастера.

Чтобы процесс определения существующей в стене проводки отображался визуально, подключите стрелочный прибор параллельно электрической цепочки исток-сток. В составе индикатора должен иметься балластный резистор. Номинал элемента сопротивления может колебаться от 1 до 10 кОм.

По мере закрывания транзистора, происходящего при приближении его к электропроводке, будет заметен рост показаний индикатора. Это будет свидетельствовать о том, что в кабелях, находящихся внутри стены, присутствует напряжение, а значит, и электрическое поле.

Типы индикаторов

Детекторы делятся на несколько разных типов. Их классифицируют по принципу действия, механизму, применяемому для оповещения пользователя при обнаружении проводов, и так далее. У каждого приспособления есть свои преимущества и недостатки.

Рассмотрим их ниже:

  1. Электростатический индикатор скрытой проводки используется для поиска электрического поля, формируемого напряжением на проводах. Из достоинств выделим простоту схемы и возможность обнаружения тока на больших расстояниях. Минусы — возможность работы только в сухой среде, а также наличие напряжения в сети, чтобы зарегистрировать проводку.
  2. Электромагнитный прибор фиксирует электромагнитное поле, создаваемое током, движущимся по проводам. Схема детектора максимально проста, позволяет добиться высокой точности. Недостаток аналогичен электростатическому аналогу: проводка должна быть под напряжением, при этом подключенная нагрузка — не ниже 1 кВт.
  3. Индуктивный индикатор — по сути, обычный металлоискатель. Такое устройство самостоятельно создает электромагнитное поле, а затем фиксирует его изменения. Главное преимущество — нет необходимости в напряжении. Из недостатков — сложная схема и возможность ложных срабатываний, поскольку детектор будет фиксировать любые металлические изделия.
  4. Комбинированный индикатор — заводские модели, в которых заложены разные принципы работы. На фоне высокой точности, чувствительности и эффективности единственным недостатком является большая стоимость.

Электростатические приборы

Искатели данного типа регистрируют наличие электромагнитного поля, исходящего от проводов, к которым подключено напряжение. Это довольно простой прибор, который несложно собрать своими руками (схема устройства будет приведена в заключительном разделе). Заметим, что практически все недорогие детекторы работают по этому принципу.

Детектор Е121

Особенности детекторов электростатического типа:

  • учитывая, что прибор реагирует на электромагнитное излучение, для обнаружения проводки требуется, чтобы она не была обесточена;
  • при работе с детектором необходимо подобрать оптимальный уровень чувствительности. Если он низкий, могут возникнуть сложности с обнаружением глубоко расположенной проводки, при максимальном уровне велика вероятность ложного срабатывания;
  • сырые стены или наличие в них металлических конструкций делают поиск проводки практически невозможным.

Учитывая невысокую цену, простоту и эффективность (за исключением небольших ограничений), приборы с электростатическим принципом действия пользуются популярностью даже у профессиональных электриков.

Электромагнитные искатели

Этот тип сигнализаторов позволяет обнаружить исходящее от проводов электромагнитное возбуждение, если к ним подключена нагрузка. Точность и эффективность электромагнитных искателей проводки значительно выше, чем электростатических.

Электромагнитный сигнализатор

У этих приборов имеется характерная особенность, заключающаяся в том, что для гарантированного определения трассы проводки к ней необходимо подключить нагрузку, мощность которой не менее одного киловатта, что в большинстве случаев не вызывает сложности.  Например, сделать это можно, подключив к соответствующей линии электросети электрический чайник (не забыв наполнить его водой).

Детекторы металла

В тех случаях, когда подключить напряжение к проводке или нагрузку к ней не представляется возможным, используют металлодетекторы. Принцип действия этих устройств построен на том, что металл, попадая в электромагнитное поле, вызывает в нем возмущения, которые фиксируются прибором.

Модель PMD 7 производства компании Bosch

К особенностям этого класса приборов следует отнести то, что они реагируют на любой металл, находящийся в стенах. То есть помимо проводки, детекторы будут срабатывать при обнаружении арматуры, шурупов, гвоздей и т.д.

Пассивные детекторы (приемники излучения)

Такие детекторы проводки реагируют на электрическое или магнитное поле провода. Они нечувствительны к обесточенной проводке. Также бесполезно искать с их помощью проводку с постоянным током.

Комбинированные искатели

Приборы данного вида представляют собой многофункциональные устройства – мультидетекторы. Они могут комбинировать несколько принципов поиска срытой в стене проводки, что существенно расширяет сферу применения и повышает эффективность.

В качестве примера можно привести модель TS-75, показанную на фотографии ниже. Это устройство соединяет в себе функции металлодетектора и электростатического искателя.

Фото: TS-75 – надежный и недорогой мультидетектор проводки

Ryobi PHONEWORKS RPW-5500

Основные характеристики:

  • Глубина обнаружения — 19 мм
  • Обнаруживаемые материалы — трубы/лотки
  • Максимальная глубина обнаружения цветных металлов — 19 мм

Функции и возможности. Этот портативный сканер предназначен для поиска инородных включений внутри стен, расположенных на глубине до 19 мм. Он работает от одного элемента питания ААА. Модель используется в паре со смартфоном, на который необходимо установить соответствующее приложение. Весит прибор всего 80 г и удерживается двумя пальцами.

Удобство использования и управление. Детектор подключается к разъему для наушников вашего мобильного телефона, чей экран применяется для управления и чтения информации. Направление поисков указывается стрелками. При определении точного места найденного предмета можно сделать отметку на стене встроенным маркером.

Комплектация. Прибор продается вместе с батарейкой.

Плюсы Ryobi PHONEWORKS RPW-5500

  1. Малый вес и габариты.
  2. Низкая стоимость.
  3. Простое управление.

Минусы Ryobi PHONEWORKS RPW-5500

  1. Необходимость убедиться в совместимости прибора со своим смартфоном и искать программное обеспечение.
  2. Низкая точность и малая глубина обнаружения.

Особенности применения

Существует несколько особенностей применения, являющихся общими для детекторов всех типов. Только проявляться они могут в различной степени в зависимости от модели искателя. Рассмотрим некоторые:

  • Каждый прибор имеет предельную глубину залегания проводки. Чем ближе она находится к этой глубине, тем больше возможность ошибки.
  • Два проводника, расположенных близко друг от друга, могут определяться в виде одного.
  • Лучше всего определяются материалы, располагающиеся ближе к поверхности стены.
  • В случае если два проводника с разным сечением располагаются рядом, то меньший не показывается на индикаторе прибора. А вот больший проводник из-за принципа усреднения данных будет отображаться с ошибкой.

Такие погрешности детектора будут намного меньше у изделия с высоким классом точности. Поэтому не забывайте о таких особенностях, старайтесь вблизи источника энергии производить сверление аккуратно и обязательно с отключённым электропитанием.

«Дятел» – самый популярный искатель проводки

В России одним из самых популярных устройств для поиска электропроводки считается «Дятел» (если официально, то E121). Он дает возможность определять место пролегания кабелей под штукатуркой толщиной до 8 см.

Искатель проводки «Дятел»

Технические особенности «Дятла» следующие:

  • работа от напряжения до 380 Вольт;
  • вес – 250 грамм;
  • возможность бесконтактного поиска;
  • возможность поиска проводки, фазных кабелей, сломанных электроприборов и разрывов;
  • мониторинг работы счетчика и предохранителей;
  • четыре режима чувствительности.

Рассмотрим подробнее эти режимы. Ниже указано расстояние от антенны прибора до провода для каждого из них:

  • 1 – 0-1,5 мм;
  • 2 – 10 мм;
  • 3 – 30 мм;
  • 4 – 40 мм.

В комплект с прибором «Дятел» входят чехол, элементы питания и техпаспорт.

Как проверить сигнализатор скрытой проводки

Проверить новый детектор можно на обычном удлинителе, который подключен в розетку. В роли преграды можно использовать книги или керамические тарелки

Проверять прибор необходимо в магазине. На маленьких точках продавцы могут препятствовать тестированию, ссылаясь на отсутствие работающих электрических устройств. Это означает, что детектор может быть некачественный.

Процедура проверки заключается в нескольких этапах:

  1. Включить устройство и поднести его к любой видимой проводке.
  2. Попытаться поймать сигнал от того же кабеля, но на расстоянии, указанном производителем.
  3. Выключить устройство, потребляющее электричество и попробовать обнаружить его без напряжения. Это нужно, если продавец не знает всех функций детектора.
  4. Закрыть прибор каким-либо предметом, чтобы детектор определил его через препятствие.

Если все параметры соответствуют описанным в инструкции, сигнализатор можно покупать.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
