Приспособление для заточки ножей

Электрические устройства для заточки ножей

Процедура создания электрического заточного станка проста: достаточно снабдить практически любое приспособление для заточки ножей и ножниц электроприводом. Подобный заточной станок позволяет быстро и качественно наточить изделие и при этом обеспечивает у кромки лезвия более качественную вогнутую полочку.

Механизм электроточила для натачивания ножей содержит в себе направляющую, которая размещена вдоль оси вращения точильного бруска, и при помощи которой прилаживается лезвие под заданным углом. Угол заточки выставлен и задаётся направляющей, а усилие прижима определяется мастером.

Особое внимание требуется уделить скорости затачивания, т.к. электропривод позволяет наточить изделие с большой скоростью, в результате чего поверхность ножа нагревается

Подобный поверхностный нагрев приводит к отпуску закалённой стали, вследствие чего нож может быстро потерять свою твёрдость и срок его службы заметно сократится. Для предупреждения отпуска стали, следует заточку на скоростном электроточиле выполнять в короткие промежутки времени и с достаточными перерывами, позволяющими ножу остыть.

Основы правильного затачивания лезвий

Даже у домохозяек есть несколько ножиков для разных целей. Одним приспособлением режут хлеб и сдобу, другим — мясо, третьим рубят хрящи и кости. Есть охотничьи и рыболовные ножи. Каждый из них отличается от другого индивидуальным углом заточки. Это понятие определяет назначение режущего предмета.

Это интересно!

Угол заточки виден, если ножик не успели наточить в домашних условиях. Его можно увидеть при покупке нового ножа — до начала его активного использования.

Ручная заточка режущих инструментов — кропотливое занятие, требующее строгого соблюдения угла. Фабричные станки облегчают эту задачу, но стоят очень дорого — от 20 000 рублей и выше. Если вы — любитель домашних самоделок, вы сможете смастерить приспособление для заточки ножей своими руками, а если понадобятся чертежи — их всегда можно отыскать на просторах интернета. Это займёт время, но обойдётся не так дорого. Известно, что самодельные устройства бывают ничуть не хуже заводских и служат в течение многих лет.

Понятие угла заточки

Его величина разная для того или иного типа лезвия. Размеры угла для разных режущих инструментов выглядят так:

  • 8-12 градусов для опасных бритв;
  • 10-15 градусов для филейных ножей;
  • 15-20 градусов для инструментов бытового применения;
  • 20-25 градусов для ножей рыболовного и охотничьего назначения. В зависимости от потребностей охотника или рыболова угол может быть больше — до 40 градусов;
  • 30-50 градусов для лезвий специального применения (например, для мачете, который используют для срезки и рубки бамбука, лиан и стволов деревьев).

Точильный камень и его особенности

Процесс заточки ножей невозможен без точильного камня. Как и наждак, он обладает разной степенью зернистости — мелкой, средней или грубой. Такое деление условно для разных стран. Примерная градация заточного камня выглядит таким образом:

  • от 200 до 250 — экстрагрубая фракция, которую для затачивания не применяют;
  • от 300 до 350 — грубая. Таким точилом обрабатывают лезвия, которые повреждены или сильно затуплены. Также грубую фракцию применяют, если планируют изменить угол заточки;
  • от 400 до 500 — средняя. В розничной продаже встречается редко, потому что мастера ею редко пользуются;
  • от 600 до 700 — мелкая. Именно такие бруски универсальны и подходят для большинства ножей;
  • от 1000 до 1200 — экстрамелкая. С её помощью можно придать лезвию такой же блеск, как у зеркала.

Есть брусковые точила, сделанные из алмазов, керамики или сланцевых пород. Они могут быть натуральными или искусственными. Бруски натурального происхождения изнашиваются быстрее, чем искусственные. Среди них редко попадаются мелкофракционные изделия.

Перед применением нужно обрабатывать бруски водой. При впитывании жидкости и затачивании абразивные частицы превращаются в густую пасту. Паста способствует высокому качеству заточки. Для большей эффективности можно использовать мыло, смешанное с водой.

При выборе бруска надо учитывать его форму и длину. Длина точила должна быть больше, чем лезвие. Удобнее всего работать на двустороннем точиле, когда на одной стороне бруска мелкофракционный абразив, а на другой — крупнозернистый материал.

Керамические камни

Самым простым, и одновременно сложным способом заточки ножа является использование полноразмерных абразивных керамических камней. Некоторые требуют для работы предварительного замачивания, и соответственно называются водными камнями, которые для эффективной работы требует смазки специальным маслом, и соответственно называются масляными камнями. Смазка водой или маслом, требуется для того, чтобы кусочки металла и отработанного камня не забивали поры абразива, тем самым снижая эффективность работы.

Камень требует предварительно замочить в холодной чистой воде, на 10-15 минут. После того как перестанут подниматься мелкие пузырьки, это будет означать что камень напился воды в достаточной мере, его можно перенести на рабочее место.

Для заточки необходимо расположить абразивный камень на ровной поверхности, на основе которая не даст камню скользить в процессе работы. Обычно камни продаются в комплекте с подставкой на резиновом основании.

После чего используя приспособление «Костыль», которое представляет собой шпильку с закругленным основанием, к шпильке прикреплён зажим для ножа, выставить необходимый угол заточки. Необходимо особо отметить, что назначение ножа определяет угол заточки. Так для охотничьих либо туристических ножей, которым приходится сталкиваться с тяжелыми работами, угол заточки составляет 40 градусов. В некоторых случаях возможно выполнение микро-подвода, чтобы обеспечить дополнительную прочностью режущей кромке. Для кухонных ножей, от которых требуется агрессивный и качественный рез, но при этом не предполагаются большие нагрузки на режущую кромку, оптимальным будет угол около 30 градусов. Для опасных бритв, которые в работе сталкиваются только бритьем волос угол может составлять 20 градусов.

Выставить угол можно как с помощью специального приспособления, так и просто скачав приложение на смартфон. На крайний случай использовать обычный транспортир. Важный момент, если точим охотничий нож, то полный угол составляет 40 градусов, соответственно выставляет угол 20 градусов на сторону.

Зажав нож в зажиме, и определив необходимый для заточки угол, без лишних усилий прижимаем клинок ножа к поверхности абразива и возвратно-поступательными движениями приступаем к заточке. Главным условием эффективной заточки является то, что категорически нельзя прикладывать заметных усилий к ножу. Абразив сам снимет необходимый объем металла. Не зря процесс заточки часто сравнивают с медитацией.

В процессе заточки с противоположной стороны режущей кромки будет образовываться заусенец, его легко можно нащупать ногтем. Это связано с тем, что в процессе сема материала с одной стороны, часть стекает на противоположную сторону режущей кромки, загибаясь при этом. После образования заусенца, следует перевернуть нож на другую сторону и продолжить заточку. В процессе которой регулярно смачивать абразив водой.

После того как заусенец отвалится, можно перейти на более высокую гритность. Для грубой обдирки, и чернового формирования режущей кромки можно использовать камни с гритностью 120/300 единиц. Для чистовой обработки режущей кромки используются камни с гритностью 600-1000 единиц. Для финиширования применяются абразивы с гритностью 2000-3000 единиц и выше.

В некоторых случаях, для полировки подводов используются полировальные алмазные пасты. Но следует сказать, что это далеко не всегда является хорошим выбором. Можно завалить режущую кромку на финише и получить так называемый мыльный рез. То есть нож будет лихо брить волосы на руки, в лапшу шинковать бумажку, но будет скользить по шкурке помидоров. Поэтому рекомендую финишировать при заточке на керамических высоко гритных абразивах.

По мере наработки навыка, можно отказаться от использования приспособления, и перейти на заточку руками.

Как наточить нож рубанка

Первая попытка правки режущей кромки показала хорошую работоспособность созданного приспособления для заточки столярного инструмента, но сразу указала на его недостатки, которые были допущены в спешке.

Что усложняет работу заточной тележки

О высоте корпуса

Для создания качественной режущей кромки необходимо правильно выставить угол заточки. Он формируется выдвижением ножа рубанка, используемого в качестве гипотенузы прямоугольного треугольника.

Этот фактор необходимо учитывать при создании высоты тележки. Для формирования самых острых углов мне потребовалось максимально выдвигать нож из заточного приспособления, а это не очень удобно.

Поэтому при наладке я уменьшил высоту приспособления до минимума, обрезав часть корпуса. На это ушло всего несколько минут, а возможности и удобство пользования инструментом расширились.

О ширине расстояния между колёсами

Здесь тоже была допущена ошибка. Широкая тележка требует крупногабаритного точильного камня или наждачной бумаги большой площади. Это не экономно.

Я по возможности уменьшил расстояние между шарикоподшипниками, и они стали помещаться на самодельном точильном камне, сделанном мною из керамической плитки. С его помощью удобно осуществлять доводку режущей кромки после ее правки на крупнозернистой шкурке.

Другие рекомендации

Сделанный мною корпус из бруска удобнее выполнять из трех составных частей:

  1. нижней, служащей осью крепления колес и прикрепленной на верхнем переходнике;
  2. средней прямоугольной;
  3. верхней из закрепленной крепежной пластины.

Нижнюю заготовку с подшипниками можно делать уже, чем ширина полотна рубанка и крепить отдельными шурупами к средней, а шпильки располагать в средней и верхней частях. В этом случае режущий инструмент станет удобнее.

Технология заточки

В этом вопросе ничего сложного нет, если правильно установить нож рубанка. Его плоскость подводов должна точно лежать на поверхности точильного камня в тот момент, когда тележка находится в рабочем положении

Надо обратить внимание на:

  • плотность и равномерность прилегания поверхностей;
  • строго перпендикулярное положение режущей кромки относительно направления движения заточной тележки;
  • отсутствие препятствий на пути колес.

Сама заточка выполняется быстро. Мой помощник — школьник начальных классов с большим интересом выполнил эту несложную работу, покатав подготовленное приспособление по ровно расстеленной полосе наждачной бумаги.

У него получился довольно удовлетворительный результат: вполне нормальная ровная режущая кромка, но не до конца сформированная плоскость скоса внизу.

Мне осталось немного поработать, чтобы устранить указанный дефект. Затем довел режущую поверхность до хорошего состояния на самодельном точильном камне с мелким зерном.

Качество поверхности улучшилось. Дальше требуется правка на коже или резине с пастой ГОИ.

Но даже в таком состоянии рубанок стал хорошо строгать древесину, создавая тонкую и равномерную стружку.

Заканчивая изложение материала хочу обратить внимание, что приспособления для заточки ножей рубанка, стамески и другого столярного инструмента имеют различные конструкции. Самые простые создаются из обычного деревянного бруска, в котором делается пропил под углом для крепления режущего лезвия. Этим бруском ведут по точильному камню

Заточка вполне удовлетворительная, но возникает дополнительное трение древесины, которая к тому же постепенно стачивается. А в описанной конструкции подшипники качения снимают эту нагрузку

Этим бруском ведут по точильному камню. Заточка вполне удовлетворительная, но возникает дополнительное трение древесины, которая к тому же постепенно стачивается. А в описанной конструкции подшипники качения снимают эту нагрузку.

Рекомендуемая мной конструкция предназначена для начинающих мастеров без практического опыта. Профессиональные столяры пользуются дорогими и высокоточными приспособлениями.

О них подробно рассказывает Андрей Ярмолкевич в своем видеоролике «Заточка ручного рубанка».

https://youtube.com/watch?v=hc_cFxP4C2s

Полезные товары

  • Стержень-губка для чистки от ржавчины
  • Монета-сувенир для принятия решений
  • Гибкий вал для шуруповерта (где обычно не подлезть)

Полезные сервисы и программы

  • Курсы по дизайну
  • Онлайн изучение английского языка с репетитором или самостоятельно

Как сделать самодельное приспособление для заточки ножей на наждаке

Точильный станок или наждак считается универсальным. Используется изготовленное своими руками приспособление для заточки ножей фуганка, мясорубки, стамески и любого другого инструмента, нуждающегося в остроте. Для создания подобной точилки требуется приобрести рабочий небольшой двигатель. Для этого подойдет мотор от старой стиральной машины, соковыжималки или другого бытового прибора. Другая сложность заключается в необходимости наличия переходника, идеально совпадающего с диаметром вала двигателя.

Иногда для его изготовления понадобится создать чертеж станка для заточки ножей и предоставить размеры токарю, который сможет сделать необходимую деталь. Затем готовый переходник насаживается на вал и закрепляется с помощью болта и шайбы с гайкой.

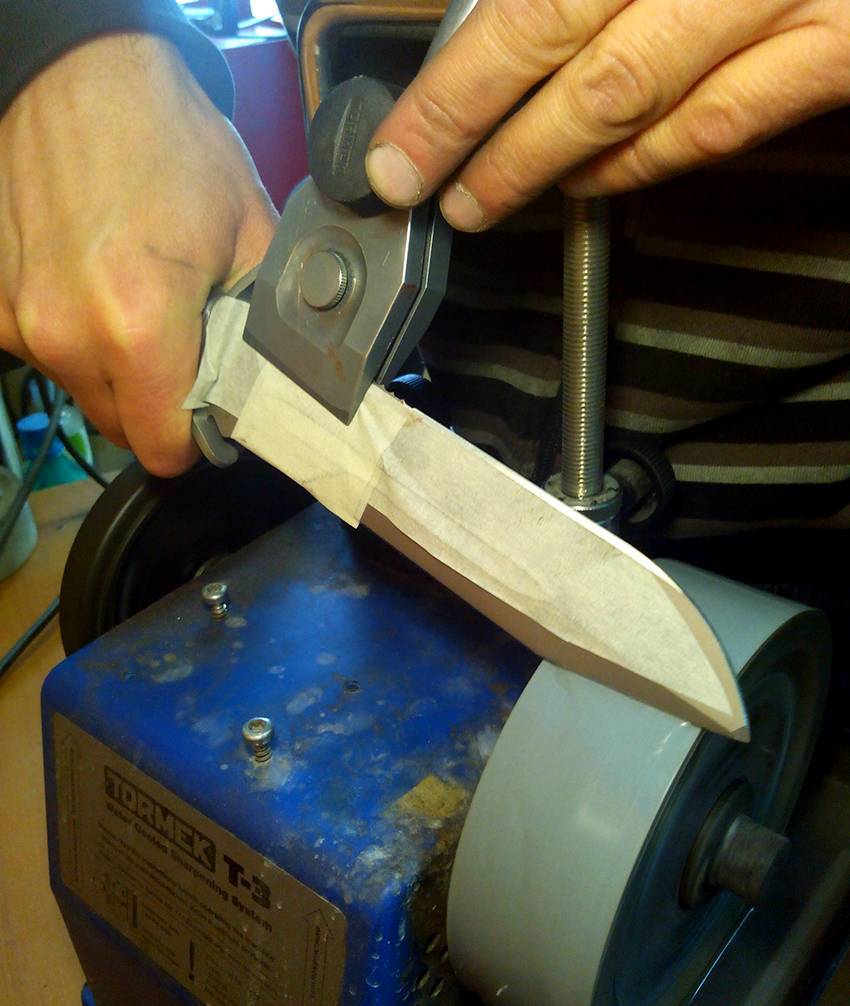

Приспособление на наждаке позволяет точить не только ножи, но и другие инструменты

Для изготовления наждака необязательно приобретать мощный мотор. Оптимальным показателем считается 400 Вт, но даже двигателя мощностью 100-200 Вт для бытового использования будет достаточно. Количество оборотов обычно находится в пределах 1000-2000 оборотов в минуту. Чтобы обезопасить себя от летящей металлической стружки, рекомендуют дополнительно изготовить кожух.

Что касается кругов на наждак, то для обработки нетвердых металлов, из которых и выполнено большинство бытовых приборов, подходят круги из электрокорунда с маркировкой 25А. В большинстве случаев такие круги отличает белый цвет. Благодаря особенностям материала сталь не перегревается, а качество заточки остается отменным.

Самостоятельная заточка ножа – не самая простая задача, особенно для новичка, но со временем при постоянной практике можно научиться выполнять процесс не хуже любого мастера. При желании рекомендуют попробовать изготовить станок для заточки ножей своими руками, чертежи которого легко найти в открытых источниках. При этом необязательно сооружать сложные конструкции, потому как даже простая, но грамотно изготовленная точилка поможет содержать лезвия в идеальном состоянии.

Какие проблемы могут возникнуть в процессе работы?

Конечно, подобрать правильный угол для затачивания сложно. Тем более такой процесс затруднителен, если отсутствует специальное приспособление для заточки ножей. Ведь если удерживать клинок руками, очень сложно будет добиться равномерного заострения с правильными углами. Чтобы устранить такую проблему, можно использовать самодельное приспособление для заточки ножей. Тем более что сделать его в домашних условиях не составит труда. И хотя в настоящее время существует огромное количество различных заточек, их конструкция не отличается повышенной сложностью, поэтому на изготовление такого прибора уйдет мало времени.

Заточка ножей – необходимые условия

Для эффективной и длительной эксплуатации ножа важнейшим фактором при его затачивании является угол между гранями лезвия. В процессе заточки необходимо восстановить ранее заданный угол, который будет полностью соответствовать технологическим нормам и быстро, свободно и эффективно разрезать материал.

Для каждого лезвия подбирается свой оптимальный угол:

  • для бритвы и скальпеля угол заточки должен быть в 10–15 градусов;
  • ножи для резки хлеба, фруктов и овощей затачиваются под углом в 15–20 градусов;
  • многофункциональные ножи для различных продуктов обрабатываются под углом в 20–25 градусов;
  • охотничьи и походно-туристические ножи – под углом в 25–30 градусов;
  • ножи для резки твердых материалов – в 30–40 градусов.

Не имея специального приспособления, наточить лезвие под нужным углом затруднительно. Удерживая нож руками, довольно затруднительно обеспечить необходимый угол наклона режущего инструмента. Для облегчения этого процесса существуют специальные приспособления, которые можно смастерить своими руками. Их конструкции достаточно просты, а на само изготовление уйдет не так уж и много времени.

LM

Не требует каких-либо особых навыков и пользование ручной точилкой для ножей типа Lansky-Metabo, поз. 1 на рис. Схема ее устройства дана на поз. 2, а порядок пользования – на поз. 3. Недостатком точилки Lansky-Metabo считается нестабильность угла заточки по длине лезвия: по нему ведут штангой с оселком. Вынос точки касания при этом непрерывно меняется, т.к. она описывает дугу окружности, а лезвие иной конфигурации. Соотв. «плавает» и угол. Поэтому точилку Lansky-Metabo используют преимущественно для заточки походных и охотничьих ножей со сравнительно коротким клинком.

Точилка для ножей типа Lansky-Metabo

Однако данный недостаток возможно обратить в достоинство, если клинок зажать в клеммах корневой частью А (у черенка) и слегка повернутым кончиком от себя, поз. 4. Тогда у корня клинка угол заточки будет наибольшим, что оптимально для обработки твердых материалов или использования ножа как колуна. Так ведь им и работают в подобных случаях, чтобы внешнее плечо рычага рука-клинок было покороче.

К середине лезвия Б угол заточки будет плавно уменьшаться и достигнет минимума на сгибе его образующей Б1, что удобно для тонкой работы. Затем к кончику В угол снова увеличится, что сделает кончик более стойким при сверлении, долбежке/ударе и пробое (протыкании).

Чертежи деталей оригинальной точилки Lansky-Metabo даны на рис. Цифры у окон под штангу (направляющую) соответствуют ПОЛНЫМ углам заточки.

Чертежи деталей точилки для ножей Lansky-Metabo

На след. рис. дан сборочный чертеж зажима, а далее – чертежи и размеры клемм Lansky-Metabo, изготовленных из уголка 90х90х6 мм. Автор разработки скрывается под псевдонимом Serjant. Это, безусловно, дело его скромности. Но, между прочим, на производстве технологические новшества, позволяющие для изготовления фасонных деталей использовать стандартные профили, ценятся иной раз подороже серьезных изобретений.

Сборочный чертеж зажима точилки для ножей Lansky-Metabo

Чертежи самодельных клемм для точилки Lansky-Metabo из уголка 90х90х6

Общий сборочный чертеж точилки для ножей Lansky-Metabo

Точилка для ножей своими руками » Полезные самоделки

Материалы

1. Фанера или пластиковая пластина толщиной 10 мм.2. Винты, барашковые винты, шайбы и пруток (0,5 м.) с резьбой М6 или М8.3. Магниты от б/у жесткого диска компьютера

4. Подшипник от старой кофемолки.

5. Наждачные (абразивные шкурки) листы и бруски разной зернистости: 120, 320, 600, 1500.

Изготовление

1. Неподвижную часть станка изготавливаем из фанеры (пластика). Полоски длиной 30 см. и 5 см. и шириной (10…12) см. скрепляем буквой Г снизу алюминиевым уголком. В верней части устанавливаем 1 или 2 магнита (их заливаем эпоксидной смолой). В нижней противоположной части сверлим отверстие и устанавливаем вертикально прут с резьбой (высота 12…15 см.) с подшипником.

На поверхности (для упора затачиваемого ножа) устанавливаем подготовленный алюминиевый (или нержавейка) с прорезью в середине пластину (толщиной до 2мм.) с барашковым зажимом.

2. Подвижная часть двух вариантов:

Вариант А. Для заточки брусками.

Вариант Б. Для заточки абразивными шкурками.

У алюминиевого профиля 4 стороны шириной 25 мм.

На каждую сторону наклеивается полоска абразивной шкурки разной зернистости: 120, 320, 600, 1500. Для наклейки я использую канцелярский клей-карандаш. После использованная полоска шкурки легко снимается ножом и наклеивается новая полоса.

Процесс заточки

1. Устанавливаем затачиваемый нож как на фото.

Нож четко фиксируется за счет магнита и отпадает необходимость закреплять его механически.С помощью подвижного упора выставляем нож вверх до необходимого положения и закрепляем упор барашковым винтом.Ставим подвижную часть станка на нож.

Теперь выставляем угол заточки опуская вниз или поднимая подшипник с помощью винтов.

Для первой заточки поворачиваем к лезвию ножа сторону с минимальной цифрой зернистости 120 (самой грубой).затачиваем до получения сплошной полосы на кромке лезвия (шириной 0.5…1 мм.)Переворачиваем нож и всё повторяем. Процесс продолжаем шкуркой 320, 600, 1500.Теперь можно ножом бриться.

Такой же порядок заточки заточными брусками. Но в этом случае имеются несколько недостатков:

1. Средняя часть бруска со временем вырабатывается тогда угол заточки «плавает», чего нет в первом варианте.2. Бруски с разной зернистостью необходимо менять, а в первом варианте для изменения зернистости необходимо только поворачиваем грань. Снятие бруска происходит отжиманием пружины двумя пальцами.

Теперь все ножи заточены полным циклом. Если некоторые из ножей в процессе использовании тупятся. Я только правлю эти ножи с зерном 600 или 1500, двумя-тремя движениями на каждую сторону ножа

Спасибо за внимание! Специально для сайта «Полезные самоделки» от Гамира Хамитова

Профили заточки

Профиль лезвия ножа увязан со свойствами материала и структурой клинка, а также со свойствами материалов, для обработки которых инструмент предназначен. Заточка на простой тупой клин (поз. 1 на рис.) дает стойкое, но грубое лезвие: сопротивление резанию велико, а достаточно вязкие материалы нож рвет. Острый клин (поз. 2) быстро тупится или выкрашивается, на вязких и/или волокнистых материалах сопротивление резанию может быть и больше, чем тупым клином из-за трения отрезаемого о клинок.

Профили заточки лезвия ножа

Идеальным во всех отношениях является оживальный (плавно сбегающий) профиль, поз. 3. Специалисты до сих пор спорят, какая его образующая лучше – эвольвента, гипербола или экспонента. Но бесспорно одно – сделать оживальное лезвие в производственных условиях сложно и дорого, а направить его самостоятельно невозможно. Поэтому ножи с оживальной заточкой используются только в спецоборудовании, напр. микротомах – биологических приборах для получения тончайших срезов тканей.

Для одноразовых клинков, напр. лезвий безопасных бритв, используется граненая заточка, поз. 4, т.е. оживальная образующая, как говорят математики, аппроксимируется отрезками прямых. Количество граней заточки указывается в сертификате или на сайте производителя. Для толстой грубой щетины лучше подойдет 3-4-гранная; для нежных волос не на лице – 8-гранная. Универсальной считается 6-гранная.

Угол α

Угол заточки дается всегда в половинном значении α, т.к. многие инструменты и, напр., штык-ножи, затачиваются на одну сторону. Для ножей различного назначения угол α выдерживается в след. пределах:

  • 10-15 градусов – медицинские скальпели, опасные бритвы, ножи для художественной резьбы.
  • 15-20 градусов – кондитерские (для тортов) и овощные ножи.
  • 20-25 градусов – ножи хлебные и филейные.
  • 25-30 градусов – охотничьи, походные, ножи выживания.
  • 30-35 градусов – бытовые ножи общего назначения.
  • 35-40 градусов – столярный инструмент, сапожные ножи, топоры.

Полуторная

Заточка ножей, кроме специальных, делается почти исключительно полуторного профиля, слева на рис. Полуторная заточка названа так потому, что пологая грань лезвия (спуск) формируется в процессе изготовления клинка и заточке не подлежит. Фактически, направка ножа с полуторной заточкой не сложнее заточки на простой клин. Полуторная заточка оптимальна для ножа, которым работают с самыми разными материалами, и сделать точилку для ножей с полуторной заточкой гораздо проще, чем на заточку граненую.

Заточка лезвия бытового или походного ножа

В центре и справа на рис. показаны стадии заточки лезвия и номера используемых на них абразивов. Номер абразива соответствует количеству его зерен на 1 кв. мм поверхности. Стадия доводки имеет некоторые особенности:

  1. Охотничьи и походные ножи не доводятся. Так ими легче резать твердое (напр., кости) с протяжкой (с подпиливанием). Кроме того, если случайно порезаться, то слегка рваная рана быстрее перестает кровоточить, легче заживает и опасность проникновения инфекции в нее меньше.
  2. Лезвия опасных бритв, ножей сапожных и для художественной резьбы после абразива доводятся до зеркальной гладкости на кожаном оселке с пастой ГОИ.
  3. Направку и доводку лезвий кухонных ножей можно свести в одну операцию с абразивом №№ 800-1100.
