Проект №11. Проект гаража с подвалом и мансардой
С пользой можно использовать не только пространство над гаражом, но и под ним. Данный проект предусматривает расположение на площади почти 150 м² следующих помещений:
- гараж на два автомобиля;
- небольшая крытая терраса с лестницей, ведущей на мансарду;
- большая кладовка (площадь 50 м²), расположенная на цокольном этаже;
- холл на мансардном этаже площадью почти 40 м² можно использовать под гостиную и спальню, а при необходимости организовать и небольшой кухонный уголок;
- просторный санузел площадью почти 10 м²;
- два балкона: один расположен на входе на мансардный этаж, а на второй можно попасть из холла.
При желании построить уникальный гараж или при наличии особых требований придется создавать индивидуальный проект, но проще, быстрее и дешевле использовать готовый проект, в который можно внести небольшие коррективы.
Метки:Гараж, Проекты домов
Возведение кровли
Самый распространенный вариант обустройства кровли – установка бетонной плиты, которую необходимо покрыть несколькими слоями рубероида. Но при сооружении стен из пеноблока эта методика не подходит, так как сам по себе этот материал сравнительно хрупкий и под весом плиты может продавиться. Рассмотрим пример изготовления односкатной кровли с использованием двутавровой балки:
- Поперек кровли с шагом в 800 мм устанавливаете балки. Длина балки должна быть на 200–250 мм больше стены, т.е. именно настолько с двух сторон крыша будет свисать. Это защитит строение от осадков. Балки вмуровываются в стену.
- На нижнюю полочку раскладываете доски 40 мм как можно плотнее.
- Сверху них расстилаете рубероид. На края рубероид загибаете на 10 см.
- После этого засыпаете поверх рубероида шлаком, керамзитом или другим сыпучим сухим теплоизоляционным материалом.
- Сверху утеплителя изготавливаете тонкую цементно-песчаную стяжку до 3 см.
- Когда стяжка высохла, обработайте ее жидкой битумной мастикой, например, «Праймер».
- После этого методом наплавления расстилаете рубероид поперек гаража по направлению с нижней точки кровли вверх. Каждое полотно укладывается внахлест, что обеспечит стек дождевой и талой воды без просачивания ее в кровельный «пирог».
В завершение остается сделать козырек над воротами. Его можно сделать самостоятельно, сварив из уголка и застелив его поликарбонатом или другим кровельным материалом или приобрести готовый.
Как создать проект гаража с мансардой
После того, как хозяева определились с местом, можно приступать к выбору или созданию проекта. Сделать это можно следующими путями:
Разработать самостоятельно.Если пойти по этому пути, то нужно четко усвоить, что производится строительство серьезного сооружения, поэтому разработать нужно все очень скрупулезно. В любом случае, консультация со специалистом лишней не будет.
Самостоятельная разработка дизайн проекта должна выполняться последовательно с учетом таких этапов:
- Определение количества мест в гараже в соответствии с количеством автомобилей, для которых он будет использоваться.
- Решение функциональных возможностей мансарды: жилая она будет или нет.
- Определение размеров строения в соответствии с размером автомобиля, так как мансарду можно сделать и выступающей. Если предполагается производить мелкий ремонт автомобиля внутри, то нужно дополнительно увеличить площадь для размещения инструмента и возможности проводить ремонтные работы.
- Рисование плана на миллиметровой бумаге. С каждой стороны от автомобиля нужно оставить около метра для маневров, а также дополнить гараж местом для шкафчиков и проходами.
- Обязательно нужно учитывать место расположения лестницы на второй этаж. В некоторых проектах встречаются также лестницы, расположенные снаружи. Это делается из-за нехватки достаточного места внутри помещения.
Важно! При нанесении плана на бумагу нужно использовать только точные инструменты, чтобы впоследствии не получился неверный проект
После того, как план первого этажа закончен, нужно заняться вторым этажом. Для жилой мансарды обязательно стоит предусмотреть спальню, санузел и кухню. Если гараж по размерам большой, то на втором этаже может располагаться и больше помещений.
Вот еще несколько условий, которые нужно учитывать при разработке плана гаража с мансардой:
- Кровля для строения должна быть выполнена по всем правилам, как для жилого дома.
- Для того, чтобы иметь возможность пропылесосить машину и включить какой-либо инструмент, стоит позаботиться об электричестве на первом этаже здания. Проводка также должна быть включена в проект гаража изначально.
При создании проекта обязательно нужно определить материал, из которого будет выполнено здание. Он влияет на стоимость и время стройки, а также на прочность и время эксплуатации конструкции. Самым быстрым способом построить гараж, является каркасный метод, а использование современных теплоизоляционных материалов поможет сохранить тепло и препятствовать проникновению влаги внутрь. Очень распространены здания из бруса.
- Обязательно после подготовки проекта, его нужно нанести на бумагу, чтобы впоследствии не забыть ни один момент, даже поначалу казавшийся не слишком важным. Ведь в строительстве все нюансы в обязательном порядке должны быть соблюдены. Обязательно должны быть отображены на бумаге элементы, включающие два этажа.
Гараж с мансардой, проект которого изображен на фото, является более распространенным:

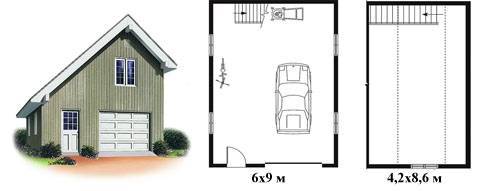

Решение простых важных вопросов
С последним пунктом проще всего, санузел ставят на том этаже, где больше проводишь времени. Проще всего поставить на нижнем этаже, меньше проблем с разводкой канализации и больше свободного пространства на мансарде. Обойтись без туалета не получится, если внутри помещения гаража вы проводите подряд больше 10-12 часов, если в проекте свободное место, сделайте две точки, на первом этаже и мансарде.
С удобствами неразрывно связана главная головная боль проектов с мансардой, а именно — обустройство лестницы на второй этаж. Если мансарда для вас — всего лишь склад, то правильным будет сделать откидную лестницу пожарного типа, как на фото.
Для гаражей, у которых площадь мансарды достигает 30 и более метров, нужно делать лестницу винтом или в виде двух маршей змейкой. Такой проект лестницы можно использовать в любых вариантах гаражей, даже самых малогабаритных.
Если мансарда по проекту будет использоваться в качестве полноценного жилья, то есть смысл сделать наружную лестницу. Возможно, это не украшает постройку, но такое решение намного удобнее и практичнее внутренних переходов. Это безопаснее, с точки зрения пожарных, и не нужно вдыхать выхлопные газы.
Помещение бокса для автомобилей и пространство мансарды должны соединяться герметично закрываемой дверью, кроме того, на каждом этаже по проекту должна быть своя система принудительной вентиляции.
Интересные проекты гаража с мансардой
Для обустройства полноценного жилого варианта мансарды лучше всего подойдет проект гаража на два автомобиля с полезной площадью второго этажа 70 м2. Здание высотой почти в 8 м строится из пенобетона на ленточном фундаменте. Кровля из металлочерепицы настилается на наслонные стропила из бруса. Для утепления используется минволокно, перекрытия изготавливаются из пустотелых бетонных плит.
Особенностью проекта является наличие внешней лестницы для второго этажа мансарды. Вход в жилое помещение расположен на втором этаже, за счет использования ломаной крыши входная дверь находится на одном уровне с мансардой. В проекте есть крыльцо с навесом, опирающимся на стойки из бруса. По признанию специалистов, подобное оформление входа в мансарду является одним из самых удачных, как с точки зрения дизайна, так и технологии строительства.
Площадь мансарды разбивается на две спальни, гостиную, санузел, ванную и кухню. По сути, на втором этаже гаража по проекту хватает места, как для полноценного одноэтажного дома.
Наличие отдельного входа позволяет использовать первый этаж не только в роли гаража, но и для ремонта или обслуживания автомобилей на коммерческой основе.
Если предыдущий проект показался вам чересчур затратным, можно построить гараж меньших размеров в стиле деревенского дома. Такое решение больше подходит для гаража на загородном участке или даче.
По проекту коробка гаража строится из газобетона или пеноблоков на свайном или ленточном фундаменте. Перекрытие изготавливается из армированного бетона, что позволяет усилить верхний пояс коробки из пеноблоков. Благодаря использованию двух полувальм в конструкции крыши, здание смотрится более выразительно. Кроме того, такое решение позволяет снизить нагрузку на верхнюю часть фронтонов крыши. Используемый для стропил брус 100х100 мм, мощная обрешетка и большой угол наклона скатов в 38о дает возможность использовать керамическую либо цементно-песчаную черепицу.
По проекту размеры первого этажа 7х7м, общей площадью в 40 квадратов, позволяют поставить две легковые машины и прицеп. Жилое помещение мансарды занимает 19м2, что в принципе достаточно для дачного или загородного варианта гаража. Этажи соединяются полувинтовой лестницей из бруса и сосновой рейки. По проекту здание не отапливается, поэтому внутри помещения нет санузла или котельной.
Разумеется, конструкции гаражей с мансардой не ограничиваются только огромными постройками, размером в полноценный жилой дом. При желании можно найти проект и перестроить уже имеющийся гараж 5х6 м в постройку с мансардным этажом.
В этом случае размеры мансарды уменьшатся до 12 м2, при высоте потолков 180 см. Из-за этого скаты крыши приходится делать относительно покатыми, с углом наклона до 27о. Здание получилось очень компактным и удобным, но небольшие размеры мансардного помещения вряд ли позволят использовать его в качестве жилого. Скорее это будет склад или место хранения ненужных вещей.
Если коробка гаража первоначально возведена из кирпича, то мансарду можно достроить каркасно-щитовым способом или дополнительными рядами пеноблоков, стянутыми арматурой. Нижний этаж утепляют ЭППС, и всю постройку зашивают сайдинговыми панелями. Крышу и потолочное перекрытие изготавливают из бруса и плит ОСБ.
Стеновой материал
Несущие стены можно возводить в принципе из любого материала. Однако наиболее распространены двухэтажные гаражи из кирпича и пеноблоков — они прочные, долговечные и устойчивые к большинству повреждающих факторов. Блочная кладка обходится гораздо дешевле кирпичной, да и выполняется быстрее. С появлением каркасных технологий также стало возможным сооружение двухуровневых гаражей из сэндвич-панелей. Легкие, теплые и быстровозводимые конструкции позволяют экономить не только на строках строительства, но также на денежных и трудовых затратах. При желании, вы можете надстроить верхний этаж над уже готовым боксом. Для этого понадобится произвести небольшие изменения в перекрытии.
Устройство мансарды
Строительство мансарды
Оптимальным выбором будет установка двускатной крыши. Она создается при помощи возведения стропильной системы. Основой для конструкции является мауэрлат – брус, прикрепленный по периметру стен специальными вмурованными анкерами. Его размер должен составлять 15×15 см. Под него укладывается слой рубероида. Перед началом работы для стропильных ферм выполняется шаблон, позволяющий выполнить сборку всех конструкций на земле, а после поднять их на крышу. Для соединения брусьев используют металлические накладки. Первыми устанавливаются крайние стропила, для надежности их закрепляют подкосами. Между установленными стропилами натягивают шнур и остальные фермы устанавливают по нему, шаг составляет 60 см. В верхней части стропила дополнительно скрепляются накладкой из доски. Скрепленные ригелем стропила станут потолком для мансарды, вертикальные опоры – стенами.
На стропила крепится слой гидроизоляционной пленки, а поверх него обрешетка. С внутренней стороны необходимо установить пароизоляцию и утеплитель, для этого используют базальтовую вату или пенополиуретан.
Лучше использовать мягкую кровлю
Кровельное покрытие выбирается по своему вкусу, стоит учитывать, что удары дождя по профнастилу будут слышны и в мансарде. Лучше использовать шифер или мягкую кровлю. Окна устанавливают на фронтоне или вырезают в скатах крыши.
Выбирайте винтовую лестницу, она занимает мало места. Пол на первом этаже заливается бетоном.
Облицовка сайдингом
Подробности и детали постройки можно выяснить, посмотрев видео.
Полезное пространство
Стоит также помнить о том, что есть вероятность появления дополнительного транспортного средства, требующего размещения. На возведение еще одного гаража уйдет много средств и времени. С учетом такого варианта развития событий желательно сразу рассмотреть проекты гаражей на два автомобиля.
Благодаря возведению строения с мансардой увеличивается общая полезная площадь, что дает множество преимуществ. К примеру, в мансарде можно хранить хозяйственные атрибуты и некоторые инструменты, которые раньше занимали место в доме. Так станет свободнее жилое пространство. Помимо этого, возможно оборудование спортивного уголка или мастерской. Но гараж с мансардой и рабочим помещением должен иметь отопление и дополнительное освещение.
Как правильно выбрать участок
Как и любое строительство на участке, гараж стоит разместить на подходящем месте. Оно может быть слегка меньше, чем у классического помещения для автомобиля, так как получается двухэтажным, и нет необходимости создавать дополнительные комнаты на нижнем этаже. Для строителей, которые много времени проводят в гараже рекомендовано оборудовать его специальной мансардой.
- Возле места должен быть полноценный въезд. Если создать гараж на неудобном месте, то может возникнуть множество трудностей как с заездом, так и выездом автомобиля.
- Выезд должен располагаться от ворот на дистанции в 5−7 метров, чтобы была возможность припарковать машину, если не будет надобности заезжать внутрь гаража.
- Площадка при этом должна быть полностью ровной, без выраженных бугров и склонов, так как наличие такого рельефа может вызвать большое количество трудностей.
- В случае когда мансарда используется в качестве жилого помещения, нужно учитывать возможность проведения следующих коммуникаций: канализация, отопление, вода, а также электроэнергетика. Нужно учитывать, что коммуникации не должны проходить под самим строением.
- Если постройка планируется создаваться поблизости с домом, то наилучшим расстоянием станет семь метров. Это поможет легко доходить до транспорта в случае непогоды на лице. Также можно сконструировать специальный навес, который будет проходить над дорожкой к гаражу.
- Чтобы исключить возможность подтопления постройки гараж следует устанавливать на уровне всех других конструкций либо немного выше.
Смотровая яма
Напомним о том, что при строительстве смотровой ямы обязательно нужно учесть глубину залегания грунтовых вод. Если глубина более 2,5 м, то изготавливать дренаж нет необходимости. Если меньше, то дренаж, соответственно, необходим. Предлагаем вам ознакомиться с процессом изготовления смотровой ямы, в которой необходимо сделать дренаж. Также следует произвести расчеты по ее размеру. Длина выбирается с учетом размера автомобиля, обычно достаточно 2 м. Что касается глубины, то она должна быть такой, чтобы в ней было удобно передвигаться. Так, вы учитываете рост автовладельца, добавляя к нему 30 см и клиренс машины, который равен от 120 до 175 мм. В результате примерная глубина будет достигать до 1800 мм. (30 см очень много – до машины не достанешь. Клиренс у машин разный и это нужно учитывать заранее, учитывая показатели имеющегося автомобиля.
Работы по изготовлению смотровой ямы выглядят следующим образом:
- Сперва выполняются земельные работы. При этом учтите толщину финишной стяжки пола, подушки, гидроизоляционного слоя и дренажа.
- Дно ямы следует засыпать гравием, слоем 100 мм, а затем песком слоем 50 мм. Все это поочередно трамбуется.
- По периметру котлована выкапываются траншеи для организации дренажа, глубиной до 500 мм.
- Дно траншеи застилается геотекстилем. Его необходимо завернуть на стену траншеи на 80 см.
- Далее засыпается слой гравия в 50 мм, а сверху монтируется дренажная труба. Можно использовать перфорированные трубы из пластика, асбестоцемента или керамики. При укладке трубы сделайте небольшой уклон для их функциональности. На 1 м будет достаточно 1 см уклона.
- После этого засыпаете трубу слоем гравия в 20 см и заворачиваете геотекстиль. Так, дренаж готов.
- Будущий пол ямы засыпается небольшим слоем глины, который необходимо утрамбовать.
- Следующим слоем расстилается рулонная гидроизоляция, например, рубероид или полиэтиленовая пленка.
- После изготавливается опалубка для пола, укладывается армирующий каркас из арматуры и заливается бетоном. В смесь бетона рекомендуется добавить «Дегидрол» или «Бетоноправ» для изготовления водонепроницаемого бетона.
- Когда стяжка пола высохла, проводится повторная гидроизоляция.
- Если грунтовые воды располагаются высоко к уровню землю, то стены смотровой ямы также замазываются/трамбуются глиной.
- Для строительства стен можно использовать кирпич или сделать монолитный бетон, предварительно сделав гидроизоляцию и соорудив опалубку с армированием. Последний вариант наиболее актуален при высоком уровне грунтовых вод.
- На стены укладывается гидроизоляционный слой, который соединяется с гидроизоляцией пола. Все стыки, щели и края тщательно обработайте. После этого выполняется заливка бетона.
- Когда стены высохли, можно производить финишную отделку стен и пола смотровой ямы.
- Стены можно поштукатурить и обложить плиткой или стекловолокнистыми плитами.
- Сверху ямы необходимо установить страховочную рейку. Она нужна с той целью, чтобы машины случайно не упала в яму. Для ее изготовления используется металлический уголок 60 мм. По размеру ямы сваривается каркас. Уложив на яму, каркас бетонируется. По завершении строительства на уголок можно будет укладывать доски (достаточно 40 мм толщины) для закрытия ямы.
Этот этап работы можно выполнять как сразу после заливки фундамента для стен гаража, так и после их возведения.
Проект №9. Небольшой гараж с чердаком
По занимаемой территории на участке это самый обычный гараж (6.7*6.7 м), но за счёт наличия чердачного помещения функциональность этой постройки значительно расширяется:
- на первом этаже поместится не только машина, но и небольшое хозяйственное помещение с окном. Оно проходное, но, тем не менее, тут можно расположить систему хранения, запас дров или иные необходимые вещи;
- мансарда имеет небольшие размеры, но зато тут аж 6 окон, что позволит владельцу значительно экономить на счетах за электричество. Как использовать мансарду, решайте сами. Тут можно обустроить уютную мастерскую, тренажерный зал или бильярдную.
Общая площадь — 67.6 м².
Рассматриваем проекты гаражей из пеноблоков – рекомендации по проектированию
К выполнению строительных мероприятий следует приступать после разработки проектной документации. В проекте содержатся сведения о конструктивных особенностях гаражного строения, устройстве фундаментной основы.
Невысокая плотность материала значительно облегчает саму конструкцию гаража
Возможны различные методы проектирования:
- самостоятельное составление рабочего проекта с использованием программных средств или путем эскизирования. Разработка чертежей и выполнение расчетов своими силами позволит разработать проект без дополнительных расходов;
- на договорной основе с использованием услуг специализированных организаций. Профессиональные проектанты учтут особенности строительства, рассчитают фундамент под гараж из пеноблоков, определят потребность в материалах;
- применение готового проекта. Стандартную документацию несложно адаптировать к конкретным требованиям путем простановки на готовых чертежах требуемых размеров строения.
В проектной документации содержится следующая информация:
- размеры помещения;
- этажность гаража;
- тип фундамента;
- особенности планировки;
- конструкция крыши;
- вид облицовки.
Определяясь с размерами гаража, учтите следующие моменты:
- количество транспортных средств, которые будут храниться в помещении;
- необходимость сооружения смотровой ямы;
- потребность в обустройстве подвального помещения;
- целесообразность установки слесарного верстака и стеллажей.
Блоки удобны в работе из-за небольшой массы
До начала проектных работ определитесь с конструкцией гаража. Возможны различные варианты компоновки:
- двухэтажное помещение с просторной мансардой;
- гараж увеличенной площади для хранения двух машин;
- стандартное строение с небольшими габаритами 3х6 м.
Если необходим проект двухэтажного гаража из пеноблоков, проектирование доверьте профессионалам.
Заключение
Мансарда над гаражом – один из вариантов удачного распределения пространства и разделения постройки на функциональные зоны. Тщательно продумав планировку, получите ряд преимуществ и дополнительных возможностей. При выборе строительной компании, которая претворит вашу задумку в жизнь, следует учитывать опыт работы при выполнении подобных проектов.
Прочитать позже
Отправим материал на почту
Распечатать
Длина гаража:
Практичный минимум должен составлять 6 м, при этом оставшееся пространство используется для полок для хранения инструмента или как мастерская.
Как бы вы не использовали мансардный этаж — одно из его главных преимуществ, что шумы не достигают главного дома — самое место для мастерской или музыкальной студии.
Автономный гараж на две машины не должен быть слишком большим, чтобы не доминировать над домом.
Гараж может быть местом не только для автомобиля. Дополнительная площадь позволит вам хранить садовое оборудование и инструменты или предметы домашнего обихода , которых негде «втиснуть».
Практичный вариант гаража для семьи с частыми визитами гостей — дополнительная стоянка под навесом рядом с гаражом и гостевая комната в мансарде.
Задняя часть гаража, обращенная в сад используется как зона отдыха с мангалом.
- гараж 31,88 м²,
- места для хранения 6,69 м²,
- туалет 3,18 м²
Планировка мансардного этажа:
- прихожая 4,47 м²,
- кухня 9,86 м²,
- комната 8,45 м²,
- ванная 3,03 м²,
- балкон 8,17 м².
Если вы ищите проект гаража, которые включает в себя приятные бонусы, то обратите внимание на это решение — гараж с беседкой с мангалом
Полезная площадь гаража 17,5 м², общая площадь мансарды 38,3 м², полезная 7,3 м²
Двухэтажный гараж, отдельно стоящий, из кирпича с двускатной крышей.
В задней части постройки есть кухня и ванная комната, внешняя лестница ведет на мансардный этаж.
Планировка гаража:
- 1.1 — ванная 4,35 м²
- 1.2 — мастерская 5,71 м²
- 1.3 — кухня 14,52 м²
- 1.4- гараж 34,51 м²
- 1.5 -терраса 32,15 м²
Площадь второго этажа почти 40 м2 была разделена на 2 комнаты плюс дополнительная ванная комната и холл. Эта часть здания может быть выделена в студию, помещение под аренду или квартиру для ваших гостей.
Планировка мансарды над гаражом:
- 2.1 — лестница 4,11 м²
- 2.2 — балкон 9,81 м²
- 2.3 — холл 12,63 м²
- 2.4 — ванная 4,90 м²
- 2.5 — комната 7,79 м²
- 2.6 — комната 14,40 м²
Чтобы лучше использовать полезное пространство гаража можно совместить постройку с небольшой террасой с видом на сад.
Планировка гаража и мансарды:
- гараж 29,90 м²
- кладовка 5,20 м²
- коридор 5,40 м²
- терраса 20.00 м²
- лестница 5,00 м²
- прихожая 13.00 m²
- ванная 4,60 м²
- спальня 9,70 м²
- гостиная 11,30 м²
- кухня 4,40 м²
Если вы планируете построить двухэтажный гараж с квартирой на чердаке, этот проект может оказаться настоящим хитом. Гараж представляет собой классическое кирпичное здание в форме, увенчанное крутой двускатной крышей. Традиционная архитектура гаража позволяет легко вписывать в любую среду.
Двое ворот, 260 х 224 см, ведут к гаражной части, запланированной на первом этаже. Внутри можно легко припарковать три машины, есть также место для велосипедов, косилок, мотоциклов или другого оборудования. Дополнительные функции хранения или небольшой мастерской будет выполнять небольшое подсобное помещение, размещенное в углу гаража.
Планировка мансарды над гаражом:
- 2.1 — холл 14,16 м²
- 2.2 — кухня 4,17 м²
- 2.3 — ванная 3,59 м²
- 2.4 — комната 18,76 м²
- 2.5 — комната 15,29 м²
- 2.6 — балкон 4,86 м²
При планировании постройки гаража стоит задуматься об использовании пространства возле него , так этот проект гаража расширяет свою функциональность с помощью небольшого навеса, который служит дополнительным местом для парковки, а с другой стороны — является балконом для второго этажа.
Любое дополнительное пространство в гараже , такие как, полки , рабочие столы и шкафы , позволит более широко использовать эту площадь для различных целей. Чем больше места в гараже, тем удобнее будет им пользоваться.
Мечта многих водителей — хорошо оборудованная небольшая домашняя мастерская, которую, в идеале, хотелось бы использовать как свое личное пространство, и ваш гараж идеально подходит для этой цели.
Давайте подумаем о гараже в более далекой перспективе — ведь, жаль не использовать его для других целей. Из захламленного редко используемого помещения вы можете создать просторный, практичный и функциональный интерьер, который будет использоваться каждым членом семьи.
Что вы думаете о мансарде над гаражом? Мы что-то забыли или вы с чем-то не согласны? Пишите свои : все предложения приветствуются.
