Смотровая яма в гараже

Создание базовой конструкции

Если говорить о материалах, то в первую очередь необходимо запастись стальным уголком. Возьмите материал достаточно большого размера, чтобы обеспечить необходимую площадь и жесткость для установки любых выбранных впоследствии систем.

Кроме того, потребуется дисковая пила или угловая шлифовальная машинка для качественного и ровного нарезания сегментов.

Нелишним будет использование сварочного аппарата. Конечно, соединить металл можно и на болтах, однако это потом потребует дополнительных усилий по выравниванию общего уровня.

Кроме того, болтовые соединения способны оставить неприятные торчащие остатки стержней и прочие выступающие элементы. Электросварка в данном случае имеет существенное преимущество благодаря возможности максимально ровного и однослойного соединения металлического периметра смотровой ямы.

Размер самой изготавливаемой рамы полностью соответствует внешнему периметру стен самой ямы. Устанавливаются сегменты таким образом, чтобы обеспечить дополнительную жесткость внешним компонентам, а также создать необходимые условия для установки выбранного типа крышки.

Важным моментом является ориентация уголка. В случае, если вы планируете ставить крышку, рама разворачивается углами вниз.

Осуществить фиксацию конструкции лучше всего с применением анкеров или же дюбилей. Разумеется, для них потребуется сделать соответствующие отверстия в бетоне или кирпиче, зависимо от того, чем выстлана смотровая яма.

Сразу стоит подумать об адекватной защите всех металлических сегментов. Учитывая, что смотровая яма находится в полу и будет поддаваться самым различным негативным воздействиям окружающей среды, включая высокую влажность, желательно сразу же покрыть уголки грунтовкой и краской.

Утепление смотровой ямы

Для работы зимой производят утепление ямы. К тому же надо экономить электричество на нагревание гаража. Еще при расчете работ по яме должны предусмотреть ее утепление в основном полистиролом.

Он владеет такими качествами:

  • никак не гниёт;
  • никак не поддерживает горение;
  • никак не упускает воду, отлично крепится к бетонным плоскостям с поддержкою клея;
  • недорого стоит;
  • не опасен для самочувствия.

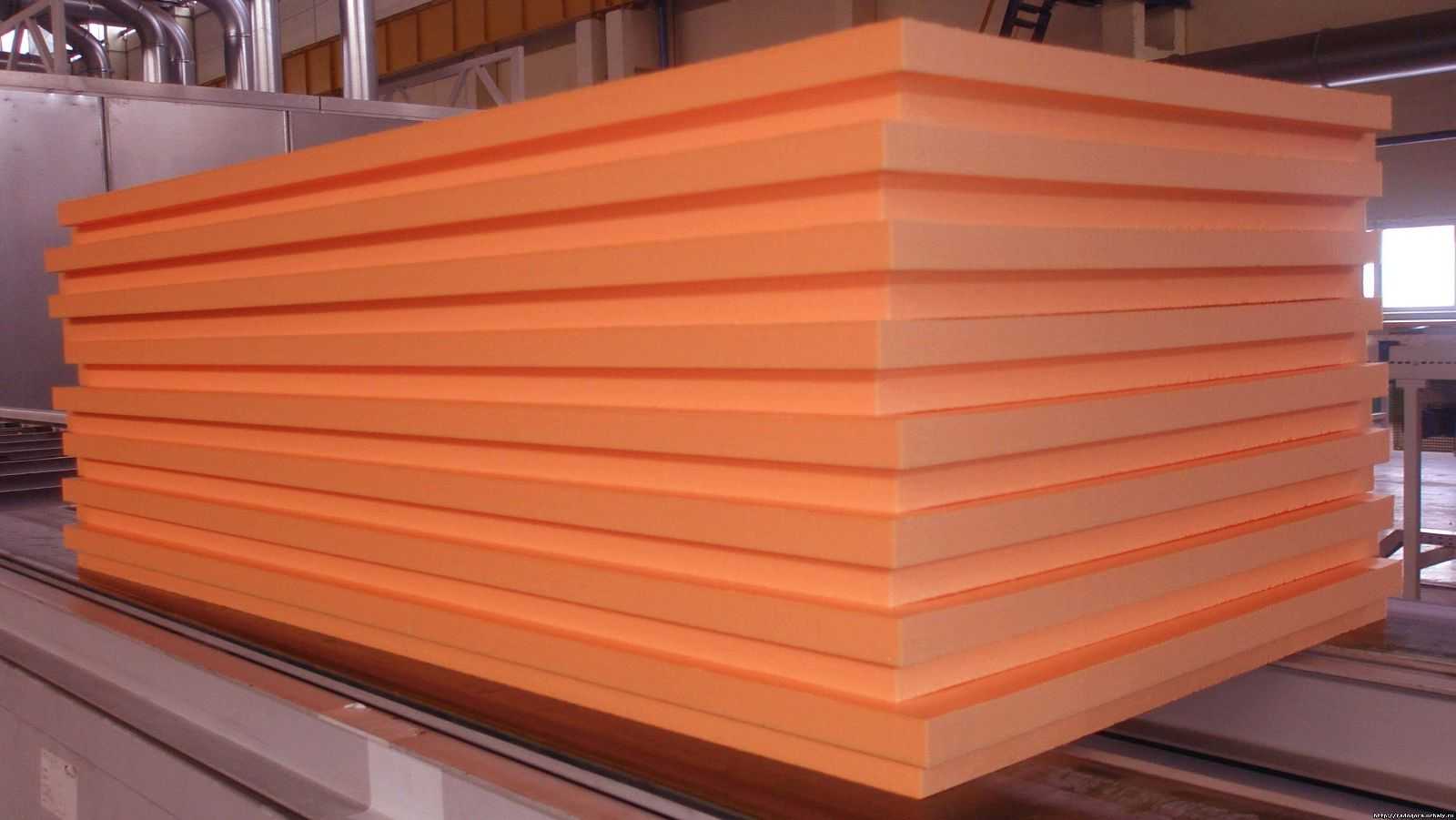

Для стенок традиционно советуют применять пенополистирол марки ПСБ-С-25, для пола — ПСБ-С-35. Его устанавливают слоем шириной 50 мм. Для крепления употребляют клей на цементной базе. Многие экономят на теплоизоляции ямы в результате зимой часто болеют.

Переходим к процессу возведения

Из бетона

Все этапы работ:

  1. Нужно сделать опалубку из OSB плит.
  2. Плиты соединяют, применяя доски и саморезы.
  3. Нужно форму укреплять распорками.
  4. Плиты должны быть соединены без зазоров или с минимальными зазорами. Внутрь опалубки ставят армирующую сетку.
  5. Потом заливают бетон, и после застывания получают монолит.
  6. Есть другой вариант использования бетона. Сначала нужно накрыть стенки котлована гидроизолирующим слоем материала. Дальше внутри ямы ставятся OSB плиты. Устанавливается сетка между гидроизоляцией и плитами. Внутрь данной системы вливают бетон.

Из кирпичей

Все этапы работ:

  1. В отделанный котлован устанавливают гидроизоляцию в виде полотна. Оно обязано вполне накрывать настил и стенки. Полотно нужно складывать внахлёст. Чтобы края лежали, их придавливают досками.
  2. Сверху совершают кладку «в полкирпича». Когда стенка вырастет до 135 см, изготавливают ниши, а потом кладку делают до края ямы.
  3. При укладке последнего ряда делают рамку из уголка так, чтобы при ее установке полки были параллельны полу. На неё ставятся толстые дощечки, накрывающие яму. Дальше совершают заливку пола батоном в автогараже.

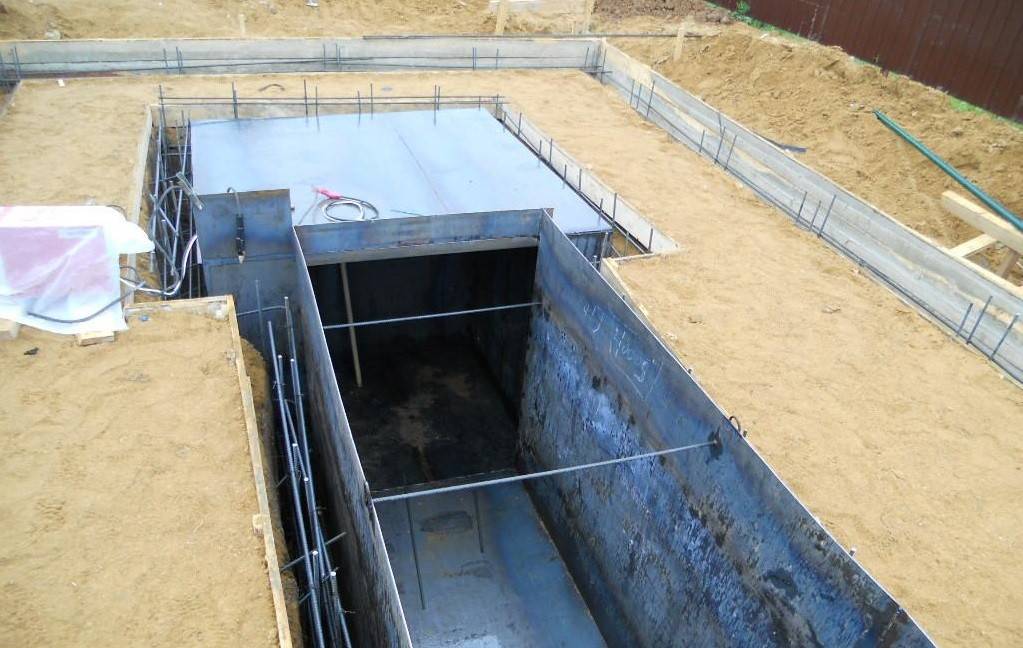

Из металлических листов

Данная система, как короб, главное достоинство которой надежность и не требует много времени на установку. При ее производстве листы объединяют непрерывной сваркой. Систему кропотливо покрывают специальными покрытиями против коррозии. Короб надлежит снабдить крепежами. С 4-х сторон к коробу привариваются уголки, которые углубляются в почву на 100-150 см для его удержания.

Обустройство пола ямы

Как и стены, пол так же формируется при помощи бетонного раствора. При этом следует учитывать такие нюансы:

Важно сделать подложку перед заливкой пола. Для этого на щебень насыпается слой песка толщиной 5 см и тщательно утрамбовывается.
Затем, как и при формировании стен, кладется арматура, роль которой играет строительная сетка.
На сетку заливается бетон, слой которого составляет 5 см.
При помощи строительного уровня пол выравнивается, пока раствор еще жидкий.
На застывание пола отводится 2 недели, при этом важно периодически смачивать поверхность водой во избежание растрескивания.. При обустройстве пола смотровой ямы своими руками следует учитывать уровень грунтовых вод

При их близком расположении следует уделить больше внимания гидроизоляции

При обустройстве пола смотровой ямы своими руками следует учитывать уровень грунтовых вод. При их близком расположении следует уделить больше внимания гидроизоляции.

Виды верстаков

Макеты различаются несколькими способами, включая конструктивные особенности, размеры и другие характеристики:

  1. По назначению:

    • Стол для столярных работ представляет собой специальный стол, состоящий из верстака (крышки) и прихожей. Она опирается на две опорные ножки, соединенные продольными камнями, закрепленными между собой жесткой конструкцией. Крышка верстака изготовлена из глубоко высушенного бука или дуба, а боковая сторона доски утоплена для складывания небольших инструментов в продолговатую форму. Рабочие зажимы крепятся к передней части крышки, а в задней части выполняется прямоугольный вырез, с помощью которого можно перемещать дополнительные тиски.В столешнице просверлено несколько отверстий для крепления зажимов или ограничителей, необходимых для выполнения работ;
  2. Максимальная длина стола плотника составляет 6 м, что позволяет закреплять и обрабатывать длинные доски и другие породы древесины. Монтажный кронштейн для крепления плит дополняется треугольным вырезом, в который вставляются клинья для удержания заготовки неподвижно;
  3. Стол представляет собой прочный рабочий стол на металлической раме с толстой деревянной столешницей, покрытой оцинкованной листовой сталью. Эта конструкция устойчива к действию растворителей и других агрессивных химических веществ, а также к ударам и весу заготовок;
  4. Универсальный верстак в принципе похож на металлообрабатывающий, но имеет дополнительные отверстия в столешнице и возможность крепления тисков с разных сторон крышки;
  5. В зависимости от количества заказов, имеется одна, две или несколько рабочих станций;
  6. Для дополнительных возможностей:

    • Складные верстаки (со складными частями столешницы, что очень практично в небольших помещениях);
  7. Шкафы с набором ящиков в ящике.

Утепление смотровой ямы

Если в гараже проводится много времени, он обычно имеет систему отопления. Для более быстрого прогрева смотровую яму следует утеплить. Для этой цели больше всего подходит экструдированный пенополистирол. Такой материал отлично справляется с задачей утепления смотровой ямы и гаража в целом. Он не подвержен воздействию влаги, бактерий и грибков. Кроме того, пенополистирол способен выдерживать существенные нагрузки.

Чтобы создать качественное утепление, понадобится уложить пенополистирол толщиной 5 см. Его необходимо закладывать между стеной ямы и грунтом. Сначала на грунт укладывают гидроизоляцию, потом пенополистирол, а затем – монтируют стенку.

Пенополистирол может закладываться под стяжку. Сверху на него обычно укладывают сетку армирования. Затем заливается бетон.

Когда лучше всего делать?

В России серьезная проблема – парковка автомобиля. Дворы «нерезиновые» и они давно уже не справляются с потоком все прибывающего и прибывающего транспорта. Поэтому многие россияне задумались о строительстве гаража со смотровой ямой. Так они решают проблему с парковкой во дворе и начинают самостоятельно следить за состоянием автотранспортного средства.

Читать также: Как снять лак с платы

Потратив деньги и время на обустройство такого гаража, экономят внушительную сумму на визитах в СТО. Автовладельцы самостоятельно меняют масло, покрывают дно слоем антикоррозийного средства и ремонтируют подвеску.

Специалисты советуют, если площадь позволяет, не задумывать обустройство технической ниши в капитальном гараже. Если к нему примыкает свободная незанятая площадь, делают навес и сооружают ее, чтобы не вредить кузову автомобиля и не бороться с коррозией при частом ремонте.

К сожалению, площадь не всегда позволяет претворить такой вариант в жизнь. До строительства фундамента гаража проектируют нишу, часто отводя под ее размещение его среднюю часть и тратя внушительную сумму денег на тепло- и гидроизоляцию. Нежелательно сооружать нишу, когда гараж готов, но если его площадь позволяет, то почему бы и нет?

Смотровая яма – удобная площадка для осмотра ТС, у которой есть один недостаток – повышенная влажность. Даже если продумать гидроизоляцию тщательно, все равно никто не застрахован от случаев коррозии днища авто, порчи лонжеронов и т.д.

Чтобы избежать проблем, многие автовладельцы покупают два места в гаражных кооперативах, устраивая в одном гараж, а в другом – площадку для осмотра своей машины.

Перед покупкой участка и началом строительства определяют уровень залегания грунтовых вод:

  • Если он более 2,5 м, лучше поискать другой участок для сооружения гаража. Если это невозможно, сооружают дренажную систему для отведения воды в колодец или коллектор.
  • Если уровень залегания грунтовых вод менее 2,5 м, строят нишу беспрепятственно.

Чтобы избежать проблем с кузовом, лонжеронами и днищем «железного коня», лучше держать нишу всегда закрытой. Даже если слой гидроизоляции достаточный, она все равно будет источником повышенной влажности. Летом держат ее открытой, чтобы она тщательно просыхала.

Смотрите фото вариантов обустройства смотровой ямы:

Стандартные размеры

Не существует стандартных размеров, которым должна соответствовать данная конструкция. Габариты выбираются, исходя из размеров машины, и составляют:

минимальная ширина свободного пространства – не менее восьмисот миллиметров

Важно правильно рассчитать, на какое расстояние и ширину выполнять канаву при закладке ямы. Итоговые габариты по ширине должны быть меньше размера колеи авто на двести миллиметров (если брать расстояние между внутренними плоскостями ходовых колес)

Ширина канавы выполняется на триста миллиметров больше итоговых габаритов, для обеспечения укрепления стенок;
длина определяется размерами помещения, где выполняются работы и должна превышать соответствующие габариты машины не менее, чем на пятьсот миллиметров в каждую сторону. Учитывая изложенные обстоятельства, данный размер колеблется в диапазоне от двух до шести метров. Также необходимо учесть устройство лестницы для спуска в яму. Она выполняется в приставном или ступенчатом исполнении. Приставной вариант позволит сэкономить пространство, но менее безопасен и удобен;
параметр глубины зависит от роста автовладельца. Изначально котлован выкапывается до двух метров, чтобы в готовом виде высота составляла около метра восьмидесяти или немного больше. При выборе глубины необходимо отталкиваться от уровня залегания грунтовых вод.

Оптимальные габариты определяются особенностями помещения, где оборудуется яма, ростом хозяина машины и размерами автомобиля. Также необходимо заранее предусмотреть место расположения лестницы. Оптимальное решение – разместить ее сзади. Но иногда размеры гаража этого не позволяют, поэтому оптимальный выход – расположение входа сбоку. Перед началом строительства необходимо выполнить чертеж, с отображением фактических размеров помещения и ямы.

Легкового

Для легковых автомобилей размеры ямы будут немного меньше, поскольку это определяется габаритами транспорта. Также меньше внимания может уделяться укреплению стенок. Об основных размерных параметрах говорилось выше.

Грузового

Яма для грузового транспорта выполняется большей длины, но если над ней предполагается выполнение работ как для грузовых, так и легковых автомобилей, ширина подгоняется под колею легковушки.

Учитывая большую массу грузовой машины и возрастание нагрузки на пол, это должно быть учтено при укреплении стенок.

Подготовка

В первую очередь понадобится провести комплексные подготовительные работы. Сейчас мы выделим все наиболее важные моменты.

Грунтовые воды

Большое значение имеет один фактор риска – уровень подъема грунтовых вод. От этого во многом зависит конечный успех работы по строительству смотровой ямы. В некоторых случаях приходится отказаться от устройства такой ямы или погреба. Нужно быть заранее готовым к тому, что уровень вод окажется критичным.

К сожалению, в некоторых населенных пунктах вовсе нет геологических специализированных служб, где производят соответствующие изыскания. Но вы можете самостоятельно определить уровень подъема грунтовых вод с достаточно высокой точностью. Это делается следующим образом. Вам нужно выкопать шурф глубиной 2,5 метра. Следите, до какого уровня поднимется вода. Когда подтверждаются худшие прогнозы, то есть воды залегают слишком близко к уровню земли, от строительства смотровой ямы лучше отказаться. Конечно, чисто теоретически, можно обеспечить гидроизоляцию даже в такой ситуации, но тогда яма будет напоминать больше бункер, потребуются большие усилия и вложения в строительство, а опасность затопления все равно сохранится.

Еще один вариант, который поможет справиться с природным фактором риска, заключается в обустройстве дренажа. Бывает так, что автолюбитель занимается своей машиной профессионально, смотровая яма ему необходима, а возможности выбрать другой участок нет. В таком случае следует сделать качественный дренаж подпочвенных вод. Выкапывается специальный дренажный колодец за пределами гаражного помещения, куда и отводится вода. Но такая работа трудоемкая, требует существенных вложений.

Грамотно определяем размеры смотровой ямы

Очень важно сразу точно определить оптимальные параметры смотровой ямы. Она не должна быть слишком большой, но в тесноте работать тоже неудобно

Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Остановимся на методах определения ключевых параметров.

  • Длина ямы. Учитывайте параметры автомобиля. Обычно стандартная длина смотровой ямы для легковой машины составляет примерно 4-5 метров. Чтобы обустроить удобный спуск с приставной или монолитной лестницей, надо добавить еще один метр. Это хорошие параметры, которые ориентированы на комфортное, рациональное использование смотровой ямы. Вам уже не понадобится регулярно передвигать автомобиль в ходе проведения ремонтных работ, как это бывает, если яма слишком маленькая, короткая.
  • Ширина. Здесь для вас ключевую роль играет расстояние между колесами машины. Стандартный параметр для современных легковых автомобилей – яма с шириной 75-80 см. Такой ширины будет вполне достаточно, при этом она не слишком большая.
  • Глубина. Тут все строго индивидуально. Конечно, в смотровой яме работают стоя. Некоторые выкапывают неглубокие ямы, чтобы не провоцировать давление и протекание грунтовых вод, однако работать сидя на табуретке неудобно. Лучше сделать хорошую глубокую смотровую яму. К росту автолюбителя прибавляется примерно 15 см. Когда возникают какие-то сомнения относительно глубины (например, когда в яме планируется работа нескольких людей с разным ростом), разумеется, лучше сделать ее больше. Ведь при необходимости под ноги просто можно сделать небольшой помост.

Когда параметры определены, надо сделать чертеж, а на нем прописать все точные размеры. Потом эта схема переносится на место строительства, выкапывания котлована.

Методы строительства

Процесс строительства во многом будет зависеть от метода обустройства смотровой ямы. Оптимальный вариант – закладывать основу сразу, еще на этапе возведения ленточного фундамента и цоколя гаража. В таком случае и котлован тоже выкапывает экскаватор. Параллельно идут и работы по гидроизоляции, вентилированию и утеплению ямы с гаражным помещением в целом.

Но достаточно часто приходится заниматься строительством уже после возведения коробки гаража. Конечно, тогда и копать котлован приходится вручную.

Обратите внимание на один существенный момент. Вам понадобится грунт от разработки, чтобы потом засыпать им пазухи, а также повышать уровень пола в помещении

Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает.

Инструменты и материалы для строительства

Перед началом работ подготавливают нужное оборудование и компоненты. Незначительная нехватка материала может увеличить время строительства. Из инструментов понадобятся:

  1. Штыковая, совковая лопаты для рытья котлована.
  2. Вёдра выносить грунт и доставлять раствор.
  3. Электроинструмент (бетономешалка, угловая шлифовальная машинка с отрезными кругами по бетону и металлу, сварочный аппарат).
  4. Ножовка по дереву.

Для постройки ремонтной ниши потребуются разнообразные материалы – сыпучие, металлопрокат, гидроизоляция, бруски и доски. Их количество определяют исходя из размеров ниши, однако потребность увеличивают на 15 %. Для строительства понадобятся:

  1. Цемент.
  2. Сыпучие наполнители (песок, гравий, щебень). Они нужны для приготовления кладочной и заливочной смеси. Первую применяют при возведении стен из кирпича, вторую – при формировании основания.
  3. Пиломатериалы для опалубки.
  4. Арматура диаметром 8-10 мм и вязальная проволока.
  5. Металлические уголки 50 х 50 мм.
  6. Гидроизоляционные материалы (рубероид, мастики, композитные смеси).
  7. Кирпичи или пеноблоки.
  8. Трубы диаметром 110 мм для вентиляции.

К сведению!Если планируют проведение освещения, дополнительно приобретают комплект электрофурнитуры, а также лотки для прокладки проводов.

Размеры смотровой ямы в гараже

Строгих рекомендаций по размерам ямы для гаража вы не найдете. Основываются в основном на параметрах машины и собственном росте. Габариты гаражной ямы выбираются из следующих соображений:

  • Ширина должна быть достаточной, чтобы вам в ней было удобно работать. В то же время она ограничивается расстоянием между колесами автомобиля — у каждого колеса должно быть пространство для маневра. В среднем ширина смотровой ямы от 80 см и больше.
  • Ее длина зависит от длины автомобиля. К размеру авто добавляют 1 метр. Этого достаточно для комфортного проведения работ.
  • Глубина считается в зависимости от роста: ваш рост + 10-15 см. В этом случае можно не беспокоиться о том, что ударитесь головой. При необходимости долговременной работы с поднятыми руками, можно сбить специальную табуретку небольшой высоты и становиться на нее. Еще немного поднять пол в смотровой яме можно за счет деревянных трапов.

Смотровая яма в разрезе

Это все далеко не догмы. Каждый делает так, как считает нужным. Некоторым глубокие ямы кажутся неудобными и они делают их практически ровно в рост, а иногда и ниже — в 1,5 метра. Если учесть клиренс авто, от пола ямы до дна авто получится порядка 1,7-1,8 метра. Можно сделать и так.

Еще момент по длине. Иногда длинную яму сделать не удается. Тогда ее делают примерно вполовину длины автомобиля, загоняя его передом или задом, в зависимости от того, какая часть машины нуждается в осмотре или ремонте.

Теперь о том, где располагать яму в гараже. Обычно ее немного смещают к одной из стен, оставляя широкую сторону под установку оборудования, складирование запчастей и т.д. При этом от края ямы до ближней стены должно быть не менее 1 метра.

На этом параметры все

Только обратите внимание, что речь шла о чистовых размерах ямы. При разметке котлована необходимо будет добавить толщину на стенок, а копать глубже на высоту стяжки пола (если будете ее делать)

Начальный этап

После того, как котлован под смотровую яму вырыт, можно перейти к сооружению пола. Для начала вам необходимо будет оборудовать вентиляцию смотровой ямы, как это показано на фото.

Затем необходимо подготовить двухслойную бетонную подушку. Первым слоем толщиной в 10 см насыпается гравий, вторым, толщиной в 6 см – песок, такая система дренажа обеспечит отведение влаги. Каждый слой выравнивается и трамбуется, яму смазывают глиной.

Далее необходимо уложить арматуру и залить поверхность бетоном. После того, как бетон высохнет, укладывается еще один гидроизоляционный слой, далее проводится окончательная отделка и обработка ямы материалами для теплоизоляции.

Разбор гаражного пола и земляные работы

Вначале необходимо освободить помещение гаража от посторонних предметов, чтобы не создавались помехи в ходе строительства. По заранее определенным размерам размечается участок пола, по углам будущей ямы забиваются колышки и растягивается бечевка.

Выкапывая котлован, почву выносят наружу. Глину не стоит убирать слишком далеко. Она пригодится для уплотнения стенок. После достижения необходимого уровня по глубине, подравниваются стенки, до полного достижения прямолинейности и вертикальности профиля.

Дно тщательно выравнивается, и насыпается подушка из слоев щебня (до десяти сантиметров) и песка (пять сантиметров). Песок утрамбовывается до достижения максимальной плотности, с добавлением воды. Затем настилается гидроизоляционная пленка.

Перекрытие гаража

Стоимость шлакоблоков для возведения стен составляет лишь 1/3 затрат. Материальные вложения понадобятся и для обустройства кровли, фундамента, ворот, отделки и пр. Но все же здание из блоков обойдется дешевле, чем из любого другого материала.

Для перекрытия крыши используются двутавровые металлические балки, которые укладывают поперек строения через каждые 80 см. Их длина должна быть на 25 см больше общей ширины гаража. В местах их опирания на стены шлакоблоки необходимо обязательно заменить на более прочные блоки из бетона.

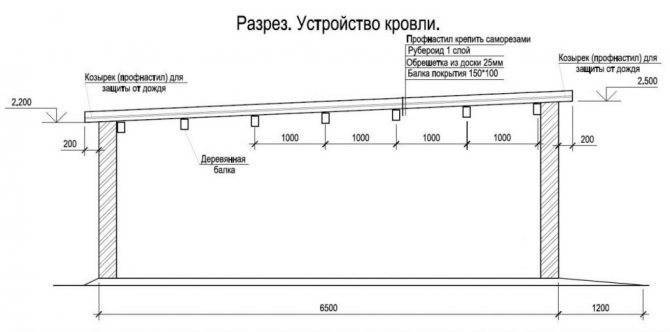

Устройство кровли гаража

По низу балок крепятся толстые прочные доски. Их толщина должна составлять 4-5 см. Их гидроизолируют рубероидом с небольшим 10-сантиметровым заходом на стены.

Для защиты фундамента от дождя и тающего снега по краям крыши следует прикрепить козырьки длиной 4 см. Утеплить крышу можно шлаком, который засыпается поверх рубероида, пенопластом или минватой. Их защищают от влаги с помощью слоя 30-миллиметровой цементной стяжки. В дальнейшем ее обрабатывают битумом, а затем закрывают рубероидом с нахлестом листов 10-15 см. Закрыть им необходимо и козырьки.

Для кровли гаража можно использовать любой материал: от шифера, металлопрофиля до черепицы. Необходимо, чтобы она выступала за пределы стен на 20 см. Тогда во время дождя или таяния снега влага не будет стекать по стенам.

Сложности, с которыми можно столкнуться

Автовладельцу необходимо учесть следующие проблемы, которые иногда сопутствуют устройству смотровой ямы:

  • неглубокое залегание грунтовых вод – потребуется выполнять тщательную гидроизоляцию, а если полностью устранить проблему не удается – устроить приямок и дренаж для скапливающейся влаги;
  • недостаточная площадь помещения, где устраивается яма – в этом случае строительство следует выполнять в другом месте. Ни в коем случае котлован не должен повредить фундамент существующих конструкций;
  • ненадлежащее качество материалов – при покупке цемента и других составов следует обращаться в проверенные торговые точки, поскольку, в случае недостаточного качества, выполнение работ значительно затянется и повлечет перерасход средств.

Работы должны быть предварительно организованы, просчитан необходимый объем материалов, подготовлены инструменты и оборудование. Строительство следует выполнить в максимально короткие сроки, чтобы уложиться в подходящие температурные условия сезона и обеспечить качество работ.

Смотровая яма – необходимый элемент гаража любого автолюбителя, но при ее сооружении необходимо обеспечить соблюдение всех требований в плане подбора материалов и разработки проекта.

Это позволит гарантировать удобство работ по техническому обслуживанию и ремонту автомобиля, с соблюдением требований безопасности.

Завершающий этап

Завещающий этап – установка металлического обрамления вокруг входа в яму

Важно, чтобы оно немного выступало над уровнем гаражного бокса

После создания ямы желательно сделать лестницу. В качестве материала подойдет дерево или металлические уголки. Если блок небольшой, стремянка будет удобнее, чем стандартная лестница. Однако в некоторых случаях ступеньки приходиться выкладывать из кирпича или бетона.

Также после создания ямы необходимо использовать дощатый настил, чтобы закрывать ее тогда, когда вы не будете ее использовать.

Смотровая яма в гараже считается не роскошью, а скорее необходимостью для тех, кто хочет исправлять небольшие неисправности машины своими руками. Она позволит выполнять все работы комфортно. Конечно, для ее обустройства понадобится немало времени и денег, но оно того стоит.

Технология сооружения смотровой ямы

Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.

Выкапывание котлована

Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.

Разметка котлована внутри гаража Источник parki48.ru

Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.

Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.

Выкапывание котлована (выемка грунта) Источник ok-berta.ru

Вентиляция смотровой ямы

Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.

По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.

Вентиляционная труба внутри смотровой ямы Источник drive2.ru

Обустройство смотровой ямы

Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:

  1. Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
  2. Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
  3. Проводится гидроизоляция всей ямы: пол и стенки.

Гидроизоляция

Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.

Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.

Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом

Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом

Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru

Формирование пола и стен

Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека

Поэтому основное внимание сооружению стенок

Как уже было сказано выше, здесь два варианта:

  • использовать кирпичи или блоки;
  • возвести монолитную конструкцию.

В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

Яма из блоков или кирпича Источник drive2.ru

Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.

Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.

Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.

Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru

Размеры смотровой ямы

Размеры смотровой ямы часто выбирают из соображений удобства перемещения и ремонта транспортного средства. Основные параметры, которые учитываются – собственный рост и размеры автомобиля.

Выбираются размеры смотровой ямы исходя из таких соображений:

  • Стандартной является ширина смотровой ямы в 80 см. Такой показатель учитывает свободу перемещения автовладельца по смотровой яме, а также маневр для колес машины.
  • На длину смотровой ямы влияет длина автомобиля. К этому показателю следует добавить 1 м. Таких размеров смотровая яма достаточно, чтобы работы выполнялись максимально комфортно.
  • Глубину смотровой ямы рассчитывают исходя из роста. К этому показателю нужно прибавить около 15 см. Если выполнить глубину ямы согласно этой рекомендации, можно не думать о возможном ударе головой о разные детали машины.

Чертеж смотровой ямы достаточно прост. В нем указывают ширину, глубин и длину конструкции.

Во время выполнения смотровой ямы следует учитывать клиренс автомобиля. Некоторым автомобилистам глубокие ямы кажутся очень неудобными, поэтому они выполняются в собственный рост. Обычная глубина смотровой ямы, на которую ориентируются многие автомобилисты, составляет 1,5 м.

Длина смотровой ямы тоже может выполняться не по правилам. Если пространства не хватает, можно сделать ее вполовину длины машины. При необходимости ремонта можно загонять автомобиль задом или передом над смотровой ямой. Такое решение более экономично и практично.

Смотровая яма в гараже обычно располагается ближе к одной стене. Это необходимо для освобождения пространства под оборудование и запчасти. До ближайшей стены от края смотровой ямы следует сделать расстояние 1 м и больше. Во время рытья котлована учитывают толщину стен и высоту стяжки пола. Для большей точности работ следует создать чертёж смотровой ямы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
