Дымоход для бани из сэндвич-трубы

Нормы и толщина базальтового утеплителя

Базальтовый утеплитель это укрывной строительный материал на основе минеральной ваты. Она выглядит как обычная вата светло-коричневого цвета.

Утеплитель обладает звукоизоляционными свойствами, абсолютно инертна к влаге, выдерживает температуру накала до 1000о С.

Толщина этого утеплителя внутри сэндвича может быть разной и колебаться от 25 до 60 см. Она зависит от сечения трубы, чем больше сечение, тем толщина ваты больше.

Сечение трубы, а значит, её толщина и соответственно толщина всей конструкции напрямую зависит от тепловой мощности печи.

  • Тепло меньше 3,5 кВт – сечение 0,14 Х 0,14 м.
  • Тепло 6-5.2 кВт – сечение 0,14 Х 0,2 м.
  • Тепло 5,3-7,0 кВт – сечение 0,14 Х 0,27 м.

Конструкция дымохода

По типу расположения конструкции можно выделить дымоход уличный (внешний) и внутренний. Канал уличного дымохода через стену выходит наружу. Его преимущества: простой монтаж и высокая степень пожаробезопасности. В то же время он расходует больше топлива и требует утепления.

Канал внутренней конструкции выходит наружу через кровлю и, как правило, имеет строго вертикальную конфигурацию без горизонтальных участков. У него хорошая тяга, он потребляет меньше топлива и быстрее нагревает парилку и баню в целом. Из недостатков отмечу более трудоемкий ремонт и монтаж, меньшая степень пожаробезопасности в отличие от внешнего канала.

Особенности

Сегодня сэндвич-труба для дымохода всё чаще применяется в обустройстве отопительных систем. Это обусловлено высоким качеством применяемых материалов, работоспособностью и долгим сроком службы конструкции, эстетичным внешним видом. Используется сэндвич-труба повсюду.

p, blockquote 2,0,0,0,0 —>

Устройство сэндвич-трубы для дымохода

Интересное название труб «сэндвич» полностью отражает принцип устройства конструкции. Дымоход включает в себя три слоя, а именно пара труб, которые находятся одна в другой, и тепловая изоляция, которая заложена между ними. Нержавеющая сэндвич-труба имеет свои индивидуальные свойства, из-за которых, собственно, зачастую им и отдаётся предпочтение.

p, blockquote 3,0,0,0,0 —>

Установка дымохода с одним слоем часто нерациональна при строительных работах дома. На это есть свои причины, главная – скопление паров воды при температурных различиях продуктов горения, что отводятся из помещений, и воздуха за стенами жилища.

p, blockquote 4,0,0,0,0 —>

При использовании трубы для дымохода из нержавейки типа сэндвич этот вопрос решается сам собой из-за присутствия утеплительной прослойки, которая имеет низкий коэффициент тепловой проводимости. Однако сборник конденсата стоит всё равно поставить.

p, blockquote 5,0,0,0,0 —>

Толщина утеплительного слоя должна быть минимум 25 мм, но может достигать и 60 мм.

p, blockquote 6,0,0,0,0 —>

Сэндвич-трубы выпускаются разных размеров, поэтому выбрать нужную модель по диаметру и длине не составит труда. Ассортимент данного рода устройств включает в себя различные элементы соединения. Таким образом, соединить все углы, удлинения и переходники будет легко и осуществляется это просто.

p, blockquote 7,0,0,0,0 —>

Эффективность удаления сгораемых продуктов из жилого помещения будет зависеть от количества препятствий (трубных изгибов и поворотов), которые находятся на их пути. Вариант в идеале – единственный поворот 90 градусов вверх. В случаях, когда это не возможно, старайтесь, чтобы число поворотов было не больше трёх.

p, blockquote 8,0,1,0,0 —>

Причины такого непродолжительного срока службы могут быть разные. Это и брак в производстве, и неверно выбранный тип для конкретного котла.

p, blockquote 10,0,0,0,0 —>

Чтобы конструкция была работоспособна максимально долгое время, требуется вовремя делать профилактическую чистку.

p, blockquote 11,0,0,0,0 —>

Особенности монтажа банного дымаря

Устанавливая дымоход для бани собственноручно, нужно понимать, как правильно сделать дымоход в бане и обязательно соблюдать ряд правил, которые объясняются теми или иными признаками материалов. В первую очередь, это относится как к самим материалам, так и к составным частям стояка. Причиной такого количества условий являются очень высокие температуры, а ввиду того, что часто материалом для строительства выступает дерево, следует придерживаться и экологических, и санитарных норм, и правил пожарной безопасности.

Для обеспечения успешного монтажа нелишним будет следовать следующим важным рекомендациям:

Согласно всем правилам, стоит монтировать дымоход для бани из кирпича, из черного или оцинкованного металла или из керамики. Алюминиевые и асбестоцементные трубы для дымохода применять не стоит из соображений касательно техники пожарной безопасности, а вот оцинкованные трубы для дымохода прекрасно подойдут.
Отводной канал лучше всего изолировать огнестойкими экологическими материалами, в этом случае подойдут керамзит и каменная вата. Их температура горения существенно превышает вырабатываемую внутри печи температуру.
Теплоизоляцией выступают материалы, облицованные фольгой.

Нужно убедиться в том, что внешняя часть дымаря никак не соприкасается с элементами стены, перекрытий и крыши, поскольку высокая температура может стать причиной возгорания кровли

Печное пространство можно обшить листовым металлом для дополнительной надежности.
Труба дымоход для бани сэндвич тоже заполняется керамзитом или базальтовой ватой (прочитайте: “Дымоход сэндвич своими руками”).
При выводе трубы через крышу важно проследить, чтобы расстояние между ней и кровельным материалом не было очень малым. Добиться этого можно с помощью особого кожуха из металла.
Для уплотнения стыков между системными частями применяется особая фольга или алюминиевый скотч.

Дымоход для бани своими руками

Если вы собираетесь строить или собирать дымоход своими руками, вот несколько советов и лайфхаков:

Длина дымохода 5 метров оптимально, но не более 7 метров. Не делайте длинных дымоходов, потому как дровяная печь никогда не горит равномерно и у нее есть периоды максимального горения, затухания и полного отсутствия горения с остыванием и промерзанием дымохода. Перед очередным походом в баню вы начинаете топить и в дымоходе появляются несколько температурных зон, в нижней части он уже раскален, а выше он еще холодный и в самом верху даже промерзший. Из-за разности температур дымовые газы в холодной части начинают конденсироваться на стенках дымохода и стекать, смешиваясь с сажей, вниз, на раскаленные участки, где превращаются в очень твердый нагар. Такой нагар невозможно прочистить ершами трубочиста и со временем дымоход начинает плохо работать, а потом полностью зарастает и требует полной замены. С длинным дымоходом печь может прекратить нормально работать и ваша баня может наполниться дымом и угарным газом. Не делайте горизонтальные участки дымохода длинной более 1 метра, чтобы не ухудшить тягу дымохода. Нельзя использовать в качестве устройства дымохода в бане асбоцементные трубы. Такие трубы не экологичны и выделяют ядовитые вещества

Асбоцементные трубы могут возгораться уже при 300 градусах Цельсия, а также имеют свойство взрываться на границах разности температур, что для дымохода является постоянной составляющей

При выборе сэндвич дымохода из нержавейки, обратите внимание, как он собирается. Верхняя внутренняя труба должна вставляться в нижнюю внутреннюю трубу, чтобы конденсат, стекая вниз, не просачивался через стыки (сборка по конденсату), а верхняя наружная труба должна одеваться на нижнюю наружную трубу, чтобы дождь не проникал в утеплитель сандвича (сборка по дыму)

Однотрубные дымоходы из нержавейки следует собирать только по конденсату, не бойтесь, что дым будет просачиваться в помещение сквозь стыки

Стыки нужно промазать жаростойким герметиком, но даже без него дымоход скорее будет подсасывать воздух через стыки, нежели на оборот.

Избегайте изломов дымохода, чем прямее дымоход тем лучше его тяга. По возможности заменяйте поворотные элементы под прямым углом, на пару из элементов под 45 градусов. Однотрубные дымоходы для дровяных печей 0,8 – 1 мм толщиной не сминаются рукой, если смяли, то это трубы для вентиляции. Замазывайте стыки дымоходов из нержавейки черным герметиком 1100 – 1500 градусов. Диаметр дымохода не должен быть меньше диаметра выходного патрубка печи. Высота дымохода на прямой крыше равна 0,5 метра. Как, рассчитать высоту дымохода на коньковой крыше, показано на схеме:

Технические характеристики сэндвич трубы

  1. Материал. В качестве теплоизоляционного материала в основном используется базальтовое волокно (минеральная вата). Этот вид утеплителя отличается устойчивостью к высоким температурам и к воздействию химических веществ. Минеральная вата обладает прекрасными теплоизоляционными/звукоизоляционными свойствами и прокладывается толщиной в 30-60 мм. Благодаря своим пожаробезопасным свойствам, многослойные трубы могут применяться в домах, возведенных из любого материала. Для внутреннего кожуха используются более дорогие сплавы с высокой степенью термостойкости.

Внутренний слой сэндвич трубы в основном производят оцинкованной стали, а внешняя труба может быть выполнена из меди, латуни, нержавеющей стали и т.д. От содержания легирующих материалов, различных сплавов и толщины теплоизоляционного слоя зависит сфера применения трубы и цена.

Сендвич трубы оцинкованные и из нержавеющей стали

  1. Тип соединения. Элементы сэндвич труб соединяются двумя способами: гофрированными краями и раструбами. Достоинством гофрированного соединения является простота монтажа, но для обеспечения герметичности необходимо большое количество герметика, а это повышает стоимость дымохода. При раструбном соединении высокая степень герметичности достигается за счет наличия более широкой фаски с одной стороны трубы. Плюсом является высокая степень герметичности, благодаря чему конструкция может применяться для газовых котлов. А вот минус заключается в сложности монтажа и необходимости очень точного подгона всех деталей.

Типы соединения сендвич-труб

Монтаж самодельного дымохода с сэндвич-элементами

Сборка дымохода-сэндвич своими руками состоит из этапов:

  • разработки монтажной схемы;
  • определения размеров труб и типа переходников;
  • резки отверстий в перекрытиях или стене в соответствии со схемой;
  • установки компонентов и заделки щелей.

Монтаж дымохода сэндвич своими руками Видео

Схема сборки

Владелец дома должен нарисовать схему вывода газов от имеющегося оборудования с учетом расположения отверстия для дыма. На схеме учитывают расположение и толщину перекрытий, стен и кровли. На основе полученных данных определяют номенклатуру соединительных элементов, необходимых для сборки конструкции.

Схема сборки дымохода должна учитывать расположение и толщину перекрытий, стен и кровли.

На протяжении длины трубопровода не должно быть более 3 изгибов.

Следует заранее продумать место установки секции с ревизионным окном.

Расчет размеров

При расчете габаритов компонентов трубы-сэндвич для камина или печи учитывают:

  • диаметр канала соответствует 1% от объема топки;
  • для печей закрытого типа диаметр отвода должен превышать размер канала подвода воздуха;
  • высоту конструкции на крышах определяют по нормативам СНиП.

А уж после того, как вы прорисуете схему и произведете все расчеты,  вам необходимо приобрести вот такие вот сэндвич трубы для дымохода из нержавеющей стали.

Организация прохода сэндвич-трубы через потолок

При прокладке через потолок устанавливают проходной блок, закрытый базальтовой ватой с металлической фольгой. Вокруг утеплителя монтируют прокладку из базальтового картона, снизу и сверху применяют фланцы и защитные кожухи. Переходник надежно удерживает магистраль от смещений и не допускает нагрева деревянных конструкций дома.

Как правильно сделать проход трубы через потолок Видео

Проведение сэндвич-трубы через стены дома

При прокладке через стену трубы сэндвич для дымохода учитывают:

  • в деревянных перегородках предусматривают зазор в пределах 0,05 м, расстояние до несущих балок выдерживают на уровне 1 м;
  • в каменных или кирпичных стенах сохраняют небольшой зазор для компенсации температурных расширений, заполненный базальтовой ватой.

Протяженность горизонтальной секции не должна превышать 3 м, рекомендуется установка канала под углом 3° для отвода капель жидкости.

Дымоход снаружи дома — монтаж Видео

Вывод через крышу

Для вывода через крышу используют кровельный переходник с эластичным фартуком (угол наклона подбирают в зависимости от положения скатов кровли), предотвращающим проникновение осадков в чердачное помещение.

Нижнюю часть резинового элемента промазывают кровельным герметиком.

Вертикальный ствол собирают от котла, направляя расширенный конец трубы вверх.

Схема сборки позволяет отводить конденсат вниз без риска попадания воды в стыки.

Зазоры промазывают специальным герметиком, выдерживающим циклический нагрев до +1200°С.

Труба печная сэндвич: монтаж дымохода через крышу  и как заделать трубу Видео

Не забудьте сделать колпак на трубу.

Способы соединения модулей

Монтаж дымохода может осуществляться одним из таких способов:

  • «По дыму». Подобная схема призвана, в первую очередь, на 100% защитить отапливаемое помещение от проникновения опасных угарных газов. Внутренняя труба нижнего модуля монтируется в соответствующий раструб верхнего, давая возможность дыму беспрепятственно проходить область стыка и удаляться из дымохода. С другой стороны, при таком расположении в стык может попадать конденсат. При плохой заделке швов это будет способствовать уменьшению срока службы конструкции.
  • «По конденсату». Здесь, напротив, внутренняя труба верхнего элемента помещается в раструб нижнего. Попадание влаги внутрь при этом исключается, тогда как дым вполне способен проникнуть в зону пребывания людей, просачиваясь сквозь любые, даже самые неприметные щели.

Рекомендуем ознакомиться: Устройство горизонтального печного дымохода

Таким образом, перед каждым хозяином встает дилемма – какой способ предпочесть. На одной чаше весов безопасность, на другой – долговечность конструкции и экономия. Что выбрать, каждый решает сам, однако, в любом случае, к заделке швов следует отнестись с максимальной ответственностью. Если есть уверенность, что стыки абсолютно герметичны, более целесообразной представляется схема «по конденсату».

Как правильно выбрать сэндвич дымоход?

Существует несколько важных аспектов, на которые нужно обращать внимание при выборе сэндвич дымохода

Прежде всего – это качество материала, из которого изготовлено изделие

От того, насколько прочная сталь, зависит дальнейший срок эксплуатации дымохода.
Обращаем внимание на теплоизолирующий материал, а также степень его заполнения в дымоходе. Минимальная температура нагрева, которую должен выдержать материал, составляет семьсот градусов.
Обращаем на качество сварочных швов

Если дымоход будет использоваться для котла, работающего на твердом топливе, то лучше всего выбирать сварку лазером. Лазерная сварка обеспечит стопроцентную герметичность изделия. Если на трубе имеется катаный шов, то такой сэндвич дымоход применяется только для газовых котлов.

Обращаем внимание на то, что внутренние слои дымохода выполняются из нержавеющей стали. Это сделано для того, чтобы конструкция смогла выдержать большие термические нагрузки и появление конденсата

Если же внутренние части сэндвич дымохода изготовлены из оцинкованного металла, то такие дымоходы можно использовать только для обслуживания газовых котлов.

Специалисты не рекомендуют использовать такие дымоходы из оцинкованной стали для бань, а уж тем более – для котлов, которые работают на твердом топливе. Конечно же, это можно сделать, но очень скоро дымоход нужно будет менять на новый. Сегодня используется несколько металлов для изготовления корпуса дымохода. Это может быть медь, нержавейка, полиэстер, сталь или латунь. В некоторых случаях используют оцинкованный металл. И тут нужно сказать, что для твердотопливных котлов лучше всего использовать медь или нержавейку. Другие же металлы чаще всего применяются для дымоходов, которые отводят газы не высокой температуры или для обычных вентиляций.

Самый лучший вариант нержавейки для изготовления корпуса – это 316 Ti, 310S. Это особые виды нержавейки, которые выдерживают температуру до тысячи градусов. Пластичность, термостойкость дымохода -наилучшие с этими видами металла. Лучше всего применять такое оборудование для твердотопливных котлов и банных печей.

Печь с дымоходом

Идеально, когда обе трубы сэндвич дымохода состоят из нержавейки. При этом не обязательно, чтобы внешняя часть имела корпус из нержавейки. Самое главное – внутри. Толщина стен труб из нержавейки может составлять до одного миллиметра. Бывает и меньше – примерно полмиллиметра. Но такие материалы не используются в твердотопливных котлах. Это хорошо годится для газовых котлов. Если использовать такой дымоход в бане, то он быстро сгорит.

Когда говорят о диметре сэндвич дымохода, то, прежде всего, имеют в виду внутренний диаметр трубы. Существует много разновидностей дымоходов. Но самыми востребованными являются 115 на 200, 120 на 200 и 150 на 220 миллиметров. Это диаметр внутренней и внешней трубы соответственно. Стандартная длина одной секции составляет примерно один метр. Встречаются секции по 50 сантиметров. Для того чтобы выбрать внутренний диаметр дымохода, нужно смотреть, какой диаметр патрубка на выходе из печки. Внешний диаметр зависит от обшивки. В принципе, здесь не существует ограничений.

Утеплитель имеет толщину от 25 до 60 миллиметров. Нужно сказать, что чем больше его толщина, тем лучше. Если сэндвич дымоход применяется для банной печи, то утеплитель состоит из базальтовой ваты. Стекловолокно не рекомендуется использовать. Максимальная температура, которую выдержит стекловолокно, составляет 350 градусов. Если этот лимит будет превышен, то вата испортится. А в трубах, которые отводят продукты сгорания из банных печей, имеется температура свыше шестисот градусов. И опять же – все зависит от того, какое горение поддерживается в печи.

При установлении сэндвич дымохода обязательно выполнять следующие правила:

  • дымоход должен быть не ниже полутора метров от конька дома, который стоит рядом. Если дымоход выше кровли, более чем на метр, то нужно установить дополнительные растяжки;
  • дымоход должен быть не менее 50 сантиметров над плоской крышей;
  • дымоход располагается не ниже, чем 50 сантиметров от конька крыши при расположении трубы на расстоянии полутора метров от конька;
  • минимально допустимая длина дымохода – пять метров. Если она составляет меньше, то нужно использовать специальный насос для откачки дыма;
  • минимальная высота возвышения трубы над кровлей 50 сантиметров;
  • если рядом с баней или домом имеются построения выше дымохода, то его нужно выполнить еще выше, чем эти построения.

Только выполнение этих правил гарантирует качественное использование изделия, а также защитит помещение от пожара. И теперь нужно подробно разобраться, как же установить сэндвич дымоход.

Подбор элементов дымоходной системы

Если вы решились на из металла своими руками, важно правильно подобрать сечение труб. Производители печей указывают рекомендованный диаметр для каждой модели в инструкции

При отсутствии данной информации, этот параметр рассчитывают исходя из мощности печи, и количества числа поворотов. Однако, лучше доверить вычисления опытному консультанту, так как него зависит тяга и безопасность дымохода.

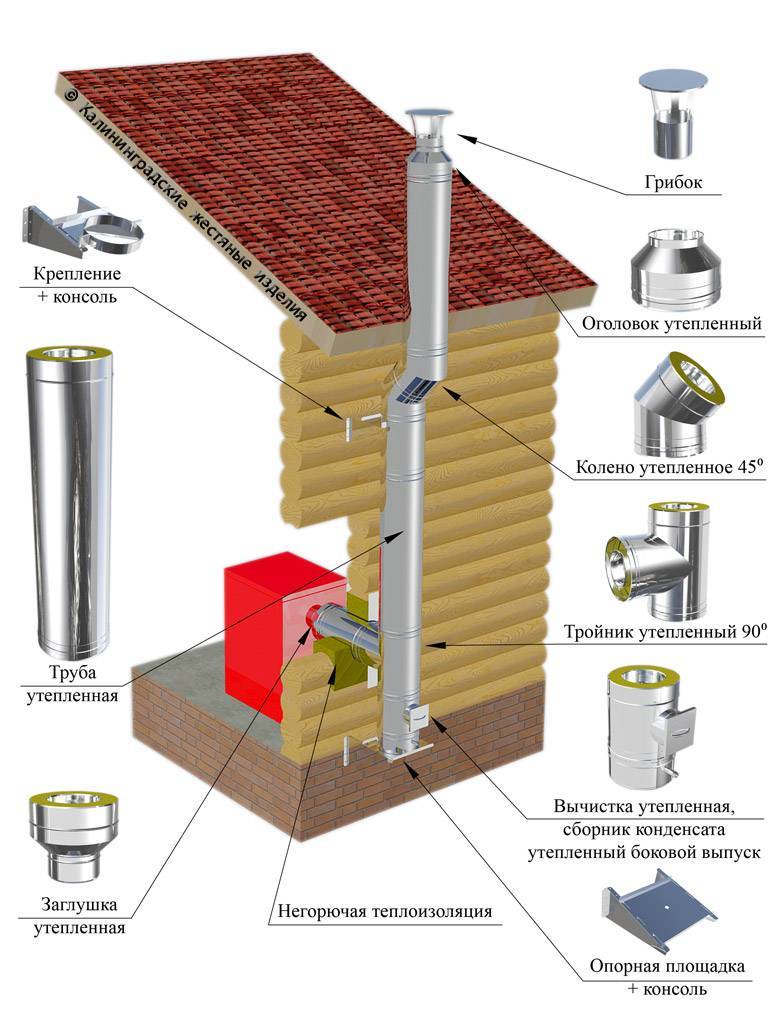

Схема дымоходной системы из металлических труб

Обратите внимание, что протяженность горизонтальных сегментов труб не должна превышать 100 см, пренебрежение этим простым правилом грозит слабой тягой печи и сажевыми отложениями внутри

  1. Если вы выводите дымоход через стену, правильно будет расположить его на расстоянии 50-60 см от края свеса.
  2. Монтируя трубу через крышу, старайтесь разместить ее в 50-150 см от конька.
  3. Если место расположение печи не позволяет сделать этого, зонтик дымохода поднимают над высшей точкой кровли на 1,5 или более.
  4. Обычно внутреннюю дымоходную систему прокладывают строго вертикально, при необходимости изменить направление используют колена с углом 45 или 90 градусов.
  5. Чтобы продавец правильно подобрал дымоход для печей, лучше сделать ее схему с размерами.

Установка через стену

На практике применяют два варианта прохода трубы из помещения на улицу: через стену и через потолок. Выбор всегда остается за владельцем печи, а мы расскажем об особенностях обеих схем.

К достоинствам конструкции «через стену» относятся:

  • Экономия полезной площади . Если баня находится на цокольном этаже дома, не нужно, чтобы труба проходила через находящиеся выше жилые помещения. Она не только «съест» полезную площадь, но и потребует соблюдения целого комплекса мер пожарной безопасности. Также при случайном касании трубы можно получить серьезный ожог.
  • Простота установки . Большая часть работ выполняется на улице. Вес вертикальной конструкции практически не ограничен, и она защищена от ветровых нагрузок: труба опирается на кронштейн, «привязывается» хомутами к стене. Установка через стену подразумевает обустройство только одной пожарной разделки.
  • Ремонтопригодность . При необходимости всегда можно нарастить трубу дополнительными секциями. Замена элементов наружного дымохода не требует проведения работ в помещении.

Очевидный недостаток конструкции — низкий КПД. Часть энергии дымовых газов, которую можно было использовать для обогрева помещения, уходит в атмосферу. Наружные дымоходы часто нарушают дизайн зданий, а в их горизонтальных участках и на поворотах скапливается сажа. Такие конструкции нужно чистить гораздо чаще, чем вертикальные внутренние системы дымоудаления.

Как самостоятельно сделать и собрать сэндвич-трубу?

Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.

Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.

Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см. Либо и вовсе набивать все вручную, если получится аккуратно.

Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.

Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.

Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).

Как установить дымоход через крышу

При выводе дымохода из сэндвич труб через крышу, надо учитывать расположение балок перекрытия и стропильных ног на кровле. Надо подгадать так, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до горючего элемента должно быть не менее 13 см, и это — при условии, что горючий элемент будет защищен утеплителем. Чтобы выполнить это требование, часто приходится смещать трубу. Делают это используя два угла под 45°.

Смещение трубы для прохода через потолочное перекрытие

Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается металлической трубой без утепления. На фото выше она черного цвета

После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением.

В потолке вырезается отверстие, которое отвечает пожарным нормам — 250 мм от края трубы, если перекрытие будет защищено теплоизоляционным материалом. Вырезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибивается гвоздями или крепится саморезами по дереву).

Серый материал по периметру отверстия — минерит

В полученный короб заводится труба сэндвич дымохода. Она должна быть направлена строго вертикально, без малейших отклонений. Жестко фиксировать ее нельзя, можно только придать направление, установив несколько планок, которые будут ее придерживать, но двигаться вверх/вниз она сможет без труда. Это необходимо, так как при нагреве ее длина значительно увеличивается.

Оставшееся пространство закладывается базальтовой ватой (проверьте температурный диапазон). Еще вариант — насыпать керамзита, гранулированного вспененного стекла. Раньше еще засыпали песок, но рано или поздно, он весь просыпался сквозь щели, так что сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрывается листом нержавейки, под который подкладывается (между ним и потолком) негорючий материал. Раньше это был асбестовый лист, но так как асбест признан канцерогеном, стали использовать картон из минеральной ваты.

Есть еще один вариант. Оббить края отверстия минеральной ватой, а затем вставить готовый потолочно-проходной узел из нержавейки. В нем сразу есть и короб, и декоративный нержавеющий экран.

Готовый потолочно-проходной узел (один из вариантов)

Выведя трубу на чердак, проделывают отверстие в кровельном пироге. Все пленки в месте прохода (пароизоляцию и гидроизоляцию) надрезают крест-накрест. Полученные треугольники заворачивают и закрепляют скобами из степлера. Так урон получается минимальный. Обнажившуюся обрешетку обрезают так, чтобы до трубы было не менее 13 см.

Как вывести дымоход через крышу — проход потолочного перекрытия и кровли

На правом фото выше проход через кровлю неправильный — слишком маленькое расстояние между трубой и досками. По-хорошему надо обрезать их по нормативу, оббить тем же минеритом. Получится должно нечто, похожее на следующее фото.

Правильный проход сэндвич-дымохода через кровлю

Далее, после настила кровельного материала, на трубу надевается мастер-флеш, юбке придается нужная форма (под форму кровельного материала).

Мастер-флэш для сэндвич-дымохода — резиновый колпак с гибкой «юбкой»

Стык резины и трубы заделывается термостойким герметиком. Также герметиком промазывается поверхность кровля под «юбкой».

Установленный на трубе мастер-флэш

Обратите внимание, каждое соединение модулей сэндвича стянуто хомутом. Для внутреннего дымохода это тоже справедливо

Нюансы, требующие особого внимания

Безусловно, производитель продукции имеет огромное значение. Однако на рынке появилась масса подделок. Обычному обывателю трудно уловить все тонкости, поэтому, чтобы не ошибиться, стоит прислушаться к советам профессионалов:

Перед походом в магазин возьмите маленький магнит, заверните его в тонкую ткань и положите в карман.
Если менеджер будет вам говорить, что труба изготовлена из высококачественной нержавейки, достаточно приложить к ней магнит. Даже малейшее притягивание говорит о том, что вас обманывают
Ткань же предотвращает возможное появление царапин.
Обязательно убедитесь, что печная труба не имеет деформации, сколов и вмятин.
Обратите внимание на толщину металла цилиндрического изделия, которая должна быть более 0,5 мм. От этого параметра зависит долговечность всей конструкции
Чем он больше, тем дольше будет срок эксплуатации.
Каждая деталь должна иметь абсолютно ровную форму

Важно, чтобы в сварных швах не было следов прерываний.
Желательно непосредственно в магазине попытаться собрать несколько деталей конструкции. Все соединения должны получиться прочными и без зазоров

Никакого сводного движения элементов не допускается.
Безусловно, каждый стремится сэкономить, однако этого делать не стоит. Необходимо помнить, что качество играет главную роль, а цена отходит на второй план.

Правила установки дымохода для бани

Дымоход для бани устанавливается согласно следующим нормам:

  1. На высоте 0,5 метра над кровельным коньком при условии, если расстояние от трубы до конька составляет 1,5 метра.
  2. На одном уровне с коньком или слегка выше него при условии, если расстояние от трубы до конька составляет 1,5 – 3 метра.
  3. Если расстояние от трубы до конька составляет более 3 метров, то трубу нужно прокладывать немного выше линии, проведенной от конька под углом, равным 10° относительно горизонта.
  4. На плоской крыше дымарь должен иметь высоту 1 метр.
  5. Растяжками фиксируется та труба, которая превышает уровень крыши на 1,5 метра.

Как сделать проход трубы для дымохода своими руками, подробнее на видео:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
