Теплообменник для банной печи

Как сделать теплообменники своими руками

Теплообменник — устройство, предназначенное для эффективной передачи тепла от одного теплоносителя другому.

Такой процесс может быть осуществлён несколько раз в одной системе, ведь частным случаем теплообменника является и радиатор отопления. и газовый или электрический котёл.

Наиболее распространённая модель теплообменника, используемая в системе отопления, представляет собой 2 металлические ёмкости, которые подобно матрёшке находятся одна в другой, и через металлическую стенку производят передачу тепла.

Достоинства такого механизма заключается в том, что благодаря герметичной конструкции не происходит взаимное перемешивание однородных сред, а при использовании разных по физическим свойствам теплоносителей не происходит перемешивания.

Рекомендации по выбору

Достоинства и недостатки вариантов теплообменников:

  • Внутренний. Непосредственно контактирует с зоной горения, поэтому скорость нагрева теплоносителя высока. Однако, эффективность сгорания топлива в такой системе низкая, так как теплоноситель отнимает часть вырабатываемой энергии у топлива, что приводит к его перерасходу при прогревании парной. По расчетам, эффективность внутренних теплообменников не превышает 50%.
  • Внешний. Нагревается медленнее, чем змеевик из-за удаленности от источника тепла, однако, также отнимает тепло от стенки топливника, снижая эффективность системы. Недостатки схемы — размещенный на стенке печи бак требует постоянного добавления холодной воды из-за ее быстрого прогрева, а также возможную опасность ожога при прикосновении к баку.
  • Наружный. Повышает эффективность сгорания топлива в печи до 60% за счет охлаждения проходящих через дымоход горячих газов, что уменьшает время протапливания парной и количество требуемого топлива. Недостаток наружного варианта — необходимость добавления холодной воды при ее закипании в баке.
  • Наружный проточный (экономайзер). При использовании экономайзера вода в баке успевает прогреться до температуры, необходимой для помывки за время протапливания парной, что делает эту схему лучшим вариантом использования для бань.

Важно! При изготовлении теплообменника и накопительного резервуара выбор формы и размера лучше производить, сравнивая их с печами известных производителей сходной мощности, так как эти печи прошли необходимую проверку эффективности. Комбинированные модели включают недостатки перечисленных вариантов и на сегодня не слишком популярны

Комбинированные модели включают недостатки перечисленных вариантов и на сегодня не слишком популярны.

Наше мнение о баках для воды

По нашему мнению, наиболее удобным в использовании является . Однажды потратившись с его покупкой и потрудившись с его установкой, вы долго будете получать удовольствие от комфорта, который способен обеспечить данный вид водонагревателя.

С другой стороны, баки навесные и наставные привлекательны простотой своей установки. Если же говорить о баках на трубу, то они позволяют экономить тепловую энергию, не давая теплу улетучиваться вместе с выходящим дымом.

Таким образом, у всех разновидностей баков имеются свои достоинства и свои недостатки. Решать же, какой из них наиболее приемлем, следует только вам, исходя из существующих в вашей бане условий.

О некоторых подробностях установки выносного бака можно узнать из следующего видео:

Какие бывают теплообменники для банных печей

Существуют общие классификации, которые применяются для разделения нескольких вариантов изделия по способу действия. В то же время, каждый отдельный тип имеет собственные подвиды. Каждый человек, захотевший соорудить баню, может использовать один из нескольких видов теплообменников или эксплуатировать собственный. Новый вид оборудования появляется если владелец вносит малейшие изменения.

По основным конструктивным характеристикам теплообменники разделяются на такие виды:

По расположению бака для воды

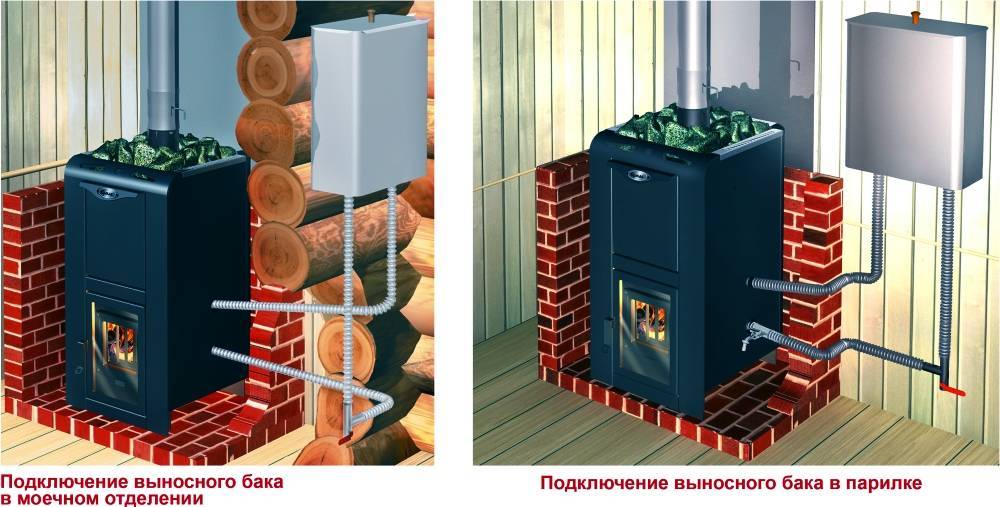

Емкости с жидкостью могут располагаться в разных помещениях (душевая, парная, чердак). Отдельные места установки имеют собственные достоинства и недостатки.

Рассмотрим первый случай – бак монтируется в парной. Таким образом можно достичь максимальной скорости нагрева воды за счет небольшой длины трубопровода. Недостатком подобного варианта является уменьшение пространства помещения, которое может иметь небольшие размеры.

Бак в душевой (самоварного типа) решает вопрос со свободным пространством. Небольшим недостатком выступает увеличенная протяженность труб, что влияет на скорость нагрева воды.

Оба варианта отличаются совместной проблемой, связанной со слабым напором воды. Парная комната имеет высоту не более 2 метров. Если прикрепить емкость на максимальную высоту, то расстояние от пола до выходного патрубка составит около 1,5 м. Это значить, что смонтировать привычный стационарный душ не является возможным. Единственный вариант применять гибкий шланг. Чтобы иметь нормальный напор воды, разница высоты не должна быть меньше 10 см.

Компенсация этого недостатка решается просто – вынос бака для воды на чердак (третий способ).

Такой вариант имеет собственные недостатки, связанные с большой протяженностью труб, что приводит к потере тепла. Бак обязательно должен утепляться. Помимо этого, проблема возникает с возобновлением объема воды. Не каждый захочет периодически носить ведра по лестнице, чтобы выносная емкость имела достаточный уровень воды, а проложить к нему водопровод не всегда возможно.

Из этой информации следует, что универсального расположения бака не существует. Каждый человек должен самостоятельно подбирать вариант, исходя из конструктивных особенностей постройки, климатической зоны и наличия инженерных коммуникаций.

По месту расположения теплообменника

По этому показателю устройства разделяются на две категории – монтируемые внутри печи или возле дымохода (отвод дыма должен осуществляться по металлической трубе). Эти варианты имеют свои особенности, но могут прекрасно существовать.

Внутренняя емкость позволяет осуществлять быстрый нагрев, благодаря близкому расположению к очагу тепла. Здесь имеются риски, связанные с закипанием воды. Кроме этого, произвести ремонт или замену теплообменника невозможно без разбора банной печи, что не очень удобно.

В процессе нагревания воды на стенках образуется накипь, которая снижает теплоотдачу. Каждый миллиметр отложения уменьшает возможность отдачи тепла на 10%, эффективность отдачи тепла со временем уменьшается. В зависимости от региона проживания, характеристики жидкости изменяются, что приводит к частым ремонтным работам оборудования.

Большой слой накипи может образовываться уже через 1 год активного пользования баней. Теплообменник можно очищать при помощи соляной кислоты, но такой подход требует строго соблюдения правил техники безопасности.

Теплообменник на трубу дымохода в баню не обладает недостатками, связанными с постоянным закипанием воды. Здесь температура нагрева не превышает 100 градусов. Этот параметр стал одновременно и недостатком, поскольку период нагрева увеличился в несколько раз. Теплообменник для бани на трубе позволяет его располагать непосредственно в помещении, при этом не используется полезное пространство.

Редко можно увидеть банный теплообменник, расположенный под камнями печи. Такой вариант нецелесообразно применять, ведь булыжники не набирают оптимальной температуры для образования пара. Ведь качественный, мелкодисперсный пар – то, ради чего строится баня.

Расчет площади теплообменника

Печь для бани с теплообменником для отопления должна давать 5 кВт тепла при стандартной площади для обычной семьи. Рассчитывая самостоятельно размеры элементов системы, исходят из того, что 1 м 2 площади теплообменника дает около 9 кВт.

Рекомендуется делать размеры с большим запасом, так как на эффективность системы влияет расположение и форма котла, качество топлива.

Проектируя систему для получения горячей воды (с выносным баком) следует учитывать, что сама емкость будет дополнительно обогревать помещение.

Схема подключения теплообменника в бане проста для печей заводского производства в соответствующих моделях. Однако для людей, имеющих навыки сварки, вполне по силам собрать систему самостоятельно и для кирпичной печи. Для системы с естественной циркуляцией понадобятся трубы, фитинги, фурнитура (2 крана), бак для воды.

Металлические листы нужны в случае, если бак для воды или теплообменник предусмотрено сваривать самостоятельно (в форме куба или параллелепипеда).

Расчет мощности

Правильный выбор теплообменника должен учитывать показатели основного нагревательного прибора. Здесь учитываются объем и мощность печи для бани.

Чтобы подобрать оптимальное оборудование и комплектующее нужно учитывать такие правила:

банная печь отдает часть энергии теплообменнику. Не рационально применять большие емкости, чтобы можно было нагреть больший объем воды. Подобный подход может значительно снизить комфортность пребывания в парилке, увеличить расход топлива и создать неблагоприятный микроклимат. Бак с водой не должен забирать на себя больше 10% всей вырабатываемой энергии;
отопительные радиаторы и теплообменник между собой соединяются трубами. Если в бане не предусмотрено устройства водного насоса для поддержания правильной циркуляции, длина труб не должна превышать 3 метра. Здесь учитывается диаметр трубопроводов и рациональный уклон, который обеспечивает самотечность

Использование насоса дает возможность увеличивать длину трубопровода и не придерживаться уклонов;
важно создать баланс между быстрым и медленным нагревом жидкости в системе. Не допускать постоянного закипания воды

Если для теплообменника используется маленький бак, закипание произойдет через 2 часа и приведет к образованию большого количества некачественного пара. При монтаже объемного теплообменника, нагревание не будет происходить вовремя, и процесс затянется на несколько часов. Следует создать такие условия, чтобы вода была горячей через 2 часа после розжига банной печи.

Теперь поговорим об оптимальных размерах теплообменника. Он должен иметь запас мощности, что позволит поддерживать тепловой режим после затухания отопительного устройства

Безусловно, вода начинает остывать быстро, поэтому важно создать правильный агрегат, позволяющий как можно дольше поддерживать температуру

Рассмотрим пример расчета мощности

. Сначала нужно определить мощность оборудования, которое сможет обеспечить прогрева комнаты. Для примера будем оперировать 5 кВт, способными поддерживать микроклимат.

Теплообменник нужно брать с запасом. Принимаем его площадь 1 метр квадратный, способный работать при мощности 10 кВт.

Объяснение

. Ведя расчеты нужно учитывать пропорцию – 10 кВт приравниваем к 1 квадратному метру. Чтобы учесть все потери тепла, проводится корректировка значений. Формула приобретает следующий вида – 1 м. кв. = 10 кВт – 3 кВт.

Используя такой подход, можно достичь нужной температуры помещения, растопи печь один или два раза.

Рекомендации опытных мастеров

Монтируя теплообменник для горячей воды в баню, нужно помнить о том, что:

  • Выносной бак для воды следует подбирать в соответствии с мощностью банной печи — слишком большая емкость будет долго нагреваться. В маленьком баке вода рано закипит и заполнит моечную ненужным паром.
  • Соответствовать печи должен и теплообменник — слишком большая конструкция снизит эффективность печи. Оптимальным считается вариант, когда система забирает 10 проц. от мощности печки.
  • Трубы системы не следует закреплять жестко к стенам — их линейные размеры изменяются при нагреве.
  • Для резьбовых соединений системы используется только уплотнитель, способный выдержать высокие температуры.
  • В системе с естественным теплообменом (без использования насоса), нужно соблюдать уклон в 2 – 5 градусов верхнего и нижнего контуров труб.
  • Бак для бани с теплообменником не должен быть пустым во время топки печи.

После разогрева системы до высоких температур нежелательно добавлять холодную воду — резкий перепад негативно скажется на сроках эксплуатации

Печка для бани с теплообменником позволит получить максимальный комфорт и, одновременно, сохранить очарование этой любимой традиционной процедуры.

Колпачный теплообменник

На мансардах имеется смысл установки колпачного теплообменника, работающего по принципу конвектора. Горячий воздух в нем медленно поднимается к верху, а при остывании – медленно спускается. Преимущество данной конструкции заключается в том, что она повышает безопасность эксплуатации дымохода на уровне второго этажа.

Итог

В статье подробно описаны основные разновидности теплообменников и процедура их монтажа. Если выполнять работы с соблюдением основных рекомендаций, то можно получить высококачественную, эффективную, надежную, безопасную и долговечную систему для обогрева разных помещений в доме параллельно с растопкой бани. Доверить работы по установке можно специалистам.

Как сделать теплообменник своими руками

Теплообменник для печи на дровах делают самостоятельно. Если применить медь и алюминий как основные материалы, то удастся избежать сварки. Можно купить змеевик для печи с водяным контуром, расположив его на внешней стороне печи. Использование чугунных радиаторов поможет сконструировать собственную модель системы. Главное учесть теплопроводимость материалов.

Начинать работу необходимо с подготовки проекта, оценив размер, функциональность печки. Змеевик можно изготовить из трубы, длиной от 2 до 3 метров. Величина детали влияет на скорость нагрева. Другой вариант предполагает теплообменник для бани, изготовленный из сварного трубопровода. Проще обложить кирпичом при строительстве печки, чем потом разбирать конструкцию. Какой бы вариант вы не выбрали, позаботьтесь о герметичности, термостойкости крепежей. Используйте уплотнители с повышенной жаростойкостью. Соблюдение правил безопасности необходимо для предупреждения опасных ситуаций при работе теплообменника для банной печи, сделанного своими руками.

Теплообменник в банную печь около отводящей трубы

Теплообменник в баню применяют в сочетании с медной трубой. Необходимо учитывать радиус дымохода, в соответствии с которым принимают длину трубок до двух метров, радиусом 5 мм. Если уменьшить габариты, то соответственно увеличится скорость кипения воды.

Алгоритм изготовления предполагает следующие действия:

  • два участка трубы отрезаются длиной по 30 сантиметров;
  • две окружности вырезают, основываясь на выборе положения внутренней пластины, в них проделывают отверстия радиусом трубы;
  • участок трубы помещают в отверстие, прикрепив сваркой по кругу к листу;
  • делают окружности для расположения патрубков.

Вся система должна быть надежной для безопасной эксплуатации. Теплообменник в печи

Агрегаты легко изготавливаются самостоятельно, состоят из нескольких трубок и резервуара из нержавейки. Монтаж конструкции производится вместе со строительством печки в парилке. Габариты должны соответствовать мощности агрегата. Труба для входа ненагретой жидкости располагается снизу, сверху отверстие для выхода обеспечивает хорошую циркуляцию жидкости.

Многообразие конструкций для бани определяет выбор на основании конфигурации нагревающего контура, размера, места расположения устройства.

Как работает теплообменник, установленный в банную печь

Устройство печи с теплообменником настолько хорошо зарекомендовало себя, что появились различные варианты конструкции теплосъема, с различной степенью эффективности. Самые распространенные:

  1. Классический змеевик.

Встроенный плоский теплообменник (похожий на две полые тарелки, соединенные между собой).

Самоварный теплообменник, устанавливаемый на дымовую трубу.

Водяная рубашка, окружающая топочную камеру, применяется крайне редко и встречается всего в 1-2 моделях печей заводского производства.

Между тем, банные печи с теплообменником стали предметом дискуссий потребителей. Некоторые утверждают, что применение не практично, другие наоборот, указывают на удобство и комфорт во время эксплуатации.

Что дает встроенное или самоварное устройство теплосъема?

Теплообменник в банной печи нужен для получения горячей воды для помывки. Эта задача была основной при проектировании конструкции.

Возможность отопления в бане от печи с водяным контуром – фактически, металлическая печь становится неким подобием отопительного котла. Во время топки выделяется достаточно тепла для прогрева теплоносителя и нагрева необходимого объема воды ГВС.

Принцип работы зависит от используемого устройства. Эффективность определяется несколькими параметрами:

  1. Надежность.

Достаточная теплоотдача.

Возможность работы без использования теплообменника.

По своей конструкции, можно разделить все водогрейные устройства на встроенные и надстраиваемые (самоварного типа).

Встроенный теплообменник

Печи для бани с водяным контуром под отопление и нужды ГВС, стали появляться после того, как хорошие отзывы получили обычные водяные теплогенераторы. По своему устройству, печное оборудование с интегрированным водонагревательным контуром делится на несколько классов:

Змеевик – простейшее устройство, используемое в классических твердотопливных котлах. Внутри конструкции располагается согнутая металлическая трубка. Форма разная и зависит от особенностей внутренней конструкции печи. Змеевик располагают так, чтобы пламя не воздействовало на него напрямую, а нагрев осуществлялся посредством дымовых газов.

Плоский теплообменник – устройство более сложное по сравнению с предыдущим. Плоский теплообменник для банной печи, выглядит как две полых тарелки, соединенных между собой. По теплоэффективности, конструкция превосходит змеевик, используется в современных моделях печного оборудования.

Встроенный бак – в печи изготавливается отдельная емкость, устанавливаемая сверху топочной камеры. Встроенный горизонтальный теплообменник быстро нагревается и сохраняет температуру, пока печь остается горячей.

Водяная рубашка – представляет полость, окружающую всю топочную камеру и дымовые каналы. Конструкция часто используется при производстве твердотопливных котлов, но не получила широкого применения при изготовлении банных печек.

Принцип работы интегрированного теплообменника в банной печи заключается в следующем. Спираль или пластина разогреваются от дымовых газов, температура которых достигает 450-500°С. При нагреве возникает давление, заставляющее теплоноситель циркулировать в системе обогрева. В схемах, где используется бойлер косвенного нагрева, ГВС подогревается за счет тепла отопления.

Самоварного типа

Установка теплообменника на банную печь – бюджетное решение проблемы ГВС и отопления. Водогрейное устройство изготавливается двумя способами:

Змеевик – на дымоходную трубу устанавливается змеевик из алюминия или меди. Для систем с естественной циркуляцией, вплоть до накопительной емкости или водораспределительных кранов, размеры змеевика не должны превышать 3 м. Оптимальные размеры теплообменника с принудительной циркуляцией, 5 м.

Устройство теплообменника самоварного типа – специалисты сходятся во мнении, что именно такая конструкция оптимально подходит для бани. Горячая вода для душа готовится постепенно, предотвращается закипание жидкости.

Движение воды в теплообменнике самоварного типа происходит по естественным физическим законам. Нагретая жидкость поднимается вверх, в емкости создается давление.

Оптимальный объем теплообменника самоварного типа выбирают так, чтобы вода достигала необходимой температуры, после 2-3 часов интенсивного горения. Конструкция оптимально подходит для обеспечения водоснабжения горячей водой.

Чем и как соединять выносной бак и теплообменник

Хотя температура воды в теплообменнике при любой его конструкции не поднимается выше 100oC, патрубки могут нагреваться до более значительных температур – они контактируют со стенкой печи. Потому желательно примерно 40-50 см от них устанавливать металлические трубы. Наверное, все та же нержавейка будет предпочтительнее: черный металл будет ржаветь, медь и алюминий – возможно, но достаточно проблематично. Далее можно использовать металлопластиковые трубы для горячей воды, возможно использование гофрированных   или гибких шлангов в обмотке (которыми подключают бойлеры). Диаметр — дюймовые или ¾ дюйма. Меньший нежелательно – вода будет плохо циркулировать: в теплообменнике будет кипеть, а в баке останется холодной.

Для уплотнения резьбовых соединений применяйте специальные средства, которые выдерживают высокие температуры (например, тангит). При использовании фитингов стандартные прокладки заменяйте самодельными из паронита.

Подсоединяя теплообменник на трубе или в печи с выносным баком, обязательно сделайте в самой нижней точке системы кран для слива. Он пригодится, когда будете консервировать систему на зиму: чтобы все не разорвало от замерзшей воды, ее (воды) не должно остаться ни капли. Если же баня у вас отапливаемая, кран все равно нужен  — если вода застаивается, она приобретает неприятный запах.

Еще один нюанс: трубы на горизонтальных участках  должны иметь небольшой уклон в сторону печи. Нюанс небольшой, но на работоспособности системы сказывается очень сильно. Потому обеспечьте небольшой наклон (1-5 градусов).

Теплообменник — что это

Теплообменник — это полая емкость, заполненная водой, вмонтированная в конструкцию печи. Теплообменник соединяется с системой труб и/или баков, по которым циркулирует вода, разогретая во время топки печи.

В зависимости от конструкции, движение воды по системе осуществляется естественным способом или принудительным (с помощью насоса). Принцип работы теплообменника банной печи в том, что разогретая вода поступает в отопительные батареи и бак для душа, а холодная перетекает в теплообменник и нагревается. Процесс происходит в течение всего времени топки.

Существует несколько конструкций теплообменников:

  • Внутренний теплообменник — емкость с водой для нагрева помещается в топку печи. Конструкция емкости может быть любой — в виде бака, образующего одну стену топки или змеевика из труб, опоясывающего топочное отделение.
  • Внешний теплообменник — модуль помещают снаружи печи, обычно он опоясывает печную трубу, нагреваясь от температуры горячих газов, выводимых через трубу в процессе горения топлива в печке.

Вода, циркулирующая в системе, может использоваться как для отопления помещения, так и для нагрева воды для мытья. Конструктивно печь для бани с теплообменником для воды не отличается от обычной печки с местным водяным отоплением.

Для монтажа системы с двумя функциями (обогрева помещения и получения горячей воды) придется предусмотреть бак для воды и правильно рассчитать протяженность и диаметр труб для оптимальной работы системы.

Наибольший КПД имеет система, в которой соблюдены условия:

  1. Протяженность труб не более 3 м;
  2. Диметр труб больше 1 дюйма — при маленьком просвете жидкость не сможет нормально циркулировать без помощи насоса;
  3. Открытая система нагрева воды — в расширительный бак организован доступ воздуха.

Такая конструкция не потребует дополнительных затрат энергии (в том числе электрической – для насоса) и обеспечит обогрев помещения и горячую воду.

Принцип работы

Если вы решили установить печь для бани с теплообменником, то вам необходимо для начала ознакомиться с принципом работы данного устройства. Теплообменники еще называются водяными контурами. Независимо от того, в каком месте они располагаются, их функционирование происходит по единому принципу. Тепловая энергия от печи поступает к рубашке или к регистру. Теплоноситель, который находится в теплообменнике, начинает нагреваться. В баке вода имеет температуру ниже комнатной или немного выше. За счет данной разницы в контуре возникает давление, способствующее циркуляции теплоносителя. Таким образом, нагретая вода поступает в бак. Из него теплоноситель расходуется на гигиенические процедуры. После этого в емкость поступает очередная порция холодной воды. Она переносится в теплообменник, где и осуществляется ее последующей нагрев. В том случае, если система обладает закрытым типом, что предполагает работу бака в качестве отопительного прибора, то заливку воды следует осуществлять еще до момента розжига печи. В этом случае разница температур может стать причиной деформации и повреждения металла теплообменника. Циркуляция будет продолжаться до тех пор, пока в конструкции будет поддерживаться достаточно высокая температура. Если вы установите печь для бани с теплообменником, то не возникнет необходимости в монтаже водонагревателя, который устанавливается в душевой. Помимо прочего, перед хозяевами не встанет вопрос об обустройстве источников тепла в помещениях.

2 Отопление в бане с помощью теплообменника

Для того чтобы правильно рассчитать и предусмотреть все нюансы системы, нужно подобрать оборудование, диаметр труб и рассчитать оптимальную протяженность всего трубопровода. В результате удастся получить не только горячую воду, пригодную для душа, но и обогрев не только для бани, но и для соседних строений.

Эффективным отопление в бане через теплообменник будет при следующих условиях:

  1. 1. Максимальная протяженность трубопровода не должна превышать три метра. То есть это расстояние трубы от теплообменника до радиатора отопления.
  2. 2. Трубы нужно подбирать с диаметром более 1 дюйма. Чем больше труба, тем лучше происходит циркуляция воды, увеличивается полезная площадь, от которой также идет тепло.
  3. 3. Расширительный бачок должен быть открытым. Постоянное поступление воздуха обеспечивает нормальную циркуляцию, более эффективный нагрев воды и так далее.

Учитывая вышеперечисленные аспекты, вся система будет работать эффективно даже при отсутствии циркуляционного насоса.

Стоит учитывать, что эффективность работы полностью зависит от качества топлива, площади бани и других факторов. Поэтому нужно максимально квалифицированно проводить расчеты, чтобы получить в результате печь с оптимальным показателем КПД. Рекомендуется использовать в качестве топлива газ, так как есть возможность подключиться к центральной системе и эксплуатировать печь в круглосуточном режиме.
