Как в бане сделать теплый пол

Плёночный инфракрасный пол

Инфракрасный плёночный теплый пол под плитку в бане — является самым экономичным вариант. Так же данный вид пола очень прост в монтаже. Инфракрасный мат представляет собой прозрачный материал с инфракрасной плёнкой внутри.

Установка данного типа тёплых полов начинается с монтажа теплоизоляции. Хотя, его можно стелить на любой вид поверхностей.

Пошаговая инструкция по укладке тёплого плёночного пола в бане

  • Рассчитывается количество материала и осуществляется его подготовка, обязательно все срезы греющих элементов должны быть изолированы;
  • расстилается плёнка по разработанной схеме, и отмечаются места, где будет устанавливаться кабель;
  • очищается площадь от мусора;
  • укладывается теплоизолирующий материал и фиксируется на скотч;
  • укладывается инфракрасная плёнка, и так же фиксируется;
  • присоединяются плёночные каналы к питающему кабелю, и закрепляются соединительными зажимами;
  • изолируются стыки специальной пропиткой;
  • проводится замер рабочего сопротивления;
  • завершающий этап, перед монтажом кафеля — плёнка покрывается плиточным клеем.

Сделать такой тёплый пол под плитку можно за день. Ведь особенность такой модели — нет необходимости в заливке стяжки.

Инструкция по изготовлению

Изготовление трубопровода для обогрева пола в банных помещениях выполняется в несколько этапов. Первым из них идет подготовка, после которой можно начинать основные монтажные работы.

Подготовка

Подготовка основания под монтаж теплого пола:

  1. Снять слой почвы под помещениями, где будет установлен отопительный контур. Закопать канализационную трубу для стока жидкости в заранее подготовленную яму возле бани.
  2. Сверху засыпать слой щебня, смешанного с песком. Утрамбовать прослойку.
  3. Засыпать слой керамзита толщиной 20 см, который будет выполнять роль утеплителя.

После выполнения подготовки можно приступать к монтажным работам.

Монтаж

Этапы монтажа:

  1. Проверить основание на наличие неровностей. Трещины, углубления замазать цементным раствором. Бугры сбить молотком.
  2. Убрать грязь, мусор, пыль.
  3. Положить двойной слой гидроизоляции. Для этого бетонная поверхность заливается расплавленным битумом. Поверх него укладывается слой рубероида. Отдельные полосы должны быть расположены внахлест друг на друга.
  4. Процедура с битумом, рубероидом повторяется.
  5. Укладывается теплоизоляция. Лучше использовать пеноплекс. Толщина слоя — 5 см.
  6. Поверх утеплителя положить армирующую сетку.
  7. Демпферной лентой обклеить периметр стен. Она предназначена для компенсации температурных расширений, которым будет подвергаться стяжка.
  8. Расположить трубы согласно выбранному методу. Хомутами закрепить их на армирующей сетке.
  9. Подключить трубопровод к коллектору. Запустить систему, чтобы проверить герметичность соединения основных элементов.
  10. Установить трубы, по которым будет стекать вода, накапливающаяся на полу банного помещения.
  11. Замешать цементный раствор, залить стяжку.

Останется дождаться застывания цемента, прежде чем начинать обкладывать бетонную поверхность плиткой. Кладка должна выполняться под углом, по направлению к сливным отверстиям для воды.

Запуск и проверка системы

Выполнять пробный запуск системы нужно до заливки бетона. После выполнения основных монтажных работ, декоративной отделки пола необходимо растопить печь, подождать некоторое время для проверки работоспособности отопительных контуров.

Многим людям не нравится, что полы в банных помещениях остаются холодными даже при полном прогревании бани. Это не только вызывает дискомфорт при ходьбе без обуви, но и портит микроклимат. Чтобы восстановить уровень комфорта, можно установить водную систему подогрева пола, которая будет работать от банной печи.

Водяной теплый пол

Прежде чем начать работы по монтажу тёплого водяного пола в баню, требуется удостовериться, что поверхность ровная, определиться с материалом труб и распланировать их размещение (улитка, змейка). Улитка самая подходящая модель для бани, она равномерно прогревает поверхность.

В качестве источника тепла чаще применяется вода, но возможно заменить её на антифриз. Он не подвержен замерзанию при низких температурах, в результате чего может произойти разрыв труб.

Это особенно будет уместным, если парная является отдельным строением. Насос требуется не зависимо от выбранного варианта нагрева, с помощью него обеспечивается циркуляция воды в трубах.

Способы монтажа

Монтаж тёплого электрического пола возможен двумя способами. Размещение его внутри стяжки блокирует доступ влаги к греющему контуру, который лучше делать из нагревательных матов или греющего кабеля. Повышенную безопасность обеспечивает жидкостно-электрический нагревательный контур, в котором вода, постоянно находящаяся в трубке без циркуляции, подогревается электрическим кабелем, проложенным рядом.

Можно уложить тёплый пол для бани под плитку, если стяжка уже готова и не хочется её вскрывать. Нагревательный контур укладывают прямо в плиточный клей. Для этого предпочтительно использование нагревательных матов, стержневого электрического и плёночного инфракрасного пола, аморфно-металлической ленты.

Доверьте работу по утеплению пола в бане мастеру, и он прослужит на много дольше

Особенности установки системы во влажных помещениях

Водяной пол в бане сложнее монтировать в отличие от систем инфракрасного или электрического обогрева. Необходимо соблюсти такие правила:

Выводить отводы в том месте, где планируется устанавливать водяной коллектор. Обычно это предбанник. Перед заливкой стяжки отводы подводят как можно ближе к тому месту, откуда будет исходить подача тепла.
Перед началом строительства нужно подготовить проект водяного отопления пола, чтобы учесть все детали: правильно расположить элементы отопления, не допустить ошибок при расчёте мощности.
Возможности регулировки температуры полов обычно нет. Интенсивная топка, особенно если нагрев осуществляется железной печью, даёт высокую температуру основания (около 80–90 градусов)

Ходить босыми ногами по такой поверхности нельзя;
Внимание
Проблема горячего пола решается установкой оборудования. Приобретается специальный узел смешивания или коллектор

Он автоматически регулирует нагрев теплоносителя и отключает систему отопления, например, на лето, когда дополнительное отопление не нужно

Для водяного отопления сложно смонтировать теплоизоляцию. Эта часть очень затратная, многие домовладельцы экономят. Делать этого не стоит, так как пол может промёрзнуть без должного утепления. Отсутствие теплоизоляции приводит к большим потерям тепла.

Устройство водяного пола от банной печи

Первоначально, водяной тёплый пол не предназначался для установки в банном помещении. Поэтому, при укладке такого «пирога» в бане, требуется укомплектовать его дополнительными элементами.

Устройство водяного тёплого пола от банной печи включает в себя несколько узлов:

Контур тёплого пола — это главный рабочий элемент, который уложен равномерно по всему полу помещения с определённым шагом, залитый стяжкой из бетонно-цементной смеси. Следует правильно выбирать модель труб, в данной ситуации не каждая подойдёт. Лучше всего использовать – медные, металлопластиковые или гофры из нержавеющей стали. Однако многие отдают предпочтение сшитым полиэтиленовым трубам с повышенной термостойкостью, со сроком службы не менее 30 лет, или полипропиленовым, с гарантийным сроком не меньше 50 лет.

Смесительный узел — важная часть система, так как печка не способна подогревать теплоноситель до нужного уровня. Она нагревает воду практически до стадии закипания, в таком состояние её нельзя поставлять в контур. Поэтому, необходим смесительный узел, в нём кипяток будет смешиваться с отработанным теплоносителем до требуемых 40 градусов, и в таком виде направляться в трубопровод. С помощью него осуществляется регулирование, настройка и автоматическое поддержание температурного уровня тёплого пола в нужном режиме.

Теплообменник — ёмкость, змеевик или регистр, расположенный над топкой, там нагревается жидкость от печи. При использовании антифриза — как теплоносителя, потребуется оборудовать отдельный теплообменник, тогда антифриз не сможет попасть в воду для мытья.

Циркуляционный насос — необходим, чтобы равномерно распределялся и двигался теплоноситель по трубопроводу. Без него тёплый водяной пол не может функционировать, так как он обеспечивает контур дополнительным давлением для циркуляции жидкости. Подбирая мощность насоса самостоятельно, нужно учитывать площадь отапливаемого помещения, чем она больше, тем выше должна быть его производительность.

Чтобы снизить нагрузку на насос, рекомендовано разделить трубопровод на несколько частей равной длины.

Дренаж — необходим для удаления лишней жидкости из парной и помывочной комнаты банного помещения. Обустроить его своими руками можно с учётом следующих двух моментов: соорудив отвод для воды — отверстие для слива, через него вода будет стекать в трубу и выводится в канализационную яму; залив стяжку с уклоном по направлению сливного отверстия — тогда вся вода будет стекать в сторону уклона.

Подготовительные работы

Прежде, чем самому начинать работы по сооружению водяного тёплого пола в бане, нужно составить подробную схему, в ней указать размер отапливаемого помещения, длину контура, место врезки насоса, участок подсоединения смесительного узла и теплообменника. В соответствии с данным чертежом определяется количество необходимого материала для греющей конструкции.

После чего, можно переходить к самим монтажным работам, которые начинаются с подготовки основания и слива:

  • Удалить грунт между стенками фундамента, и утрамбовать поверхность. Перед этим, заложить канализационные трубы для сточных вод. Через них вода будет уходить в канализацию.
  • Засыпать слой песка и щебня (15 см) и хорошо утрамбовать.

Уложить утепление из керамзита, его толщина 150 — 200 мм. Требуется сделать уклон по направлению водостока.

Особенности системы

При установке в бане водяного тёплого пола функционирующего от дровяной печи, нет необходимости устанавливать котёл. Однако над топкой, нужно соорудить теплообменник. Для этого подойдёт любой бак из нержавеющей стали не склонной к коррозии. От него протягивается контур в помещение, где будет монтироваться тёплый пол.

Для возврата отработанной жидкости в бак, потребуется установить небольшой насос. Без него, конструкция будет работать лишь, когда печка находится, нижи уровня полового покрытия. Диаметр трубы при такой схеме нужно брать равным 16 мм, обычные 24-ех миллиметровые не подойдут.

Основной особенностью печной напольной конструкции является отсутствие возможности регулировки температурного уровня. Рекомендованная температура тёплых полов в бане — 40 градусов, от печи же теплоноситель будет нагреваться до состояния кипятка.

Видео

ТЕПЛЫЙ ПОЛ в бане с помощью ПЕЧИ? Банная печь Горыныч-3.

Поэтому, требуется сделать смесительный блок, в котором горячая вода будет смешиваться с уже отработанной, тем самым достигая нужного температурного уровня.

Поскольку установить большую ёмкость в печи нет возможности, то можно около неё разместить аккумуляторный бак, и протянуть стальные трубы от него к теплообменнику.

Утепление пола в баньке

Если говорить о сухих парных помещениях, здесь можно делать утеплённый пол по аналогии с жилыми домами. Применяют пергамин, пенополистирол или рубероид. Поверх пароизоляционного материала укладывается теплоизолятор, а затем гидроизолятор. Далее – чистовой пол.

Использование хвойных пород дерева, выгоднее, поскольку они пропитаны естественным защитным составом (смолой) и служат дольше.

Если же встал вопрос о выборе технологии для настоящей русской бани, где достаточно высокая влажность, то деревянный пол с утеплением тут не подойдёт. Так как пар здесь поддаётся очень часто, пол постоянно сырой. Он быстро начнёт гнить, попутно разрушая нижние венцы строения.

Для влажных помещений лучше использовать один из двух вариантов:

  1. Проливную решётку, которую строили наши деды.
  2. Либо утеплённую бетонную стяжку.

Проливной вариант можно сделать, применяя любой фундамент, в том числе столбчатый.

Утепление пола

Но такие полы имеют много минусов, главный из которых – они холодные, в них даже может сквозить из подпольного пространства.

Так что подробнее рассмотрим именно утеплённую стяжку. А заодно, как при помощи этой стяжки устроить современную систему «тёплый пол».

Работы по созданию конструкции относятся к наиболее сложным строительным проектам. Они занимают много времени, так как нескольким слоям требуется схватывание или просушка.

Какой вариант будет дешевле в эксплуатации – водяной и электрический? Проводились подсчёты затрат за 5 лет.

Так вот интересно, что на больших площадях лучше себя показало водяное отопление. А в небольших помещениях, таких, как баня, ощутимой разницы не выявилось.

Водяное утепление

Для монтажа водяного обогрева используются трубы из полиэтилена, стали, металлопластика. Их монтируют по специальной схеме между основанием и бетонной стяжкой. Трубы прокладывают алюминиевой фольгой, что улучшает теплоотдачу. Основные способы укладки труб — «улитка» и «змейка».

Первый способ, «улитка», больше подходит для небольших помещений с одним водяным контуром. Он обеспечивает равномерность распределения тепла на всю площадь пола. «Змейка» применяется в помещениях с большой площадью, где необходима установка нескольких контуров.

Водяное утепление в бане поможет сохранить ваш бюджет

Трубу укладывают начиная от наружной стены по направлению к центру, не забывая об оптимальном шаге укладки, который составляет 30 см. Лучше придерживаться такой конфигурации, так как слишком мелкий шаг приводит к лишнему расходу труб, а увеличенный — к неравномерному распределению тепла по покрытию, что вызывает ощущение дискомфорта.

Преимущества и недостатки

Водяное утепление пола бани имеет несколько конструктивных вариантов. Чаще всего применяют:

  • водяной подогрев с деревянным основанием;
  • водяной контур в бетонной стяжке;
  • водяную утепляющую систему на полистирольных плитах.

Выбор основания зависит в основном от архитектурных особенностей здания. Если оно большое, обычно делается бетонная стяжка, а в сооружении небольших размеров основание для пола устанавливается из дерева.

Теплый пол от дровяного котла:

Преимуществом водяного утепления является намного меньшее энергопотребление, по сравнению с электрическими конструкциями. К недостаткам относится:

  • сложный процесс установки;
  • необходимость в постоянно работающем водяном насосе;
  • сложность ремонта при протекании трубы.

Баня с теплым полом:

Бетонная стяжка

Правильно смонтированный утепляющий пол на бетонной стяжке можно сравнить со слоёным пирогом, где каждый слой выполняет свою функцию в процессе обогрева бани. Элементы «слоёного пирога»:

  • гидроизоляция;
  • теплоизоляция;
  • теплоотражающий элемент;
  • трубопровод водяного контура;
  • армированный бетон.

Бетонная стяжка поможет сохранить подходящую температуру в бане

Важно не забыть во время монтажа стяжки об уклоне её поверхности в сторону слива, необходимом, чтобы на ней не застаивалась вода. Лучше всего уклон (не больше 3-5°) делать ещё во время заливки черновой стяжки, непосредственно перед монтажом водяного контура

Тогда слой бетона после его чистовой заливки поверх водяного контура по предварительно выставленным маякам, гарантирующим правильный уклон, будет везде одинаковой толщины, что обеспечит равномерный прогрев пола.

Подробнее о водяных системах

Отбросив классическую схему гипокауста с печью в подвале, можно сказать, что основных видов теплого пола два — водяной и электрический.

Водяные полы

Теплоносителем водяного теплого пола чаще всего служит вода. Иногда применяют антифриз или этиленгликоль. В любом случае, такой пол требует автономного котла отопления.

При этом котел нужен непосредственно в бане. Идея отвода магистрали от обогревателя главного коттеджа обычно плоха и нерентабельна. Допускать вымораживание системы зимой нельзя. Для регулировки всей системы теплого пола придётся ставить коллекторный ящик — так что система получается весьма громоздкой.

Отдельные умельцы рекомендуют запитывать систему водяных полов от банной печи. Этого делать нельзя. Поясню почему.

  • Во-первых, не стоит забирать тепло, необходимое для нагрева каменки.
  • Во-вторых, печи  топятся нерегулярно, а водяному контуру как раз необходима четкая периодичность — замораживание для него губительно. Так что для водяного пола должен быть свой отдельный котел.

Электрический пол

Электрические системы обогрева пола просты. Рулонные маты легко ремонтируются и просто монтируются. Однако они совершенно не годятся для моечных и парилок

Даже с соблюдением всех предосторожностей

Точнее, в момент пользования парилкой, эти системы необходимо обесточивать по соображениям безопасности. А, учитывая человеческий фактор, проще их вообще не ставить во влажные помещения.

Существенный минус электрических полов это дороговизна эксплуатационных расходов и необходимость в повышенной электрической мощности. Зато они очень легкие и не боятся морозов. Стоит упомянуть простоту регулировки и смену режима обогрева.

Водяные системы укладываются улиткой или волной. Первый способ сложнее, но дает более равномерный нагрев.

Устройство тёплого водяного подогрева пола в бане не только целесообразное, но и необходимое решение. В отличие от

, использование водяной системы отопления полностью безопасно.

Возможно уложить контур под плитку и получить теплое основание без дополнительных энергозатрат. Нагрев теплоносителя будет осуществляться от котла, стальной или кирпичной печки.

Какие преимущества этого решения существуют?

  1. Контур монтируется внутрь стяжки, не уменьшает полезную площадь.
  2. Высокая теплоотдача при сравнительно небольших расходах энергоносителя.
  3. Равномерный прогрев помещения, отсутствие холодных зон.
  4. Возможность отопления сразу нескольких помещений от одного котла или печки.
  5. Возможность отключения системы отопления в летнее время.

Еще одно несомненное преимущество, это возможность уложить тёплые водяные системы подогрева полов в бане своими руками. Хотя процесс монтажа трудоемок, но полученный результат полностью оправдает все ожидания.

Трубы для контура подбирают 24 мм в диаметре, чтобы снизить риск замерзания воды из-за редкой эксплуатации помещения

Источником тепла в бане выступает кирпичная или металлическая печь. Ее задача – отопить помещение и нагреть некоторый объем воды. В таком устройстве теплообменник в принципе отсутствует. Чтобы подключить к печи систему теплый пол, обе конструкции модифицируют.

  • Оборудуют теплообменник – бак из нержавейки или регистр из труб. Теплообменник размещают над топкой. От него тянут трубопровод вниз к полу и в другие отапливаемые помещения.
  • Трубы, обслуживающие теплообменный бак, нужны нестандартные – 24 мм в диаметре, а не 16 мм.
  • Систему оснащают насосом, так как иначе обеспечить возврат остывшей жидкости в теплообменник невозможно.
  • Нет возможности регулировать степень нагрева. Банная печь нагревается очень сильно и подает в систему практически кипяток. Это неприемлемо. Устройство оснащают специальным блоком для смешения воды из печи и обратки.
  • Так как размеры банной печи невелики, теплообменник здесь монтируют небольшой. Чтобы компенсировать недостаточную мощность, возле печи устанавливают аккумуляторный бак и соединяют его с теплообменником.

Плёночный инфракрасный пол

Инфракрасный плёночный теплый пол под плитку в бане — является самым экономичным вариант. Так же данный вид пола очень прост в монтаже. Инфракрасный мат представляет собой прозрачный материал с инфракрасной плёнкой внутри.

Установка данного типа тёплых полов начинается с монтажа теплоизоляции. Хотя, его можно стелить на любой вид поверхностей.

Пошаговая инструкция по укладке тёплого плёночного пола в бане

  • Рассчитывается количество материала и осуществляется его подготовка, обязательно все срезы греющих элементов должны быть изолированы;
  • расстилается плёнка по разработанной схеме, и отмечаются места, где будет устанавливаться кабель;
  • очищается площадь от мусора;
  • укладывается теплоизолирующий материал и фиксируется на скотч;
  • укладывается инфракрасная плёнка, и так же фиксируется;
  • присоединяются плёночные каналы к питающему кабелю, и закрепляются соединительными зажимами;
  • изолируются стыки специальной пропиткой;
  • проводится замер рабочего сопротивления;
  • завершающий этап, перед монтажом кафеля — плёнка покрывается плиточным клеем.

Сделать такой тёплый пол под плитку можно за день. Ведь особенность такой модели — нет необходимости в заливке стяжки.

Технология монтажа

В зависимости от базового материала практикуется обустройство деревянного, полистирольного, бетонного теплого водяного пола.

Бетонный

Получил широкое распространение в российских широтах, базируется на бетонной стяжке с гибкой трубой, здесь также используется утеплитель в тандеме с полиэтиленовой пленкой. В качестве теплоизоляционных материалов оптимальны минвата и пеноплекс. Бетон замешивается со специальными присадками (они же используются и при строительстве бассейнов), предотвращающими растрескивание сухой массы в условиях частых температурных перепадов.

Подготовка основания:

  • стяжку выполняют с наклоном, соответствующим направлению слива воды, максимальный угол – 10°;
  • полностью просохший слой накрывают полиэтиленовой пароизоляцией;
  • сверху укладывают утеплитель – минвату, пеноплекс;
  • в материале формируют отверстия, в которые помещают маяки для будущей стяжки;
  • сверху «пирог» накрывают металлической армирующей сеткой с размером ячеек 10х10 см.

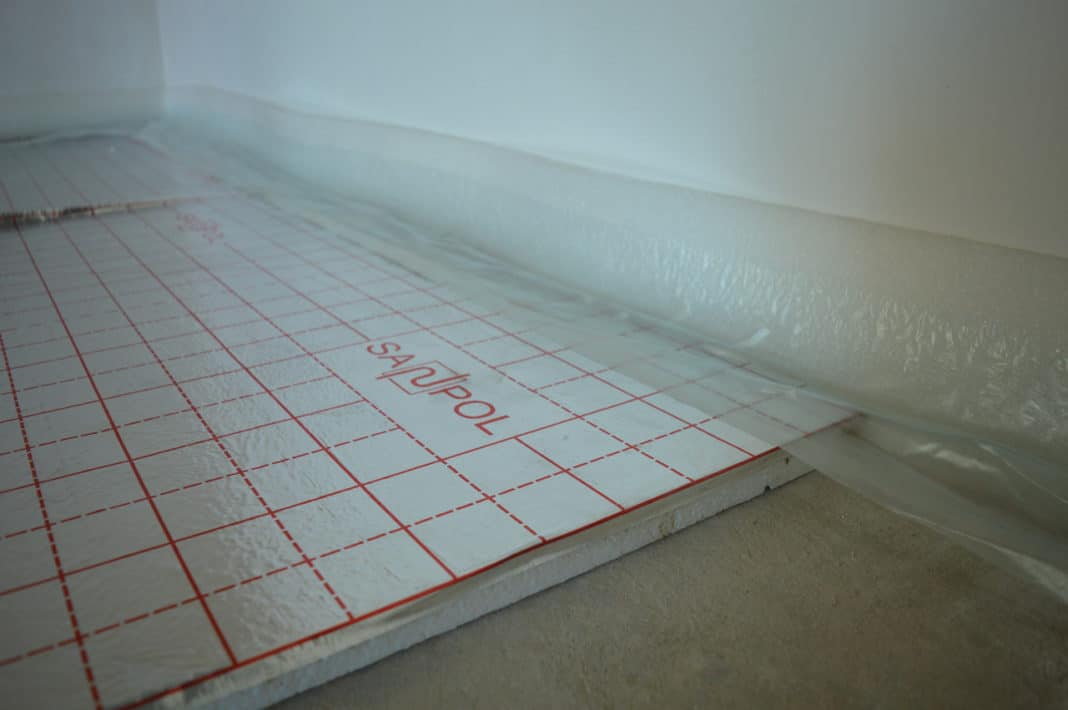

По периметру вдоль стен фиксируют пенополиуретановую ленту: мягкая мембрана компенсирует потенциальное расширение бетона, предотвращает его растрескивание при нагревании.

Трубу укладывают по спирали с учетом следующих рекомендаций:

между витками нужно оставить зазоры не шире 40 см, от крайней трубы до стен должно сохраняться расстояние от 25 см; при укладке трубопровода следует принимать во внимание допустимый радиус его изгиба – это пятикратно увеличенный диаметр. Изделие реализуется в виде бобин, их разматывают по мере использования, фиксируют хомутами так, чтобы оставалось пространство для расширения трубы; трубы объединяют в схему в коллекторном шкафу

После пробного тестирования снова заливают бетонную стяжку Важно, чтобы окружающая температура держалась в положительном диапазоне, для уплотнения массы используют вибратор

После пробного тестирования снова заливают бетонную стяжку

Важно, чтобы окружающая температура держалась в положительном диапазоне, для уплотнения массы используют вибратор

Оптимальная толщина слоя позволяет оставить над трубами от 2 см бетона, обычно она колеблется в пределах 7-8 см. Если запланировано плиточное напольное покрытие, достаточно 5 см.

Деревянный

Гибкую трубу помещают в пазы, оставленные между планками, это пространство должно быть шире 2 см. Самым бюджетным базовым материалом считаются панели из ДСП. Порядок работы:

  1. Основание выравнивают, удаляют мусор.
  2. Формируют обрешетку из бруса со стороной ячейки не менее 60 см, на нее набивают ДВП или фанеру.
  3. Готовый фальшпол накрывают пароизоляцией, сверху – утеплителем.
  4. Выкладывают доски, в зазорах между которыми далее будет размещена труба. Их высота должна превышать 2 см.
  5. Пазы изолируют фольгой, чтобы предотвратить утечку тепла вниз, на нее помещают трубы.
  6. Все концы подводят к коллекторному шкафу.
  7. Формируют чистовой слой облицовки.

Для фиксации фольги в зазорах можно воспользоваться мелкими гвоздями либо степлером. Если фальшпол собирался из ДВП, к гладкой поверхности плит приклеивают фольгу с помощью двустороннего скотча.

Из полистирольных плит

Основа собирается из сегментов с готовыми пазами, в них проводятся трубы. В зазоры вкладываются пластины, способствующие более равномерному распределению тепла. Образуется невысокая и легкая конструкция, не «съедающая» полезное пространство в помещении. Здесь не нужны трудоемкие бетонные стяжки. Полистирол не пропускает влагу, на протяжении всего эксплуатационного ресурса сохраняет свои теплоизолирующие свойства.

Особенности монтажа:

  • первым слоем укладывается изоляция в виде минваты;
  • пенополистирол устанавливается начиная с дальнего угла, плиты следует размещать таким образом, чтобы совпали их пазы;
  • в отверстия помещаются распределительные пластины;
  • сверху фиксируется гибкая труба.

Полистирольные плиты

После проверки работоспособности системы формируется чистовое напольное покрытие.

Водяная система отопления пола в бане

Водяной пол в бане обустраивается по тому же принципу, что и традиционная отопительная система: установленный котел нагревает теплоноситель – воду, которая передвигается по уложенным трубам, тем самым обогревая помещение. Трубопровод укладывается под основание полового покрытия по составленной схеме

Очень важно уложить трубы таким образом, чтобы не возникало холодных зон

Теплые полы в моечной бане от отопления монтируются с помощью металлопластиковых, металлических, медных, пластиковых видов труб. Выбор материала зависит от сложности конструкции, ее величины, да и от того, сколько можно потратить средств на обустройство бани теплыми полами. В качестве теплоносителя используется вода, специальные растворы, этиленгликоль. Выбор раствора зависит от вида бани. К примеру, многие отдают предпочтение обычной воде – и это правильное решение для бани, которая постоянно используется. В том случае, если она топится лишь от случая к случаю, вода в системе в сильные морозы может замерзнуть, тем самым испортив полностью систему.

Чем уникальна подобная систем обогрева пола

Тепловая энергия стремится наверх, поэтому в бане воздух распределяется послойно – внизу холодный, под потолком горячий, в центре наиболее комфортный. Поэтому пол в бане всегда холодный, что не может не вызывать дискомфортных ощущений. Особенно эта проблема актуальна для бань с керамической плиткой на полу. Этот отделочный материал красивый, но с холодной поверхностью. Но есть выход – смонтировать систему в полу, теплоноситель в которой будет нагреваться от печи.

Вместо котла нагревательной установкой будет печь, поэтому над топкой устанавливают теплообменник – бак, изготовленный из нержавеющей стали или иного металла, не подверженного образованию коррозии. Трубопровод от теплообменника проводят в помещения, где будет смонтирован «теплый пол».

Банная печь с теплообменником

Чтобы возвратить остывшую воду обратно в бак необходимо установить циркуляционный насос. Отказаться от него нельзя, так как печь не устанавливают ниже уровня пола. Диаметр труб рекомендуется выбирать 24-й, в то время как для монтажа «теплого пола» в жилых помещениях выбирают контуры 16-го диаметра. Главная особенность водяной системы, работающей от печи, заключатся в том, что температуру теплоносителя внутри отрегулировать не получится.

Для системы «теплый пол» комфортной температурой теплоносителя является 40 градусов. От печи в систему будет подаваться очень горячая вода, почти кипяток, что недопустимо. Поэтому потребуется установка смесительного блока, где в горячую воду будет поступать остывший теплоноситель. Желательно смонтировать «теплый пол» от печи во всех помещениях бани.

Пирог водяного «теплого пола»

Электрический пол


Двужильный кабель проще укладывать, поскольку не нужно второй конец присоединять к термостату Внешне кабель для отопления пола очень напоминает обычный телевизионный провод. Но его функциональное назначение совсем иное. Нагревательный кабель преобразует электрическую энергию в тепло и передаёт её соседним материалам. Основной показатель, которым характеризуются разные виды электрических систем подогрева пола, – это удельное тепловыделение. В продаже можно найти системы с показателем от 150 до 400 Вт/м². Но электрический тёплый пол в бане должен иметь значение удельного тепловыделения не меньше 250.

Если в моечном отделении нижние перекрытия деревянные, то при укладке кабеля своими руками особое внимание стоит обратить на пожарную безопасность. Все деревянные конструкции обрабатываются антипиренами

Несмотря на то, что прямого контакта кабеля с деревянными элементами не будет, все соединения и стыки должны быть тщательно изолированы. Кроме того перед укладкой в русской деревянной бане необходимо проверить целостность изоляционного слоя нагревательного кабеля.


После укладки электрических матов и проверки работы, можно укладывать стяжку или плитку

Работу по устройству полов с электрической системой подогрева ведут в таком порядке:

  1. После подготовительных работ по гидроизоляции и утеплению основания пола можно переходить к укладке нагревательных элементов.
  2. Для облегчения укладки кабеля своими руками производители тёплых электрических полов продают их на специальных сетках, идущих в комплекте со специальными крепёжными устройствами и направляющими. Направляющие элементы помогут при укладке выдержать нормируемые расстояния между кабелями, а крепежи облегчат фиксацию элементов на полу.
  1. Кабель укладываем на поверхность пола равномерно, без перегибов и натяжения. Не забывайте соблюдать требуемые расстояния, иначе это может привести к перегреву и короткому замыканию.
  2. После укладки кабеля система подключается и проверяется.
  3. Только после этого на поверхности пола раскладывается армирующая сетка и заливается стяжка.
  4. Через 28 дней цементно-песчаная стяжка станет прочной и будет готова к укладке лицевого покрытия, например, керамической плитки. Если использовать сухие заводские смеси для заливки стяжки, то сроки застывания значительно сокращаются. К тому же такую стяжку можно дополнительно армировать фиброволокном.

Видео инструкция по укладке тёплого электрического пола:

Особенности системы

При установке в бане водяного тёплого пола функционирующего от дровяной печи, нет необходимости устанавливать котёл. Однако над топкой, нужно соорудить теплообменник. Для этого подойдёт любой бак из нержавеющей стали не склонной к коррозии. От него протягивается контур в помещение, где будет монтироваться тёплый пол.

Для возврата отработанной жидкости в бак, потребуется установить небольшой насос. Без него, конструкция будет работать лишь, когда печка находится, нижи уровня полового покрытия. Диаметр трубы при такой схеме нужно брать равным 16 мм, обычные 24-ех миллиметровые не подойдут.

Основной особенностью печной напольной конструкции является отсутствие возможности регулировки температурного уровня. Рекомендованная температура тёплых полов в бане — 40 градусов, от печи же теплоноситель будет нагреваться до состояния кипятка.

Видео

Поэтому, требуется сделать смесительный блок, в котором горячая вода будет смешиваться с уже отработанной, тем самым достигая нужного температурного уровня.

Поскольку установить большую ёмкость в печи нет возможности, то можно около неё разместить аккумуляторный бак, и протянуть стальные трубы от него к теплообменнику.

Технические характеристики

Согласно физическим свойствам, тёплые воздушные массы поднимаются вверх, и даже в парной, где жарко, полы бывают холодные. Но такой диссонанс между теплом сверху и холодом снизу, делает банные процедуры некомфортными.

Современные технологии позволяют улучшить микроклимат в бане путём установки полов с подогревом разных типов под напольное покрытие:

кабельные — представляют собой греющий кабель, уложенный под финишное покрытие, работающего от электрического тока;

инфракрасные — плёнка с инфракрасными пластинами внутри, которые нагреваются при подаче энергии, самое простое сооружение в плане самостоятельного монтажа;

водяные — трубопровод размещённый под полом в бане, теплоносителем выступает нагретая вода.

Однако банное помещение имеет повышенную влажность, поэтому многие владельцы построек не рискуют самостоятельно устанавливать электрические тёплые полы.

В связи с этим, более популярным считается водяной тёплый пол. Ведь баня оборудована печью, и сделать обогрев теплоносителя возможно от неё, поэтому данная комбинация является ещё и экономически выгодной.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
