Установка и подключение светильника своими руками

Как выбрать трансформатор по мощности

Чтобы освещение работало нормально, требуется приобрести драйвер на 20% больше по мощности, чем все присоединенные потребители. Например, если требуется подключить 8 светильников, куда будут установлены лампы накаливания по 40 Вт каждая, потребуется установить трансформатор на 400 Вт примерно, так как мощность всех ламп будет составлять 320 Вт.

Выбирая трансформатор, нужно принять во внимание, что чем больше планируется подключить светильников, тем более мощным должно быть устройство, которое будет отличаться более высокой стоимостью и более крупным размерами. Также стоит помнить, что коробку большого размера спрятать будет намного сложнее

Для решения подобной проблемы можно разделить основную массу ламп на отдельные группы и для каждой установить свой преобразователь с более низкими показателями мощности.

Правила проведения монтажа

Для правильного подключения точечных светильников требуется не просто грамотно подобрать схему, очень важно тщательно соблюдать некоторую последовательность действий. Она может быть разной, все зависит от типа потолочного покрытия

Светильники на натяжные потолки

Осветительные устройства точечного характера монтируют обычно в натяжные или подвесные потолки. В случае с натяжными потолками, светильники крепят сразу к покрытию без подключения к блоку питания. просто закрепляют устройства на специальных подвесах и уже потом подключают к ним провода.

В работе с натяжными потолками важны подготовительные работы. Перед монтажом натяжного потолка отключают питание, вынимают лампы и снимают все части, которые предположительно могут пострадать от высокого температурного режима. После натяжения полотна в нем просто прорезаются отверстия, устанавливаются кольца уплотнения и потом собирают светильники.

Работы с гипсокартонными потолками

В этом случае светильники нужно монтировать после того, как потолок был полностью зашпаклеван. Последовательность действий здесь будет следующая:

  • Разводится проводка с оставлением свисающих концов кабелей.
  • Стоит разработать план с примерным расположением будущих светильников и расстоянием от стен.
  • На основании плана делается разметка и вырезаются отверстия.

В процесс установки светильников могут быть небольшие подвижки. Это нужно иметь в виду и потому оставлять запас в 15 см примерно. Также запас необходим по той причине, что провода крепятся строго к потолку, то есть они должны примерно на 10 см выходить за уровень полотна. Если концы окажутся немного длиннее, их всегда можно укоротить, с наращиванием дело будет обстоять намного сложнее.

Правила подключения потолочных светильников

Скрытая электропроводка, предназначенная для питания потолочных светильников, обычно выводится в центре потолка каждой комнаты. Она представляет собой трех- или четырехжильный провод. Количество жил зависит от того, каким будет светильник потолочный – как подключить его планируется: к обычному или двухклавишному выключателю.

Для подключения светильника, лампы которого распределены в отдельные группы, две жилы ведут к выключателю, одна на нейтраль и последняя – на заземление.

Схема подключения потолочных светильников с отдельными группами

Нейтраль (N) является общей для всех ламп (1), к ней через клеммник (2) подключаются нулевые контакты всех патронов светильника.

Фазные контакты каждой группы патронов соединяются с внутренней электропроводкой светильника двумя разными проводами, каждый из которых через клеммник идет к своей клавише выключателя (3), а затем на фазу сети (L).

Если вы хотите обеспечить плавное регулирование яркости потолочного светильника, то вместо выключателя следует установить диммер. Это специальное электронное устройство обеспечивает плавную регулировку силы светового потока независимо от количества ламп, которыми снабжены потолочные светильники – схемы подключения в этом случае упрощаются (см. Деревянные потолочные светильники: стиль и оригинальность).

Фазные контакты всех патронов подключаются к одному общему проводу, идущему на диммер.

Этапы установки точечных светильников

Процесс подключения сводится к последовательному выполнению следующих этапов:

Этапы подключения точечного светильника.

  • проектирование и разметка;
  • прокладка и протяжка кабелей в места монтажа;
  • выполнение отверстий и подключение;
  • тестирование подключений.

Подобная подробная разбивка на этапы связана с тем, что часть работ должна быть выполнена при формировании потолочного покрытия.

Планирование мест расположения светильников производят до того, как произвести обшивку его отделочным материалом, то есть в процессе монтажа каркаса.

Проектирование приобретает особый смысл при наличии нескольких уровней у потолка. В этом случае необходимо предусмотреть прокладку проводки в места крепления светильников на каждом из уровней, учитывая распределение светового потока. Светильники, которые расположены в пределах одного уровня, должны собой образовывать один единый контур.

При планировании количества точечных светильников, которые обеспечат требуемую освещенность пространства, необходимо учесть, что расстояние от стены до них должно составлять не более 60 см, а расстояние между центрами — 25-30 см. При этом светильник от каркаса должен отстоять не менее чем на 30 см. Если светильник расположить ближе к каркасу, то установка его на конечном этапе может быть затруднена.

Устройство светильника.

Наличие и расположение остальных осветительных приборов в помещении оказывает влияние на окончательное количество светильников. Точечный светильник может быть оснащен механизмом поворота, с помощью которого направление потока света может быть изменено. Поэтому они могут быть отведены при использовании нескольких светильников одновременно.

Проводка прокладывается на этапе установки каркаса. Она укладывается в специальные короба или закрепляется на нем таким образом, чтобы при выполнении отверстий под споты ее достать не составило труда. Если с выбором мест для установки точечных светильников в процессе монтажа каркаса не представляется возможным, то можно проложить кабель только к 1 светильнику. А каждый следующий точечный светильник присоединять к предыдущему, протягивая провод уже в смонтированном потолочном покрытии. Но такой способ прокладки проводки несколько нарушает технику безопасности, так как провода остаются лежать непосредственно на поверхности подвесного потолка.

Кабель при прокладке по каркасу или в защитных коробах можно использовать с 2 или 3 жилами. Петля для крепления каждого точечного светильника оставляется величиной в 10-15 см. Она прикрепляется к каркасу недалеко от места размещения точечного светильника при помощи пластиковой стяжки. Но крепление не должно быть плотным, чтобы не вызывать затруднений при ее демонтаже при окончательном подключении.

Просверливание отверстий под каждый точечный светильник осуществляется по окончании выполнения монтажа потолка. Правильное проектирование мест размещения спотов позволяет избежать их расположения на металлических элементах каркаса. Кроме того, если точечный светильник располагается на стыке между обшивочными листами, то его следует перенести или перераспределить листы таким образом, чтобы стык был перенесен на требуемое расстояние.

Схема подключения нескольких групп светильников.

Отверстия просверливаются дрелью со специальной насадкой — кольцевой пилой, центральное сверло которой устанавливается в центр расположения светильника. Образуется идеально ровный круг, что позволяет избежать ненужных зазоров. Диаметр такой пилы должен быть меньше соответствующего внешнего размера светильника на 3-4 мм, но больше на 3-4 мм, чем внутренние размеры.

После того как все отверстия просверлены, необходимо достать петлю провода, которая была оставлена для крепления спота. Если такие петли не были выполнены или проводка под каждый точечный светильник не подведена, то необходимо протянуть кабель к ним. Протягивание провода необходимо начинать с крайнего светильника, постепенно перемещаясь далее по линии их монтажа. Это можно сделать при помощи крюка, который изготавливается из прочной проволоки.

Конструкция и монтаж подвесного светильника

Одним из часто используемых светильников является подвесной. Он имеет такую конструкцию, которая предусматривает наличие плафона и подвеса, на котором держится плафон.

Кроме этого, этот подвес используется для скрытия кабеля, который подходит к плафону и подает электропитание к лампочкам. В большинстве случаев этот подвес представляет собой трубку, внутри которой размещается провод. К верху этой трубки прикрепляют кольцо, которое навешивается на крючок на потолке.

Внизу ее находятся элементы, которые прикрепляют сам плафон. Кроме лампочек в плафоне находятся патроны. Их количество может колебаться от единицы до десяти и более. Все зависит от светильника. В эти патроны вкручиваются лампы.

Здесь стоит отметить, что лампы могут оснащаться различными цоколями. Каждый производитель сам выбирает вид патрона, в который может вкручиваться определенный вид цоколя.

цоколи Е14, Е27 GU10

Собственно осветительные устройства могут оснащаться патронами для цоколей Е27, Е14 и GU10. Гнезда первых двух видов патронов характеризуются наличием резьбы.

Последний вид обладает специальным пружинным гнездом. Таким же строением может похвастаться и накладной светильник. Единственная разница заключается в отсутствии подвеса.

Отвечая на вопрос, как можно установить подвесной потолочный светильник, хотим отметить, что крючок, на который навешивается этот источник света, может быть разным. Вид крючка зависит от вида потолка.

Конечно, этот крючок придется покупать самостоятельно. Для того, чтобы установить его, нужно запастись и пластиковыми дюбелями. Главным инструментом, который будет использоваться для монтажа, является дрель или перфоратор.

Если потолок является железобетонным и при этом не имеет технологического отверстия с заложенным в него креплением (в очень многих квартирах можно встретить такое крепление), то с помощью перфоратора нужно сделать дырку и вставить в нее пластмассовый дюбель.

Далее берут анкерный болт с крючком и вкручивают его.

Подобным образом можно прикрепить крючок и к потолку, сделанному из дерева. Только дырку делают с помощью дрели.

Более интересной является установка своими руками подвесного потолочного светильника на навесной потолок. В этом случае крючок должен обладать специальной конструкцией. Также можно использовать и простой крючок, однако он должен закручиваться в специальные закладные шайбы.

Полезный совет: если подвесной потолок сделан из гипсокартона, крючок лучше крепить к деревянным рейкам, на которые крепится сам гипсокартон. Если такой возможности нет, то сверху на гипсокартон нужно поставить небольшую доску с размерами как минимум 10х10 сантиметров.

Обычно этот вариант должен прорабатываться во время установки подвесного потолка. В случае натяжного потолка крючок прикрепляется к базовому потолку. Дыру в полотне натяжного потолка сделают мастера, которые будут его устанавливать.


крюк для монтажа светильника к подвесному потолку

Специальный крючок для монтажа подвесного потолочного светильника к навесному потолку выглядит так:

Некоторые виды подвесных светильников крепятся иным образом. Этот способ заключается в прикреплении к потолку специальной планки (обычно она идет в комплекте).

Для реализации этого процесса нужно подготовить дюбеля, шурупы, дрель или перфоратор, отвертку, гаечные ключи. Для прикрепления планки нужно опять же сделать дыры в потолке, вставить в них дюбеля и с помощью шурупов прикрепить планку к потолку.

Далее к этой планке прикрепляется плафон. Прикрепление осуществляется с помощью болтов и гаек.

Примечательным фактом является то, что этот же способ используется для установки накладного светильника. Он может монтироваться на обычный бетонный потолок или потолок, сделанный из гипсокартона.

Установка светодиодных светильников

Для обеспечения максимальной эффективной работы светильника, нужно проверить его комплектующие на работоспособность. На некоторых моделях комплектующие имеют встроенный вид, а на других – их нужно устанавливать отдельно. Например, радиатор, о котором говорилось чуть ранее, должен эффективно обеспечивать теплоотведение от светодиодной лампы.

Еще один важный элемент прибора – это блок питания. Именно он обеспечивает яркое и непрерывное горение светодиодной лампы. Если использовать некачественные блоки питания, то лампа может мерцать при горении, что очень вредно для глаз. Это так называемый эффект стробоскопа, который используют в ночных клубах на дискотеках. В блок питания заключен трансформатор электронного типа, который наиболее подвержен поломкам, но имеет маленький размер, что очень удобно для скрытого монтажа.

Также в блоки питания могут встраиваться трансформаторы индукционного типа. Эти трансформаторы наиболее надежны и обладают более низкой ценой по сравнению с электронными трансформаторами. Для индукционных трансформаторов характерны высокая масса и размер. Делая вывод из вышесказанного, радиатор и блок питания необходимо выбирать в зависимости от места, где будет устанавливаться светильник.

Установка потолочных светильников

Сразу после монтажа несущего каркаса подвесного потолка необходимо спланировать точки, где предполагается установка светильников. По составленной схеме выполняется укладка жгутов проводки по несущим металлическим профилям потолка. Если планируется использовать светодиодные лампы или ленты, то нужно будет предусмотреть место крепления и подключения корпуса низковольтного блока питания.

Чаще всего установку потолочных приборов освещения выполняют на стандартном пружинном подвесе. Каждая модель встроенного исполнения имеет свой монтажный размер, который обязательно указывается в паспорте на изделие. После сборки гипсокартонной или пластиковой облицовки потолка с помощью кольцевого сверла в потолочной плите вырезается отверстие монтажного диаметра. Остается только вытащить провода из ранее уложенного жгута электропроводки и подключить к разъемам светильника. Для установки прибора необходимо сжать боковые пружины и установить корпус в монтажное отверстие.

Более массивные коробчатые плафоны крепят непосредственно на стальной каркас потолка до сборки до установки потолочных плит. Далее светильник демонтируется, остается только переходное штыревое крепление. После укладки гипсокартона или МДФ плит по ранее установленному штыревому креплению размечают положение корпуса, вырезают отверстие в облицовке и выполняют подключение и сборку прибора освещения.

Подключение проводки светильника

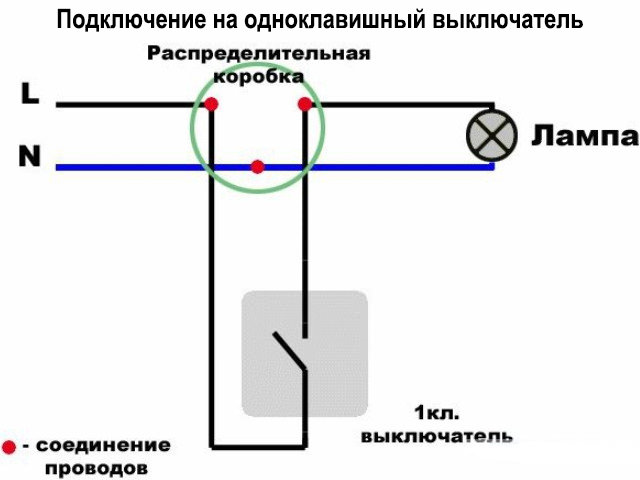

Схема подключения настенного осветительного устройства практически ничем не отличается от способов, используемых для любых других приборов освещения. Классическая схема подключения с выносным выключателем приведена на рисунке ниже.

Если необходимо выполнить подключение нескольких светильников, то до каждой точки освещения нужно будет проложить от распределительной коробки свой нулевой провод. Подключение фазового провода выполняется от выключателя. В этом случае используется один проводник для всех приборов освещения.

Ноль всегда идет напрямую, а фаза только через выключатель. Даже если светильник оборудован внутренним выключателем, все равно подключение выполняется только таким способом. Поэтому, прежде чем соединить контакты электропроводки и провода светильника, нужно будет уточнить по прилагаемому паспорту маркировку нулевого и фазового провода, чтобы не перепутать при сборке.

Перед установкой и подключением нужно будет выполнить проверку проводки и самого светильника. Первоначально подрезаем жилы жгута электропроводки на необходимую длину и подключаем к контактам в распределительной коробке. Понятно, что на время монтажа потребуется выключить тумблер пакетника линии, подающей питание на необходимую нам коробку.

На следующем этапе нужно выполнить подключение выводов жгута на месте установки к проводке прибора. Перед тем как соединить контакты, на короткое время включаем пакетник на распределительном щите и электрическим пробником проверяем, какой из них является нулевым, а какой фазовым. Чтобы избежать ошибки при дальнейшем подключении и установке, маркируем каждый контакт цветным фломастером.

Совет! Перед сборкой и установкой обязательно выполняем проверочный монтаж, подключаем контактные фишки светильника к электропроводке без установки его на место. Делается это для того, чтобы проверить работу выключателя, патрона и лампы.

Иногда приходится выравнивать и подгибать гибкие контактные элементы в патроне, чтобы обеспечить надежный контакт. До установки и сборки светильнику дают возможность поработать 10-15 минут в разобранном виде. Если патрон и корпус не греется, лампа светит стабильным светом, без треска и мигания, то конструкцию можно собирать и устанавливать на стену.

Планирование

Прежде чем приступать к работе по организации уличного освещения, необходимо составить детальный план. Выполнить планировочные мероприятия можно одним из трех способов, который покажется наиболее удобным:

  1. Снять несколько копий с техпаспорта. Сделать это можно при помощи принтера. На полученных копиях разместить планируемые объекты. Составить чертеж, изображающий схему осветительной системы.
  2. В случае отсутствия техпаспорта, изобразить план на чертежном листе. Для этого создать ситуационную схему. Такая бумага удобна наличием клеток, поэтому с масштабированием участка проблем возникнуть не должно. Рекомендуется придерживаться масштаба 1 к 100, что соответствует одному сантиметру на каждый метр земли.
  3. План можно нарисовать с помощью компьютерной программы. Подойдет любое приложение для организации ландшафтного дизайна. Также можно выбрать специальную программу для расчетов по светотехнике.

Основная цель планирования — определиться с местонахождением элементов системы. В плане должна быть изображена схема электрической цепи со всеми лампочками, датчиками, переключателями, проводкой. Также следует учесть расходы на закупку материалов и инструментов. План необязательно должен содержать абсолютно точные — вплоть до миллиметра — расчеты. Главное — понятная концепция, дающая четкое представление о том, что и как нужно делать.

Также план должен содержать перечень работ, которые следует выполнить:

  1. Подсчет расхода материалов.
  2. Выбор осветительных приборов и метода их установки.
  3. Определение способа прокладки электропроводки.
  4. Подготовка рабочего пространства.
  5. Укладка проводов.
  6. Установка опорных конструкций.
  7. Подключение освещения улицы.
  8. Монтаж контролирующих и регулирующих приборов.

Прокладка кабелей

Еще на этапе составления плана нужно выбрать метод прокладки кабелей. От электрического щита провода тянут одним из трех способов:

  1. Подземный кабель. Данный вариант используется чаще всего, так как в этом случае провода будут незаметны и не испортят внешнего вида участка. Подземный способ прокладки кабеля наиболее безопасен, так как никто его не повредит неосторожным движением.
  2. Воздушный кабель. Самый доступный в финансовом отношении способ, а также удобный с точки зрения небольших трудозатрат. Однако используется лишь при отсутствии возможности подземной закладки кабеля, ввиду очевидных недостатков его открытого расположения. Провода стараются спрятать под кровлей или подвешивают на опорах (столбах). Чтобы уменьшить количество опор, пользуются облегченными тросами с оболочкой из пластика или оцинковки.
  3. Наземный кабель. Применяется как временный вариант. Наземная проводка используется, к примеру, для организации освещения уличной новогодней елки. Кабели просто раскладывают по земле.

Расчет электропроводки

На данном этапе устанавливается количество светильников, их тип, мощность, длина и сечение проводов, мощность переключателей-автоматов, а также устройств защитного отключения

Принимая во внимание тот факт, что светильники маркируются в ваттах, а электросчетчики и предохранители в амперах, для выбора подходящих автоматов придется выполнить пересчет этих параметров. Для расчетов электрической проводки используется несложная формула

Создание электротехнической схемы

Для наглядности можно привести такой пример. На участке перед домом нужно организовать освещение крыльца и территории возле калитки. Прокладывают две линии проводки. На первой светильник и переключатель отмечаются как «Л1» и «В1». На второй линии (идет от ворот) светильник («Л2») соединяют с выключателем («В2») возле входной двери. Также на второй линии проводки возле калитки располагают датчик движения («Д»).

Электротехническое оборудование наружного освещения должно соответствовать всем требованиям безопасности. При организации проводки следует учитывать такие обстоятельства:

  1. Прокладка кабелей под землей осуществляется на определенной глубине — не ближе чем в 70 см от поверхности. Кабель должен находиться не слишком близко от здания — минимум в 60 см. Если рядом трубопровод, дистанция между ним и кабелем не должна быть менее 50 см. Расстояние между параллельно проложенными кабелями — от 30 см.
  2. Воздушную проводку располагают, по крайней мере, в трех метрах от уровня земли.
  3. Светильники следует установить так, чтобы они не ослепляли соседей.
  4. Современным требованиям отвечают только медные провода.
  5. Кабели, проложенные в стенах, нужно размещать в гофрированных каналах из негорючего пластика.
  6. Выключатели располагают в сухих местах, не подверженных прямому попаданию воды.
  7. Все светильники следует заземлить.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий)  — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

Подключение проводки светильника

Схема подключения настенного осветительного устройства практически ничем не отличается от способов, используемых для любых других приборов освещения. Классическая схема подключения с выносным выключателем приведена на рисунке ниже.

Если необходимо выполнить подключение нескольких светильников, то до каждой точки освещения нужно будет проложить от распределительной коробки свой нулевой провод. Подключение фазового провода выполняется от выключателя. В этом случае используется один проводник для всех приборов освещения.

Ноль всегда идет напрямую, а фаза только через выключатель. Даже если светильник оборудован внутренним выключателем, все равно подключение выполняется только таким способом. Поэтому, прежде чем соединить контакты электропроводки и провода светильника, нужно будет уточнить по прилагаемому паспорту маркировку нулевого и фазового провода, чтобы не перепутать при сборке.

Перед установкой и подключением нужно будет выполнить проверку проводки и самого светильника. Первоначально подрезаем жилы жгута электропроводки на необходимую длину и подключаем к контактам в распределительной коробке. Понятно, что на время монтажа потребуется выключить тумблер пакетника линии, подающей питание на необходимую нам коробку.

На следующем этапе нужно выполнить подключение выводов жгута на месте установки к проводке прибора. Перед тем как соединить контакты, на короткое время включаем пакетник на распределительном щите и электрическим пробником проверяем, какой из них является нулевым, а какой фазовым. Чтобы избежать ошибки при дальнейшем подключении и установке, маркируем каждый контакт цветным фломастером.


Совет! Перед сборкой и установкой обязательно выполняем проверочный монтаж, подключаем контактные фишки светильника к электропроводке без установки его на место. Делается это для того, чтобы проверить работу выключателя, патрона и лампы.

Иногда приходится выравнивать и подгибать гибкие контактные элементы в патроне, чтобы обеспечить надежный контакт. До установки и сборки светильнику дают возможность поработать 10-15 минут в разобранном виде. Если патрон и корпус не греется, лампа светит стабильным светом, без треска и мигания, то конструкцию можно собирать и устанавливать на стену.

Как установить точечные светильники: пошаговая инструкция

Как и многие другие виды работ, установка точечных светильников в гипсокартон начинается с разметки – срисованную или сохраненную каким-либо другим способом схему размещения точечных осветительных приборов переносят на потолочную конструкцию, и в соответствии с полученными метками сверлят отверстия нужного диаметра. Для этих целей применяют специальную коронку, установленную на дрель или шуруповерт – сверлить необходимо аккуратно, чтобы не повредить коронкой провода.

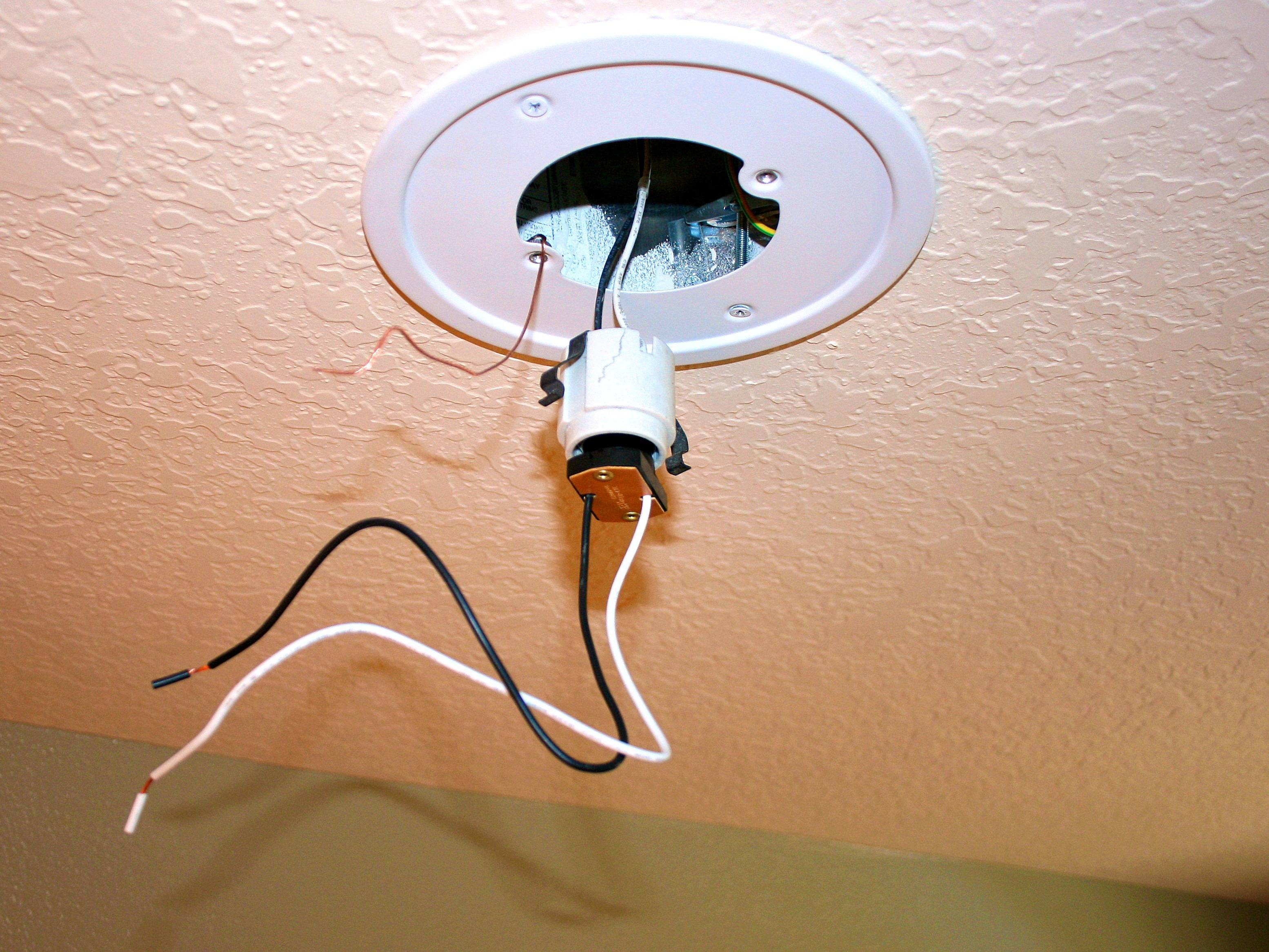

Когда посадочные отверстия готовы, заранее спрятанные под потолком провода вынимаются наружу, а петли разрезаются. После чего получившиеся два конца кабеля раздваивают – нужно разделить отдельные провода и очистить их от наружной изоляции. Делается это ножом или специальным инструментом.

Установка точечных светильников своими руками

Следующим шагом концы четырех отдельных проводов необходимо зачистить. Если монтаж точечных светильников (а вернее их подключение) осуществляется посредством клемм, то от изоляции необходимо освободить небольшой участок провода (примерно 5-7мм). Если планируются скрутки, то зачистить лучше более длинный конец, поскольку длинные скрутки не сильно греются и не представляют никакой опасности, даже если их не пропаивать.

Как установить точечные светильники своими руками мастер-класс

Зачищенные концы скручиваются попарно с соблюдением цвета проводов – синий необходимо соединить с синим, а коричневый с коричневым. Если монтаж точечных светильников в гипсокартон предусматривает заземление, то отказываться от него ни в коем случае нельзя. В этом случае прокладку проводов необходимо выполнять трехжильным проводом – зеленые или желтые провода также необходимо скрутить, соблюдая цветовую гамму. Скрутки нужно туго стянуть плоскогубцами.

Установка точечных светильников в гипсокартон фото

Ну а дальше все просто – берем светильник и подключаем его к скрученным проводам. Здесь главное не перепутать провод заземления, выходящий из светильника. В этом вопросе поможет разная окраска проводов – желтый или зеленый провод обязательно должен быть подключен к соответствующему проводу электрической проводки. Об остальных двух можно не переживать – один провод светильника к одной скрутке, другой – к оставшейся.

Подключение точечных светильников фото

Особое внимание необходимо уделить изоляции скруток – изоленту нужно мотать туго и в несколько слоев

Монтаж точечных светильников своими руками

Подсоединенный таким образом точечный светильник остается только вставить в посадочное отверстие

Если вы обратите внимание на тыльную сторону светильника, то увидите два разжима – они стягиваются рукой и после того, как светильник будет немного вставлен в отверстие, отпускаются. Затем точечный осветительный прибор сам занимает необходимое ему положение и надежно фиксируется в посадочном отверстии

Монтаж точечных светильников в гипсокартон фото

На завершающем этапе работ в светильник устанавливается лампочка.

Установка точечных светильников своими руками

Все, теперь можно спускаться со стремянки, включать подачу электроэнергии и наслаждаться проделанной работой.

Как вы уже поняли, установка точечных светильников выполняется не только легко, но и просто. Вызывать для этих целей квалифицированного электрика вовсе не нужно, и вполне можно обойтись собственными силами.

Автор статьи Дмитрий Ворохов

Трековые светильники – внешний вид, монтаж и установка

Трековые светильники становятся всё более популярными. За последнюю пару лет всё больше производителей включают в ассортимент именно их. Не удивительно, что данные светильники мы наблюдаем в кафе, магазинах, офисах и галереях.

В чём же особенность трековых светильников?

Во-первых – это особенность конструкции, вынесенная в название светильника.

Рассмотрим прежде всего трек.

Трек, или «Шина» является креплением светильника, и может быть как подвесным, так и накладным. Крепится он к потолку, стене, мебели – всё зависит от дизайнерских изысков и прихоти клиента!

Внутри трека проходят токопроводы, поэтому внутрь него лучше не совать пальцы!

На картинке токопроводы отмечены чёрным.

Сам трек может быть любой формы, для этого имеется множество видов переходников и соединений.

Сам светильник, который Вы установите на трек, имеет специальный контакт, который взаимодействует с токопроводящей шиной.

Выглядит он, примерно, так:

При условии, что контакт светильника соответствует токопроводам трека, на шину можно устанавливать любое количество светильников, а затем, по необходимости, перемещать их, как по рельсам.

Основным преимуществом таких светильников являются компактность, мобильность, внешний вид. Если рассматривать светильники бренда Reluce, то еще и выгодная цена, по сравнению с другими европейскими брендами.

Небольшим минусом может являться сложность установки.

Давайте разберёмся, как правильно установить трековый светильник!

1 – Для подключения нам понадобиться стандартный трек, про который мы говорили чуть выше.

2 – Сам трек, в зависимости от Ваших потребностей, Вы можете обрезать обычной ножовкой по металлу. Не бойтесь, Вы ничего не нарушите в его конструкции, главное всё сделать ровно и аккуратно.

3 – В шине необходимо просверлить отверстия для крепления к стене или к потолку.

Некоторые треки, кстати, можно подвесить на тросики, для этого нужны будут специальные крепления.

4 – С одной стороны трека ставим заглушку.

А с другой, располагаем клеммную колодку, если она изначально не была смонтирована.

5 – Аккуратно стыкуем коннектор и трек, как это показано на рисунке:

Подключаем провода питания на 220 В к клеммной колодке:

6 – Если Вам необходимо сделать более длинный трек, или придать ему другую форму – воспользуйтесь коннекторами.

Питающий кабель к контактной группе заводится следующим образом:

После того, как трек смонтирован на стены или потолок, наступает время установки светильников.

Треки вовсе необязательно вставлять в шину с одной стороны. Многие светильники можно вмонтировать в рельсу в любом месте. Как это сделать, показано на рисунке:

Здесь мы видим, что для установки светильника используется специальный зажим.
