Установка инфракрасного обогревателя

Как установить инфракрасный обогреватель самостоятельно

Инфракрасные панели с каждым годом набирают всё больше популярности. Они просты в эксплуатации и обеспечивают быстрый нагрев помещения, а встроенный терморегулятор позволяет в несколько нажатий установить нужную температуру нагрева. Мало того, установка инфракрасных обогревателей своими руками проходит быстро и легко, если следовать инструкциям. К другим плюсам данного оборудования можно причислить:

  • длительный срок эксплуатации;
  • бесшумность;
  • безопасность;
  • точечный нагрев;
  • возможность применения на открытом пространстве.

Неудивительно, что многих людей интересует установка инфракрасных обогревателей своими руками. Этот процесс не требует особых навыков и занимает от 25 минут до полутора часов.

Подготовка

Необходимые инструменты

Чтобы установка инфракрасного обогревателя прошла как положено, необходимо иметь инструменты:

По мере необходимости, можно задействовать и более сложное оборудование. К примеру, если вас интересует установка инфракрасных обогревателей своими руками в количестве нескольких штук, для расчётов лучше всего использовать пирометр. Он позволит определить самые тёплые и холодные места помещения. Исходя из полученной информации, вы подберете оптимальное расположение каждого устройства.

Техника безопасности

Есть комплекс мер, который позволит предотвратить несчастные случаи как во время установки, так и в процессе эксплуатации:

  1. Не устанавливайте ИК панели возле легковоспламеняющихся и взрывоопасных предметов;

Электрические кабели должны быть проложены по негорючему основанию;

Крепёж не должен касаться нагревательного элемента;

Высота, на которой должна висеть панель составляет 2,5—3,5 метра;

Для дома или квартиры покупаются аппараты мощностью не более 800 Ватт.

Устройство нельзя включать до завершения монтажа. Аппарат должен обладать соответствующей степенью защиты, если панель монтируется в бане или сауне. При соблюдении всех этих правил — установка инфракрасного обогревателя пройдёт быстро и без сложностей.

Рекомендации по установке

Когда осуществляется установка инфракрасных обогревателей своими руками, нужно чтобы расстояние между потолком и корпусом было не менее 3 миллиметров. В загородных домах панели выносят наружу для обогрева внешнего пространства, к примеру, летней кухни. В таких случаях, для увеличения эффективности необходимо подложить под корпус теплоизоляционный материал или фольгу.

Процесс монтажа

Чтобы установка инфракрасного обогревателя прошла максимально просто – лучше размещать панель разъёмом к стене. В большинстве моделей контакты самозажимные. В пакет поставки входят элементы крепления устройства к потолку.

Процесс монтажа включает следующие этапы:

  • выньте аппарат из упаковки и положите на любую плоскую поверхность нагревательной пластиной вниз;
  • наметьте место монтажа и сделайте несколько отверстий;
  • вверните шуруп-кольца;
  • подвесьте цепи, регулируя высоту (если есть необходимость).

закрепите устройство при помощи монтажных крюков или кронштейнов.

Как видите, установка инфракрасных обогревателей своими руками не является особо сложным процессом. Также панели могут монтироваться на стену, но эффект нагрева будет значительно меньше.

Монтаж разных моделей ИК обогревателей:

Подключение к сети

Устройство подключается к терморегулятору, который будет поддерживать нужную температуру. Делается это посредством трёх клемм: «земля», «фаза» и «ноль». Соответственно подводящий кабель должен быть трёхжильным. Как вариант можно использовать ПВС 3х1,5.

Концы кабеля подсоединяются к клеммам. Полярность указана на концах проводов. После того как устройство установлено и подключено, желательно протереть панель спиртовым раствором перед включением.

Подключение нескольких устройств

Если вас интересует установка инфракрасных обогревателей своими руками в больших помещениях, то нужно учитывать, что понадобится несколько аппаратов. Для обеспечения слаженной работы, все панели подключаются к одному термостату. Это позволит эффективно регулировать температуру по всему объекту.

Потолочный инфракрасный обогреватель с терморегулятором для дачи и дома. Другие виды устройств

Перед покупкой инфракрасного потолочного обогревателя для дома, дачи или нежилого помещения тщательно изучите все разновидности устройств и возможные варианты моделей. У каждого типа приборов свои особенности: некоторые оптимально подходят для дома, другие же категорически не подходят для жилого помещения. Давайте остановимся на классификации обогревательных устройств подробнее.

Классификация обогревателей по мощности и источнику излучения

Различные виды отопительных устройств, их особенности и сферы применения:

Тип обогревателяОсобенности обогревателяГде используют
Пленочный инфракрасный потолочный обогреватель
  • тонкая пленка с нагревающимися элементами;
  • возможность монтировать на невысокий потолок без каких-либо неудобств;
  • позволяет избежать больших расходов электричества
оптимальный вариант для дачи
Газовый обогреватель
  • функционирует на сжиженном пропане из баллона или природном газе из общей сети;
  • характеризуется наиболее высокой теплоотдачей;
  • основной минус в сжигании кислорода в помещении, что приводит к духоте
такой обогреватель нельзя оставлять без присмотра, поэтому он неудобен для жилых помещений
Электрический бытовой обогреватель
  • чаще всего в качестве нагревательного элемента применяется трубчатый ТЭН;
  • возможность без рисков оставить прибор без присмотра или включить его на ночь
жилые помещения

Выбор инфракрасного потолочного обогревателя для теплицы

На этапе, когда ожидается всход семян, особое значение имеет температурный режим в помещении и температура почвы. Вот почему инфракрасные обогреватели на даче часто используют не только для обогрева дома, но и в теплице.

Для данных целей лучше выбирать небольшие модели малой мощности, так как для обогрева теплицы не нужны сверхмощные приборы, а компактные габариты упростят монтаж. В случае длинной теплицы лучше оснастить ее несколькими более слабыми обогревателями вместо одного мощного.

Инфракрасный обогреватель с терморегулятором, установленный в теплице

Инфракрасный обогреватель – лучший выбор для садоводов, потому что при нагревании внутреннего пространства теплицы другими устройствами прогретый воздух поднимается, оставляя почву холодной и не ускоряя всход семян и развитие растений. Инфракрасный прибор, в первую очередь, будет воздействовать именно на растения и почву, а потом уже на воздух.

Кроме того, такие приборы экономичны, особенно при наличии терморегулятора, который поможет избежать перегрева и перерасхода электроэнергии. А все затраты окупаются ростом всхожести и сокращением времени, за которое семена прорастают. Например, при прогреве почвы инфракрасными обогревателями показатель всхожести увеличивается на 30-35%, что многократно оправдывает затраты в случае дорогих элитных семян или острой необходимости получения очень раннего урожая.

Классификация инфракрасных обогревателей по конструкции

В зависимости от конструктивных особенностей инфракрасные обогреватели делятся на такие виды:

  • панельные, выполненные в виде плоских тонких прямоугольных панелей (чаще всего с плоским нагревательным элементом);
  • в виде лампы с отражателем и спиральным нагревателем (может иметь разную форму, размер, толщину и внешний вид);
  • пленочные, выполненные в виде полимерной пленки с нагревателем, нанесенным толстым слоем на ее поверхность.

Классификация нагревательных элементов

По форме нагревательные элементы бывают:

  • спиральные;
  • пластинчатые плоские;
  • пленочные сверхтонкие.

Работа инфракрасного потолочного обогревателя может контролироваться с помощью планшета или смартфона

По материалу изготовления нагревательные элементы разделяют на:

  • кварцевые – источником инфракрасного излучения выступает вольфрамовая нить в кварцевой вакуумной трубке или монолитная плита из кварцевого песка;
  • карбоновые – источником излучения служит углеродное волокно или сверхтонкие пластинки;
  • галогенные – трубку в таких обогревателях наполняет инертный газ;
  • керамические – тепло равномерно распространяется по пластинам из керамических частей, поверхность обогревателя при этом почти не греется;
  • микатермические – обладают способностью нагревать предметы.

Как правильно выбрать

Прежде чем приобретать оборудование для обустройства инфракрасного отопления, следует решить, с какой целью оно планируется использоваться

Если выбранная модель будет выполнять роль основного источника обогрева, чрезвычайно важно обратить внимание на ее мощность. Она должна быть не меньше 100 Вт/м2. Если высота потолков в помещении больше 3,5 м, тогда следует ориентироваться на минимальное значение 120 Вт/ м2

Если высота потолков в помещении больше 3,5 м, тогда следует ориентироваться на минимальное значение 120 Вт/ м2.

Другие факторы, влияющие на выбор ИК отопительного прибора:

Особенности стен помещений: разновидность, наличие утеплительного материала.
Качество остекления

Важное значение играет тип установленных окон, присутствие в оконных конструкциях энергосберегающих стекол.
Характеристики потолка. Рассматривается текущее состояние потолочного перекрытия

Также имеет значение, что располагается сверху: иная квартира или крыша.

Перечисленные факторы сильно влияют на теплопотери в помещении, а значит на расчет мощности будущего ИК обогревателя.

Перед покупкой инфракрасного обогревателя следует произвести расчет его мощности, предварительно измерив площадь комнаты и высоту потолкаИсточник stroy-podskazka.ru

Классификация инфракрасных обогревателей

Все существующие на сегодняшний день ИК-обогреватели можно классифицировать:

По диапазону излучения

В зависимости от излучаемого диапазона волны, инфракрасные отопительные системы могут быть:

  • Коротковолновые. Волны, длиной от 0,74 до 2,5 мкрн. Работают при температуре от 100°С Необходимая высота потолка — от 6 до 8 метров. Коротковолновые приборы энергозатратны, сжигают кислород, поэтому их редко используют для обогрева жилых помещений. Основная сфера применения — отопление производственных помещений.
  • Средневолновые. Длина волны от 2,5 до 5,6 микрон. Температура нагрева от 600 до 1000°С. Высота потолков от 3 до 6 м.
  • Длинноволновые. Длина волны в пределах от 5,6 до 100 микрон. Рабочая температура 100 — 600°С. Рекомендованная высота потолков до 3 м. Такие модели чаще всего применяются в быту, в связи с недостаточным для больших помещений производством теплового потока.

Отличия конвекционного обогрева и инфракрасного

По типу излучателя

Конструктивные особенности ИК-обогревателей, достаточно часто зависят от применяемого в моделях типа нагревательного элемента. Выделяют следующие разновидности:

  • кварцевые;
  • галогенные;
  • карбоновые;
  • ТЭН.

Каждый из представленных выше элементов обладают своим КПД, излучает определенную длину волны и спектр видимого свечения. Данные параметры будут подробно рассмотрены ниже.

По источнику энергии

  • Электрические чаще всего применяются в быту. Они просты в эксплуатации, компактны и обладают достаточно большим ресурсом.
  • Газовые модели характеризуются достаточно большой мощностью и внушительными габаритами. Работают по тому же принципу, что и электрические. Справедливости ради стоит отметить, что сегодня, на отечественном рынке присутствует большой ассортимент компактных газовых ИК-обогревателей, которые в качестве источника тепловой энергии используют сжиженный газ.
  • ИК-обогреватели, работающие на дизельном топливе используются на производстве, строительных объектах в различных технологических процессах. Мощность таких устройств соизмерима с газовыми установками.
  • В водяных ИК- обогревателях в качестве источника излучения выступает горячая вода и отопительной системы. Инфракрасные водяные отопительные панели быстро монтируются и могут применяться в любых помещениях.

Совет! Для обогрева жилища лучше использовать электрические модели, которые достаточно компактны, безопасны, долговечны и имеют оптимальное соотношение цены и эффективности.

По способу установки

По способу монтажа ИК-обогреватели могут быть:

  • Стационарные. Выделяют настенные, потолочные и плинтусные модели. Могут быть с подвесным монтажом, иметь крепление к плоскости, быть встраиваемыми.
  • Мобильные или переносные. Обычно это модели напольного исполнения. Характеризуются небольшой мощностью и габаритами.

Устройства с потолочным вариантом размещения считаются наиболее удобными. Они не занимают полезную площадь в помещении и обладают обширной зоной излучения. При сходной с потолочными моделями мощности, настенные установки имеют меньшую эффективность, так как направлены строго в одну точку пространства.

Очень сходны по характеристикам с настенными, модели напольного исполнения. Благодаря поворотной «ноге» излучатель можно направлять в разные стороны, обогревая конкретные участки помещения.

Оценка целесообразности установки инфракрасных обогревателей

Класс приборов позволит структурировать помещение на отдельные области, что весьма любят дизайнеры.

Сложности установки инфракрасных обогревателей пленочного типа

Российский поисковик привел на сайт teplodvor.ru. После ряда опытов стало ясно, что калькулятору можно доверять. Установка инфракрасных обогревателей в доме предваряется расчетами. Недолго думая, занесли в расчетные параметры типичные значения:

  1. Температура в помещении 20 ºС.
  2. Минимальная температура за окном взята минус 20 ºС. Это далеко не самое маленькое значение на территории России, но нет цели загнать производителей инфракрасных обогревателей в условия Северного полюса. Взята лояльная температура, ниже неё бывает мороз в любой точке РФ.
  3. Поскольку в видео коттедж деревянный, решено задать стены из сруба максимальной (в калькуляторе) толщины 25 см.
  4. Стеклопакеты взяты обычные, с двойным остеклением, в доме, где предполагается установить инфракрасный обогреватель.
  5. Высота потолков составляет 2,5 метра, в реальном жилье встречается и повыше. Не стремились создать тяжелые условия для работы инфракрасных обогревателей.
  6. Наконец, площадь окон для такого помещения смехотворна. Заданы четыре проема 1,5 х 1,5 метра. Это низкий показатель.
  7. Пол взят дощатый, воздвигнут над типичным погребом.
  8. Потолочное перекрытие ведет на чердак.

Учитывая, что округлили результат, получается 10 кВт. Это в полтора раза больше, нежели обещают производители пленочных потолочных обогревателей. Возразим, что свод помещений дополнительно утепляется, за счет чего потери снижаются. Добавим, что ухудшается проницаемость паром и возрастает стоимость конструкции. Монтаж потолочного декоративного покрытия становится сложнее, а излучательная способность оборудования, вероятно, получится низкой, что не лучшим образом скажется на эффективности комплекса обогрева. Только кажется, что, если кладешь на потолок теплоизоляцию, сопротивление потолочной плитки допустимо просто отбросить, как слишком малое. Хотя делается из пенополиуретана.

  1. Напыляемая теплоизоляция для фундаментов, стен и кровли – пенополиуретан.
  2. Утеплитель котлов, бойлеров, водонагревателей – пенополиуретан.
  3. Плиты для утепления фасадов, помещений – пенополиуретан.

Получается, что утеплитель сверху и снизу одинаков. А пленка обогревает, в основном, себя. Конструкция получится сандвичевого типа из трех слоев минимум: теплоизолятор, пленка, потолочное декоративное покрытие – что нарушает нормальную проницаемость пара. Мансарды так не строят: просто скатные крыши оборудуют специальными мембранами при выполнении воздушной прослойки облицовки металлочерепицей или шифером. Подобный шаг, вероятно, нарушит технологию возведения здания. Требуется продумать мельчайшие детали.

Умалчивается простой факт, что в многоквартирных домах нужна гидроизоляция, сложная для выполнения. Если зальет сверху нагреватель, хорошо, если не обнаружится ни малейшей трещинки, а прибор не работает в конкретный момент. В противном случае последствия печальны. Ток и вода – несовместимые с человеческой жизнью вещи. И установка инфракрасных обогревателей в квартире дополняется действиями:

  1. Проникающая гидроизоляция потолка и верхних краев стен, что стоит немало. Тем, кто не верит, рекомендуем прицениться к Кальматрону (про Пенетрон лучше и не думать).
  2. Покупка дифференциального устройства защиты для исключения поражения людей электрическим током.
  3. Закупка квоты на мощность, что в многоквартирном доме часто и вовсе невозможно. В высотках нового поколения щиток не такой хлипкий, вероятно, потянет нагрузку.

Плюсы установки инфракрасных обогревателей на потолок

Видим лишь три плюса описанной передовой технологии:

  1. Не нужен проект для проведения работ.
  2. Внешний вид не портится радиаторами отопления.
  3. Работы проводятся в течение дня.

А электричество выходит дороже природного газа. И напомним, котлы охотно потребляют солярку, уголь и дрова. Стоимость не факт, что останется за потолочными инфракрасными обогревателями пленочного типа. С помощью калькулятора определили, что 6 кВт маловато для отопления помещения, потери больше полученной цифры. Хотя площадь специально занижена, а условия выбраны мягкими. Инфракрасные потолочные обогреватели заменят котлы или радиаторы центрального отопления исключительно в мягком климате, там выгодно применять оборудование.

Это если в доме нет горячей воды. А если имеется, электрический нагреватель все равно придется обвязывать, дополнять бойлером для аккумулирования энергии. В данном свете установка радиаторов, прокладка труб, траты на дополнительный рециркуляционный насос смотрятся не так страшно в сравнении с уже проделанной работой.

Подробная инструкция по установке и подключению своими руками

Насладиться всеми вышеперечисленными преимуществами можно только правильно установив прибор. Работа проводится в 5 этапов и требует четкого соблюдения инструкции.

Подготовительный этап

Для начала необходимо с набором инструментов, чтобы во время монтажа не пришлось отвлекаться. Обязательно должны присутствовать:

  1. Рулетка.
  2. Пирометр.
  3. Отвертка.
  4. Шуроповерт.
  5. Дрель (перфоратор).
  6. Плоскогубцы.

Где и как установить ИК обогреватель?

На данной стадии определяются с местом крепления инфракрасного обогревателя. Его можно установить на стене, потолке, с уклоном.

ИК с мощностью до 800  Вт устанавливают в жилых помещениях. Если речь идет об общественных зданиях, то мощность начинается с 1,5 кВт.

Поверхность должна быть крепкой, чтобы выдержать груз в пределах 20-30 кг.

Нельзя устанавливать обогреватель рядом с  пожароопасными предметами

Место расположения и высота от пола

ИК рекомендуют устанавливать рядом с поверхностями, которые поглощают тепло. Хорошо подойдут дерево, ковры, каменные поверхности. Отражающие поверхности стоит обойти стороной, так как при использовании прибора владелец получит минимальный эффект. электропроводка должна быть протянута по негорючему основанию.

От специфики помещений во многом зависит место обогревателя. Существует оптимальная схема для размещения ИК в жилых домах. Выглядит она следующим образом:

  1. Измерить самое холодное место, которое требует обогрева, может пирометр. В случае с установкой сразу нескольких обогревателей, он требуется обязательно.
  2. Высота от пола должна составлять 1,5 м в жилых помещениях. В случае, если человек проводит много времени под обогревателем, значение должно начинаться от 1,8 м.
  3. Если установка высокотемпературного инфракрасного обогревателя проводится в общественных зданиях, офисах, то расстояние должно быть от 2 м.

Монтаж прибора

Монтаж можно реализовать самостоятельно, не затратив на это ни копейки. Сложность состоит лишь в том, что требуется определенные умение и навыки, а также знания процесса установки.

Во время проведения монтажа и подключения к электросети включать обогреватель запрещено.

Ход работы:

Определить высоту крепления от потолка и пола с помощью рулетки.
Закрутить болты или просверлить отверстие дрелью (перфоратором), если стена бетонная

Важно, чтобы расстояние между точками крепления было одинаковым.
Вставить в просверленные отверстия дюбеля.
Установить крепеж.
Закрепить устройство в фиксирующие отверстия.. Конструкции разных обогревателей могут несущественно отличаться, поэтому не стоит игнорировать рекомендации производителей

Конструкции разных обогревателей могут несущественно отличаться, поэтому не стоит игнорировать рекомендации производителей.

Подключение к электросети

Для экономии энергии и комфортной температуры инфракрасный й обогреватель монтирует вместе с термостатом. Устройство автоматически выключает ИК, когда помещение нагревается до указанной температуры. Как только воздух в помещение остывает, термостат включает ИК.

Подключение к сети вместе с терморегулятором проходит в 4 этапа:

  1. Крепят к стене термостат на высоте 1,4 м от пола вблизи инфракрасного обогревателя.
  2. Подбирают провод, устойчивый к большим нагрузкам. Его необходимо проложить внутри стен и потолка от ИК к терморегулятору.
  3. Провод маскируют штукатуркой или специальными коробками.
  4. Проводка нагревателя коммутируется параллельно главной линии.

При установке обогревателей сразу в нескольких комнатах, одного термостата будет недостаточно. На каждую комнату необходимо по одному устройству.

Схема подключения нескольких обогревателей через терморегулятор

Подключение заключается в доводке кабеля нескольких приборов до терморегулятора. Далее термостат присоединяется к распределительной коробке.

Лучшим вариантов считается создание отдельного автомата в распределительном щите. Это предотвратит риск перегрузки.

Виды ИК-обогревателей

Здесь выбор уже довольно большой. Классификация по типу размещения уже была приведена выше. Но, помимо размещения, есть и другие признаки, определяющие выбор устройства. Если классифицировать ИК-устройства по техническому строению, то можно выделить две разновидности.

Панельный ИК-обогреватель – устройство, которое помогает сохранять тепло в комнате с любой высотой и монтируется в виде панелей. Обогреватель состоит из нагревательной детали (тэна), панели, через которую передаётся тепло, изолирующей плоскости, которая расположена с обратной стороны и не позволяющая теплу уходить понапрасну, т.е., обладающая направляющей способностью. Панели осуществляют ровный нагрев, тэны состоят из фольфрама, кварца или керамики, от которых зависит качество работы.

Плёночный ИК-обогреватель – устройство зонального отопления. Размещаться могут на стенах, полу и потолке. Тепловой поток в таких устройствах создают карбоновые соединения и слой графита. Пленка, иногда подлежит замене, что делает её несовершенным видом ИК-обогрева (хоть замена и не составляет труда). Зато, плёночный обогреватель можно приспособить под интерьер квартиры, дома или офиса (речь идёт о дизайнерском подходе).

Если отличать их друг от друга, то самое ощутимое отличие лишь в том, что плёночный вариант менее равномерен и более однонаправлен.

Панельные ИК-системы бывают двух видов: встроенные и подвесные. Встроенные системы представляют собой гипсокартонные устройства с изоляцией на тыльной стороне и графитовой пластиной. Навесные панели – это устройства из термостойких материалов, которые прикрыты особыми видами керамики или алюминия.

Модели ИК-нагревателей и особенности их внутреннего строения обычно зависят от типа нагревающей детали, которая используется внутри них. По типу нагревания, обогреватели делятся следующим образом:

Галогеновая лампа с накаливающей нитью из вольфрама или особого вида углеволокна. Эти нагреватели распространяют неприятный жёлтый цвет с излучением на коротких волнах, которое, обычно не является благоприятным для человека.
Карбоновый, выполненный вакуумным нагревателем из кварца. Внутри системы расположена спираль из углерода, которая сильно нагревает устройство. Они используют красный цвет (который плохо воздействует на человеческое зрение) и потребляют больше электричества, чем другие. Данные модели не всегда рекомендуется использовать для долгой работы, но зато у них большое значение полезного воздействия.
Керамическая модель с деталями прогревания образующими защитное поле из керамики, задерживающее вредное для зрения излучение. Этот вид электрообогревателей отличается своей энергосберегательностью и надёжностью. Их можно использовать даже в сырых комнатах – ванных или саунах. И стоит помнить также, что они способны нагреваться долгое время, и в то же время удерживать тепло после выключения, что позволяет отнести их к экономичным приборам. Не рекомендуются в потолочном и настенном варианте, наиболее удачно использование напольных или плинтусных моделей.
Трубчатый нагревающий элемент (тэновый или микатермический), иногда потрескивает при работе. При покупке этих обогревателей нужно смотреть на материал, из которого они сделаны (в идеале, он должен быть нержавеющим) и оболочка изолятора (одной из лучших считается базальтовая без посторонних примесей)

Этот тип отопительных приборов признан наиболее пригодным для долгосрочной эксплуатации, если не брать во внимание потрескивание, которое обычно возникает при нагревании и остывании нагревательных деталей.

Выбирая ИК-отопление для своего дома нужно также обратить внимание на то, есть ли в них:

  • Термостат, поддерживающий необходимую постоянную температуру.
  • Датчик, который может защитить устройство от падения.
  • Пульт дистанционного управления.
  • Датчик, защищающий прибор от нагрева.

Популярные модели

В пленочных нагревателях ПЛЭН роль излучателя играет экран из отражающей фольги (алюминий), который нагревается от подключенного к электросети резистивного элемента (металлическая нить). Длина излучаемых инфракрасных волн – 9,4 мкм. Температура нагревательного элемента составляет 40 – 50 градусов, что делает обогреватели ПЛЭН абсолютно безопасными для людей и домашних животных.

Нагревательный элемент и алюминиевая фольга в ИК-обогревателях ПЛЭН отделены друг от друга лавсановой (отечественное название полиэстера) пленкой. Вся конструкция заключена в оболочку из того же материала. Суммарная толщина всех пяти слоев обогревателя ПЛЭН составляет от 1 до 1,5 мм.

Максимальная высота установки нагревателей ПЛЭН на потолке составляет 3 – 3,5 м.

Инфракрасное излучение в обогревателях данной марки генерируется тонкой карбоновой нитью, заключенной в полимерную оболочку. Обогреватели Пион являются низкотемпературными, в зависимости от настроек на терморегуляторе они могут нагреваться до температуры от 30 до 110 градусов. Максимальная мощность одного обогревателя – 500 Вт.

Шнур питания и терморегулятор с термостатом поставляются в комплекте.

Заявленный производителем срок службы – 25 лет.

Пленочные обогреватели Зебра выпускаются на той же производственной базе, что и ПЛЭН, но с использованием более прогрессивных технологий и материалов. Благодаря этому удалось добиться некоторых усовершенствований:

— увеличен класс защиты до IP44 (у ПЛЭН он составляет IP20), что позволило применять ИК-нагреватели в помещениях с высокой влажностью;

— в схему подключения нагревателя Зебра добавлен третий провод заземления;

— разработана серия обогревателей «Мультивольтаж», способных работать в условиях падения напряжения до 150 В.

Пошаговая инструкция

В комплект панелей для обогрева производитель обязан приложить пошаговое руководство по монтажу и эксплуатации. Необходимо тщательно изучить его, ведь все агрегаты разные, поэтому рекомендации к ним могут отличаться.

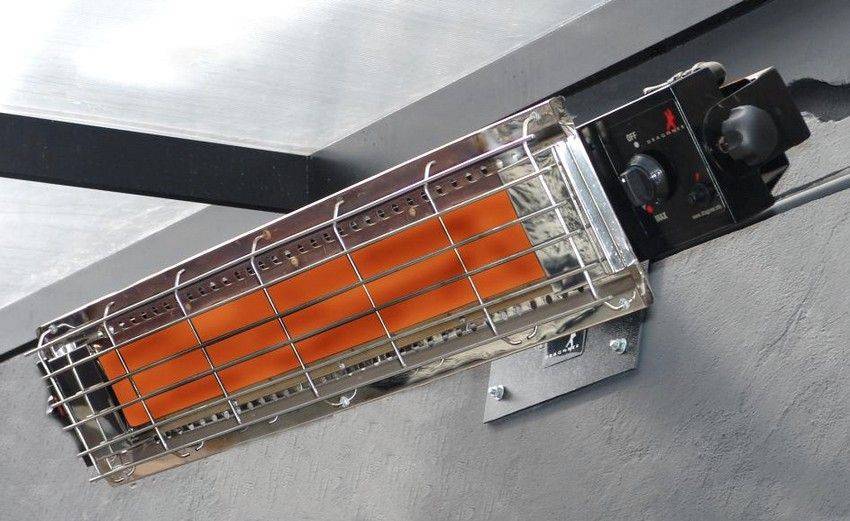

Установка обогревателя

Крепление прибора к стене довольно простое. Для работы потребуется шуруповерт, дрель и перфоратор, а также базовые знания по работе с перечисленными инструментами.

Конструкции различных устройств могут отличаться, поэтому стоит обратить внимание на советы изготовителей

Пошаговый процесс:

  1. Определить места для крепежа изделия и отметить их. Рекомендуется для этих целей использовать измерительную ленту, чтобы замерить высоту крепления от потолка. Понадобится и строительный уровень. Необходимо убедиться, что все точки располагаются на одной высоте.
  2. Просверлить отверстия, в которые затем вставить дюбеля.
  3. При помощи деталей, входящих в комплект, закрепить конструкцию на стене.

Подключение к электросети

Любое устройство устанавливается с термостатом, который нужен для поддержания постоянной температуры. Для подключения подходит любая сеть, состоящая из одной фазы. Исключением являются высокомощные промышленные модели. В условиях дома или квартиры беспокоиться об этом не следует.

С помощью терморегулятора отслеживаются показатели температуры в помещении. Это необходимо для обеспечения и поддержания заданных режимов. Если значения выше заданного уровня, прибор автоматически отключается, подача электроэнергии к агрегату возобновляется после остывания воздуха.

Монтаж требует минимальной предварительной подготовки, не нужно подведение дополнительных коммуникаций

При установке агрегата одновременно в нескольких комнатах одного терморегулятора будет мало. Необходимо установить отдельный для каждого помещения. Можно совсем не использовать их, но в таком случае панели станут расходовать значительно больше электричества. Кроме того, находиться в комнате будет менее комфортно.

Пошаговая инструкция по подключению изделия:

  1. Следует использовать устойчивый к высоким нагрузкам проводник, который необходимо проложить в потолке или стенах.
  2. Замаскировать кабель слоем штукатурки. Альтернативным вариантом является применение специальных коробок, с помощью которых можно скрыть электропровода.
  3. Проводку обогревателя необходимо параллельно подсоединить к главной линии.
  4. Затем следует установить терморегулятор в каждой комнате на высоте 1,5 м.

Установить инфракрасный обогреватель не так сложно, как кажется на первый взгляд. На сегодняшний день эти конструкции являются самыми экономичными для обогрева жилья. Приборы можно использовать как в качестве основного, так и дополнительного источника тепла.

В заключение

Вот и вся инструкция по установке и подключению инфракрасного обогревателя напрямую к терморегулятору и сети. Как Вы видите, мероприятие довольно простое и не требует особых навыков в электрике.

Напоследок хотелось бы добавить несколько собственных рекомендаций, связанных с установкой и обслуживанием изделия:

На сегодняшний день существуют механические и электронные терморегуляторы. Преимущество первого варианта – низкая стоимость и простота использования. В то же время современные изделия с циферблатом имеют большое количество функций, которые позволят сделать отопление не только экономичным, но и автоматическим. Настоятельно рекомендуем Вам отдать предпочтение именно современным электронным изделиям, т.к. это и облегчит Вашу жизнь и сделает отопление наиболее эффективным.

Также читают:

Как подключить регулятор температуры

  • Производитель: СТН
  • Код товара: СТН 500 без терморегулятора
  • Доступность: В наличии

Доступные опции

Нагревательные панели «СТН» — это инфракрасно-конвективные обогреватели, которые можно использовать в качестве дополнительного или основного обогрева помещения. Область применения обогревателей «СТН» очень обширна. Они предназначены для обогрева жилых, общественных, промышленных и даже сельскохозяйственных помещений. Их можно устанавливать в квартирах, коттеджах, деревянных домах, офисах, гостиницах. Прекрасно подойдут для аэропортов, складских помещений, магазинов, для обогрева школ, детских садов и больниц.

ЭФФЕКТИВНОСТЬ

В обогревателях используется два типа обогрева, инфракрасный и конвективный. При таком сочетании, прогревается не только воздух в помещении, но также предметы и стены. Их поверхность дополнительно отдает тепло. Инновационный нагревательный элемент из аморфного металла нагревает прибор за считанные минуты благодаря физико-химическим свойствам и конструкции прибора, что является несомненным преимуществом. Поэтому инфракрасно-конвективные обогреватели эффективнее традиционных приборов. Ваше помещение будет обогрето намного быстрее при меньших затратах на электричество.

Модель мощностью 500 Вт предназначена для обогрева площади помещения до 10 м².

УНИВЕРСАЛЬНОСТЬ

Для прогрева больших объемов помещения рекомендуется использовать несколько обогревателей, их также можно объединить и быстро создать полноценную систему электрического отопления. Конструкция позволяет подключаться к системе «Умный дом» и даже использовать обогреватели в паре с тёплым полом. Настройка и установка очень простая и не займёт много времени. Благодаря лаконичному дизайну и небольшим габаритам панели отлично смотрятся в любом помещении и не займут много места.

НАДЁЖНОСТЬ

Одна из важных особенностей приборов «СТН» — это высокая прочность и надёжность, которая достигается за счёт качественных материалов и простоты конструкции. Электрообогреватели «СТН» очень трудно сломать. Модели без терморегулятора обладают степенью защиты IP 67, что позволяет использовать их в самых сложных условиях.

Нагревательные панели СТН имеют гарантию 5 лет. Срок эксплуатации не менее 10 лет.

БЕЗОПАСНОСТЬ

Конструкторы позаботились и о безопасности. Класс защиты от поражения электрическим током подразумевает наличие усиленной изоляции. Заземление корпуса не требуется.

Закрытый нагревательный элемент из аморфного металла исключает ожоги, не сжигает пыль и не сушит воздух.

Абсолютная электрическая и электромагнитная безопасность подтверждается сертификатами РФ, ТС, ЕС.

Помимо этого, модель также выпускается во взрывозащищенной комплектации (НЭБ-М-НСЕх), что идеально подходит для установки на автозаправочных станциях, заводах, предприятиях угольной или нефтедобывающей промышленности, химических и газовых объектах и других местах, к которым предъявлены высокие требования безопасности. Оборудование выпускается по ТУ 3443-002-92573011-2017 и технической документации изготовителя для работы во взрывоопасных средах и соответствует требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «о безопасности оборудования для работы во взрывоопасных средах».

Электрические обогреватели «СТН» — это превосходное сочетание эффективности, надёжности и универсальности.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
