Установка котла в бане

Установка газового котла в бане своими руками

Перед подключением оборудования необходимо оформить соответствующие разрешения и согласовать проект в органах власти. Разработать в специализированной службе проект газоснабжения, после чего направить его и сопутствующие документы на согласование, например, в Горгаз. Потребуются бумаги от производителя: техпаспорт оборудования, инструкция, сертификат соответствия.

Работы с газовым оборудованием осуществляются специалистами в соответствии с принятыми правилами и нормами: СНиП 42-01-2002 и II-35-76, свод правил: СП-41-104-2000. В них дано подробное описание, как правильно выполнять данные работы, и что делать категорически запрещено. К примеру, диаметр дымохода подбирается в соответствии с мощностью устройства по специальным формулам.

Получив нужные разрешения можно приступать к работам: подвести газопровод и водоснабжение, облицевать стену противопожарным материалом, сделать отверстие для дымохода.

  • Промыть системы труб устройства.
  • Настенное оборудование прикрепить к планкам.
  • Сделать отверстия в стене, закрепить планки анкерами или саморезами.
  • Зафиксировать котел на крепёжных планках.
  • Присоединить к трубам краны, фильтры;
  • Присоединить краны на входе, выходе;
  • Установить сгоны;
  • Подключить отопительную систему;
  • Соединить сгон с отоплением;
  • Подключить водоснабжение;
  • Присоединить дымоход.

Для напольного оборудования выделяется отдельное помещение. Стены и пол покрывают специальными противопожарными материалами. Агрегат прикручивают к полу. Остальная схема подключения идентична настенному варианту.

Подготовка основания и стен

Если показатель менее 700 кг, то установку производят на деревянный пол, предварительно монтируя противопожарный напольный экран. Его можно изготовить из металлического листа толщиной от 0,5 мм. Под металл подкладывают теплоизоляционный материал. Это может быть жаропрочная кремниевая керамическая плита, жаростойкая плита из керамоволокна, асбестовое полотно. Защитой от жара также послужит кирпичная подложка, облицовка участка гранитной или керамической плиткой. Предварительно нужно рассчитать нагрузку на половые балки в зависимости от их размера.

Если вес всей конструкции приходится на одну балку малого сечения, то необходимо возводить фундамент. Площадь основания зависит от габаритов печного прибора, фундамент должен выходить до 10 см от края корпуса.

В зависимости от типа грунта на участке возводят фундамент на монолитной плите, на винтовых сваях, связанное с фундаментом бани мелкозаглубленное бетонное основание. Для качественного и надежного монтажа в работе применяется пошаговая инструкция для заливки печного основания.

Чтобы установить печку на монолитном фундаменте, нужно выкопать котлован глубиной 120-150 см в зависимости от уровня промерзания почвы. Дно разравнивается песком и мелкофракционным гравием с последующей заливкой жидкого цемента. На гравийную подушку настилают гидроизоляционный слой. По стенкам котлована изготавливают опалубку из досок или плит.

Весь объем фундамента необходимо заполнить каркасом из арматуры. Затем все заливается бетонным раствором до уровня пола. После продолжительной просушки нужно демонтировать опалубку, заполняя пустоты песком.

Для сыпучего грунта с высоким поднятием талых вод делают свайное основание. Работу начинают с разметки нужного участка, выравнивания углов. Сваи вкручиваются по углам на глубину фундамента бани. На основание каждой сваи привариваются оголовки и швеллеры, выравнивая по высоте. На швеллеры укладывается стальной лист и скрепляется. На основу заливается слой бетона.

Фундамент с мелким заглублением до 60 см возможен только на твердых грунтах. Он изготавливается аналогично с монолитным основанием, только слой бетона будет 30-40 см без армирующей составляющей.

Подготовка стен рядом с печным прибором заключается в защите их от жара. Для этого стены можно оштукатурить толщиной 2-3 см, навесить защитный огнеупорный экран из негорючего материала, выложить кирпичную стенку. Кирпичная защита выполняется с зазором от стены в несколько сантиметров.

Чтобы обеспечить лучшую вентиляцию за стеной, в кирпичной кладке делают конвекционные отверстия.

В качестве огнеупорных экранов для стен парилки можно использовать металлические листы и жаростойкие минеральные плиты. На огнеупорные плиты можно нанести финишную отделку из натурального камня, керамической плитки, мозаики, керамогранита.

Процесс сбора печи

Естественно, печка в баню из трубы собранная своими руками не будет смотреться супер идеально внешне. Однако она выглядит вполне прилично, и главные свои функции будет осуществлять не хуже заводской модели — равномерное выделение тепла.

Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:

  • ставить её нужно на фундамент, отступив от стены 0,2 метра;
  • в месте выхода трубы наружу следует произвести утолщение 120 мм, а выступать над кровлей она должна минимум на 0,5 метра;
  • все элементы из дерева нужно обработать изоляционным составом с глиной;
  • отрезок дымохода, между потолком и крышей, необходимо оштукатурить и нанести известковый раствор;
  • полок размещать вблизи стены, где установлена печь.

Фундамент

Самостоятельное изготовление любой модели печи в бане начинается с установки фундамента.

  1. На месте в бане, где планируется размещение печи, надо вырыть яму глубиной 0,5 метра, а длина и ширина может достигать 0,7 метра.
  1. Засыпать её на 0,3 метра щебнем, небольшими фракциями, и хорошо утрамбовать.
  1. Приготовить раствор, цемент и песок, из расчёта 1 к 4, разбавить водой.
  1. Залить раствор в яму и на 24 часа оставить, чтоб он подсох и приобрёл твёрдость.
  1. Сверху необходимо положить рубероид, он защитит от влаги.
  1. Приготовить бетонный раствор, его состав цемент, песок, мелкий гравий и вода, в соотношении 1 к 2 к 4. Полученной смесью залить рубероид.
  1. Хорошо выровнять основание строительным уровнем.

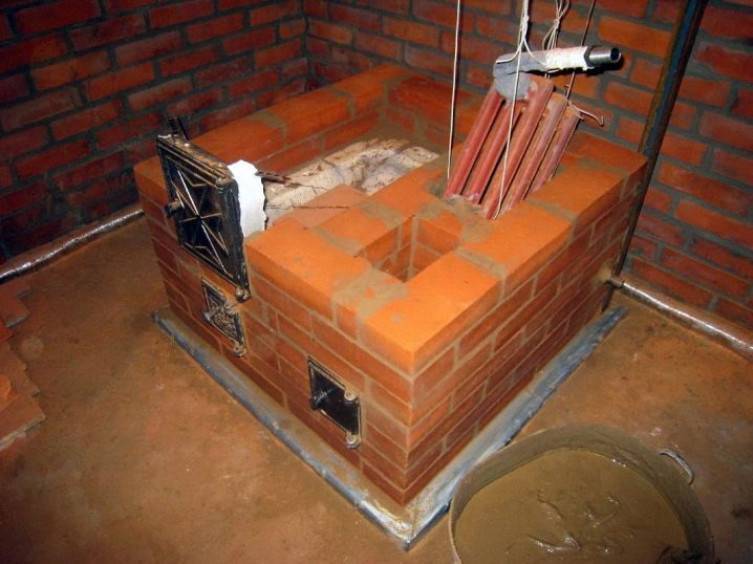

Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.

Колосник

Колосник — это специальная решётка, которая обеспечивает тягу. Изготовить колосник можно двумя способами.

Первый:

  1. Вырезать металлический прямоугольник толщиной 10 — 12 мм, размером отвечающим параметрам трубы внутри.
  2. В изготовленной детали удалить середину, оставив места для сварки по краям.
  3. К данной раме приварить металлические прутья, расположив их по горизонтали или вертикали.

Второй:

  1. Вырезать круг из металла, диаметр его должен совпадать с трубой внутри.
  2. В кругу вырезать отверстия большого размера, получится что-то похожее на решето.

Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.

Дымоход

 Дымоходы бывают:

  1. Керамическими — наиболее устойчивы к большим температурам. Срок службы у таких моделей самый большой.
  1. Кирпичными — так как поверхность шероховатая, накапливание сажи происходит быстро, это приводи к замедлению тяги воздуха.
  1. Стальными — этот вариант наиболее подходящий для бани изготовленной своими руками, так как его цена не велика. Материал обладает небольшим весом и большой прочностью, кроме того он хорошо выдерживает температурные перепады, устойчив к воде и коррозии. Он быстро нагревается, поэтому на него ставят бак с водой для дальнейших банных процедур.

Процесс сборки несложный:

  1. Сначала нужно отметить место для отверстия и по отметкам проделать его.
  2. К трубе присоединить кожух из стали, надеть кольца и зафиксировать их к потолку. Ее нижний край закрепить саморезами.
  3. Второй край вывести на крышу. Для заполнения зазоров между ним и крышей можно использовать керамзит, глину или асбест.

Котел для бани: причины строительства

Сегодня в продаже представлены самые разнообразные котлы на твердом топливе. Можно, конечно, выложить в бане кирпичную печь. Но помните, это довольно сложный процесс тем, более не имея опыта каменщика.

А цена такого строительства будет намного выше суммы котла для парилки, так как влечет расходы на закупку глины и кирпича, а также тщательного изучения производственной технологии. В результате немалые дополнительные расходы.

Плюс ко всему изготавливать самому интересно. Строительство — это конечно ответственный и важный процесс, то не стоит боятся трудностей, нужно с готовностью приступать к работе.

Как ставить печку в бане, на каком расстоянии от стены

Чтобы полностью предотвратить вероятность возгорания или менее опасные, но тоже негативные последствия от контакта с раскаленным металлом, топка должна находиться на расстоянии 1 м от других предметов. Но на практике это почти нереально, ведь столько свободного пространства в парилке или смежных с нею помещениях попросту нет.Поэтому дерево и другие потенциально горючие поверхности облицовывают термостойкими материалами (обожженная глина, кирпич). Есть альтернатива – кладка участка – но она не во всех случаях оказывается удобной и заслуживающей реализации. Зато по выполнению теплоизоляции минимальная дистанция сократится с одного метра до 80 см. Удаленность перегородок и полок от источника тепла останется на уровне хотя бы 110 см.

Печка из бочки

Как выбирать котлы для бань? Какой материал использовать для их производства?

Подобные решения следует принимать самостоятельно, беря в расчет доступность комплектующих частей. Кому-то удобней использовать листовое железо, а кто-то считает, что котлы на баню своими руками лучше делать из бочки или трубы. Они не отличаются и могут похвастаться одинаковым подогревом воды в емкостях и помещения в целом. Разница заключается в способе производства.

Справедливости ради нужно сказать, что котел в баню своими руками гораздо проще изготовить из бочки. Это наиболее простая конструкция. Все, что нужно, – это подыскать металлическую емкость с толщиной стенки не менее 0,3 сантиметра. Более тонкий металл быстро прогорит.

Изготавливать котел для бани на дровах из бочки нужно в следующем порядке:

  • Дно емкости полностью вырезается. Вместо него устанавливается лист железа, толщиной не менее 0,5 сантиметра. К нему необходимо заблаговременно приварить ножки, которые можно сделать из обрезков тавровой балки.
  • На высоте 5–7 сантиметров от дна требуется выпилить небольшое окошко (примерно 20×15 см.). На этом месте будет установлена дверца поддувала. Она изготавливается из выпиленного куска. К нему требуется приварить петли и ручку, после чего установить на законное место.
  • Вторая дверца будущего котла для бани на дровах устанавливается на 20 сантиметров выше поддувала. Она должна быть значительно больше первой (примерно 25×45 см.). В противном случае в нее не влезут поленья.
  • Котел для бани на дровах содержит в своей конструкции колосники. Их нужно разместить на 5–7 сантиметров ниже дверца топки.
  • Над топкой требуется поместить каменку. Наиболее удобным местом ее расположения является вторая треть бочки. Перегородка между этими отделами котла не должна быть сплошной. Она изготавливается из швеллеров. Размер каменки равен второй трети бочки. Посередине каменки нужна дверца. Через нее закладываются камни и заливается вода, при желании «поддать парку».
  • Из бочки можно изготовить котел для бани с баком. Для этого следует использовать оставшуюся треть бочки. Каменка и бак разделяются сплошной перегородкой, швы хорошенько провариваются. По центру бака нужно установить трубу дымохода.

Изучив чертежи подобных конструкций, можно легко соорудить печь. В этом нет ничего сложного. Все, что нужно, чтобы сделать котел для бани своими руками, – это строго следовать имеющейся инструкции. Перед эксплуатацией изготовленный банный котел необходимо зачистить от окалин и ржавчины.

При желании его можно окрасить термостойкими лакокрасочными материалами. На этом все. Котел своими руками, сделанный из бочки, готов. Его можно устанавливать в баню.

Отопление в баню из трубы делается таким же образом. Исключением является лишь начальный этап. Не придется вырезать дно бочки, но потребуется соблюсти размеры, отрезав трубу длиной 1,2–1,4 метра.

Как сделать котёл для бани

Изготовление котла в баню своими руками из трубы пошагово выполняется в несколько этапов:

  1. Создаётся чертёж конструкции на основании замеров помещения для монтажа.
  2. Закупаются необходимые материалы.
  3. Подготавливаются инструменты для работы.
  4. Свариваются опоры.
  5. Сборка котла.
  6. Монтаж экрана.

Расходные материалы и оборудование

Для создания котла в парилке для бани своими руками из трубы понадобятся следующие материалы:

  • бочка или труба диаметром 500 мм и длиной до 1 м;
  • жаропрочная сталь толщиной 4-5 мм;
  • стальные уголки;
  • арматура диаметром 14 мм;
  • дверцы, петли, ручки, колосники, трубы для дымохода.

Изготовление металлического котла потребует применения следующих инструментов:

  • сварочного аппарата;
  • строительного уровня;
  • маркера;
  • плоскогубцев;
  • болгарки с дисками по металлу.

Сварка опор конструкции

Перед тем как сваривать котёл для бани, необходимо изготовить для него специальные опоры. Они позволят надёжно зафиксировать все основные элементы внутри него.

Опорная металлическая конструкция пошагово собирается в таком порядке:

  1. Внутри трубы параллельно земле формируется три уровня горизонтальных опор. Они изготавливаются из арматуры длиной по 30 мм каждая, которая приваривается внутри на уровне топки, поддувала, а также 200 мм от верха трубы.
  2. Ко дну приваривается стальной круг по внутреннему диаметру трубы.
  3. На уровне топочной устанавливаются крепежи под колосники.
  4. На верхний уровень укладывается круглый стальной лист, предназначенный для камней. В нём проделывается отверстие под крепление дымохода.
  5. Вырезается болгаркой отверстие для топочной над уровнем расположения колосников.
  6. Сооружается короб с перегородкой зольника и топочной. Устанавливается на уровне колосников. Колосники укладываются внутрь короба.

Сварка котла для бани

Сборка конструкции

Сборка самодельного котла в баню из трубы выполняется так:

  1. Внутрь трубы вставляется короб и надёжно приваривается так, чтобы он частично выходил за пределы корпуса печи или входил в топочную камеру.
  2. Между каменкой и топкой устанавливается ёмкость с водой.
  3. В верхней части котла монтируется дымоход к заранее приделанному патрубку.
  4. Внутри помещения подготавливается фундамент для установки печи. Это либо монолитная заливка бетоном слоя 100 мм на песчано-щебневую подушку, либо укладка ЖБИ плиты.
  5. Выполняется установка котла внутри бани.
  6. В каменку насыпают камни.
  7. Теплоизолируют дымоход фольгированным утеплителем.

Тепловой экран

Эксплуатация печей в домашних условиях требует оборудования защитного экрана одним из следующих способов:

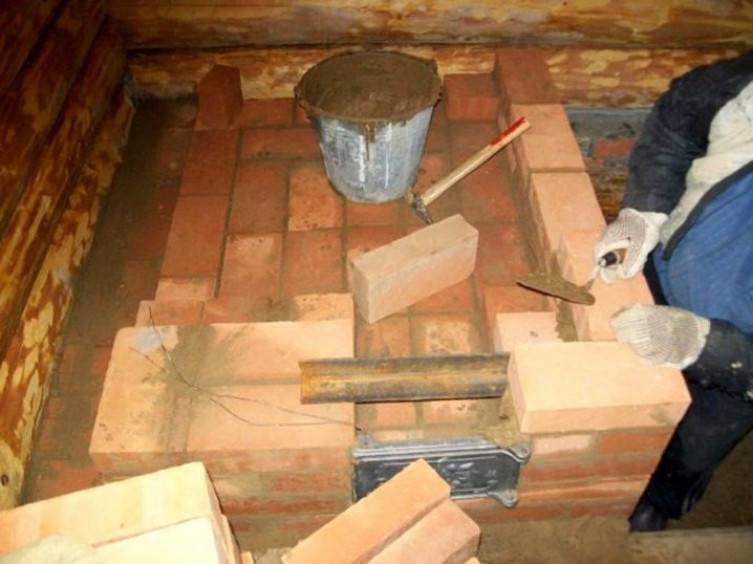

  1. На заложенный ранее фундамент выполняется кирпичная кладка вдоль примыкающих стен. Каждый ряд выравнивается вертикально и горизонтально. Его высота должна составлять не менее 1,5 м, то есть выше расположения топочной на 40-50 см.
  2. Вокруг печи устанавливается П-образная кирпичная стенка с обеспечением доступа к топочной.

При кладке важно оставить в нижней части отверстия для доступа к топочной непрогретого воздуха. Он позволит формировать тягу и обеспечить конвективный нагрев помещения

Котлы цилиндрической формы

Проще всего сделать котел для бани из трубы с толстыми стенками (6—8 мм). Можно взять и тонкостенную трубу, а то и вовсе железную бочку, но долго такая печь служить не будет. Итак, труба диаметром 400—500 мм до 1 м в длину будет камерой сгорания. К ней следует приварить днище и крышку из стального листа толщиной не менее 5 мм. Такой котел в баню можно делать без колосниковой решетки, все операции производятся через загрузочную дверцу. Выносной канал для ее установки можно сделать прямоугольного или круглого сечения, длина его равна толщине стены бани.

Котел в баню из трубы

В центре крышки выполняется отверстие, к которому приваривается патрубок для дымохода. Регулировать интенсивность горения можно, установив в дымоходе заслонку, которая будет уменьшать тягу. Но чаще делают отверстие в дверце и врезают в нее патрубок с заслонкой, как показано на рисунке.

Бортик на котле

Самодельный котел в баню из трубы должен иметь каменку, здесь для нее приварен специальный бортик из стали толщиной 4 мм. Это простейшая модель печи, а трубу можно расположить и горизонтально, особенно если она имеет большой диаметр. Тогда дверцу нужно будет ставить с торца, а дымоход приваривать в конце трубы. Для устойчивости к корпусу топки нужно будет прикрепить опоры.

Самодельный котел для бани

Печь с выносным топливным каналом

Рассмотрим монтаж заводской печки-каменки с выносным топливным каналом, как нельзя лучше подходящей для деревенской бани.

Стандартная инструкция предполагает следующие этапы работ:

  • обустройство проема в стене;
  • термоизоляцию печки;
  • огнезащиту стен;
  • установку дымоходной конструкции.

Площадка вблизи конструкции покрывается глиной, цементным раствором или жидким стеклом. На это основание уже допустимо ставить печку. Место для печки точно согласовывается с направлением дымохода. В стене, рядом с определенным для нее местом подготавливается проем. Он должен быть больше размеров зольника.

Поверхность стены защищается минеральной изоляцией насыпного типа. Теплостойким материалом отделывается стена, примыкающая к корпусу печки. В каркасных банях, а также в конструкциях из бруса область примыкания выкладывается кирпичом. Поверх кладки наклеивается термозащитная плитка. Для закрепления печи используются специальные петли, прикрученные анкерами.

Идеальный дымоход не должен иметь поворотов и колен, а первые метры обязательно из жаропрочной стали. Для трубы желательно наличие корпуса из теплоизолирующего материала. Стандартная прямая труба выводится через крышу. Поэтому в кровле, в отведенных точках, подготавливаются монтажные проемы. Пространство около нее заполняется минватой и асбестовым листом. Труба закрывается кожухом.

В целом, при правильном подходе, монтаж печки займет два-три рабочих дня. Однако воспользоваться можно будет не менее чем через семь дней. Надо, чтобы кладка под фундамент, защитные системы получили необходимую степень надежности. Заполнение камнями каменки возможно только через 14 дней. За этот период постамент под печью даст положенную усадку.

Какой котел лучший для бани

Котлы для бань зачастую изготовляются из труб и железных листов, если выбрана прямоугольная форма. На фронте располагают топочное отверстие и зольник, позади — патрубки отопительного контура, сбоку — дверка каменки, размещенная на горловине, обозначенная на конструкции.

Ориентация агрегата принципиального значения не имеет. Для увеличения устойчивости его допускается располагать в горизонтальном положении, естественно в случае, когда позволяет свободная площадь. Вертикальная конструкция экономит место, но потребует от мастера дополнительно закрепить ее для устойчивости.

Банный котел цилиндрической формы изготавливают из стальной крупногабаритной трубы 500 мм и выше либо из бывших в употреблении пропановых баллонов.

Для повышения долговечности, рекомендуется устанавливать котлы с чугунным подогревателем для воды и чугунной гарнитурой: дверки, поддувало и патрубки для вывода котловых газов.

Котел для бани на дровах из металлической бочки.

Это, пожалуй, самый лучший и экономный способ изготовления котла для бани на дровах. Основой для того котла должна являться старая металлическая бочка. Современные бочки для этой цели не подойдут – они делаются из очень тонкого металла – практически из фольги.

В старой бочке зубилом или топором вырубаем верхнюю крышку. Затем отрезаем кусок металлической труб длиной примерно 15 сантиметров – это будет основание дымохода.

Котел для бани из бочки

Затем берем другую большую бочку, объемом примерно в 200 литров. У ней вы вырежете крышку, расположенную по низу. По центру вырезанной крышки пробьем отверстие для дымоходной трубы диаметром около 10 сантиметров. Сама дымоходная труба будет иметь сечение в 10 сантиметров и высоту, несколько превышающую высоту бочки.

К отрезанной крышке бочки привариваем дымоходную трубу, а с обратной стороны – четыре отрезка от швеллеров.

устройство котла на дровах

Вырезаем из металлического листа крышку котла, размещаемую сверху. В ней прорезаем круглое отверстие для трубы диаметром 10 сантиметров. Затем присоединяем к дымоходной трубе собранный котел, предварительно произведя его утепление негорючими материалами, например асбестом.

Нормальной загрузкой для проверки такой печки будет примерно треть объема. На дрова сверху размещается крышка с трубой. Она может перемещаться по высоте бочки. Сверху конструкция закрывается верхней крышкой.

В качестве заключения

Теперь вы убедились, что намного проще и дешевле построить для бани котел, чем кирпичную/каменную печь, поскольку никаких особых знаний и навыков для этого не требуется. Действительно, по уровню сложности котел не идет ни в какое сравнение с кладкой печи.

Жаркий лед (белый кварц)Кварц обладает уникальным оздоровительным свойством: при нагреве и резком охлаждении водой он выделяет автомарный кислород, благодаря чему воздух в парилке насыщается озоном.
Озон обогащает кровь кислородом, улучшает общее самочувствие и стимулирует работу мозга.
ЖадеитЗелёный камень. Жадеит наиболее красивый природный материал, который когда-либо применялся в саунах. Благодаря своим уникальным физико-механическим свойствам жадеит является наиболее долговечным камнем для сауны. Жадеитовые сауны весьма популярны за рубежом.Самые модные и престижные комплексы считают своим долгом укомплектовывать свои сауны жадеитом, в том числе номера ЛЮКС.
ТалькохлоритОдним из основных достоинств является исключительная стойкость к воздействию высоких температур. Эти камни способны выдерживать нагрев до 1600 °С. Кроме того, талькохлориту приписываются определенные лечебные свойства, включая нормализацию кровяного давления и обмена веществ.
Габбро-диабазГаббро-диабаз является глубинной горной породой вулканического происхождения, добывается на Урале.
При сравнительно невысокой цене габбро-диабаз обладает всеми необходимыми свойствами камня для каменок – термостойкостью, устойчивостью к циклическим перепадам температуры, способностью быстро нагреваться и долго сохранять тепло. Поддерживает оздоровительный эффект бани.
СерпентинитТемно-зеленый камень с вкраплениями минералов и тонкими прожилками, серпентинит в первую очередь подойдет тем, кто ищет камни с высокими декоративными свойствами. Он украсит любую парилку, и при этом по своим характеристикам и прочности не уступает другим породам.
ДунитПочти на 90% дунит состоит из минерала оливина, известного так же под названиями перидот, хризолит, форстерит. Считается, что хризолит нормализует давление, благотворно влияет на работу сердечнососудистой системы, успокаивает нервы. Согласно литотерапевтическим исследованиям, хризолит помогает справиться с простудными заболеваниями, способствует лечению заболеваний глаз и позвоночника.
НефритПроведенные в наше время исследования показали, что использование нефрита в бане способствует:
общему очищению организма, повышению эластичности кожи, нормализации обмена веществ, повышению тонуса мышц, усилению потенции, повышению стрессоустойчивости, избавлению от бессонницы.
Яшма сургучнаяСургучная яшма в народной медицине считается Универсальным Лекарем, камнем с высокой энергетикой. Она очищает кровь, способствует остановке кровотечений и заживлению ран, лечению многих женских болезней, благотворно воздействует на работу сердца, нормализует сон.

Печь из металлических листов

Печь из металлических листов

Рассмотрим еще один вариант печи для бани – открытую металлическую каменку, обложенную кирпичом.

Этап 1. Подготовка всего необходимого

Большую часть расходных материалов можно приобрести в строительном магазине, то вот составляющие топки продаются лишь в специализированных торговых точках. Итак, в работе необходимы:

  • листовая сталь (5 мм) для стенок конструкции;
  • сталь (10 мм) для дна – оно должно быть толще, т. к. нижняя часть котла обычно больше подвергается воздействию высоких температур;
  • заводские элементы котла (дверки, краны, бак и проч.);
  • пруты арматуры ø3 мм – из них будет сооружена сетка для камней;
  • швеллеры;
  • жесть толщиной 1,5 мм для изготовления дымохода (точнее нижней его части);
  • асбест для верхней части трубы.

Этап 2. Сборка конструкции

Печи-каменки со встроенным баком для воды: а — каменка с одинарными стенками; б — каменка с боковой стенкой в виде бака для воды; в — каменка с баками для воды и воздушным зазором в стене

Шаг 1. Вначале создается чертеж будущего котла – это очень важный и обязательный этап работы. В чертеже должны быть: вид конструкции сверху, сбоку и в разрезе, основные параметры всех элементов по отдельности (в миллиметрах), зарисовки самых важных узлов и проч.

Для этого нужно четко представлять себе принцип работы котла, владеть специальными терминами и «языком» схемы.

Разметка металлического листаСварка корпуса из вырезанных по разметке листов сталиСварка корпусаСварка корпуса

Шаг 2. Покупка всего необходимого (это было описано в предыдущем разделе).

Шаг 3. Выполняется нарезка металла. Из листовой стали формируется толстостенный бокс, который и послужит корпусом для котла.

Шаг 4. Нарезанные листы свариваются. Для этого нужно быть профессиональным сварщиком или нанять такового (за соответственную плату), ведь сварочные швы должны быть идеальными.

Ввариваем отрезок трубы внутрь корпуса печиВвариваем отрезок трубы внутрь корпуса печиФормируем бак для воды. В топочной камере прорезаем отверстие для дымоходаБак для воды и дымоход с задвижкойОборудуем печь топочной дверцейСзади к водогрейному котлу привариваем трубку для подключения крана

Шаг 5. Строится кирпичный экран. Он необходим для смягчения действия высоких температур, источником которых будет металлическая конструкция. Сооружается своего рода короб из кирпича с вентиляционными отверстиями по периметру (как в предыдущем варианте).

Пример обкладки печи в бане кирпичомПример обкладки печи в бане кирпичом

О чем нужно знать?

Вначале следует определиться с топливом, которое будет использоваться, и, следовательно, с типом котла. Электрические и газовые приборы нежелательно изготавливать самостоятельно, но если выбор был сделан в пользу одного из них, то лучше купить готовый качественный котел. В противном случае возрастет риск возникновения аварийных ситуаций.


Котел для бани твердотопливный, схема

Также стоит отметить, что установленный котел на газу обязательно должен проходить проверку представителем соответствующих органов. Поэтому куда проще собрать и установить твердотопливный агрегат.

Подготовка основания и стен

Объем подготовительных работ зависит напрямую от материала стен и пола. Если в котельной напольное покрытие выполнено керамической плиткой, а стены заштукатурены или даже облицованы листами термостойкого картона, то дополнительной подготовки не потребуется.

Другое дело, если котел будет установлен на стенах рубленой бани. В этом случае под корпус набивают деревянный щит и укладывают асбестовый картон или вермикулитовую плиту. Корпус остается холодным даже при длительной работе на максимальной нагрузке, но камера сгорания при неправильной регулировке автоматики может прогореть, и тогда огнестойкая защита сбережет деревянную коробку сауны от пожара.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
