Вентиляция в ванной комнате и туалете: принципы обустройства

Тип воздухообмена

Вентиляция в ванной комнате и туалете, варианты которой сегодня предлагаются владельцам недвижимости, может быть естественной и искусственной. В обычных многоэтажных зданиях, построенных в прошлом столетии, применяется первый тип систем. От окон и дверей свежий воздух в этом случае поступает в помещение. Затем он выходит через вентиляционные каналы.

Движение воздушных масс при естественной вентиляции достигается благодаря разнице давления внутри помещения и на улице. В современных квартирах окна и двери отличаются высокими показателями герметичности. Это нарушает естественный круговорот воздуха в помещении. Поэтому приобретая новые пластиковые окна и герметичные двери, следует предусмотреть наличие в них устройств для вентиляции.

Принудительная или искусственная вентиляция предполагает наличие специального оборудования. Его встраивают в систему воздухообмена. Существует большое количество разнообразных вентиляторов для принудительной вентиляции. Они разряжают давление внутри ванной и туалета. Воздух вытягивается наружу. Этот процесс приводит к поступлению в эти помещения кислорода из других комнат.

Обустройство принудительной вытяжки в санузле способно решить проблему неэффективной естественной вентиляции. Она требует больше времени и затрат при монтаже. Со временем потраченные усилия полностью компенсируются. Все предметы интерьера и отделка в таких помещениях служат гораздо дольше, чем при естественном типе воздухообмена. Здоровью людей не будут угрожать различные патогенные микроорганизмы. Поэтому принудительная вытяжка сегодня является предпочтительнее.

Принудительная вентиляция

Ванная комната в частном или любом другом доме должна быть максимально чистой, проветриваемой. Но бывает такое, что при установке нового оборудования, такого как биде или душевая кабинка, естественной вентиляции становится недостаточно.

Появляется сырость, разрастается плесень, образуется эффект затхлости, застоя воздуха. Дополнительной неприятностью становится увеличение времени сушки вещей, а из ванной распространяется неприятный запах по всему дому.

Если появились подобные проблемы, то пришло время задуматься над установкой системы принудительной вентиляции в своем доме.

Система принудительной вентиляции мало отличается от естественной. Обе предполагают практически идентичные расчеты каналов для притока и оттока воздушных масс.

Основным отличием является наличие устройства, обеспечивающего прокачку воздуха по шахте. Как правило, для этого используется обычный вентилятор, вмонтированный в шахту, сопоставимый с ней по диаметру.

Такой подход позволяет избавиться от большей части проблем, связанных с самотечной системой. Значительно снижается зависимость работы от погодных условий, состояния вентиляционной шахты, а также сглаживаются незначительные ошибки, допущенные при монтаже каналов.

Типы устройств для принудительной вентиляции


основные виды вентиляторов

Существует много разновидностей принудительного проветривания. Здесь все сугубо индивидуально, зависит от проекта дома.

Но, так или иначе, монтаж начинается с расчета необходимой мощности, выбора типа оборудования. Также следует учесть, каким образом установка будет запускаться.

Для начала нужно ознакомиться с видами вытяжных устройств применяемых в ванной и туалете:

  • Осевой вентилятор – самый простой и дешевый тип конструкции. Позволяет выполнить монтаж буквально за 20 минут.
  • Центробежный вентилятор – дороже, сложнее осевого. Основным плюсом является повышенная мощность, большой ресурс.
  • Приточно-вытяжные рекуператоры – самая дорогая и сложная система. В зависимости от производителя и конструкции могут потребовать дополнительных усилий, знаний технологии монтажа. Их особенность – осуществление притока свежего и забора старого воздуха из помещения. Дополнительной опцией является подогрев входящего потока до необходимой температуры.

Вытяжка в ванной комнате в частном доме может выполняться несколькими способами.

Выбор вытяжного кулера

Перед тем, как провести монтаж вентилятора в ванной, необходимо сделать замеры ширины, высоты и глубины отдушины и записать полученные данные. Исходя из этой информации, следует выбирать вентиляторы в магазине.

Расчет мощности кулера очень важен перед покупкой вытяжки. По санитарным нормам, воздух в ванной комнате должен поменяться 6-8 раз в течение 1 часа, и вентиляторы должны справляться с такой задачей. Расчет мощности производится по следующей формуле: L = V * K, где L – это объем воздуха для полного воздухообмена (м3/ч), V – объем помещения, а K – коэффициент воздухообмена (сколько раз воздух должен смениться за 1 час).

Пример расчета: Длина комнаты – 2,5 м, ширина – 3,2 м, высота 2,8 м. Узнаем объем помещения: V = 2,5 * 3,2 * 2,8 = 22,4 м3. Далее, подставляем полученный результат в формулу: L = 22,4 * 8 = 179,2 м3/ч. Исходя из расчета, кулер должен за 1 час пропустить через себя 179,2                м3/ч воздуха. При выборе прибора рекомендуется остановиться на той модели, которая будет по мощности на 20% превышать расчетную. То есть, агрегат должен иметь запас мощности. В данном случае, для установки вентилятора в туалете или ванной с таким объемом, будет достаточно кулера с производительностью 200 м3/ч.

Установка вытяжного вентилятора в ванной регламентируется нормами допустимого шума. Поскольку при повышении мощности аппарата неизбежно повышается его шумность, то при выборе агрегата следует придерживаться норматива: сила звука от работы кулера не должна превышать 30 дБ.

Естественная вентиляция

Естественная вентиляция в ванной частного дома выглядит примерно следующим образом.

Приток свежего воздуха обеспечивается за счет специальной щели шириной 2-3 см. Просвет находится  между дверью и порогом. Выставляется размер щели при монтаже дверного полотна, высчитывается исходя из проекта.

Современные двери не требуют выполнения этого правила ввиду наличия специальных отверстий или сетки.

В качестве вытяжного канала в частном доме выступает вертикальная вентиляционная шахта, ведущая на улицу, к которой посредством воздуховода подключается вентиляция туалета и санузла. Обычно конструкция подразумевает присоединение магистрали к стояку через стену или отверстие в потолке комнаты.

Дополнительным элементом, повышающим надежность, является обратный клапан вентиляции, который играет большую роль в работе системы в зимнее время. Основной функцией устройства является недопущение эффекта обратной тяги и попадания холодного воздуха.

Соблюдение всех правил монтажа, качественное выполнение всех расчетов обеспечивает эффективный естественный воздухообмен помещения, гарантируя защиту от развития плесени и грибка.

Что затрудняет естественную вентиляцию

Система естественной, или проточной, вентиляции очень проста. Однако ее работа очень нестабильна. У современных домов появляется все больше препятствий для нормальной работы коммуникаций.

Есть несколько факторов, значительно затрудняющих функционирование, все они перечислены ниже.

Установка герметичных окон, дверей

При воздухонепроницаемости окон и дверей не создается так называемая естественная тяга. Иными словами, для работы вентиляции нужен большой объем движущихся масс воздуха.

А при герметизации помещения им неоткуда взяться, ввиду чего вентиляция дает сбой.

Сужение канала ввиду загрязнения

Надежность системы снижается по причине возможных загрязнений шахты за счет скопления пыли, паутины, обрастания стенок грязью и т. д. Когда они приводят к существенному уменьшению сечения канала, происходит затруднение оттока.

Это чревато снижением производительности или полным прекращением работы вентиляции.

Неправильный проект вытяжки

Основные осложнения могут возникнуть при неверно составленной проектной документации или ошибке рабочих, устанавливающих систему.

Здесь имеется одна тонкость. Физически воздух движется по тому же принципу, что и жидкость. Поэтому вентиляцию нужно монтировать с учетом наименьшего сопротивления воздушного потока.

Простыми словами, коммуникации должны быть построены с минимальным количеством изгибов, ступеней, различных препятствий. Нужно максимально избегать загибов трубы, колен и так далее.

Ветреная погода

Когда на улице дует сильный ветер, возможно появление эффекта обратной тяги.

Просто говоря, под сильным напором воздушные массы могут изменить направление движения, и вместо вытяжки получится нагнетатель.

Плохое утепление шахты

При неправильном утеплении вентиляционной шахты при низкой температуре возможно быстрое остывание воздуха. Как следствие, он не успевает достаточно высоко подняться, движение потока нарушается.

Из вышесказанного можно сделать вывод, что такой тип конструкции очень часто дает сбои. Поэтому существует тенденция к замене естественной вентиляции на принудительное проветривание.

Что нужно знать о вентиляторах

При покупке вентилятора следует обязательно оценить количество шума, который он производит. Показатель не должен превышать 35 дБ. В ванной комнате такое оборудование должно полностью обновлять состав воздуха примерно 5-8 раз в течение одного часа.

Чтобы рассчитать производительность прибора, необходимо площадь помещения умножить на пять, а полученное значение увеличить еще на 20%.

Вытяжные вентиляторы, предназначенные для использования в ванных комнатах, могут иметь различную конструкцию и дизайн, кроме того, они различаются по мощности

По типу установки различают канальные бытовые вентиляторы, предназначенные для монтажа непосредственно в вентиляционном канале, а также радиальные модели.

Их устанавливают на выходе из вентиляционного канала. Обычно канальные модели выглядят непрезентабельно, поскольку они скрыты внутри канала, а вот радиальные устройства снабжают красивым корпусом, чтобы не портить общее впечатление от окружающей обстановки.

Конструкция вентиляторов также может существенно различаться:

  • традиционные осевые модели осуществляют перемещение воздуха вдоль оси устройства с помощью специальных лопаток и предназначены для бесканальных систем;
  • в низкопроизводительных диаметральных моделях используется колесо барабанного типа;
  • центробежные устройства со спиральным корпусом отличаются высокой производительностью и повышенным уровнем шума во время работы;
  • небольшие центробежно-осевые устройства шумят меньше, но работают почти так же эффективно, как и центробежные модели.

С учетом специфики вентилирования санузла вентиляторы иногда дополнительно снабжают таймерами, которые позволяют продлить работу устройства в туалете или гиростатами, чтобы более эффективно удалять избыточную влагу из ванной комнаты.

Слабые по мощности вентиляторы не смогут обеспечить нормального проветривания помещения, однако и использовать слишком мощные модели не стоит.

Сильный центробежный вентилятор может вызвать такой интенсивный поток воздуха, что приток будет поступать не снаружи, а из других вентиляционных отверстий, и отработанный воздух снова окажется в доме.

Интересная информация об установке вытяжного вентилятора в ванной комнате представлена в следующем видеоматериале:

Вытяжная вентиляция для ванной комнаты и туалета: как рассчитать устройство системы?

Особенность воздухообмена в санузле накладывает отпечаток и на проведение расчетов. Продумывая, как сделать вентиляцию в ванной или туалете при выполнении расчетов необходимо производить определенные коррективы. Так при выборе вентилятора его производительность подбирают таким образом, чтобы он 2 раза за час обеспечивал полную смену всего объема воздуха в помещении. Для санузлов этот показатель выбирается с коэффициентами от 3 до 5.

Это приводит к увеличению затрат на электроэнергию. При непрерывной работе вентилятора даже небольшой мощности за год это может составить немалую сумму. Имеется возможность несколько сократить эти расходы. Простейшим способом при устройстве вентиляции в ванной своими руками является совмещение включения вентилятора с выключателем освещения. При включении света в ванной и туалете одновременно начинает работать и вентилятор, а после того, как в этих помещениях погасят свет, вентилятор выключается.

Но если для туалета подобная схема еще подходит, то в ванной еще некоторое время держится достаточно высокий уровень влажности. Имеется более сложная схема, как сделать вентиляцию в туалете и ванной. Включение вентилятора происходит не напрямую, а через специальный блок с реле временной задержки. После выключения света вентилятор продолжает работать некоторое время. Причем хозяева имеют возможность регулировать это промежуток с учетом своих пожеланий. Регулируемый диапазон автономной работы вентилятора может составлять от нескольких десятков секунд до нескольких минут.

Проектирование системы

Для внедрения вентиляторов в стенные проемы, самым правильным является использование не только декоративных решеток, но и систем фильтрации. Если приходится выбивать дополнительное отверстие между ванной комнатой и санузлом (для проводки воздуха), то фильтр между двумя помещениями является очень рациональным фрагментом вентиляционной системы. Ведь загрязненный воздух из туалета не сможет проникать в ванную комнату.

Представим на рисунке схему подключения вентилятора в общую проводку:

Схема монтажа вентиляционной системы состояит из следующих стратегических этапов:

монтирование воздуховода (важно подобрать правильный диаметр и длину); спроектировать оптимальную вытяжную систему для ванных комнат (с учетом мощности электропроводки); своими руками в туалете(можно и с помощью мастера) проделать аккуратное ровное отверстие; Установить вентиляцию в туалете либо ванной комнате;

Когда вентиляционные системы нужно внедрять в туалеты и ванные комнаты частных домов, то начинать необходимо с организации подключения вентканала к общему дымоходу;  либо создать вентиляционный канал.

При проектировании нового канала необходимо тщательно просчитать все этапы прокладки вентиляции через ванную.

Советуем не использовать металлические коробы для создания вентиляционного канала частного дома. Мало того, что металлические конструкции окисляются, так и требуют демонтажа и замены каждые 5 лет. Если вентиляционный канал для отработанного воздуха будет применятся с прямым выходом в дымоход, то из-за углекислоты, металлическая поверхность короба станет еще более коррозирована.

Наиболее рациональным является установка пластиковых коробов. Недаром они почти полностью вытеснили с рынка металлические.

Старайтесь избегать гофрированных труб, они оптимальны только для коротких вентиляционных каналов.

Коробы должны быть установлены еще во время проведения всех ремонтных работ. Боле того, желательно произвести установку еще до того как процесс запущен.

Однако даже после того как вы спроектировали лично всю систему, убедились, что она функционирует и соответствует всем нормативам, вентиляция может давать сбои. Проблема может быть с неточностями в расчете сечений вентиляционных каналов. Также, самыми частыми ошибками является неправильный монтаж.

Если после того как вы соорудили систему вентиляции прошло много времени, и спустя это время система начала заметно барахлить, значит в канале, скорее всего скопилось много мусора, который падает либо со стороны крыши, либо из воздуха. Если кто-то из соседей делал такой капитальный ремонт, который затронул короб, то причина может быть в пробках строительного мусора расположенный поперек воздушного хода.

Добавочное оснащение

Определяясь, как сделать вытяжку в ванной и туалете, следует рассмотреть вариант оборудования с дополнительными функциями. Особой популярностью пользуются приборы со встроенным таймером. Если имеющиеся заводские настройки по каким-либо причинам не устраивают пользователя, их можно переустановить самостоятельно. Речь идет об изменениях режима работы, задержки включения и т. п. Как результат, вентиляция в санузле начинает работать автоматически.

Модели, оснащенные встроенными таймерами, имеют довольно высокую стоимость. Это увеличивает ответственность на пользователе, т.к. в случае серьезной ошибки прибор может выйти из строя. Если говорить о производителях, то очень хорошо себя зарекомендовала изделия от компании Maico. Продукция этой фирмы достаточно разнообразна. Кроме таймеров, она может иметь и другие дополнительные функции.

Профессиональные сантехники рекомендуют использовать оборудование со встроенным датчиком влажности. Сердцевиной таких приборов является специальное устройство – гигрометр: подаваемые им сигналы активируют те или иные функции оборудования. Это позволяет не только экономить электроэнергию, но также подключать вентилятор на общий кабель. Довольно часто используется схема, когда прибор подключается к выключателю света.

Как установить вытяжной вентилятор в ванной комнате

На корпусе вентилятора размещены отверстия на всех углах для фиксации дюбелям. Но у такого способа фиксации есть и недостатки – просверлить отверстия в стене или плитке не так уж просто, то нужно специализированное оборудование (дрель и сверла). Это крепление негерметичное, остаются щели, могут появиться вибрации и дребезжание корпуса, а потому лучше прикрепить прибор на герметик. Силиконовый клеевой состав, жидкие гвозди наносят при помощи пистолета или вручную по общему периметру шахты вентиляции. Поверхность до начала процесса требуется тщательно очистить, вставить вентилятор, прижать, а его положение проверяют при помощи строительного уровня. На 2-3 часа его закрепляют скотчем, а после полного застывания герметика его снимают. Фиксирование на дюбели более надежная, но она обладает всеми перечисленными выше минусами. Работы производят так – снимают крышку вентилятора, прикладывают на отверстие к стене, отмечают карандашом места под сверление дырок для дюбелей. По ним просверливают отверстия, а после туда вставляют распорные дюбели. Устройство подключают к сети и проверяют работоспособность, а после его вставляют и прикручивают саморезами. В конце остается закрыть все крышкой.

Отверстие вентиляции снаружи подвесного потолка

В частных домах, где отверстие для отведения воздуха расположены выше уровня, на котором устанавливают натяжной или реечный потолок, осевой или вытяжной канальный вентилятор вставляют в штатный воздуховод с стене, а на потолочном полотне, напротив него проделывают еще одну дыру. Классическая ширина планки реечной конструкции составляет 8.4 см, а потому отверстие должно быть с диаметром в 8 см чтобы не помять реечный профиль. Дыру просверливают в рейке при помощи электрической дрели, которая оснащена фрезой «балеринка» на 8 или 8.2 см. Можно взять решетку, которая чуть больше, с диаметром в 10 см. На ней отмечают отверстия для саморезов. Она прислоняется к разметке, а через нее просверливают монтажные отверстия под фиксацию. Сразу вкрутите саморез в потолочную поверхность (без заранее просверленных под него дыр) не стоит – даже при малейшей осечке он воткнется не так, где требуется. Саморезные шляпки скроют декоративный решетчатый элемент. Таким образом, своими руками можно проделать вентиляцию в натяжном полотне, но тут отверстие стоит аккуратно вырезать, а не просверливать. Решетку прикрепляют к потолку особыми зажимами или силиконовым клеевым составом.

Подключение вентилятора в ванной

Для работы вентилятора необходимо электропитание и основной вопрос — как его подключить. Возможностей несколько:

Подключить параллельно с включением освещения. При включении света в ванной комнате или туалете, автоматически запускается вентилятор. Но выключается он тоже автоматически при выключении света. Для туалета такая ситуация нормальная, а для ванной — далеко не всегда. Например после принятия горячего душа весь пар не уйдет. Потому для ванных комнат можно использовать другой способ подключения вентилятора или установить задержку отключения (специальное устройство, на котором можно задать временной интервал, через который питание отключится).

  • Вывести на отдельную клавишу выключателя или поставить отдельный тумблер/кнопку.
  • Установить таймер, который будет автоматически по расписанию подавать питание.

Электрическая часть — самая сложная. Придется пробивать в стене штробу, в нее «упаковывать» кабель электропитания, выводить его в место установки выключателя и там подключать в зависимости от выбранного способа.

Проверка вентканала

Установка вентилятора в ванной своими руками начинается после проверки состояния канала. Для этого снимите решетку, если она еще не демонтирована, и поднесите к отверстию пламя (свечу, зажигалку) или листок бумаги. Если пламя или листок стабильно вытягивается в сторону канала, тяга нормальная. Если он то тянется, то отгибается обратно — тяга нестабильна. В этом случае если вы живете в многоквартирном доме, запахи от соседей сверху или снизу могут попадать к вам. Тогда возможен запах в туалете из вентиляции. Необходимо тягу стабилизировать.

Если пламя или листок почти не отклоняются — канал забит или перекрыт. В этом случае плесень и сырость, а также неприятные запах гарантированы во всей квартире, а в ванной, так обязательно.

В случае ненормальной тяги жители многоэтажек сами чистят каналы или вызывают эксплуатационные службы. В частных домах в любом случае все ложится на плечи владельцев. Если канал нестабилен, возможно вы вывели его не учтя розу ветров и тяга периодически опрокидывается. Решить проблему можно передвинув выход, но это непросто. Для начала можно попробовать поставить дефлектор (если его нет) или немного увеличить/уменьшить высоту.

Особенности принудительной вентиляции в ванной

При установке вентилятора во время его работы количество выводимого воздуха значительно увеличивается. Но из-за того, что корпус перекрывает часть сечения канала, в другое время, когда вентилятор не работает, поток уменьшается в три раза. В результате общая производительность вентиляционной системы падает.

Чтобы этого не произошло, можно установить вентилятор с расположенной ниже воздухозаборной решеткой и таким образом поднять производительность до нормы. Второй вариант — при монтаже оставить между корпусом и стеной зазор в 1,5-2 см, т.е. сделать ножки. В щель будет заходить воздух и вентиляция будет нормальной в любом случае. Подробнее об этом смотрите в видео.

Выбрав способ установки и тип решетки можно приступать непосредственно к монтажу. Размеры у вентиляторов могут быть разными. Потому каждый случай индивидуален. Но основные шаги стандартны:

  • На плитке под корпус необходимо сделать отверстие. Проще всего — приставить вентилятор и обрисовать. Затем специальной насадкой на дрель или болгаркой вырезать соответствующего размера дыру.
  • Снять с вентилятора лицевую панель. Она крепится одним болтиком в нижней части. Болтик открутили, решетку сняли. Теперь видны отверстия под крепеж. Вставляем в таком виде вентилятор на место (в канал), отмечаем на плитке карандашом или маркером места, где будут болты.
  • Сверлом соответствующего диаметра делаем отверстия в плитке и стене под размер дюбеля.
  • В плитке делаем надрез, куда пропустим провод электропитания.
  • Вставляем дюбеля.
  • Протягиваем через специальное отверстие на корпусе вентилятора электрические провода (если отверстия нет, его сверлят).
  • Устанавливаем на место, закручиваем болты.
  • Подключаем провода.
  • Проверяем работоспособность и устанавливаем решетку.

Правила эксплуатации вытяжной системы

Чтобы оборудование служило как можно дольше нужно регулярно проводить профилактические работы. Ведь на лопастях вентилятора со временем скапливается пыль и грязь. Это не позволяет прибору работать на максимуме своих возможностей и обеспечивать достойный воздухообмен. Более того, если своевременно не проводить очистку, то устройство может выйти из строя.

Профилактические работы включают в себя регулярный осмотр вентиляционной системы на предмет засора и мытье лопастей вентилятора. Такой подход позволит даже в современном доме, отличающемся высокой герметичностью, всегда дышать свежим и чистым воздухом.

Монтаж вентилятора своими руками

Непосредственно перед установкой прибора необходимо завершить подготовительные работы: оборудовать или прочистить вентиляционный канал, провести питание. Следующим ключевым моментом будет знакомство с инструкцией.

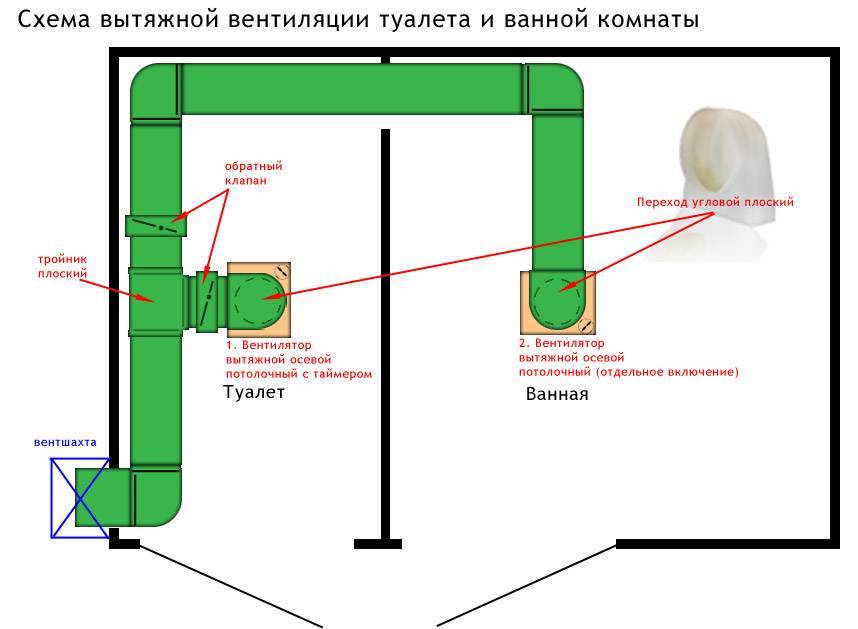

Схема устройства вентиляционной системы

Прибор устанавливают в такой последовательности:

  1. Снимают лицевую крышку.
  2. Отмечают места примыкания к стене и сверлят отверстия под шурупы. Также вентиляторы можно крепить на жидкие гвозди, полимерный клей, силикон.
  3. Прибор устанавливают таким образом, чтобы его рабочая часть полностью утопилась в канале.
  4. Фиксируют на поверхности стены или потолка.
  5. Подключают к питанию. Стандартная схема подключения модели с таймером и датчиком выглядит так: N на ноль, L на фазу, Ls на фазу, которая приходит на лампочку после выключателя.
  6. Крепят лицевую крышку, которая защелкивается или прикручивается саморезами.
  7. Последний этап – проверка, правильно ли работает вентиляция.

В целом организовать принудительную вентиляцию на основе естественной совсем несложно. Более трудоемким станет оборудование вентиляции с нуля, но даже ее вполне можно сделать самостоятельно.

Какой должна быть хорошая вентиляция?

В строительных справочниках четко указаны нормы, которых необходимо придерживаться для эффективного вентилирования санитарных помещений с повышенной влажностью.

Система должна обеспечивать приток свежего воздуха для ванной комнаты или туалета со скоростью 25 куб. м/час, а для совмещенного узла в два раза выше – 50 куб. м/час. Эти нормы – минимальные.

Иногда специалисты рекомендуют удалять воздух из санузла со скоростью около 150 куб. м/час.

В зависимости от особенностей воздухообмена различают естественную и принудительную вентиляцию. В первом случае воздухообмен происходит за счет разницы давления воздуха снаружи и внутри помещения.

Воздушные потоки проникают через окна, двери, специальные проветриватели и т.п. Стоит сразу же отметить, что из-за особенностей устройства ванной комнаты использование естественной вентиляции не всегда позволяет получить желаемый эффект.

Для устройства бесканальной вентиляции в ванной комнате необходимо проделать проем, который соединит домовой вентиляционный канал с помещением санузла

При принудительном или искусственном вентилировании помещения используются специальные вентиляторы, которые обеспечивают достаточную интенсивность воздухообмена.

Чаще всего вентилятор содействует перемещению воздуха из помещения на улицу, при этом свежие воздушные массы поступают в санузел из жилых помещений.

Иногда небольшой вентилятор ставят в туалете даже при хорошей естественной вентиляции, чтобы ускорить очистку воздуха от неприятных запахов.

Если же естественным образом организовать достаточно интенсивный воздухообмен не удается, принудительное вентилирование осуществляется в обязательном порядке.

В зависимости от назначения различают:

  • вытяжную;
  • приточную;
  • смешанную вентиляцию.

Вытяжной принцип уже немного описан выше: воздух удаляется через вентиляционный канал, а новый поступает извне. Приточное вентилирование организовано иначе: воздух нагнетается снаружи и вытесняется через канал.

При использовании смешанной вентиляции регулируется и приток воздуха, и его удаление.

Красивая декоративная решетка для вытяжки в ванной комнате не только скроет конструкцию, но и может стать эффектной деталью стильного интерьера

Специалисты также различают канальную и бесканальную вентиляцию, которая характеризуется наличием или отсутствием вентиляционного канала.

По возможности следует избегать создания специальных каналов. Обычно в стене делают проем, выходящий в общий вентканал многоэтажного дома, и устанавливают в нем вентилятор.

В раздельном санузле, если выход к вентканалу есть только в одном помещении, еще один вентилятор устанавливают в проеме стены между ванной комнатой и туалетом.

Подведение отдельного вентиляционного канала имеет смысл в местах, нуждающихся в интенсивном удалении загрязненного или насыщенного влагой воздуха.

Выбираем вентилятор для вытяжки

Хотите знать, как правильно сделать вентиляцию? Подбирайте модель электрического вентилятора с учетом характеристик и функций, указанных ниже.

Производительность вентилятора

Для расчета воспользуемся такой величиной как кратность воздухообмена. Для санузла (туалета и ванной) этот показатель лежит в пределах 6…8 и означает, сколько раз за 1 час должен обновляться воздух в помещении. Пример. Площадь ванной — 9 м², высота — 2,5 м.

Вычисляем объем помещения: V = 9 м² х 2,5 м = 16,8 м³

Производительность: Vвент = 16,8 м³ х (6…8) = 100…135 м³/ч

По расчету мощность вашего вентилятора должна быть не меньше 100…135 м³/ч. Но, этот расчет не подходит для вентиляционных систем с эффектом обратной тягой. Для того чтобы «продавить» сопротивление канала потребуется более мощный кулер. Насколько более мощный? Рекомендуем увеличить расчетную производительность вентилятора на 30% Vвент. Это должно компенсировать аэродинамическое сопротивление канала на отрезке «квартира — вход в шахту».

Присоединительный размер. Перед тем как идти в магазин, снимите размеры с вентиляционного канала. Чаще всего встречаются сечения: 130х130 мм или Ø 100, 125, 150 мм.
Потребляемая электрическая мощность. Лежит в пределах 50…200 Вт, зависит от скорости вращения лопастей. Многие отдают предпочтение электровентиляторам с несколькими скоростными режимами.
Тип двигателя. Для ванной и туалета оптимальны вентиляторы с низковольтным (12-24В) асинхронным двигателем. Они характеризуются низким уровнем шума, безопасны в эксплуатации и довольно надежны.
По конструктивному исполнению различают: осевые и центробежные вентиляторы. Осевые просты в установке, но имеют сравнительно невысокую производительность. При высоких аэродинамических сопротивлениях и разветвленной системе вентиляции целесообразно ставить центробежные или канальные вентиляторы.
Степень защиты корпуса

Обратите внимание, как расположено отверстие вентканала относительно ванной (душевой кабинки). Если установка вентилятора в ванной комнате будет производиться непосредственно над ванной или в зоне душевой кабинки, то степень защиты его корпуса должна быть не ниже IP25.
Опции

⇒ Обратный клапан. Бывают трех видов: управляемые, на пружине и пассивные. В быту чаще всего используются самозахлопывающиеся, на пружине. Как только кулер прекращает свою работу, управляющий механизм перекрывает сечение заслонкой. При наличии в вентиляции обратной тяги рекомендуем покупать вентиляторы со встроенным обратным клапаном. ⇒ Таймер. Устройство для подачи воздуха включается одновременно с освещением, выключается автоматически, с задержкой. Время задержки выставляется на таймере. ⇒ Датчик влажности или гидростат. Для тех, чья цель установка вытяжки в ванной, эта опция будет полезной. Датчик включает вентилятор, если уровень влажности в санузле превышает заданный (рекомендуемый диапазон 45…70%).

⇒ Датчик движения. Если вентиляторы с датчиками влажности ставят чаще всего в ванную комнату, то для туалета выбирают оборудование со встроенным датчиком движения. Между собой они различаются зоной действия и углом обзора. После того как датчик обнаруживает движение он включает вентилятор. Время работы выставляется по таймеру.

В отдельной статье мы подробно рассмотрели как выбрать вентилятор для ванной.
