Ворота из профнастила своими руками: фото и видео

Монтаж каркаса распашных ворот

При возведении распашных ворот из профнастила своими руками прежде всего определяются с шириной створки. Этот показатель зависит от габаритов используемого домочадцами автотранспорта.

Чертеж с размерами каркаса распашных ворот

Для устройства каркаса берут трубы круглого или прямоугольного сечения с толщиной стенки не менее 2 мм. Для каждой створки понадобятся 4 основных стойки (2 вертикальных и 2 горизонтальных) и 2-4 поперечины (укоса). Последние выступают в качестве усиливающих элементов каркаса. Для основных стоек потребуются трубы сечением не менее 50 мм. Укосины могут иметь меньший диаметр.
Элементы каркаса соединяют между собой с помощью сварки. Для того чтобы углы створок соответствовали требуемым 90°, рекомендуется подготовить специальный шаблон, состоящий из двух деревянных брусков, соединенных между собой под прямым углом.
После нарезки металлические трубы покрывают составом, препятствующим образованию коррозии, после чего элементы каркаса укладывают на ровную горизонтальную поверхность и проверяют правильность углов с помощью приготовленного шаблона.
Расположенные рядом трубы сначала лишь прихватывают сваркой, стараясь выдержать требуемые для монтажа конструкции прямые углы. После этого трубы приваривают друг к другу, не опасаясь случайно сдвинуть элементы каркаса. После сварки труб, образующих периметр створки, приступают к монтажу укосин. Эти детали располагают по диагонали. Между основной поперечиной и периметром каркаса можно установить дополнительные усиливающие элементы. Они требуются в том случае, если ширина створки превышает 2,5 м.
Для монтажа распашных ворот из профнастила своими руками потребуются металлические петли. Есть разные варианты этих элементов конструкции. Можно выбрать такие петли, чтобы створки открывались только внутрь (во двор) или наружу (на улицу). Но есть и такие, которые позволяют распахнуть створку в любую сторону. Если для устройства ворот и калитки выбраны именно они, потребуется установить специальный ограничитель.

Принципиальной разницы в устройстве створок для разных типов ворот нет. Для распашной, откатной или подъемной конструкции неизбежно потребуется сделать металлический каркас и качественную обшивку. Во время работы необходимо регулярно проверять правильность монтажа ворот с помощью строительного пузырькового уровня. Для более точных замеров рекомендуется использовать инструмент длиной не менее 1 м.

Подготовка к работе

Сначала следует оценить, в чем достоинства и недостатки крепления забора и калитки без сварки. К плюсам относятся:

доступная цена;
отсутствие вероятности ржавчины;
быстрый и простой монтаж;
эстетичный вид;
отсутствие необходимости формирования даже самого простого ленточного фундамента, опор, тщательно забетонированных в ямах, вполне достаточно;
большой выбор оттенков;
выбор фактур, форм, можно выбрать полотна, имитирующие древесину, кирпичную кладку и т.п.;
возможность при желании сделать изделие, украшенное ковкой;
забор тщательно скроет личную жизнь хозяев от посторонних глаз.

Из недостатков основными являются такие:

требования герметичности обработки швов;
наружный слой плохо воспринимает механические воздействия, при повреждении начинает прогрессировать коррозия.

Разметка территории

Для начала требуется измерить общую протяженность забора. Это упрощает планирование и расчет материалов. Проще всего сделать это так:

По углам на участке ставятся колышки. Но не всегда граница точная ровная, без изломов. Значит, понадобится вбивать колышки в места поворота

Для начала рекомендуется сделать сверку с планом местности, чтобы в будущем не возникало конфликтных ситуаций с соседями, случаев нарушения законодательства.
Натянуть веревку между колышками, размещая ее на 10-20 см от земли, уделяя внимание силе натяжения. После завершения манипуляций рулеткой измеряется длина бечевки – это и есть длина будущего ограждения.

Подбор профнастила

Для подбора профнастила требуется смотреть сначала на ландшафт, рельеф, климат. Когда забор небольшой высоты, расположен в местности с несильным ветром, то достаточно материала с маркировкой С-8, С-10. Но при высоком заборе в местности с частыми порывами ветра, например, на открытом пространстве, требуются листы С-14, С-15, С-18. Когда нужна повышенная прочность, лучше отдавать предпочтение С-20 или С-21.

Выбор покрытия на профлисты

Профнастил является сложной конструкцией с множеством слоев. Каждый играет важную роль. Максимального эффекта удается достичь при комплексе – применение качественного листа и высококачественного настила. Если одна из составляющих окажется плохого качества – результат окажется плохим в любом случае.

Основные разновидности покрытий такие:

Алюцинк – покрытие на химической основе, смесь цинка с алюминием, имеет презентабельный вид, чаще используется для промышленных оград. Сверху алюцинк красят масляными, акриловыми красками по металлу.

Алюцинк

Цинк – это самый ненадежный и доступный по стоимости лист, изготавливается из оцинкованной стали. Он редко применяется для приусадебных территорий, парковых зон. Его активно используют для промышленных предприятий, складов. Листы отличаются недостаточно презентабельным видом, зато они очень прочные, долговечные.
Полиэстер – лучше всего такой профнастил подойдет для загородного участка, дачи. Он хорошо переносит атмосферные осадки, воздействие химикатами, растворителями. Брызги, пятна хорошо смываются дождем, под напором воды. Глянец смотрится опрятно, чисто.
Пурал, пластизол – более устойчивый лист к условиям окружающей среды, стоит дороже остальных. Обычно его применяют для элитного строительства. Поверхность будет смотреться новой в течение всего период эксплуатации, несколько десятилетий.

Установка забора из профнастила своими руками.

(Как безопасно закрепить профнастил на металлическом заборе? Разберём это на примере конкретной модели.)

Под “безопасным” закреплением, в данном случае, я подразумеваю то, что границы профнастила на данном варианте забора не торчат. Это достигается следующим способом:

Каркас забора состоит не из профильных труб квадратного сечения, а из металлических труб специальной формы (с вырезанным пазом). У столбов таких паза два, с обеих сторон.

Давайте рассмотрим процесс создания такого забора немного подробнее:

Сначала, столбы устанавливаются как обычно, по уже описанным выше технологиям.
Потом между ними вводится узкая труба с одним вырезанным пазом, это будет нижняя грань рамы забора.
Затем, между столбами в пазы вставляются профлисты (причём, более плотные, нежели обычно).
Ну и в конечном итоге, сверху профлист накрывается еще одной горизонтальной узкой трубой.

Таким образом, профлист заключается в металлическую раму, в результате чего никакие острые грани его не вылезают наружу, а для сборки забора отпадает необходимость использовать шурупы.

По такому же принципу можно сделать не только забор, но и сами ворота.

Пошаговые фото изготовления:

(для просмотра, просто кликните по любому фото)

Источник идеи и фотографий, видео мастер-класс: https://www.youtube.com/watch?v=wu537rNVH98Оригинальное название: 120326 METAL FENCE QT LAN forWebАвтор видео: MetalcraftRoofing

Пошаговая инструкция

Для изготовления каркасов створок ворот уголок разрезают болгаркой на отрезки, согласно чертежу.
Чтобы правильно сварить уголки, готовят кондуктор. На ровной площадке с помощью лазерного прибора делают разметку углов будущего каркаса.
В точках вершин каркаса вбивают уголки (реперы). Отрезки каркаса выкладывают в виде прямоугольника, упирая в углы реперов.
Лазером корректируют горизонтальность положения элементов каркаса.
Сваривают уголки в единую конструкцию.
Уголки покрывают суриком.
Каркас красят эмалью для наружных работ.
Профнастил подгоняют по размерам проёма каркаса.
Профлист просверливают вместе с уголком каркаса.
В отверстия с помощью дрели с гаечной головкой ввинчивают саморезы.
Укладывают поперечную планку и раскосы, и тоже крепят к профнастилу саморезами.
Таким же образом собирают 2-ю створку.
К закладным опорных столбов приваривают нижние части петель.
Верхние элементы петель приваривают к боковым внешним сторонам каркасов.
Петли заполняют смазкой.
Створки навешивают на петли столбов.
Крепят задвижку с замковыми петлями.
Устанавливают вертикальные стопоры.

Данная инструкция – не догма. Хозяин дома может выполнить каркас по-другому и закрепить профнастил заклёпками

Важно контролировать вертикальность установки петель в одной плоскости, иначе можно получить перекосы полотен створок в вертикальной плоскости, что приведёт к нарушению линии совпадения поворотных элементов между собой

Делаем фундамент

Первый шаг. Отмечаем места для установки вертикальных опор. Всего таких стоек будет 3: одна для крепления калитки и пара для монтажа створок.

Второй шаг. Выкапываем ямы диаметром порядка 20-25 см (в зависимости от размеров выбранных стоек, об этом далее) для установки опор. Глубину ям рассчитываем так, чтобы она составляла примерно 30-35% от высоты надземной части опор. Учитываем, что высота полотна ворот обычно делается на 50 см меньше высоты опор.

Благодаря такому запасу будет обеспечен необходимый 20-30-сантиметровый промежуток между землей и нижним краем створок, а остальной запас по желанию владельца можно будет использовать для монтажа различных декоративных элементов вверху конструкции.

Третий шаг. Засыпаем дно каждого углубления 10-15-сантиметровым слоем щебенки. Тщательно утрамбовываем подушку.

Четвертый шаг. Готовим раствор для заливки опор. Берем часть цемента М400, пару частей песка и 4 части мелкой щебенки. Смешиваем сухие ингредиенты, постепенно добавляя к ним воду до получения смеси вязкой консистенции.

Пятый шаг. Вставляем в ямы опорные стойки. Их можно делать из разных материалов, а именно:

бруса сечением 15х15 см;
круглого бревна диаметром от 20 см;
швеллерной балки со стенками толщиной не менее 1,5 см;
профильной трубы сечением 8х10 см со стенками не тоньше 7 мм.

Вставляем в ямы опорные стойкиСтолб устанавливается в яму, его вертикальное положение достигается с помощью уровня

Опоры выставляем строго вертикально и заливаем раствором до верха ям. В случае использования деревянных стоек предварительно обрабатываем их заглубляемые части антисептиком и оборачиваем рубероидом либо просмаливаем.

Чтобы металлические опоры были более устойчивыми, мы можем предварительно прикрепить сваркой к их нижним концам по 3-4 горизонтальные планки из стальной арматуры, металлического уголка либо труб.

Даем бетону схватиться. На это ему нужно минимум 2-3 суток. По ГОСТу же бетон набирает прочность в среднем в течение месяца.

Пока бетон сохнет, займемся изготовлением каркаса.

Привариваем к столбам для ворот поперечные трубы забораПривариваем к столбам для ворот поперечные трубы забораПривариваем к столбам для ворот поперечные трубы забора

Основы самостоятельного изготовления

Рассмотрим этапы изготовления на примере распашных конструкций со встроенной или отдельно стоящей калиткой.

Материалы и инструменты

Для каркаса потребуется жесткий профиль 20*20 мм, металлопрофиль с круглым сечением (60*30 мм), для обшивки – металл, профнастил или дерево. Также потребуются петли и задвижка, грунтовка и краска. Из инструментов – сварочный аппарат, болгарка, шлифовальный круг и шуруповерт.

Каркас

Чертеж каркаса с размерами

Перед изготовлением самого каркаса, металлические трубы очищают шлифмашиной от коррозии и неровностей. Обезжиривают растворителем и наносят грунтовку. Из, заранее подготовленных по размерам деталей, варят раму.

Если ворота и калитка разделены, потребуется сделать 3 каркаса из металлопрофиля 60*30 мм: 2 – для створок, 1 – для калитки. Каркас может быть квадратным или прямоугольным. Это зависит от форм створок.

Следом, по периметру к внутренней стороне рамы, варится каркас из профиля 20*20 мм. Для укрепления конструкции из этого же профиля приваривают диагональные раскосы.

Для створки со встроенной калиткой варят квадратную или прямоугольную раму с двумя внутренними стойками на ширину калитки. Расположение калитки может быть как сбоку, так и посередине. Отдельно сваривают раму калитки и крепят петлями на одну из стоек. При необходимости зачищают места сварки и грунтуют.

Обшивка

Обшивка готовой конструкции профнастилом

Для обшивки ворот деревом используют штакетник, доску или рейки. Любой из вариантов крепится саморезами. Располагать дерево можно вертикально с зазорами или без, или диагонально с просветом.

Если обшивка металлическая, лучше выбирать оцинкованные листы или профнастил с ПВХ-покрытием.

Крепят их к каркасу саморезами или специальными заклепками. Они также должны быть оцинкованы или прокрашены.

Откатные ворота из профнастила: инструкция по изготовлению с фото процесса

Подобные конструкции пользуются особой популярностью из-за возможности экономии внутреннего пространства небольших дворов. Предлагаем разобраться с тонкостями монтажа откатных ворот из профнастила, познакомившись с фото, подробно описывающими процесс монтажа.

Чертежи и схемы

Приступая к разработке схемы откатных ворот для частного дома из профнастила, стоит внимательно рассмотреть фото готовых конструкций и изучить их отличительные особенности. Это позволит лучше разобраться в особенностях и приобрести необходимые узлы. Такая система включает:

несущую платформу;
уловители;
несущие тележки;
накатной ролик;
плату, предотвращающую раскачивание створки в момент движения;
систему автоматики, если ворота решено сделать автоматическими.

Инструкция по изготовлению

Монтажные работы начинаются с установки опорных столбов. Процесс аналогичен описанному для распашной системы. Глубина подготавливаемых ям в этом случае должна быть около метра.

Для его формирования потребуется швеллер шириной 14–22 см и арматура с поперечными размерами 15 мм. Работы выполняются в следующей последовательности:

из арматуры и швеллера изготавливаются армирующие элементы. Для этого пруты режутся на части и привариваются к полке швеллера;
выкапывается траншея, на дне которой формируется подушка из песка толщиной 15 см;
устанавливаются «банкетки» из арматуры;
готовится раствор бетона и заливается в подготовленную траншею. Даётся время для его полного застывания.

Изготовление каркаса производится в следующей последовательности:

трубы отрезаются в размер согласно чертежу;
места соединение очищаются, обезжириваются, грунтуются и окрашиваются;
варится внешний каркас;
приваривается обрешётка, к которой будет крепиться профлист;
крепится отделочный материал.

Сборка конструкции осуществляется в следующей последовательности:

на ролики устанавливаем раму. Прихватываем её с помощью сварки, предварительно обеспечив требуемое пространственное положение. Выверив положение всех элементов, окончательно их привариваем;
привариваем уловители, концевой ролик;
контролируем положение накатного ролика. Он должен находить на уловитель;
проверяем геометрию каркаса;
обшиваем раму профнастилом.

Более детально с процессом сборки откатных ворот можно познакомиться в следующем видео:

Watch this video on YouTube

Изучаем конструкцию ворот

Мы будем делать самые простые ворота из двух створок. Освоив технологию, вы сможете сооружать и более сложные конструкции: раздвижные, подъемные и т.д.

Створки ворот могут распахиваться внутрь и наружу. В этом моменте ориентируйтесь на особенности участка и свои предпочтения. Самый популярный вариант – наружное распахивание.

Конструкция состоит из опорных стоек, рамы и обшивки. Для сборки опор и каркаса обычно применяются трубы и профили. Диаметр труб и размеры профилей подбираются индивидуально с учетом габаритов и веса будущих ворот. Основная нагрузка будет приходиться на внешние элементы каркаса. Для изготовления же внутренних частей можно использовать профиль меньшего размера. Обшивка выполняется профилированными листами.

Красивые идеи ворот и заборов из профнастила (354 фото)

(для дома, гаража и дачи)

Ворота из профнастила с калиткой: лучшие фото идеи

В этой галерее собраные лучшие варианты металических ворот, содержащих в своей конструкции калитку (с элементами ковки, распашные, откатные и складывающие), которые можно сделать самостоятельно.

Распашные ворота из профнастила. Коллекция из 47 фото

Посмотрите на нашу подборку самых красивых и необычных металличсеких распашных ворот из профлиста. Многие модели могут быть использованы как для гаража, дачи, так и для собственного дома. Причем большинство из ниже представленных вариантов вы можете сделать своими руками.

Откатные ворота из профнастила фото

Итак, ниже представлены 47 фото заборов и сдвижных ворот из профнастила, которые так же возможно сделать своими руками.

Ворота подъемные из профлиста

Данная подборка из 45 фото содержит интереснейшие варианты подъемных ворот из профнастила для гаража и для забора на даче. Как видите, на фото ниже есть самодельные модели, которые полностью сделаны руками домашних мастеров, что заслуживает уважения, поскольку подъёмные ворота являются самой сложной конструкцией, в которой очень важна точность расчетов и точность изготовления направляющих деталей.

Распашные ворота из профнастила с НУЛЯ!!!

(фотографии, инструкция, видео мастер-класс)

Несомненно, самым распространённым типом ворот являются распашные ворота. Так как же сделать распашные ворота из профнастила своими руками? Если вас интересует ответ на этот вопрос, то вы попали по адресу.

Рассмотрим процесс создания распашных ворот своими руками из профнастила и профильной трубы на конкретном примере.

В данном случае, автор видео мастер-класса начинает создание ограждения вместе с воротами полностью с нуля, но мы с вами, пока что, будем считать, что забор у нас создан, и столбы уже стоят, готовые к установке ворот. Про создание же самого забора я расскажу вам в данной статье позже, наберитесь терпения.

Самый популярный вопрос: «А с чего начать?». Конечно же, с выбора материала. В нашем случае, подходящий материал уже известен: стандартный профнастил и профильная труба с площадью поперечного сечения 20х40 миллиметров.

После того, как материал определён, необходимо снять мерки (длину и ширину) с проёма для ворот. Затем, для наглядности, я советую изобразить простенькую схему будущих ворот с намеченными на ней размерами.

По данной схеме будет гораздо проще создавать ворота своими руками.

Профнастил и профильная труба нарезается по нужным размерам. После чего, из профтрубы создаётся металлический каркас ворот, который с лицевой стороны обшивается заготовленным профнастилом.

Этапы создания таких ворот вы можете увидеть на следующих пошаговых фотографиях:

Источник идеи и фотографий, видео мастер-класс: https://www.youtube.com/watch?v=itZiYOuXhdsОригинальное название: Забор, ворота и калитка из профнастила своими рукамиАвтор видео: AlekseyStopchik

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

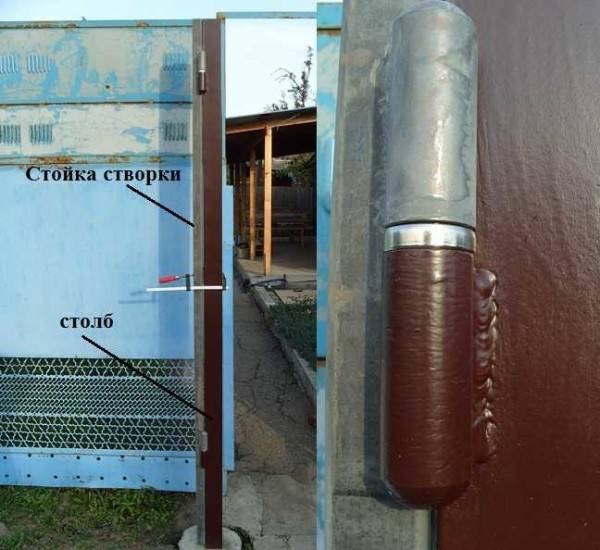

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Ворота из профнастила: виды конструкций

Ворота из профнастила бывают разной конструкции: распашные, подъемные, откатные и другие. Первые являются самыми простыми и надежными. Поэтому в основном их выбирают при обустройстве ворот для приусадебных и дачных территорий. Они включают в себя две части, которые открываются в разные стороны.

Это достаточно удобно для небольших площадей, так как необходимо минимум пространства для открывания. Кроме этого, нагрузка на опорные столбы несущественная. Это благоприятно влияет на внешний вид конструкции. В процессе эксплуатации они могут деформироваться или перекоситься, а из-за небольшого веса листа вероятность этого сводится к минимуму. Также это благоприятно влияет на состояние петлей, на которых фиксируются листы. Они намного меньше изнашиваются, а створки открываются легко без дополнительных усилий.

Еще один вид ворот – это откатные. Их конструкция значительно отличается от предыдущих. Они состоят из одной сплошной секции. Чтобы открыть забор, необходимо ее отодвинуть параллельно всему сооружению. Откатные ворота имеют массу свои достоинств. Например, они могут легко автоматизироваться, при снегопаде для их открытия потребуется минимум усилий, при открытии не требуют дополнительной свободной территории, как перед воротами, так и за ними.

Минусом таких ворот называют тяжелый процесс монтажа. Своими руками его выполнить достаточно сложно, так как необходимо выполнить ряд дополнительных мероприятий. Первое – провести расчеты массы противовеса. Это позволит воротам открываться легко, а в процессе эксплуатации не перекоситься. Второе – для конструкции необходим прочный фундамент, который станет его опорой. Его необходимо заливать перед тем, как возводить сооружение. Третье – процесс сваривания таких ворот достаточно трудоемкий и требует специального оборудования. А если еще сделать их автоматизированными, то точно в данном вопросе поможет только профессионал.

Еще одни ворота из профнастила – это сдвижные. Они очень схожи, как на откатные, так и на распашные. Построены таким образом, включают в себя две створки, но они раздвигаются вдоль самих ворот. Такая конструкция соединила в себе положительные стороны двух предыдущих типов, однако также имеет и свои недостатки.

Прежде чем их устанавливать, необходимо рассчитать противовес

При этом важно не допустить ошибки. В противном случае не избежать перекосов и износа деталей конструкции: роликов, направляющих

Помимо этого, для такого забора необходим не один, а два фундамента. Они должны быть максимально прочными и надежными, чтобы выдержать ворота. Еще одним сложным моментом в обустройстве сдвижной конструкции является калитка. Поэтому и такие ворота своими руками сделать непросто.

Если вы решили обустроить забор своими руками, то необходимо правильно выбрать их вид. Это делается исходя из своих сил и возможностей. Как показывает практика, лучше остановиться на распашных воротах из профнастила.

Материалы

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.

Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм

Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно

Материал для ворот берут тот же, что и для забора из профлиста, крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Монтаж опор для ворот

Если земельный участок уже ограждён забором из металлических опорных столбов и калиткой, то петли для створок можно зафиксировать сваркой непосредственно на них. В случае с необходимостью монтажа отдельных опор следует выполнить ряд несложных действий.

Металлические опоры обрабатываются грунтовкой и вскрываются краской.
В соответствии с шириной ворот из профнастила вырываются две ямы 1,5 м глубины.
На дне ямы обустраивается подушка из щебёнки и песка.
Подготовленные опоры устанавливаются в ямы и фиксируются арматурой.
Опоры выравниваются по отвесу и заливаются бетоном.

Установка петель выполняется только после того, как бетон полностью затвердеет.

Ворота из профнастила своими руками – фото и идеи

Механизм открытия створок не ограничивается распашными и может быть разным. Предлагаем несколько альтернативных вариантов, отличающихся сложностью и габаритами.

Ворота с калиткой

Прорежь калитку посреди целой створки – тогда ее не нужно укреплять и она сама усилит каркас. Если нужно сместить калитку в сторону, смещай ее к опоре, но не ко внутреннему краю. А если не хочешь резать – сделай ее отдельной зауженной створкой, а вторую расширенную укрепи ребрами жесткости.

Подъемно-поворотные ворота

Такие створки часто используются в гаражах, потому что они не ограничивают заезд. Ворота проворачиваются горизонтально и поднимаются, но нужна дорогостоящая автоматика

Важно максимально облегчить вес створки, так что бери профнастил потоньше и без дополнительного утепления

Откатные ворота из профнастила

Главный плюс конструкции – компактность, сравнительно с распашными створками, занимающими место. Для открытия направляющие откатываются в сторону. Учти, что роликовые опоры при регулярном использовании изнашиваются, так что со временем их придется менять.

Откатные ворота с верхним подвесом

Зачастую направляющие идут снизу, но тут они смещены наверх. Из-за этого высота створок ограничена. Но зато нагрузка на автоматику ниже и привод прослужит дольше. Зимой, когда все вокруг заметено снегом, это едва ли не лучший вариант из всех.

Раздвижные ворота из профнастила

В стороны уезжают сразу две независимые створки, так что проем получается намного шире. Это сложная конструкция, но она оптимальна для широких ворот. Поэтому для загородного дома такой вариант не самый практичный, а вот для небольшого предприятия – уже вполне оправдан.

Виды конструкций, способы открытия

Перед строительством стоит учесть, что ворота бывают:

Одностворчатые. Используются редко, поскольку требуют много места для открытия. Их минус ‒ большая парусность. Этого можно избежать, если установить усиливающие детали к каркасу. Но в этом случае возрастает нагрузка на петли и появляется риск деформации створки. Этот способ подходит для небольших по ширине ворот, а лучше – калитки.
Двухстворчатые. Конструкция с двумя дверьми. Бывают одинаковыми по ширине или разными. Обладают устойчивостью к порывам ветра. Наиболее популярный вариант. Стоят они дороже предыдущего типа из-за большего количества петель, фурнитуры.

Открываться ворота могут:

Механически. Работа контролируется вручную с помощью ключа, засова. Не зависят от подачи электроэнергии. Недорогой, легкий монтаж. Часто хозяева собирают такие ворота сами. Но по времени процесс открытия и закрытия занимает много времени.
Автоматически. Ворота с дистанционным управлением можно открыть, не выходя из машины или дома. Удобный способ контроля за работой гаражных, входных створок. Требуют наличия бесперебойного источника электроэнергии. Часто дополняются домофоном, системой видеонаблюдения.

Принцип работы автоматики разберем ниже в отдельном разделе статьи.

Рекомендуем к прочтению:

Как изготовить ворота своими руками
Красивые кованые ворота

Определение размеров ворот

Принятая ширина распашных конструкций зависит от габаритных размеров автомобиля, который будет через них проезжать. К этому размеру необходимо прибавить 1200-1500 мм, чтобы упростить возможность въезда с поворотом со стороны улицы, или 800-900 мм, если перед воротами есть прямой подъездной участок дороги.

Кроме этого нужно учитывать ширину профилированного листа, что позволит сократить количество обрезков и металлических отходов при изготовлении ворот до минимума.

Габаритные размеры большинства моделей легковых автомобилей не превышают 2000 мм, в среднем это 1700-1900 мм. На основании этого можно сказать, что оптимальная ширина распашных ворот находится в пределах 4000-4500 мм с учетом габаритных размеров опорных столбов. Удобная для прохода людей ширина калитки обычно принимается равной 1200 мм.

Высота распашных ворот зависит от длины профилированного листа, которая в стандартном исполнении равна 2000 мм. При добавлении к этой величине зазора между створками и землей получаем высоту в пределах 2150-2250 мм. Приподнятое положение над поверхностью земли необходимо для возможности открытия при наличии наледи или снега зимой.

Чертеж ворот из профнастила.

Это интересно: Деревянные ворота: разбираем обстоятельно

Определение размеров

Проводится с учетом таких параметров:

Ширина проема рассчитывается по размерам автомобиля с боковыми зеркалами и добавляется один запасной метр.
Не нужно забывать и про габариты опор. При установке рядом стоящей калитки столбов будет 3.
Потребуется оставить небольшие зазоры между опорами и рамкой. Нужно учесть и размер фурнитуры.
Высота ворот подбирается под параметры профнастила, чтобы не добавлять куски. При стандартной длине листа в 2 м высота ворот с отступом от грунта составляет 2,2‒ 2,5 м.
Зазор от грунта до створок нужно делать не меньше 15 см, чтобы зимой при обледенении дороги сооружение работало без проблем. Если хозяева боятся проникновения на участок чужих животных, то на время лета крепят съемную планку.
Рекомендуемая ширина проема под ворота ‒ от 4,5 до 5 м, под калитку ‒ 1,2 м.

Ворота из профлиста своими руками: фотоотчет + видео
