Ворота откатные гаражные

Устройство бетонного фундамента

Фундамент является очень важным элементом всей конструкции. Чем он прочнее и надежнее, тем дольше будут служить ворота.

В ходе работы понадобиться:

швеллер сечением 20 сантиметров;
арматура сечением 12-16 сантиметров.

Арматура нарезается прутками длиной 1-1,2 метра и приваривается к швеллеру с двух сторон в районе его полок.

Далее следует вырыть яму под фундамент шириной не менее 50% от проема ворот, но не менее 40 сантиметров, и глубиной 1,3-1,5 метра. В яму кладется швеллер полками вниз, после чего она заливается бетонным раствором. На данном этапе фундамент уже готов. Как видим, ничего сложного в процессе нет.

И итоге получается ровная площадка, куда в последствии закрепят роликовые каретки для откатных ворот.

Как видим, установить откатные ворота своими руками дело не очень простое, требующее определённых профессиональных навыков и физической подготовки. Именно поэтому достаточно часто хозяева участков доверяют это профессиональным строителям.

Но если вы выбрали именно такой тип конструкции, вы сделали правильный выбор, данные изделия надежны, долговечны и экономят много пространства.

Порядок монтажа сдвижных ворот

Установка сдвижных ворот

Откатные ворота могут быть трех видов:

На роликах.
Навесные.
На рельсах.

От выбранного вида зависит и установка их в проеме. На фото представлена примерная схема установки ворот.

Схема монтажа сдвижных ворот

При монтаже сдвижных ворот необходимо придерживаться такой последовательности:

На «банкетку» устанавливаются ролики.
Эти элементы заправляются в направляющую ворот.
Установка ворот контролируется по уровню.
К швеллеру привариваются нижние роликовые каретки.
Привариваются вверху концевой и поддерживающий ролики.
К опорным столбам привариваются улавливатели: нижний и верхний.
Монтируется автоматика.

Установив сдвижные ворота в гараже, соблюдая все рекомендации, можно обеспечить им долгую и надежную эксплуатацию. Как это правильно сделать, подскажет видео.

Требования к гаражным воротам

Для того чтобы въездная группа не доставляла хлопот при эксплуатации и не требовала регулярного ремонта, следует соблюсти несколько правил.

Ширина полотна ворот рассчитывается по формуле: П + 200 мм, где П — ширина проема. При этом дополнительные 200 мм необходимы для того, чтобы с каждой стороны перекрыть проем на 100 мм.
Минимальная ширина противовеса составляет около 33% от створки. Оптимальная — 40-45%. При выходе за нижнюю границу возрастает нагрузка на ролики, что ведет к быстрому износу механизма. При превышении рекомендованной ширины растет расход материалов. Как следствие, увеличивается вес и стоимость конструкции.
Поскольку парусность створок откатных ворот достаточно высока, следует учитывать ветровые нагрузки. С одной стороны, обшивка должна быть прочной, чтобы не прогибаться даже в случае сильных порывов ветра. С другой, увеличение веса нежелательно, поскольку это приведет к возрастанию нагрузки на роликовые тележки. Оптимальным решением является профлист, который при достаточной жесткости отличается сравнительно небольшом весом.

Справка: пример расчета ширины. Откатные ворота для гаража должны быть такой ширины, чтобы при проезде через них, с каждой стороны до бокового зеркала оставалось свободное пространство. Минимум — 30 см, а лучше все 50 см. Средняя ширина легковых авто с учетом боковых зеркал составляет 210-220 см. Исходя из этого, рассчитываем ширину створки: 220 см (ширина авто) + 100 см (запас на свободный проезд) + 20 см (дополнительная часть на перекрытие проема). Получаем 340 см. К этому числу прибавляем 40% на длину консольной части: 340 +136 см. Итого общая ширина составит 476 см.

Как подготовить сдвижные ворота к установке в гараже

Для установки ворот необходимо приобрести:

Каретки роликовые.
Поддерживающие верхние ролики.
Ролики накатные.
Профиль направляющий.
Уловители:

нижний;
верхний.

Резиновые заглушки.

Понадобится такой рабочий инструмент:

Аппарат для сварки.
Электрическая дрель.
Болгарка.
Мерительные инструменты.
Ножовка для резки металла.
Шуруповерт.
Набор гаечных ключей.
Перфоратор.

Инструкция монтажа ворот состоит в следующем:

Выполняются замеры проема и расстояние, куда ворота будут сдвигаться. Оно должно быть в 1,5 раза больше самого проема.
Устанавливаются опорные стойки. Их можно изготавливать из:

швеллера;
профильной трубы;
дубового бруса;
бетона;
кирпича.

Для установки стоек:

роется яма 1,2 метра глубиной;
на дно ямы насыпается песок и щебенка, слоем 15 сантиметров и хорошо трамбуется;
ставится стойка, фиксируется камнями или кирпичом и заливается бетоном.

Подготавливается фундамент.

копается котлован длиной равной 50% величины проема ворот; шириной до 45 сантиметров; глубиной примерно 120 сантиметров;
засыпается щебенка и песок;
делается «банкетка». Для этого используется швеллер №20 и железная арматура, диаметром 12 миллиметров. Арматура режется по одному метру и приваривается к полкам швеллера.
устанавливается «банкетка» и заливается бетоном.

https://youtube.com/watch?v=z8I804gMVfU

Изготавливается несущая рама ворот из профильной трубы. Для этого:

труба разрезается по нужным размерам;
все элементы зачищаются болгаркой с металлической щеткой от ржавчины;
детали обезжириваются растворителем, и на их поверхности наносится антикоррозийный грунт;
собирается и сваривается рама;
зачищаются сварные швы;
весь каркас обрабатывается антикоррозийным грунтом.

При этом:

внешний каркас изготавливается из трубы сечением 60х40 миллиметров, можно использовать квадратную трубу со стороной 50 миллиметров;
для внутреннего каркаса берутся прямоугольного сечения труба 20х30 или 30х40 миллиметров;
все элементы каркаса и направляющей собираются в шахматном порядке, чтобы избежать возможную поводку полотна при нагревании.

Выполняется покраска и зашивается полотно ворот.

перед покраской ворот они грунтуются (см. Как покрасить гаражные ворота);
после полного высыхания каркаса его можно окрашивать. Оптимальный и недорогой вариант — использование алкидной эмали. Для получения качественной и красивой поверхности рекомендуется наносить не менее двух слоев краски.

Материал для зашивки полотна выбирается на усмотрение владельца гаража. Полотно фиксируется на внутренние трубы саморезами или заклепками.

Установка своими руками

Для изготовления каркаса необходимы точные длина и ширина проема гаража. Сначала определяют размеры будущих ворот. Также делают чертежи будущей конструкции. Чтобы сделать основу гаражной конструкции, нужен сварочный аппарат.

Схема устройства каркаса

Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.

Далее к наружному уголку приваривают швеллер, который будет частью открывающихся ворот. Сверху он не должен доходить до каркасной рамки на 1 см, а снизу – на 2 см. Справа и слева между уголком и каркасной рамкой должен остаться зазор в 5 мм.

Эскиз распашной рамы

Далее необходимо разрезать верхнюю часть каркасной рамки для того, чтобы дать возможность створкам открываться.

После того как каркас готов, по бокам приваривают разборные петли. Нижнюю часть необходимо соединить наружным уголком, а верхнюю – с каркасной рамкой. Такая конструкция подойдет и для гаража из профнастила.

Металлическим воротам для гаража, сделанным своими руками, необходимо утепление.

В качестве утеплителя используют такие материалы:

Пенопласт набивают на заранее приготовленный каркас из бруса, прикрученный на внутреннюю часть металла. Каркас соединяют с металлической основой саморезами с использованием металлических уголков. Пенопласт крепят жидкими гвоздями непосредственно к обрешетке. Если есть стыки или щели, их необходимо заделать монтажной пеной.

Пеноизол и пенополистирол крепятся по такому же принципу на монтажный профиль. Для начала делается обрешетка из металлического профиля. Каркас выполняют из пристенного профиля, внутренняя обрешетка – из направляющего.

Детальные схемы использования профилей всех видов есть на любом строительном сайте. Затем к обрешетке дюбелями крепится любой из выбранных материалов.

Нежелательно утеплять гаражные ворота минеральной ватой: возможно ее намокание во влажном помещении.

Поверх конструкции из утеплителя необходимо прикрепить облицовочный материал в виде:

деревянной вагонки;
пластиковой вагонки;
ДСП.

По краю дверь обшивают специальным уплотнителем, не давая проникать холодному воздуху с улицы.

При выборе утепляющих материалов не стоит экономить

Важно найти качественные и долговечные стройматериалы, чтобы после зимнего сезона не пришлось все переделывать

Подъемно – поворотные ворота

Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража.

Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька.

Здесь возможно устройство подъемного механизма в двух вариантах:

С помощью пружин,
С использованием противовесов.

Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма.

Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню.

Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые.

Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта.

Достоинства подъемно – поворотных гаражных ворот:

Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
Возможно оснащение автоматической системой открывания.

К недостаткам таких ворот можно отнести:

Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки.
В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.

На что обратить внимание при выборе подъемно-поворотных ворот

Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя.

А во-вторых, приводка деталей и характеристики комплектующих будут не самые лучшие для длительной эксплуатации. Конечно же, наличие автоматической системы открывания существенно удорожает изделие – вот здесь, если есть такая необходимость, в принципе, можно сэкономить, хотя комфорт в использовании от автоматики существенный.

Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции. Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем

Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.

Варианты конструкций гаражных ворот

В зависимости от способа открывания, принципа работы створок ворота бывают нескольких типов.

Распашные

Распашная конструкция хороша следующим:

Монтаж, стройматериалы и фурнитура в разы дешевле, чем у других видов.
Их удобно утеплять, что позволяет сохранять тепло внутри помещения даже зимой.
Такие ворота несложно сделать самому.
Для установки не требуется много пространства.

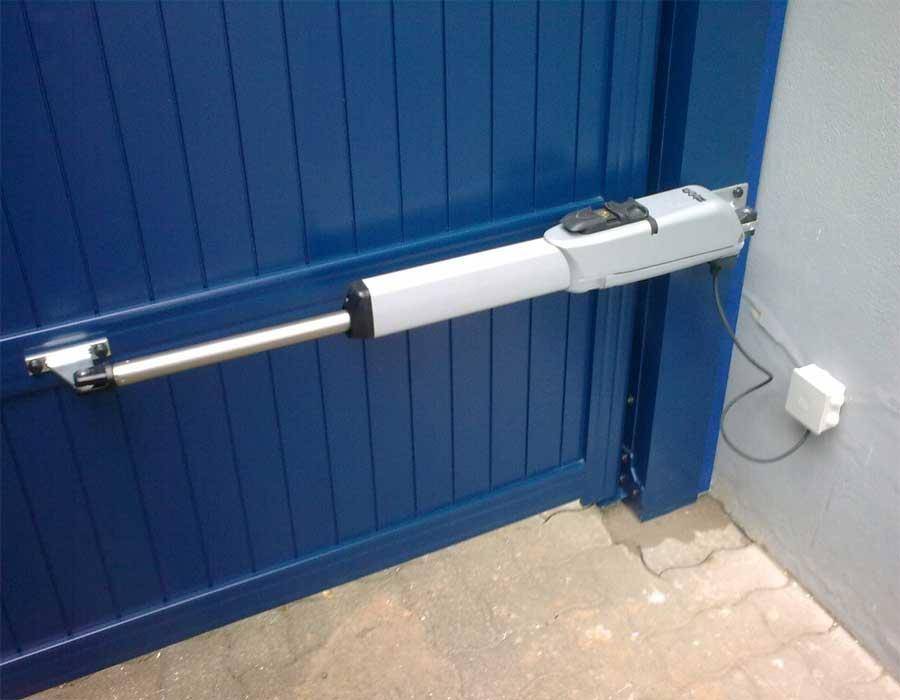

Возможен монтаж электрического двигателя для подключения автоматической системы управления воротами.

Делают одну или две створки. Открывать их можно как наружу, так и внутрь (на выбор хозяина).

Недостатком считается то, что зимой придется расчищать въезд от снега.

Подробную инструкцию по установке распашных ворот из профнастила.

Откидные (подъемно-поворотные)

На вид это цельный щит из профилированного, железного или стального листа, который полностью закрывает дверной проем.

Регулируется работа системой рычагов, электродвигателем и редуктором.

Пользователи отмечают достоинства таких ворот:

надежные;
не занимают свободного пространства;
поддаются теплоизоляции;
автоматизируются.

Но и минусов у подъемной конструкции с поворотным механизмом достаточно.

Не подходят для частой эксплуатации.
Уменьшают высоту проема в среднем от 20 до 30 см.
Важна точность установки, поэтому рисковать делать их самому не стоит.

По этим причинам откидные ворота не столь популярны среди домовладельцев.

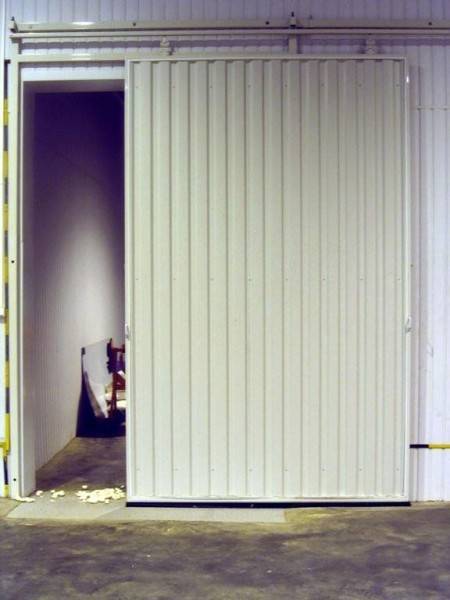

Откатные

Состоят из одной створки. Фиксируются к направляющему верхнему профилю. Работают за счет движения роликов по нижнему рельсу.

При открытии ворота механическим (вручную) путем или с помощью дистанционного управления (автоматика) откатываются по направлению вдоль стены.

Плюсы:

Откатные ворота обладают повышенной взломостойкостью.
Во время работы не занимают свободного места.
Могут быть автоматизированы.
Открытие не зависит от наличия снега на участке.

Минусы:

Существенный недостаток в том, что стена, по которой смещается створка, должна быть больше по ширине, чем сама створка.
При интенсивном использовании отмечается быстрый износ набора роликов.

Раскладные (подъемно-секционные)

Насчитывают несколько горизонтальных секций, соединенных между собой петлями. Подъемный механизм расположен на потолке помещения.

Материал секций – сэндвич-панели.

При открытии створка поднимается вверх по направляющим профилям, расположенным по бокам, и фиксируется в горизонтальном положении на потолке.

Простой конструкцию назвать сложно. ЭТО не самый лучший вариант самодельных ворот. Монтаж рекомендуется заказывать у специалистов.

Из плюсов таких дверей:

автоматизированная система управления;
аккуратный внешний вид;
шумоизоляция;
теплоизоляция;
экономия свободного пространства;
длительный срок службы;
стандартные размеры проема.

Из минусов:

высокая цена материалов, установки;
плохая устойчивость к взлому.

Роллетные (рулонные)

Это полотно из множества пластин, образующих цельную створку. При открытии рольставня сворачивается в рулон, наматываясь на короб (фиксируется внутри или снаружи помещения).

Роллетные ворота подходят только для гаражей с высокими потолками. Зачастую применяют под помещения с большой площадью, рассчитанные на несколько автомобилей.

Из плюсов:

Производятся из легких материалов.
Компактны в сложенном виде.
При малом весе прочны и устойчивы к взлому.

Управляются ручным либо автоматическим способом.

Створчатая конструкция на случай прекращения подачи электроэнергии имеет функцию аварийного подъема.

Складные (гармошка)

Относится к секционному типу ворот. Детали располагаются вертикально. Центральные части крепятся между собой шарнирами, крайние монтируются по принципу распашных створок ‒ петлями к коробу. Усиливающий крепеж зафиксирован по нижней, верхней направляющей (зависит от модели).

Материал секций:

дерево;
легкий металл (алюминий);
сэндвич-панели.

Гармошка отличается необычной формой.

Достоинства:

Ее удобно открывать, закрывать.
Каждую из секций можно ремонтировать по отдельности, без демонтажа всей конструкции.
Обойдутся недорого.

Недостатки:

Быстрый износ комплектующих.
Низкая устойчивость к взлому.

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Около частного дома

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

На фото представлен распашной вариант конструкции.

На загородном участке

Откатные ворота

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Откатной вариант

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Перечень элементов

На что еще обратить внимание

После того, как вы определитесь с наиболее удобной конструкцией, убедитесь, что изделие соответствует следующим рекомендациям.

Имеет защитное покрытие, противостоящее образованию коррозию и ржавчины

Это позволит существенно продлить срок эксплуатации; Если полотно имеет утеплитель, обратите внимание на его материал. Предпочтительнее выбирать полиуретан, который не деформируется даже спустя несколько лет эксплуатации и не теряет своих свойств; Полотна любого вида должны иметь внутренние металлические ребра жесткости. Они обеспечат более надежное крепление ворот и предотвратят деформацию створок со временем; Если выбраны ворота секционного типа, обратите внимание, чтобы между пластинами не было больших зазоров; Если система оснащена торсионными пружинами, в целях безопасности необходимо устанавливать и блокировочное устройство

В случае обрыва или поломки пружин механизм заблокирует створку в любом положении и не даст ей упасть на человека или автомобиль;

Они обеспечат более надежное крепление ворот и предотвратят деформацию створок со временем; Если выбраны ворота секционного типа, обратите внимание, чтобы между пластинами не было больших зазоров; Если система оснащена торсионными пружинами, в целях безопасности необходимо устанавливать и блокировочное устройство. В случае обрыва или поломки пружин механизм заблокирует створку в любом положении и не даст ей упасть на человека или автомобиль;. Если вы живете в северных регионах, которым присущи сильные морозы, необходимо убедиться, что выбранная конструкция не имеет элементов, изготовленных из материалов, склонных к замерзанию

В противном случае система просто не сможет функционировать; Самым важным критерием является устойчивость к взлому. Однако не стоит питать иллюзий на этот счёт. Любые, самые современные и дорогостоящие конструкции можно взломать при желании. В данном случае стоит вопрос во времени, которое злоумышленник потратит на это. Чем дольше ворота будут сопротивляться, тем больше шансов, что служба охраны подоспеет вовремя; И самое главное – обратите внимание на наличие гарантии и ее срок. Качественное изделие от нормального производителя будет иметь гарантию не менее 5 лет

Если вы живете в северных регионах, которым присущи сильные морозы, необходимо убедиться, что выбранная конструкция не имеет элементов, изготовленных из материалов, склонных к замерзанию. В противном случае система просто не сможет функционировать; Самым важным критерием является устойчивость к взлому. Однако не стоит питать иллюзий на этот счёт. Любые, самые современные и дорогостоящие конструкции можно взломать при желании. В данном случае стоит вопрос во времени, которое злоумышленник потратит на это

Чем дольше ворота будут сопротивляться, тем больше шансов, что служба охраны подоспеет вовремя; И самое главное – обратите внимание на наличие гарантии и ее срок. Качественное изделие от нормального производителя будет иметь гарантию не менее 5 лет

Статья написана для сайта remstroiblog.ru.

Виды откатных ворот

Гаражи имеют разные конструкции и местоположения, поэтому ворота необходимо подбирать с учетом всех особенностей. Существуют следующие разновидности откатных конструкций:

Раздвижная. Данная конструкция подходит для установки на въездах в промышленную зону. В верхней части полотна устанавливается профиль, вдоль которого двигаются роликовые опоры. Рельсу изготавливают из прочного металла, чтобы она смогла удерживать вес ворот.
Сдвижная. Отличительной чертой является отсутствие верхней балки. Высота ворот определяется в зависимости от предполагаемого давления на фундамент. Полотно сдвигается благодаря 3 роликам, 2 из которых фиксируются на створке.
Раскладная. Разновидность консольного типа при открытии складывается и остается в верхней части гаража. Для раскладных ворот не требуется монтировать отдельное основание.

Фото откатных ворот

Также рекомендуем просмотреть:

Привод для ворот
Ворота с калиткой
Чертеж ворот
Кованые калитки
Забор из штакетника
Красивые заборы
Гаражные ворота
Заборы для дачи
Забор из профнастила
Зеленый забор
Забор для дома
Установка забора
Калитка из профнастила
Ворота из профнастила
Раздвижные ворота
Ворота своими руками
Забор своими руками
Металлические ворота
Забор из сетки рабицы
Столбы для забора
Сварной забор
Кованые заборы
Замок на калитку
Рулонные ворота
Декоративный забор
Высота забора
Калитки своими руками
Кирпичный забор
Автоматические ворота
Бетонный забор
Забор из камня
Кованые ворота
Деревянный забор
Распашные ворота
Как сделать забор

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Чертеж с разрезом

Рулонные ворота

роллеталюминия или стали

Сталь прочнее алюминия, лучше переносит механические и погодные воздействия, но и стоит дороже. Если в гараже хранится дорогой автомобиль, то можно заказать ворота из бронированной стали. Однако это все не означает, что алюминий плох – он также отлично справляется со своими задачами.

Рулонные ворота могут быть теплыми и холодными. Теплые изготавливаются из сендвич-панелей, холодные могут иметь вентиляционные или смотровые вставки.

Полотно поднимается вверх по направляющим, расположенным по обе стороны проема. Вал, на который наматывается полотно, прикрывается защитным коробом. Если ворота небольшие, то можно использовать ручное управления, в противном случае проще оснастить систему автоматикой.

В зависимости от необходимости ворота можно оснастить сигнализацией, устройством дистанционного управления, дополнительным запирающим устройством.

В зависимости от типа монтажа рулонные ворота бывают:

накладные (наружные) – защитный короб устанавливается над воротами с внешней или внутренней стороны

Это наиболее простой в плане монтажа вариант, потому и используется чаще всего;

встроенные – защитный короб устанавливается в верхней части внутри проема, что важно при необходимости сохранить внешний вид фасада. Дополнительный бонус – защита всех внутренних элементов от осадков

Минус – крадется высота проема, а для некоторых гаражей это критический минус;

Плюсы роллетных ворот:

занимают действительно мало места, меньше других подъемных конструкций;
отличный внешний вид, разнообразие цветов и фактур, есть возможность выполнить полотно под дерево;
доступная цена;
невысокий вес, потому не будет создаваться дополнительная нагрузка на стены и перекрытия;
практичность и бесперебойность работы. При условии грамотного монтажа проблемы с наледью и заклиниванием отсутствуют в принципе;
надежность и долговечность;
высокая скорость монтажа, его относительная простота;
роллетные ворота быстро открываются и закрываются, а при наличии автоматики сделать это еще проще и быстрее.

Минусы:

не самые высокие показатели теплоизоляции среди подъемных ворот, они держат тепло хуже, чем аналоги;
не самый высокий уровень безопасности. Лучше оснастить ворота охранной сигнализацией, или ставить их на охраняемой территории. В противном случае присмотритесь к секционным воротам с защитой от взлома;
ограниченные возможности дизайна. Да, выбрать есть из чего, но это только цвет и фактура – такого разнообразия, как, например, для секционных ворот вы не увидите;
нет возможности установить калитку в ворота.

Покраска и фурнитура

Петли перед монтажом

Чертеж с разрезом

Характеристики и особенности конструкции

В сравнении со стандартными распашными моделями откатные ворота имеют ряд конструктивных особенностей. На нижней и верхней частях проема отсутствуют направляющие, что позволяет загонять в гараж с откатной конструкцией транспорт любых размеров. Цельное полотно движется по роликовым элементам, которые фиксируются на фундаменте.

Подвижные детали конструкции производятся из подшипников с металлическим корпусом. При надлежащих условиях использовать раздвижной механизм можно более 50 тысяч раз. Для дополнительной защиты допускается обшить ворота профнастилом, сайдингом, деревом и другими материалами. Большой интерес владельцев гаражей к откатным конструкциям также обусловлен следующими характеристиками:

возможность оснащения электроприводом для дистанционного управления;
безопасное открытие и закрытие при отсутствии электроэнергии;
плавная работа механизма без периодического смазывания;
продолжительный период эксплуатации.

Особенности сдвижных ворот для гаража

Прежде, чем решить вопрос, стоит ли устанавливать сдвижные ворота гаражные, необходимо определиться с их достоинствами и недостатками.

К преимуществам конструкции относятся:

Экономия места. Экономное расходование пространства. Устройство откатывается в любую удобную сторону от проема, и автомобиль свободно въезжает в гараж.
Их легче и проще обслуживать. Установка электропривода позволяет управлять воротами специальным пультом, нажатием всего лишь одной кнопки.
Цена их может быть довольно демократичной.
Достаточно высокая безопасность, что позволяет защитить гараж от проникновения в него «непрошенных» гостей.
Повышенная прочность конструкции. Даже сильный ветер изделию не страшен.
Механизм перемещения ворот работает тихо при установке роликов, имеющих резиновое покрытие и нейлоновой зубчатой рейки, более долговечной, чем металлическая.
Экономия времени на открывание ворот зимой: при заваливании территории перед гаражом снегом ее не требуется тщательно расчищать, чтобы открыть устройство.
Установка фотоэлементов позволяет гарантировать безопасность при эксплуатации полотна: система блокируется при обнаружении препятствия, или моментальное открывание ворот при приближении автотранспорта на определенное расстояние.
При открытых воротах автомобиль можно поставить в непосредственной близости от них без риска, что кузов может быть поврежден.
Разные материалы для отделки полотна дают возможность владельцу подобрать оптимальный вариант по цвету и фактуре.

Несмотря на наличие ряда преимуществ, такие конструкции имеют и недостатки.

К ним относятся:

Сложность монтажа.
Невозможно установить такие ворота при отсутствии места, чтобы откатить их в сторону без помех.
Снег понадобится счищать с полотна, чтобы конструкция дополнительно не перегружалась и не увеличивалась нагрузка на открывающий механизм.
