Запоры на гаражные ворота

Запоры-задвижки своими руками

Засов такого типа более популярен и в магазине можно найти несколько разных конструкций: плоские, круглые, с пружинами. Но их легко сделать своими руками из подручных средств. Для этого желательно иметь:

Изготовление задвижки начинаем с поиска пары труба-стержень. Стержень (запирающий пруток) должен свободно перемещаться в трубе. Отметим, что труба не обязательно должна быть круглой. В профильную трубу 15х15 мм с толщиной стенок 2 мм входит пруток диаметром 10 мм. Для усиления ее можно вставить в трубу следующего размера (20х20) и заварить края. Толщина стенок станет 4 мм – более чем достаточно.

Самый простой вариант задвижки, когда берут три отрезка трубы и стержень. Два отрезка приваривают непосредственно на створки ворот, вставляют пруток и приваривают ручку-болтик (как у оконного шпингалета). Ответную часть крепят на другой створке.

В более сложном варианте два отрезка трубы варят к полосе металла, добавляют ограничители хода, ушки для замка, иногда возвратную пружину. Затем такую задвижку можно прикрутить на саморезы, болты, приварить к любым воротам.

По такому же типу делают фиксаторы для створок в крайних положениях, только отрезки труб приваривают вертикально в нижней и верхней части створок.

Разновидности засовов

Существует несколько видов засовов на ворота, которые под силу сделать своими руками любому мастеру, даже если у него нет опыта в этом деле. Принято классифицировать их по методу крепления, по виду конструкции.

Если сравнить засовы только по методу крепления, то весь ассортимент строительных магазином получится разделить на три группы. Горизонтальные засовы визуально похожи на обычную щеколду, только большого размера. Составные части такие же – есть внешняя часть, петля-фиксатор и подвижный стержень. Последний изготавливается из металла. Благодаря конструкции многие горизонтальные засовы называют шпингалетом.

Обычно такой засов закрепляется на верхней части ворот, реже – на средней части. Однако при желании можно разместить засов даже в нижней части ворот.

Вертикальные засовы визуально похожи на горизонтальные. Располагают их на верхней или средней части ворот. Однако у них отличается вид крепления. Засов двигается за счёт стальных прутов. Использовать вертикальные модели – отличный способ, как сделать запоры на распашные вороты.

Третья подгруппа – дополнительные запоры, которые располагают не на внутренней стороне ворот, а снаружи. Этот засов не может быть единственным на воротах с точки зрения безопасности. Поэтому на тыльной стороне ворот обязательно устанавливается либо вертикальный, либо горизонтальный запор.

Разные конструкции

Другая классификация подразумевает разделение всех моделей по конструкции. Самая простая – засов. Собирается из минимального количества деталей. Именно поэтому многие мастера интересуются, как сделать засов на калитку своими руками. Несмотря на простоту механизма, засов отличается надёжностью. Он прочен, его сложно сломать с помощью механического воздействия. Засову не страшны тяжёлые погодные условия: даже в регионах, где постоянно ветреная погода, можно устанавливать на ворота засовы.

Второй тип защитных механизмов – запоры на проушинах. Не так часто можно увидеть на воротах, в основном запор устанавливается на гаражной двери. Сборка механизма простая, с ней может справиться даже непрофессионал.

Штырьковый запор несложен для изготовления. Однако есть особенность – у замка очень большие размеры. То есть для самостоятельной установки придётся устанавливать в землю два боковых штыря. А для изготовления запора необходимо будет найти две полуметровых арматуры.

Для изготовления откидной защёлки нужны стальные детали: четыре крюка и пластина. Но в некоторых случаях мастер может использовать деревянные крюки и пластины. Алгоритмом сборки откидной защёлки мастер интересуется, если хочет знать, как сделать задвижку на калитку своими руками.

Есть несколько разновидностей уже готовых моделей. Самая простая – ручка. Она бывает пружинной или поворотной. Несмотря на внешнюю простоту, собрать ручку в домашних условиях сложно. Этот вид запора состоит из нескольких петель, стержня, который искривлён в определённой форме, а также нескольких петель. Конструкция универсальна: установить можно на калитки или на дверь гаража.

Накладной замок тоже относится к запорам. Механизм состоит из двух частей: погружной и замочной конструкции. Самые простые разновидности закрываются с помощью ключа. Но есть и электронные механизмы.

Электроника задействована и во врезных замках с кодовым ключом. Там запирающий механизм может быть магнитный или электромеханический.

Самостоятельное изготовление

Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:

  • Самозакрывающаяся щеколда на калитку.
  • Запирающее устройство для калитки со щеколдой и верёвкой.
  • Пружинный запор.
  • Потайной замок.
  • Винтовой запор.

Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.

Щеколда

Разновидность щеколды на калитку

Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:

  1. Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
  2. Привариваем посередине сваркой к ней болт под крепление защёлки.
  3. Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
  4. Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
  5. Крепим к основной запирающей пластине ручку для открывания.
  6. Зафиксировать готовую щеколду на калиточной дверце.
  7. Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
  8. Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

Декоративная щеколда с отпиранием в виде рычага снизу

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.

Простой шпингалет на деревянной калитке

Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.

Необходимые действия:

  1. Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
  2. Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
  3. Привариваем упор на запирающий прут, который будет играть и роль ручки.
  4. При монтаже двустороннего шпингалета делаем всё на пластине.
  5. К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
  6. Делаем крепление на калитке под запор.
  7. Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео:

Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

Пружинный засов

Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,

Пружинный запор

сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:

  1. Обрезается кусок стального прута длиной 20–25 см.
  2. Согните его под прямым углом 5–10 см от края.
  3. По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
  4. В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
  5. В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
  6. Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
  7. Пластина, являющаяся основанием для механизма, приваривается к забору.
  8. На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.

Изготовление запора-вертушки

Запорная вертушка не теряет своей популярности среди владельцев гаражей. Это неудивительно, поскольку процесс изготовления простой, а по надежности такой механизм не уступает другим системам внутренних запоров.

Для изготовления вертушки необходима балка, которая может быть деревянной, но для более надежной конструкции лучше взять металлическую планку толщиной около 50 мм. На одну створку прикрепить планку, обеспечив ей свободное вращение. Фиксация поворотной балки осуществляется за счет специальных металлических пластин, на которые кладутся концы вращательной балки. Металлические ограничители монтируются на створы ворот параллельно друг другу на уровне центра вращения поворотной балки.

При установке запора-вертушки никаких дополнительных замков устанавливать не требуется. Такая конструкция надежно защищает ворота от взлома, поскольку навесной замок можно срезать, врезной замок можно вскрыть при помощи отмычек, а доступ к поворотной вертушке с наружной стороны невозможен.

Возможные конструкции

Было придумано значительное количество разновидностей запорных механизмов для гаражных ворот. Среди основных видов можно выделить:

  • вертикальные;
  • горизонтальные.

Вертикальные засовы получили широкое распространение в конструкции гаражных ворот. Они отличаются высоким удобством и простотой обслуживания. Такие засовы легко быстро закрыть и довольно сложно взломать, т. к. часто приходится повреждать часть створки. Такой вариант гаражного запора отлично подходит для распашных створок, т. к. для подъемных он будет просто бесполезен. Конструкция такого элемента представляет собой небольшой крюк из арматуры, который вставляется в держатель ворот и фиксируется в отверстии, которое сверлится в полу и металлической раме. Чтобы засов было сложнее выбить, его рукоятка помещается между двумя упорами.

Конструкция стандартного горизонтального засова хорошо известна практически каждому. Подобный механизм использовался или используется в виде щеколд на межкомнатных дверях. Такой запор можно встретить практически на каждой калитке, а также в гараже наряду с вертикальным засовом. Каждый из этих двух видов получил различные модификации, которые призваны улучшить функциональность и безопасность. Одним из них является запор с пружиной. Обычно он устанавливается с внутренней стороны на калитку или гаражные ворота. Пружина постоянно возвращает фиксатор в исходное положение. Чтобы закрепить его в открытом состоянии, требуется использование дополнительных фиксаторов.

Среди более сложных конструкций запоров для гаражных ворот можно выделить такие:

  • врезной;
  • сдвижной засов;
  • винтовой;
  • ригельный;
  • пазовый.

Хороший врезной замок стоит хороших денег. Если говорить точнее, то используются не врезные, а накладные замки. Такие запоры имеют большие габариты и значительный вес. Для установки требуется сделать специальное отверстие в створке, чтобы через него вывести замочную скважину. Ключи от такого замка для гаражных ворот имеют большую длину и вес, поэтому не всегда удобно их брать с собой. Сдвижной засов также является довольно популярным. Это накладная конструкция, которая применяется не только в гаражах. Конструкция представляет собой основу в виде планки с кольцом. По ней перемещается еще одна планка с кольцом, которая заходит в паз на второй створке. При совмещении колец внутрь вставляется замок, чтобы зафиксировать их. Монтаж такого запора может производиться как снаружи, так и изнутри.

Винтовой засов устанавливается изнутри гаражных ворот. Он представляет собой горизонтальный ригель, на котором сделаны засечки или нарезана резьба. Открыть его можно с помощью ключа со схожей засечкой. Но стоит понимать, что сдвинуть такой ригель не составит труда и обычным металлическим предметом, который будет иметь изгиб и требуемую толщину. Преимуществом является простота изготовления конструкции. Ригельный реечный засов представляет собой металлическую планку, которая перемещается в салазках и удерживается пружиной. Сверху планки сделано несколько засечек, через которые проходит ключ с такими же засечками. Изготовить такую конструкцию засова для гаража легко своими руками. Ригельный реечный замок является долговечным, но неустойчив к взлому, т. к. довольно легко подобрать требуемый ключ.

Обратите внимание! Чтобы повысить надежность любого из механизмов, необходимо смонтировать дублирующий запорный модуль. Последний вид запорного механизма представляет собой сердечник замка, на конец которого установлена шестеренка

При вращении сердечника вращается шестеренка и сдвигает засов в одну из сторон. Несмотря на свою простоту, засов является очень эффективным и безопасным. Его сложно взять усилием

Последний вид запорного механизма представляет собой сердечник замка, на конец которого установлена шестеренка. При вращении сердечника вращается шестеренка и сдвигает засов в одну из сторон. Несмотря на свою простоту, засов является очень эффективным и безопасным. Его сложно взять усилием.

Потайной замок

Устройство потайного механизма

Иногда на полотне не видно ни скважины для ключа, ни отверстия для замка, а калитка не открывается, будто изнутри есть замок. Если рассмотреть полотно более внимательно, можно обнаружить, однако, что с обратной стороны есть задвижка. Но как закрывается она снаружи, поначалу механизм этого запора непонятен. Оказывается, на двери есть шестиугольная шляпка шурупа. Она поворачивается специальным ключом-воротком шестиугольной формы. С внутренней стороны стоит рейка, которая при повороте болта закрывает вращением запорное устройство двери. Делают такие запоры довольно легко.

На хвостике болта напильником выполняется плоская лыска. На нее укрепляется задвижка, в которой делается прорезь для лыски.

Собирают запор так:

  • сверлят специальное отверстие для резьбового участка болта;
  • толстым сверлом выполняют углубление для головки болта, чтобы на полотне она могла утонуть в углублении;
  • с другой стороны надевают на болт две шайбочки и прижимают с помощью гайки так, чтобы головка болта была утонувшей;
  • на подготовленную лыску насаживают задвижку и плотно прижимают ее с помощью гайки.

Как сделать простой засов «Вертушка»

Засов «вертушка» для гаражных ворот своими руками:

  • в качестве запорного механизма для двустворчатых ворот может служить металлическая полоса (5 мм) или деревянный брус. Длина полосы или бруса – 2/3 ширины ворот;
  • крутится такая вертушка на болте (12-15 мм) который устанавливается в фиксирующуюся створку ворот, примерно на уровне от земли 60 – 70 см, чтобы было удобно открывать и закрывать ворота;
  • с одной и с другой стороны створок, на высоте 60 – 70 см привариваем два профиля паза, в которые должна при закрытии свободно входить полоса задвижка;
  • расстояние – примерно по центру каждой створки распашных ворот – полоса в закрытом положении должна немного выступать за края удерживающего профиля;
  • для того чтобы болт легко проворачивался с двух сторон на него надеваем по две шайбы.

Важно. Снаружи шляпку такого болта надо сточить и закрасить, чтобы его не было видно

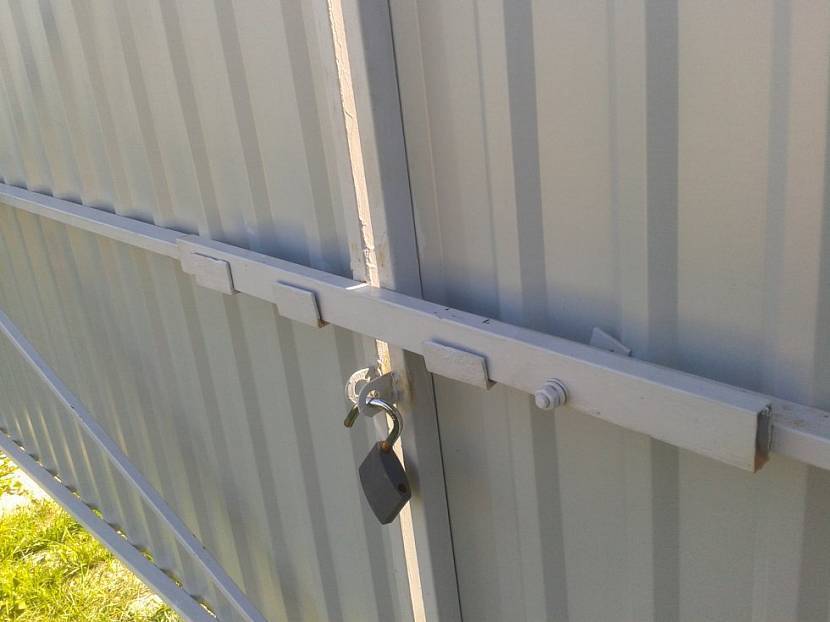

Засов типа шлагбаум

Принцип конструкции похож на засов вертушку, только запирающаяся металлическая полоса фиксируется не в отдельно приваренные неширокие пазы, а в швеллер, который приварен по всей ширине второй створки ворот.

Дополнительно можно приварить проушины на конце швеллера и запирающей полосы, чтобы можно было зафиксировать засов навесным замком.

Сдвижной засов для ворот с фиксацией

Если вертушку или шлагбаум просто сделать своими руками, при наличии сварочного аппарата, то хорошую надежную задвижку для гаражных ворот лучше покупать в магазине. В зависимости от материала створок можно подобрать дизайн и величину задвижки.

Минус такого запора – нет прочной фиксации, при сильном ветре створки ворот из профнастила перекручиваются. Поэтому лучше устанавливать три задвижки, фиксирующие створки, на расстоянии 50 см сверху и снизу и одну по центру ворот на ребре жесткости.

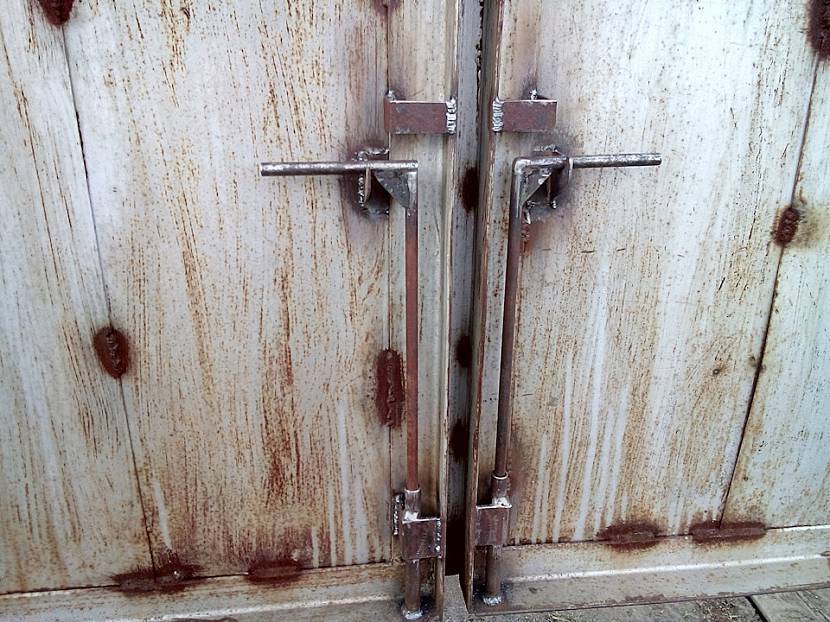

Вертикальные шпингалеты

Вертикальный засов – это просто согнутая с одной стороны в виде буквы Г арматура (12 или 14), длиной примерно 70 см. Принцип запирания створок вертикальным запором:

  • к створкам ворот с двух сторон надо приварить куски трубы, по диаметру прут арматуры должен входить в эту трубу;
  • в пол гаража цементируем с одной и с другой стороны еще два куска трубы – это фиксация для запорной арматуры;
  • в закрытом состоянии арматура зафиксирована в трубе, ворота открыть невозможно.

Чтобы было удобно открывать ворота, с двух сторон приварите фиксирующие пазы, в которые будете вставлять изогнутую ручку арматуры такого вертикального засова.

Шпингалеты

Принцип конструкции такой же, как и для вертикального засова, только арматура и труба, по которой она двигается, фиксируются на створках ворот в горизонтальном положении, примерно по центру.

Для надежности на засов можно приварить ушки для навесного замка.

Все перечисленные запоры не дают плотной фиксации створок ворот. Надо устанавливать несколько простых задвижек или приступать к изготовлению более сложного, но надежного запора, плотно прижимающего створки.

Запорный механизм засов по типу «морской контейнер»

Удобная конструкция запора для распашных гаражных ворот, которую оценит каждый гаражник – не надо нагибаться и тянуться при открытии и закрытии ворот гаража. Сделать своими руками запор нетрудно:

  • на прижимающей створке привариваем в трех местах фиксаторы кольца с ножкой для гладкой трубы, диаметром 15 – 16 мм. Первое на расстоянии от верха рамы ворот 20 см, второе по центру створки и третье 20 см от пола;
  • с двух сторон трубы крепим два крюка;
  • к раме сверху и снизу привариваем два фиксатора для крюков;
  • при повороте трубы крюки надежно фиксируют прижимающую створку.

Посередине поворачивающейся запорной трубки с крюками надо приварить кусок трубы 30 см – это будет ручка для удобного поворота засова. Принцип такого запора можно посмотреть и в фурах – крепит надежно и герметично.

Засовы и задвижки для пластиковых декоративных заборов и калиток

Ворота, калитка и забор из современных материалов, типа пластиковой сетки рабицы (пвх) – это красиво, недорого и удобно. Но какой запор на такие калитки и ворота можно установить? Если выбран пластиковый штакетник для строительства забора и такая же калитка, то лучший вариант – магнитный замок.

Изделия из металла не подойдут для таких современных конструкций и смотрятся не очень красиво. А магнитные замки – надежные, долговечные и практичные устройства.

Крепление такого замка на створки ворот или на калитку несложно своими руками. Все детали крепятся на саморезы. Как видно на фото, такое запорное устройство – лучшее решение.

Современные виды запоров

Прогресс не стоит на месте, и сейчас уже не редкость увидеть на воротах электроприводы либо электрические замки. Для автоматики распашных ворот используются как приводы соленоидного типа, так и устройство, состоящее из электродвигателей и тросов. Последний тип часто собирается самостоятельно, если это, конечно, не касается откатных ворот, которые работают именно по этому принципу.

Электромагнитные замки довольно часто встречаются в специальных магазинах и организациях, занимающихся системами контроля доступа. Принцип их работы в том, что при подаче на него напряжения срабатывает электромагнит, который притягивает к себе калитку или створку ворот. Причем притяжение происходит с довольно большой силой, и без спецтехники открыть такие ворота практически невозможно.

Смонтированный электромагнитный замок для ворот

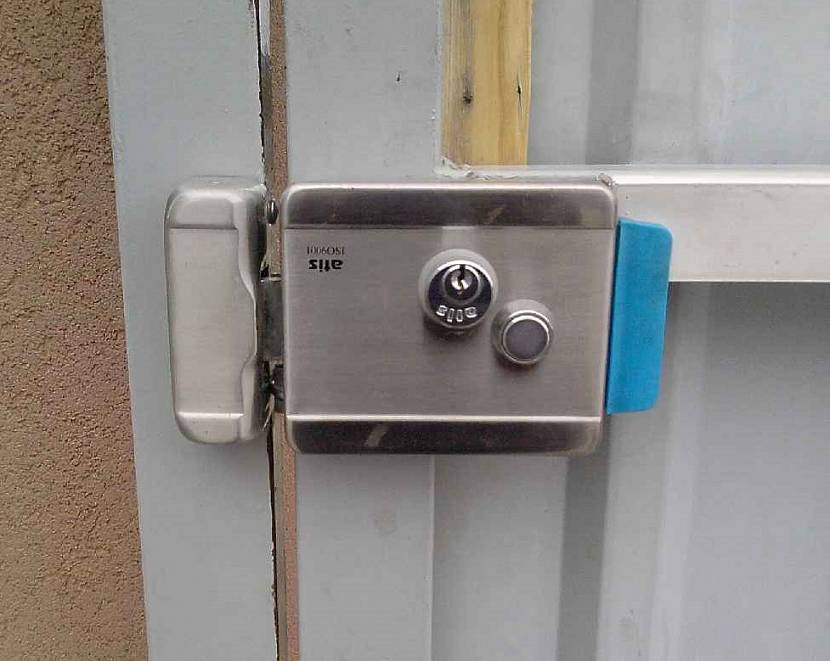

Электромеханические замки практически не отличаются от обычных замков, кроме того, что ригель в нем приходит в движение с помощью электричества, и открыть такой замок можно не только механическим ключом.
Оба вида замков активируются при помощи магнитного ключа, радиобрелка, магнитной карты, RF- метки, скрытой кнопки, кодовой панели и тому подобными системами.

Для некоторых особо заядлых любителей безопасности в настоящий момент компании могут предложить детектор отпечатков, который откроет ворота при считывании отпечатков пальцев. Для калиток обычно эти системы дополнительно оснащаются аудио- или видеодомофонами, которые позволяют из дома поговорить с посетителем и открыть ему калитку. В последнее время эти устройства работают от электрического тока не более 12 вольт, что делает их безопасным для использования и исключает поражение электричеством.

Вариант электромагнитного замка для сварных ворот

Из наиболее экономных вариантов существуют механические кодовые замки. Они открываются при одновременном нажатии на определенные группы цифр.

На рынке представлен очень широкий выбор замков и запоров для калиток и ворот. Различные конструкции засовов и их типы позволят практически каждому владельцу подобрать засовы на свой вкус и под свои нужды. Выбор устройства зависит от цели, которую требуется достичь, и, естественно финансовых возможностей. Некоторые простые виды запоров возможно изготовить самостоятельно в домашних условиях.

Схема с размерами для изготовления самодельного засова на ворота

Конечно, иногда достаточно купить стандартный механизм, но часто владельцы участков собирают их сами.

Советы по эксплуатации

При эксплуатации ворот необходимо производить регулярное техническое обслуживание. Кроме того, вам, возможно, придется делать их ремонт. Чаще всего необходимость ремонта обусловлена выходом из строя уплотнителя или поломкой декоративной фурнитуры. Также возможен износ пружин или колёс, поскольку это детали, на которые приходится самая большая нагрузка. Именно поэтому за ними нужно в первую очередь следить и обслуживать.

Ещё одна проблема, которая может возникнуть в процессе эксплуатации – заклинивание автоматического привода. Как правило, это обусловлено перекосом конструкции, вызванным усадкой гаража или деформацией грунта.

Все эти проблемы возникают ввиду ошибок при установке ворот. В целом, техническое обслуживание необходимо производить примерно раз в год в случае, если вы используете ворота для бытовых нужд. А вот секционные модели, установленные в производственных помещениях, нужно обслуживать каждые полгода.

Для того, чтобы избежать возможных нарушений в работе секционных ворот, необходимо поддерживать хороший микроклимат в помещении, вентилировать его. На износ механизмов влияет повышенная влажность, а также температурный режим в помещении. Нужно обеспечить хорошую вентиляцию, а также сухость механизма.

Необходимо регулярно производить периодический осмотр конструкций – проверять герметичность и целостность панелей, степень износа всей фурнитуры и замковых креплений.

Ролики, держатели и замки, а также задвижки необходимо регулярно смазывать. Нужно следить за степенью износа роликов и своевременно заменять их на новые. Если в конструкции ворот имеются пружины, то их необходимо контролировать и регулировать, натягивать, если они ослабляются.

Регулировка ворот – это один из самых важных показателей их работоспособности.

О том, как самостоятельно установить секционные ворота, смотрите в видео ниже.
