Как построить вальмовую крышу своими руками

Беседка с четырехскатной крышей

Беседка с вальмовой кровлей станет эталоном дизайнерского решения, а при условии грамотного расчёта и обустройства будет отличаться надёжностью и долговечностью эксплуатации. Собрать четырехскатную крышу будет несложно собственноручно. Такая конструкция подходит для беседки в виде прямоугольника или квадрата. Первый вариант представляет собой сборку вальмовой конструкции с двумя треугольными и таким же количеством трапециевидных скатов. Второй вариант — это шатровая вальмовая крыша, состоящая из 4 равнобедренных треугольных скатов.

Вальмовая крыша для квадратной беседки состоит из четырех одинаковых треугольных секций

Четырехскатная кровля является прекрасным выбором при строительстве беседки, поскольку она допускает применение любых кровельных покрытий, а удобная конструкция обеспечивает свободный угол обзора, её легко можно обустроить, например, в китайском стиле, добавив свесам длины и несколько изогнутых диагональных стропил.

На подготовительном этапе работы делается чертёж будущей крыши с учётом основных факторов:

  • веса всех стропил и их дополнительных элементов;
  • массы кровельного покрытия и гидроизоляции;
  • уровня климатических нагрузок, слоя снежных масс;
  • веса строителей, обслуживающих крышу;
  • нагрузки от оборудования, которое планируется установить на стропильной системе.

От того, каким будет наклон скатов и какие материалы выбраны для покрытия кровли, напрямую зависят особенности установки, например, шаг расположения реек обрешётки и стропильной системы. И всё это сказывается на общем весе постройки.

Продлить срок службы деревянной беседки можно, предварительно обработав все её элементы специальными антисептическими пропитками, а также огнезащитным средством. Наносятся все эти составы достаточно просто обычной кистью или валиком.

Опорой для четырехскатной крыши беседки могут быть деревянные, кирпичные стены либо стойки опорного каркаса. Если в работе используется кирпич, то конструкция получится капитальной и потребует возведения прочного фундамента, способного выдерживать большие нагрузки. Строительство вальмовой крыши на такой беседке в целом сходно с установкой кровли на жилом доме или другом крупногабаритном строении.

Небольшие вальмовые крыши можно собирать на опорах из столбов, которые предварительно следует хорошо закрепить

Если же беседка устанавливается на деревянные столбы, то следует предварительно проверить прочность закрепления её опор, они должны стоять строго вертикально, а для жёсткости и устойчивости каркаса снизу их перевязывают перемычками. Сверху тоже монтируются перемычки, которые будут являться обвязкой под скатную конструкцию. Из-за высокой нагрузки опоры могут постепенно разойтись, поэтому рекомендуется заранее скрепить их на верхних концах с помощью диагональных перемычек, а в местах стыковки проложить деревянные или стальные накладки.

Пошаговая инструкция по установке вальмовой крыши для беседки

  1. Сначала крепят коньковый брус со специальными подкосами и вертикальными опорами.
  2. Далее для формирования кровельных скатов укладывают диагональные стропила. Этот этап предполагает возможность увеличения длины свесов с помощью накладных досок – «кобылок», которые удлиняют накосные стропила.
  3. Затем выполняют монтаж центральных и промежуточных стропил и нарожников.
  4. Для защиты деревянных элементов от воздействия влаги поверх стропил укладывают покрытие из гидроизоляционной мембраны.
  5. На слой гидроизоляции монтируют обрешётку, а при необходимости оборудования дополнительной вентиляции устанавливают и контробрешётку.
  6. На завершающем этапе работы крепят кровельный материал.

Шатровую крышу собирают так же, как и обычную вальмовую, исключая монтаж конькового бруса. При этом производится связка диагональных стропил в коньковый узел.

Видео: строительство беседки и барбекю своими руками

Недостаток опыта строительства кровельных конструкций может негативно сказаться на качестве будущей крыше и степени защиты всего сооружения, поэтому для выполнения подобного рода работ рекомендуется обратиться к профессиональным строительным бригадам. При правильном подходе вальмовая крыша станет прекрасной архитектурной конструкцией дома, беседки и любых других построек.

Беседки с двускатной кровлей

Двухскатные кровли, исходя из названия, состоят из двух плоскостей под наклоном, соединенных между собой коньковым узлом.

Конструкции таких кровель в свою очередь также имеют несколько вариантов исполнения:

  • Стандартная, с углом наклона скатов 45 градусов.
  • С разными скатами.
  • С большим выносом.
  • С фронтонами.

Популярные статьи Описание сорта гортензии Прим Вайт

Устройство кровли беседки

Двускатная крыша для беседки своими руками обычно устраивается в стандартном исполнении или с разными скатами. Хоть это и один из простых способов покрытия, он наравне с другими требует тщательных расчетов вычерчивания конструкций.

Для закупки строительных материалов на сооружение, определяем площадь крыши. Расчет материалов покрытия ведется с учетом укладки практически всех материалов внахлест.

Из какого бы материала не возводилась двухскатная кровля, конструкция стропильной системы состоит из одинаковых элементов:

  1. Мауэрлат — опорный брус, принимающий и распределяющий на несущие конструкции нагрузки от кровли. На мауэрлат в зависимости от конструкции, опираются стропильные ноги или балки перекрытия.

При правильной конструкции кровли, вы можете сделать не просто навес над беседкой, а целую комнату отдыха

  1. Стропильные ноги задают форму кровли (треугольника). Они непосредственно образуют стропильную систему, располагаясь по обе стороны кровли, друг, напротив друга, соединяясь в районе конька.

Размеры стропил и их шаг (расстояние между соседними стропилами, лежащее обычно в диапазоне от 600 до 1200 мм) зависят от:

  • Габаритов беседки.
  • Снеговой и ветровой нагрузки в вашем регионе.
  1. Стойки — вертикальные элементы, служат для поддержки стропильных ног. Стойки устанавливают посередине стропильной системы (под коньком), а при ширине кровли 8 м и более, дополнительно между карнизом и коньком.

Все элементы следует соединять металлическим крепежом (как на фото)

  1. Лежень — опорный брус, на который устанавливаются стойки.
  2. Прогоны — горизонтальные бруски служат для поддержки стропильной системы. Они опираются на стойки и располагаются параллельно мауэрлату.
  3. Затяжки — брусья, смонтированные перпендикулярно мауэрлату для скрепления стропильных ног.
  4. Всю систему венчает кровельное покрытие и конек.

Вот таким образом устраивается беседка с двускатной крышей своими руками.

На данном рисунке вы можете ознакомиться с всевозможными вариантами крепления стропил

Нюансы устройства кровель для беседок

И в завершение, что касается устройства кровель дачных строений, тут есть несколько правил.

Это не инструкция, которой следует строго придерживаться, скорее советы рекомендательного характера, способные существенно облегчить и упростить процесс возведения и эксплуатации беседки:

  • Тяжелые материалы кровельной системы потребуют возведения более мощных несущих конструкций. Посему используйте по возможности облегченные варианты кровель.
  • Если вы планируете устанавливать встроенный или переносной мангал в беседке, побеспокойтесь о защите кровельных материалов от воздействия открытого огня.

При выборе того или иного кровельного материала используйте только специализированный крепеж

  • Покрывая кровлю металлическими материалами, приготовьтесь к тому, что ливень и тем более град будут гулко отдаваться во внутреннем пространстве беседки.
  • При расчете уклона кровли следует учесть и снеговую нагрузку, атакующую сооружение зимой и ветровую, воздействующую круглый год. Слишком большой уклон для быстрого схода осадков, может стать угрозой повреждения кровли сильным ветром и потребует установки специальных элементов разделяющих воздушные потоки. От этого увеличится и общая цена беседки, и поработать придется больше.
  • Обязательно выполните защиту кровельных элементов от воздействия влаги и возможных биологических атак (вредителей, грибков), обработав их антисептиками и гидрофобными составами.

Используйте оцинкованные саморезы – они значительно превосходят по прочности привычные металлические гвозди

Из каких элементов состоит крыша дома

Крыша — это общее понятие конструкции, которая закрывает пространство над головой от осадков, солнечных лучей и других внешних воздействий. В частном домостроительстве под крышей подразумевают многослойную конструкцию, расположенную на специальных монтажных узлах — балках, лагах, которые, в свою очередь, крепятся к стенам и перекрытиям дома. Кровля, состоящая из ряда слоев различных материалов, получила название кровельного пирога.

Общий проект крыши и расходы на ее возведение или ремонт в значительной степени зависят от кровельных материалов, которые будут использоваться. При этом, вне зависимости от их характеристик, общая схема кровельного пирога состоит из таких элементов (перечисление снизу вверх):

Стропила — это несущие балки, на которых держится вся конструкция. В зависимости от конфигурации крыши, они могут образовывать один или несколько скатов. Самый популярный вариант крыши — двускатная. В ней своими нижними концами стропила опираются на мауэрлат — деревянную обвязку по периметру стены, а верхние концы образуют вершины треугольника. Пароизоляция. Она нужна для того, чтобы влага из внутренних помещений не проникала в утеплитель. Набивается изнутри к стропилам

Неважно, какое помещение под крышей — холодный чердак или отапливаемая мансарда — за счет разности температур внутри всегда образовывается конденсат. Слой пароизоляционной пленки не дает ему попасть в утеплитель и прочие составляющие кровельного пирога

Утеплитель. Если даже под крышей нет жилого помещения, а только холодный чердак, утеплитель все равно нужен, так как до одной пятой части тепла теряется через межэтажное перекрытие и кровлю. Большую популярность в качестве кровельного утеплителя получила минеральная вата. Она экологична, не является горючей, имеет малый вес. Одно плохо: теряет свои свойства под воздействием влаги, поэтому ее и надо покрывать мембранами с обеих сторон. Плиты минваты очень удобно закладывать между стропилами. Гидроизоляция также выступает в качестве мембраны, только, в отличие от нижней пленки, этот материал пропускает молекулы пара, а вот вода через нее уже не пройдет. Порядок «гидроизоляция сверху, а пароизоляция — изнутри помещения» очень важен, иначе утеплитель будет намокать со временем. Контробрешетка. Это рейки, которые набиваются вдоль стропил. У них двоякая функция: они обеспечивают плотное прилегание гидроизоляции к стропилам, а также обеспечивают вентиляционный зазор между мембраной и финишным кровельным покрытием. При использовании профнастила, фальцевой кровли, металлочерепицы и т. д. образуется конденсат, который должен испаряться при прохождении воздуха через вентзазор. Обрешетка. Она представляет из себя рейки, доски или сплошное покрытие, но уже набиваемые поперек стропил. Непосредственно на него осуществляется монтаж финишного покрытия. В случае применения жестких материалов используется разреженная обрешетка. Мягкая кровля требует обустройства сплошной подложки, в роли которой выступает листовая фанера или плиты OSB. Финишное покрытие. Называется так потому, что укладывается последним. Оно будет принимать на себя все воздействия окружающей среды: осадки, солнечные лучи, ветер, поэтому к его выбору стоит подойти ответственно.

Преимущества вальмовой крыши

Благодаря отсутствию вертикальных фронтонов вальмовая конструкция обладает меньшим сопротивлением ветровым нагрузкам. За счет наличия водостоков по всему периметру здания, стены меньше подвержены разрушению от воды и осадков.

В отличие от “палаточной” двухскатной кровли, конструкция вальмовой крыши более жесткая, прочная и не создает горизонтальных “распирающих” нагрузок на боковые стены дома.

За счет прочности конструкции появляется возможность обеспечить более длинные свесы кровли, что создает еще большую защиту стен и фундамента от потоков дождя. Вальмовая кровля, конструкция которой отличается повышенной сложностью, с точки зрения архитектуры – гораздо привлекательнее обычной двускатной.

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

  • В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
  • Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

  • Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
  • Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
  • Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

  • Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
  • Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

  1. Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
  2. Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
  3. Установка наслонных стропильных ног под ту или иную конструкцию.
  4. Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
  5. Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

Особенности монтажа

В интернете циркулируют суждения о том, что монтаж вальмовой крыши очень сложен и трудоемок. В этом есть доля истины, но, по своей сути, сборка этой конструкции мало чем отличается от строительства обычной двускатной кровли.

Тем не менее, новичкам мы не советуем начинать первый опыт с кровли жилого дома. Лучше попробовать свои силы, построив вальмовую крышу на беседке или на небольшой бане.

Вальмовая крыша для беседки – бесценный опыт сборки

Процесс устройства стропильной системы вальмовой крыши включает несколько этапов:

1. По периметру стен укладывается мауэрлат. В данном случае его ставят на стальные шпильки с резьбой, заделанные в кладке, и затягивают гайками. На участках стыковки (на углах дома и в местах сращивания) на мауэрлате выбирают посадочные плоскости, срезая половину балки.

2. Дальнейшая последовательность работ зависит от ширины перекрываемого пролета (площади крыши). Этот момент нужно учесть на этапе составления чертежа или схемы крыши.

Без стоек, поддерживающих коньковый брус можно обойтись в том случае, если ширина здания (пролет) меньше 7,5 метров. При ширине дома от 6 до 7,5 метров висячие стропила в верхней части нужно связать ригелем (балкой сечением 50х100 мм).

Если ширина строения невелика (до 6 метров), то для обеспечения жесткости стропильной системы будет достаточно нижних затяжек (балок перекрытия).

Уложив мауэрлат, на торцевых стенах отмечают центральную ось. По ней выставляют две крайние стойки и крепят их временными подкосами к балкам перекрытия. Если здание перекрыто панелями, то по ним укладывают центральную балку (сечение такое же, как у мауэрлата). На ней фиксируют нижние концы крайних стоек.

Начальный этап монтажа – установка вертикальных стоек под конек

Промежуточные стойки расставляют с шагом 1-2 метра. Если дом перекрыт балками, то стойки можно монтировать на них, фиксируя скобами или саморезами.

3. На стойки укладывают коньковый брус, отмечают на мауэрлате места установки стропильных ног и монтируют их. Для крепления стропил к мауэрлату используют врубку (делают вырез на стропильной ноге для более плотного контакта).

Врубка стропильной ноги в мауэрлат повышает надежность стыка

4. Вальмовые (накосные, диагональные) стропила нижним концом фиксируют к мауэрлату, а другим — к месту стыковки конькового бруса и крайних рядовых стропил.

После этого к ним крепят короткие стропильные ноги (нарожники).

Тот, кто хочет сделать вальмовую крышу своими руками, должен помнить, что главное внимание здесь уделяется качеству сборки узлов. Очень ответственно нужно подойти к установке конькового бруса, стыковке диагональных стропил с коньком и с нарожниками. Стык нарожника с вальмовым стропилом

Стык нарожника с вальмовым стропилом

На больших крышах стандартной длины бруса (6 метров) не хватает для изготовления цельного диагонального стропила. Поэтому его собирают из двух частей, надежно фиксируя их между собой.

Свесы вальмовой кровли делают, набивая на стропильные ноги обрезки бруса или толстой доски (кобылки), выходящие за периметр стен на 50-100 см.

Закончив монтаж стропильной системы, к ней прибивают обрешетку и настилают кровельный материал.

Видео по теме:

Создание проекта

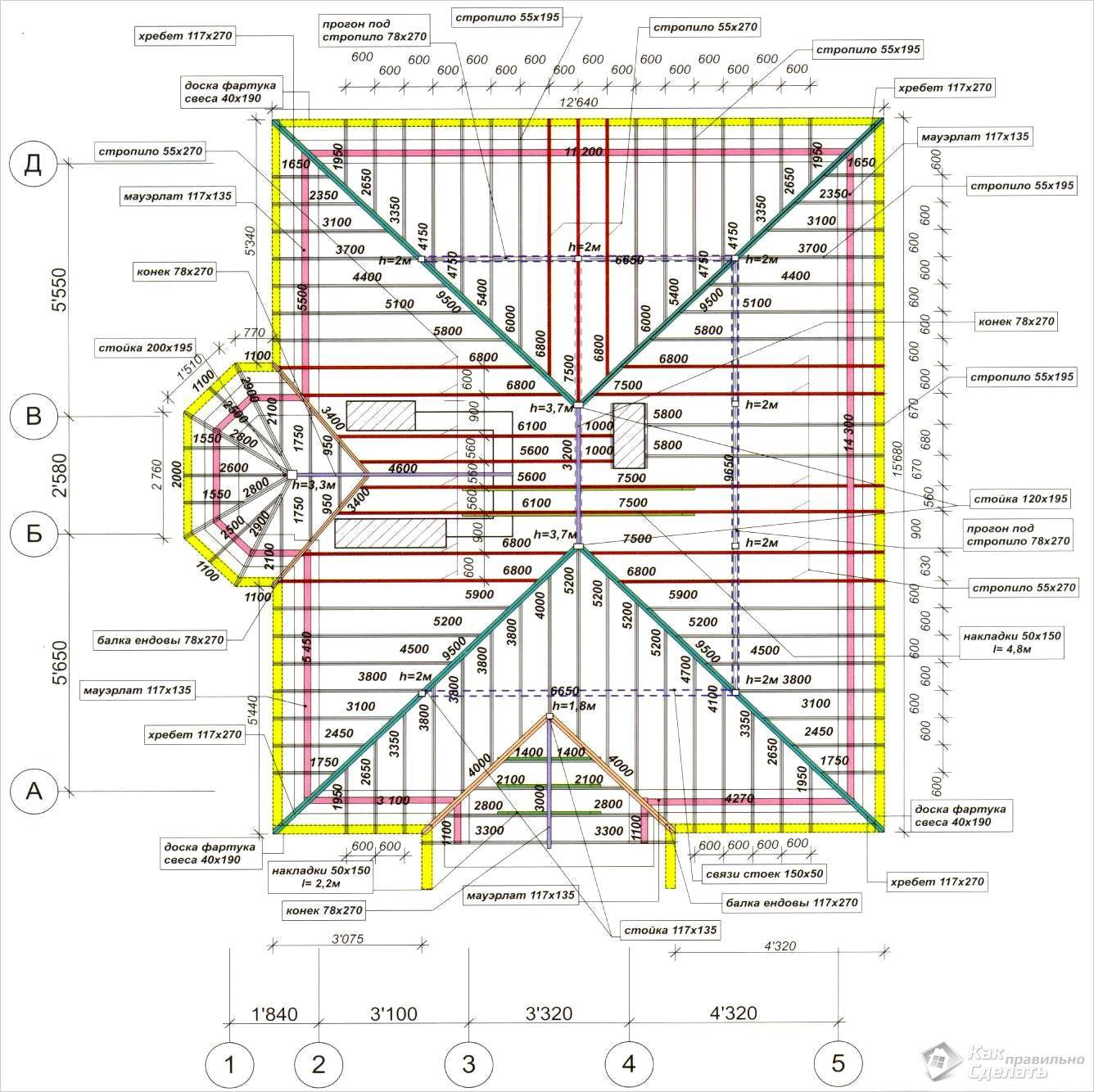

Чертеж вальмовой крыши

Выполнить чертеж вальмовой крыши с подробным описанием длины, сечения элементов и угла наклона – эта задача не под силу новичку. Схема должна быть построена с учетом расчетов по специальным формулам. Можно рассчитать, например, при помощи строительного калькулятора. Выбрав угол наклона для скатов, ориентируясь на вид кровельного покрытия и погодные условия, можно рассчитать высоту конька и другие значения. Форма и размеры стропильной конструкции также требуют подробного расчета и описания на схеме. Если вы сомневаетесь, что самостоятельно грамотно составите проект, лучше обратиться к специалистам.

Инструкция по выбору и расчету стропильной системы

Возведение дома начинают с оформления проекта. Самостоятельная разработка чертежа невозможна без:

  • изучения технологии строительства;
  • расчета ферм.

Факторы, влияющие на выбор:

  • угол наклона скатов;
  • материал вальмовой кровли;
  • вес «кровельного пирога»;
  • ветровые и снеговые нагрузки;
  • сейсмическая опасность;
  • габаритные размеры коробки дома, наличие внутренних несущих перегородок, колонн;
  • планирование организации мансардного помещения.

Уклон скатов определятся не только из эстетических соображений

Важно найти золотую середину между положительным визуальным восприятием и сохранением надежности, функциональности конструкции. Величина угла тесно взаимосвязана практически со всеми вышеуказанными факторами:

  • Применение всех видов кровельных материалов ограничено диапазоном этого параметра.
  • Чем меньше угол наклона, тем незначительнее воздействие ветровой нагрузки.
  • Увеличение до 45-60° гарантирует самостоятельный сход осадков. Воздействие снежного покрова минимизируется.
  • Уменьшая угол наклона, получаем снижение площади и веса всей системы. Падает расход тепловой энергии для прогрева чердачного пространства.
  • Организация мансардного этажа маловероятна при малой величине наклона.

Виды стропильных ферм

1. Наслонная – конструкция вальмовой крыши выполняется с опорой на:

  • внешние стены (мауэрлат);
  • прогон (коньковый);
  • на внутренние несущие перегородки, колонны внутри дома через лежень.

Распределение нагрузки происходит за счет установки дополнительных стоек под коньковый брус. Лежень разделяет давление по всей поверхности внутренней перегородки (колонны).

2. Висячая – применяется для строений с максимальным размером фундамента до 6

7 метров. Стропилы опираются на стены. Распределение нагрузки с помощью стоек, затяжки, ригеля, подкосов. Для вальмовых крыш такой вид редко используется.

Инструкция по расчету стропильной системы

Выполнение чертежа четырехскатной крыши невозможно без совершения математических расчетов.

1. Размер прогона – определяется исходя из габаритов дома. Стандартное решение: длина за минусом ширины. Середина конькового бруса расположена четко над пересечением диагоналей основания. Линия прогона параллельна фронтальным стенам.

2. Высота конька: Н = b х tgα. b – половина длины торцевых стен дома, α – уклон скатов. Числовое значение тангенса определяется по таблице Брадиса.

3. Размер центральных и промежуточных стропил ската: Lцтр.стр.ската = √( Н² + b²).

4. Длина центральной стропильной ноги вальмы: Lцтр.стр.вальм = √( Н² + b²). При нестандартном выборе размера конька величина b определяется как половина разницы длин дома и прогона.

5. Размер диагональных элементов: Lдгн.стр. = √ (Lцтр.стр.вальм² + b²).

6. Вычисление длин нарожников – используется свойство подобных треугольников. Если углы равны, по одной из сторон выполняется пропорция длин, то будет соблюдаться соотношение остальных составляющих фигуры: D = 3/4 C, значит: Lнар = Lцтр.стр.вальм х 3/4.

7. Расстояние между стропилами зависит от выбора:

  • Размеров сечения, качества древесины. Чем слабее материал, тем меньше должен быть шаг.
  • Наличия, вида теплоизоляционного слоя – определяется удобством монтажа утеплителя (60-120 см).
  • Кровельного материала, его веса и геометрии. Чем больше общая масса, тем меньше шаг. Как и с теплоизоляцией, учитывают размеры листа.

Минимальный шаг между фермами – 60 см, максимальный – 2 метра.

8. Формирование и расчет свесов зависят от предпочтений жильцов и высоты дома. Минимальный размер для 1-этажного строения – 500 мм. Задача – защитить стены от атмосферных осадков.

Выбор стройматериалов

Перед тем как сделать четырехскатную крышу для беседки, необходимо осуществить правильный выбор материалов.

Выбирать следует прочные и ровные брусья, на поверхности которых отсутствуют трещины, червоточины, следы гнили или плесени

Для выполнения работ придется приобрести:

  1. Брус, имеющий сечение 100 на 100 или же 150 на 150 мм. Он будет использован для изготовления мауэрлата.
  2. Чтобы изготовить стропильные ноги, можно использовать доски с сечением 150 на 50 или 150 на 100 мм.
  1. Для обрешетки потребуется необрезная доска размерами 30 (40) на 100 мм. Поскольку обрешетка будет закрыта кровельным материалом, то для ее создания можно использовать пиломатериалы третьего сорта.
  2. Рейки размером 30 на 30 мм. Их применяют для создания контр-обрешетки.
  3. Карнизная доска и ветровая доска.

Конструкция вальмовой кровли

Конструкция данного вида крыши отличается от других типов кровли наличием четырех скатов, которые имеют наклон со всех сторон строения. В случае строительства вальмовой крыши на месте фронтонов, расположена еще пара скатов. Два из них треугольной формы, а два других представляют — трапеции.

Разнообразие крыш: полувальмовая крыша (ее называют «голландской»). Этот тип кровли напоминает треугольные скаты, которые не полностью доходят до карниза; «датская крыша». Особенность такой крыши заключается в совершенно несложном монтаже, а также в невысоких расходах на кровельные материалы. Последний вариант лучше подойдет для тех, кто хочет по минимуму привлечь наемную силу при постройке дома. Возвести такую крышу самим легче, если вы остановитесь на «датской крыше».

Стропильная система четырехскатной вальмовой крыши

Конструкция состоит из таких элементов: конькового бруса; различных стропил, мауэрлата (брус, который предназначен для привязки всей крыши к стенам здания). Различают виды стропил: центральные или рядовые, диагональные или наклонные

При вычислении стропильной системы необходимо принять во внимание ряд особых моментов: ветровую нагрузку; интенсивность атмосферных осадков; материал, который вы планируете использовать; использование пространства под крышей (может, со временем, захотите создать мансарду). На основании этих характеристик необходимо рассчитать углы наклона и высоту крыши. Если вы планируете использовать чердак, то в вальмовые крыши можно вставить мансардные окна

Если вы планируете использовать чердак, то в вальмовые крыши можно вставить мансардные окна.

Вальмовая крыша фото

Если вы еще в стадии раздумий по поводу выбора кровли для своего дома, может быть полезным просмотр фотографий уже выстроенных домов с такими крышами. Эти фотографии с вальмовыми крышами смогут помочь вам разобраться, в чем же отличия и преимущества этих крыш.

Правила и порядок монтажа

Работы производят с мауэрлата, затем выполняется укладка опорного бруса, на который устанавливают стойки для крепления бруса. Проследите, чтобы стойки были закреплены точно вертикально. Обязательно используйте отвес. После этого производите крепеж конькового бруса

При монтаже кровли уделите о внимание точной разметке, без нее нельзя хорошо произвести установку стропил. Для этого используют разметочные рейки (шаблоны). На шаблоны нанесите (согласно расчету) метки, чтобы были одинаковые расстояния между стропилами

Это позволит свести к минимуму неприятные ошибки при строительстве крыши

На шаблоны нанесите (согласно расчету) метки, чтобы были одинаковые расстояния между стропилами. Это позволит свести к минимуму неприятные ошибки при строительстве крыши.

Вначале определите две главные точки: одна из них расположена в центре конькового бруса, а другая на средине стены мауэрлата. После нахождения этих точек, производите фиксацию центрального стропила. Затем преступайте к установке других стропил. При помощи шаблона контролируйте их положение.

Следующий этап: монтаж стропил. Закрепите к мауэрлату внизу, а к коньковому прогону вверху. Завершают возведение — установкой угловых стропил.

Кровельный «пирог» крыши

После завершения работ стропильной конструкции приступайте к созданию вальмовой крыши. Создание надежной крыши возможно, если будут соблюдены основные правила «приготовления» «слоеного пирога». Главные элементы кровельного пирога: пароизоляция; теплоизоляция; гидроизоляция, обеспечивает защиту от влаги; контробрешетка; обрешетка — на нее улаживают кровельные изделия.

При выборе кровельного материала нужно учитывать: конфигурацию крыши, уклон, климатическую зону; Для четырехскатных вальмовых крыш используют разнообразные кровельные материалы, которые делят на две группы: листовые и штучные. Листовая группа включает: ондулин, металлочерепицу и оцинкованное железо. Штучная группа: этернитовая плитка, черепица, шифер и другие материалы. Затем выполняют окончательный процесс: монтаж специальных покрытий; в месте выхода трубы выполняется ее обделка; устройство водостока; ограждений на крыше.

Способы монтажа нарожников и накосных стропил

Короткие стропила, фиксируемые между накосными балками и нижней опорой должны иметь жесткую фиксацию с каждой частью каркаса крыши. С этой целью в точке крепления верхнее окончание нарожника подпиливается под углом, с расчетом добиться плотного прилегания с накосным стропилом. Фиксируется нарожник при помощи гвоздей. Дабы придать прочности каркасу кровли нижняя плоскость, на которую опираются стропила, укрепляют брусками с квадратным сечением в пять сантиметров. На таких брусках можно закрепить нарожники. Длина диагональных накосных стропил, зачастую, превышает длину стандартного бруса, что требует наращивания стропила. Для того чтобы срастить брус по длине следует изготовить стыковой узел. Подобная конструкция изготавливается методом косого прируба с укреплением места стыка стяжными болтами 13-14 мм. Большое количество различных конструкций крыш на частных домах и коттеджах поражает своим разнообразием. Архитектурных идей – множество. Но вальмовая конструкция остается оптимальным вариантом по надежности и долгосрочности из всего многообразия четырехскатных крыш. Строительство подобной кровли труднее в сравнении обычной двухскатной, но при достаточном терпении и следовании квалифицированным рекомендациям, это принесет положительные практические и эстетические результаты.

Что такое вальма

Конструкция вальмовой крыши представляет собой четырехскатную систему. В центре которой находится конек или просто точка соединения скатов. Скат кровли — наклонная поверхность,

Лучше всего такой тип подходит для покрытия зданий, в плане приближенных к квадрату, то есть имеющих большую ширину. При возведении нет фронтонов, стены по всему периметру одинаковой высоты. Оптимальным значением угла наклона в градусах станет значение от 20 до 45.

Основными ее частями являются:

  • скаты (при простой кровле прямоугольной или квадратной формы образуется 4 ската);
  • конек — самая верхняя часть кровли;
  • карниз — нижняя часть крыши.

    Схема вальмовой крыши

Общие правила и рекомендации

При самостоятельном изготовлении и монтаже стропильной системы, такой крыши, как вальмовая четырехскатная крыша, важно придерживаться некоторых правил. Соблюдая их, вы удачно проведете строительные работы

  1. Определитесь, какой тип системы вас больше всего устраивает.
  2. Сделайте, по возможности, чертеж будущей кровли.
  3. Решите, каким должен быть угол двухскатной крыши или наклон многоскатной.
  4. Выберите тип стропильной системы. Если у вас небольшой дом, можно выполнить висячий тип системы. Если же строение достаточно большое и есть центральная, одна или несколько несущих стен, необходима наслонная система.
  5. Просчитайте метраж необходимого материала, а также толщину досок и бруса, которые пойдут на изготовление стропил. Помните – экономить на материале в этом случае ни в коем случае нельзя. Недостаточно прочные стропила просто не выдержат вес будущей кровли.
  6. Приобретите заранее все необходимые инструменты, а также гвозди, шурупы и прочее.
  7. Основную часть стропильной конструкции легче собирать на земле. Смонтируйте все, что возможно, внизу, затем поднимите конструкцию, и продолжайте монтаж уже на крыше.
  8. Надежно закрепляйте друг с другом все элементы конструкции, проверяя в процессе прочность и точность креплений.
  9. Соблюдайте технику безопасности, ведь вам придется работать на достаточно большой высоте. Поэтому, желательно подстраховать себя прочным ремнем или тросом, закрепленным на крыше.

Подытожить можно, порекомендовав вам хотя бы минимально изучить информацию о том, какие существуют виды двухскатных крыш, а также – более сложные варианты. Пересмотрев их, вы не только будете иметь представление о типах и разновидностях крыш. Вам будет гораздо легче принять окончательное, оптимальное для вас решение.

Помогла ли вам статья?

ДаНе очень

Кровельный пирог для кровли

Кровельный пирог вальмовой кровли — это конструкция последовательно уложенных слоев материалов, которая устанавливается на готовую стропильную систему и несет функцию утепления здания, защиты от внешних природных явлений.

ВАЖНО!
От того, насколько правильно уложены слои кровельного пирога, зависит качество и функциональность кровельной конструкции.

Способ наложения слоев должен иметь правильную последовательность:

  • Пароизоляция. Специальная пленка, которая препятствует попаданию влаги в подкровельную систему;
  • Теплоизоляция. Уложенный между стропилами утеплитель, который сохраняет тепло в помещении;
  • Гидроизоляция. Специальный материал, который препятствует попаданию влаги из внешней среды в помещение;
  • Контробрешетка, обрешетка. Уложенные на кровельные слои доски, к которым крепится внешний кровельный материал.

Важно! Необходимо соблюдать последовательность укладки слоев кровельной системы, так как от этого напрямую зависит качество и долговечность кровли. Например, если перепутать пароизоляционный и гидроизоляционный слои, то это будет обеспечивать наличие влаги в доме и кровельном пироге

Например, если перепутать пароизоляционный и гидроизоляционный слои, то это будет обеспечивать наличие влаги в доме и кровельном пироге.

Кровельный пирог

Разновидности крепления стропил

В зависимости от конструктивного решения, наличия внутренних стен и расчетной нагрузке применяют различные виды крепления. Каждое из них подразумевает собственный вариант подготовки стропил для стыковки с мауэрлатом. Ниже перечислены три основных способа крепления:

  • жесткий;
  • наслонный;
  • скользящий.

Последний вариант рассматривать не будем, так при его применении делать запилы не потребуется. Обычно его используют при устройстве крыши на домах из бруса. Он больше всего подходит, так как стены из дерева со временем дают усадку. Из-за этого стропильная система может изменить геометрию и появятся течи.

В остальных вариантах придется делать точные запилы. Понадобятся точные измерительные приборы, строительный карандаш и электрическая или бензопила.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
