Слив в бане своими руками

Яма против канализации

Устройство слива в бане может предусматривать отведение сточных вод в сливную яму или централизованную канализацию. Чем хорош первый вариант, и чем он уступает второму:

  1. Водоотведение в бане в индивидуальный септик позволит не зависеть от бюрократической машины «Горводоканала» и муниципальных властей. Не нужно никаких согласований технической документации, разрешений, проектов. Рассчитываем только на себя, собственные знания и силы. В большинстве случаев, это ключевой и самый решительный аргумент.
  2. Отсутствуют периодические ежемесячные платежи за сточные воды.
  3. Не нужно беспокоиться о периодическом появлении заторов и иных неприятных последствий пользования отечественной канализационной сетью. Особенно ярко негативные последствия проявляются в период выпадения обильных атмосферных осадков. Ситуацию усугубляет недостаточное сечение запроектированных магистралей при неуклонном росте количества абонентов. Качество технической реализации коммуникаций с соблюдением обязательных уклонов, чистоты сопряжений, углов — далеко не самая сильная сторона нашего коммунального хозяйства.
  4. В большинстве случаев, объем работ и уровень издержек для врезки в централизованную сеть превышает аналогичный показатель при обустройстве собственного локализованного септика.


В тоже время, сливная яма для бани может таить в себе и неудобства в использовании, и даже определенные угрозы:

Обустраивая слив для бани своими руками, особое внимание следует уделять структуре грунта в месте закладки септика. В определенных случаях возможно проявление так называемого «насыщения» подлежащих грунтов влагой, в результате чего они получают свойства плывунов, с резкой потерей своей несущей способности;
Располагать яму необходимо на расстоянии не менее 4500 мм от линии фундамента бани

Некоторые практикующие эксперты исповедуют такое правило: кромка сливной ямы должна располагаться от линии фундамента бани на расстоянии не меньшем, чем полная высота строения, — от подошвы цоколя до его конька;
Сливная яма может оказать негативное влияние на естественные источники водоснабжения, такие как скважины, колодцы, родники. О правилах размещения инфраструктуры в пределах участка, мы уже рассказывали здесь;
Грамотно обустроенная яма с большим внутренним объемом — серьезное сооружение, которое требует проведения большого объема земляных работ и последующей утилизации вынутого грунта;
Недостаточно изолированная яма может служить источником неприятного запаха, предметом концентрации проблем сугубо санитарного характера, например, в ряде регионов — рассадником комаров;
Если грунт, в месте закладки ямы не наделен достаточными дренирующими способностями, ее объем небольшой, а водоотвод в бане обильный, необходимо быть готовым к тому, что затраты на услуги ассенизаторской бочки станут постоянной строкой расходов, которые в ряде случаев превысят платежи на счет горводоканала по оплате канализации.

Несколько особняком стоит выполнение работ в таком контексте, как слив в бане на винтовых сваях. В чем здесь вся соль? Винтовые сваи непосредственно выполняют роль несущего узла, который воспринимает и равномерно распределяет статическую нагрузку строения. Протяженной линии соприкосновения с грунтом нет, в меньшей степени такая конструкция подвержена и размыванию, как в случае с ленточным фундаментом. Поэтому, в некоторых случаях выгребную яму располагают непосредственно под баней. Единственное условие — необходимо обеспечить возможность для удобного доступа к сервисному лючку со стороны ассенизаторов. Шланг вакуумной бочки не настолько гибок и подвижен, чтобы его можно было использовать в очень стесненных условиях.

Если еще немного остановиться на вопросах обустройства септика, то вероятно необходимо отметить еще одну простую и эффективную конструкцию, такую как сливная яма из покрышек для бани. В условиях сельской местности, а тем более дачного участка, когда обустройство полноценной ямы затруднительно, в качестве основных элементов, формирующих окружность ямы, можно использовать отработанные покрышки от грузового автотранспорта. Большое количество типоразмеров позволит оформить яму самого различного сечения, а если удача улыбнется и удастся заполучить покрышки от сельскохозяйственной техники, то при небольшом бюджете можно соорудить яму приличной кубатуры, которая может обслуживать баню, используемую не время от времени, а постоянно. Наибольшее распространение получили передние и задние покрышки от тракторов Т-150К, К — 700, К-701, задние от ЮМЗ — 6, МТЗ — 80/82.

Сооружение проливного пола

При устройстве слива необязательно, чтобы полы были теплыми. Это означает, что для них не требуется укладывать теплоизоляционный слой внутри конструкции. Монтаж досок настила заключается в их креплении по периметру с использованием дополнительных черепных брусков. Созданную конструкцию можно при необходимости легко демонтировать и вынести наружу для проветривания и просушки, что продлит срок ее службы.

Лаги

Прежде чем приступить к укладке лаг своими руками, необходимо подготовить для них место. Обязательно следует положить двойной слой гидроизоляции

Особое внимание нужно уделить технологии укладки: эти элементы должны быть установлены строго горизонтально с небольшим уклоном в направлении места сбора отработанной воды. Уклон делается посредством вырубки в лагах, постепенно уменьшая их высоту на 2-3 мм в направлении места сбора сточных вод

В конечном итоге должен получиться требуемый уклон пола, который не должен превышать 10°.

При укладке половых досок протекающего пола нет необходимости использовать крепежные элементы. Для правильного выполнения этой работы необходимо учитывать ряд важных моментов, которые обусловлены спецификой проливных полов:

  • Недопустимо начинать стелить доски протекающего пола, пока не будет установлен приемник для воды.
  • Используемый настил одновременно служит гидроизолятором для нижнего перекрытия бани.
  • При укладке досок обязательно необходимо выдержать величину зазора, которая должна составлять не менее 5 мм. Этого будет достаточно, чтобы вода могла естественным путем уходить вниз даже при значительном разбухании настила.
  • В обязательном порядке опорные столбики для лаг оборачивают двойным слоем гидроизоляции.

Опорные столбики

Для изготовления столбиков опор лаг используют кирпич 250 х 250 мм. Эти поддерживающие элементы устанавливают на песчаную или бетонную подушку, выдерживая между ними шаг 0,8-1 м. По завершении монтажа их необходимо оштукатурить, а землю между ними застелить рубероидом.

Если все сделано верно, то расстояние между нижней точкой поверхности протекающего пола и рубероидом, уложенным внизу, будет составлять не менее 300 мм. Выполнить это требование удается за счёт лаг, которые укладывают на опорные столбики.

Делаем приямок – простая и быстрая операция

Как было отмечено, водоотвод от небольших, редко используемых бань разрешается организовывать при помощи приямка. Схема его устройства такова:

  1. Копаем яму под будущим напольным основанием парной.
  2. Заполняем наш мини-котлован слоем щебня, керамзита либо боя кирпича.
  3. Сверху насыпаем песок.
  4. Устанавливаем деревянные лаги поверх ямы со сделанной фильтрующей подушкой.
  5. Укладываем дощатый настил на смонтированные опорные элементы. Пиломатериалы, как вы помните, мы устанавливаем не вплотную, а с зазорами.

Доски можно прибить к лагам. Но лучше этого не делать, чтобы иметь возможность периодически снимать настил и просушивать его вне помещения.

Некоторые умельцы делают усовершенствованный приямок. Он выполняет функцию сборника стоков, которые после достижения заданного уровня уходят в канализацию. Этот вариант приямка сооружается также достаточно просто. Копаем кубическую по конфигурации яму под полом. Длину ребер такого котлована берем не меньше 50 см. Защищаем стены и дно ямы от влаги. Проще и надежнее всего залить их бетонной смесью. Хотя можно использовать и какой-либо рулонный гидроизолятор, например, рубероид.

Далее на высоте примерно 10 см от напольного основания подводим трубу к приямку. За пределы постройки выводим ее под уклоном (иначе стоки не смогут уходить из ямы самотеком). Монтируем гидрозатвор. Он представляет собой приспособление, не позволяющее малоприятным канализационным запахам проникать в парилку. Самый простой гидрозатвор – установленная с небольшим наклоном пластинка из металла. От дна ямы ее нижний торец обязан быть отдаленным сантиметров на 5. Также затвор можно сделать из обычного резинового мячика. Его следует закрепить над ямой (непосредственно над сливом). Когда резервуар пустой, мячик закрывает собой трубу, а при наполнении емкости он всплывает, и вода беспрепятственно уходит по трубе.

Рекомендации по обустройству пола со сливом для бани

  • Для отвода жидкости из помещения выполните монтаж сливной трубы в полу бани (обычно в моечной).
  • Сливное отверстие закройте сеткой для предупреждения попадания внутрь крупных предметов.
  • Пол изготовьте с небольшим уклоном в сторону сливного фланца.
  • Если пол бетонный, проверьте отсутствие впадин и неровностей, в которых может останавливаться вода.
  • Чтобы вода быстро поступала к стоку, в пол возле стены забетонируйте желоба. Для изготовления желобов используйте бетонные, асбестовые, керамические, а также полипропиленовые трубы. Изделия необязательно должны быть особопрочными, ведь грязная вода неагрессивная, а температура — менее 60 градусов.
  • В бане с несколькими «мокрыми» помещениями изготовьте стояк, к которому подведите воду со всех помещений. Обычно его монтируют в углу и крепят хомутами.
  • Внутреннюю канализацию прокладывают до настилания полов, с уклоном, чтобы вода поступала к месту слива самотеком. По желанию пол покройте матовой плиткой.
  • Предусмотрите вентиляцию стояков, для этого трубу устройства выведите вверх, сквозь крышу, и зафиксируется в таком положении.
  • Стоки от санузлов соберите по традиционной схеме с использованием канализационных элементов — сифона, водяного затвора.
  • В душевых установите стоки с затворами — трапы.

Расчёт необходимого материала

Труба и тройник из полипропилена для прокладки слива

Количество материала, необходимого для установки водоотводящей системы, подбирается согласно ранее составленному проекту. К примеру, для устройства внутренней части слива размером 5×5 м потребуется:

  • сливной трап с прямым выходом 105×105/50 мм;
  • труба раструбная ПП Ø50 длиной 500 мм;
  • труба прямая ПП Ø50 длиной 1000 мм;
  • труба прямая ПП Ø50 длиной 2000 мм;
  • муфта переходник 50–110 мм;
  • отвод ПП 45о.

При необходимости используется полипропиленовый отвод под 90о. Длина трубы для соединения сливного трапа может варьировать от 500–1000 мм в зависимости от высоты пола. При необходимости труба подрезается. В качестве сливной трубы используется изделие длиной 2000 мм. При прокладке наружных коммуникаций применяются ПВХ трубы длиной до 3000 мм.

Необходимый инструмент для работы

Для рытья траншей и водоприёмника потребуется удобная лопата

Для проведения монтажных работ потребуется следующий инструмент:

  • штыковая и совковая лопата;
  • пузырьковый уровень;
  • строительный нож;
  • болгарка с диском по металлу/бетону;
  • ёмкость для песка/щебня.

Для выемки грунта на глубину более 2 м лучше использовать спецтехнику. Это позволит ускорить процесс выполнения работ. Если же все работы будут выполняться вручную, то необходимо позаботиться о технике безопасности.

Рытьё колодца следует выполнять только с помощью напарника, который будет следить за тем, чтобы земля, осыпаемая со стенок колодезной шахты, не завалила рабочего. Все работы выполняются на страховочной верёвке. Исполнитель обязательно экипируется плотной спецодеждой и средствами индивидуальной защиты в виде каски, очков и перчаток.

Выбор труб для канализации

В устройстве слива в бане не предъявляется каких-то особенных требований к трубам. Для организации канализационного сброса достаточно традиционных пластиковых вариантов серого цвета сечением от 50 до 100 мм внутри помещения и оранжевых ПВХ труб для наружного использования.

Трубопроводы из поливинилхлорида укладываются непосредственно в грунт и могут пролегать без дополнительного утепления и применения бетонных лотков. Выходная деталь должна быть диаметром не менее 100 мм.

Тем не менее если уложить отведение на достаточную глубину не удаётся, а в оборудовании канализации своими руками это не всегда просто сделать, то конструкцию надо утеплять специальными материалами и обвивать нагревательным кабелем. В первую очередь это правило распространяется на те случаи, когда парную планируется использовать в том числе и в зимнее время. Утепление идёт вплоть до контейнера септика.

Устройство герметичной ямы

Вся подобная система выгладит просто и удобно монтируется. Разводка канализации по дому выводится в бочку, вкопанную не ближе 5-6 м. В яму собираются все стоки, откачивать ассенизаторской машиной весьма удобно, особенно если расстояние от забора будет не больше 2 м.

Вкапывать бочку нужно не глубже 7 м. В противном случае откачивающий шланг не сможет забрать всю жижу и будет собирать только жидкость с поверхности. При расчетах расположения емкости необходимо учесть особенности рельефа местности. Если дом находится в низине, есть большая вероятность, что после сильных осадков вода будет скапливаться большим количеством. Рекомендуется использовать бочки большого размера, поскольку емкости с малым весом могут быть вытеснены на поверхность пучинистым грунтом и почвенными водами из ямы.

Если семья насчитывает больше двух человек, стоит задуматься над организацией сливной ямы переливного типа. Состоит конструкция из двух последовательно расположенных бочек. Расположены емкости одна чуть выше другой. Соединение обеспечивается посредством вмонтированной дополнительной трубы. Жидкость откачивается индивидуально из каждой бочки.

В обоих вариантах бочка должна быть установлена, обеспечивая легкий доступ машине ассенизаторов. При герметичном запирании отверстия бочки необходимо оставить вентиляционное отверстие Ø100 мм для фановой трубы. Во время разложения органических отходов (фекальных масс) сточных вод образуется большое количество метана. Чтобы выводить его эффективно, труба должна возвышаться на полметра от уровня почвы. Если отвода газа не будет, бочка взорвется.

Спорным вопросом остается отмостка вокруг крышки бочки. Некоторые источники не рекомендуют заливать площадку вокруг отверстия бетоном. Поскольку при проседании почвы бетонный круг может начать давить на верхнюю часть емкости и тем самым повредить её герметичность.

Монтаж слива под полом из оцинкованных листов

Для организации полноценного слива изготавливается желоб из металла, который прикрепляется к параллельно идущим доскам. Это позволит конструкции жёстко стоять и не деформироваться во время эксплуатации. Ширина желоба — 100-150 мм. Конструкция устанавливается под углом для стока в общую трубу.

Щель в деревянном полу, которая отвечает за сток воды, должна при этом располагаться над металлическим желобом точно посередине.

Для упрощения монтажа слива с металлическим желобом все свободное пространство тоже выстилается оцинкованными листами с высоким барьером. Фрагменты уложены под таким углом для стока, чтобы все не попавшие в желоб жидкости возвращались снова в него. Это позволяет сэкономить время и средства на горбыле, утеплителе и герметичной плёнке, которые ещё нужно правильно уложить.

Перед тем как приколачивать половицы, важно проверить функциональность и герметичность металлического слива. Если этот этап проигнорировать, потом будет сложнее устранять неполадки

Вся жидкость должна уходить без остатка.

После сборки всей конструкции в полу вырезается монтажный люк, который позволит проконтролировать работу слива в бане и в случае необходимости быстро установить и устранить неполадки.

Сборка канализационной системы — не самый сложный процесс в строительстве своими руками. Достаточно чётко соблюдать последовательность действий, иметь под рукой подходящий инструмент и учитывать тонкости монтажа. В интернете сейчас представлено много фото для ознакомления с процессом монтажа наглядно. Не забывайте, что все детали сливного узла не должны быть жёстко фиксированы, поскольку из-за постоянного изменения температуры детали будут постоянно расширяться и сужаться. При основательной фиксации они могут деформироваться в местах прикрепления и вывести систему из строя. Если никуда не торопиться при строительстве и учесть все нюансы, то слив в бане прослужит не один десяток лет.

Слив воды в грунт под баню

Существуют ограничения для подобного отвода воды:

  • Для сооружений, возведенных на ленточном фундаменте, этот способ представляет определенную опасность. Ленточный фундамент построен с использованием бетонной смеси, хорошо впитывающей влагу. Небольшое количество сточных вод рядом с ним не окажет влияние на структуру бетона, но интенсивная эксплуатация бани может повлиять на прочность фундамента. Поэтому воду сливают под баню, если количество моющихся не больше трех.
  • Если поверхность участка — рельефная, вода может со временем размыть грунт и ослабить фундамент.
  • Под баней не должно быть глины или другого грунта, плохо впитывающего воду, иначе под полом постоянно будет мокро.

Простое устройство слива в бане: общие сведения или с чего начать

Как ни крути, а баня, это как раз такое место, где вода – совершенно неотъемлемая часть постройки. Тут хочешь – не хочешь, но все части конструкции так или иначе соприкасаются с влагой на протяжении всего срока эксплуатации

Причем, что особо важно, что с влагой будут контактировать как стены и кровля снаружи, так и все внутренние покрытия, и материалы. Для того, чтобы древесина, глина, металл и прочее быстро не пришло в негодность, нужно в первую очередь разобраться, как правильно сделать слив воды из бани, чтобы она полностью просыхала в моменты, когда ее не используются, то есть, в промежутках между мытьем

Как ни крути, а именно от двух самых важных показателей зависит вся процедура мытья, а также ее безопасность. В бане должна быть отлично спроектирована и воплощена в жизнь вентиляция, а также канализация

Причем первое ничуть не важнее второго, так как мытье в бане, где разводится грибок, гниет древесина, а также проживают миллиарды микроорганизмов, оставшихся после последнего мытья – дело не то что неприятное, но даже опасное для жизни.

Если этот момент не продумать заранее, еще при постройке, то вскоре вам можно ждать множество проблем, к примеру, экстренный ремонт фундамента, очищение стен и пола от грибка, гниение и замена досок и так далее, перечислять можно долго, но гораздо лучше вообще избежать подобного. Обычно отвод воды делают как раз из-под помывочной и парной, причем влага может поступать как в специальное отведенное место вне стен помещения, так и в яму сразу же под ним. Именно для того, чтобы разобраться, как сделать в бане слив воды максимально эффективным, нужно выяснить несколько простых моментов, от которых и будет зависеть выбор конструкции.

Выясните, какой тип грунта находится под вашей баней на участке, это важно для того, чтобы понять, будет ли влага сама уходить в почву, впитываясь в нее, словно в природный фильтр.
Также нужно понять, где именно будет располагаться водоотводящий канал, а также будет проложена труба канализации. То есть, нужно очертить умственно участок, прикинуть его площадь, и представить себе трубу или простой водоотвод.
Важно узнать, насколько близко проходить ветка централизованной канализационной системы, и есть у вас реальная возможность подключиться к ней.
Не помешает также оценить и собственные силы

Стоит десять раз подумать и все взвесить, прежде чем браться за такую достаточно сложную работу, и есть нет опыта и уверенности в себе, лучше воспользоваться услугами профессионалов.

Простой способ

Приямок под баней

Приямок возле бани

Самым простым способом считается вывод стоков непосредственно в грунт под сооружением, в так называемый приямок. При использовании такого метода нет необходимости в обустройстве системы канализации, выкапывания выгребной ямы и прочих трудностей.

Сливная яма возле бани

Но слив стоков в грунт под баней не всегда возможен, тут нужно учитывать различные факторы. А именно:

Характеристики фундамента. Если в бане фундамент выполнен ленточным или плиточным способом, то использовать такой способ не рекомендуется. Бетон имеет свойство впитывать влагу, а значит, от большого ее количества может повредиться. Если в бане будут мыться не более трех человек раз в неделю, то это не столь существенно. В этом случае сливать стоки в грунт под строение можно. Но если пользоваться баней будут чаще, то лучше подумать о других методах отвода.
Состав грунта

Важно, чтобы вода сразу уходила. Если под баней глинистый грунт, то такой метод точно не подойдет

Лучше если на участке песок или супесчаная почва.
Рельеф местности. Если имеется склон, то стоки будут не впитываться в грунт, а стекать. Это может навредить фундаменту.
Состав стоков. При наличии в бане туалета сливать стоки необходимо только с помощью системы канализации в септик или выгребную яму.

Способ со сливной трубой

В целом, этот способ похож на предыдущие и отличается только типом материалов и небольшими различиями в конструкции септика. Здесь важна более длинная протяженность трубы

При этом, саму трубу важно монтировать еще на этапе заливки фундамента с уклоном в сторону площади для постройки отстойника

Отстойник делается на основе бетонных колец, которые составляют стенки ямы. Дно в свою очередь не должно ничем перекрываться для лучшего впитывания отходов. Труба закладывается без углов и изгибов, причем диаметр трубы берется максимально возможный среди канализационных труб для бытовых стоков

При установке трубы важно её утеплить, так как при промерзании почвы вода в трубе может замерзнуть и деформировать пластик, в лучшем случае

Слив воды в бане с бетонными полами

Иногда даже в парной, не говоря о помывочной и комнате отдыха, устраиваются сплошные полы из бетонной стяжки с облицовкой плиткой или аналогичными материалами. В этом случае слив воды выполняется по стандартной для душевых отсеков технологии:

  • при выполнении стяжки в полу сразу же закладываются трубы для подключения душевого трапа (трапов);
  • стяжка делается с уклоном в сторону трапа, но угол наклона принимается порядка 1…3 градусов к горизонтали – на гладких, часто убираемых полах, этого вполне достаточно для надежного и быстрого стока воды;
  • облицовка также создается с учетом сохранения угла наклона пола к отверстию трапа.

Утепление бетонного пола плитами полистирола или другим материалом очень желательно, поскольку сама по себе такая отделка создает ощущение дискомфорта, и не стоит усиливать его проникающим снизу холодом от промерзшего грунта.

При монтаже трапа необходимо предусмотреть уклон ведущей от него трубы (к септику или центральной канализации) не менее трех градусов, а также рассчитать необходимый диаметр трубы для обеспечения нужной пропускной способности.

Особенности системы водоотвода

Прежде всего, хотелось бы обратить внимание на то, что монтаж канализации в бане должен производиться еще до работ по укладке пола в бане. При этом большого значения то, из какого материала будет пол в бане, не имеет

Вне зависимости от вашего выбора по устройству слива перед созданием канализации необходимо выполнить определенные подготовительные работы.

Многие ошибочно надеются, что все стоки из бани на себя примет почва. Однако такой вариант отвода сточных вод приводит к тому, что почва загрязняется, размывается грунт. Если отказаться от идеи создания системы отвода воды, то через непродолжительное время с момента начала эксплуатации бани можно столкнуться с усадкой строения, основные его конструкции начнут деформироваться.

Если возведенное сооружение для парных процедур предназначено для семьи из трех человек, а используется оно только один раз в неделю, то в этом случае об устройстве в строении канализационной системы можно не беспокоиться, если баня возведена на песчаных и супесчаных грунтах. В этом случае для отвода воды выполняется создание протекающего пола. Эта работа заключается в том, что доски пола закрепляют неплотно. Они укладываются свободно с зазором величиной 5 мм.

Это позволяет в любой момент поднять пол и просушить его. Стоки, которые проходят сквозь такой пол, впитываются в землю. Если же количество стоков из бани будет достаточно большим, то в этом случае стоит обустроить непротекающий пол в строении и создать канализацию.

Монтаж слива под полом из оцинкованных листов

Для организации полноценного слива изготавливается желоб из металла, который прикрепляется к параллельно идущим доскам. Это позволит конструкции жёстко стоять и не деформироваться во время эксплуатации. Ширина желоба — 100-150 мм. Конструкция устанавливается под углом для стока в общую трубу.

Щель в деревянном полу, которая отвечает за сток воды, должна при этом располагаться над металлическим желобом точно посередине.

Для упрощения монтажа слива с металлическим желобом все свободное пространство тоже выстилается оцинкованными листами с высоким барьером. Фрагменты уложены под таким углом для стока, чтобы все не попавшие в желоб жидкости возвращались снова в него. Это позволяет сэкономить время и средства на горбыле, утеплителе и герметичной плёнке, которые ещё нужно правильно уложить.

Перед тем как приколачивать половицы, важно проверить функциональность и герметичность металлического слива. Если этот этап проигнорировать, потом будет сложнее устранять неполадки. Вся жидкость должна уходить без остатка

Вся жидкость должна уходить без остатка.

После сборки всей конструкции в полу вырезается монтажный люк, который позволит проконтролировать работу слива в бане и в случае необходимости быстро установить и устранить неполадки.

Сборка канализационной системы — не самый сложный процесс в строительстве своими руками. Достаточно чётко соблюдать последовательность действий, иметь под рукой подходящий инструмент и учитывать тонкости монтажа. В интернете сейчас представлено много фото для ознакомления с процессом монтажа наглядно. Не забывайте, что все детали сливного узла не должны быть жёстко фиксированы, поскольку из-за постоянного изменения температуры детали будут постоянно расширяться и сужаться. При основательной фиксации они могут деформироваться в местах прикрепления и вывести систему из строя. Если никуда не торопиться при строительстве и учесть все нюансы, то слив в бане прослужит не один десяток лет.

Подготовка к монтажу водоотвода

Слив использованной воды из бани, если он не связан с применением приямка, осуществляется в два этапа: сначала по внутренней части водоотвода, проходящей непосредственно под баней, затем по наружному участку трубы. Для этого способ прокладки трубы нужно спланировать ещё на этапе создания проекта бани – с разведкой свойств грунта вокруг предполагаемого строительства объекта, расчётом сечения труб, их типа и глубины размещения колодцев.

Проектирование внутренней части водоотвода

Проектирование внутренней части водоотвода напрямую связано с типом устройства сбора воды. Которое, в свою очередь, зависит от устройства пола, который бывает:

  • проливной – с лаговой конструкцией. Обустройство такого пола возможно только в регионе с тёплым климатом и с почвой, состоящей из лёгких сыпучих частичек (легкая галька, песок всех видов, ракушечник и т. д.).В дощатом настиле такого пола есть небольшие зазоры, через которые вода скатывается прямо в грунт под установленную на столбчатые опоры или свайный фундамент баню. В регионах с зимами, когда температура опускается ниже нуля градусов по Цельсию, строительств такой бани нецелесообразно.
  • Протекающий. Пол из досок, опирающихся на лаги, а лаги, в свою очередь, опираются на нижние венцы деревянного сруба или на опоры несущего основания. Пол слегка наклонный в одну сторону или воронкообразный, с самой нижней точкой обычно в центре помещения, где и монтируется сливной трап. Такая конструкция – оптимальная для бань на столбчатом или сваном фундаменте.
  • Не протекающий. Обустраивается на ленточном типе фундамента. Представляет собой бетонную заливную конструкцию с уклоном к одной из стен или в виде пологой воронки к центру пола. В первом случает для вывода воды наружу вдоль стены делают сливной жёлоб, по котором вода и стекает в трап, во втором – такой трап монтируют прямо в толще бетонной стяжки.

Кроме того, сразу делаются предварительные расчёты потребления воды на каждого человека и в соответствии с этим – диаметр труб слива, от которого зависит пропускная способность сливной системы.

В любом случае труба, соединяющая внутреннюю часть водоотвода с наружной, должна иметь небольшой, как минимум 2 градуса, уклон для самотёка воды и невозможности её застаивания ни на одном участке протекания наружу.

Проектирование наружного участка водоотвода

Наружный участок водоотвода – прямое продолжение внутреннего, и обустраивается по тем же физическим принципам: наклон к месту слива не менее 2 градусов, трубы такого же, как внутри (или, по крайней мере, не меньшего) сечения. Сечение же труб, связанное с их пропускной способностью, выбирается по следующим критериям:

Если количество людей, разово посещающих баню в течение примерно 12 часов, не превышает 5 человек, то достаточно трубы сечением 7 см. Если же больше пяти или среди этих пяти есть особенно «рьяные» любители париться, то лучше выбрать сливную трубу диаметром в 11 см.

Контролировать угол наклона сливных труб можно не измеряя градусы наклона, а учитывая разницу уровней каждых последующих участков уложенных труб. Для оптимально стока достаточна разница в уровнях в 2 см на каждый метр, с понижением той части трубопровода, которая ближе к колодцу/септику/канализации.

Грунтовая фильтрация

Этот метод — самый простой и экономичный. Вода из сливного отверстия выводится прямо под здание и впитывается в почву. Для дополнительной фильтрации поверх грунта насыпают слой гравия толщиной 20—30 см.

Недостаток — ограниченность области применения. Способ подойдет только в случае соблюдения всех перечисленных ниже требований:

  • здание построено на свайных или столбчатых фундаментах;
  • грунт на участке — песок (средний, крупный) или крупнозернистый;
  • участок строительства не имеет сильного уклона;
  • отсутствие в бане туалета, стоки которого выводятся через канализацию.

Устройство слива в бане без отвода воды за пределы пятна застройки не допускается для ленточного или плитного фундамента. В этом случае постоянная влажность негативно сказывается на несущей способности опорной конструкции.

Вариант нельзя использовать при наличии на участке глинистых грунтов (глина, суглинок, супесь). Они состоят из очень мелких частиц, которые близко расположены друг к другу. За счет такой структуры почва плохо пропускает воду, что приведет к подтоплению бани и разрушению несущих конструкций.

Утепленный пол в бане

Если предполагается использование бани в зимний период времени, стоит устроить в ней утепленные полы. В этом случае сначала набивается черновой пол, на который насыпают керамзит или укладывают пенополистирол. Посередине при этом проводится принимающий желоб. Далее на лаги разной высоты набивается чистовой пол. Он должен быть с уклоном досок от стен к желобу. Перед засыпкой керамзита черновой пол простилают пароизолятором. Поверх утеплителя же укладывают гидроизоляцию. Щели между досками чистового пола герметизируют. Керамзит для утепления подойдет только смешанный – хотя бы из двух фракций разного размера.

Советы по выбору материала

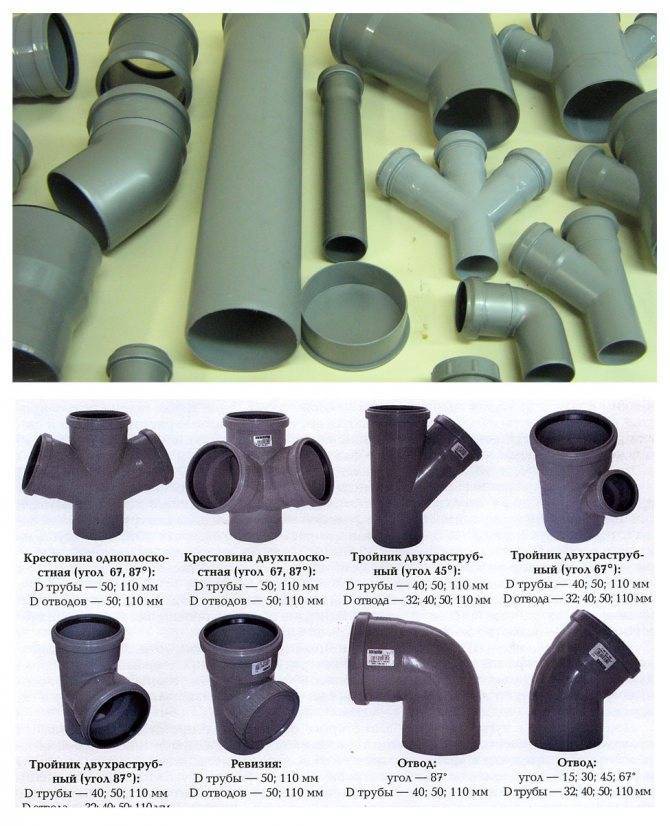

Трубы из полипропилена для устройства канализации

Для устройства водоотводящей системы в бане применяются современные высокопрочные пластиковые трубы нужного диаметра. Средний срок службы изделия при соблюдении технологии установки — 50 лет.

В зависимости от требования применяются трубы из таких материалов, как:

  • ПВХ — поливинилхлорид;
  • ПВХХ — хлорированный поливинилхлорид;
  • ПП — полипропилен;
  • ПНД — полиэтилен низкого давления.

Трубы из ПВХ, ПП и ПНД не боятся влаги и не подвержены коррозии. Благодаря интуитивно понятному креплению легко монтируются. Большинство производителей пластиковых труб имеют богатый ассортимент продукции, что позволяет подобрать изделия нужной длины, диаметра и формы.

Трубы из поливинилхлорида для прокладки коммуникаций в грунте

Применение чугунных труб нецелесообразно — они дороги, их трудно доставить на место проведение работ и сложно монтировать, хотя изделия отличаются высокой прочностью и надёжностью.

Асбестоцементные трубы также не лучший выбор для устройства слива в бане. Помимо невысокой прочности, они имеют шероховатую внутреннюю поверхность, что не лучшим образом сказывается на естественном стоке воды. Особенно это заметно для магистралей длиною более 10 м.

Сечение сливной трубы подбирается с учётом водозаборных точек в бане. Для типовой бани с парилкой и моечной комнатой достаточной трубы диаметром 11 см. Для небольших бань с одинарным сливом допускается использование трубы диаметром не более 7 см.

Разновидности слива

Организовать сток воды можно тремя способами:

  • сброс в грунт – достаточно удобно в случае размещения постройки рядом с водоемом (как часто и делается). Однако при использовании в бане моющих средств такой вариант недопустим, стоки с химическими веществами нельзя сбрасывать в грунт напрямую, без очистки;
  • устройство септика на участке. Для бани, построенной рядом с жилым домом, сток из которого осуществляется в септик, это лучший вариант. Основная проблема – необходимо учитывать дополнительный объем канализационных вод сразу при покупке и установке септика, иначе он будет наполняться гораздо быстрее, чем это планировалось на стадии проектирования;
  • врезка в централизованную канализацию. Наиболее сложный вариант с точки зрения затрат труда и средств, зато он практически не ограничивает пользователей по составу сливных вод и их объему.

Выбор типа устройства зависит от нескольких важных факторов.

  1. характер постройки и ее расположение. Для бани, построенной в черте города, рядом с городскими централизованными коммуникациями, возможен только слив в централизованную канализацию или септик. В условиях плотной застройки сброс воды в грунт недопустим, поскольку может привести к разрушению почвы не только на собственном, но и на соседних участках, непредсказуемому подъему верхних грунтовых вод;
  2. конструкции фундамента. Для ленточных и плитных фундаментов, существующего подвала или подполья требуется сбор сточных вод в единый резервуар и отвод оттуда по трубе. Сброс жидкости непосредственно через пол в приямок или прямо в грунт возможен только при устройстве бани на столбчатом или свайно-винтовом фундаменте;
  3. типа грунтов. Для глинистых почв, тяжелых суглинков и других грунтов с высокой способностью к поглощению влаги сброс воды на поверхность почвы приведет к подмыванию фундамента, разрушению опор, затоплению подвалов и ухудшению состояния грунта на участке в целом.

Вывод: прямой сброс стоков из бани в грунт возможен в свайной постройке, стоящей на берегу водоема, при условии отказа от химических моющих средств и плотных, не склонных к размыванию грунтах. В остальных случаях необходимо организовывать сброс с помощью трубопровода в канализацию или септик.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
