Парогенератор для бани

Изготовление паровой пушки

Паровая пушка является простым устройством, не требующим точных расчётов и чертежей. Чаще всего её сооружают исходя из габаритов и конфигурации конкретной печи-каменки, поэтому для повторения удобно выбирать агрегат, который можно легко трансформировать под собственные нужды. Одной из таких конструкций является устройство, изготовленное из сантехнических сгонов, разветвителей и гофрированных нержавеющих труб — так называемая паровая пушка Магола, названная по имени своего создателя. Её мы и предлагаем построить для домашней бани.

Что потребуется в процессе работы

Все детали, которые понадобятся для постройки тепловой пушки, можно найти в любом магазине сантехники. Основным требованием к отдельным элементам конструкции является их коррозионная стойкость, поэтому лучшим материалом является нержавеющая сталь. Поскольку найти всё необходимое из «нержавейки» будет сложно, разветвители (тройники) можно взять чугунные — их ресурса будет достаточно для долголетней работы парообразователя. Если же вам придётся устанавливать сгоны и муфты из чёрной стали, то постарайтесь найти элементы из толстотелых труб — они прослужат намного дольше.

Итак, для изготовления паровой пушки понадобятся такие материалы:

  • воронка из нержавеющей стали — можно взять готовое изделие, приспособить для этих целей подходящую ёмкость или изготовить деталь из листового металла;
  • гофрированная труба из «нержавейки» — около 2,5 метров;
  • разветвитель сантехнический (тройник) 1/2˝ — 3 шт.;
  • переходной угол 1/2˝ — 2 шт.;
  • соединитель (бочонок) 1/2˝ — 4 шт.;
  • фитинги для присоединения гофротруб — 6 шт.

Кроме того, потребуется подготовить кусок листовой стали размером до 10х10 см и отрезок пружинной проволоки — без них не обойтись при изготовлении обратного клапана. В его качестве можно использовать и заводское устройство, а также обычный сантехнический вентиль с кран-буксой. Кроме основной задачи по предотвращению обратного выплёскивания жидкости, он может служить ещё и дозатором для её капельной подачи в пушку.

Все необходимые детали для паровой пушки можно найти в любом магазине сантехники

Сократить время работы поможет заранее приготовленный инструмент:

  • ножницы для резки листовой стали;
  • ножовка по металлу;
  • сантехнический и разводной ключи;
  • рулетка;
  • электродрель и набор свёрл диаметром до 5 мм;
  • саморезы 2х15 мм с большими шляпками.

Паровая пушка работает в условиях высоких температур, поэтому герметизацию резьбовых соединений выполняют при помощи фум-ленты. Лучше всего покупать уплотнительный материал шириной более 1,5 см — как правило, широкие ленты имеют более плотную структуру и увеличенную толщину.

Пошаговая инструкция

  1. Из металлического листа изготавливают металлическую воронку. Если используется готовая ёмкость, то в ней выполняют отверстие для врезки подающей магистрали.
  2. Устанавливают обратный клапан и резьбовой фитинг, после чего присоединяют гофрированную трубу для подачи воды к горизонтальным распылителям.

  3. Вертикальную гофрированную трубу из нержавеющей стали можно с лёгкостью заменить обычной, водопроводной. Разумеется, на её краях потребуется нарезать такую же резьбу, как и на присоединяемых деталях. В крайнем случае можно взять резьбовой сгон, разрезать его пополам и удлинить до необходимого размера.
  4. Из тройников, переходных углов и «бочонков» собирают конструкцию нужной конфигурации.

  5. Отрезают куски гофротрубы длиной 0,5–1 м и с помощью фитингов присоединяют их к уголкам.
  6. В трубопроводах, которые будут контактировать со стенками печи и разогретыми камнями, выполняют сверления Ø1–2 мм. Отверстия должны находиться на расстоянии до 5 см друг от друга. Если при испытании жидкость будет уходить чересчур быстро, то уменьшить проходные сечения или заглушить часть отверстий можно при помощи саморезов.

  7. Горизонтальные элементы укладывают на свод и стенки печи, после чего конструкцию заполняют камнями.

Испытания паровой пушки проводят небольшим количеством жидкости, разогревая печь на половину мощности. Если пробный запуск проходит нормально, то тепловой агрегат выводят на максимальный режим, после чего проверяют качество и количество генерируемого пара.

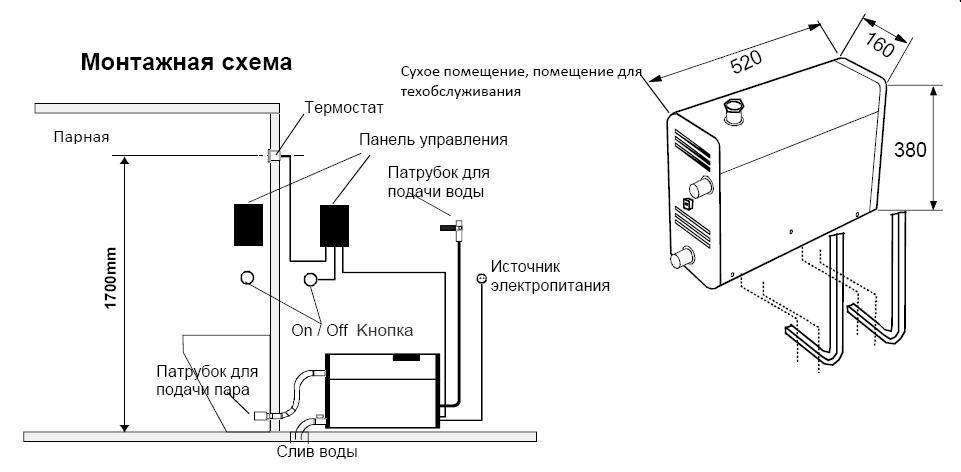

Монтаж парогенератора в бане

Важно правильно установить оборудование, поскольку от этого зависят стабильность и длительность его эксплуатации. Компактные размеры, хорошая транспортабельность и простота монтажа позволяют осуществить установку парогенератора силами одного человека

Необходимо соблюдать все правила, указанные в инструкции пользователя.

Если участок электрифицирован, следует позаботиться о монтировании в бане отдельной розетки, предназначенной для подключения парогенератора к электросети.

Устанавливать агрегат необходимо в хорошо проветриваемом помещении

Кроме того, важно обеспечить наличие дренажного слива, подвода жидкости, а также требуемой электромощности

Давление воды не должно превышать 10 бар, а ее температура – 65 °С.

Подобное приспособление устанавливается в смежном с парилкой сухом помещении. Минимальная длина паропровода, ведущего в парную, станет отличным решением, предотвращающим образование конденсата. С помощью такого прибора можно добиться установления режима русской бани с мягким насыщенным паром.

Ценители традиционной бани наверняка не пожалеют о приобретении парогенерирующего прибора. Такая выгодная покупка прослужит долгое время и станет отличным помощником в проведении оздоровительных банных процедур. Впрочем, такой агрегат можно соорудить и собственноручно.

Советы по монтажу и эксплуатации парообразователей

Чтобы продлить срок службы парогенератора и обеспечить безопасность его использования, необходимо придерживаться следующих правил:

  1. В целях обеспечения безопасности электрический парогенератор устанавливают не в парной, а в соседнем помещении.
  2. Магистраль подачи пара должна быть максимально короткой — так пар не успеет остыть.
  3. Паропровод делают наклонным, чтобы избежать скопления конденсата после выключения агрегата.
  4. Подключение к электрической сети выполняют с заземляющим контуром и УЗО, ток утечки которого не должен превышать 30 мА.
  5. Ёмкость с парообразующей жидкостью лучше оснастить звуковым сигнализатором любого типа — это позволит предотвратить работу без воды, и как следствие, перегорание ТЭНа.
  6. Воду из-под крана использовать не рекомендуется — лучше пропустить её через фильтр.
  7. Для оздоровительного эффекта в жидкость можно добавлять очищенные настои трав и ароматические масла.
  8. Периодически элементы парогенератора очищают от накипи, заливая в прибор раствор лимонной или уксусной кислоты.

Обладая минимальными слесарными навыками, построить паровую пушку или парогенератор для бани можно за один день. Эти простые устройства позволят получить достаточное количество качественного пара. Отныне посещение парной станет чрезвычайно приятным, а её оздоровительное воздействие на организм достигнет того уровня, который сможет обеспечить только настоящая русская баня.

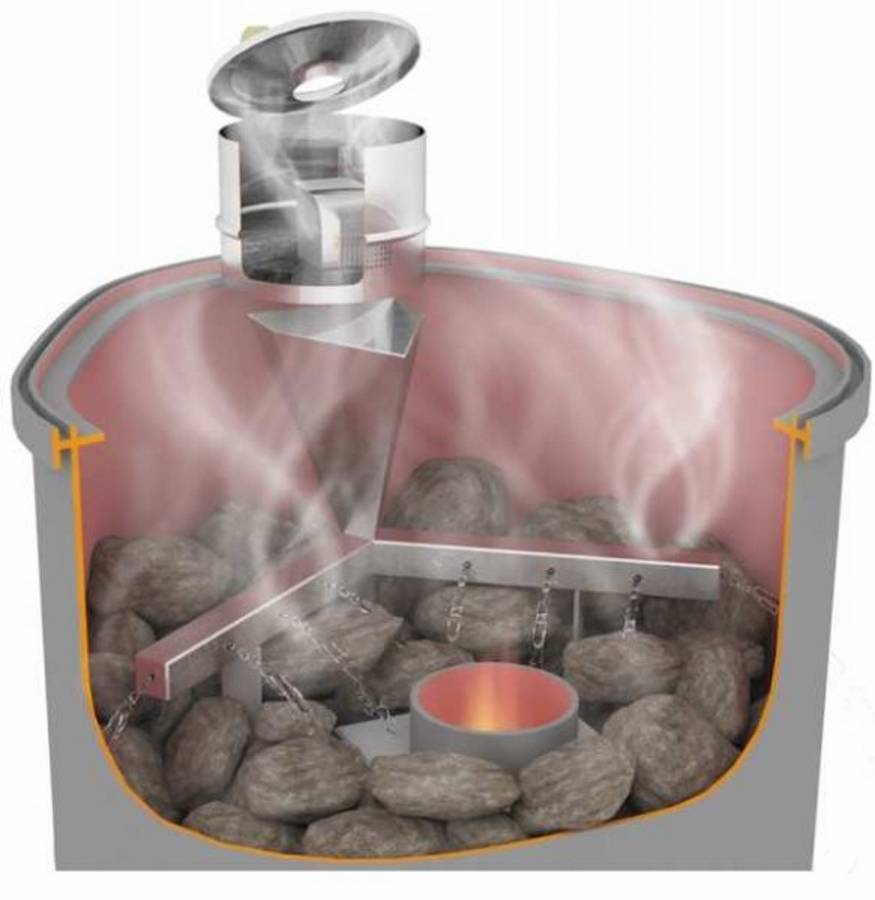

Что такое паровая пушка

Сильнее всего каменка разогревается внизу, в то время как воду плещут на верхнюю часть. Из-за этого приходится либо раскалять камни намного сильнее, либо довольствоваться не слишком хорошим паром.

Паровая пушка – это конструкция, позволяющая доставить воду прямо на нижние камни. Она представляет собой толстостенную трубу с отверстиями, которую размещают внизу каменки. Вторую часть трубы закрепляют перпендикулярно и оснащают воронкой. Заливают в нее воду. Вода уходит в нижнюю часть каменки и соприкасается с самыми горячими камнями. Так получают легкий пар.

Минус: пока пар дойдет до верхних камней, он частично остывает. Поэтому иногда ставят пароотвод, который выводит пар по отдельному каналу.

Как работает парогенератор

Электрический парогенератор

Парогенератор – электрическое устройство, никак не связанное с печкой. Работает наподобие чайника, но не выключается при достижении воды точки кипения. Парогенератор оснащают вентилем и клапаном, корпус герметизируют. Это позволяет получить мелкодисперсный перегретый пар без капель.

Различают несколько видов устройства:

  • электродный – воду нагревают электроды;
  • индукционный – контур, по которому циркулирует вода, накаляется за счет токов самоиндукции;
  • ТЭНовый – аналог электрочайника или бойлера;
  • печной – камеру монтируют в топке печки, где она нагревается от открытого огня.

Зачем русской бане парогенератор?

Итак, для чего в бане пар? Ведь это не только приятная процедура, а еще и:

  • Очищение тела от невидимой глазу грязи.
  • Избавление организма от всевозможных токсинов и шлаков.
  • Оздоровление и исцеление кожи и волос.
  • Полезное воздействие на легкие и горло.

Русская баня как раз и славится своим паром – насыщенным и легким. Благодаря ему в парилке нет необходимости применять синтетические моющие средства – неспроста ведь паровые швабры моют не хуже «мистеров мускулов». Но дело в том, что большая часть получаемого через печь пара в прямом смысле улетает в трубу, тогда как генераторы пара – это закрытые системы с высоким давлением. На самом деле они просты по своей конструкции, а потому многие русские умельцы сооружают в своих банях собственноручные парогенераторы, работающие по тому же принципу.

Установка массивной банной печи, выпускающей хороший пар – дело хлопотное. Это и изготовление фундамента, и устройство дымохода, и тщательная перепроверка всех правил противопожарной безопасности… Проблем хватает, одним словом. Тогда как парогенератор повесили – и всего делов, нужно только разобраться с пультом.

Давайте подведем итог: электрические парогенераторы лучше обычных тем, что весь их результат работы остается только в парилке, и не вылетает в трубу. Это – максимум пользы. Во-вторых, сам процесс можно полностью автоматизировать, что никак не пройдет с дровами. Ведь сегодня парогенератор для бани и сауны с выносным пультом – и вовсе не чудо техники. И, что интересно, качественный парогенератор способен дать даже более легкий пар, чем воды на раскаленных камнях.

Что выбрать для бани

Выбирать средство для получения пара нужно с учетом характера бани.

Финская сауна – отличается высокой температурой – до +120 С, и низкой влажностью – 15%

Такой жар при высокой влажности переносится очень тяжело, поэтому важно получать перегретый пар небольшими порциями. Для этой роли гораздо больше подходит паровая пушка с пароотводной трубой.
В парилке температура возрастает не более +80 С, а вот влажность выше – до 70–80%

Здесь пар необходим, причем в разных количествах в зависимости от характера процедуры. Намного удобнее использовать независимое устройство – парогенератор. Однако очень важно подобрать его по производительности, так как пара нужно много.
Хамам предполагает очень высокую влажность – до 100%, но низкую температуру – не более +45 С. Здесь легко можно обойтись без обоих устройств, так как пар нужен именно влажный, тяжелый – сырой. Если надобность возникает в нагретом паре, ставят парогенератор.

Дополнительные альтернативные устройства подбирают с учетом мощности и конструкции каменки.

Советы по использованию

Польза бани многократно доказана, но следует помнить, что парная производит на организм физиотерапевтический эффект. Терапия подразумевает консультации с врачами и дозирование. Что хорошо молодому и здоровому, может оказаться вредным для человека, ослабленного болезнью или возрастом. Физиотерапевтические процедуры могут привести к обострению хронических заболеваний

При посещении парной следует обращать внимание на самочувствие

При ощущении дискомфорта или болевых симптомов лучше проявить разумную осторожность и сократить время пребывания в парной или изменить параметры пара в сторону смягчения

Печи с открытым огнём требуют повышенных мер пожарной безопасности. Использование электричества для ТЭНов — прямое указание на соблюдение правил техники безопасности при эксплуатации электроприборов. Неполное сгорание топлива, тление приводят к повышенной концентрации углекислого газа, а то и к выделению угарного. Следовательно, отвод продуктов сгорания должен проходить через прочищенный дымоход.

Дверь парной должна открываться наружу и не иметь запорных устройств. Внутри парной следует установить выключатели, позволяющие остановить работу парогенератора. А также не помешает устройство подачи сигналов для привлечения внимания на тот случай, если человеку станет плохо и он не сможет самостоятельно покинуть парную.

Небольшой портативный парогенератор или мини-пушка, собранные своими руками из подручных материалов, позволят создать в малогабаритном помещении атмосферу по параметрам близкую к типовым, классическим баням. При эксплуатации паровых устройств следует помнить об ограничениях, технике безопасности и мощном воздействии физиопроцедур на здоровье человека.

Шланг нужно укладывать с некоторым уклоном в ту или иную сторону, что обеспечит истечение образующегося конденсата

При прокладке важно избежать перегибов, в которых скопившийся конденсат мог бы образовывать пробку

К сети электроснабжения парогенератор следует подключать через автоматический выключатель и УЗО. При установке прибора вне парной УЗО должно быть рассчитано на ток утечки в 30 мА, в противном случае — на 10 мА (из-за высокой влажности в парной).

Необходимо избегать запуска парогенератора без воды — в результате такой оплошности ТЭН сгорит.

Сократить срок службы аппарата может и накипь. Если вам приходится использовать воду с высоким показателем жёсткости, примите одну из следующих мер:

  1. Перед заливкой в парогенератор пропустите воду через специальный умягчающий картридж (содержит ионообменную смолу).
  2. Воду можно пропустить через гидромагнитную систему, состоящую из постоянного магнита (вызывает кристаллизацию солей жёсткости) и фильтра тонкой очистки (улавливает образовавшуюся взвесь).

С определённой периодичностью кипятите в парогенераторе раствор лимонной или уксусной кислоты (способствует удалению уже отложившейся накипи).

Итак, сегодня получить качественный пар в бане проще простого, если только пользователь располагает специальными приспособлениями — паровой пушкой или парогенератором. Следуя нашим рекомендациям, вы сможете изготовить любое из этих устройств самостоятельно, и тогда банные процедуры дадут максимальный оздоравливающий эффект.

Возможности утюга с парогенератором

Такой утюг легко и просто справится со всеми задачами по глажке белья. Благодаря хорошему пару утюг одинаково качественно погладит и толстые ткани (или белье, многократно сложенное) и деликатные. Утюг с парогенератором может быть использован и для ряда смежных задач.

  1. Очищать мягкую мебель и плотные портьеры от пыли, шерсти животных и другого ворса. Можно использовать даже для чистки одежды.
  2. Устранение неприятных запахов с одежды, любых тканей, мебели, матрасов. Пар, проходя под давлением сквозь ткань, подхватывает и уносит с собой частицы запахов.
  3. Вертикальное отпаривание одежды и предметов интерьера (штор прямо на карнизе, покрывал). Идеальный вариант для верхней одежды, и одежды сложного кроя (например, мужских костюмов).
  4. Гигиеническая обработка предметов интерьера и постельных принадлежностей. Обработка горячим сухим паром убивает бактерии и паразитов, которые со временем могут появляться в подушках и матрасах.

Сравнивая приборы из разных ценовых сегментов, при выборе надо учитывать и сферу будущего применения, потребности конкретного покупателя. Между утюгом и парогенератором есть следующие отличия.

  1. Утюг воздействует на ткань контактно, проходясь по ней раскаленной поверхностью подошвы. Увлажнение здесь работает как вспомогательный фактор. Парогенератор воздействует сухим паром, разглаживая ткань на всю толщину, работая с ее волокном. Идеальное разглаживание и острые стрелки по силам парогенератору.
  2. Емкость для воды в утюге есть, но она настолько мала, что при глажке нескольких комплектов белья воду приходится подливать несколько раз. Парогенератор оснащен вместительным резервуаром, запаса воды хватает на несколько часов непрерывной работы.
  3. Парогенератор выпускает настолько мощный поток пара, что справляется с бельем, сложенным в несколько раз, или со стопкой полотенец.

Резюмируем.

Из плюсов:

  1. Печь максимально прогревает камень, благодаря чему вы получаете легкий пар;
  2. Хорошего качества высоколегированная нержавейка. Печи служат очень долго!
  3. Система вортекс увеличивает кпд печи.
  4. Печка одной закладки. Не надо быть кочегаром, пока друзья отдыхают:)
  5. От внешних стенок печи вы не получите ожог.
  6. Каменное исполнение печей.
  7. Бюджетное исполнение в металле, но по качеству не уступающие премиум серии.
  8. Система чистого стекла.

Из минусов:

  1. Надо привыкнуть и читать мат часть. Печка в эксплуатации легкая, но отличается от обычных. Из-за этого надо немного приноровиться.

Как вмонтировать парогенератор в мини-парную?

Для уютной дачи или частного дома многие любители приобретают фитобочки. Это небольшая баня, рассчитанная на одного человека. Внешне она представляет собой бочку, внутри которой расположено сидение, дверцы бани легко открываются и закрываются, в верхней части конструкции предусмотрено отверстие для головы. Принцип работы фитобочки основан на создании фитопаросауны. Вы располагаетесь в мини-бане и закрываете дверцы, снаружи остается только голова, вокруг шеи укладывается полотенце, которое предотвращает выход пара из фитобочки. Процедура длится около 15 минут, а для прогрева мини-парилки используется парогенератор, который вы сможете с легкостью сделать своими руками.

Для его изготовления вам понадобятся:

  • гибкий металлический шланг для смесителя длиной 1,5–2 м;
  • пластиковая канистра с крышкой объемом 5–10 л;
  • металлопластиковая труба диаметром 2–3 см и длиной чуть меньше дна фитобочки;
  • изолента;
  • фитинг-тройник для крана;
  • термометр с электронным табло;
  • герметик;
  • нагревательный элемент (ТЭН);
  • электрический провод с вилкой;
  • шуруповерт, сверла.

Начинаем работу с закрепления ТЭНа внутри пластиковой канистры. Для этого просверливаем в емкости отверстия необходимого диаметра и вставляем в них нагревательный элемент, соединяем электрические клеммы с наружным проводом. Во избежание короткого замыкания и удара током обматываем контакты изолентой. В крышке пластиковой канистры проделываем отверстие под штуцер гибкого металлического шланга, вставляем фланец и накручиваем на него подводку, используем резьбовой герметик для швов.

Отставляем в сторону канистру и займемся металлопластиковой трубой. Берем шуруповерт или дрель и проделываем по всей длине трубы отверстия до 5 мм на расстоянии 5–8 см друг от друга. После окончанию перфорирования сворачиваем трубу в кольцо чуть меньше дна бочки и помещаем ее на дно мини-бани отверстиями вверх. Теперь просверливаем отверстие в нижней части фитобочки под диаметр гибкой подводки, продеваем через него металлическую трубку и соединяем ее с металлопластиковой трубой фитинг-тройником. На финальном этапе закрепляем термометр внутри бочки, а электронное табло фиксируем снаружи.

Все готово, тестируем свой парогенератор. Наливаем в канистру воду и вставляем вилку в розетку. Вода начнет нагреваться, и в бочке появится пар. Не забывайте посматривать на термометр, чтобы система не перегревалась, и следите за уровнем жидкости в канистре, вовремя подливая воду.

Проектирование самодельного парогенератора

Главная задача при проектировании парогенератора заключается в том, чтобы как можно большая поверхность металлических стоков для воды контактировала с камнями в печи. При этом трубы нужно располагать максимально близко к камням, разогретым в наибольшей степени, то есть в местах их контакта с поверхностью металла топки.

Особенно актуально использование паровой пушки в печках, где присутствует только открытая каменка. Дело в том, что получить качественный пар, оптимально подходящий для парения в режиме русской бани, от печи с открытой каменкой практически невозможно. При подаче воды на камни, находящиеся во внешних слоях, которые ближе к человеку и дальше от каменки, жидкость превращается в достаточно сырой крупнодисперсионный пар, как при кипении чайника на плите.

А максимальный комфорт обеспечивает только сухой, мелкодисперсионный пар, полученный от контакта воды с самыми разогретыми элементами печи — топкой или камнями, находящимися в непосредственном контакте с ней. Поддать воду сразу на топку нельзя, так как её отделяет от парильщика слой камней, и, чтобы доставить туда воду, были придуманы паровые пушки.

Видео процесса использования паровой пушки:

Их конструкции могут быть совершенно различными, в зависимости от уровня изобретательности мастера и его желания получить максимальный эффект и удобство в процессе использования парогенератора. Наиболее простое решение — это металлическая труба диаметром 5-7 см, которая вставляется в пространство каменки, после чего происходит закладка камней.

Prev
1of1
Next

Использовать такое решение можно только в качестве минимального эксперимента, так как заливать в него воду будет сложно. Нужно как минимум снабдить конструкцию воронкой для удобной подачи жидкости. Устранив этот недостаток, всё равно остаётся проблема, возникающая из-за небольшого размера трубы. Воды в неё залить можно только совсем немного, а повторять процедуру допустимо только со значительными промежутками в 5-7 минут, чтобы труба и каменка возле точки залива воды успела снова хорошо прогреться.

Рассмотрим более сложные устройства, спроектированные для удобства использования и получения наиболее эффективного процесса производства пара.

Парогенератор для бани своими руками

Учитывая, что цена на промышленный фирменный парогенератор может колебаться в пределах 1–10 тысяч долларов, есть смысл соорудить конструкцию самостоятельно. Существуют два проверенные временем способы — парогенератор в печи и отдельно стоящая установка для образования пара. Рассмотрим далее, как сделать самодельный парогенератор обоими способами.

Инструкция по созданию печного парогенератора для бани

Истинные ценители банного пара не признают электрических парогенераторов. Такие любители предпочитают сооружать парогенераторы непосредственно в банной печи. Нам потребуются такие материалы: экономайзерная труба (от 100 рублей за штуку), листы магнезита (от 340 рублей за штуку).

Делается конструкция по такой схеме:

  1. Увеличиваем инертность парилки. Для этого нужно увеличить вес камней. Если в печь вмещается около 60–80 килограммов, делаем дополнительное стальное корыто. Устанавливаем его в печь.

Укладываем слой камней.

Устанавливаем паровые пушки.

Чтобы избавиться от жесткого инфракрасного излучения, обкладываем печь кирпичом.

Трубу с экономайзером закрываем листами магнезита. Предварительно нужно повесить их на каркас. Для этого делаем дюралевые заготовки и привинчиваем на каркас листы таким образом, чтобы оставить щели между ними. Так обеспечивается конвекция.

Докладываем еще слой камней, дабы полностью перекрыть путь к излучению.

Создание самодельного электрического парогенератора для печи

Агрегат, созданный по нижеприведенной схеме, будет работать под высоким давлением. Поэтому следует позаботиться о том, чтобы корпус имел соответствующую толщину. Чтобы сделать самодельный парогенератор, можно использовать обычный баллон из-под газа. Его только нужно слегка модернизировать.

Материалы, которые понадобятся в процессе работы:

  • Газовый баллон (от 4300 рублей);

Нагревательные ТЭНы (около 140 рублей за штуку);

Манометр (около 450 рублей).

Пошаговая инструкция по созданию электрического парогенератора:

  1. Для основы берем газовый баллон. Выпускаем из него газ, убираем клапан и тщательно промываем баллон внутри теплой водой с любым моющим средством, до полного исчезновения запаха. Сушим баллон.

Подбираем нагревательные ТЭНы с расчетом на 10 л воды — 3 киловатта. Монтируем их в нижнюю часть нашего баллона. При создании крепления учитывайте, что давление должно быть не меньше шести атмосфер, и крепление должно их выдерживать.

Далее нам необходимо сделать 4 трубки с резьбой. На них будет накручиваться клапан для сбора давления, кран для заправки парогенератора водой и приборы системы автоматики.

Затем, сбоку от трубок и на расстоянии 10 см от верха, привариваем трубку с шаровым краном, которая будет контролировать уровень воды. Когда вода набирается, кран нужно открыть и ждать, пока из него потечет вода. Если вода потекла, значит, ее достаточно, и кран закрываем.

Для создания устройства отбора пара нам подойдет латунный клапан от баллона. Распиливаем его пополам, убираем верхний стержень и делаем отверстие размером 15 мм. Затем нарезаем резьбу и накручиваем шаровой кран.

В качестве датчиков можно использовать манометры, которые будут контролировать температуру и давление. Подойдут приборы КиПа. Соедините приборы — и при срабатывании ограничения будет автоматически отключаться нагрев. Для нагрузки используйте катушку магнитного пускателя.

Устанавливаем парогенератор с помощью паропровода.

Подробнее о работе парогенератора для бани узнаете с видео:

голоса

Рейтинг статьи

Как сделать своими руками?

Паровая пушка «Магола» – это довольно простое приспособление, поэтому для его изготовления своими руками не нужен будет чертеж и точные расчеты, схемы. Самодельный парообразователь для печи нужно изготавливать в соответствии с габаритами и конфигурацией имеющейся печи-каменки. Самодельная пушка для дровяной парилки – это то приспособление, которое может быть трансформировано под конкретные нужды.

Инструменты и материалы

Детали, при помощи которых можно в домашних условиях создать самодельный генератор пара на дровах, можно купить практически в любом магазине с сантехникой. Мастеру стоит выбирать только те детали, которые имеют антикоррозийное покрытие. Тройники можно купить чугунные, их ресурса хватит для долгого срока эксплуатации парообразователя. При необходимости установки сгонов и муфт из черной стали, стоит отдать предпочтение толстотелым трубам, так как они служат намного дольше.

Для изготовления паровой пушки из металла мастеру стоит подготовить следующие приспособления.

  1. Воронку из нержавеющей стали. Можно использовать деталь в готовом виде или же сделать собственноручно путем сгибания металлического листа.
  2. Гофрированную трубку из нержавейки длиной около 2,5 метров.
  3. Сантехнический тройник ½ в количестве 3 штук.
  4. Переходной уголок ½ в количестве 2 штук.
  5. 4 соединителя – бочонка.
  6. Фитинги для фиксации гофротруб в количестве 6 штук.

Помимо всего вышеперечисленного, мастеру нужно запастись листом стали с габаритами 10 на 10 сантиметров, а также отрезком проволочной пружины. Эти материалы нужны для изготовления обратного клапана. Последний также можно купить в готовом заводском виде. Помимо своего основного предназначения, вентиль способен предотвращать выплескивание жидкости и дозировать капельную подачу воды.

Для того чтобы самостоятельное изготовление генератора пара заняло как можно меньше времени, нужно приготовить такие инструменты:

  • ножницы по резке листов стали;
  • ножовка;
  • ключи в виде разводного и сантехнического;
  • рулетка;
  • электрическая дрель со сверлами;
  • саморезы, у которых крупные шляпки.

Так как работа паровой пушки основана на работе с высокими температурами, потребуется выполнить герметизацию фум-лентами. Оптимальным вариантом в данном случае считается уплотнительный материал с шириной 15 миллиметров.

Техника изготовления

После того как подготовлены все материалы и инструменты, можно переходить к непосредственному изготовлению парообразователя. Этапы процедуры следующие.

  1. Из листа металла делают воронку. В случае использования готового изделия в воронке делают отверстия, чтобы врезать подающую магистраль.
  2. Фиксируют фитинг и клапан. После этого подсоединяют гофрированную трубку, которая будет подавать воду к горизонтальному распылителю.
  3. Вертикальная гофрированная труба может быть заменена на стандартную водопроводную. Для этого на ее окраинах вырезают соответствующую резьбу.
  4. Тройники, переходные углы и бочонки собирают в конструкцию с необходимой конфигурацией.
  5. От гофрированной трубки отрезают несколько кусков, длина которых составляет от 50 до 100 сантиметров и фиксируют их к уголкам фитингами.
  6. В трубоотводах, которые будут находиться в непосредственном контакте с печными стенками и нагретыми камнями, высверливают отверстия. Дистанция между отверстиями не должна превышать 5 сантиметров.
  7. Каждый из горизонтальных элементов стоит уложить на свод и печные стены. После этого конструкция должна быть заполнена камнями.

Когда каждый из вышеперечисленных этапов будет выполнен, можно приступать к испытанию приспособления. Для этого в парообразователь стоит набрать немного жидкости, а печку нагреть не на полную мощность.

Портативный парообразователь или небольшая пушка, которые изготовлены своими руками из материалов, которые есть под рукой, может применяться в небольшом помещении для создания расслабляющей атмосферы, схожей с сауной. Несмотря на простоту изготовления и доступность паровых пушек, их владельцам не стоит забывать о регулярном техническом обслуживании приспособлений, а именно проверке их целостности и чистоты.

В настоящее время на рынке можно встретить широкое разнообразие моделей парогенераторов для бани. У каждого агрегата имеются свои характеристики и возможности. Чтобы покупка не принесла разочарования, выбор стоит делать обдуманно, отдавая предпочтение только проверенному производителю. Покупка генератора довольно быстро окупается, так как не только укрепляет здоровье, но и сводит затраты сил на растопку бани к минимуму.

В следующем видео вас ждет большой тест парогенераторов для бани и сауны.

Создание самодельной электрической парогенераторной печи

На рынке представлен огромный ассортимент парогенераторных установок для бань и саун. Но при желании подобный агрегат можно изготовить самостоятельно.

Предлагаем доступную пошаговую инструкцию к тому, как сделать парогенератор своими руками.

Прежде чем приступить к созданию прибора, следует увеличить показатель инертности парильного отделения. Самый доступный вариант – увеличить количество и массу банных камней, уложенных в емкости из оцинкованной сетки.

Все работы проводятся в следующем порядке:

  1. Емкость для камней устанавливается на электропечь.
  2. На дно выкладываются камни.
  3. Сверху на камни помещается паровая установка.
  4. Выполняется жаростойкий экран из красного кирпича. Труба, оснащенная экономайзером, закрывается магнезитными листами, которые устанавливаются на основание.
  5. Выполняется дополнительная выкладка камней для предотвращения теплового излучения.

Чтобы изготовить самодельный парогенератор, можно взять пустой газовый баллон. Для работы следует подготовить:

  • баллон от газа;
  • нагревательные элементы;
  • стрелочные манометры;
  • шаровой кран.

Инструкция по созданию парогенератора

В качестве основы для прибора берут использованный баллон от пропана. Перед началом работ остатки газа спускают через входной клапан, а внутреннюю часть корпуса очищают теплым мыльным раствором до полного удаления запаха. Подготовленный баллон тщательно просушивают.
Выполняют врезку нагревательных элементов. Количество тэнов выбирают с учетом объема резервуара: на 10 литров жидкости – 3 кВт. Монтаж элементов осуществляют в нижней части корпуса

Важно помнить, что готовое крепление должно выдерживать рабочее давление в 6 атмосфер.
Верхнюю часть корпуса оснащают 4 выходными трубками с резьбой. К ним подсоединяют элементы автоматики, а также клапан для подачи жидкости и снижения давления.
В боковой части корпуса с отступом в 12 см от верха сваркой фиксируют трубку, оснащенную шаровым краном, который предназначается для контроля над водяным уровнем в баллоне

По мере наполнения резервуара водой кран остается открытым, после чего закрывается.
Газовый клапан из латуни используется для того, чтобы создать элемент для вывода образованного пара. Деталь распиливают на две равные части, демонтируют стержень и проделывают входное отверстие размером 16 мм. Нарезают резьбу и устанавливают кран с шаровым механизмом.
Функцию датчиков для контроля над температурным режимом и рабочим давлением в системе выполняют стрелочные манометры. Для этого достаточно сделать правильное подсоединение приборов к парогенератору.

Различия парогенератора и паровой пушки

Промышленность и торговля предлагают десятки моделей парогенераторов, но для личных нужд можно сделать устройство самостоятельно. Принцип действия несложен, материалы в свободном доступе.

Парогенератор — это ёмкость с водой, откуда при нагревании выходит горячий пар. Достаточно взглянуть на чайник, чтобы понять, как действует генератор.

Генератор пара находится вне парной

У паровой пушки другой принцип работы. Это система трубок, по которым вода дозированно подаётся вглубь раскалённых камней. Там она мгновенно превращается в пар, который, поднимаясь на поверхность, подсушивается.

Паровая пушка находится внутри парной

Любое из этих устройств может быть различной функциональной сложности. Для личной парилки в квартире, загородном доме или на даче можно сделать модель, отвечающую вашим потребностям и желаниям.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
