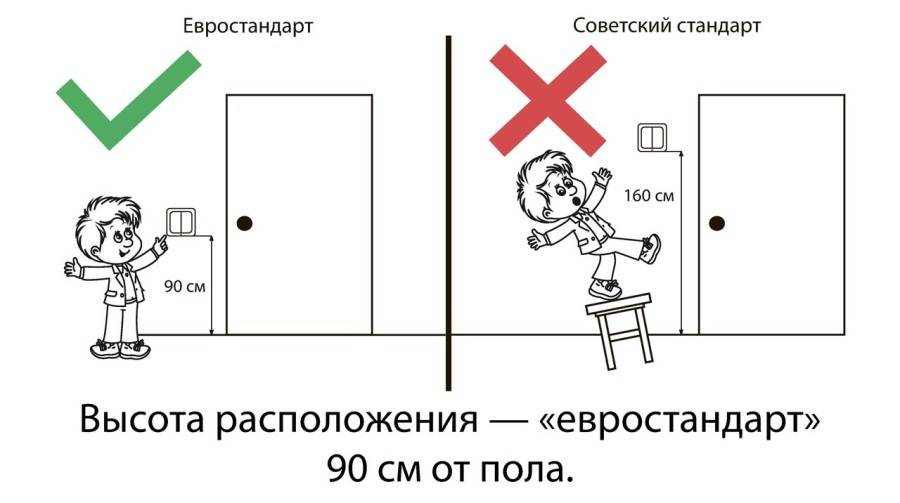

Высота установки выключателей
Расположение выключателя на стене определяется, в первую очередь, удобством его использования. Выключатель должен располагаться вблизи входной двери комнаты, чтобы его легко можно было найти даже в темноте.
В советское время выключатели располагались чуть высоте плеча и немного выше. Такая высота считалась приемлемой, хотя определялась скорее вопросом экономии длины силового провода. На самом деле, такая высота расположения выключателя не очень удобна в семьях с детьми. В настоящее время высота установки выключателя рекомендуется 80 – 90 см от уровня пола, что соответствует расположению опущенной кисти руки. Впрочем, высота установки выключателя никак не регламентируется и определяется лишь вопросом удобства.
Единственным исключением по требованию к высоте монтажа является установка автоматического выключателя с датчиком движения. Для лучшего срабатывания датчиков лучше всё же монтировать его на высоте 170 – 180 см. Кроме того, чтобы датчик всегда вовремя и хорошо срабатывал, нужно избегать установки такого выключателя вблизи углов, крупной мебели, в нишах и других местах, которые могут вмешаться в правильность его работы.
Как подключить розетку к распределительному щитку
Всех, кто запланировал самостоятельный монтаж проводки в квартире или доме, часто интересует вопрос: «как подключить электрическую розетку?». Как правило, в одной комнате находится несколько розеток, предназначенных для подключения разных электроприборов, и для того чтобы смонтировать нужное количество розеток, необходимо произвести предварительные расчеты.
Схема расположения розеток и примерное количество элементов
Для начала необходимо составить план размещения розеток, который будет включать в себя указание всех электроприборов, которые будут подключаться к розетке. Самое большое количество розеток приходится на кухню, поскольку там располагается большее количество оборудования.
Схема розеток на кухне включает в себя большое количество электроприборов. А это значит, что проводка должна выдерживать большую нагрузку, поэтому стоит разделить розетки на несколько групп и провести параллельно кабели для их подключения.
При расчете количества розеток, запитанных от одной линии, необходимо рассчитать их общую токовую нагрузку для определения сечения кабеля.
Например, если общая нагрузка электроприборов в комнате будет составлять от 2 до 4 кВт, необходимо в соответствии с таблицей длительно-допустимых токовых нагрузок выбрать кабель 2,5мм2.
Для меньшей нагрузки можно использовать провод с сечением в 1,5мм2, а для большей, например, для индукционных варочных поверхностей или духовых шкафов, мощность которых может достигать 7-8 кВт, лучше выбрать кабель с сечением 6мм2.
Как подключить две розетки
Схема установки розеток в одной группе имеет параллельный способ соединения, однако подключить их можно разными способами. Есть два метода, как подключить 2 розетки: параллельное подключение двух розеток в распаячной коробке путем скрутки, пайки или клеммных блоков, а также розетка электрическая схема соединения которой, осуществляется последовательно от одной розетки к другой — шлейфом.
Распаячная коробка – это устройство, монтируемое в квартире, в которую входят провода от распределительного щитка. Во время подключения розетки, используются два провода от соединительной коробки (ноль и фаза), которые соединяются с контактами розетки. Таким образом, схема соединения розеток может включать в себя провод, подключаемый параллельно ко второй розетке либо независимо, через распредкоробку.
Подключение трех и более розеток
Способ, как подключить 3 розетки, не сильно отличается от подключения двух и может быть выполнен как параллельно, так и последовательно (шлейфом). Однако специалисты не рекомендуют последовательно подключать более двух розеток – увеличиваются возможности отказа цепи посредством плохого контакта в одном зажиме.
Таким образом, если вы задумались, как подключить 4 розетки, лучшим выходом будет разделить их на два блока и к каждому из них подвести отдельный кабель.
Важно знать до начала работ
Все работы по установке розеток и выключателей, прокладки электро коммуникации важно делать только после полного отключения тока в сети. Отключите автомат или пробки. И не подключайте, пока монтажные работы не будет завершены
Возьмите индикатор и убедитесь, что розетка или проводка, с которой собираетесь работать, обесточены. Профессионалы предлагают пользоваться сразу двумя индикаторами. Это позволит гарантированно избежать нежелательных последствий
И не подключайте, пока монтажные работы не будет завершены. Возьмите индикатор и убедитесь, что розетка или проводка, с которой собираетесь работать, обесточены. Профессионалы предлагают пользоваться сразу двумя индикаторами. Это позволит гарантированно избежать нежелательных последствий.
- Следует наблюдать за состоянием изоляции проводов, и не использовать в работе повреждённые экземпляры.
- Строго запрещено перекусывать кусачками провода под напряжением.
- В местах, где ранее уже была проложена проводка нельзя заниматься долблением стен, их сверлением или резкой.
Любое касание отверткой с проводами ноля и фазы неизбежно провоцирует замыкание в сети.
Стандарты установки розеток:
- не ниже 20 см от пола;
- на каждые в 6–10 кв. м. комнат жилья делается одна розетка.
Для этого стоит принимать во внимание:
- Мощность всех будущих энергопотребляющих приборов в квартире или доме. Показатели всех устройств просто складываются вместе. Необходимо знать и какова предельная мощность выделенная сетью.
- Выбор типа провода или кабеля зависит от метода их укладки: открытого или внутреннего. Необходимо определиться, какая прокладка подходит конкретному месту электромонтажа.
- При прокладке проводки не стоит укладывать провода, переплетая пучками.
Плюсы и минусы такого способа подключения
Преимущество одно и оно всегда на виду – удобство использования, ведь не надо больше возиться с переносками, спотыкаться о провода или переживать, что тройник расшатает контакты розетки и выпадет из нее.
Для того, чтобы в полной мере оценить возможные недостатки, надо разобрать устройство и посмотреть какой к нему подключен провод – чаще всего это проводка сечением на 1,5 или 2,5 квадратных миллиметра. Такой кабель свободно выдержит подключение одного бытового устройства мощностью около 2 кВт и с некоторой натяжкой пару таких приборов. Спасает розетки и провода то, что несколько мощных устройств в одну из них подключают достаточно редко – в основном это одно устройство на 1-2 кВт и несколько послабее.
Перед тем, как провести розетку или несколько от уже существующей, обязательно надо учитывать, что каждая последующая из них это соединения проводов, что является дополнительным сопротивлением электрическому току. Даже если подключить одно мощное устройство, но в последнюю розетку, то есть вероятность нагрева предыдущих контактов. Природа же электрического тока такова, что он оказывает на проводку вибрационное воздействие, вследствие чего контакты со временем неизбежно ослабляются. По правилам, на предприятиях все электроконтакты должны проходить ежегодную проверку и подтягивание болтовых соединений.
С другой стороны, в жилых комнатах самое мощное устройство это обычно электрический обогреватель – если он не кустарный, с неизвестно как сделанными контактами, то две последовательно подключенных розетки и их проводка его свободно выдерживают.
Третий вопрос это кухня – именно там обычно собраны самые мощные устройства, в плане потребления электричества: посудомойка, микроволновка, электропечка, духовой шкаф, электрочайник, тостер и прочие, которые «кушают» от 1,5 кВт. «Вешать» их на один провод категорически не рекомендуется, разве что это будут самые слабые из них, например, микроволновка в паре с чайником или тостером.
как протянуть кабель для интернета от одной розетки к другой?
в новостройке мне родственник по черновой стяжке продолбил углубление и проложил кабели (телефонный, тв, и для интернета). все это протянуто в дальний угол комнаты и выходит в тройную розетку (не знаю как правильно называется, короче три розетки рядом). но я решила компьютер поставить в другой угол. чистовая стяжка еще не сделана, как протянуть провод для интернета в другой угол (там есть обычная силовая розетка)? можно ли будет потом его пропустить под плинтусом от одной розетки к другой?
Можно использовать Wi-Fi, тогда не надо кабель тянуть
Опять штробить, или под плинтусом.
2lenusya Есть плинтуса с кабельканалом.
Нельзя использовать Wi-Fi, зело дорого по деньгам получается. Оптимально заказать оконцованый удлинитель (витую пару), проложить под плинтусом, и соединиться на хабе/свиче — в зависимости от топологии сети, и будет Вам счастье
Цена Wi-Fi точки — 40$ (например, » > )
Цену: «хаб/свич», витая пара, розетка, проложить — посчитайте сами. Много удасться с’экономить? 5$? 10$? . действительно «зело дорого».
Нездоровые фантазии. Некоторые с большой радостью пользуются дискетами, некоторые Wi-Fi. А мне гигабитной сетки дома — мало.
Вы невнимательны. У девушки нет сетки, хабов, свичей. и каналов гигабитной ширины. Прочитайте исходное сообщение.
Провод для интернета можно проложить под плинтусом. Единственное, если он получиться длиннее или короче надо будет его расшивать (соединять) к розетке заново.
К Wi-Fi точке еще понадобиться контроллер в компутер и бюджет будет около 100 баксов. Да еще настройка всего, закрытие дыр . хотя удобство данного решения несомненна.
Господа, складывается впечатление, что вы последний раз были в компьютерном магазине года три назад.
Вы знаете, бывает и так, что я не проявляю достаточного внимания и действительно ошибаюсь;(. Но случается это очень редко.
Я вроде ничего не писал про хабы, свичи (а также кроссы, серверы, сетевые принтеры и т.п.). Также не упоминалась ширина, глубина, высота и протяженность во времени чего бы то ни было. Я имел в виду сравнительно низкую пропускную способность и надежность WiFi. Техническая сложность, дороговизна, пресловутые «дыры» и «глюки» делают Ромин совет, вряд ли пригодным для данной ситуации.
Кабель прокладывается не на год и даже не на пять. А кто возьмется предсказывать скорости Интернета и домовых сетей через 5 лет? Если только предполагать и быть очень умным или очень наглым. Предпочитаю иметь разумный запас. А родственник либо ленивый, либо не умеет, либо решил с барышней особо не связываться. Делать одну розетку в одном месте
Специалистам советовать не буду — неблагодарное это дело. А вот любителям порекомендовал бы делать все-таки несколько розеток в квартире и все противоположные концы кабелей сводить в одно место в виде набора сдвоенных розеток (такой условный кросс). Там можно будет при нужде поставить коммутатор и т.п. или просто соединить коротким проводом две розетки (Интернет с кабелем, идущим к компьютеру). Вообще, проблема установки дополнительного оборудования возникает после появления третьего «устройства». Два по условию задачи уже есть: ПК и Интернет. Третьим может оказаться второй компьютер или любое сетевое оборудование (реже). (Подключение по технологиям DSL не обсуждаю.)
По поводу сдвоенной розетки, для наглядности приведу ( ). (Ох и замаялся я ее искать.)
Также я заметил, что барышня исчезла после открытия темы
Установка внутренней розетки
Для установки внутренней розетки предварительно необходимо подготовить посадочное место — подрозетник. Подрозетники могут отличаться в зависимости от конструкции стены.
Так для бетонной или кирпичной стены необходимо использовать простой подрозетник, который крепится при помощи строительных смесей, а для полой стены из гипсокартона необходим подрозетник со специальными лапками фиксаторами (см. фото ниже):
Также в зависимости от типа стены будет зависеть и способ прокладки кабеля.
Например, в бетонной или кирпичной стене устраивается специальное углубление — штроба. Электрический кабель фиксируется в штробе при помощи строительных смесей или крепежа, а далее перекрывается шпаклёвкой или штукатуркой.
Если же стена представлена металлокаркасом, обшитым гипсокартоном, то электрический кабель прокладывается внутри стены в процессе монтажа. В таком случае рекомендуется прокладывать кабель в защитной гофре.
Пример прокладки электрического кабеля в гофре внутри перегородки из ГКЛ
Таким образом вся сложность установки и подключения внутренней розетки заключается в прокладке кабеля и монтаже подрозетника. Пошаговую инструкцию по штроблению стен и установке подрозетников в бетон и гипсокартон вы найдёте, перейдя по соответствующим ссылкам.
Допустим, что электрический кабель у нас уже проложен к месту установки розетки и детально рассмотрим процесс подключения:
Достаточно, чтобы электрический кабель выступал из подрозетника примерно на 10-15 см
Шаг 1. Перед началом монтажа электрической розетки необходимо отключить линию через автоматический выключатель и убедиться в отсутствии напряжения на подведённом к подрозетнику кабеле при помощи индикаторной отвёртки:
Шаг 2. Снимаем ПВХ-изоляцию и оголяем жилы кабеля на 8-10 мм. Для снятия изоляции можно использовать простой строительный нож, а также очень удобно применить специальные клещи непосредственно для оголения жил:
Шаг 3. Снимаем переднюю панель розетки, чтобы получить доступ к болтам, которые позволят зафиксировать розетку в подрозетнике:
Шаг 4. Заводим жилы кабеля в соответствующие отверстия розетки до упора и фиксируем при помощи специальных болтов. Убеждаемся в надёжности фиксации жил кабеля:
Шаг 5. Устанавливаем розетку в подрозетник и закрепляем её. Электрическая розетка, как правило, может быть зафиксирована в подрозетнике двумя способами: при помощи болтов подрозетника (№1 на фото) и при помощи собственных фиксаторов – «распорных лапок» (№2 на фото). Для надёжности используем сразу два этих способа:
Шаг 6. Устанавливаем на место переднюю панель. На этом монтаж внутренней розетки можно считать оконченным.
Одинарная и двойная розетки устанавливаются и подключаются абсолютно идентично
Ниже представлены фото подключения одинарной внутренней розетки фирмы Lezard:
Степень защиты
При выборе комбинированных блоков учитывается степень защиты от сырости, проникновения предметов с размером 50 мм и меньше. Маркируется буками «IP» и парой цифр. Обозначения показаны в таблицах:
| степень защиты от пыли и предметов | Размер предметов (мм), которые не попадут в блок выключателей |
| отсутствует | |
| 1 | >50 |
| 2 | >12 |
| 3 | >2,5 |
| 4 | >1 |
| 5 | мелкие частицы и пыль |
| 6 | пыль в устройство не проникнет вообще |
| степень защиты от сырости | описание защиты |
| отсутствует | |
| 1 | падающие сверху капли |
| 2 | капли, которые падают как сверху, так и под углом 15° |
| 3 | брызги, попадающие под углом 60 °, дождь |
| 4 | брызги, падающие с разных углов |
| 5 | водная струя |
| 6 | мощная водная струя |
| 7 | недолгое погружение под воду |
| 8 | длительное подводное погружение |
Для жилого помещения подойдет изделие со степенью защиты IP 20, для ванной комнаты — IP 45. Если комбинированный розеточный блок находится на улице, то степень защиты должна быть IP 65.
Крепеж подрозетников
Благодаря специальным стаканам из пластика, подсоединенных вместе, устанавливаются подрозетниковые блоки. В стену вмазывают раствор из гипса. Соотношение разведения порошковой смеси с водой — 4 к 1.
Порошок разводят малыми фракциями и быстро закладывают в нишу, иначе гипс затвердеет. Обрабатываются раствором также внешние грани с дном подсоединенных стаканов, затем секцию кладут в нишу.
Позицию стаканов в углублении настраивают уровнем, выступы за края недопустимы. Потом края замазываются, плоскость выравнивается.
Подрозетники, углубленные в стене, не выступают за ее границы и не упираются в нее. Но при облицовке штукатуркой, плиткой подрозетник выступает за границы стены на 5-7 мм.
Что делать с алюминиевой проводкой
В старых домах вся проводка сделана из алюминия. Зачастую такие жилы обламываются, поэтому при попытке вставить новую розетку в уже имеющийся в стене подрозетник не получается подсоединиться. В этом случае потребуется нарастить провод. Использование обыкновенной скрутки недопустимо. Для выхода из ситуации можно применить специальные клееные колодки. Это даст возможность осуществлять наращивание медными проводами, что исключает окисление между двумя разными металлами. Добавив пару проводков по 10-15 см, можно подключить розетку.
Наращивание проводов
Установка силовых розеток для мощных потребителей
Если возникает необходимость запитать мощную электроплиту, духовой шкаф или прочее оборудование, то нужно не только выбрать силовую розетку, но и кабель большого сечения. Его пропускная способность должна соответствовать параметру потребления электроприбора. Провод для такого оборудования не должен иметь на своем пути скруток. Он не присоединяется к распаечной коробкам, а ведется напрямую к электрощитку. Это является обязательным правилом пожарной безопасности.
Углубленный подрозетник
Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.
Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).
Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.
Вот фото стандартной розетки утопленной в стандартном подрозетнике.
Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.
Почувствуйте, что называется разницу.
Особенности конструкции
Блок представляет собой корпус из пластмассы с внутренней частью, куда выходят контакты с клеммами и терминалами. К ним присоединяются пружины для вилок.
Блоки розеток можно разделить на два типа:
- для открытой проводки;
- для скрытой проводки.
Первые монтируются в толщину стены благодаря модулю из подразетников в форме стакана. Вторые предназначены для установки на поверхность стен при помощи подразетников в форме пластин.
Помимо этих двух типов существует также выдвижной розеточный блок. Его монтаж не составляет особого труда. Он запросто устанавливается в шкаф или тумбочку, и при надобности его можно выдвинуть. Принцип работы данного типа такой же, как и у настенных источников питания.
Конструкция розетки
Штекерные и гнездовые разъемы обычно состоят из штепсельной вилки (обычно штыревые контакты) и розетки (как правило, штепсельной розетки). Часто, но не всегда, разъемы прочно крепятся к устройству, как в разъеме шасси, а вилки подключаются к кабелю.
Вилки, как правило, имеют один или несколько штифтовых соединений или штифтов, которые вставляются в отверстия в гнезде сопряжения. Соединение между сопряженными металлическими деталями должно быть достаточно плотным, чтобы обеспечить хорошее электрическое соединение и замкнуть цепь. В альтернативном типе штекерного соединения используются гиперболоидные контакты. Они обеспечивают более надежное электрическое соединение. При работе с многоконтактными разъемами полезно иметь схему выводов, чтобы определить, провод это или узел цепи, подключаемый к каждому контакту.
Розетки, в основном, состоят из двух классов материалов: проводников и изоляторов. Свойства, требуемые для материалов проводника, – проводимость, механическая прочность, деформационная способность и упругость. Изоляторы должны обладать высоким электрическим сопротивлением, выдерживать высокие температуры и быть простыми в изготовлении с целью точной подгонки.
Электроды в соединителях обычно изготавливаются из медных сплавов благодаря их хорошей проводимости и пластичности. Альтернативой могут быть латунь, фосфорная бронза и бериллиевая медь. Металл основного электрода часто покрывают другим инертным металлом, таким как золото, никель или олово. Это значительно увеличивает электропроводность и долговечность. Например, медные сплавы имеют благоприятные механические свойства для электродов, но их трудно паять и они подвержены коррозии. Таким образом, медные штыри обычно покрываются золотом, чтобы максимально уменьшить вероятность коррозии.
Держатели контактов, которые удерживают части розеток вместе, обычно изготавливаются из пластика из-за его изолирующих свойств, а корпусы или задние панели могут изготавливаться из формованного пластика или металла.
Многие розетки обладают определённым механическим элементом (также известным как шпоночный паз). Он предотвращает сопряжение. Это может быть использовано для предотвращения механического повреждения разъемов, защемления под неправильным углом или в неправильный разъем или для предотвращения несовместимых или опасных электрических соединений, таких как подключение аудиокабеля к электрической розетке.
Заклинивание также предотвращает подключение симметричных разъемов в неправильной ориентации или полярности
Заклинивание особенно важно в ситуациях, когда существует много похожих разъемов, например, в сигнальной электронике. Например, разъемы XLR имеют выемку для обеспечения правильной ориентации, в то время как разъемы Mini-DIN обладают пластиковым выступом, который вставляется в соответствующее отверстие в гнезде (у них также есть зубчатая металлическая кайма для обеспечения вторичной фиксации)
Обзор моделей
Для наглядности ассортимента подобных устройств, будет приведен обзор моделей с разными конструкциями, которые были выпущены ведущими производителями в этой области:
Совмещенный блок от производителя Makel
В конструкцию которого вошла одна розетка и выключатель с одной клавишей. Имеет компактные габариты 12,3х7,3х5,9 см., для изготовления корпуса был использован прочный и долговечный АБС-пластик, имеет уровень защиты IP
Цена такого устройства составляет около 300 рублей.
Существует модифицированный вариант такого блока, в котором была реализована повышенная степень защиты IP55, а в конструкцию добавлена специальная защитная крышка для розетки, что позволяет использовать данное устройство в уличных условиях.
Цена модификации составляет 450-480 рублей.
Если рассматривать двухклавишные блоки от Makel, то технические характеристики и габариты соответствуют показателям одноклавишного варианта, но цена на такое устройство выше и составляет около 350-380 рублей.
Модифицированный вариант двухклавишного приспособления, с дополнительным заземлением и степенью защиты IP55, обладает стоимостью около 500-550 рублей.
Viko
Используются для осуществления наружной установки блока. Если сравнивать их с рассмотренными моделями Makel, то наружные устройства обладают увеличенными габаритами при схожих технических параметрах, их стоимость при этом ниже. Так, двухклавишный наружный блок Viko будет стоить около 300 рублей.
Этюд
Отечественная продукция, которая выпускается компанией Schneider Electronics. Розетка полностью соответствует европейским стандартам, для изготовления корпуса использовалось комбинированное сочетание металла и прочного пластика, степень защиты устройства IP. При этом, двухклавишный блок, предназначенный для внутреннего монтажа, стоит около 240-300 рублей, что гораздо дешевле, чем импортные аналоги.
Бэлла
Отечественный вариант с невысокой стоимостью, который производится российской компанией «Кунцево-Электро». Организация предлагает широкий ассортимент моделей, которые, помимо всего прочего, отличаются формой и различными цветовыми решениями.
Для примера можно взять трехклавишный выключатель, совмещенный с розеткой, марки БКВР-212. С учетом его функционала и особенностей конструкции, блок был изготовлен и устанавливается не в классическом горизонтальном, а в вертикальном положении, что упрощает процесс эксплуатации. Устройство предназначено для внутреннего монтажа и обладает степенью защиты IP20, цена на него не превышает 190 рублей.
Подготовительные работы, разборка приобретённого блока
Перед началом работ необходимо убедиться в том, что напряжение снято, а вводной автомат выключен. Помните, что поражение электрическим током опасно не только для здоровья, но и для жизни. Не стоит забывать о правилах техники безопасности.
Подобные блоки «выключатель-розетка» могут отличаться один от другого количеством клавиш, которое варьируется от одной до трёх. Суть подключения от этого кардинально не изменится, поэтому сегодня будет рассмотрена коммутация на примере одноклавишного выключателя. Поняв принцип монтажа, домашний мастер легко разберётся и с большим количеством выключателей.
Так выглядит блок «розетка-выключатель», который сначала требуется разобрать
Первым делом необходимо удалить все элементы, фиксирующие внешнюю декоративную накладку, которая не даст добраться до контактов. Делается это следующим образом. Выворачивается винт из центра розетки, после чего демонтируется клавиша выключателя. Если её не получается снять вручную, можно аккуратно поддеть край тонкой отвёрткой или ножом. Под клавишей есть небольшая пластиковая пластина, которая держится на защёлках. Её также следует убрать.
Удаляются все элементы, препятствующие снятию декоративной накладки
Разборка внутренней части
Далее нужно вытащить выключатель и розетку из корпуса, который играет ту же роль, что и «стакан» при монтаже обычных точек. Для этого выворачиваются 4 фиксирующих винта. И вот здесь есть один нюанс. Полностью их выкручивать не нужно. Достаточно лишь немного ослабить. Дело в том, что если винты (саморезы) вывернуть полностью, то при сборке это может создать определённые неудобства. Да и тратить время на ненужную работу вряд ли кому-то захочется.
Винты, фиксирующие выключатель и розетку, нужно немного ослабить
После того, как фиксирующие винты будут ослаблены, розетка, как и выключатель, легко вытаскиваются из коробки. Их нужно только немного повернуть.
Поворот розетки и выключателя позволят легко извлечь их из коробки
