Схема подключения конфорки

Дополнительные советы

До того как приступить к замене элемента на плите, необходимо убедиться, действительно ли он вышел из строя. Обычной прозвонкой этого сделать практически невозможно, т. к. ТЭН имеет свое сопротивление. Именно сопротивление и необходимо проверять. Производитель указывает, какое значение является нормальным для исправного узла. Необходимо закрепить два щупа мультиметра на контактах нагревателя и переключиться в режим измерения сопротивления. По окончании процесса необходимо свериться с эталонным значением.

Обратите внимание! Замер сопротивления необходимо производить на демонтированном нагревателе, в противном случае будет выведено значение всей системы. Во время монтажа будьте внимательны на местах соединения

Все оголенные провода необходимо заизолировать с помощью изоленты или термоусадочной трубки. Ни один оголенный провод не должен касаться корпуса плиты. При выполнении работ по замене, необходимо обесточить плиту. Весь инструмент, который будет использоваться, должен иметь диэлектрические рукоятки, которые не пропустят разряд, который может быть в конденсаторах, если они присутствуют в схеме

Во время монтажа будьте внимательны на местах соединения. Все оголенные провода необходимо заизолировать с помощью изоленты или термоусадочной трубки. Ни один оголенный провод не должен касаться корпуса плиты. При выполнении работ по замене, необходимо обесточить плиту. Весь инструмент, который будет использоваться, должен иметь диэлектрические рукоятки, которые не пропустят разряд, который может быть в конденсаторах, если они присутствуют в схеме.

Виды нагревательных элементов

В основание конфорок могут быть заложены нагревательные элементы разных типов. Обычно они являются деталями, легко поддающимися ремонту или замене мастером соответствующей квалификации.

Конфорки спирального типа

Внешним видом они напоминают спиральные ТЭНы, используемые в электрочайниках или устройствах одинарных электроплиток. Они состоят из одного или двух витков. Степень их нагрева регулируется обыкновенными поворотными выключателями с плавной настройкой.

Блинный вариант

Нагреватели этого типа обладают сплошной наружной поверхностью, под которой расположены ТЭНы. Такая конструкция считается более надежной и устойчивой к механическим повреждениям. С ними обычно применяются ступенчатые регуляторы мощности.

Галогенный вид

В качестве нагревательного элемента здесь используются небольшие галогенные излучатели, располагаемые в произвольном порядке или в виде узора под стеклокерамической плитой. Они передают энергию посредством тепловых волн. Место нагрева подсвечивается светодиодными индикаторами. На полный набор мощности теплового излучения уходит всего несколько секунд. Модели этого типа часто регулируются сенсорными кнопками, расположенными непосредственно на плоскости варочной поверхности, хотя применяются и традиционные регуляторы, вмонтированные в лицевую панель.

Керамические устройства

Керамические конфорки представляют собой рельефный диск, с прорезанными в нем мелкими канавками. В них плотно уложена нихромовая проволока, интенсивно отдающая тепло при прохождении тока. Деталь устанавливается под стеклокерамической варочной поверхностью. С ней обычно используется двухступенчатый регулятор мощности.

Блинный вариант

Галогенные конфорки

Конфорки спирального типа

Плита газовая с керамической конфоркой

Интересно! Встречаются модели электроплит, в которых керамические элементы комбинируются с галогенными.

Дополнительные советы

До того как приступить к замене элемента на плите, необходимо убедиться, действительно ли он вышел из строя. Обычной прозвонкой этого сделать практически невозможно, т. к. ТЭН имеет свое сопротивление. Именно сопротивление и необходимо проверять. Производитель указывает, какое значение является нормальным для исправного узла. Необходимо закрепить два щупа мультиметра на контактах нагревателя и переключиться в режим измерения сопротивления. По окончании процесса необходимо свериться с эталонным значением.

Во время монтажа будьте внимательны на местах соединения. Все оголенные провода необходимо заизолировать с помощью изоленты или термоусадочной трубки. Ни один оголенный провод не должен касаться корпуса плиты. При выполнении работ по замене, необходимо обесточить плиту. Весь инструмент, который будет использоваться, должен иметь диэлектрические рукоятки, которые не пропустят разряд, который может быть в конденсаторах, если они присутствуют в схеме.

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ В РОЗЕТКУ

Изначально, у большинства электроплит, есть шнур питания, на конце которого установлена силовая вилка на 32А – 40А, принятого у нас в стране типа.

Если у вас на стене кухни уже установлена соответствующая розетка (см. изображении ниже), вам достаточно просто включить вилку в розетку и задвинуть электроплиту на место, на чем все подключение и закончится.

Но, к сожалению, редко все бывает так просто. Дело в том, что на кухне, для подключения электроплиты, часто есть только вывод кабеля, иногда он спрятан в распределительной коробке, но обычно просто из стены торчат провода. Кроме того, не всегда вывод или розетка для электроплиты находится там, где вам нужно, о том как её можно легко перенести самому – читайте ЗДЕСЬ.

Кроме того, вилка, установленная на плите, может не подойти к вашей розетке на стене, ведь одного, унифицированного стандарта силовых разъемов для кухонь нет. Нередко, даже одинаковые разъемы разных производителей, не подходят друг к другу. Давайте разберёмся, как лучше выполнить монтаж в таких условиях.

Нюансы подсоединения ТЭНа и проверка

ТЭН позволяет обеспечивать нормальную работу конфоркам в электрических плитах. Фактически это даже основной элемент, и без него нормальное функционирование невозможно.

Но для того, чтобы все получилось как надо, следует учесть некоторые нюансы, а именно:

Контактные соединения не должны прикасаться к корпусу электрической плиты, так как в противном случае все может закончиться крайне печально.
Контакты следует хорошо заизолировать, и для этой цели лучше всего подойдет кембрик

В крайнем случае допускается использование обычной изоленты, но ее надежность в разы хуже.
Очень важно выполнить тестирование ТЭНа в конфорке плиты, чтобы будущее подключение было успешным.. Теперь подключите прибор и при помощи двух щупов измерьте сопротивление ТЭНа

Чтобы выполнить эту операцию, следует щупами подключиться к контактам ТЭНа конфорки для электрической плиты. Если вы используете мультиметр, то после подключения вы сразу увидите результат на дисплее (при условии, что это цифровое устройство)

Теперь подключите прибор и при помощи двух щупов измерьте сопротивление ТЭНа. Чтобы выполнить эту операцию, следует щупами подключиться к контактам ТЭНа конфорки для электрической плиты. Если вы используете мультиметр, то после подключения вы сразу увидите результат на дисплее (при условии, что это цифровое устройство).

Есть три варианта положения:

  • Полная непригодность.
  • Разрыв.
  • Сопротивление.

Естественно, что для подключения ТЭНа от конфорки к плите по схеме следует сделать так, чтобы мультиметр показывал сопротивление, а иначе у вас попросту ничего не выйдет

После того, как будет выполнено подключение ТЭНа плиты каждый человек задается вопросом, а будет ли она правильно работать? Все ли провода правильно подсоединены? Это на самом деле важно

Для выполнения диагностики потребуется тот же омметр или мультиметр. Перед началом теста следует отключить нагрузку электрической плиты, а после подключить переключатель мощности и выполнить подключение щупов к вилке. Дисплей отобразит результат.

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

  • за наружной стеной строения в грунт вкапываются стальные пруты диаметром от 16 мм и длиной от 250 см в количестве трех штук;
  • вкопанные пруты соединяются полосой стали шириной 4 см и толщиной 0,5 см;
  • из электрического щита выводится заземляющий (желто-зеленый) провод, предварительно оконцованный наконечником;
  • от заземляющего контура вверх к проводу заземления протягивается проволока-катанка. Рекомендованный диаметр такой проволоки — 0,8 см. На конце катанки предварительно приваривается стальная пластинка с отверстием для болта. Кабель заземления при помощи болта скрепляется с пластиной катанки на высоте минимум 250 см от уровня земли;
  • кабель заземления подсоединяется к отдельной нулевой шине в щите. К этой же шине подключается заземляющий провод от установленной плиты. Как правильно сделать заземление

Как сделать заземление

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

МатериалПрофиль сеченияДиаметр, ммПлощадь поперечного сечения, ммТолщина стенки, мм
Сталь чернаяКруглый для вертикальных заземлителей16
Сталь чернаяКруглый для горизонтальных заземлителей10
Сталь чернаяПрямоугольный1004
Сталь чернаяУгловой1004
Сталь чернаяТрубный323,5
Сталь оцинкованнаяКруглый для вертикальных заземлителей12
Сталь оцинкованнаяКруглый для горизонтальных заземлителей10
Сталь оцинкованнаяПрямоугольный753
Сталь оцинкованнаяТрубный252
МедьКруглый12
МедьПрямоугольный502
МедьТрубный202
МедьКанат многопроволочный1,850

Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание. Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п

металлических изделий

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует

Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т.д.

Проверка работы электроплиты

Подключение без розетки

Подключение плиты без использования розетки, а при помощи клеммника практически не отличается.

Подсоединяется провод к автомату, затем врезается в схему УЗО, и провод тянется к месту установки плиты.

В стене проделывается углубление, в которое устанавливается защитная коробка. В эту коробку помещается клеммник.

К нему подводится и подсоединяется провод, идущий от распределительного щитка, а также кабель от плиты.

В клеммнике они закрепляются, важно не перепутать где какой провод

После этого защитная коробка закрывается крышкой. Ну а далее – проверка работоспособности.

Примечательно, что схема подключения электрических плит практически одинакова.

Многим известны электроплиты Hansa и «Мечта». Покупатели часто спрашивают, как их правильно подключить.

Так как моделей плит много, сложно предположить, какую именно вы приобрели. Но все возможные способы подключения мы описали выше.

Смотрите потребляемую мощность и на какую проводку ваша модель рассчитана (однофазная, двухфазная или трехфазная) и применяйте наши рекомендации.

Плита Hansa зарубежного производителя подключается к сети, как и отечественная плита «Мечта»

Важно только правильно выбрать проводку и все остальные элементы, входящие в линию запитки

Популярное у читателей: Способы замены электрики в квартире.

Схемы электрических соединений

Иной раз нужно уметь читать электрические схемы. При подключении может понадобиться выяснить цвет провода, проверить правильность соединений и проч. Схема может быть наклеена на заднюю панель электрической печи либо находится в наборе документов, прилагаемых к машине. Подобные же схемы присущи и варочным панелям.

На схеме обозначен каждый компонент. Вы увидите универсальные символы и сокращенное обозначение цветов рядом с каждым проводом. Например, R – красный, Y – желтый. Цвета проводов с дефисом обозначают двухцветные провода (желто-зеленый, красно-желтый и т.д.). Всегда учитывайте цветную маркировку жил, это исключит ошибки монтажа.

Некоторые рекомендации по расшифровке:

  • если вы увидите линии внутри пунктирного треугольника, это обозначает провода и соединения, проходящие внутри таймера или другого блока выключателей. Есть схемы, где такие провода обозначены более толстыми линиями, чем остальные;
  • маленькие белые кружки – это контакты;
  • маленькие черные кружки – участки, где один провод подключен к другому. Если на схеме провода пересекаются без черной точки, они не соединяются;
  • буквами или цифрами обозначаются переключатели.

Однофазное подключение

Это самый распространенный вариант, который встречается в многоэтажных и прочих жилых домах. Согласно схеме, первая, вторая, третья клеммы (L1, L2, L3) соединяются перемычкой. К одной из клемм подключается фаза, – провод черного, серого либо коричневого цвета. Перемычки входят в комплект или изготавливаются из медной проволоки сечением 6 мм2. Если вы будете делать перемычки самостоятельно, используя гибкий провод, для обеспечения лучшего контакта используйте изолированные кольцевые или вилочные наконечники – НКИ или НВИ. Опрессовка проводится при помощи пресс-клещей.

Четвертая и пятая перемычки соединяются подобным образом. Сюда подводится ноль – провод синего или голубого цвета. К оставшейся шестой клемме подключается земля – желто-зеленый провод. Болты клемм должны быть хорошо затянуты. Если соединение будет некачественным, они могут обгореть и возрастет опасность возгорания.

Если предусмотрено подключение через силовую розетку действуют так:

  • фазная жила подается на клемму L;
  • ноль идет на клемму с маркировкой N;
  • земля пускается на клемму с маркировкой РЕ, либо обозначенную рисунком заземления, либо – earth.

Тоже самое должно быть проведено на вилке.

Двухфазное подключение

Такой тип встречается реже, но подключение не является более сложным.

Разводка проводов будет такой:

  • на клеммы L1 L2 через перемычку подводится первый фазный провод (желтый);
  • на L3 – второй (красный);
  • на N1 N2 – через перемычку ноль (голубой или синий);
  • на РЕ – землю (желто-зеленый).

Трехфазное подключение

Такой тип чаще встречается у владельцев коттеджей и частных домов. В данном случае питающие провода состоят из пяти жил. Напряжение между фазами и нулем равно 220 В, между фазами – 380 В.

Разводка проводов осуществляется следующим образом:

  • на клемму L1 отводится первый фазный провод (желтый), на L2 – второй (зеленый), на L3 – третий (красный);
  • на клеммы N1 N2 – ноль через перемычку;
  • на клемму РЕ – земля.

Соединение через монтажную коробку

Гильзование неудобно тем, что во-первых соединение получается не разборным, а во-вторых для опрессовки нужен спец.инструмент. Не у всех есть в наличии пресс, а обжимать пассатижами такие соединения нельзя.

В этом случае на помощь придет монтажная коробка КлК-5С. Кроме отвертки здесь ничего не нужно, да и отходящий кабель можно отсоединить в любой момент.

Правда контакты у нее могут оказаться довольно нежными, поэтому не перестарайтесь с усилием затяжки.

К тому же, габаритные размеры у нее в отличии от мощных розеток небольшие и все это дело можно удобно смонтировать за шкафчиками кухни.

Подключение выполняется традиционно:

ноль через винтовую клемму N (синие провода)

земля обозначена значком “заземление” – желтозеленая жила

сверху три фазных разъема. Лишние фазы, если у вас 220В откидываете и изолируете.

Требования к электропроводке

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм 2 , если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм 2 . При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

  • для подключения прибора используется трехжильный медный кабель сечением от 4 мм 2 либо от 6 мм 2 в зависимости от длины шнура;
  • в электрощите устанавливается отдельный автомат для плиты;
  • выполняется монтаж устройства защитного отключения;
  • плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

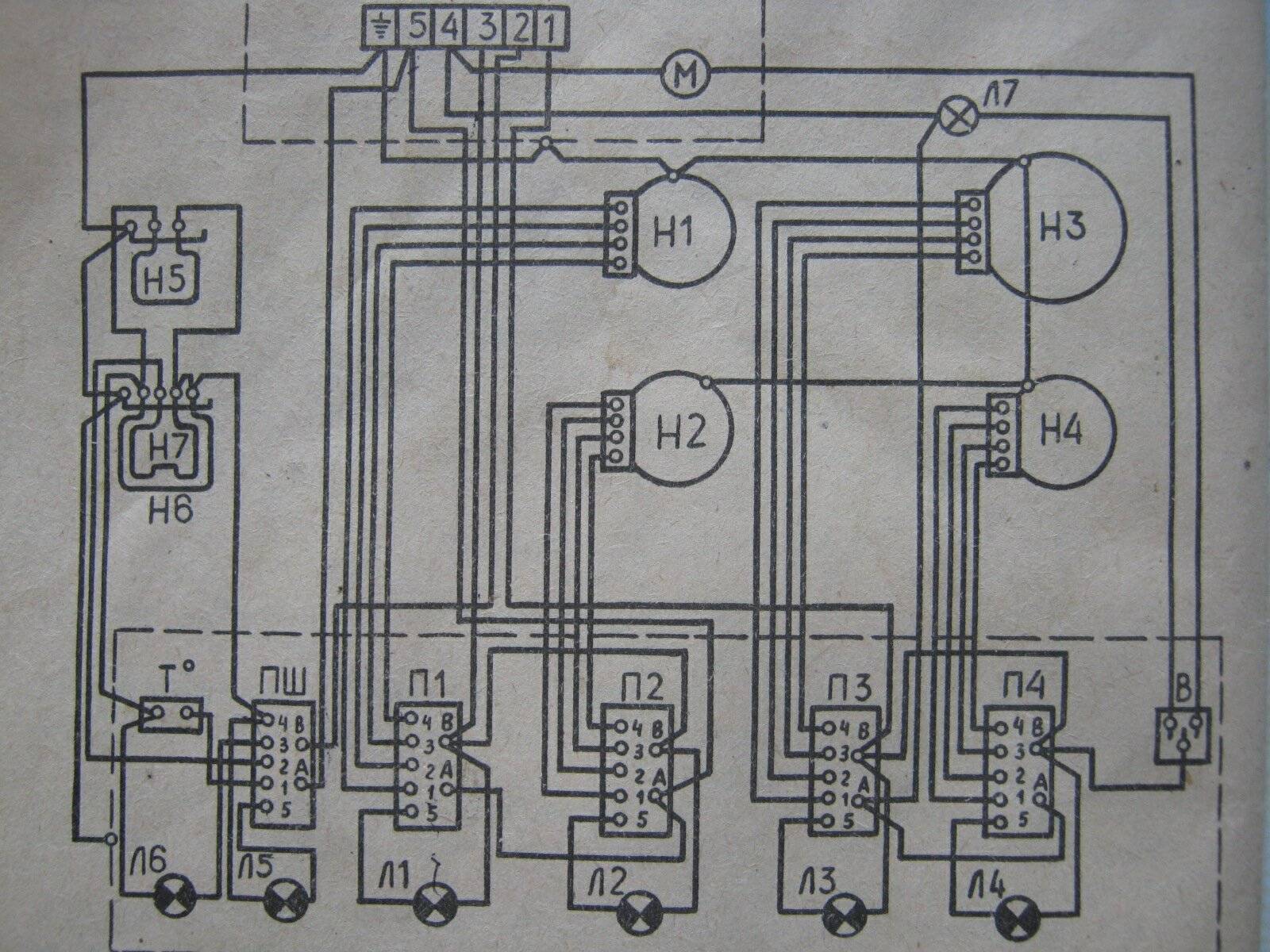

Электрическая схема электроплиты — «Электра 101м»

Что вообще из себя представляет данная электрическая схема электроплиты » Электра 1001 м»? Сверхнового и непостижимого здесь ничего нет, необходимо:

  • выучить;
  • запомнить все электрические соединения;
  • понять сущность этих соединений,

— состоящих в электрической схеме электроплиты. Разобравшись к примеру в данной электрической схеме — Вы сможете починить абсолютно любую электроплиту.

Перед нами на фотоснимке дано изображение двух нагревательных элементов жарочного шкафа, так называемых — ТЭНов.

ТЭН двойной верхний для духовки, мощность — 0,8 кВт

Нижний ТЭН духовки, мощность — 1 кВт

При необходимости выполнить замену ТЭНов в духовке — учитывается прежде всего их мощность. Допустим, вполне могут подойти два данных ТЭНа от других модификаций духовок — к электроплите Электра 1001м, по своей мощности они вполне подходят. В своей практике, приходилось менять пластинчатый ТЭН от духовки — на ТЭН трубчатого исполнения. Конечно же, для этого пришлось приспосабливать, закреплять ТЭН.

Поверхность плиты: разновидности

Электроплиты, представленные на рынке бытовой техники, по типу варочной поверхности подразделяются на две большие категории. Каждая из них заслуживает отдельного рассмотрения.

Эмаль

Конфорки электрических плит изначально изготавливались из чугуна и покрывались термостойкой эмалью. Такое устройство домашней электроплитки имеет очевидные достоинства:

  • низкая стоимость применяемых материалов;
  • простота изготовления;
  • ремонтопригодность;
  • высокая надежность;
  • удобство обслуживания.

На такую поверхность можно без опаски повреждения ставить тяжелую сковороду или кастрюлю, не сильно беспокоясь об их материале. Эмаль можно чистить с применением любых моющих средств.

Но специалисты видят и недостатки подобных плит:

  • ухудшенная теплопередача, приводящая к удлинению времени приготовления пищи;
  • долгий нагрев и остывание уже после снятия кастрюль с плиты, что увеличивает необоснованные энергетические потери;
  • нагар сложно счистить без применения средств бытовой химии.

Стеклокерамика

Современные электроплиты все чаще оснащаются варочными поверхностями из стеклокерамики. Этот материал выглядит стильно и безупречно красиво. Он изготавливается в условиях интенсивной термической обработки и не боится повышенных температур. Устройство такой электрической плиты обладает рядом достоинств:

  • верхняя поверхность плиты представляет собой идеально гладкий лист керамики, удобный для обслуживания и внешне красивый;
  • при включении нагревается только зона конфорки, что безопасно для пользователя;
  • отсутствие выступающих деталей исключает непреднамеренное опрокидывание посуды;
  • стеклокерамика быстро нагревается и остывает, что уменьшает тепловые потери и дает экономию расхода электроэнергии;
  • такая поверхность не склонна к налипанию грязи и легко отмывается.

Полезная информация! Большинство моделей известных производителей электрических плит с варочной поверхностью из стеклокерамики устанавливают автоматические сенсорные датчики, отключающие ТЭН при снятии посуды. Ограничения при использовании:

  • нельзя готовить пищу в посуде из алюминия или медных сплавов, которые в отличие от нержавеющей стали оставляют на стеклокерамике заметные следы;
  • надо быть осторожным в обращении с твердыми острыми предметами, способными поцарапать плиту.

Полная схема подключения через розетку

Теперь же рассмотрим полную схему подключения электроплиты, для примера возьмем модель, работающую от сети 220 В (однофазную), причем для нее проложим отдельную линию.

Вначале подключим ее при помощи розетки. Перед началом работ распределительный щиток в обязательном порядке обесточивается.

Итак, первым делом подключаем провод к автомату на распределительном щитке.

К нему подключаем фазный и нулевой провода, земля должна подсоединяется к заземлению дома или квартиры.

По поводу заземления – чуть ниже. Сразу за автоматом последовательно подключаем УЗО и закрепляем его.

Затем провод протягивается к месту установки розетки. Сделать это можно открытым способом (при помощи гофрированной трубки или пластикового короба).

Розетка и вилка для однофазной сети должны быть силовые – трехконтактные.

При подключении проводов к розетке, следует не попутать провода. Земля должна подсоединятся к контакту заземления, ноль – к нулевому контакту, а фаза – к фазному.

И обязательно нужно проследить, чтобы к вилке кабель от плиты подключался соответствующим образом

Очень важно не попутать проводку

Розетку закрепляем на стене, важно чтобы она находилась на удалении от металлических конструкций (трубы или батареи отопления), на нее не воздействовали источники тепла, и не попадала вода

Затем подключаем силовой кабель вместе с вилкой к плите. После этого внимательно проверяем все соединения, они должны быть хорошо затянуты, все элементы схемы – надежно закреплены.

После включения плиты на полную мощность, все отключается и проверяются все элементы на нагрев.

ЭКЧ. Устройство и принцип действия

Конфорки такого типа имеют две или три спирали и, соответственно, два или три вывода. Спирали могут иметь одинаковое или разное сопротивление. Благодаря этому можно регулировать мощность в широких пределах. Тут уже все зависит от фантазии производителя. Теоретически, при быстром подсчете три нагревательных элемента разного сопротивления могут дать 10 ступеней регулировки, но переключатель для такой регулировки будет довольно сложный, поэтому обычно используют переключатели на 3 или 6 ступеней. Регулировка осуществляется посредством параллельного и последовательного включения нагревательных элементов.

Схемы подключения электроплит

Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора.

Однофазное подключение

Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.

При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).

Однофазное подключение

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм 2 . Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.

Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.

В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

Двухфазное подключение

Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.

При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.

Трехфазное подключение

С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.

В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.

Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.

Ошибки при подключении интернет розетки

1

Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.

Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.

При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.

2

То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.

А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.

3

Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.

По стандарту не допускается раскручивание витой пары более чем на 13мм, иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.

Источники – https://cable.ru, Кабель.РФ

Схемы

Вне зависимости от способа подключения через розетку или клемник плиту или варочную панель можно подключить к сети по трем схемам:

  • однофазной;
  • двухфазной;
  • трехфазной.

Для приборов на 220В используется однофазная схема, на 380В двух или трехфазные варианты. Перед тем как подключить электроплиту или варочную панель, ее придется развернуть тыльной стороной и снять защитную крышку с клеммной коробки. Возможные схемы подключения обычно указаны на оборотной стороне устройства.

Одна фаза

Это самый распространенный вариант в квартире многоэтажки. Его можно использовать, когда стыковка выполняется трехжильным проводом. Оно легко выполняется своими руками. Чтобы правильно подключить устройство необходимо использовать перемычки. Они обычно идут в комплекте и зажаты болтами в клеммной коробке. Если их нет, можно приобрести медные перемычки с сечением 6-ть мм. Пять из шести винтов соединяются двумя шинами:

  • одна шина соединяет винты обозначенные литерой «L» под номерами 1, 2, 3;
  • вторая – используется для соединения номеров 4 и 5, обозначенных литерой «N»;
  • последний остается свободным и будет использоваться для заземления.

При соединении провода распределяются следующим образом:

  • фаза (черный или коричневый) на L1,2 или 3;
  • ноль (синий) на N4 или 5;
  • для заземления используется шестая клемма с обозначением PE.

Две фазы

Такая схема чаще применяется для частного дома, но ее можно использовать и в квартире. Стыковка выполняется четрехжильным проводом. В этом случае:

  • одна перемычка ставится на L1 и L2;
  • другая на N4 и N5;
  • L3 и винт для заземления остаются свободными.

Чтобы подключить такую схему:

  • желтая жила ставится на фазу A состоящую из клемм L1 и L2, соединенных перемычкой;
  • жила в красной обмотке идет на расположенную рядом клемму L3;
  • синего цвета ставится на нулевые N4 и N5, состыкованные перемычкой;
  • желто-зеленая предназначена для заземления.

Три фазы

Этот вариант предназначен для частного дома, в квартире такая схема применяется редко. Несмотря на внешнюю сложность его так же легко реализовать своими руками. Выполняется кабелем из четырех или пяти жил. Здесь используется только одна шина для соединения расположенных рядом нулевых клемм N1 и N2. Жилы нужно подключить в следующем порядке:

  1. на фазу A, контакт L1 идет желтая;
  2. на фазу B, контакт L2 – зеленая;
  3. на фазу C, контакт L3 – красная;
  4. для расположенных рядом нулевых клемм предназначена синяя;
  5. для заземления светло зеленая или желто-зеленая.

При выполнении всех перечисленных работ своими руками необходимо потратить время на консультации со специалистами. Это убережет от непоправимых ошибок и позволит сделать все правильно.

Общие требования

Правильно подключить электроплиту или варочную панель своими руками не получиться без соблюдения определенных требований к оборудованию. В квартире это можно сделать существенно проще и быстрее.

Обычно в квартире стандартной многоэтажки подключение подобных устройств к сети осуществляется уже смонтированным отдельным проводом, через специально предусмотренную розетку. Это сэкономит время и позволит быстро подключить плиту или варочную панель.

Владельцам частного дома выполнить все работы связанные с проводом, и установкой другого оборудования придется самостоятельно или с приглашением специалиста. В этом случае следует воспользоваться:

  • трехжильным кабелем с медным с сечением от 4-х до 6-ти мм в зависимости от его длины;
  • отдельным автоматом под электроплиту для установки в щитке на 32 или 40А в соответствии с сечением провода;
  • устройством защитного отключения;
  • доступным способом заземления.

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ К ЭЛЕКТРИЧЕСКОМУ ВЫВОДУ

Самый лучший вариант — это установить на кухне силовую розетку, соответствующую вилке плиты, подключив её к проводам, выходящим из стены.

Загляните в духовку, скорее всего там, вместе с документами, лежит и подобная силовая розетка наружного монтажа, ведь часто они продаются комлпектом. Вам останется лишь установить её, а дальше действовать как описано в «» выше.

Совсем недавно мы описывали подключение комбинированной силовой розетки для варочной панели и духовки. Внутри её установлены механизмы обычной «евро» розетки и силовой, как у нас в комплекте к плите, поэтому и её монтаж будет таким же. Устанавливайте розетку, как описано в статье и подключайте к ней плиту.

Если же, по каким-то причинам, нет возможности установить силовые разъемы, переходите к следующему варианту.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
