Виды стропильной системы двухскатной крыши: для маленьких и больших домов

Инструменты для возведения стропильной системы

Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:

  • рулетки, разной длины 5, 10, 20 метров;
  • маркеры, карандаши;
  • шнур, для натяжки;
  • молотки, разных назначений, гвоздодер;
  • ножницы, для раскроя;
  • кровельный нож;
  • шпатель;
  • скотч;
  • ножовки, электропила, электродрель с различными сверлами и насадками;
  • шуруповёрт с насадками;
  • разметки, уровни горизонтальный и вертикальный;
  • рейки, линейки;
  • пена монтажная;
  • страховочный ремень и веревка — для безопасной работы.

Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.

Устройство двускатной крыши

Конструктивно устройство двухскатной крыши дома отличается простотой и по своему виду напоминает треугольник. Схема стропильной системы этой кровли состоит из двух наклонных прямоугольных плоскостей, соединенных вверху посредством конька.

Состоит такая конструкция из стропил, различных опор и мауэрлата. Для максимально равномерного распределения нагрузки по поверхности несущих стен применяется довольно простая система ригелей, затяжек, стоек и подкосов. Именно эти элементы обеспечивают стропильной системе необходимую степень жесткости и надежности.

От выбора стропильной системы во многом зависит качество будущей крыши дома, а также то насколько эффективно она сможет справиться с воздействующими на нее нагрузками.

После монтажа стропильной системы дома укладывается слой гидроизоляции и наступает черед монтажа обрешетки с последующей укладкой кровельного покрытия.

Как сделать своими руками

Чтобы кровля служила долго и надежно выполняла свои функции, нужно правильно провести расчеты, сделать подробный проект, составить поэтапный план работ, подготовить нужные материалы и инструменты.

Чем сложнее конструкция, тем более вероятны:

  • скопление осадков;
  • появление протечек в стыках покрытия;
  • ошибки в гидроизоляции и утеплении;
  • неверное перераспределение нагрузки по стропильной системе.

Кроме того, придется учесть дизайнерские предпочтения, требования к мансарде и финансовые возможности.

Расчет кровли. Размеры. Определение угла наклона

Определившись с формой крыши, нужно выбрать стропильную систему. Чаще всего используют 2 технологии:

  1. Висячая – стропила снизу крепятся к стенам, а вверху опираются только друг на друга. Фермы образуют равнобедренный треугольник, в основании которого находится затяжка. Распорная нагрузка не передается на стены. Система используется для небольших пролетов.
  2. Наслонная – нижней опорой для стропил является мауэрлат, вверху они упираются в прогонную балку. Последняя поддерживается системой опор, каменными фронтонами коробки, внутренней стеной.

Угол наклона может быть от 10 до 60° с отклонениями в каждую из сторон. Проще использовать равные углы наклона для обеих плоскостей двускатной конструкции, а асимметрию получить, применяя разноразмерные скаты.

Чем плотнее и тяжелее кровельное покрытие, тем больше должен быть угол. Крышу нужно сделать ниже при небольшом количестве стыков, нахлестов, соединений между элементами покрытий.

Профессионалы оптимальный угол рассчитывают в соответствии со СНиП 2.01.07-85, учитывающим особые, временные и постоянные нагрузки.

Чтобы облегчить работу, можно воспользоваться онлайн-калькулятором для крыш. Понадобится знать размеры стропил (ширину и толщину) и указать их расстояние между ними – шаг.

Расчет сечения стропил. Таблица

В зависимости от кровельного материала подбирают сечение и шаг стропил.

Вид кровлиШаг, смСечение, см
шифер80-1305×15
металлочерепица60-955×15, 5×20 (утеплитель)
мягкая кровля60-1505×15
ондулин60-905×20
профнастилдо 1005×15

Конструкции с несложной архитектурой можно строить исходя из оптимальных стандартных размеров доски и бруса:

  1. Стойки – брус 100×100 мм.
  2. Прогоны – брус 100×100, 100×150, 100×200 мм.
  3. Затяжки – брус 50×150 мм.
  4. Мауэрлат – брус 100×100, 100×150, 150×150 мм.
  5. Ригели (опоры для стоек) – брус 100×150 мм.
  6. Подшивочные и лобовые доски – доска 25×100, 25×150 мм.

Расчет расстояния между стропилами

Кроме типа кровельного материала, на шаг стропил влияют:

  • размеры и вид утеплителя;
  • ветровая и снеговая нагрузка;
  • характеристики используемых пиломатериалов, их прочность и качество;
  • расстояние между балками перекрытия и затяжками;
  • вес кровельного пирога и стропил;
  • удобство монтажа;
  • формы крыши;
  • угол наклона скатов;
  • тип стропильной конструкции;
  • материал обрешетки.

Стропильную систему с увеличенным шагом можно усилить обрешеткой.

Проект

Узнать требуемое количество стройматериалов, визуализировать и детально продумать конструкцию кровли поможет правильно составленный чертеж.

Он должен содержать:

  1. Подробную схему стропильной системы, построенную с учетом типа кровельного покрытия и разного вида нагрузок.
  2. Размеры и конфигурацию всех элементов.
  3. Укрупненное изображение основных соединений.
  4. Укладку кровельного материала пошагово.
  5. Расположение дополнительных компонентов, служащих для усиления конструкции.
  6. Макет обрешетки.
  7. Устройство кровельного пирога – гидроизоляцию, утеплитель, пароизоляцию.
  8. Спецификацию пиломатериалов, использовать которые планируется.

Материалы

Смета, составленная предварительно, должна включать:

  1. Пиломатериал. Рассчитанный по периметру поставленной коробки брус для мауэрлата с запасом 5% на соединения и обработку. Доску или брус, которые будут использованы для изготовления стропильных ног, обрешетки, подкосов и т.д.
  2. Кровельное покрытие – профнастил, ондулин, металло- или керамическую черепицу, шифер, мягкую кровлю.
  3. Рулонную гидро- и пароизоляцию.
  4. Материал для свесов и фронтонов.
  5. Гвозди, скобы, шпильки, анкеры, саморезы, пластины и уголки.
  6. Для обустройства конька, свесов, ендов, проходов через крышу потребуются фасонные элементы.
  7. Термо- и звукоизоляцию.

Как рассчитать угол наклона крыши

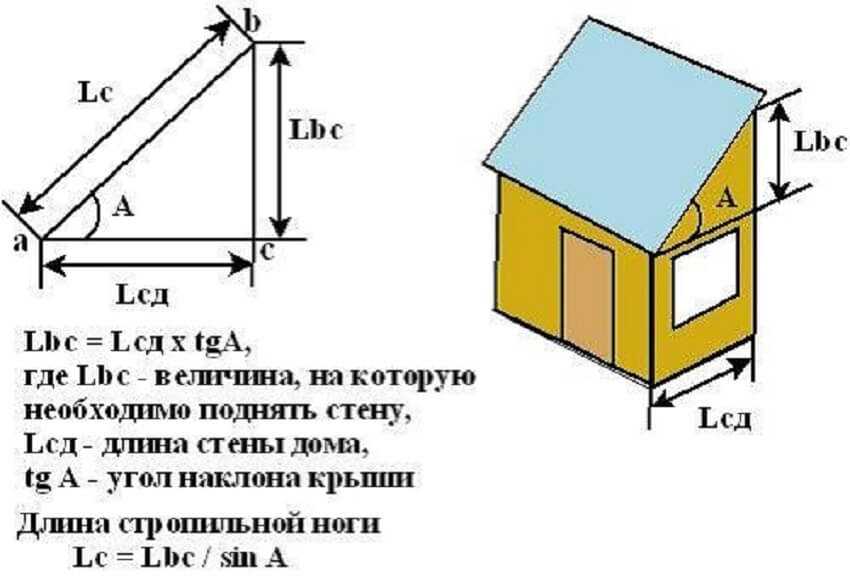

Перед тем, как ставить стропила на односкатную крышу, необходимо вычислить кровельный уклон. Для этого потребуется рассмотреть несколько показателей – ветровую и снеговую нагрузку, характеристики кровельного материала. Первым делом исследуются климатические условия местности (количество осадков, ветровая нагрузка). Далее необходимо выяснить минимальный рекомендуемый угол для данного вида кровельного покрытия (подобная информация содержится в специальных таблицах).

Если параметры желаемого угла превосходят расчетные рекомендации, то беспокоится не стоит. В противном случае потребуется увеличить их до рекомендуемого. Если угол уклона крыши будет меньшим, чем это рекомендуется производителем данного кровельного материала, заметно возрастает риск возникновения протечек в области стыков.

Например, в средней полосе России рекомендуемый показатель угла уклона односкатной кровли заявляется, как 20 градусов. Однако подобные расчеты желательно проводить для каждого региона и для каждой постройки отдельно, даже если они располагаются на одном участке. Иногда от различных производителей идентичного укладочного материала могут поступать различные рекомендации по минимальному уклону. К примеру, металлочерепица одной марки может иметь рекомендуемый уровень минимального уклона 14 градусов, а другой – 16 градусов (в тоже время ГОСТ определяет его, как 6 градусов).

Расстояние между стропилами под металлочерепицу и профнастил

На этапе проектирования дома стропильная система его крыши, как и все прочие элементы конструкции, должна быть рассчитана по специальным правилам и методикам. Только посредством расчета на основании данных о нагрузках можно точно определить все параметры стропильного каркаса, к числу которых принадлежит и шаг стропил, то есть расстояние между их продольными осями. Если строитель пренебрегает расчетом и определяет частоту установки стропил «на глазок», стропильная система получится либо излишне громоздкой и дорогой, либо недостаточно прочной и надежной. В последнем случае неизбежными будут деформации или полное разрушение стропильного каркаса.

Нагрузка на стропила по схеме

Различают три типа нагрузки:

  • Постоянная. Это значение, которое не будет изменяться на протяжении всего срока эксплуатации кровли. К этой категории относят массу кровельного материала, утеплителя, гидро- и пароизоляции, обрешетки, доборных деталей кровли, а также внутренней отделки мансарды. То есть, суммированное значение массы элементов и будет ожидаемой нагрузкой. Ее средняя величина составляет 40-45 кг/м2, но не более 50 кг/м2. Желательно предусмотреть запас прочности, равный 10 % от общей массы.
  • Переменная. Имеется в виду интенсивность выпадения осадков, нагрузка от снега и ветра, которые могут существенно варьироваться в зависимости от времени года или погодных условий.
  • Особая. К данной группе относят экстремальные природные явления – землетрясения, торнадо, сильные ветры. В этих случаях запас прочности делают существенно больше обычного.

Как рассчитать количество материала для односкатной крыши

Для верного расчета расходного материала для крыши, имеющей один уклон, необходимо знать размеры ската.

Размеры стропил

Длина стропильной доски зависит от внешнего покрытия, шаг укладки стропильных досок или брусьев. Так, для металлочерепицы рекомендуемый шаг — 30 см, для шифера — 44 см, для кровли с гибким покрытием — произвольный. Кроме того, для крыши с одним уклоном расстояние между стропильными ногами конструкции не должно превышать одного метра. Если брус тонкий, что расстояние между такими досками должно быть меньше.

Для каждого покрытия определяются свои особенности стропильной системы.

Количество материала для ветровой доски

Расчет заготовок для ветровой доски производится путем определения разности периметра всего ската и нижней части, которая относится к карнизу. Данный показатель и будет являться размером ветровой доски.

Монтаж ветровой доски

Количество материалов для утепления, гидроизоляции, пароизоляции

Количество расходных материалов для обустройства пирога односкатной конструкции рассчитывается, исходя из периметра ската. Если требуется укладывать основу в два или несколько слоев, то, соответственно, количество умножается на число слоев. В зависимости от особенностей укладки того или другого материала, берется небольшой их запас.

Кроме того, необходимо запастись досками для доборных элементов, чтобы обеспечить вентиляцию, водосток, задерживающие снег элементы.

Конструкция двухскатной кровли

Двускатная крыша

Принципиальное устройство двухскатов элементарно, и заключается в наличии у крыши двух наклонных прямоугольных плоскостей, по которым и происходит сброс атмосферных осадков, будь то снег или вода.

Эти плоскости сходятся сверху в одной горизонтальной линии, называемой “коньком”. При построении такой геометрической формы с торцов скатов неизбежно образуется два вертикальных треугольника – фронтона.

Виды двухскатов

Отличия крепления стропил

1

Классическая – наиболее распространённая конструкция. При такой компоновке крыша формируется с симметричными скатами, т.е. с одинаковой их крутизной.

В своём строительстве простой “двухскат” может формироваться двумя способами:

  • наслонная
  • висячая

Более подробно эти системы будут рассматриваться ниже.

Крыша каркасного дома

Преимуществ такой вариации налицо:

  • Простота в проектировании. С расчётами справиться практически каждый, владеющий азами математики. Существует множество готовых проектов, которые находятся в открытом доступе
  • Надёжность конструкции. Минимальное количество соединительных узлов делает её прочной и долговечной
  • Простота монтажа. Ничего “хитрого” здесь нет – элементов немного, узловые соединения элементарны, инструмент простой, крепёж доступен
  • Классический дизайн всегда в моде. К тому же при желании домовладелец легко может изменить облик дома, поменяв угол наклона скатов кровли

2

Ассиметричные формы – это необычно. Однако при нарушении симметрии нарушается баланс в распределении нагрузки, что неизбежно влечёт за собой значительное усложнение в несущем “скелете” всего конструктива. Самостоятельно рассчитать такой проект крайне сложно. В этом случае придётся воспользоваться услугами профессионалов

Асимметрия – это красиво

3

Мансардный тип кровли – ещё одна разновидность. От классической вариации она отличается тем, что скатную поверхность создают ломанной.

Конструкция её несколько сложнее, чем у классических аналогов, но также доступна для простого обывателя, который решил своими силами её спроецировать и скомпоновать.

Главное отличие от классики заключается в том, что мансардный тип сочетает обе технологии, используемые для строительства стропильных крыш.

Терминология и элементы

Варианты исполнения

Для полноценного изучения кровельной тематики без специальной терминологии не обойтись. В цели наглядности ниже представлена схема с примерами использования описываемых элементов.

Основные элементы стропильных систем

  • Маурлат – элемент практически любой кровельной конструкции. Выполняется из деревянного доски или бруса, жёстко крепится по периметру торца внешних стен постройки. Главное его предназначение – равномерно распределять нагрузку на несущие стены здания. Именно к этому элементу крепятся все стропильные ноги кровли
  • Стропила – несущий каркас для кровельного покрытия. Устанавливают их парно, соединяя между собой в верхней части, называемой коньком. Нижняя часть их, как уже упоминалась крепиться к маурлату. Выставленные с определённым шагом стропила, служат основой для обрешётки, на которой в дальнейшем будет крепиться кровельный материал

Узлы стропильной системы

Почему стропильные системы двухскатной крыши так популярны? Обзор преимуществ и ключевых отличий (Фото & Видео)

  • Ригель и (или) затяжка. Элементы усиления конструкции. Устанавливаются горизонтально, врезаются в стропильные пары, крепятся на гвозди, болтовые соединения и т.п. В случае необходимости, для придания дополнительной жёсткости дублируются два-три раза (верхний – средний – нижний)
  • Стойка или бабка – служит в роли как основной, так и дополнительной вертикальной опоры. Они устраняют прогибы каркаса
  • Прогоны – брус, одна или две сшитые доски, а также может быть и отдельная конструкция. В простых вариантах коньковый прогон пришивается к узловым соединения верхней части стропильных ног, в более сложных он подпирается бабками (вертикальными стойками), которые в свою очередь крепятся к лежню
  • Лежень – это прогонная балка, т.е. брус, лежащий по всей длине крыши. Формируется для дополнительной фиксации и усиления всей кровельного формирования. Укладываться может как на несущую перегородку здания, так и лишь на внешние стены (в двух местах)
  • Подкосы – усиливающая деталь. Применяют в случаях, когда стропильные ноги обладают повышенной длинной, когда есть необходимость дополнительно усилить и исключить их прогиб. Чем сложнее крыша, тем больше этих деталей может потребоваться

Многолетние цветы (ТОП-50 видов): садовый каталог для дачи с фото и названиями | Видео + Отзывы

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Стропильная система для двухскатной крыши своими руками

Проще всего выполнить монтаж системы с висящими стропилами — древесины расходуется меньше и по времени все происходит быстрее., т.к. сборку можно выполнить на земле. Поэтапную технологию можно представить так:

  1. Монтируют мауэрлат параллельно будущему коньку заподлицо с поверхностью стены, прикрепляя его к несущей стене с шагом не более 12 см. Перед монтажом его пропитывают антисептиком. Если стена толще мауэрлата, то брус снаружи закладывают кирпичами, заизолировав древесину рубероидом в 2 слоя. Надежность системы при этом повышается.
  2. Устанавливают балки перекрытия. Сечение их зависит от габаритов строения. Вначале закрепляют 2 балки по краям, затем размечают места установки остальных при помощи рулетки. Крепят балки гвоздями к мауэрлату, выравнивая их по горизонтали.
  3. Укладывают поверх балок временный настил.
  4. Устанавливают по центру строения стойки, закрепляя их распорками. Высота их равна длине стен от пола до верхней кромки мауэрлата.
  5. Выполняют установку конькового бруса из доски 15 х 5 см.
  6. Собирают из стропил треугольник. Для определения размеров один конец доски прикладывают к балке, а другой к коньковому брусу. Наносят контрольные линии, затем отпиливают лишнее.
  7. Примеряют шаблон и делают его копии в нужном количестве.
  8. Выполняют монтаж стропил: устанавливают первое и сразу закрепляют противолежащее. К балке крепеж осуществляют при помощи скоб или металлических уголков, а к коньковому брусу — с использованием гвоздей. Стропила верхней частью должны упираться в конек, а низом — в мауэрлат. Если так не получается, используют дополнительную деталь, называемую подпятником.
  9. Устанавливают под стропила ригеля, располагая их горизонтально и вертикальные стойки.

При монтаже системы двухскатной крыши стоит заранее позаботиться и о финальных материалах покрытия: кровле, утеплителе и гидроизоляции

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Возведение односкатной крыши ‒ Уклон кровли

Уклон кровли, определяется заранее, еще на стадии проектирования. Величина поката крыши, зависит, от типа покрытия. Оптимальный уклон ската – от 20° до 45°. На картинке и ниже, приведены некоторые ограничения:

Пример расчета угла наклона односкатной крыши

  • 10°-30° – покрытия, из битумных материалов;
  • 25°-35° – шиферная крыша (асбесто-цементных листов);
  • от 15° – металлическая кровля;
  • от 20° – керамическая черепица.

Правильный выбор уклона навеса, поможет уменьшить на нагрузку кровельной конструкции. Чем меньше наклон покрытия, тем большее давление оказывает, зимой, снеговой покров. Расчетная масса давления снега, в 4 раза больше, веса кровли. При наклоне крыши более 60°, снеговую нагрузку, в расчетах, вовсе не учитывают.

Так-же, при правильном определение уклона, важно знать, что чем он меньше, тем труднее происходит водосток. А значит, вероятность протечек, увеличивается. И чтобы избежать их, потребуются, для кровельной конструкции, дополнительные герметизационные работы

И чтобы избежать их, потребуются, для кровельной конструкции, дополнительные герметизационные работы.

Какие элементы еще понадобятся

Двухскатная крыша считается несложной конструкцией, но чтобы возвести все правильно, следует знать все ее компоненты. В каркас, кроме самих стропил, входят и другие элементы, а именно:

  1. Мауэрлат. Этот элемент системы расположен по верхнему периметру стен. Он служит для того, чтобы равномерно распределять нагрузку от двухскатной крыши. Именно в него упираются стропила. Для мауэрлата применяется брус с сечением 15 на 15 сантиметров.
  2. Прогон. Это балка, которая поддерживает верхние концы стропильных пар. Здесь, как и в случае с мауэрлатом, используется деревянный брус.
  3. Затяжка — элемент, использующийся в висячих системах. Затяжка соединяет нижние концы стропил.
  4. Лежень – это необязательный элемент. Он представляет собой деревянную балку, которая служит основанием для упоров подкосов.
  5. Стойки. Они применяются в наслонной стропильной системе. Стойки поддерживают коньковый прогон.

Также могут применяться и другие элементы. Например, для усиления всей конструкция используются подкосы, ригели и так далее. Также применяются кобылки – это удлинение стропил, которое составляет свес двухскатной крыши.

Устройство двускатной крыши своими руками

Постройка загородного дома сопряжена с немалыми расходами. Поэтому многие люди ищут варианты удешевления этого процесса за счёт использования современных материалов и технологий. В настоящее время очень популярными стали каркасные здания с двускатными кровлями. Это происходит во многом по той причине, что выполнить такую конструкцию по силам даже человеку с минимальными знаниями строительного дела при соответствующей предварительной подготовке.

Двускатная крыша образуется стропильными фермами треугольной формы, соединёнными между собой продольным верхним брусом (коньковым прогоном) и обрешёткой

Однако сооружение крыши — ответственный момент, требующий серьёзного отношения. Нужно рассчитать:

  • правильный угол наклона;
  • длину стропил;
  • расстояние между ними;
  • способы соединения различных деталей между собой.

Без опыта производства таких работ не стоит браться за сложные конструкции, но построить небольшой дом с простой двускатной крышей вполне по силам своими руками.

Монтаж стропильной системы двухскатной крыши своими руками – пошаговая инструкция

  1. Проверить диагональность и плоскость поверхности. Недостатки устранить. Некоторые элементы, включая мауэрлат, лежень, прогон должны быть строго горизонтальны, но не обязательно располагать их в одной плоскости.
  2. Деревянные элементы нужно обработать антисептиком.
  3. Прежде чем уложить мауэрлат, следует положить гидроизоляцию, также соблюдая четкую диагональность.
  4. Мауэрлат является фундаментом кровли и при монтаже рамы, помимо крепления посредством косых срубов, дублируется скобами и болтами.
  5. Лежень установить на гидроизоляцию. Закрепить болтами. Разметить на нем места для опорных столбиков, которые будут держать прогон.
  6. Так как соблюдается четкая горизонтальность, стойки готовятся по одному размеру, крепятся, устанавливается сверху прогон. Крепим прогон, с помощью специальных металлических пластин.
  7. Разметить места крепления стропильных ног. Опытные кровельщики, не усложняя процесс, пользуются рейкой, длинна которой равна расстоянию между стропилами.
  8. Стропила крепятся к мауэрлату, а только после сверху друг к другу или к прогону.
  9. Проверьте конструкцию простым способом, с помощью веревки, натянув, с одной стороны, и подгоните, если нужно, положение стропил.

Если следовать данной инструкции, то вы легко справитесь со строительством двухскатной крыши своими руками. После проведенных работ приступайте к обрешетке. Установка обрешетки несложный процесс, но не стоит забывать, что от этого зависит дальнейшая укладка кровельного материала.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
