Термостойкий кабель для бани

Монтаж проводки в сауне

Как уже упоминалось выше, в бане или сауне кабель можно прокладывать как открытым, так и закрытым способом, укрывать различными элементами защиты. Несмотря на то, что закрытый способ считается более предпочтительным, имеются некоторые нюансы при его реализации.

Согласно требованиям ПУЭ и СНиП, укладка электрической проводки в металлические гофры и трубки не допускается. Также нельзя использовать провода в оболочке из металлсодержащих материалов. Связан такой запрет с тем, что баня — место с повышенной влажностью, а металл как никакой другой материал подвержен коррозионным процессам.

Термостойкие провода. Как выбрать и их разновидность

Эксплуатация кабельно-проводниковой продукции происходит в разных условиях. Одним из таких условий является воздействие на электро-проводниковую продукцию высоких температур. Как уберечь проводник от таких воздействий.

Речь в статье пойдет о такой разновидности проводниковой продукции, как термостойкие провода и часто используемые места их применения.  Такие провода широко используются в быту (сауны, бани, электропечи, электроплиты) и в промышленности (горячие цеха и прочие места).

Разновидности термо-проводов несколько. Чем же они отличаются и как выбрать самый подходящий для вас?

Различаются они характеристиками, условиями эксплуатации и соответственно ценой. Давайте разберемся, какие бывают.

Разновидности термостойких проводов

Провод ПРКА.

ПРКА состоит из жесткой медной жилы и кремнийорганической изоляционной защитной оболочки (резины). Цвет оболочки может быть разнообразный. Буква «А» означает, что провод обладает повышенной твердостью.

Провод SIF.

Состоит из особо мягкой медной жилы и покрыт силиконовой изоляцией. Он медный, гибкий, термостойкий, не распространяющий горение. Температурный диапазон от -60 до +180 С⁰.

Провод РКГМ.

Состоит из гибкой медной жилы кремнийорганической изоляции и покрыт оплеткой из стекловолокна.

«P» означает, что это резиновый материал.

«К» означает, что это изоляция из кремнийорганического материала (силикона).

«Г» это гибкий не бронированный провод.

«М» — наружная оплетка из стекловолокна.

Характеристики:

  • напряжение номинальное (Uн) — 660 В;
  • рабочая температура (С⁰) — от -60 до +180;
  • сечение жилы (мм²) — 0,75 – 120.

Провод ПВКВ.

ПРКВ состоит из гибкой медные жилы и покрыть двойной кремнийорганической изоляции. Эксплуатируется при температуре не выше 180 С⁰, влагоустойчивый. Предназначен для выводов обмотки электродвигателей «Н» класса.

«П» означает, что это провод.

«В» – используется для выводов электродвигателя.

«КВ» – это кремнийорганическая изоляция.

Провод ПАЛ.

Имеет наиболее сложную конструкцию. Он состоит из гибкой медные жилы, далее он покрывается асбестовой изоляцией и сверху в качестве защитного материала накладывается оплетка из асбестовой пряжи.

Термостойкие провода для бани (сауны)

Если же вам необходим провод для прокладки электропроводки в помещениях с повышенной температурой, например, бани или сауны (это касается парных отсеках), то вам подойдут четыре проводника, любые из тех, что описаны выше, кроме ПРКА.

Для прокладки в остальных помещениях, где нет высокой температуры подойдут обыкновенные провода, типа ВВГнг, NYM. Единственно, что нужно сделать – это тщательно изолировать провод от древесины, из которой построена сама баня.

Если вам нужна электропроводка в местах, где нет никаких механических воздействий (ударов, вибраций) в таком случае выбираете SIF, либо ПВКВ. SIF из них более гибкий, более дешевый.

Если же проводка будет в том месте, где возможно будут проходить какие-либо удары или вибрации, то вам подойдет РКГМ и ПАЛ.

Если у вас есть какие-то особые хитрые сгибы, то лучше взять SIF, так как он обладает особо гибкой жилой.

Наиболее выгодны из всех этих вариантов это провод ПРКА.

Термостойкие провода для электроплиты (электропечей)

Различные конструкции проводов обусловленное отличие в их цене и свере применения.

Если вы хотите выбрать провод для того, чтобы прокладывать его жарочных шкафах, в печках, либо во внутренних соединениях в осветительных приборах, то вам подойдет абсолютно любой из всех этих пяти проводников описанные в этой статье, с условием, что ПРКА вам подойдет в местах, где нет особых изгибов, так как у него жёсткая жила.

РКГМ стоит дешевле, но максимальная температура воздействия на него не более 180 С⁰, ПАЛ стоит дороже, однако он уже выдержит до 200 С⁰.

Таблица применения термостойких проводов

МаркаПрименение
Электроплиты, печи, шкафы, светильникиЭлектропроводка (сауны, бани)Выводные концы электродвигателя
ПАЛ+++
ПВКВ+++
РКГМ+++
SIF++
ПРКА+
МаркаОсобенности
Напряжение, ВЧастота, ГцТmax, С⁰Удар, вибрацияМаслоБензин
ПАЛ66050200++
ПВКВ660400180
РКГМ660400180+
SIF50050180+
ПРКА66050180+

Защитные материалы и приспособления

При выборе для бани или сауны защитных экранов на основе листовых заготовок учитывается следующий ассортимент специальных изделий, предлагаемых отечественным рынком:

  • негорючие плиты асбеста;
  • стальные листы;
  • кальций-силикатные и другие специальные защитные экраны, панели, плиты.

Согласно требованиям действующих стандартов необходимость в таких негорючих материалах возникает лишь в тех случаях, когда расстояние от печи до стен бани не соответствует нормам пожарной безопасности. Для различных типов печей они варьируются в диапазоне от 32-х см до одного метра.

https://youtube.com/watch?v=rQTXS0Od3A0

Иногда печи в современных банях отделывают негорючей плиткой из керамики или камня. Что касается деревянных материалов для отделки и аксессуаров, то все они обладают малой теплопроводностью, поэтому, хотя и не относятся к негорючим, нагреваются слабо. Для строительства бань применяют древесину с антипереновой пропиткой, кирпич, газобетон и другой негорючий материал.

Асбестовый лист

Асбест относится к разряду огнеупорных негорючих материалов, способных выдерживать длительное нагревание без потери прочности до температур порядка 450-500 градусов. Он может иметь самые различные исполнения, включая листовой формат (в виде заготовок нормируемого размера).

Особым спросом этот материал пользуется в местах, которые подлежат надёжной изоляции от высокотемпературных воздействий (в помещениях с установленными в них термическими и нагревательными печами, в частности в банях).

Помимо этого из листового асбеста изготавливаются специальные огнеупорные перегородки для стен и перекрытий в бани, а также изоляция трубопроводов и тепловых подводок.

Листовая сталь и защитные экраны

В качестве защитного покрытия стен в парилках нередко применяется листовая сталь, к состоянию которой предъявляются особые требования.

Для этих целей должен применяться только качественный и не повреждённый ржавчиной металл, приобретаемый в виде листовых заготовок.

Нередко стальные листы применяются в банях и для защиты напольных покрытий, непосредственно примыкающих к печи, используют в качестве материала для подставок.

Защитные негорючие экраны представляют собой конструкции, обеспечивающие изоляцию со стороны боковых стенок топочного агрегата в бане.

Они обустраиваются из кирпича или металлических листов и монтируются на удалении не более 5-ти сантиметров от поверхности печных стенок. С практической точки зрения наибольший интерес представляют негорючие экранные конструкции, изготавливаемые из стальных заготовок или огнеупорного стекла.

Более современными материалами для отделки бань считаются огнестойкие плиты, изготовленные на основе силиката-кальция. Их применяют для изоляции стенок печки в бане, вытяжных каналов.

Основные ошибки, которые допускаются при монтаже электропроводки в бане

Проводка должна находиться на расстоянии минимум 0,8 м от дымоходной конструкции и каменки. В парилке и душевой допускается монтаж осветительных приборов с классом защиты IP44 и выше. Отличным вариантом является использование галогенных ламп на 12 В. Кабель должен быть одножильным, термостойким и выдерживать нагрев до 180 °C. Изоляция должна быть силиконовой.

Крепить кабель необходимо с шагом не менее 40 см, изменение направления прокладки должно проводиться плавно, без переломов. В большинстве случаев при устройстве электропроводки неопытные мастера допускают следующие ошибки:

  1. Монтаж скрытой проводки по сгораемым основаниям в пластиковых трубках. Стоит знать, что делать это категорически запрещено.
  2. Установка электропроводки в металлическом рукаве. Этого также нельзя делать.
  3. Монтаж осветительных приборов в верхней части. В целях безопасности освещение рекомендуется организовывать в нижней части, рядом с прохладным полом. Допускается использование точечной подсветки, которая может быть размещена под полкой. Это даст возможность сделать загадочный и нестандартный световой дизайн. Обязательным является использование термостойкого провода в трубке из металла.

Электропроводка для парилки должна проходить проверку раз в 4 года. Следует знать, что алюминиевая проводка имеет период службы 15 лет. Медная проводка прослужит 20 лет. По истечении этого периода электропроводку следует заменить.

В бане в большинстве случаев используется низковольтное напряжение, поэтому рекомендуется использовать понижающие трансформаторы. Их следует размещать вне парилки. Розетки можно устанавливать исключительно на стенках в предбаннике или помещении для отдыха. Они должны быть размещены на высоте 95 см. Рекомендуется использовать устройства с защитными колпачками.

Для подсоединения печки будут нужны провода, которые смогут выдержать повышенную температуру и немалую мощность потребления. Для этой задачи подойдёт проводка в кабельном канале. Провода ПМТК можно протягивать до распределительного короба, который размещается вне территории повышенной влажности. От короба до электрощита можно будет ввести кабель ВВГ сечением 3х2,5 мм.

Самостоятельно смонтировать проводку в бане довольно сложно. Однако если есть большое желание, то сделать это реально и без привлечения сторонних специалистов. Единственное, в чём может понадобиться помощь мастеров — это составление схемы. Если разобраться во всех нюансах, то всё можно выполнить безопаснее и качественнее, чем нанимать неопытных мастеров, которые выдают себя за специалистов.

Правила установки светодиодной ленты в бане

Перед тем как начать работу над освещением каждой комнаты, нужно разобраться с тем, какой именно тип прибора подойдет в конкретном случае. Для каждого помещения должны быть выбраны ленты с определенной маркировкой.

Практически все осветительные приборы такого типа обладают высоким уровнем влагостойкости. Но если ленту планируется применять под водой, стоит остановить свой выбор на определенной продукции, которая создана специально для таких случаев. Что касается парилки, то для этой комнаты также стоит выбирать специальное оборудование. Все дело в том, что обычные светодиодные ленты нормально работают только при температурном режиме -30…+50°С. Более высокие или низкие показатели могут стать причиной выхода из строя оборудования.

Для бани следует выбирать термостойкую светодиодную ленту

В парилке температурный режим может достигать и +120°С, поэтому нужна специальная термостойкая светодиодная лента для бани, которая выдержит работу в подобных условиях. Она стоит несколько дороже, чем обычная, но ее покупка будет выгодной, так как освещение не придется постоянно менять из-за поломок.

Установка самой ленты может происходить на любом участке стены, потолка либо пола.

При установке оборудования нужно учитывать, что подобные осветительные приборы не потребляют много энергии, но требуют качественной проводки, как и любые другие лампы

Поэтому еще на этапе строительства бани нужно особое внимание уделить вопросу выбора электрического кабеля. Затем его необходимо правильно установить и изолировать от влаги и высокой температуры. Светодиодная лента экономит электричество

Светодиодная лента экономит электричество

Специалисты рекомендуют монтировать термостойкие ленты для бани и сауны так, чтобы выключатели располагались в других комнатах. Это позволит сократить риски удара током. Лучше всего, если выключатели будут располагаться в комнате отдыха, где, как правило, нет ни воды, ни излишне высоких температур.

Для каждого осветительного прибора требуется блок питания. Его также рекомендуется расположить вдали от перепада температур и влаги. Необходимо учитывать, что одного блока достаточно для того, чтобы обслуживать 5 м ленты со светодиодами. Чаще всего именно такой моток и идет в комплекте с блоком питания. Увеличивать длину ленты не стоит, так как это может вывести осветительный прибор из строя. На конце каждой светодиодной полосы обязательно должна быть заглушка

Особое внимание нужно уделять тем лентам, которые будут расположены в моечной, парилке и в бассейне. Малейший недочет может привести к серьезным травмам и даже к трагедии. Схема подключения светодиодной ленты

Схема подключения светодиодной ленты

Сам по себе монтаж термостойкой и влагостойкой светодиодной ленты в бане не считается сложной работой. Но выполнить ее нужно качественно и аккуратно, чтобы осветительный прибор украшал помещение, а не стал причиной неприятностей. Из всех типов устройств, которыми можно освещать баню, термостойкая лента из светодиодов считается одним из самых безопасных вариантов. Это хорошее решение для воплощения в жизнь креативных идей.

Термостойкие провода. Как выбрать и их разновидность

Эксплуатация кабельно-проводниковой продукции происходит в разных условиях. Одним из таких условий является воздействие на электро-проводниковую продукцию высоких температур. Как уберечь проводник от таких воздействий.

Речь в статье пойдет о такой разновидности проводниковой продукции, как термостойкие провода и часто используемые места их применения. Такие провода широко используются в быту (сауны, бани, электропечи, электроплиты) и в промышленности (горячие цеха и прочие места).

Разновидности термо-проводов несколько. Чем же они отличаются и как выбрать самый подходящий для вас?

Ошибки при выборе кабеля для бани

  • Часто встречающейся ошибкой можно назвать размещение в парилке не встроенной в электронагреватель регулирующей аппаратуры. Если же такая ошибка уже допущена, то ПУЭ требует установки ограничителя, отключающего всю аппаратуру при достижении ей температуры 140°С. При этом произойдет автоматическое отключение электропечи.
  • Также серьезной ошибкой следует назвать наличие соединений, разрывов и скруток кабеля в парильной комнате или в душевой. Это очень опасно, так как наличие деформированной и нарушенной изоляции чревато возникновением короткого замыкания и большой вероятностью последующего возгорания.
  • Многие для удешевления работ и снижения затрат на материалы проводят электропитающий кабель непосредственно над печью. Такой способ проводки категорически запрещен, так как даже термостойкий кабель в это зоне будет постоянно подвержен нагреву.
  1. 25 ошибок при монтаже электропроводки
  2. Технические характеристики провода ПРКА
  3. Применение, технические характеристики и монтаж провода РКГМ
  4. Провод СИП: назначение, технические характеристики, монтаж
  5. Технические характеристики проводов марки ПВ-1

Термостойкий кабель

Выбор кабельной продукции позволяет не экспериментировать с самодельной проводкой и не рисковать лишний раз собственным здоровьем и самой постройкой бани. Тем более что 80% всех случаев пожаров в парных и банях, оборудованных электрокаменками, связаны именно с прогоранием изоляции проводки.

Специальный термостойкий кабель MMV

Достаточно дорогой тип проводки, активно применяется в промышленном производстве, для подключения электрооборудования к нагревателям и печам. Считается, что кабель способен выдержать кратковременный нагрев до температуры 500-700оС. Центральная жила изготовлена из никеля, поэтому провод не перегорит даже при контакте с открытым пламенем. Оболочка трехслойная, из слюды, стекловолокна и специальной волоконной оплетки с пропиткой.

У моделей MMV есть один существенный недостаток. Это настоящий жаростойкий кабель, но он проектировался для постоянного подключения к нагрузке. В бане или парной включение и выключение каменки происходит периодически. С каждым циклом изоляция слюдой изнашивается из-за термического расширения металла. Кроме того, невысокая гибкость потребует специальных приемов укладки в парной, а для соединения никелевой жилы с медными проводами нужны переходники и гильзы.

Термостойкая проводка ПАЛ со специальным типом изоляции

Это специальный тип кабеля, разработанный для подключения питания к печам и системам высокотемпературного нагрева. Термостойкая изоляция изготовлена из асбестовой намотки, пряжи, покрытой пленкой из фторопласта-4. Далее укладывается асбестовая пряжа и наносится кремнийорганический лак.

Один из наиболее удачных вариантов териостойкого провода для парной бани

К положительным качествам кабеля можно отнести тот факт, что он способен выдержать нагрев до 300оС в течение нескольких тысяч часов. Проводка легко переносит длительный контакт с бензином, толуолом, любыми типами полярных растворителей.

К недостаткам можно отнести слабую механическую прочность, поэтому разъемы на электрокаменке или бойлере внутри бани должны быть зафиксированы неподвижно. Способен выдержать не более 20 циклов сгибания – разгибания.

Такой тип кабеля заводят в парилку через стенку непосредственно к клеммной коробке. Идеально подойдет для бани, если провод уложен внутри стены.

Кабельная продукция ПРКС и ПРКА

Обе модели кабеля изготовлены из многожильной меди, покрытой термостойкой кремнийорганической оболочкой, выдерживающей нагрев до 250оС. Считается, что даже при длительном нагреве проводка не плавится и не выделяет токсичных газообразных продуктов разложения полимера.

Кроме того, из серии для оборудования парилки бани можно использовать термостойкий провод ПВКВ. В отличие от первых двух, кабель рассчитан на повышенное напряжение питания 660В или 1140В. Считается наиболее предпочтительным вариантом для укладки термостойкой проводки в местах с запредельно высоким уровнем влажности воздуха.

Термостойкий провод РКГМ

Классический вариант термостойкого кабеля представляет собой медную многопроволочную жилу, облицованную кремнийорганической изоляцией и оболочкой из стекловолоконной оплетки. К недостаткам провода можно отнести несколько меньший уровень предельной температуры нагрева, она не может превышать 180оС. К преимуществам термостойкого провода можно отнести высокую устойчивость к плесени и грибку.

Качественный термостойкий кабель должен быть только медным, с кремний-силиконовой изоляцией и в стекловолоконной оплетке

Отношение владельцев бани к кабелю РКГМ не всегда однозначное. Многие считают провод слишком слабым по условиям, предъявляемым к термостойким схемам. Наличие стекловолоконной оплетки также не приветствуется, так как часто «пылит» микрочастицами стекла.

На самом деле кабель РКГМ имеет очень продуманную конструкцию:

  • Оболочка из стекловолокна отлично защищает кремнийорганическую изоляцию от тепла и механических воздействий;
  • Она не впитывает влагу и сохраняет гибкость и через 10-20 лет эксплуатации.

Термостойких характеристик с потолком в 180оС вполне достаточно для парной, если правильно прокладывать и подключать проводку в бане. А самое главное — кабель не подвержен термомеханическому износу, что нередко встречается у моделей с жесткой изоляцией и лаковым покрытием.

Технология монтажа

Электромонтаж, в котором используются термостойкие гофрошланги, имеет специфичные нюансы, неведомые начинающим электрикам. Поэтому стоит в них подробно разобраться. В первую очередь необходимо по проекту или чертежу определиться с участками прокладки проводов и их размерами в плане длины шлейфа. Металлическая негорючая гофра для кабеля подрезается по длине ножовкой, а пластиковая – острым ножом.

Если внутри шланга проложена протяжка, то ее откусывают кусачками

Обратите внимание, что тросик находится в состоянии натяжки, поэтому при отрезке его надо придерживать пальцами, а затем загнуть

Далее надо прочно соединить между собой протяжку и устанавливаемый электрический провод и потянуть за тросик с противоположной стороны. Таким способом кабель оказывается внутри полости термостойкой гофры.

Если для прокладки в одном направлении используется несколько проводов, тогда их концы надо соединить изолентой из поливинилхлорида, потому что у нее гладкая поверхность, которая не создаст преград для прохождения внутри полости шланга.

Если длина шлейфа достаточно большая, то вставкой кабеля в термостойкую гофру занимается два человека: один тянет протяжку, другой с противоположной стороны подталкивает провод внутри шланга.

При этом надо проводить работу на прямолинейном участке без загибов и поворотов

Здесь важно не торопиться и не тянуть сильно, потому что всегда присутствует вероятность, что скрутка между тросиком и проводом разойдется

Если такое случилось, тогда придется резать гофрированную трубу по месту расположения конца вставленного кабеля и заново проводить все операции. При этом сама термостойкая гофра будет повреждена.

Итак, если протягивание закончилось успешно, остается лишь уложить собранное изделие в штробы или между плоскостями несущих конструкций строго по проекту и с учетом требований техники безопасности.

Напряжение электрической сети в сауне

Также владельцем бани обязательно должно быть выбрано напряжение для обеспечения сооружения электроэнергией. Причиной этому является тот факт, что термостойкие кабели для бань и саун допускается прокладывать совместно с домашней сетью напряжением 220 В. Для осуществления подключения следует выполнить ряд условий ПУЭ:

  • линия электропроводки должна быть надежно защищена посредством размещения автоблокираторов или автоматов;
  • электроснабжение бани должно производиться с обязательным монтажом заземления типа TN-C-S;
  • электросистема бани не должна работать без наличия системы, уравнивающей потенциалы.

Коробка-автомат для отключения подачи электроэнергии в отдельные помещения бани

Если выполнить три вышеописанных условия не представляется возможным, подача электроэнергии к зданию бани должна выполняться через понижающий напряжение трансформатор, например, ЯТП-0,25 220/36В. Размещение такого устройства следует предусмотреть за пределами постройки.

Порядок сборки и монтажа электрики

Монтаж, разводка и подключение электропроводки в таком специфическом помещении, как баня – сложная процедура, которую выполняют в несколько этапов:

Наружные работы. Выполняется прокладка кабеля тем или иным способом, производится ввод его в помещение бани.

Внутренние работы. Прокладка проводов во все помещения, установка освещения, розеток, выключателей и прочих устройств.

Примечательно, что внутренние и наружные работы практически не пересекаются между собой, поэтому их можно выполнять одновременно или менять местами. Внутренние работы занимают больше времени, поскольку приходится производить трассировку проводов, устанавливать и подключать устройства управления, розетки и выключатели, освещение. Рассмотрим эти процедуры внимательнее.

Распределительный щит

Перед подключением распределительного щита необходимо подвести кабель питания (ввод) к участку его установки. В щиток набирают все УЗО, используя автоматы с отсечкой 10-30 мА. Это важный момент, поскольку каждый автомат должен обеспечить отсечку до появления тока неотпускания – величины, при которой человек не в состоянии самостоятельно прервать контакт с проводниками.

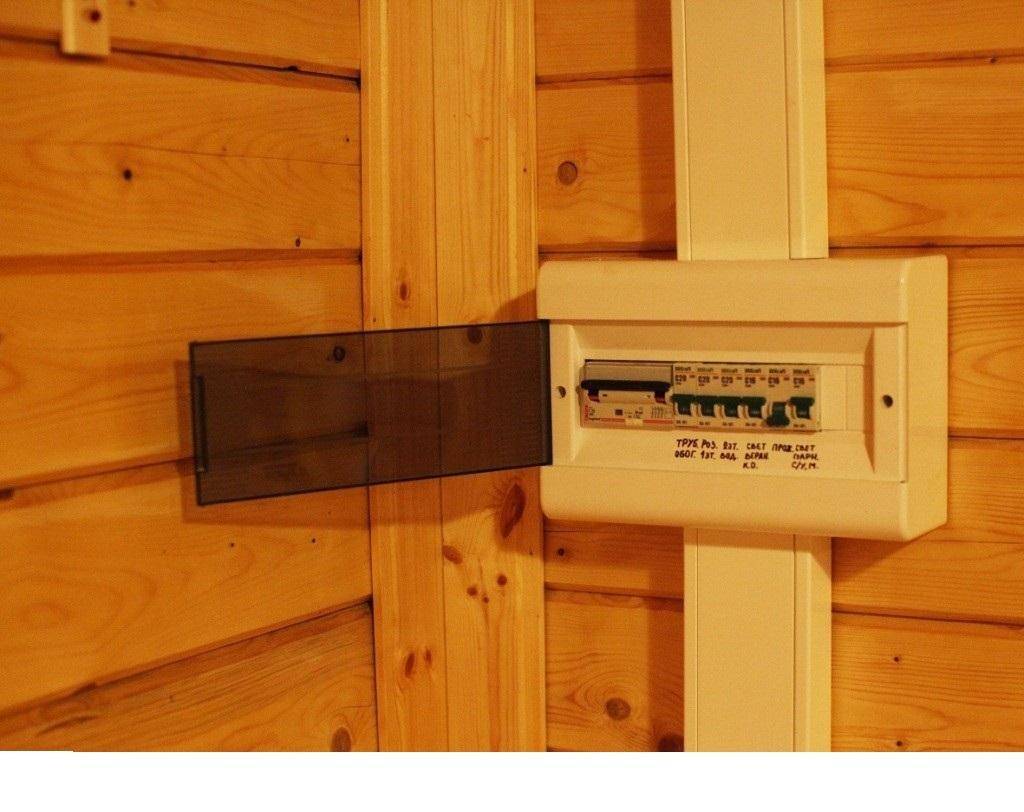

Распределительный щиток с подводящими кабель-каналамиИсточник econet.ru

Сам щиток устанавливается на высоте 1,4-1, 8 м от уровня пола. Это оптимальная высота, при которой автоматы можно хорошо рассмотреть.

Питающий кабель заводят в щиток и распределяют по секциям. Если их не будет, можно сразу разводить питание по потребителям. Провод для бани должен быть медным, трёхжильным, с подключением заземляющего проводника к специальной РЕ шине на щитке.

Видео описание

Процесс сборки электрощитка смотрите в видео:

Розетки и выключатели

Розетки и выключатели устанавливаются поверх обшивки или на отделанную поверхность стен. К этому моменту проводка должна быть разведена по всем помещениям, а в точках крепления розеток и выключателей сделаны монтажные петли или тупиковые концы с небольшим монтажным запасом длины.

На кирпичных или бетонных стенах необходимо изготовить гнезда для коробок (при внутренней установки элементов). Если стены деревянные, устанавливаются негорючие подкладки. Зазор между ними и деревянной поверхность должен составлять не менее 10 мм.

Розетки на негорючей полимерной пластинеИсточник 2gis.com

Коробки фиксируют в гнёздах с помощью шпаклёвки. Провода разрешено соединять только внутри корпусов коробок, никаких точек соединения вне и быть не должно. Если длина провода не позволяет установить его на данном участке, надо взять более длинный отрезок, а короткий использовать в другом месте.

Установка всех элементов производится штатным способом, никаких дополнительных действий не требуется.

Осветительные приборы

Необходимо использовать светильники с уровнем защиты не ниже IP 54. В парилке должен использоваться специальный провод для сауны, термостойкий и оснащённый двойной изоляцией. Как правило, осветительные приборы устанавливают на стене в 3 зоне. Здесь они меньше нагреваются, поэтому способны работать длительное время. Корпуса светильников обязательно заземляют проводником, соединённым с шиной РЕ. После установки и подключения в светильники ставят лампы и закрывают плафоны.

Установка светильников в дополнительных помещениях производится тем же способом. Единственное отличие состоит в марке провода (допускается использование обычных видов кабеля с низким температурным пределом изоляции).

Видео описание

Обзорный видеоролик, освещающий процесс монтажа электрики в большой бане:

Коротко о главном

Монтаж электропроводки выполняется согласно требованиям ПУЭ (раздел «для саун и влажных помещений»). Необходимо подобрать кабель для сауны, соответствующий всем нормативным требованиям, и правильно проложить его с соблюдением норм безопасности.

Розетки, выключатели, аппаратура регулировки температуры подбираются исходя из условий эксплуатации. Необходимо обеспечить соответствие всех устройств по току и нагрузке, а также соблюдать требования по защите от влажности (IP).

При выполнении монтажных работ следует соблюдать порядок действий, координировать их с процессом установки обшивки или отделки помещений.

Схема электропроводки в бане и инструкция по работе

схема проводки

Перед строительством бани, необходимо продумать точное расположение всех электрических выходов. Важным пунктом является продумать установку проводов в местах, где кабель будет находиться в месте, не мешающем строительству и дальнейшего длительного использования.

Имеется 2 разновидности установки электропроводов:

  • внешний;
  • внутренний;

В случае, если здание бани полностью деревянное, то наиболее предпочтительным будет внешняя установка проводов.

Преимущества данного способа:

  1. Отпадает необходимость делать канавку в стене (штроба).
  2. Всегда доступность к кабелю, поскольку монтаж провода делается, используя специальную коробку.
  3. Всегда можно внести изменения в планировку и разводку.
  4. Значительно повышается уровень пожаробезопасности.

Внутреннее разведение чаще применимо в кирпичных, либо бетонных сооружениях бани.

Провод укладывается в проделанный ров (штробу) и необходимо продумать выводы всех разъемов:

  1. Вывод под светильники (преимущественно в середине потолка, по краям).
  2. Вывод под выключатель.
  3. Вывод под электрокаменку.
  4. Вывод для панели управления температурой.
  5. Вывод под розетки, будучи установленные вне парилки.

Самое главное условие всех электропроводящих устройств в бане – это обеспечение полной влагозащиты. Коррозия может привести к выходу из строя всех приборов, даже пластиковые элементы являются уязвимыми к коррозионной стойкости, так как имеют металлические детали.

Трансформатор, который будет питаться напряжением 220 В должен быть смонтирован в совершенно сухом месте. Сквозь стену парилки допускается «проводить» 12 В. Установка розеток в парилке категорически запрещена.

В случаях, если в бане спланировать установку стиральной машины, то и монтаж ее нужно проводить в сухом месте, а также устанавливать розетку недалеко от нее. Не стоит забывать про нагревательный бак, который требует отдельный отвод.

По периметру территории, где располагается здание баньки, следует смонтировать контур заземления, щиток следует оборудовать автоматом, либо устройством защитного отключения с номинальным током не более 40 мА. Как альтернативу – можно в щитке установить понижающий трансформатор Штиль Т-220/12.

Если появляется необходимость поставить датчик на электропечь (электрокаменку), рекомендуется ставить исключительно низковольтный вариант, примерно на 1 метр до пола и как можно дальше от электрокаменки. Зачастую, электропечь подключают по кабелю, ведущему от щитка через стену в парилку.Пошаговая инструкция работ:

  1. Следует обеспечить баню отдельной линией электроснабжения, ведущую от главного корпуса щитка.
  2. Рассчитать основные параметры автомата.
  3. Выбор сечения электрокабеля.
  4. Выбирается один из двух основных способов проложения провода (под землей / по воздуху). Выбор этот делается из учета всех особенностей конкретного расположения щитка, здания бани и других нюансов.
  5. Установка розеток и лампочек (эти токоведущие приспособления не рекомендуется монтировать в парильной комнате). Они должны быть не уязвимы к воздействию влаги.
  6. Все провода необходимо прокладывать по рациональному расстоянию, не оставляя излишнего провисания и скручивания. При прокладке по стенам, они должны быть плотно закреплены. (Кабеля запрещено прокладывать над отопительными элементами).

Различие по прочности

Основное разделение термостойкой гофры на виды проводится по прочности изделия, соответственно отучаются условия эксплуатации разных видов.

С помощью легкой тонкостенной гофры прокладывают электропроводку под подвесными или натяжными потолочными конструкциями, внутри каркасов, в местах, где на нее не будет давления.

Тяжелые гофрированные трубы с повышенной прочностью используют для укладки в стены, потолки или напольные основания, покрываемые ремонтными растворами. Нередко укладка проводится в землю.

Выпускают сверхтяжелые армированные гофры. Это термостойкие шланги, внутрь которых вставлена металлическая проволока в виде спирали.

Их применяют на участках, где присутствуют большие механические нагрузки и предъявляются высокие требования безопасной эксплуатации кабелей и проводов.

На рынке можно найти термостойкую гофру с протяжкой. Тонкий тросик внутри гофрированной трубы обеспечивает легкое протягивания электрического кабеля по внутренней полости изделия.

Производители сегодня предлагают двойное изделия, у которого внешний слой – гофра, внутренний – гладкая труба. Все без исключения виды имеют внутренний диаметр в пределах 11-40,2 мм, внешний 16-50 мм.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
