Как подключить светодиод к 220В

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
если на 24 вольта, то кристаллов уже 6;
если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Распространенные ошибки при подключении

Самые часто встречающиеся ошибки при соединении светодиодов:

Выбор резистора не того номинала – если подобрать слишком маленькое сопротивление, светодиод может перегореть. При большом значении светить диод будет не в полную силу.
Подключение напрямую к источнику питания без токоограничивающего резистора. Излучающий компонент сразу сгорит.
Соединение по параллельной схеме с одним резистором для всех диодов. Компоненты начнут выходить из строя, так как рабочий ток у каждого различный.
Соединение по последовательной схеме светодиодов, рассчитанных на разный ток. В таком случае часть диодов перегорит, а часть будет светить тусклее.
Подключение напрямую к сети 220 В без защиты.

Последовательное соединение светодиодов

Один и тот же по величине ток всегда течет через последовательно соединенные компоненты.

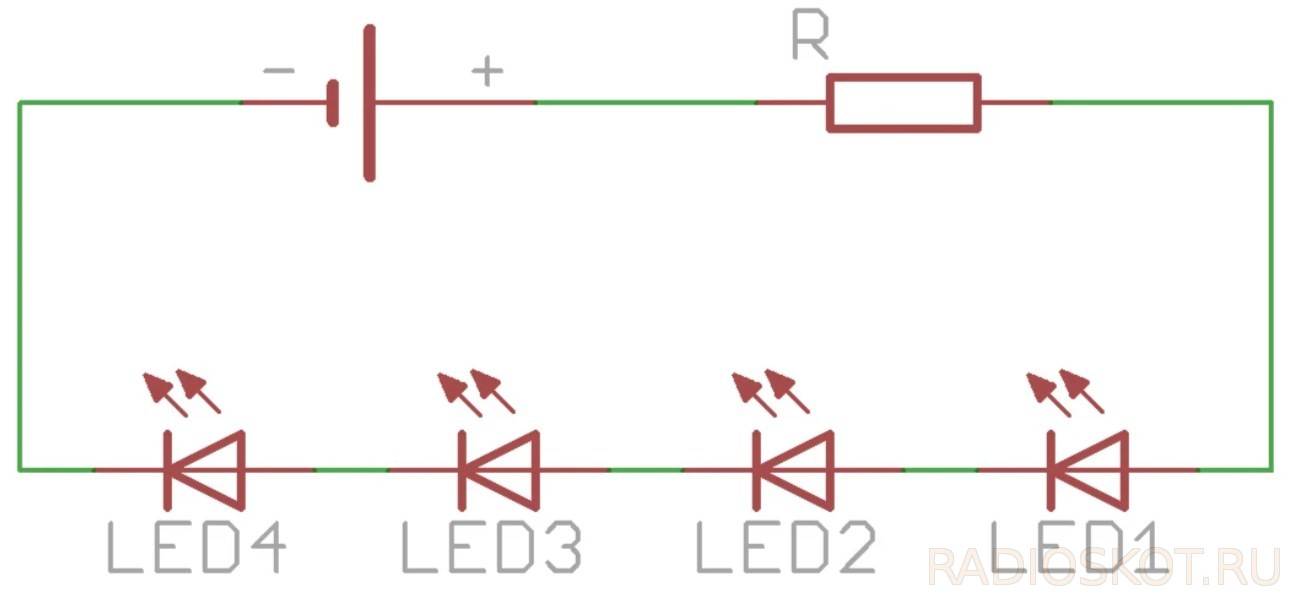

Питание светодиодов, соединенных последовательно

При таком подключении получим такой ток, как если бы питали только один светодиод. А вот количество энергии, затрачиваемой на резистор, будет уменьшено, потому что падение напряжения на светодиодах будет большим.

Но напряжение, подаваемое на резистор – уменьшилось. Из 9 В, обеспечиваемых батареей, около 8 В должны быть выделены на диоды, включенные последовательно. Как мы знаем, меньший ток, подаваемый на резистор, ухудшит стабильность тока светодиода. Посчитаем насколько. Сначала выберем соответствующий токоограничивающий резистор для этих LED элементов. Предположим, надо чтобы в цепи протекало только около 4 мА.

R = (9 В – 4,19 В) / 0,004 А = 350 Ом

Расчетный резистор лучше всего округлить до ближайшего стандартного из серии – 330 Ом. Теперь оценим, какой ток будет протекать в наихудших возможных условиях, то есть когда прямое напряжение всех LED будет самым низким и самым высоким:

I макс = (9 В – 4 · 1,6 В) / 330 Ом = ~ 8 мА
I мин = (9 В – 4 · 2,2 В) / 330 Ом = ~ 1 мА

Всегда полезно проводить такой анализ наихудшего случая. Благодаря этому можно проверить, будет ли схема работать должным образом во всех возможных условиях.

Расчеты показали, что в зависимости от прямого напряжения на светодиоде ток, протекающий по цепи, может изменяться в широких пределах (1-8 мА). Конечно таких значений достаточно, чтобы светодиоды нормально светились. Но гораздо безопаснее будет их комбинировать следующим образом:

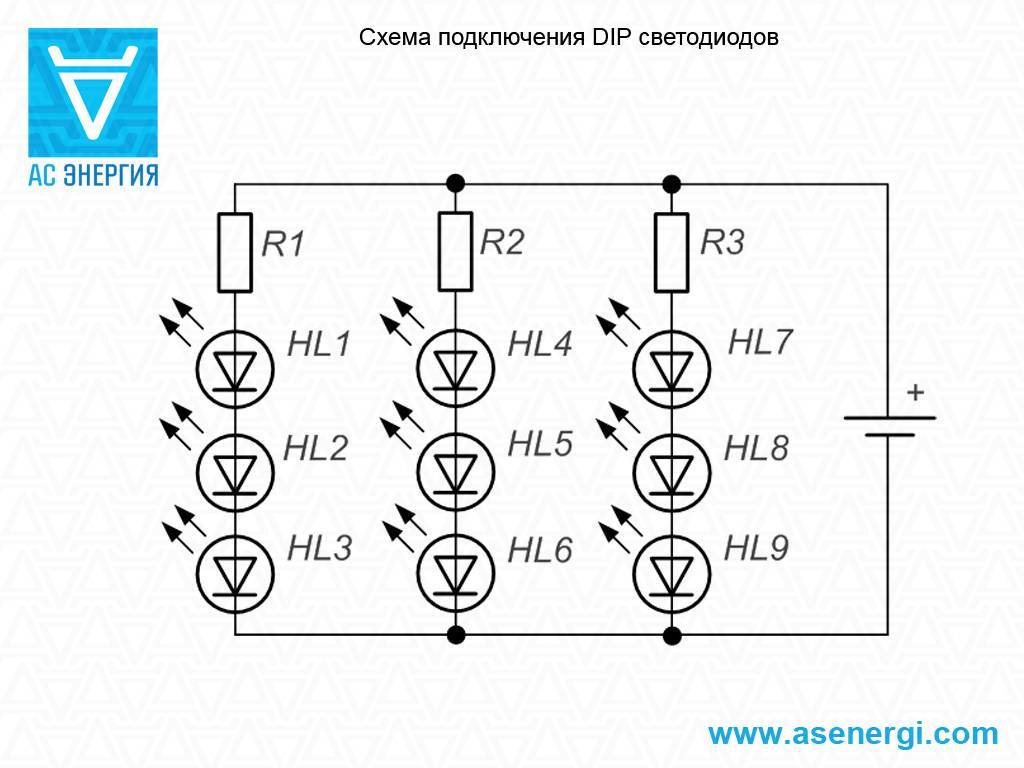

Питание светодиодов соединенных параллельно и последовательно

Давайте подсчитаем, насколько ток может колебаться в каждой ветви приведенной схемы. Предположим, что используем красные светодиоды и резисторы 330 Ом.

Многие новички в электронике задаются вопросом, можно ли поменять местами компоненты в ряду – например разместить резистор позади светодиода, а не перед ним. Они опасаются что такая замена может повредить компоненты. Так что должно быть первым: светодиод или резистор? Важен ли порядок последовательного подключения?

На самом деле одинаковый ток протекает через последовательно соединенные компоненты. Так что никакой разницы в работе вышеперечисленных схем не будет. Элементы соединенные последовательно, можно перемещать между собой любым способом. Ток, протекающий через такую ??схему, будет одинаковым! Единственное условие – соблюдать полярность таких элементов как диоды, электролитические конденсаторы и так далее.

За и против замены галогеновых ламп на светодиодные

Изменение электронной схемы требуют больших финансовых и физических затрат

Преобразование осветительного прибора окупится через 2-3 месяца при ежедневном использовании, поэтому важно понять, будет ли процедура целесообразной

В чем сложность

Основные проблемы заключаются в изменении схемы люстры. Возникают сложности и при выборе LED лампочек – они подбираются с учетом характеристик и типа держателя в люстре, размеров плафона, а также цветовой температуры. Последний фактор напрямую определяет качество освещения квартиры. Галогеновые источники излучают свет теплого желтого оттенка с температурой 2700-3000 К.

Диодные устройства более разнообразны, диапазон цветовой температуры от 2100 К до 10000 К. Лампы с яркими холодными цветами можно подключить в офис, на кухню и в другое рабочее помещение. Для спальных и детских комнат подходят приборы с желтым цветом.

Оценка экономичности: целесообразно ли менять

Стоимость диодных устройств достаточно высока, но это оправданно их долгим сроком службы (свыше 30000 часов), высокой эффективностью и малым энергопотреблением. В итоге диодные приборы окупаются быстро. Галогенки стоят дешевле, но работают они менее 4000 часов и требуют большего количества энергии.

Что даст замена

Основной целью замены ламп является существенная экономия электричества

Важно отметить, что у светодиодных ламп отсутствует мерцание, в отличие от аналогичных источников, что сказывается положительно на здоровье. Также светодиоды являются более безопасными – в их составе не содержатся вредные элементы, и они не нагреваются при эксплуатации

Нагрев от галогенок высокий, из-за чего повышается риск пожара. Светодиодные устройства более прочны, в то время как галогеновые лампочки легко разбить.

Внешний вид люстры

Диодные осветительные приборы по своим размерам больше галогеновых. Из-за выступающих из плафонов лампочек внешний вид люстры будет незначительно отличаться в выключенном состоянии. При включении разница будет не видна.

Подводные камни процедуры

У светодиодных источников имеется важная особенность – приборы на 220 В светят ярче, чем рассчитанные на 12 v. Это связано с наличием внутреннего стабилизатора в светодиодных лампах на 220 В, который позволяет работать на переменном напряжении. Приборы на 12 В не имеют в своем составе стабилизатора, поэтому они не могут обеспечить заявленную яркость при функционировании на переменном токе. Работать они могут на постоянном токе, который обеспечивается драйвером. Для стабильного функционирования ламп придется переделать схему и поменять трансформаторы для галогенов на светодиодные источники питания. Также придется сразу заменять все лампы из люстры на светодиоды.

Замена люминесцентных ламп Т8 на светодиодные. Есть смысл?

Часто, при ремонте помещений, выбрасываются совершенно нормальные по внешнему виду, но не работающие настенно-потолочные светильники с люминесцентными лампами. Хозяин зачастую говорит: «Все старье выбросить, потому что купим новые — светодиодные!» Человек просто не в теме и не знает, что нужно всего-то немного модернизировать схему, установить светодиодные лампы Т8 с цоколем G-13 и спокойно пользоваться не покупая новые светильники, которые вместе с выброшенными обойдутся значительно дороже.

Конструктивные особенности.

Для начала следует понять, что представляют собой такие лампы. С виду, полностью повторяют форму обычных люминесцентных ламп, которые годами использовались в большинстве общественных и административных зданий. Естественно внутри у них, как и у других светодиодных ламп, имеется драйвер (блок питания), а форма корпуса (трубка) обусловлена сферой применения, в данном случае — прямая замена устаревших люминесцентных ламп.

Корпус светодиодной лампы Т8 бывает двух видов:

Цельная матовая или прозрачная поликарбонатная трубка Ø 26 мм;
Тыльная половина трубки сделана из алюминиевого круглого профиля и выполняет роль радиатора, лицевая — это рассеиватель из поликарбоната.

В качестве излучателя света применяется светодиодная линейка.

Световой поток светодиодных ламп Т8 несколько ниже чем у люминесцентных ламп, но у вторых этот показатель падает в течение срока эксплуатации чего практически нельзя сказать о светодиодных лампах. Например, известная фирма Osram заявляет, что при сроке службы 30000 ч. спад светового потока составит 0,7.

Преимущества.

Как всегда срок службы светодиодных ламп заявляется производителями 30000 часов и более, но все зависит от производителей драйверов и светодиодов. В целом, замена люминесцентных ламп на светодиодные лампы Т8 имеет под собой целый ряд положительных моментов:

Безопасная и быстрая замена люминесцентных ламп на светодиодные.
Не требуется обслуживание, кроме периодической протирки от пыли или грязи.
Экономия электроэнергии до 65% по сравнению с люминесцентными лампами на стандартных ПРА;
Длительный заявленный срок службы до 50000 ч. (обычно 30000 ч.);
Отсутствие мерцания. Можно использовать в детских дошкольных учреждениях;
Высокий индекс цветопередачи Ra>80%

Важно для фото- и видеосъемки;
Не содержат ртути и соответствуют стандарту RoHS;
Как у всех светодиодных ламп широкий диапазон рабочего напряжения 110-240В / 50-60Гц.

Недостатки.

Практически нет, но некоторые премиум модели ламп дороговаты. Погнавшись за дешевизной, можно нарваться на некачественный продукт.

Подключение.

Первым делом при модернизации, нужно отключить подачу электропитания на светильник, а в идеале вообще снять его. Вторым важным моментом является ознакомление с инструкцией и схемой подключения, которая находится либо внутри упаковки, либо нарисована на ней.

Подключение без модернизации светильника. Некоторые светодиодные лампы Т8 предназначены для подключения с электромагнитными ПРА (выкручивается только стартер), причем работа с электронными ПРА чаще всего не допускается, но уже есть и такие.
Другие подключаются напрямую к сети 220 В. В этом случае из схемы светильника исключаются как ПРА, так и стартер, а к лампам просто подводится 220 В. Здесь возможно понадобятся дополнительные провода или как-то срастить старые (смотря какая ситуация).

Вот типичная схема подключения светодиодных ламп Т8 в светильнике. Количество ламп большого значения не имеет.

И в конце как всегда нашел в сети короткое видео, в котором довольно просто и наглядно, очень по-дилетантски показано устройство и подключение светодиодной лампы Т8.

Основы подключения к 220 В

Такой результат получается если из таблицы взять максимальное значение падения напряжения.
При этом избегают попадания горячего воздуха на полупроводник. Самые применяемые два: SMD и такой же
Визуальное определение полярности Несмотря на множество существующих в настоящее время видов конструкций светодиодного оборудования , наиболее широкое распространение получили излучающие свет диоды, заключенные в цилиндрический корпус D от 3,5 мм. При этом каждый раз придется кропотливо пересчитывать сопротивление ограничительного резистора.
Есть варианты для цепей с переменным током напряжения, подойдут от В и выше. Этапы сборки При самостоятельной сборке и последующем тестировании излучающих свет диодов в рабочем режиме, целесообразно воспользоваться данной последовательностью: определиться с техническими характеристиками, отраженными в сопроводительной документации; составить схему подключения с учетом уровня напряжения; вычислить показатели потребляемой мощности электроцепи; подобрать драйвер или блок питания с оптимальной мощностью; рассчитать резистор при стабилизированном напряжении; определить полярность LЕD-источника; припаять провода к светодиодным выходам; подсоединить источник питания; зафиксировать диод на радиаторе.
При смене полярности напряжение станет падать на сопротивление, поэтому светодиод будет полностью защищен от потенциального пробоя. Расчетное значение сопротивления мы округлили в большую сторону, значит ток в цепи будет меньше, то есть мы получили завышенное значение мощности. Выбирайте конденсатор неполярного типа, рассчитанный для эксплуатации в сети с напряжением не ниже В. Например, программы для расчета индуктивностей, фильтров различного типа, стабилизаторов тока.

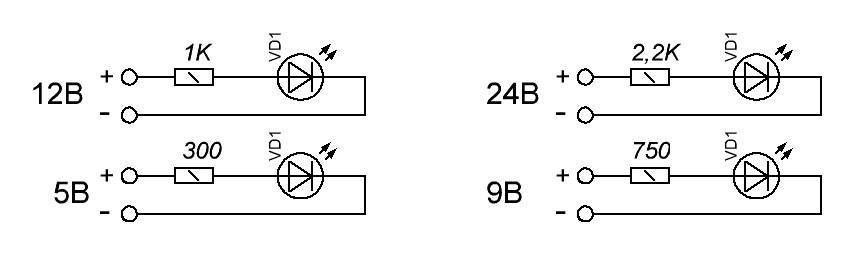

Простейшая схема подключения светодиода

Он подключается последовательно через резистор либо через драйвер питания, регулирующий величину тока. Диммер — это устройство для расширения функциональных возможностей светодиодных источников. Рис 3. Кроме того, зажигалка или брелок вещь одноразовая, копеечная: кончился газ или села батарейка — сувенир просто выкинули. Выпрямительный диод служит для защиты led-диода от обратного напряжения.

К числу самых распространенных вариантов определения полярности светоизлучающих диодов относятся первые три способа, которые должны выполняться с соблюдением стандартной технологии. Изменяя через специальный драйвер питания яркость каждой матрицы можно добиться любого света свечения.

В связи с тем, что в производстве кристаллов используют десятки химических соединений, точного напряжения для всех светодиодов одного цвета не существует. Внешний квантовый выход — одна из основных характеристик эффективности светодиода. Особых пояснений программа не требует.
Расчет резистора для светодиода

Светодиодная лента RGB 12В SMD5050

В RGB ленте используется три цвета, каждый управляется отдельно, для каждого цвета ставится резистор. Разрезать можно только по указанному месту, чтобы в каждой секции было по 3 SMD5050 и она могла подключатся к 12 вольт.

Здравствуйте уважаемые Знатоки. Мне нужно собрать 2 шт. LED светильник состоящий из 20 диодов по 3W, а второй из 40 диодов. Напряжение у каждого 3,2-3,4 V, 600-700mA. Драйверы на них получаются достаточно дорогие, посоветуйте как можно их подключить в сеть 220v. Тут представлены схемы без трансформатора через мост ну и там конденсаторы и резисторы. Подскажите её можно использовать для запитки фонаря, и как подобрать детали, Был бы очень признателен если бы кто то расписал как и что делать а главное из чего. Благодарю

Отвечает Друзь. Проще поставить диоды на 20-30 Ватт или использовать линейки светодиодные. Есть мощные диоды которые сразу подключаются в 220 вольт. У них драйвер расположен на подложке вместе с диодом, получается недорого и просто. Схема подключения светодиодов есть у меня на сайте в разделе «Питание».

Подключил 4 потолочных светильника с Led Driver,но почемуто один самый первый или самый последний в цепи мигает при выключином свете. Менял провода местами,менял блок,ничего не помогает.подскажите

Может выключатель с подсветкой. Выключатель должен размыкать фазу. Бывает небольшая наводка с другой линии на 220 вольт, заряд постепенно накапливается и светильник вспыхивает. Да и китайская схемотехника тут тоже влияет.

Добрый день. Есть светодиодная матрица на на 64 светодиода 2835 включенная в 220в на ней есть 3-и микросхемы, произведение китайское. Проблема заключается в том, что есть подсветка не всех светодиодов при выключенном 1-м из проводов из сети, т.е. работает как ночник. Что можно сделать.

Пир выключении необходимо разрывать фазу, а не ноль. Может у вас выключатель с подсветкой.

Пытаюсь заменить галогеновое освещение на светодиодные лампы. От сети 220v питание идет на трансформатор HTM 70/230-240 OSRAM. Далее 12v двумя линиями по 3 лампы в каждой, подключенных параллельно. Лампы OSRAM LED STAR MR16 35 36° по 5w. При включении горят с мерцанием частотой 50гц. Как устранить мерцание с использованием готовых комплектующих, которые можно купить в магазине ( не «сделай сам»).

HTM 70/230-240 OSRAM

Купите хороший блок питания на 12 вольт и проблема исчезнет. Можете поставить параллельно конденсатор на 500-1000 микрофарад.

Здравствуйте. Вопрос такой: в здании поменяли светильники с накаливания на светодиодные. При снятии векторной диаграммы со счётчика электроэнергии заметили, что характер нагрузки поменялся на активно-емкостную (ток стал опережать напряжение на 30 градусов). Не может ли быть связано с установленными в светильника конденсаторами? Спасибо.

Коэффициент мощности изменился из-за светильников.

Добрый день! На приборе установлено устройство плавного пуска ламп накаливания (220 вольт), при замене на светодиодные лампы, последние начинают мерцать. Можно ли что нибудь сделать?

Уберите блок плавного пуска.

Доброго здоровья. Светодиод 3в. 20ма.сколько светодиодов можно подключить последовательно .Блок питания с гасящим конденсатором.

Длина цепи ограничена напряжением. 73 светодиода можно подключить без гасящего конденсатора.

Здравствуйте, как лучше подключить 1w диод от аккумулятора 6v, подойдет ли драйвер с питанием 12v из китая?

На схемах вроде всё указано, а дальше уже вам выбирать.

Способы подключения ламп 220 В

Современные производители выпускают две разновидности лед-ламп – на 220 и 12 вольт. Первые получили большее распространение в быту – так как удобны и привычны в применении. Чтобы включить их в схему, достаточно просто монтировать их стандартным способом. Так, в исполнении стандартной лампочки светильник вкручивается цоколем в соответствующий патрон. При этом для его работы не требуется никакого дополнительного оборудования.

Существует 3 основных способа, как подключить светодиодный светильник к 220 В – это:

Последовательный.

Метод применяется, когда возникает необходимость в экономии проводника. При этом должно соблюдаться условие, что в цепи будет находиться не более 6 лампочек. Недостаток заключается в том, что при выходе из строя одного светильника остальные также перестанут работать. Для поиска неисправности придется проверять каждый.

Для подключения по этому способу к 1-му прибору подводится фазный провод от выключателя. Затем от 1-го ведется проводник ко 2-му и т. д. – по последовательной схеме. В завершении к заключительному светильнику в цепи проводится нулевая жила от распредкоробки.

Пример схемы последовательного, параллельного и ошибочного подключения лед-лампочек Источник svetilov.ru

Параллельный.

Стандартный и наиболее применимый способ подключения. Все лампочки выдают светимость, соответствующую гарантии производителя. Однако при таком методе расход проводников значительно выше, чем в выше описанном.

При подключении по данной схеме протягивается кабель, идущий от распредкоробки через выключатель. При этом подсоединение приборов освещения осуществляется поочередно. Таким образом, к каждому из них подходит и фаза, и ноль. Если испортится один светильник, остальные продолжат работать в штатном режиме.

Лучевой.

Метод является альтернативным параллельному. Применяется, когда требуется сэкономить на проводнике, но при этом сохранить принцип параллельности электросхемы. Его суть состоит в том, что в позицию, центрально расположенную по отношению к подключаемым светильникам, подводится кабель от распредщитка.

Далее к каждому осветительному прибору подводятся отдельно нулевые и фазные жилы. При этом соединение всех проводов в одной точке осуществляется путем скрутки или специальной клеммной коробки.

Распределительная клеммная коробка для соединения проводки Источник ytimg.com

Преимущества и недостатки

Среди главных положительных качеств выделяют:

Низкий уровень энергопотребления.
Колоссальная светоотдача.
Экологичность.
Продолжительный срок службы.

Высокая стоимость – главный недостаток, который мешает сделать такие лампочки распространёнными и доступными для каждого. Стоит выделить и другие отрицательные качества, которые могут стать значимыми для покупателей:

Понижающие преобразователи с функцией стабилизации тока. Из-за этого изделие тоже становится дороже.
Нейтральные и холодные белые цвета снижают выработку мелотонина. Это гормон, отвечающий за регулирование сна.
Потеря яркости кристаллом и его деградация.

У дешёвых китайских аналогов часто страдают показатели яркости и светового потока.

Подключение к сети на 5 В

В сети с напряжением 5 В подключение светодиодов (схема показана ниже) чаще всего происходит в последовательном порядке. В данном случае многое зависит от номинального сопротивления в сети. Если этот параметр превышает 10 Ом, то целесообразнее использовать импульсные блоки питания.

При этом с электромагнитными помехами в цепи позволит справиться проходной конденсатор. В данном случае подключение светодиодов лучше проводить с резисторами линейного типа. В свою очередь открытые аналоги сопротивление максимум способны выдерживать 13 Ом. Для повышения проводимости светодиода используются системные модуляторы.

Если рассматривать модели с контактными драйверами, то для них необходимо отдельно подбирать контроллеры. Чаще всего их используют со специальным усилителем. В данном случае пороговое напряжение будет находиться на уровне 6 В. Для того чтобы решить проблему с отрицательной полярностью в сети, многие специалисты рекомендуют использовать операционные усилители.

Разновидности светодиодных ламп

В продаже очень редко можно встретить светодиодные лампы производства Украины, у которых контактные штырьки фаза и ноль находятся с одной стороны. Перед подключением таких ламп необходимо предварительно проверить указанные на лампе стороны подключения. Сам процесс монтажа будет таким же, как и в случае с лампами с двухсторонним расположением контактов.

Выбор новых светодиодов для замены

Важно помнить, что при выборе светодиодных ламп для замены старой люминесцентной нужно учитывать технические характеристики и габариты обеих

При выборе светодиодов следует обращать внимание на основные характеристики, в первую очередь интенсивность светового потока (в люменах, лм). Потребляемую мощность можно не учитывать, потому что светодиоды более экономичны в работе

На сегодняшний день такие источники света поставляются в различных форм-факторах. Преимущества светодиодных источников света:

низкий расход электроэнергии,естественный спектр света,экологическая чистота, отсутствие вредных веществ.

Новые лампочки работают от стандартной электросети с напряжением 220 В. Если сам осветительный прибор при этом остаётся тем же (меняется только лампа), то нельзя гарантировать работоспособность или достаточно длительный срок службы. Питающие трансформаторы выдают на выходе 12 В переменного тока, поэтому обычная LED лампа будет некорректно работать.

Сравнительная характеристика светодиодов, ламп накаливания и люминесцентных ламп

Соответствие светодиодов люминесцентными лампами по их сравнительной характеристике:

900 лм, 9 Вт – соответствует примерно 18–22 Вт,1180 лм, 13 Вт – соответствует 30–35 Вт,1620 лм, 18 Вт – соответствует 36–42 Вт,1900 лм, 22 Вт – соответствует 58–68 Вт.

Таким образом, если у вас был установлен источник света на 40 Вт, то вам нужно искать новую светодиодную лампочку на 18 Вт и примерно 1600 люменов. Чаще всего заменяются лампы Т8 и Т10, у которых подключение G13 с расстоянием между контактами 13 мм. Их длина составляет 60, 90, 120 и 150 см.

Интересные факты о LED-лампах

Белых светодиодов не существует. Их получают, напыляя на синие особое вещество — люминофор.Синие светодиоды снижают выработку организмом мелатонина, нехватка которого не позволяет человеку до конца расслабиться.Синий цвет светодиодов негативно влияет на некоторые продукты питания, например, на молоко, изменяя его вкусовые качества даже через непрозрачную упаковку.Пульсация светодиодов снижает численность популяций животных и птиц в городе.

http://obustroen.ru/inghenernye-sistemy/elektrichestvo/elektrofurnitura/kak-podklyuchit-svetodiodnuyu-lampu-vmesto-lyuminescentnyx.html
https://derevyannie-doma.com/materialy/zamena-lyuminescentnyh-lamp-na-svetodiodnye.html
https://stroyday.ru/remont-kvartiry/elektropribory-i-osveshhenie/sxema-podklyucheniya-svetodiodnoj-lampy-vmesto-lyuminescentnyx.html
http://fb.ru/article/323684/kak-podklyuchit-svetodiodnuyu-lampu-vmesto-lyuminestsentnoy-samostoyatelno

Замена люминесцентных ламп Т8 на светодиодные

Часто, при ремонте помещений, выбрасываются совершенно нормальные по внешнему виду, но не работающие настенно-потолочные светильники с люминесцентными лампами.

Хозяин зачастую говорит: «Все старье выбросить, потому что купим новые — светодиодные!» Человек просто не в теме и не знает, что нужно всего-то немного модернизировать схему, установить светодиодные лампы Т8 с цоколем G-13 и спокойно пользоваться не покупая новые светильники, которые вместе с выброшенными обойдутся значительно дороже.

Основные моменты выбора любых светодиодных ламп смотри здесь.

Конструктивные особенности

Для начала следует понять, что представляют собой такие лампы.

С виду, полностью повторяют форму обычных люминесцентных ламп, которые годами использовались в большинстве общественных и административных зданий.

Естественно внутри у них, как и у других светодиодных ламп, имеется драйвер (блок питания), а форма корпуса (трубка) обусловлена сферой применения, в данном случае — прямая замена устаревших люминесцентных ламп.

Корпус светодиодной лампы Т8 бывает двух видов:

Цельная матовая или прозрачная поликарбонатная трубка Ø 26 мм;
Тыльная половина трубки сделана из алюминиевого круглого профиля и выполняет роль радиатора, лицевая — это рассеиватель из поликарбоната.

Рассеиватели для светодиодной лампы Т8 выпускаются как прозрачными, так и матовыми.

Здесь надо отметить что, по личным ощущениям, не высоко расположенные растровые светильники со светодиодными лампами Т8, имеющими прозрачный отражатель, немного слепят и такие лампы я лично ставил бы в закрытые светильники. С другой стороны, матовый рассеиватель «съедает» часть светового потока и при покупке это надо учесть.

В качестве излучателя света применяется светодиодная линейка.

Важно! Некоторые лампы имеют поворотный, с храповым механизмом, цоколь, видимо для возможности лучшей ориентации направления светового потока и при установке светодиодной лампы Т8 нужно будет проследить правильное расположение контактов лампы в патроне. ИМХО продуманная штука, удобно.. Длина трубок светодиодных ламп Т8 с цоколем G-13 соответствует стандартным размерам: 600, 900, 1200, 1500 мм

Длина трубок светодиодных ламп Т8 с цоколем G-13 соответствует стандартным размерам: 600, 900, 1200, 1500 мм.

Преимущества

Как всегда срок службы светодиодных ламп заявляется производителями 30000 часов и более, но все зависит от производителей драйверов и светодиодов.
В целом, замена люминесцентных ламп на светодиодные лампы Т8 имеет под собой целый ряд положительных моментов:

Недостатки

Практически нет, но некоторые премиум модели ламп дороговаты.
Погнавшись за дешевизной, можно нарваться на некачественный продукт.

Подключение

Первым делом при модернизации, нужно отключить подачу электропитания на светильник, а в идеале вообще снять его.
Вторым важным моментом является ознакомление с инструкцией и схемой подключения, которая находится либо внутри упаковки, либо нарисована на ней.

Подключение без модернизации светильника. Некоторые светодиодные лампы Т8 предназначены для подключения с электромагнитными ПРА (выкручивается только стартер), причем работа с электронными ПРА чаще всего не допускается, но уже есть и такие.
Другие подключаются напрямую к сети 220 В. В этом случае из схемы светильника исключаются как ПРА, так и стартер, а к лампам просто подводится 220 В. Здесь возможно понадобятся дополнительные провода или как-то срастить старые (смотря какая ситуация).

Как подключить светодиодную лампу

Светодиодная лента 220В – что это такое и как ее подключить

Распространенные ошибки при подключении

Последовательное соединение светодиодов
